1 Strana: 1/16 Zpracoval: Jiří Kodad S Technický controlling Schválil: Vydal: Milan Hampl ředitel PREdi Rozhodnutím č. 31/2009 Jiří Kodad vedoucí oddělení S Technický controlling Garant: Jiří Kodad S Technický controlling Prokazatelnost seznámení: ano Oblast: P Provozování sítí, B Bezpečnost práce, PO a ŽP Utajení: VEŘEJNÝ DOKUMENT A.1 Účel a cíl podnikové normy A. ÚVODNÍ A OBECNÁ USTANOVENÍ Stanovit závazná pravidla pro práce na rozváděčích 22 kv typu 8DJ10 a 8DJ20 v rozvodných sítích PREdi. Kompaktní rozváděče 22 kv typu 8DJ10, 8DJ20 (výrobce fa SIEMENS, SRN) jsou zařízení, kde nelze ověřovat odpojený stav nebo uzemnění výkonového přístroje přímou zrakovou kontrolou. Rozváděče splňují podmínku určení pracovní polohy podle ČSN EN , čl poloha odpojovače nebo uzemňovače je udávána spolehlivým ukazatelem stavu. Zapouzdřený rozváděč svou konstrukcí neumožňuje přesvědčit se o zajištění pracoviště v beznapěťovém stavu přímým dotykem holé ruky na zajištěnou část. A.2 Související předpisy a řídicí dokumenty Označení Název předpisu PNE Obsluha a práce na elektrických zařízeních pro přenos a distribuci elektrické energie Vysokonapěťová spínací a řídící zařízení Část 200: Kovově kryté ČSN EN rozváděče na střídavý proud pro jmenovitá napětí nad 1 kv do 52 kv včetně PN BX 201 Bezpečnostní pravidla pro práci s el. Zařízením VN plněným SF 6 PN JA 501 Standardizace prvků v distribuční síti Katalog prvků PN KT 201 Řešení definitivních stanic připojovaných v síti 22 kv PN PK 201 Zkoušení kabelových vedení 22 kv, rozpínacích a transformačních stanic PN PT 202 Práce na rozváděčích 22 kv typu FBA výrobce AREVA (ALSTOM) PN PT 203 Práce na rozváděčích 22 kv typu SVS PN PT 204 Pravidla na výměnu pojistek 22kV v kompaktních rozváděčích PN PT 209 Práce na rozváděčích 22 kv typu GA Ormazabal PN PT 210 Práce na rozváděčích 22 kv typu FBX výrobce AREVA T&D PN PX 201 Místní pracovní a bezpečnostní předpis pro zjišťování sledu fází nových zařízení PN PX 204 Pracovní postup pro identifikaci sledu fází měřicí soupravou PIL8 PN Sx xxx (podnikové normy PREdi tvořící) Katalog prvků A.3 Klíčová slova rozváděč, práce, obsluha, bezpečnost, Siemens, bezpečnost práce

2 Strana: 2/16 A.4 Obsah 1 POUŽITÍ ROZVÁDĚČE MONTÁŽ ROZVÁDĚČE PŘÍSLUŠENSTVÍ ROZVÁDĚČŮ 8DJ10, 8DJ PŘIPOJOVÁNÍ KABELŮ PROVOZ A OVLÁDÁNÍ ROZVÁDĚČE ROZMÍSTĚNÍ OVLÁDACÍCH A KONTROLNÍCH PRVKŮ INDIKACE NAPĚTÍ A KONTROLA SOUSLEDNOSTI FÁZÍ (FÁZOVÁNÍ) Indikace napětí Uvádění nové TS do provozu Kontrola souslednosti fází (fázování) POHONY, BLOKOVÁNÍ, PŘIPRAVENOST K PROVOZU Pohony Blokování KONTROLA BEZNAPĚŤOVÉHO STAVU MANIPULACE V POLI KABELOVÉHO VÝVODU MANIPULACE V POLI VÝVODU NA TRAFO INSTALACE NEBO VÝMĚNA POJISTEK PRÁCE NA KABELECH ÚDRŽBA ROZVÁDĚČE POSTUP PŘI POŽÁRU NA ZAŘÍZENÍ A.6 Prokazatelnost seznámení Rozsah: Vybraní zaměstnanci sekce S Provoz sítí. Forma: Zápisem do knihy poučení a kontrol minimálně 1x za tři roky. Rozsah: Firmy zařazené v Rejstříku zhotovitelů PREdi pro stavebně montážní a projekční práce jako Zhotovitel s činností TS a jako Projektant. Forma: Zasláním informačního u a umístěním PN na webové stránky PREdistribuce, a. s.

3 Strana: 3/16 B. ZNĚNÍ PODNIKOVÉ NORMY 1 Použití rozváděče Rozváděče typu 8DJ10 a 8DJ20 jsou kompaktní, typově odzkoušené, kovově zapouzdřené, skříňové rozváděče VN s izolací SF 6. Rozváděče typu 8DJ10 jsou určeny pro vnitřní instalaci do distribučních i velkoodběratelských trafostanic 22/0,42 kv, průběžných i koncových, kioskových, kompaktních i vestavěných stanic 22 kv. Rozváděč 8DJ20 je určen především do vstupní části velkoodběratelských stanic a do dvoustrojových distribučních stanic. Jsou vhodné pro městské aglomerace, i ve vlhkém a prašném prostředí. Jsou bezúdržbové, nezávislé na klimatických podmínkách. O jejich nasazení rozhoduje projektant v souladu s dispozicemi odpovědných techniků z oddělení Rozvoj a obnova VN/NN nebo Technický controlling. Druhy schémat zapojení rozváděče mohou být vybaveny jako: Obr. č. 1 - Zapojení 10: 8DJ10 8DJ20-2 kabelové vývody s odpínači/uzemňovači - 1 kabelový vývod na transformátor s pojistkami, odpínačem/uzemňovačem, připojený shora (s různým směrováním kabelu) - 2 kabelové vývody s odpínači/uzemňovači - 1 kabelový vývod na transformátor s pojistkami, odpínačem/uzemňovačem, vývod dolů, možný i dozadu Obr. č. 2 - Zapojení 16 rozv. 8DJ10: připojený zprava (s různým směrováním kabelu) Pozn.: Výroba ukončena v roce kabelové vývody s odpínači/ uzemňovači 1 kabelový vývod na transformátor s pojistkami, odpínačem/uzemňovačem,

4 Strana: 4/16 izolace SF polohový spínač, polohy: ZAP, VYP, UZEMNĚNÍ pojistka VN vývod k transformátoru kabelový vývod svodič přepětí (v případě potřeby, není standardním vybavením) obr. č. 3 - Zapojení 71: 2 kabelové vývody s odpínači/uzemňovači 1 přídavný kabelový vývod 1 kabelový vývod na transformátor s pojistkami, odpínačem/uzemňovačem připojený shora (s různým směrováním kabelu)

5 Strana: 5/16 Obr. č. 4 - Zapojení 81: 8DJ10 8DJ20 Pozn.: Výroba ukončena v roce kabelové vývody s odpínači/uzemňovači - 2 kabelové vývody na transformátor s pojistkami, odpínači/uzemňovači, připojené zprava a zleva (s různým směrováním kabelu) - 2 kabelové vývody s odpínači/uzemňovači - 2 kabelové vývody na transformátor s pojistkami, odpínači/uzemňovači, vývod dolů a možný i dozadu Obr. č. 5 rozváděč 8DJ10 Zapojení 10/16 Zapojení 71 Zapojení 81 1) kryt (dle požadavku) u směrování kabelového vývodu dolů výška v mm E F vysoký podstavec nízký podstavec

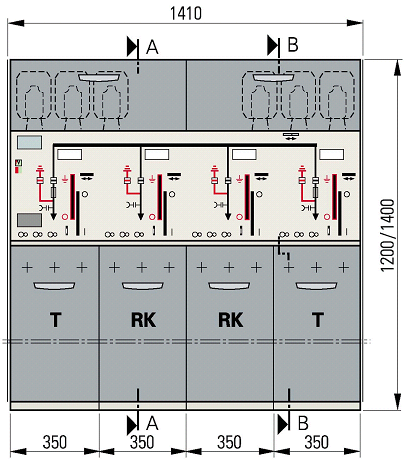

6 Strana: 6/16 Rozváděč 8DJ20 Obr. č. 6 pohledy připojení vývodů 8DJ10 Pohled A Pohled B Pohled C (Zapojení 10/71 zepředu) (Zapojení 16/81 zprava) (Zapojení 81 zleva) 1. Směrování kabelu transformátoru dozadu, doprava, nahoru 2. Směrování kabelu transformátoru dolů, nahoru, dozadu nebo do stran 3. Kryt kabelu pro směrování doprava Případné jiné modifikace zapojení musí být vzájemně odsouhlasené projektantem, odpovědným technikem oddělení S Rozvoj a obnova VN/NN, oddělením S Technický controlling a výrobcem.

7 Strana: 7/16 Rozváděče 8DJ10 odpovídají požadavkům ČSN EN a ČSN EN Spínací přístroje plní funkce odpovídající ČSN EN (odpínače), ČSN EN (vypínače), ČSN EN (odpojovače/uzemňovače) a ČSN EN (kombinace odpínačů a pojistek). Rozváděče 8DJ10 a 8DJ20 dodávané pro PREdi od doby platnosti této PN musí být vybaveny takto: Sled fází je zleva doprava L 1, L 2, L 3. Indikace napětí na kabelových přívodech. Protože v sítích PREdi nejsou používány plně stíněné konektorové koncovky, musí být tyto koncovky opatřeny kryty (týká se zapojení 16, 30, 81 pro směrování kabelů dolů). Lze používat všech typů pojistek uvedených v souhrnu norem SX XXX Katalog prvků". 2 Montáž rozváděče Montáž rozváděče se provádí podle "návodu k obsluze" SIEMENS, "rozváděče VN, typ 8DJ10, rozváděče do 24 kv s pevně vestavěnými odpínači, izolované SF 6, kovově zapouzdřené", obj. č /0001, upravené provedení č Příslušenství rozváděčů 8DJ10, 8DJ20 (1) Vybavení rozváděčů a) ovládací (spínací páka), 1 ks b) přístroj na indikaci napětí, 1 ks 4 Připojování kabelů (1) Kabely 22 kv pro připojení do polí kabelových vývodů musí být s izolací ze zesítěného polyetylenu (typ..xe..) o průřezech 120 nebo 240 mm 2 Al, připojují se konektorovými koncovkami typu "T" se šroubovým kontaktem, konus musí odpovídat standartu DIN a ČSN EN 50181, typ C. (2) Připojení transformátorů o výkonu do 1250 kva do polí odpínačů s pojistkami se provádí: a) Kabely 22-AXEKCY 3x1x70 mm 2, které se připojují rovnými nebo úhlovými konektorovými koncovkami se zasunovacím kontaktem (kolík), konus musí odpovídat standartu DIN a ČSN EN , typ A. b) Nové rozváděče se připojují kabely 22-CXEKCY 3x1x35 mm 2 rovnými nebo úhlovými konektorovými koncovkami se zasunovacím kontaktem (kolík), konus musí odpovídat standartu DIN a ČSN EN , typ A. 5 Provoz a ovládání rozváděče 5.1 Rozmístění ovládacích a kontrolních prvků

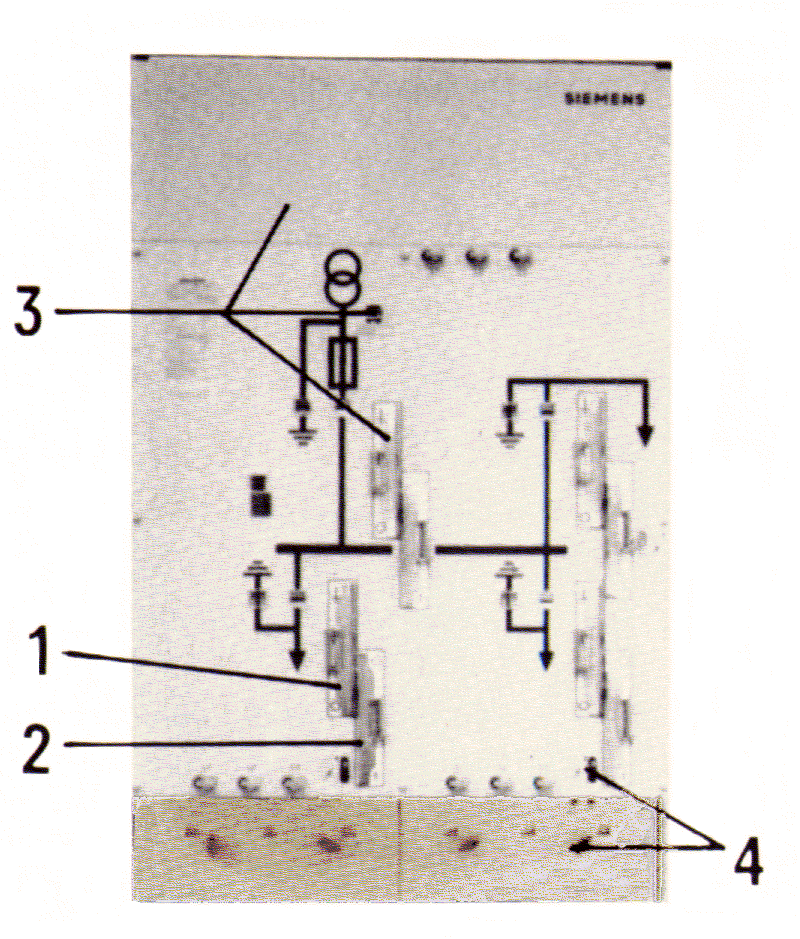

8 Strana: 8/16 obr. č. 7 - (Schéma 10 s vysokým podstavcem, ostatní schémata obdobná) 1. Kryt pojistkových pouzder 2. Čelní deska před pohony 3. Kryt prostoru kabelové smyčky 4. Slepé schéma zapojení 5. Přepravní palety 6. Ukazatel polohy sepnutí uzemňovače (vlevo) a odpínače (vpravo) 7. Ukazatel provozuschopnosti (dostatečné náplně SF 6 ) 8. Indikátor napětí 9. Připojovací svorky pro indikátor napětí 10. Indikátor zkratu (pokud je použit originální s vybavením rozváděče) obr. č. 8 Kabel smyčky připojený T konektorem obr. č. 9 Kabel smyčky připojený konvenční koncovkou

9 Strana: 9/16 1) Pojistkové pouzdro (jednopólové, pro násuvné pojistkové vložky) 2) Připojení pro kabelový vývod k transformátoru 3) Nádoba s plynem SF 6 4) Třípolohový spínač 5) Kabel smyčky připojený konvenční koncovkou (obr. vpravo) 6) Kabel smyčky připojený T-konektorem (obr. vlevo) 7) Podstavec (kabelový prostor) 8) Pohon třípolohového spínače Typy provedení rozváděčových podstavců: vysoký (pro přístupné rozváděče) nízký (pro kompaktní trafostanice) 5.2 Indikace napětí a kontrola souslednosti fází (fázování) Indikace napětí (1) Na čelní straně rozváděče jsou připojovací zdířky (vždy L 1 a zem, L 2 a zem, L 3 a zem) pro jednotlivé kabelové směry. Vyjmeme z nich zkratovací můstek nebo ucpávky a zasuneme do nich indikátor napětí. Jestliže indikátor bliká nebo svítí je příslušný kabel pod napětím. Zkoušení napětí se provádí ve všech třech fázích. Před vlastním zjišťováním napěťového stavu pomocí indikátoru napětí, je nutno přezkoušet jeho funkčnost. (2) Jestliže indikátor nebliká ani nesvítí v žádné fázi jsou dvě možnosti: a) příslušný kabel je bez napětí b) indikátor napětí má poruchu (3) Kontrola indikátoru napětí:indikátor napětí je přístroj s prahovou hodnotou 90 V a 2,5 A. V praxi je možno se setkat se dvěma typy indikátorů napětí, které se od sebe liší pouze roztečí násuvných kontaktů. a) Starší typ indikátoru (má rozteč kontaktů shodnou s roztečí zdířek jako v běžné zásuvce 230 V AC). Ověření správné funkce indikátoru je možné: i) zasunutím do připojovacích zdířek sousedního kabelového pole (pokud je kabel v tomto poli pod napětím) ii) v zásuvce sítě s napětím U 90 V AC iii) testerem indikátoru napětí Při správné funkci indikátor bliká nebo svítí. Pokud indikátor při ověřování napětí dle bodu i) a ii) nesvítí, neznamenáno to automaticky, že indikátor je nefunkční nefunkčnost indikátoru lze stoprocentně prověřit pouze testerem indikátoru napětí. b) Novější typ indikátoru (má rozteč kontaktů rozdílnou od rozteče zdířek jako v běžné zásuvce 230 V AC) Ověření správné funkce indikátoru je možné: i) zasunutím do připojovacích zdířek sousedního kabelového pole (pokud je kabel v tomto poli pod napětím) ii) testerem indikátoru napětí Při správné funkci indikátor bliká nebo svítí. Pokud indikátor při ověřování napětí dle bodu i) nesvítí, neznamenáno to automaticky, že indikátor je nefunkční nefunkčnost indikátoru lze stoprocentně prověřit pouze testerem indikátoru napětí.

10 Strana: 10/16 obr. č Indikátor napětí: 1. Připojovací zdířky indikátoru napětí 2. Zkratovací můstek nebo ucpávky zdířek 3. Indikátor napětí (příslušenství) HO = vysokoohmový systém indikace (4) Indikátor napětí může zůstat zasunut ve zdířkách, ale do zdířek, ve kterých není zasunut indikátor je nutno vrátit zkratovací můstek nebo ucpávky, aby se zdířky neznečistily Uvádění nové TS do provozu Před uvedením nové TS (RS) do provozu je nutné provést kontrolu správného zapojení [sledu fází vybarvení TS (RS)] na připojených VN kabelech (bez napětí) pomocí měřicí soupravy PIL 8 dle PN PX 201 a PN PX Kontrola souslednosti fází (fázování) (1) Musí se provést při každém uvedení kabelu do provozu. Vyjmeme z připojovacích zdířek zkratovací můstky nebo ucpávky u obou srovnávaných kabelových směrů. Přístroj pro kontrolu souslednosti fází připojíme postupně do zdířek L 1, L 2 a L 3 srovnávaných kabelových vedení. Jestliže jsou vodiče ve fázi, přístrojem nepoteče žádný proud a LED dioda přístroje se nerozsvítí. Připojovací zdířky opět uzavřeme. (2) Rozváděče zapojené do systému 1 transformátoru 110/22 kv lze fázovat také voltmetrem, zapojeným do připojovacích zdířek. Pokud jsou vodiče ve fázi, je napětí voltmetru do 30 V, pokud nejsou, je vyšší než 350 V. (3) Fázování voltmetrem nelze provádět v síti napájené z více transformátorů 110/22 kv. (4) Stav LED diody testeru sledu fází lze zkontrolovat zapojením do zdířek indikátoru napětí. Zapojíme-li jej do nesouhlasných fází, musí LED dioda svítit. 5.3 Pohony, blokování, připravenost k provozu Pohony Pohony pro třípolohový spínač jsou kryty čelní deskou, nevyžadují údržbu. a) pro směry kabelové smyčky je použit pružinový mechanizmus; b) pro transformátorové odbočky je použit pružinový střadačový pohon;

11 Strana: 11/16 obr. č. 11 otočný spínač 1. Otočný 3 - polohový spínač, polohy: ZAP, VYP, UZEMNĚNÍ, funkce: odpínač a uzemňovač 1.1 Pevný kontakt 1.2 Spínací nůž 1.3 Poloviny spínacích komor (svařeno ultrazvukem) 2. Přípojnice 3. Vývod k transformátoru 4. Prostor pojistek 5. Průchodka 6. Kabelový vývod Blokování 1. Spínací kulisa zabraňuje přepínání z polohy "zap" do polohy "uzemněno" (a naopak), pokud není spínací páka přepojena do polohy "vyp" 2. Všechny 3 spínací polohy lze zabezpečit visacími zámky na uzávěrkách spínacích kulis 3. Blokování pojistkového prostoru: - kryt lze odblokovat pouze tehdy, jestliže je odbočka transformátoru uzemněna a spínací páka vytažena - přepnutí spínače z polohy "uzemněno" je možné pouze tehdy, je-li kryt uzavřen a blokován 4. Krycí plechy prostoru kabelové smyčky lze odstranit pouze tehdy, jestliže jsou příslušné kabelové směry uzemněné

12 Strana: 12/ Kontrola beznapěťového stavu Kontrola se provádí indikátorem napětí viz bod Indikace napětí. 5.5 Manipulace v poli kabelového vývodu Obr. č Ukazatel provozuschopnosti 2. Slepé schéma zapojení s ukazatelem spínané polohy 3. Spínací kulisa s uzavíracími klapkami 4. Spínací páka (zvednutá nahoru) 5. Páka pohonu 6. Blokování pro kryt pojistek 7. Blokování pro kryt kabelového prostoru 8. Připojovací zdířky pro indikátor napětí (se zkratovým můstkem) obr. č. 14 ukazatel provozuschopnosti Je-li ukazatel v červeném poli: Rozváděč nezapínejte Rozváděč odpojte od napětí a uveďte mimo provoz Je-li ukazatel v zeleném poli: Rozváděč je provozuschopný

13 Strana: 13/16 Zapnout lze v případě, že je ukazatel v zeleném poli, otevřeme uzavírací klapku spínací kulisy a nastrčíme spínací páku na páku pohonu, plynulým pohybem přepneme do polohy zap. Přepnutí z polohy zap do polohy uzemnění a naopak se provede přes polohu vyp, v této poloze se musí spínací páka přemístit ve spínací kulise. 5.6 Manipulace v poli vývodu na trafo Manipulace se provádí podobně jako v poli kabelového vývodu. Pokud však dojde k vypnutí vývodu na transformátor zapůsobením pojistky, ukáže ukazatel spínané polohy odpínače červené pole obr.č.15, ale páka pohonu je v poloze zap. Musíme proto páku zvednout a přesunout do polohy vyp, tím se střadačový pohon opět natáhne. Pokud bychom nevyměnili pojistkové vložky (postup viz dále) a přesunuli páku do polohy zap, pohon ihned vypne odpínač, protože povel k vybavení (vypnutí) prostřednictvím kolíku přetavené pojistky trvá.

14 Strana: 14/16 Obr.č. 15 vybavení VN pojistky 5.7 Instalace nebo výměna pojistek Instalace nebo výměna pojistek obr. č Standardní provedení 1. Blokování krytu pojistkového prostoru 2. Kryt pojistkového prostoru 3. Vzpěra 4. Víko krytu s upevňovacími šrouby 5. Násuvný díl s pojistkovou vložkou 6. Svorník pro 3-pólové vybavení pojistek (pohyb vybavovacího kolíku je obrácen) 7. Pojistkové pouzdro (1) Lze používat pouze pojistkové vložky, u kterých je ověřena jejich rozměrová vhodnost a energetický ukazatel (ztráty). Tyto pojistkové vložky jsou uvedeny v souboru norem SX XXX Katalog prvků.

15 Strana: 15/16 (2) Pojistkové vložky při zapůsobení vyměníme vždy ve všech 3 fázích, i když některá z nich nezapůsobila, protože i v tomto případě může být tavný vodič poškozen průchodem zkratového proudu. (3) Pozor, pojistkové vložky v provozu mohou být horké. (4) Při výměně nebo montáži pojistek postupujeme takto: a) spínač uvedeme do polohy uzemnění. b) Odblokujeme kryt pojistky a zvedáme, dokud vzpěra nezaskočí. c) Uvolníme upevňovací šrouby na víku krytu a vytáhneme násuvný díl. d) Vytáhneme pojistkovou vložku z pružin kontaktu. e) Nastrčíme nové pojistkové vložky do kontaktních pružin. Šipka vybavovacího kolíku musí ukazovat na víko krytu. Pozor na poškození krytu vybavovacího kolíku. Neodstraňujte parafínový povlak na kontaktních čepičkách. f) Prodlužovací trubku nasadíme pouze na protějších stranách víka krytu. g) Násuvný díl nasuneme až po zarážku pojistkového krytu a víko pečlivě přišroubujeme. h) Lehkým nadzvednutím sklápěcího krytu uvolníme vzpěru, kryt uzavřeme a zablokujeme. 6 Práce na kabelech (1) Kontrola beznapěťového stavu spínač uvedeme do polohy uzemnění. Indikátorem napětí zkontrolujeme beznapěťový stav. (2) Přístup ke koncovkám abychom mohli odstranit kryty kabelových koncovek, musí být spínač v poloze uzemnění. (3) Zkoušení kabelů s T-konektory. Obr. č Zkušební napětí nad 70 kv do 96 kv (kabel je odpojen, test pouze 1 - fázově) obr. č Zkušební napětí do 70 kv (kabel je připojen, test 1 nebo 3 - fázově) 1. Průchodka 2. Koncovka 3. Spojka 4. Zkušební vedení se svorkou a kabelovým okem (příslušenství), nutno dodržet minimální vzdálenost zkušebního vedení 60 mm od uzemněných částí 5. Šroubové spoje (po zkoušce pečlivě utáhnout) 6. Izolační čepička (příslušenství), nutné pouze při zkoušce do 96 kv

16 Strana: 16/16 Obr. č Zkouška kabelu s T konektorem 1. Průchodka 2. T konektor 3. Zkušební adaptér 4. Izolační čepička (4) Manipulace s konektorovými koncovkami a) Během spojování (nebo rozpojování) je potřeba zásadně působit silou, která má směr osy pouzdra. b) Stykové plochy (koncovky i pouzdra) je nutné vždy pečlivě očistit a nanést na ně silikonový tuk. Potom teprve konektor kompletně zasunout. c) Pokud mají zůstat komponenty konektoru (pevná i pohyblivá část) po určitou dobu rozpojeny, je potřeba chránit jejich aktivní části ochranou zátkou. (zátka je součástí rozváděče a neměla by se z TS přemisťovat). d) Po opětném zapojení konektoru koncovky do rozváděče je nutné zkontrolovat zda nedošlo při manipulaci k poškození propojení uzemnění mezi stíněním konektoru a zemí. 7 Údržba rozváděče Rozváděče 8DJ10 a 8DJ20 nevyžadují údržbu. V případě potřeby je nutno vyměnit pojistkové vložky postup bod Postup při požáru na zařízení Požár v místě rozvodny může ohrozit i rozváděč. Rozváděč 8DJ10, 8DJ20 neobsahuje žádné materiály, které by při požáru byly zdrojem toxických či chemicky agresivních látek. Protože se v rozváděči, v rozvodně a okolí mohou nacházet i jiné materiály (kabely PVC apod.), doporučuje se při likvidaci požáru dodržovat tyto zásady: a) Přesvědčte se, že se rozváděč nenachází pod napětím. b) Uhaste požár pomocí sněhového hasícího přístroje. c) Do oblasti požáru vstupujte pouze v izolačním dýchacím přístroji. d) Nikdy nepoužívejte vodu k hašení rozváděče, pokud existuje možnost, že se nachází pod napětím. e) Zlikvidujte shořelé materiály v souladu s předpisy pro likvidaci odpadů. Speciální opatření při manipulaci s produkty hoření nejsou nutná. f) Obecně je nutno se řídit předpisy pro hašení požáru na elektrických zařízeních NN a VN. g) Dojde-li v průběhu požáru či havárie k úniku plynu SF 6, obsahujícího dekompoziční složky (nepříjemný štiplavý zápach), je třeba dotyčný prostor důkladně odvětrat. Je nutné si uvědomit, že při požáru el. zařízení vzniká mnohem více toxických zplodin z elektrotechnických materiálů (pláště kabelů, kabelové koncovky, izolační materiály apod.) než z rozkladných látek plynu SF 6. KONEC PODNIKOVÉ NORMY
