MONITORING EROZE ZEMĚDĚLSKÉ PŮDY. Mgr. Daniel Žížala Ing. Jiří Kapička Školení 2016

Transkript

1 MONITORING EROZE ZEMĚDĚLSKÉ PŮDY Mgr. Daniel Žížala Ing. Jiří Kapička Školení 2016

2 Obsah bloku Webový portál zadávání událostí a jejich editace Živá ukázka zadávání erozní události Praktické zkušenosti Tipy & Triky Monitoring 5 let od zahájení - výsledky Diskuse

3 Zadávání událostí Zadávání informací do formulářů sestavených dle typu události Charakteristika události (Povinné údaje) Půdní bloky Srážky Protierozní opatření Dokumentace Fotografie Sesuv (Pouze pro stékání/sesuvy)

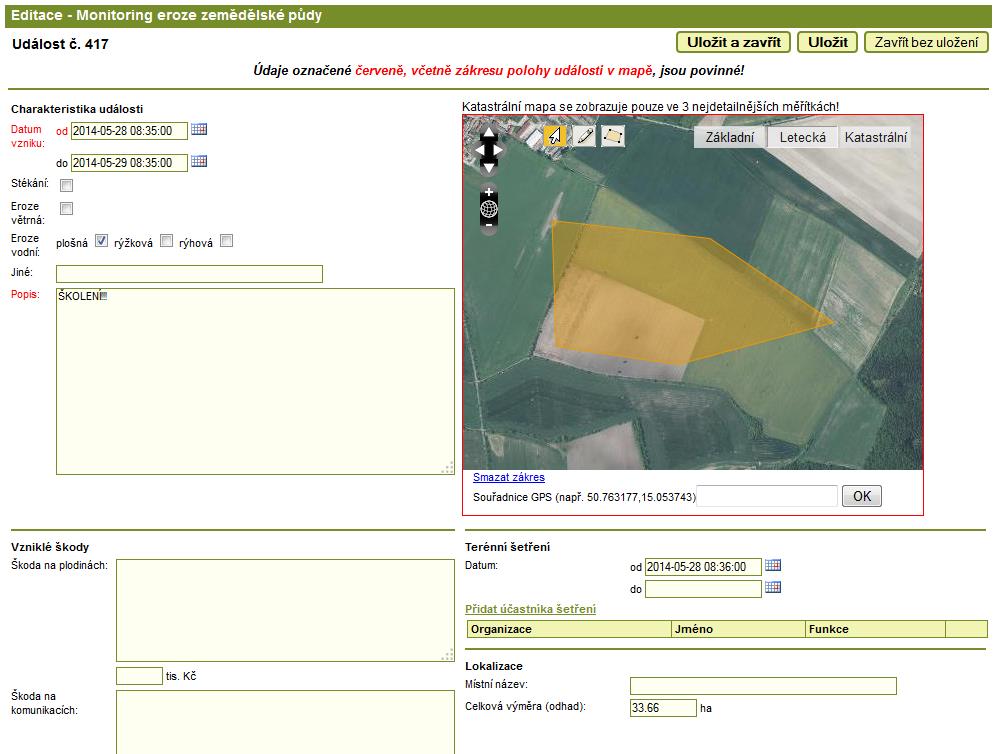

4 Charakteristika události Charakteristika události Povinné údaje Datum dodržet formát Popis odbornost vyjadřování Zákres identifikuje PB/DPB Celková výměra dopočítáno automaticky Pro postup do další fáze nutno

5 Půdní bloky Identifikovány automaticky Možno odebrat PB/DPB Pro každý zasažený půdní blok doplnění: Půdního pokryvu Plodiny Typ plodiny Použité agrotechniky Na jednom PB/DPB být více plodin

6 Srážky Pro srážky je doplňováno: Název stanice za pomlčku uvést typ stanice (ČHMÚ, místní, radarové odrazy) Doba trvání jednotky [min] Intenzita uvádí se maximální intenzita během srážkové události [mm/hod] Celkový úhrn - [mm] Zdroj dat: Místní stanice ČHMÚ srážkoměrné stanice ČHMÚ radarové odrazy

7 Protierozní opatření Uvádí se: Informace o stavu Pozemkových úprav Informace o protierozních opatřeních

8 Dokumentace Vkládají se: Náčrty událostí obsahující místa eroze, místa akumulace, místa pořízení fotografií, směr osetí řádků Další relevantní dokumentace

9 Dokumentace V poli Číslo dle náčrtu musí být uvedeno číslo ne text Doporučená fotodokumentace s počtem snímků Fotodokumentace (přehled fotodokumentace, která je třeba pořídit) celková situace doporučený počet snímků: 2 detaily projevů eroze (erozní rýžky, rýhy, plošný smyv) doporučený počet snímků: 4 akumulace odneseného materiálu doporučený počet snímků: 2 vzniklé škody doporučený počet snímků: 2 použitá protierozní opatření doporučený počet snímků: 2

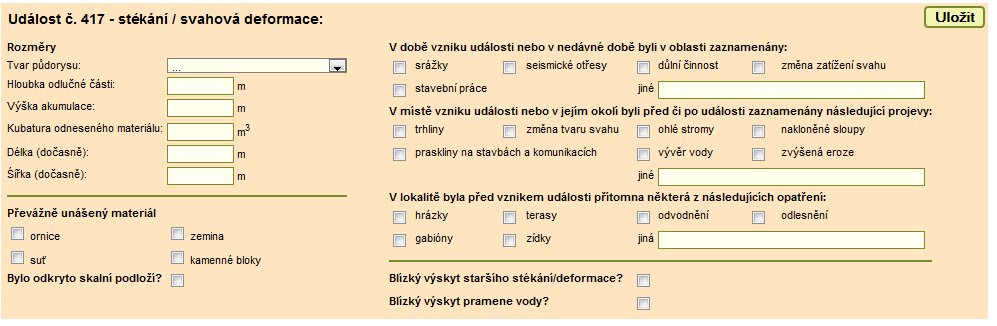

10 Stékání / svahové deformace V rámci Monitoringu jsou řešeny pouze události na zemědělské půdě Formulář koncipován formou odpovědí na otázky

11 Monitoring eroze zemědělské půdy Živá ukázka zadávání erozní události

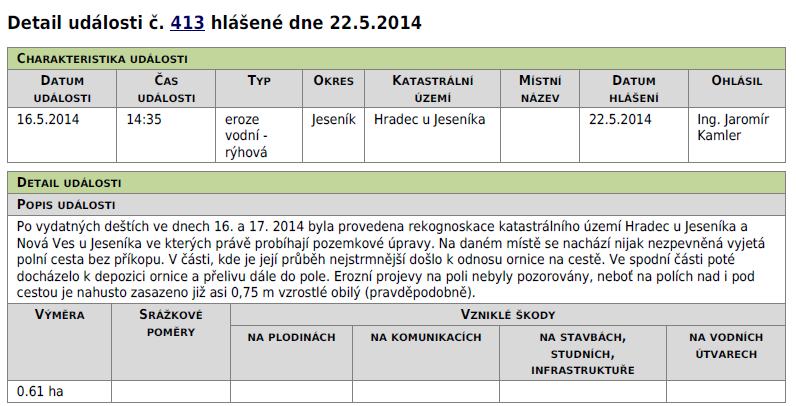

12 Monitoring eroze zemědělské půdy Praktické zkušenosti

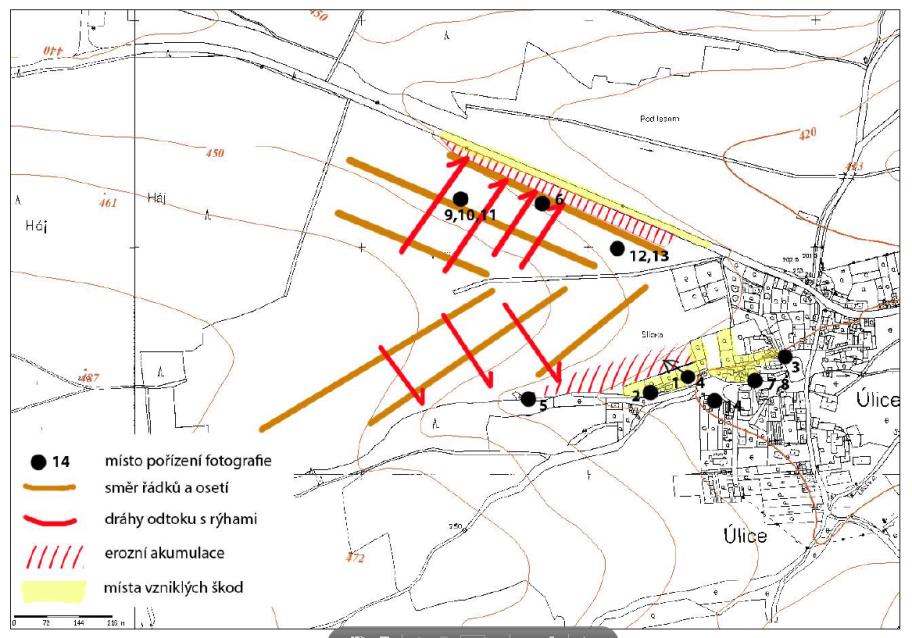

13 Praktické zkušenosti Náčrt události Pro orientaci ve vzniklé události je třeba pořídit náčrt události Nákres události (přehled informací, které je třeba zakreslit) dráhy odtoku směr řádků osetí erozní akumulace místa vzniklých škod číslo a místo pořízení fotografie 2

14 Praktické zkušenosti Popis události Popis události je třeba před uložením překontrolovat a dbát na odborné vyjadřování Přehled a detail událostí je zasílán v rámci týdenních hlášení na Ministerstvo zemědělství

15 Praktické zkušenosti Půdní bloky U evidovaných událostí je třeba vést zasažené PB/DPB vybírány automaticky na základě zákresu události U zasažených PB/DPB je třeba uvádět informace o pokryvu, pěstovaných plodinách a použité agrotechnice PB/DPB identifikované zákresem navíc je třeba odmazat

16 Praktické zkušenosti Půdní bloky příklad PB/DPB osetý kukuřicí, pro splnění podmínek GAEC 2 osety souvratě

17 Monitoring eroze zemědělské půdy Tipy & Triky

18 Tipy & Triky Změna přihlašovacích údajů Export do pdf

19 Tipy & Triky Byla spuštěna mapová prohlížecí služba (WMS) Mapová služba nabízí náhled na lokalizaci erozních událostí zaznamenaných v databázi Monitoring eroze zemědělské půdy lokalizace služby: verze WMS služby: Podmínky užití / cena: Služba je poskytována bezplatně Jednotlivé vrstvy: eroze - lokalizace eroze - zákres sesuv - lokalizace sesuv - zákres

20 Tipy & Triky Připojení mapové služby do softwaru MISYS Dotaz na událost V prohlížeči se zobrazí odkaz na detail události

21 Tipy & Triky Dotazování na detail události

22 Tipy & Triky Česká geologická služba Vzhledem ke skutečnosti, že je v některých případech poměrně složité poznat rozdíl mezi stékáním a sesuvem, je žádoucí, aby byly v systému monitoringu evidovány všechny svahové deformace, u kterých je podezření, že by mohly být předmětem monitoringu (tedy i sesuvy u kterých je pochybnost, že by mohly být stékáním). V případech, kdy se potvrdí, že se skutečně jedná o sesuv, budou získané informace postoupeny příslušné organizaci, do jejíž kompetence problematika sesuvů patří České geologické službě (ČGS), svahovenestability@geology.cz

23 Monitoring eroze zemědělské půdy Monitoring 5 let od zahájení

24 Geodatabáze plná záznamů k srpnu 2016 bylo v databázi Monitoringu eroze evidováno 720 událostí z toho 203 událostí bylo opakovaných S rostoucím souborem dat se zvyšuje vypovídající schopnost statistik

25 2015 podprůměrné srážky

26 Geodatabáze plná záznamů

27 Kam dospěl Monitoring po 5 letech Naděje pro obce a jejich zástupce Vznik metodiky řešení opakovaných erozních událostí Spolupráce se SZIF podklad pro výběr subjektů ke kontrole Zdroj čísel pro argumentace On-line fotogalerie tragédií Geodatabáze plná záznamů

28 Monitoring eroze zemědělské půdy ZPRACOVÁNÍ VÝSTUPŮ

29 Zpracování analytických výstupů Předchází správa dat Provádí se jednou týdně Pravidelné dohledávání informací, zejména k dostupným srážkám Opravy provedených záznamů Opravy nesouladů Předchází čištění dat Provádí se před zpracováváním analytických výstupů cca jednou za ½ roku

30 Příprava dat Sběr dat zajišťuje cca 140 pověřených pracovníků SPÚ Pokrývají celou ČR Různý rukopis Jak správně nastavit systém ve fázi jeho návrhu? metodika Školení (dnes 4. etapa) => praxe ukázala

31 Příprava dat SELECT DISTINCT skoda_voda_popis AS A FROM eroze.udalost WHERE skoda_voda_popis <> '-' AND skoda_voda_popis <> 'Bez škod' AND skoda_voda_popis <> 'Bez zjevných škod' AND skoda_voda_popis <> 'Bez škod' AND skoda_voda_popis <> 'ne' AND skoda_voda_popis <> 'Ne' AND skoda_voda_popis <> 'Ne.' AND skoda_voda_popis <> 'NE' AND skoda_voda_popis <> 'Nebylo zjištěno' AND skoda_voda_popis <> 'Nebyly dosud hlášeny' AND skoda_voda_popis <> 'Nejsou' AND skoda_voda_popis <> 'nehlášeny' AND skoda_voda_popis <> 'Nejsou známy' AND skoda_voda_popis <> 'nelze zjistit' AND skoda_voda_popis <> 'není' AND skoda_voda_popis <> 'Není' AND skoda_voda_popis <> 'Není.' AND skoda_voda_popis <> 'nezjištěna' AND skoda_voda_popis <> 'nezjištěno' AND skoda_voda_popis <> 'nezjištěny' AND skoda_voda_popis <> 'žádná' AND skoda_voda_popis <> 'žádné' AND skoda_voda_popis <> 'nejsou' AND skoda_voda_popis <> 'Neshledány' AND skoda_voda_popis <> 'Nezjištěno.' AND skoda_voda_popis <> 'obtížně zjistitelné' AND skoda_voda_popis <> 'neshledány' ORDER BY A ASC

32 Technologie zpracování Základ relační databáze PostgreSQL 9.2 Základní SQL dotazy Využití jazyka PL/pgSQL pro tvorbu specifických funkcí Nadstavba PostGIS Provádění on-line jednoduchých prostorových analýz Provádění rastrových analýz přímo v databázi Bez nutnosti exportu a převodu dat Klasifikované rastry Rozlišení rastrů 10x10 m

33 Technologie zpracování Zpracování dat a výstupních sestav R, R Studio Využití mnoha balíčků Přímé spojení s databází Tvorba pokročilých grafů Standardní GIS nástroje Provádění složitějších analýz Tvorba mapových výstupů

34 Využití výstupů již z uvedeného vzorku dat se potvrzují některé obecně předpokládané fakta, že převažujícím typem eroze je eroze plošná (až 85%), že nejvíce problematické je období do zapojení porostu, že nejproblematičtější plodinou je kukuřice, která má navíc problémy i při plném zapojení atd. s každou další zaznamenanou a vyhodnocenou událostí se bude vypovídající schopnost databáze stále zvyšovat, výsledky by se pak měli vzít v potaz (spolu s nákladovou stránkou jednotlivých opatření) při dalším nastavování pravidel DZES

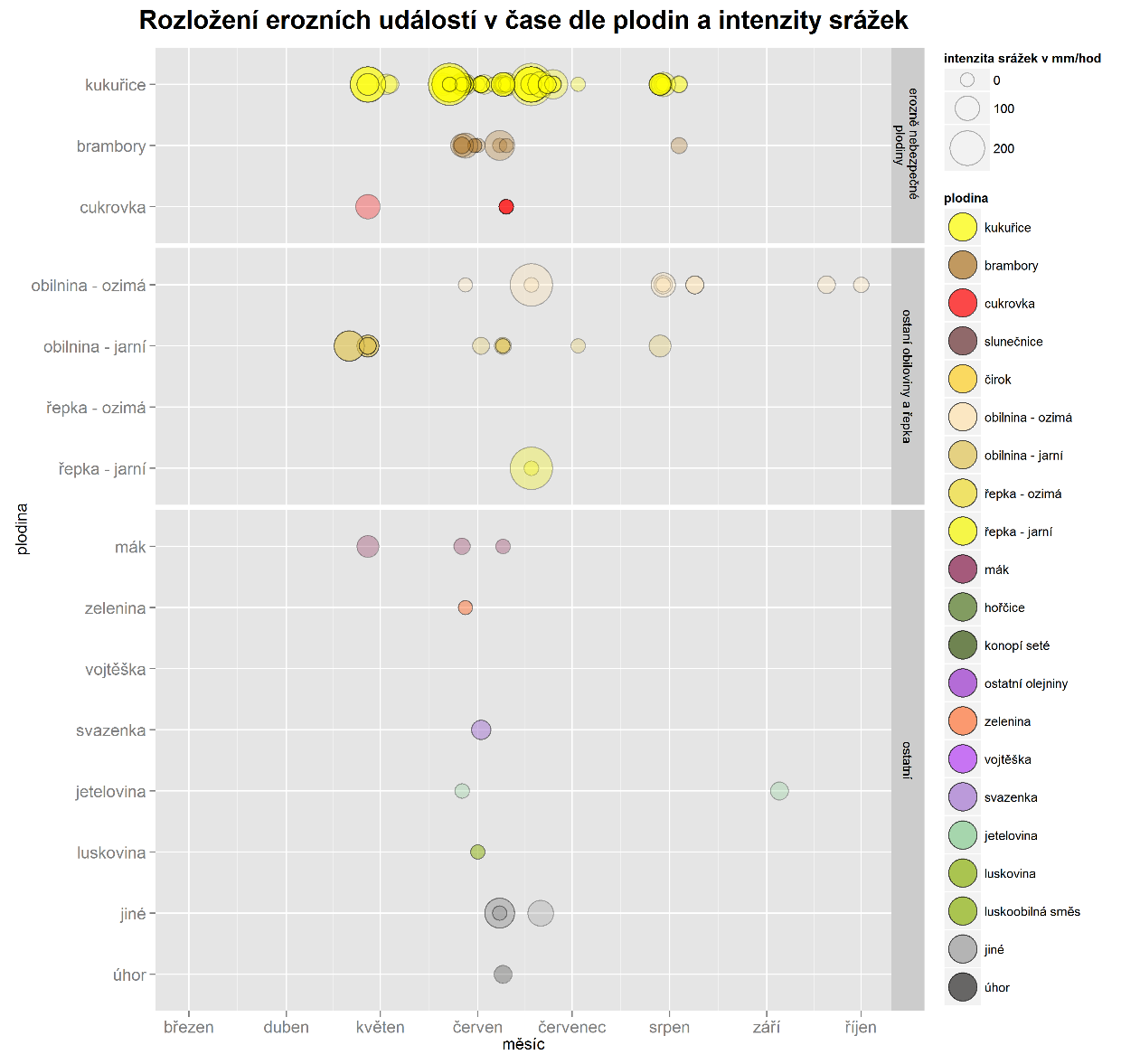

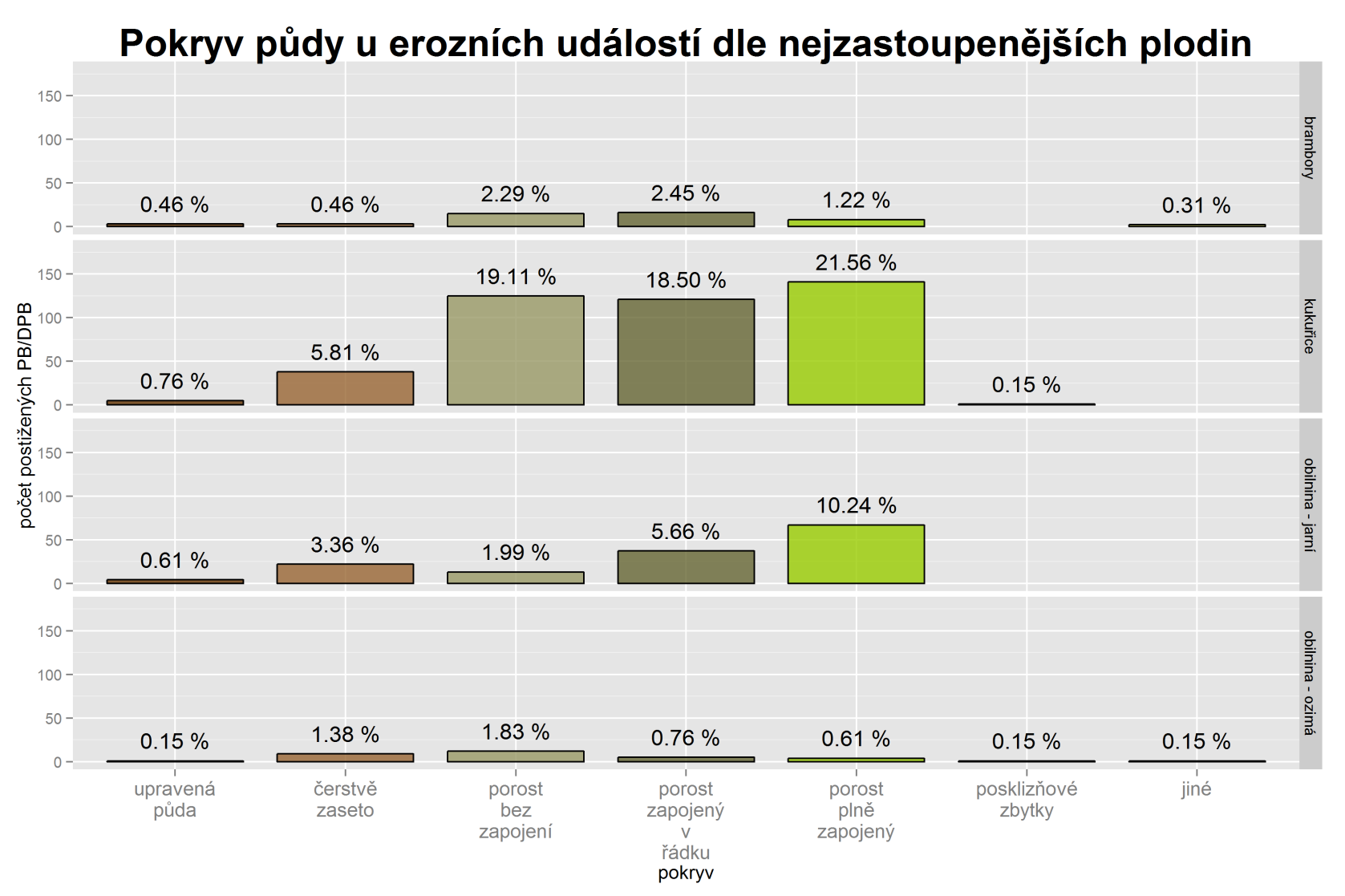

35 Výstupy

36 Výstupy

37 Výstupy

38 Výstupy

39 Výstupy

40 Výstupy

41 Výstupy

42 Výstupy

43 Výstupy

44 Výstupy

45 Výstupy

46 Výstupy

47 Výstupy

48 Výstupy

49 Výstupy

50 Výstupy

51 Výstupy

52 Výstupy

53 Budoucnost Monitoringu eroze Živý projekt -> stálé náměty k vylepšení Nutnost zajištění nových pověřených pracovníků SPÚ Pro naplnění dříve popsaných cílů je nezbytné monitoring provádět kvalitně po dobu alespoň několika let, jinak nemohou mít učiněné závěry dostatečnou vypovídající schopnost a není možné vyhodnotit dopady změn, Nutné je více zapojit obce (vrátit jim motivaci), Nabízí se spolupráce s MŽP, případně dalšími subjekty jako např. ŘSDC, SŽDC Související technické úpravy celé aplikace

54 Diskuse Následuje Diskuse Děkujeme za spolupráci a pozornost Ing. Jiří Kapička kapicka.jiri@vumop.cz Mgr. Daniel Žížala zizala.daniel@vumop.cz
