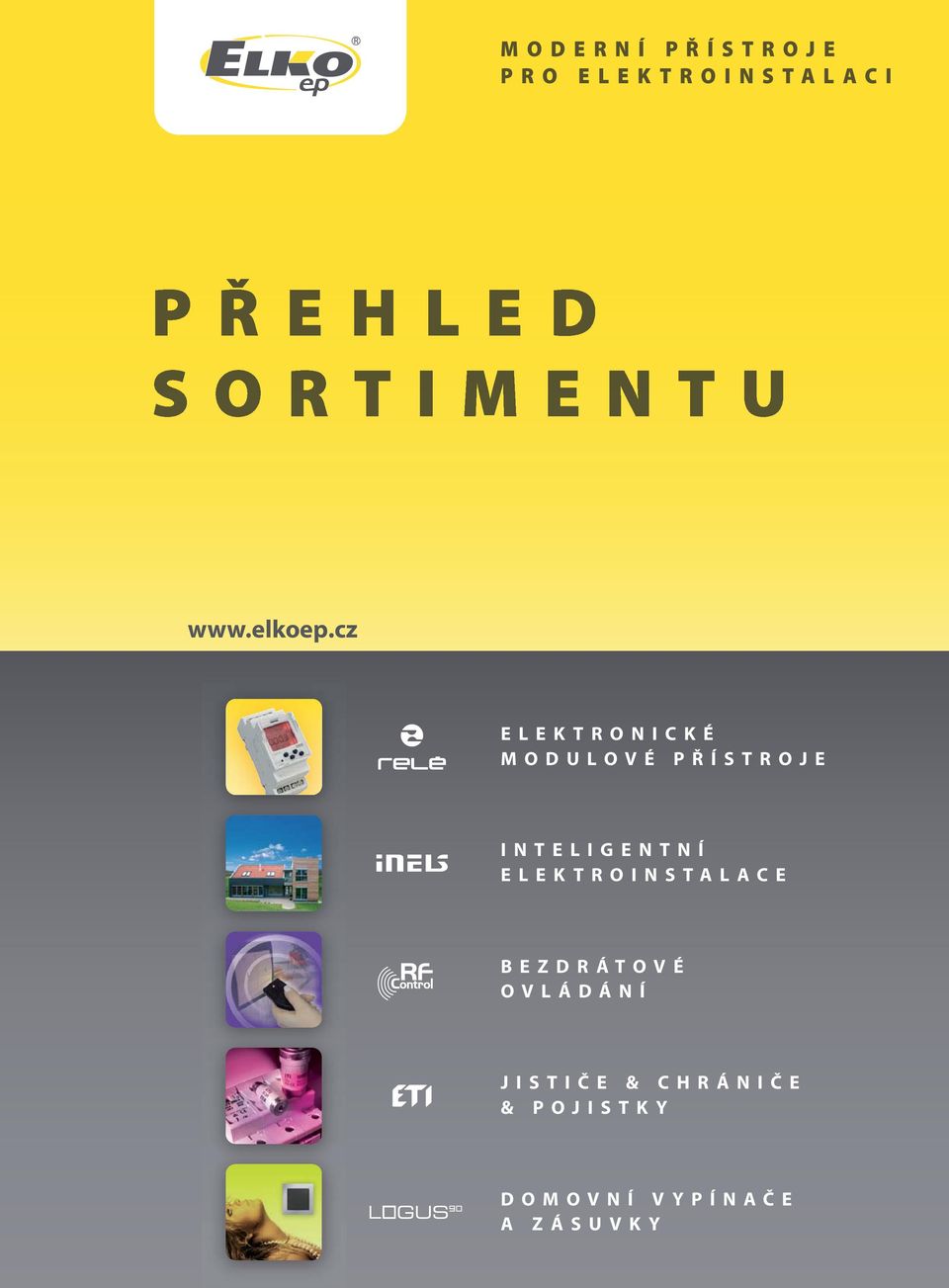

1 M O D E R N Í P Ř Í S T R O J E P R O E L E K T R O I N S T A L A C I ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE INTELIGENTNÍ ELEKTROINSTALACE BEZDRÁTOVÉ OVLÁDÁNÍ JISTIČE & CHRÁNIČE & POJISTKY DOMOVNÍ VYPÍNAČE A ZÁSUVKY

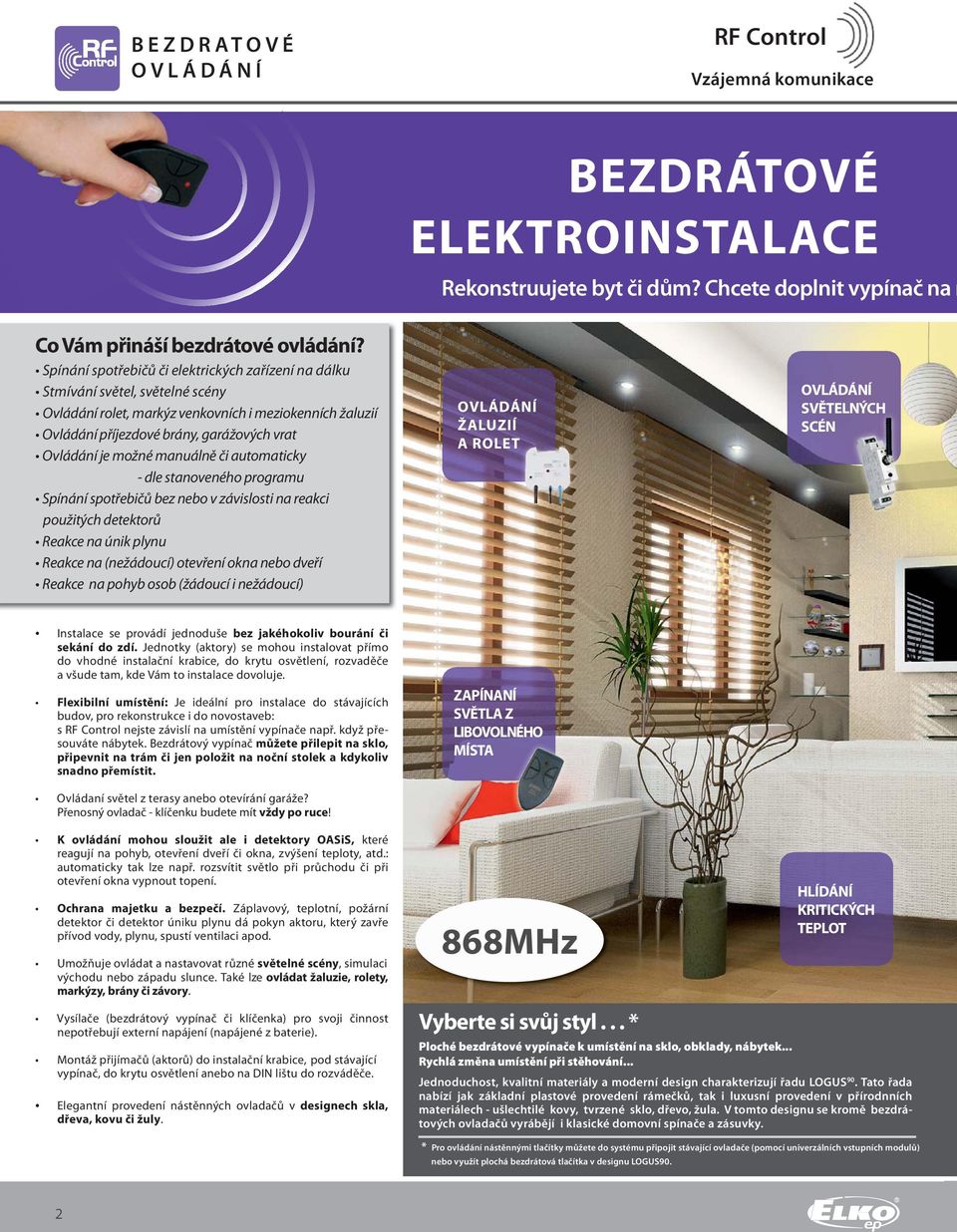

2 BEZDRATOVÉ OVLÁDÁNÍ RF Control Vzájemná komunikace BEZDRÁTOVÉ ELEKTROINSTALACE Rekonstruujete byt či dům? Chcete doplnit vypínač na m Co Vám přináší bezdrátové ovládání? Spínání spotřebičů či elektrických zařízení na dálku Stmívání světel, světelné scény Ovládání rolet, markýz venkovních i meziokenních žaluzií Ovládání příjezdové brány, garážových vrat Ovládání je možné manuálně či automaticky dle stanoveného programu Spínání spotřebičů bez nebo v závislosti na reakci použitých detektorů Reakce na únik plynu Reakce na (nežádoucí) otevření okna nebo dveří Reakce na pohyb osob (žádoucí i nežádoucí) OVLÁDÁNÍ ŽALUZIÍ A ROLET OVLÁDÁNÍ SVĚTELNÝCH SCÉN Instalace se provádí jednoduše bez jakéhokoliv bourání či sekání do zdí. Jednotky (aktory) se mohou instalovat přímo do vhodné instalační krabice, do krytu osvětlení, rozvaděče a všude tam, kde Vám to instalace dovoluje. Flexibilní umístění: Je ideální pro instalace do stávajících budov, pro rekonstrukce i do novostaveb: s RF Control nejste závislí na umístění vypínače např. když přesouváte nábytek. Bezdrátový vypínač můžete přilepit na sklo, připevnit na trám či jen položit na noční stolek a kdykoliv snadno přemístit. Ovládaní světel z terasy anebo otevírání garáže? Přenosný ovladač klíčenku budete mít vždy po ruce! ZAPÍNANÍ SVĚTLA Z LIBOVOLNÉHO MÍSTA K ovládání mohou sloužit ale i detektory OASiS, které reagují na pohyb, otevření dveří či okna, zvýšení teploty, atd.: automaticky tak lze např. rozsvítit světlo při průchodu či při otevření okna vypnout topení. Ochrana majetku a bezpečí. Záplavový, teplotní, požární detektor či detektor úniku plynu dá pokyn aktoru, který zavře přívod vody, plynu, spustí ventilaci apod. Umožňuje ovládat a nastavovat různé světelné scény, simulaci východu nebo západu slunce. Také lze ovládat žaluzie, rolety, markýzy, brány či závory. Vysílače (bezdrátový vypínač či klíčenka) pro svoji činnost nepotřebují externí napájení (napájené z baterie). Montáž přijímačů (aktorů) do instalační krabice, pod stávající vypínač, do krytu osvětlení anebo na DIN lištu do rozváděče. Elegantní provedení nástěnných ovladačů v designech skla, dřeva, kovu či žuly. 868MHz Vyberte si svůj styl... * HLÍDÁNÍ KRITICKÝCH TEPLOT Ploché bezdrátové vypínače k umístění na sklo, obklady, nábytek... Rychlá změna umístění při stěhování... Jednoduchost, kvalitní materiály a moderní design charakterizují řadu LOGUS 90. Tato řada nabízí jak základní plastové provedení rámečků, tak i luxusní provedení v přírodnních materiálech ušlechtilé kovy, tvrzené sklo, dřevo, žula. V tomto designu se kromě bezdrátových ovladačů vyrábějí i klasické domovní spínače a zásuvky. * Pro ovládání nástěnnými tlačítky můžete do systému připojit stávající ovladače (pomocí univerzálních vstupních modulů) nebo využít plochá bezdrátová tlačítka v designu LOGUS90. 2

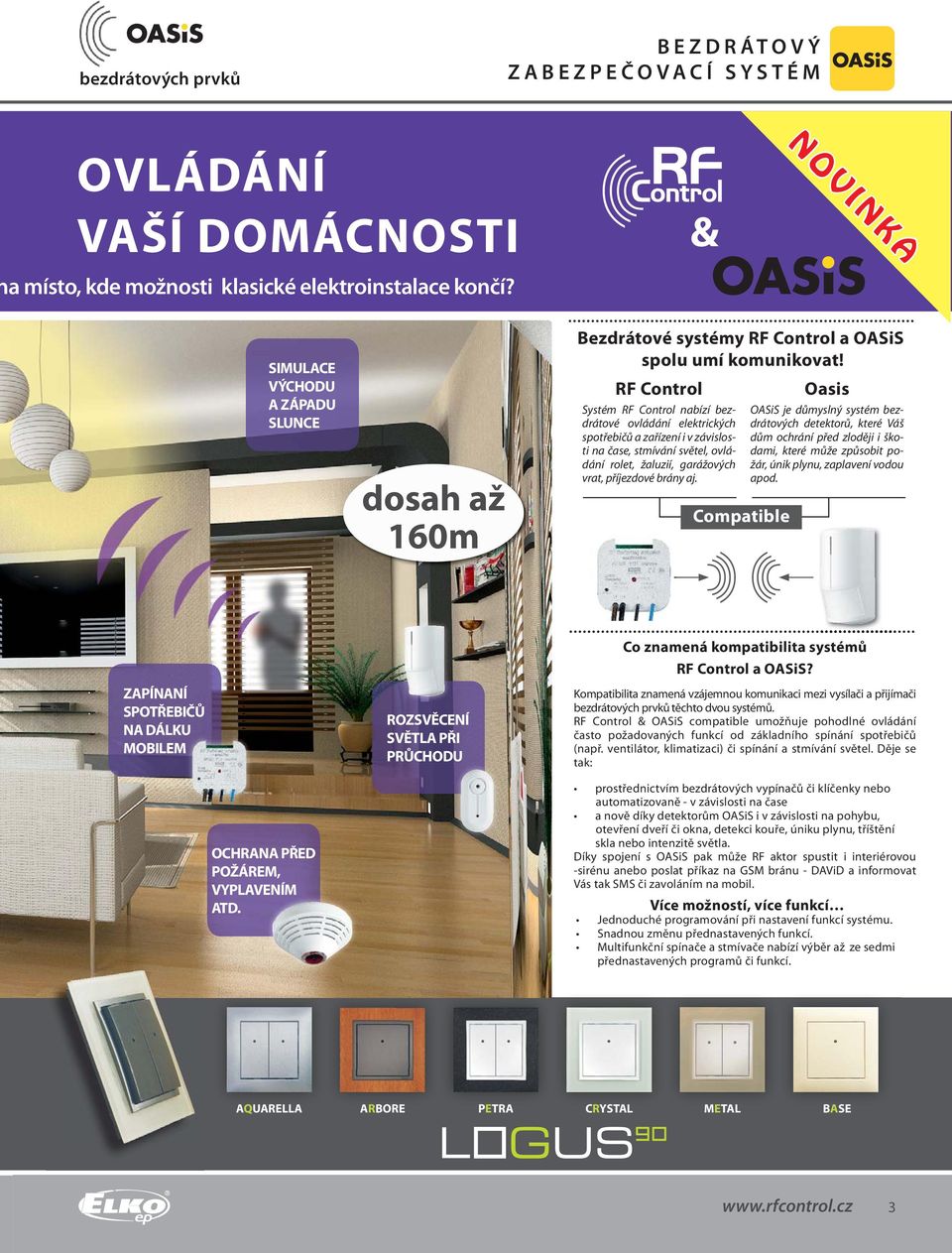

3 bezdrátových prvků BEZDRÁTOVÝ ZABEZPEČOVACÍ SYSTÉM OVLÁDÁNÍ VAŠÍ DOMÁCNOSTI a místo, kde možnosti klasické elektroinstalace končí? & NOVINKA SIMULACE VÝCHODU A ZÁPADU SLUNCE dosah až 160m Bezdrátové systémy RF Control a OASiS spolu umí komunikovat! RF Control Oasis Systém RF Control nabízí bezdrátové ovládání elektrických spotřebičů a zařízení i v závislosti na čase, stmívání světel, ovládání rolet, žaluzií, garážových vrat, příjezdové brány aj. Compatible OASiS je důmyslný systém bezdrátových detektorů, které Váš dům ochrání před zloději i škodami, které může způsobit požár, únik plynu, zaplavení vodou apod. Co znamená kompatibilita systémů RF Control a OASiS? ZAPÍNANÍ SPOTŘEBIČŮ NA DÁLKU MOBILEM ROZSVĚCENÍ SVĚTLA PŘI PRŮCHODU Kompatibilita znamená vzájemnou komunikaci mezi vysílači a přijímači bezdrátových prvků těchto dvou systémů. RF Control & OASiS compatible umožňuje pohodlné ovládání často požadovaných funkcí od základního spínání spotřebičů (např. ventilátor, klimatizaci) či spínání a stmívání světel. Děje se tak: OCHRANA PŘED POŽÁREM, VYPLAVENÍM ATD. prostřednictvím bezdrátových vypínačů či klíčenky nebo automatizovaně v závislosti na čase a nově díky detektorům OASiS i v závislosti na pohybu, otevření dveří či okna, detekci kouře, úniku plynu, tříštění skla nebo intenzitě světla. Díky spojení s OASiS pak může RF aktor spustit i interiérovou sirénu anebo poslat příkaz na GSM bránu DAViD a informovat Vás tak SMS či zavoláním na mobil. Více možností, více funkcí Jednoduché programování při nastavení funkcí systému. Snadnou změnu přednastavených funkcí. Multifunkční spínače a stmívače nabízí výběr až ze sedmi přednastavených programů či funkcí. AQUARELLA ARBORE PETRA CRYSTAL METAL BASE 3

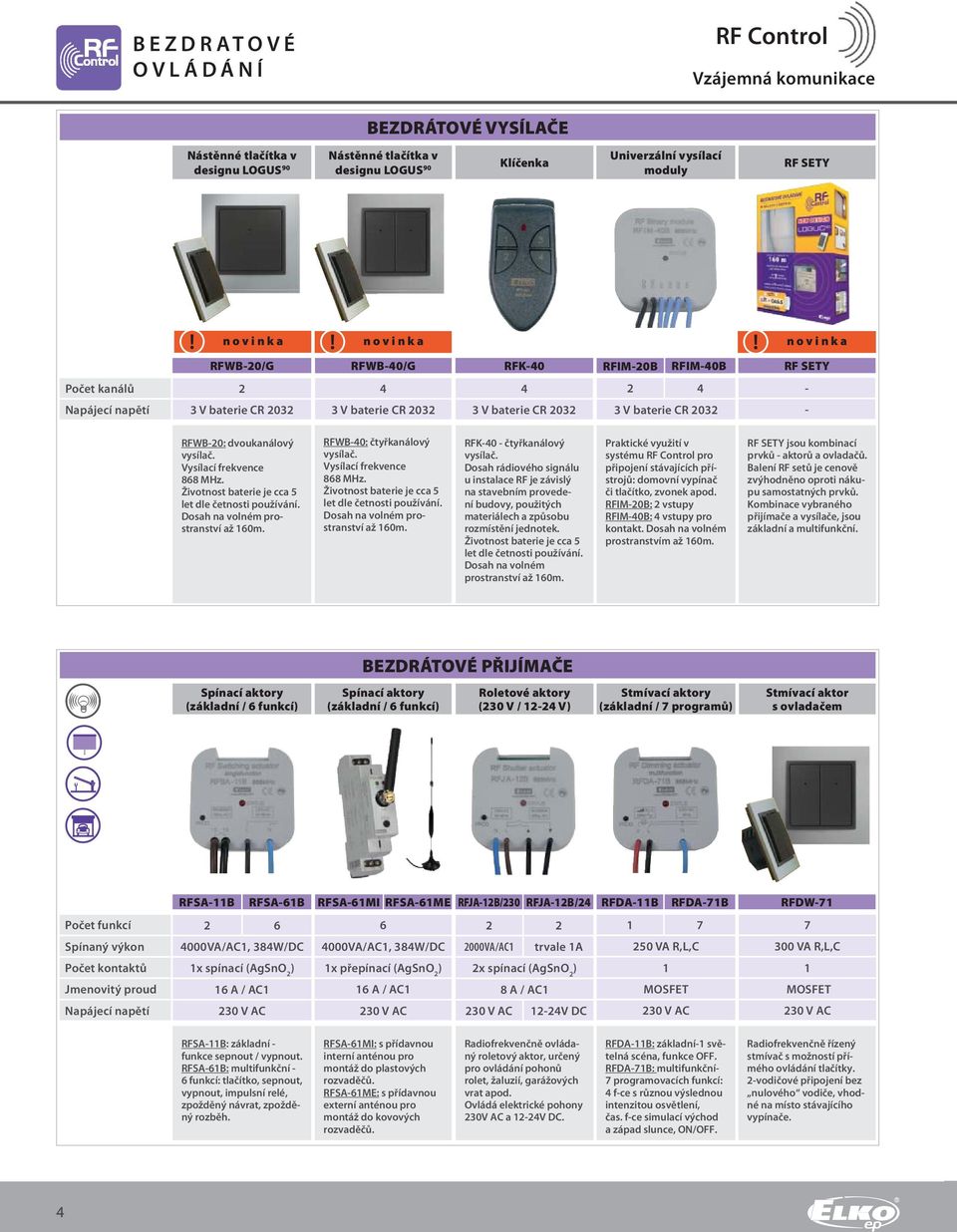

4 BEZDRATOVÉ OVLÁDÁNÍ RF Control Vzájemná komunikace BEZDRÁTOVÉ VYSÍLAČE Nástěnné tlačítka v designu LOGUS 90 Nástěnné tlačítka v designu LOGUS 90 Klíčenka Univerzální Modul universal vysílací de receptie moduly Control RF wireles SETY pentru novinka novinka novinka RFWB20/G RFWB40/G RFK40 RFIM20B RFIM40B RF SETY Počet kanálů V baterie CR V baterie CR V baterie CR V baterie CR 2032 RFWB20: dvoukanálový vysílač. Vysílací frekvence 868 MHz. Životnost baterie je cca 5 let dle četnosti používání. Dosah na volném prostranství až 160m. RFWB40: čtyřkanálový vysílač. Vysílací frekvence 868 MHz. Životnost baterie je cca 5 let dle četnosti používání. Dosah na volném prostranství až 160m. RFK40 čtyřkanálový vysílač. Dosah rádiového signálu u instalace RF je závislý na stavebním provedení budovy, použitých materiálech a způsobu rozmístění jednotek. Životnost baterie je cca 5 let dle četnosti používání. Dosah na volném prostranství až 160m. Praktické využití v systému RF Control pro připojení stávajících přístrojů: domovní vypínač či tlačítko, zvonek apod. RFIM20B: 2 vstupy RFIM40B: 4 vstupy pro kontakt. Dosah na volném prostranstvím až 160m. RF SETY jsou kombinací prvků aktorů a ovladačů. Balení RF setů je cenově zvýhodněno oproti nákupu samostatných prvků. Kombinace vybraného přijímače a vysílače, jsou základní a multifunkční. BEZDRÁTOVÉ RECEPTOARE PŘIJÍMAČE WIRELESS Spínací aktory (základní / 6 funkcí) Spínací aktory (základní / 6 funkcí) Roletové aktory (230 V / 1224 V) Stmívací aktory (základní / 7 programů) Stmívací aktor s ovladačem Počet funkcí Spínaný výkon RFSA11B RFSA61B RFSA61MI RFSA61ME RFJA12B/230 RFJA12B/24 RFDA11B RFDA71B RFDW VA/AC1, 384W/DC 1x spínací (AgSnO 2 ) 16 A / AC1 230 V AC VA/AC1, 384W/DC 1x přepínací (AgSnO 2 ) 16 A / AC1 230 V AC VA/AC1 trvale 1A 2x spínací (AgSnO 2 ) 8 A / AC1 230 V AC 1224V DC VA R,L,C 1 MOSFET 230 V AC VA R,L,C 1 MOSFET 230 V AC RFSA11B: základní funkce sepnout / vypnout. RFSA61B: multifunkční 6 funkcí: tlačítko, sepnout, vypnout, impulsní relé, zpožděný návrat, zpožděný rozběh. RFSA61MI: s přídavnou interní anténou pro montáž do plastových rozvaděčů. RFSA61ME: s přídavnou externí anténou pro montáž do kovových rozvaděčů. Radiofrekvenčně ovládaný roletový aktor, určený pro ovládání pohonů rolet, žaluzií, garážových vrat apod. Ovládá elektrické pohony 230V AC a 1224V DC. RFDA11B: základní1 světelná scéna, funkce OFF. RFDA71B: multifunkční 7 programovacích funkcí: 4 fce s různou výslednou intenzitou osvětlení, čas. fce simulací východ a západ slunce, ON/OFF. Radiofrekvenčně řízený stmívač s možností přímého ovládání tlačítky. 2vodičové připojení bez nulového vodiče, vhodné na místo stávajícího vypínače. 4

5 bezdrátových prvků BEZDRÁTOVÝ ZABEZPEČOVACÍ SYSTÉM BEZDRÁTOVÉ PIR DETEKTORY Detektor pohybu Optický detektor kouře Detektor otevření dveří Neviditelný okenní detektor Miniaturní detektor rozbití skla JA80P JA85P JA80S JA81M JA82M JA85B Pracovní frekvence Napájení 868 MHz 1 x lithiová baterie AA 3,6V 868 MHz 1 x lithiová baterie AA 3,6V 868 MHz lithiová baterie typ LS(T)14500 (3,6V AA) 868 MHz 2 x lithiová baterie typ CR2354 (3 V) 868 MHz Lithiová baterie typ AA 3,6 V Komunikační dosah typ. až 300 m na přímou viditelnost typ 300 m na přímou viditelnost cca 300 m přímá viditelnost cca 200 m na přímou viditelnost 100 m na přímou viditelnost Rozměry 110x60x55mm 88x46x27 mm průměr 126, výška 65 mm 110 x 31 x 26 mm 192 x 25 x 9 mm 88 x 46 x 22 mm Infrapasivní snímač pohybu JA80P střeží prostor a hlásí pohyb osob. JA85P je miniaturní bezdrátový PIR detektor pohybu vhodný do malých místností nebo interiéru auta. Optický detektor kouře reaguje na přítomnost viditelných zplodin z hoření a zvýšení teploty v místnosti způsobené požárem. Výrobek je určen k detekci otevření dveří, oken a pod. Detektor je také určen k detekci manipulace s předokenní roletou, vybavenou rohatkovým snímačem pohybu rolety. Výrobek je určen k detekci otevření oken (dveří). Neviditelný magnetický senzor se montuje dovnitř plastových či dřevěných rámů oken a je zcela nenápadný. Miniaturní detektor JA85B slouží k detekci rozbití prosklených ploch, které tvoří plášť chráněného prostoru. SIRÉNY TERMOSTATY DALŠÍ PRVKY SYSTÉMU OASiS Interiérová siréna Bezdrátový pokojový termostat ZABEZPEČOVACÍ ÚSTŘEDNY SYSTÉMU doplňující moduly rádiový modul, modul drátových vstupů komunikátory GSM / GPRS, LAN / TEL, telefonní Pracovní frekvence Napájení Komunikační dosah Rozměry JA80L 868 MHz 230 V, 50 Hz, 1,5 W 100 m na přímou viditelnost 90 x 65 x 45 mm Bezdrátová siréna napájena ze síťové zásuvky slouží jako výkonná interiérová siréna. V blízkosti vstupu do objektu může pracovat jako signalizátor příchodového a odchodového zpoždění. TP83 TP83IR Regulační rozsah +6 až +40 C 1 alkalická baterie AA 1,5 V až 100 m přímá viditelnost 65 x 88 x 20 mm TP83 řídí topení podle týdenního programu (TP 82verze bez týdenního programování). TP83IR odečítá teplotu podlahy a řídí topení dle týdenního programu. UNIVERZÁLNÍ PŘIJÍMAČE pro komunikaci s ústřednami, bezdrátovými termostaty KLÁVESNICE A ČTEČKY klávesnice se čtečkou RFID + klávesnicová zóna antivandal klávesnice + čtečka RFID karet přístupové karty, čipy... PROGRAMOVATELNÉ TERMOSTATY s denním či týdenním programem, bezdrátovými termostaty PIR DETEKTORY detektor pohybu s kamerou dvouzónový venkovní kombinovaný detektor hořlavých plynů OVLADAČE klíčenky, univerzální ovladače... SIRÉNY interiérové vnější 5

6 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE Elektronické modulové přístroje V dnešní době se elektroinstalace stále více zdokonaluje. Je kladen důraz na bezpečnost, komfort, úsporu času a v neposlední řadě také na úsporu energií. Předkládáme Vám proto ucelenou nabídku elektronických modulových přístrojů, které Vám pomohou tyto požadavky řešit a přinesou nové možnosti v oblasti ovládání, hlídání či zabezpečení domu, bytu, kancelářeči řízení průmyslových procesů. Elektronické přístroje naší společnosti doplňují standardní vybavení rozvaděče a jsou tedy vyráběny především v modulovém provedení s upevněním na lištu DIN. V nabídce jsou také přístroje pro montáž do instalační (přístrojové) krabice, které umožňují aplikaci do stávající instalace. Nabídka zahrnuje jak výrobky pro použití v domovních instalacích, tak i v průmyslových aplikacích, přičemž některé přístroje se vzájemně prolínají. Máme již přes15 let zkušenosti v dané oblasti, které jsme také důsledně zúročiliv rámci našeho vývoje a následně přenesli do posledních modelů našich přístrojů. Díky vlastnímu vývoji pružně reagujeme na nestandardní požadavky zákazníka ať úpravou nebo novým výrobkem. Všechny výrobky splňují nejen požadavky norem, ale jsou také certifikovány nezávislými zkušebnami po celém světě. HYGROSTATY USS MODULY SOUMRAKOVÉ SPÍNAČE PAMĚŤOVÁ RELÉ POMOCNÁ RELÉ STMÍVAČE MODULOVÉ TERMOSTATY POKOJOVÉ A VENKOVNÍ TERMOSTATY ČASOVÁ RELÉ MULTIFUNKČNÍ ČASOVÁ RELÉ DIGITÁLNÍ ČASOVÁ RELÉ SUPER MULTIFUNKČNÍ RELÉ PATICOVÉ RELÉ SCHODIŠŤOVÉ AUTOMATY HLÍDACÍ NAPĚŤOVÁ RELÉ HLÍDACÍ PROUDOVÁ RELÉ HLADINOVÉ SPÍNAČE NAPÁJECÍ ZDROJE ZVONKOVÉ TRANSFORMÁTORY GSM OVLADAČ A HLÁSIČ GD04 DAVID GD04 David vstup výstup Napájecí nepětí novinka GD04 David 4 2 5A V DC RELÉ ovládané mobilem dva výstupní kontakty (X a Y), které lze použít jako: Vypínač ovládaný SMSkou. Relé ovládané prozvoněním. Hlášení na mobil. GD04A GD04D GD04P GD04R Zálohovací modul GD04A, kterým David získá schopnost fungovat cca 12 až 24 hodin. DTMF modul GD04D, pomocí kterého lze ovládat výstupní relé Davida zavoláním a zadáním číselného kódu z klávesnice telefonu. Hlášení na mobil čtyři vstupní svorky (A až D) mohou hlásit sepnutí a rozepnutí SMSkou. Funkce Davida lze nastavit: Formulářem na internetu Počítačem s programem GD Link SMS zprávou Propojovací kabel GD 04P, kterým lze Davida spojit s USB portem počítače pro nastavování programem GDLink. Radiový modul DG04R umožňuje aktivovat vstupy (A až D) pomocí bezdrátových tlačítek a detektorů řady OASiS. 6

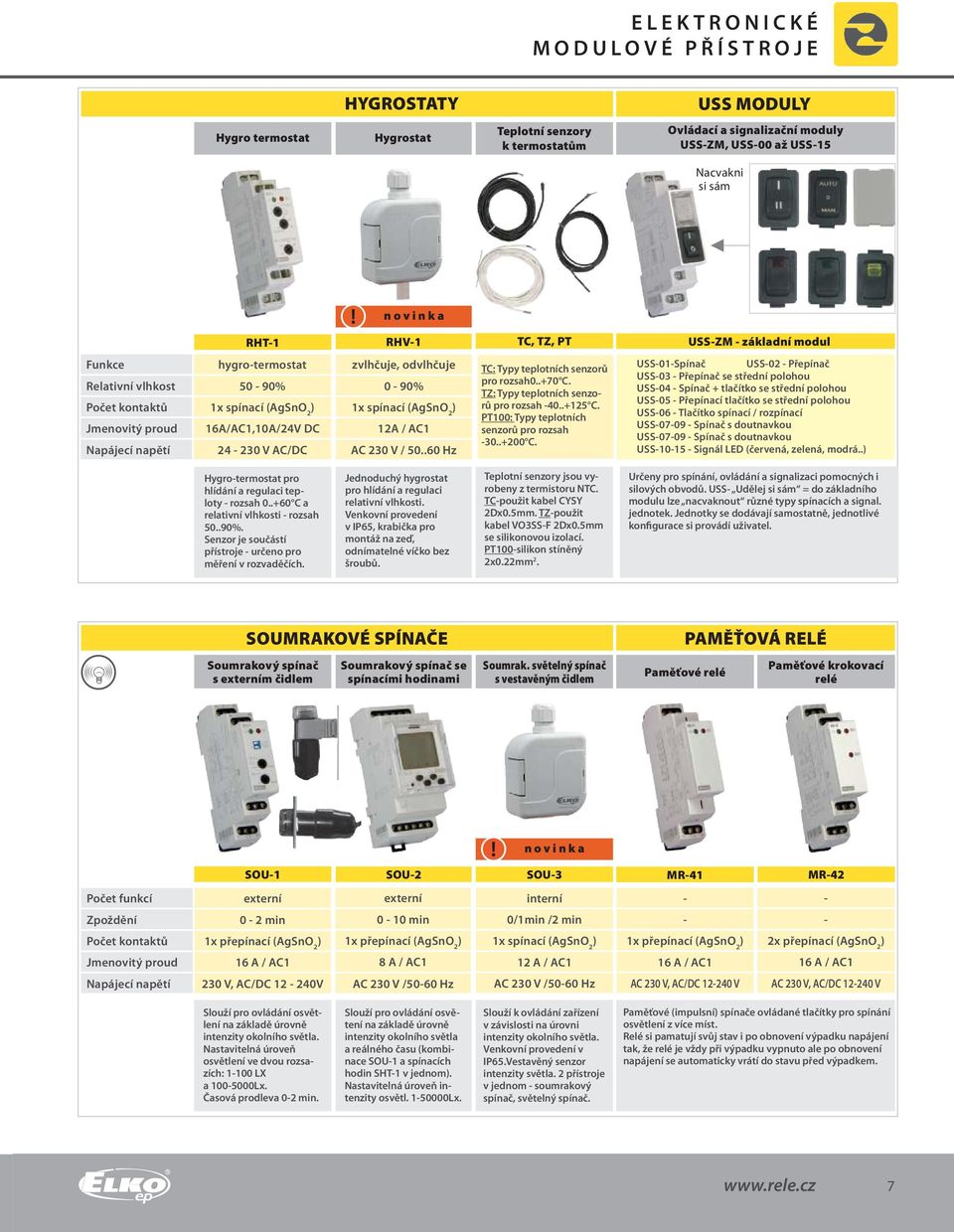

7 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE HYGROSTATY USS MODULY Hygro termostat Hygrostat Teplotní senzory k termostatům Ovládací a signalizační moduly USSZM, USS00 až USS15 Nacvakni si sám novinka Funkce Relativní vlhkost RHT1 RHV1 TC, TZ, PT USSZM základní modul hygrotermostat zvlhčuje, odvlhčuje TC: Typy teplotních senzorů USS01Spínač USS02 Přepínač pro rozsah C. USS03 Přepínač se střední polohou 50 90% 0 90% TZ: Typy teplotních senzorů pro rozsah C. USS04 Spínač + tlačítko se střední polohou USS05 Přepínací tlačítko se střední polohou 1x spínací (AgSnO 2 ) 1x spínací (AgSnO 2 ) PT100: Typy teplotních USS06 Tlačítko spínací / rozpínací 16A/AC1,10A/24V DC 12A / AC1 senzorů pro rozsah USS0709 Spínač s doutnavkou C. USS0709 Spínač s doutnavkou V AC/DC AC 230 V / Hz USS1015 Signál LED (červená, zelená, modrá..) Hygrotermostat pro hlídání a regulaci teploty rozsah C a relativní vlhkosti rozsah %. Senzor je součástí přístroje určeno pro měření v rozvaděčích. Jednoduchý hygrostat pro hlídání a regulaci relativní vlhkosti. Venkovní provedení v IP65, krabička pro montáž na zeď, odnímatelné víčko bez šroubů. Teplotní senzory jsou vyrobeny z termistoru NTC. TCpoužit kabel CYSY 2Dx0.5mm. TZpoužit kabel VO3SSF 2Dx0.5mm se silikonovou izolací. PT100silikon stíněný 2x0.22mm 2. Určeny pro spínání, ovládání a signalizaci pomocných i silových obvodů. USS Udělej si sám = do základního modulu lze nacvaknout různé typy spínacích a signal. jednotek. Jednotky se dodávají samostatně, jednotlivé konfigurace si provádí uživatel. SOUMRAKOVÉ SPÍNAČE Soumrakový spínač s externím čidlem Soumrakový spínač se spínacími hodinami Soumrak. světelný spínač s vestavěným čidlem PAMĚŤOVÁ RELÉ Paměťové relé Paměťové krokovací relé novinka SOU1 SOU2 SOU3 MR41 MR42 Počet funkcí externí externí interní 1 2 Zpoždění 0 2 min 0 10 min 0/1min /2 min 1x přepínací (AgSnO 2 ) 1x přepínací (AgSnO 2 ) 1x spínací (AgSnO 2 ) 1x přepínací (AgSnO 2 ) 2x přepínací (AgSnO 2 ) 16 A / AC1 8 A / AC1 12 A / AC1 16 A / AC1 16 A / AC1 230 V, V AC/DC V AC 230 V /5060 Hz AC 230 V /5060 Hz AC 230 V, AC/DC V AC Ac 230 V, AC/DC V Slouží pro ovládání osvětlení na základě úrovně intenzity okolního světla. Nastavitelná úroveň osvětlení ve dvou rozsazích: 1100 LX a Lx. Časová prodleva 02 min. Slouží pro ovládání osvětení na základě úrovně intenzity okolního světla a reálného času (kombinace SOU1 a spínacích hodin SHT1 v jednom). Nastavitelná úroveň intenzity osvětl Lx. Slouží k ovládání zařízení v závislosti na úrovni intenzity okolního světla. Venkovní provedení v IP65.Vestavěný senzor intenzity světla. 2 přístroje v jednom soumrakový spínač, světelný spínač. Paměťové (impulsní) spínače ovládané tlačítky pro spínání osvětlení z více míst. Relé si pamatují svůj stav i po obnovení výpadku napájení tak, že relé je vždy při výpadku vypnuto ale po obnovení napájení se automaticky vrátí do stavu před výpadkem. 7

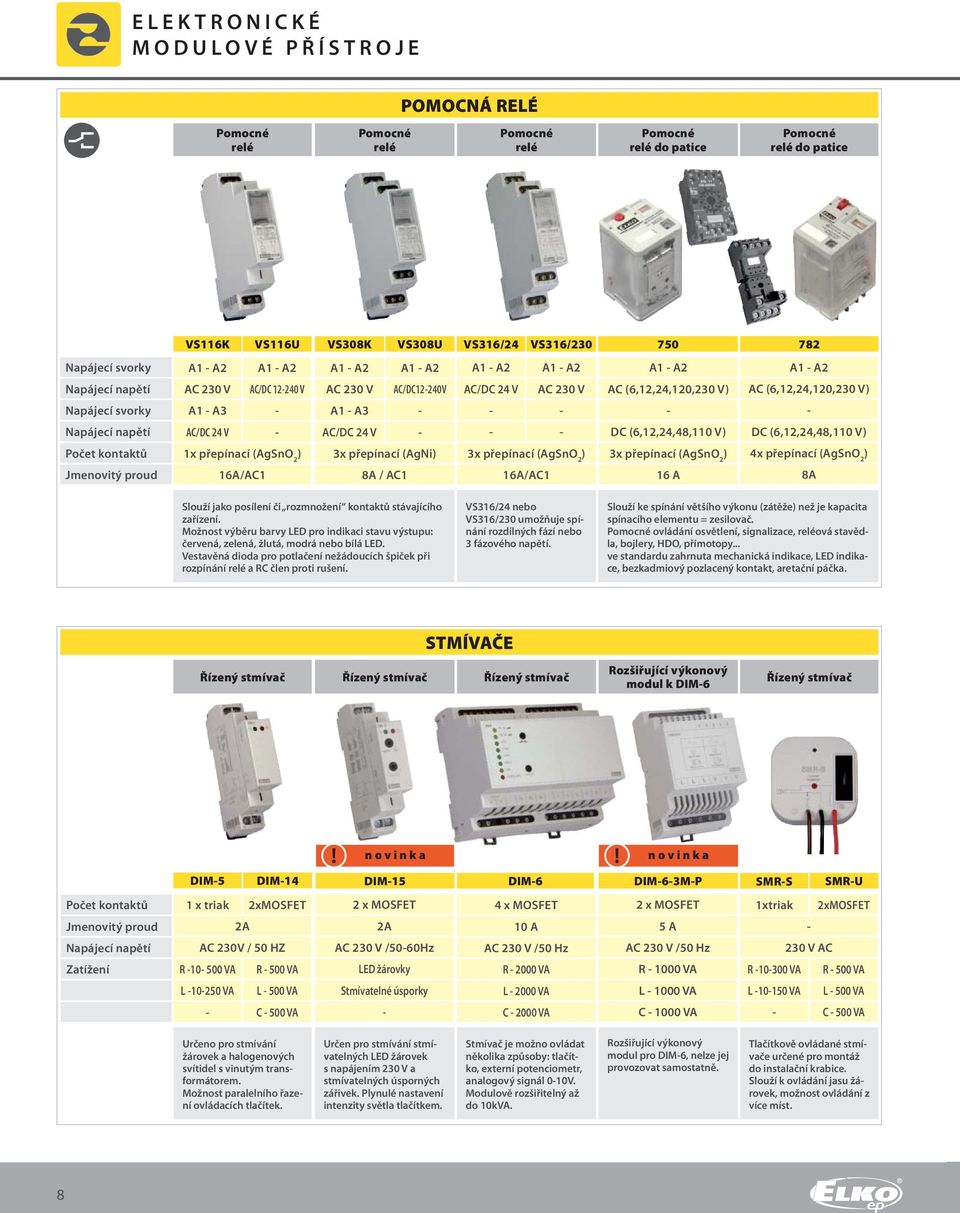

8 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE POMOCNÁ RELÉ Pomocné relé Pomocné relé Pomocné relé Pomocné relé do patice Pomocné relé do patice Napájecí svorky Napájecí svorky VS116K VS116U VS308K VS308U VS316/24 VS316/ A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 AC 230 V AC/DC V AC 230 V AC/DC12240V AC/DC 24 V AC 230 V AC (6,12,24,120,230 V) AC (6,12,24,120,230 V) A1 A3 A1 A3 AC/DC 24 V AC/DC 24 V DC (6,12,24,48,110 V) DC (6,12,24,48,110 V) 1x přepínací (AgSnO 2 ) 16A/AC1 3x přepínací (AgNi) 8A / AC1 3x přepínací (AgSnO 2 ) 16A/AC1 3x přepínací (AgSnO 2 ) 16 A 4x přepínací (AgSnO 2 ) 8A Slouží jako posílení či rozmnožení kontaktů stávajícího zařízení. Možnost výběru barvy LED pro indikaci stavu výstupu: červená, zelená, žlutá, modrá nebo bílá LED. Vestavěná dioda pro potlačení nežádoucích špiček při rozpínání relé a RC člen proti rušení. VS316/24 nebo VS316/230 umožňuje spínání rozdílných fází nebo 3 fázového napětí. Slouží ke spínání většího výkonu (zátěže) než je kapacita spínacího elementu = zesilovač. Pomocné ovládání osvětlení, signalizace, reléová stavědla, bojlery, HDO, přímotopy... ve standardu zahrnuta mechanická indikace, LED indikace, bezkadmiový pozlacený kontakt, aretační páčka. STMÍVAČE Řízený stmívač Řízený stmívač Řízený stmívač Rozšiřující výkonový modul k DIM6 Řízený stmívač novinka novinka Zatížení DIM5 DIM14 DIM15 DIM6 DIM63MP SMRS SMRU 1 x triak 2xMOSFET 2A 2 x MOSFET 2A 4 x MOSFET 10 A 2 x MOSFET 5 A AC 230V / 50 HZ AC 230 V /5060Hz AC 230 V /50 Hz AC 230 V /50 Hz R VA R 500 VA LED žárovky R 2000 VA R 1000 VA L VA L 500 VA Stmívatelné úsporky L 2000 VA L 1000 VA C 500 VA C 2000 VA C 1000 VA 1xtriak 2xMOSFET 230 V AC R VA R 500 VA L VA L 500 VA C 500 VA Určeno pro stmívání žárovek a halogenových svítidel s vinutým transformátorem. Možnost paralelního řazení ovládacích tlačítek. Určen pro stmívání stmívatelných LED žárovek s napájením 230 V a stmívatelných úsporných zářivek. Plynulé nastavení intenzity světla tlačítkem. Stmívač je možno ovládat několika způsoby: tlačítko, externí potenciometr, analogový signál 010V. Modulově rozšiřitelný až do 10kVA. Rozšiřující výkonový modul pro DIM6, nelze jej provozovat samostatně. Tlačítkově ovládané stmívače určené pro montáž do instalační krabice. Slouží k ovládání jasu žárovek, možnost ovládání z více míst. 8

9 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE MODULOVÉ TERMOSTATY Jednoduché termostaty Jednoduché termostaty Dvojitý termostat Multifunkční termostat Kontrola teploty vinutí motoru TER3 A, B, C, D, G, H TER3 E, F TER4 TER9 TER7 Hlídané rozsahy , 0..40, , 0..60,15+45 C C C C Senzor / Typ externí, NTC,mimo TER3G(PT100) externí, NTC vestavěné externí, NTC externí, NTC externí, PTC 1x spínací (AgSnO 2 ) 1x spínací (AgSnO 2 ) 2x přep. (AgSnO 2 ) 2 x přepínací 2x přep. (AgNi) 16A/AC1 10A/24 V DC 16A/AC1 10A/24 V DC 16A/AC1 8A/AC1 8A/AC1 AC/DC 24240V AC/DC V AC 230, AC/DC 24 V AC 230, AC/DC 24 V AC 230, AC/DC 24 V Jednoduchý termostat pro hlídání a regulaci teploty v rozmezí C. Možnost nastavení funkce topení / chlazení (nastavení se provádí DIP přepínačem). Nastavitelná hystereze (citlivost). Jednoduchý termostat pro hlídání a regulaci teploty v rozsahu C. TER3E: výběr z externích senzorů teploty. TER3F: senzor je součástí přístroje. Dvojitý termostat pro hlídání a regulaci teploty v širokém rozmezí C. 2 teplotní výstupy pro senzor NTC. 2 nezávisle výstupní kontakty přepínací 16A. Digitální termostat s 6 funkcemi a vestavěnými spínacími hodinami. 2 termostaty v 1, 2 teplotní vstupy, 2 výstupy. Funkce: 2 nezávislé termostaty, závislý termostat, diferenční termostat.. Kontroluje teplotu vinutí motoru. Jako snímací prvek se používá senzor PTC zabudovaný ve vinutí motoru. RESET chybového stavu: a) tlač. na předním panelu b) externím kontaktem POKOJOVÉ A VENKOVNÍ TERMOSTATY Pokojové termostaty analogové Pokojové termostaty digitální Dvouúrovňový termostat, IP65 Jednoúrovňový termostat, IP65 Venkovní termostat, IP65 ATR ATF,ATC Thermo AT (ATR, ATF, ATC) DTR DTF,DTC Thermo DT (DTR, DTF, DTC) TEV1 TEV2 TEV3 novinka TEV4 Teplota/Hystereze C C C 2 x C C C C Senzor / Typ interní externí / interní interní DTFexterní/DTCint.a ext. interní interní interní 1 x spínací 1 x spínací 1 x přepíncí (AgNi) 1 x přepíncí (AgNi) 1 x spínací 16A/250 V 4000VA při AC1 16A/250 V 4000VA při AC1 16 A 16 A 12 A AC 230 V AC 230 V 230 V AC 230 V AC 230 V AC ATR prostor. termost. s teplotním rozsahem C. ATFpodlahový termost. s teplot. rozsah C. ATCkombinovaný termostat s prostorovým i podlahovým senzorem. DTR prostorový termostat. DTF podlahový termostat. DTC kombinovaný termostat s prostorovým i podlahovým senzorem. DTF, DTC externí senzor. Dvouúrovňový termostat s funkcí OKNO, tzn. že výstup je sepnutý pokud se měřená teplota pohybuje mezi nastavenými teplotami (nastavitelné v rozsahu C). Jednoúrovňový termostat s možností řízení teploty v nastavirtelném rozsahu. Používá se k regulaci topení (nebo řízení chlazení) v náročnějších prostorách. Jednoduchý termostat pro hlídání a regulaci teploty ve venkovních prostorech a náročných prostředích. Dvě propojkou nastavitelné funkce: topení a chlazení. 9

10 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE ČASOVÁ RELÉ Jednofunkční časové relé Zpožděný návrat bez napájecího napětí Dvoustupňová zpožďovací jednotka Zpožděný rozbět hvězda / trojúhelník Asymetrický cyklovač Počet funkcí Časový rozsah CRM81J CRM83J CRM82TO SJR2 CRM2T CRM2T CRM2H 3 fce 2 fce 2 fce 1 fce 2 fce h (6 rozsahů) min. (4 rozsahů) dní (8 rozsahů) 0.1 s 100 dní (10rozsahů) dní (10 rozsahů) 1x přep. 3x přep. 2x přepínací 2x přepínací 2x přep. 2x přep. 1x přep. 16 A/AC1 8A 8 A / AC1 16A / AC1 16A/AC1 3A/AC1 16A/AC1 AC 230 V, AC/DC (12240V) AC/DC (12240V) AC 230 V, AC/DC (12240V) AC 230 V, AC/DC V AC 230 V, AC/DC (1224V) Jednofunkční a jednočasové relé. Vhodné pro aplikace, kde je předem jasný požadavek na funkci a čas. ZR zpožděný rozběh ZN Zpožděný návrat BL Blikač 1:1 Relé časuje bez napájecího napětí a po nastavené době vypne. Dvě časové funkce volitelné otočným přepínačem: a Zpožděný návrat po vypnutí napájení e zpožděný rozběh Slouží k postupnému spínání velkého výkonu. 2 časové funkce: 2x zpožděný rozběh. Nastavitelný čas od 0.1 s do 10 dní. Určeno pro zpožděný rozběh motorů hvězda/ trojúhelník. Čas t1 (hvězda) nastavitelný čas od 0.1 s do 100 dní. Čas t2 (prodleva) mezi /Δ časový rozsah 0.1 s 1 s. Časové relé cyklovač s nezávisle nastavitelnou dobou sepnutí a rozepnutí výstupu. 2 časové funkce: 1) cyklovač začínající impulsem. 2) cyklovač začínající mezerou. MULTIFUNKČNÍ ČASOVÁ RELÉ Multifunkční časové relé Multifunkční časové relé Multif. časové relé sbezkontakt. výstupem Čas. relé s externím potenciometrem Asymetrický cyklovač s externním potenc. CRM61 CRM91H CRM93H CRM9S CRM91HE CRM2HE Počet funkcí 6 fce 10 fce 10 fce 10 fce 2 fce Časový rozsah 0.1 s 10 h dní dní dní dní 1x přep. 1x přep. 3x přep. 1x přep. 1x přep. 1x přep. 8A/AC1 16A/AC1 8A/AC1 triak 0,7 A 16A/AC1 16A/AC1 AC V, DC 24 V AC 230 V, AC/DC (12240V) AC (12240V) AC/DC (12240V) AC/DC (12240V) Použití pro elektrické spotřebiče, ovládání osvětlení, topení, motorů, čerpadel, apod...6 funkcí. Komfortní a přehledné nastavování funkcí a čas. rozsahů se provádí otočnými přepínači. Multifunkční časové relé pro univerzální využití v automatizaci, řízení a regulaci nebo v domovních instalacích. Díky své bohaté výbavě (10 funkcí, 10 časových rozsahů, UNIverzálnímu napájení, 16A nebo 3x8A kontaktu) pokrývá veškeré požadavky. Komfortní a přehledné nastavování funkcí a časových rozsahů se provádí otočnými přepínači. CRM9S: absolutně bezhlučné spínání. Časové relé s možností ovládání času externím ovládacím prvkem potenciometrem. CRM91HE: multifunkční časové relé. Nastavitelný čas od 0.1 s do 10 dní. CRM2HE: asymetrický cyklovač. 10

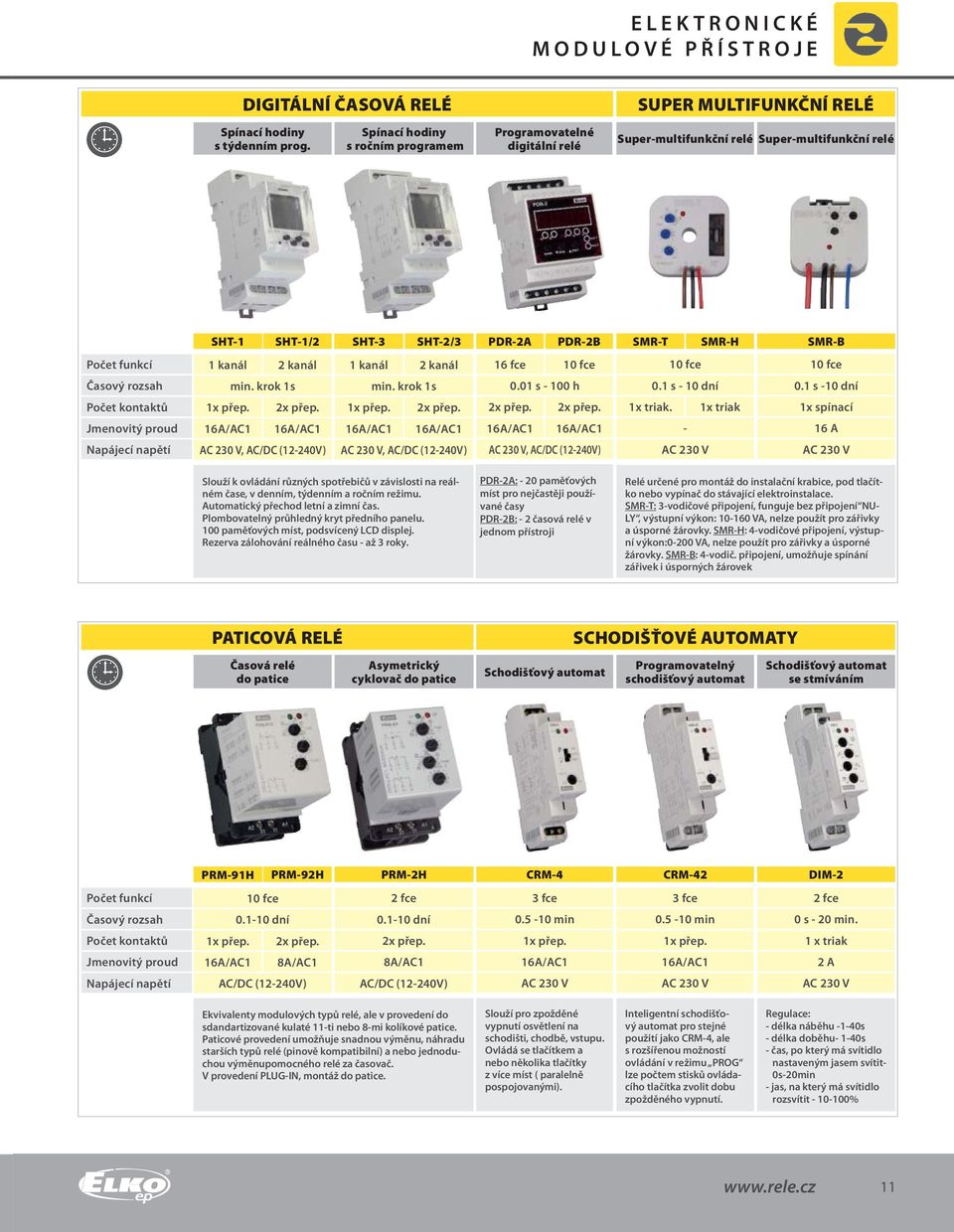

11 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE DIGITÁLNÍ ČASOVÁ RELÉ Spínací hodiny s týdenním prog. Spínací hodiny s ročním programem Programovatelné digitální relé SUPER MULTIFUNKČNÍ RELÉ Supermultifunkční relé Supermultifunkční relé Počet funkcí Časový rozsah SHT1 SHT1/2 SHT3 SHT2/3 PDR2A PDR2B SMRT SMRH SMRB 1 kanál 2 kanál 1 kanál 2 kanál 16 fce 10 fce 10 fce 10 fce min. krok 1s min. krok 1s 0.01 s 100 h 0.1 s 10 dní 0.1 s 10 dní 1x přep. 2x přep. 1x přep. 2x přep. 2x přep. 2x přep. 1x triak. 1x triak 1x spínací 16A/AC1 16A/AC1 16A/AC1 16A/AC1 16A/AC1 16A/AC1 16 A AC 230 V, AC/DC (12240V) AC 230 V, AC/DC (12240V) AC 230 V, AC/DC (12240V) AC 230 V AC 230 V Slouží k ovládání různých spotřebičů v závislosti na reálném čase, v denním, týdenním a ročním režimu. Automatický přechod letní a zimní čas. Plombovatelný průhledný kryt předního panelu. 100 paměťových míst, podsvícený LCD displej. Rezerva zálohování reálného času až 3 roky. PDR2A: 20 paměťových míst pro nejčastěji používané časy PDR2B: 2 časová relé v jednom přístroji Relé určené pro montáž do instalační krabice, pod tlačítko nebo vypínač do stávající elektroinstalace. SMRT: 3vodičové připojení, funguje bez připojení NU LY, výstupní výkon: VA, nelze použít pro zářivky a úsporné žárovky. SMRH: 4vodičové připojení, výstupní výkon:0200 VA, nelze použít pro zářivky a úsporné žárovky. SMRB: 4vodič. připojení, umožňuje spínání zářivek i úsporných žárovek PATICOVÁ RELÉ Časová relé do patice Asymetrický cyklovač do patice Schodišťový automat SCHODIŠŤOVÉ AUTOMATY Programovatelný schodišťový automat Schodišťový automat se stmíváním Počet funkcí Časový rozsah PRM91H PRM92H PRM2H CRM4 CRM42 DIM2 10 fce 2 fce 3 fce 3 fce 2 fce dní dní min min 0 s 20 min. 1x přep. 2x přep. 2x přep. 1x přep. 1x přep. 1 x triak 16A/AC1 8A/AC1 8A/AC1 16A/AC1 16A/AC1 2 A AC/DC (12240V) AC/DC (12240V) AC 230 V AC 230 V AC 230 V Ekvivalenty modulových typů relé, ale v provedení do sdandartizované kulaté 11ti nebo 8mi kolíkové patice. Paticové provedení umožňuje snadnou výměnu, náhradu starších typů relé (pinově kompatibilní) a nebo jednoduchou výměnupomocného relé za časovač. V provedení PLUGIN, montáž do patice. Slouží pro zpožděné vypnutí osvětlení na schodišti, chodbě, vstupu. Ovládá se tlačítkem a nebo několika tlačítky z více míst ( paralelně pospojovanými). Inteligentní schodišťový automat pro stejné použití jako CRM4, ale s rozšířenou možností ovládání v režimu PROG lze počtem stisků ovládacího tlačítka zvolit dobu zpožděného vypnutí. Regulace: délka náběhu 140s délka doběhu 140s čas, po který má svítidlo nastaveným jasem svítit 0s20min jas, na který má svítidlo rozsvítit 10100% 11

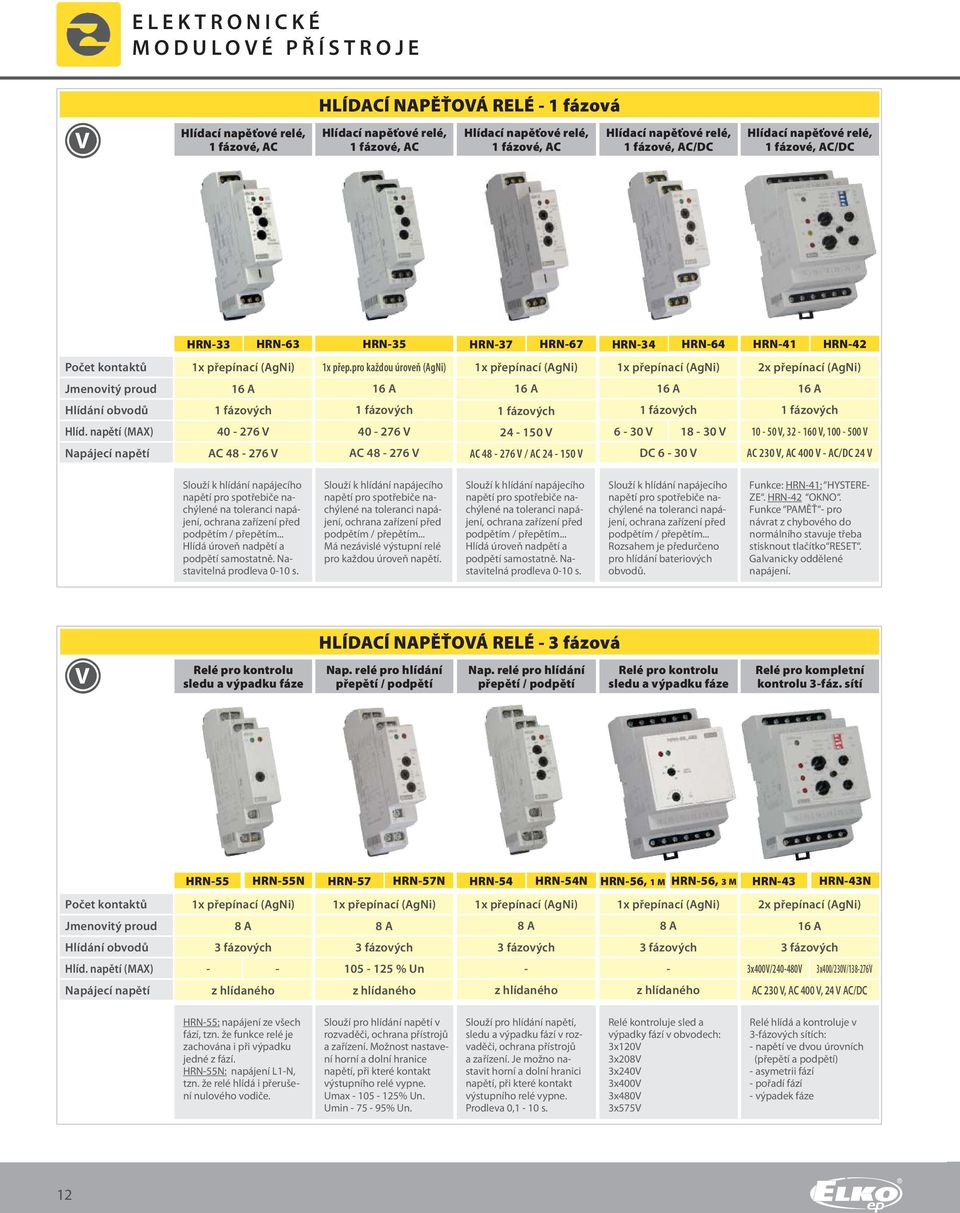

12 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE HLÍDACÍ NAPĚŤOVÁ RELÉ 1 fázová V Hlídací napěťové relé, 1 fázové, AC Hlídací napěťové relé, 1 fázové, AC Hlídací napěťové relé, 1 fázové, AC Hlídací napěťové relé, 1 fázové, AC/DC Hlídací napěťové relé, 1 fázové, AC/DC Hlídání obvodů Hlíd. napětí (MAX) HRN33 HRN63 HRN35 HRN37 HRN67 HRN34 HRN64 HRN41 HRN42 1x přepínací (AgNi) 1x přep.pro každou úroveň (AgNi) 1x přepínací (AgNi) 1x přepínací (AgNi) 2x přepínací (AgNi) 16 A 16 A 16 A 16 A 16 A 1 fázových 1 fázových 1 fázových 1 fázových 1 fázových V V V 6 30 V V V, V, V AC V AC V AC V / AC V DC 6 30 V AC 230 V, AC 400 V AC/DC 24 V Slouží k hlídání napájecího napětí pro spotřebiče nachýlené na toleranci napájení, ochrana zařízení před podpětím / přepětím... Hlídá úroveň nadpětí a podpětí samostatně. Nastavitelná prodleva 010 s. Slouží k hlídání napájecího napětí pro spotřebiče nachýlené na toleranci napájení, ochrana zařízení před podpětím / přepětím... Má nezávislé výstupní relé pro každou úroveň napětí. Slouží k hlídání napájecího napětí pro spotřebiče nachýlené na toleranci napájení, ochrana zařízení před podpětím / přepětím... Hlídá úroveň nadpětí a podpětí samostatně. Nastavitelná prodleva 010 s. Slouží k hlídání napájecího napětí pro spotřebiče nachýlené na toleranci napájení, ochrana zařízení před podpětím / přepětím... Rozsahem je předurčeno pro hlídání bateriových obvodů. Funkce: HRN41: HYSTERE ZE. HRN42 OKNO. Funkce PAMĚŤ pro návrat z chybového do normálního stavuje třeba stisknout tlačítko RESET. Galvanicky oddělené napájení. HLÍDACÍ NAPĚŤOVÁ RELÉ 3 fázová V Relé pro kontrolu sledu a výpadku fáze Nap. relé pro hlídání přepětí / podpětí Nap. relé pro hlídání přepětí / podpětí Relé pro kontrolu sledu a výpadku fáze Relé pro kompletní kontrolu 3fáz. sítí Hlídání obvodů Hlíd. napětí (MAX) HRN55 HRN55N HRN57 HRN57N HRN54 HRN54N HRN56, 1 M HRN56, 3 M HRN43 HRN43N 1x přepínací (AgNi) 1x přepínací (AgNi) 1x přepínací (AgNi) 1x přepínací (AgNi) 2x přepínací (AgNi) 8 A 8 A 8 A 8 A 16 A 3 fázových 3 fázových 3 fázových 3 fázových 3 fázových % Un 3x400V/240480V 3x400/230V/138276V z hlídaného z hlídaného z hlídaného z hlídaného AC 230 V, AC 400 V, 24 V AC/DC HRN55: napájení ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází. HRN55N: napájení L1N, tzn. že relé hlídá i přerušení nulového vodiče. Slouží pro hlídání napětí v rozvaděči, ochrana přístrojů a zařízení. Možnost nastavení horní a dolní hranice napětí, při které kontakt výstupního relé vypne. Umax % Un. Umin 75 95% Un. Slouží pro hlídání napětí, sledu a výpadku fází v rozvaděči, ochrana přístrojů a zařízení. Je možno nastavit horní a dolní hranici napětí, při které kontakt výstupního relé vypne. Prodleva 0,1 10 s. Relé kontroluje sled a výpadky fází v obvodech: 3x120V 3x208V 3x240V 3x400V 3x480V 3x575V Relé hlídá a kontroluje v 3fázových sítích: napětí ve dvou úrovních (přepětí a podpětí) asymetrii fází pořadí fází výpadek fáze 12

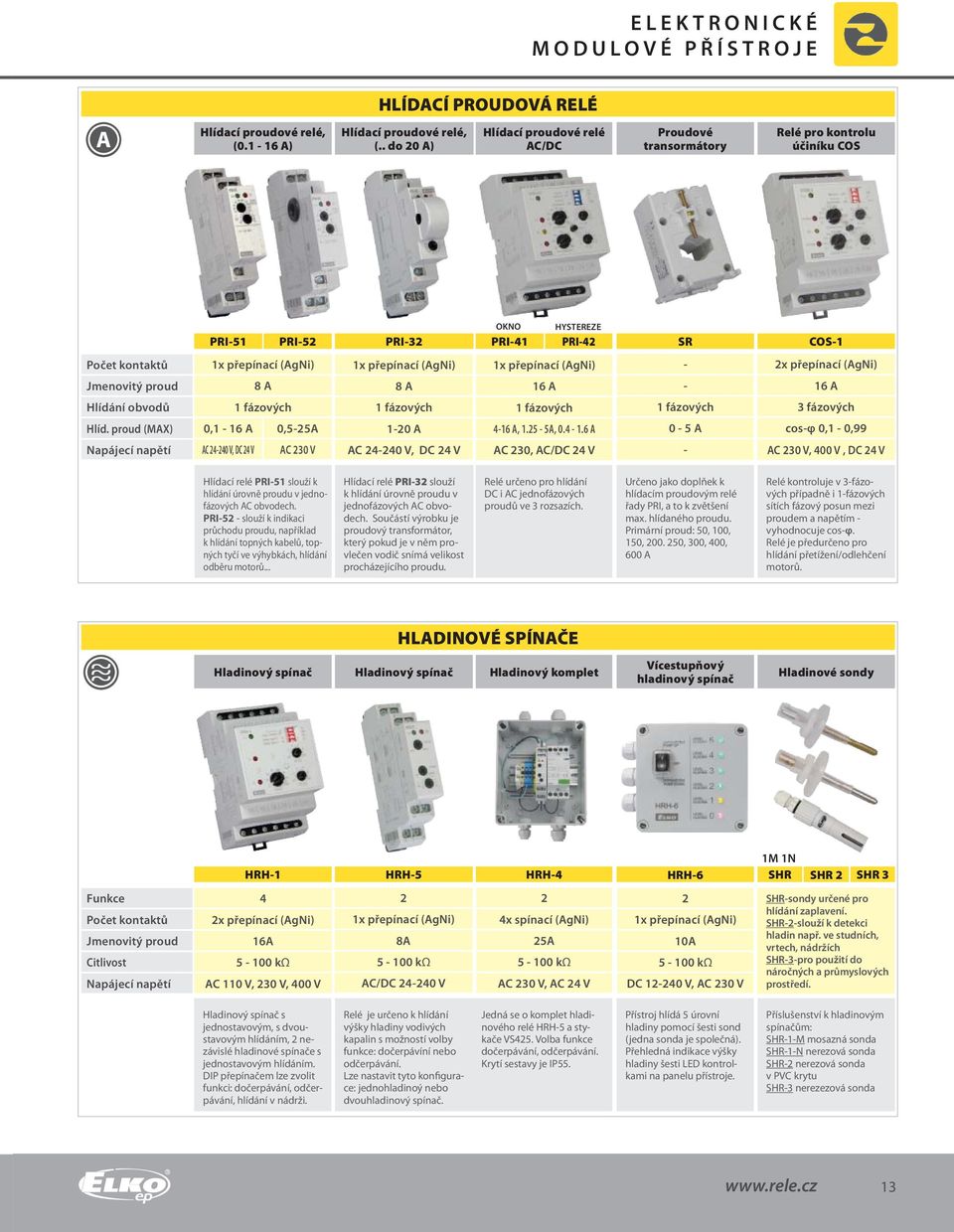

13 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE HLÍDACÍ PROUDOVÁ RELÉ A Hlídací proudové relé, ( A) Hlídací proudové relé, (.. do 20 A) Hlídací proudové relé AC/DC Proudové transormátory Relé pro kontrolu účiníku COS PRI51 PRI52 PRI32 OKNO HYSTEREZE PRI41 PRI42 SR COS1 1x přepínací (AgNi) 1x přepínací (AgNi) 1x přepínací (AgNi) 2x přepínací (AgNi) 8 A 8 A 16 A 16 A Hlídání obvodů 1 fázových 1 fázových 1 fázových 1 fázových 3 fázových Hlíd. proud (MAX) 0,1 16 A 0,525A 120 A 416 A, A, A 0 5 A cosφ 0,1 0,99 AC V, DC 24 V AC 230 V AC V, DC 24 V AC 230, AC/DC 24 V AC 230 V, 400 V, DC 24 V Hlídací relé PRI51 slouží k hlídání úrovně proudu v jednofázových AC obvodech. PRI52 slouží k indikaci průchodu proudu, například k hlídání topných kabelů, topných tyčí ve výhybkách, hlídání odběru motorů... Hlídací relé PRI32 slouží k hlídání úrovně proudu v jednofázových AC obvodech. Součástí výrobku je proudový transformátor, který pokud je v něm provlečen vodič snímá velikost procházejícího proudu. Relé určeno pro hlídání DC i AC jednofázových proudů ve 3 rozsazích. Určeno jako doplňek k hlídacím proudovým relé řady PRI, a to k zvětšení max. hlídaného proudu. Primární proud: 50, 100, 150, , 300, 400, 600 A Relé kontroluje v 3fázových případně i 1fázových sítích fázový posun mezi proudem a napětím vyhodnocuje cosφ. Relé je předurčeno pro hlídání přetížení/odlehčení motorů. HLADINOVÉ SPÍNAČE Hladinový spínač Hladinový spínač Hladinový komplet Vícestupňový hladinový spínač Hladinové sondy Funkce Citlivost 1M 1N HRH1 HRH5 HRH4 HRH6 SHR SHR 2 SHR 3 4 2x přepínací (AgNi) 16A kω AC 110 V, 230 V, 400 V 2 1x přepínací (AgNi) 8A kω AC/DC V 2 4x spínací (AgNi) 25A kω AC 230 V, AC 24 V 2 1x přepínací (AgNi) 10A kω DC V, AC 230 V SHRsondy určené pro hlídání zaplavení. SHR2slouží k detekci hladin např. ve studních, vrtech, nádržích SHR3pro použití do náročných a průmyslových prostředí. Hladinový spínač s jednostavovým, s dvoustavovým hlídáním, 2 nezávislé hladinové spínače s jednostavovým hlídáním. DIP přepínačem lze zvolit funkci: dočerpávání, odčerpávání, hlídání v nádrži. Relé je určeno k hlídání výšky hladiny vodivých kapalin s možností volby funkce: dočerpávíní nebo odčerpávání. Lze nastavit tyto konfigurace: jednohladinoý nebo dvouhladinový spínač. Jedná se o komplet hladinového relé HRH5 a stykače VS425. Volba funkce dočerpávání, odčerpávání. Krytí sestavy je IP55. Přístroj hlídá 5 úrovní hladiny pomocí šesti sond (jedna sonda je společná). Přehledná indikace výšky hladiny šesti LED kontrolkami na panelu přístroje. Příslušenství k hladinovým spínačům: SHR1M mosazná sonda SHR1N nerezová sonda SHR2 nerezová sonda v PVC krytu SHR3 nerezezová sonda 13

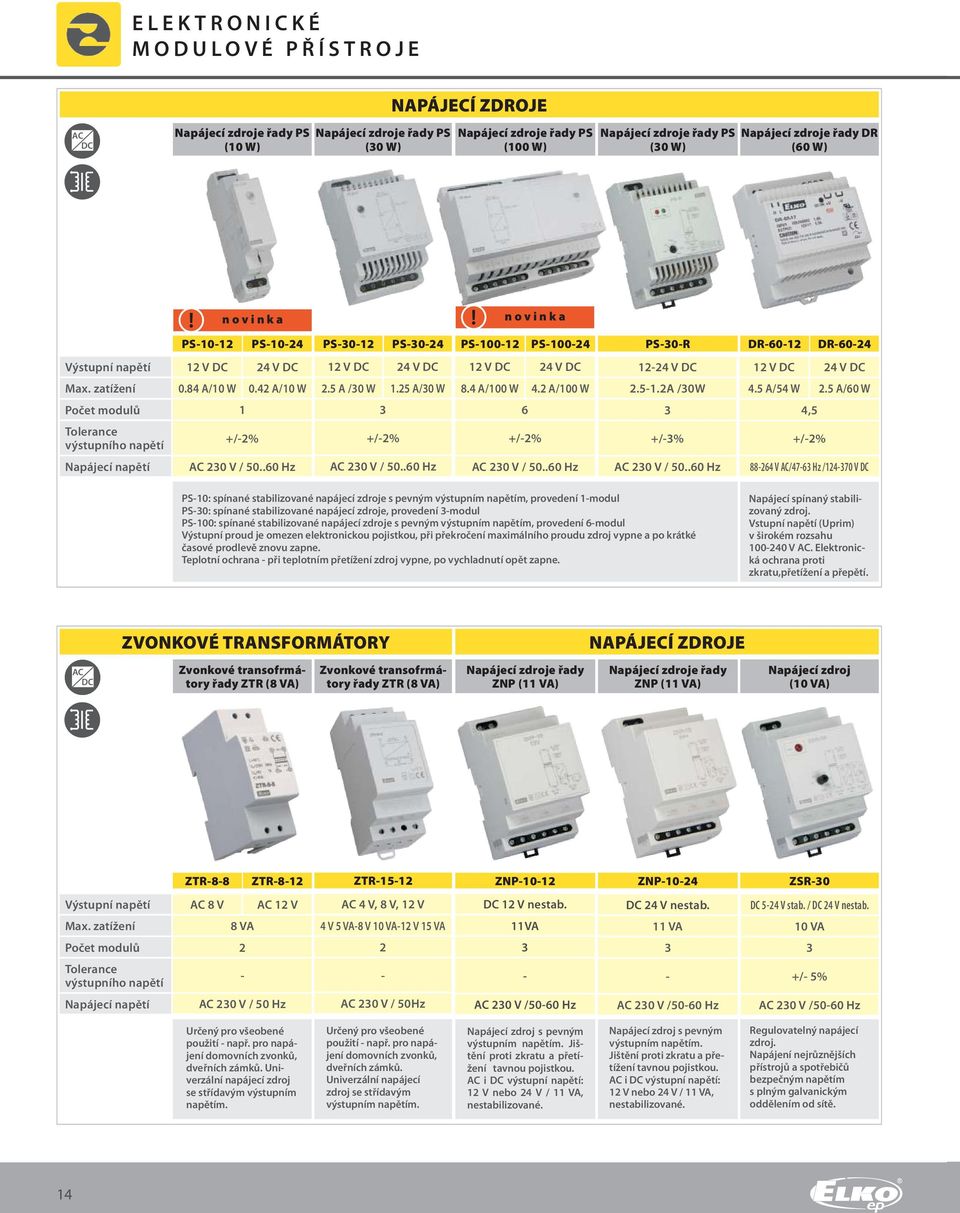

14 ELEKTRONICKÉ MODULOVÉ PŘÍSTROJE NAPÁJECÍ ZDROJE AC DC Napájecí zdroje řady PS (10 W) Napájecí zdroje řady PS (30 W) Napájecí zdroje řady PS (100 W) Napájecí zdroje řady PS (30 W) Napájecí zdroje řady DR (60 W) novinka novinka PS1012 PS1024 PS3012 PS3024 PS10012 PS10024 PS30R DR6012 DR6024 Výstupní napětí 12 V DC 24 V DC 12 V DC 24 V DC 12 V DC 24 V DC 1224 V DC 12 V DC 24 V DC Max. zatížení 0.84 A/10 W 0.42 A/10 W 2.5 A /30 W 1.25 A/30 W 8.4 A/100 W 4.2 A/100 W A /30W 4.5 A/54 W 2.5 A/60 W Počet modulů ,5 Tolerance výstupního napětí +/2% +/2% +/2% +/3% +/2% AC 230 V / Hz AC 230 V / Hz AC 230 V / Hz AC 230 V / Hz V AC/4763 Hz / V DC PS10: spínané stabilizované napájecí zdroje s pevným výstupním napětím, provedení 1modul PS30: spínané stabilizované napájecí zdroje, provedení 3modul PS100: spínané stabilizované napájecí zdroje s pevným výstupním napětím, provedení 6modul Výstupní proud je omezen elektronickou pojistkou, při překročení maximálního proudu zdroj vypne a po krátké časové prodlevě znovu zapne. Teplotní ochrana při teplotním přetížení zdroj vypne, po vychladnutí opět zapne. Napájecí spínaný stabilizovaný zdroj. Vstupní napětí (Uprim) v širokém rozsahu V AC. Elektronická ochrana proti zkratu,přetížení a přepětí. AC DC TRANSFORMATORE ZVONKOVÉ TRANSFORMÁTORY PENTRU SONERII Zvonkové transofrmátory řady ZTR (8 VA) Zvonkové Transformatoare transofrmátory řady seria ZTR (8 (8 VA) de putere VA) SURSE DE NAPÁJECÍ PUTERE ZDROJE Napájecí zdroje řady ZNP (11 VA) Napájecí zdroje řady ZNP (11 VA) Napájecí zdroj (10 VA) Výstupní napětí Max. zatížení Počet modulů Tolerance výstupního napětí ZTR88 ZTR812 ZTR1512 ZNP1012 ZNP1012 ZNP1024 ZSR30 AC 8 V AC 12 V 8 VA 2 AC 230 V / 50 Hz AC 4 AC V, 84 V, V 12 V 44V V 55VA8V V 10VA12V V 15VA VA 2 DC12V DC nestab. 12 V nestab. DC24V nestab. DC 24 V nestab. DC 524 V stab. / DC 24 V nestab. 10VA 11VA 11 VA 10 VA / 5% AC 230V V / 50Hz AC 230 V /5060 Hz AC 230 V /5060 Hz AC 230 V /5060 Hz Určený pro všeobené použití např. pro napájení domovních zvonků, dveřních zámků. Univerzální napájecí zdroj se střídavým výstupním napětím. Určený pro všeobené Pentru uz general cum použití např. pro napájení domovních zvonků, ar fi sursă pentru sonerii sau uşi cu blocaj electric. dveřních zámků. Protecţie impotriva Univerzální napájecí scurtcircuitului, terminale zdroj se střídavým duble de ieşire. výstupním napětím. Napájecí zdroj s pevným výstupním napětím. Jištění proti zkratu a přetížení tavnou pojistkou. AC i DC výstupní napětí: 12 V nebo 24 V / 11 VA, nestabilizované. Napájecí zdroj s pevným výstupním napětím. Jištění proti zkratu a přetížení tavnou pojistkou. AC i DC výstupní napětí: 12 V nebo 24 V / 11 VA, nestabilizované. Regulovatelný napájecí zdroj. Napájení nejrůznějších přístrojů a spotřebičů bezpečným napětím s plným galvanickým oddělením od sítě. 14

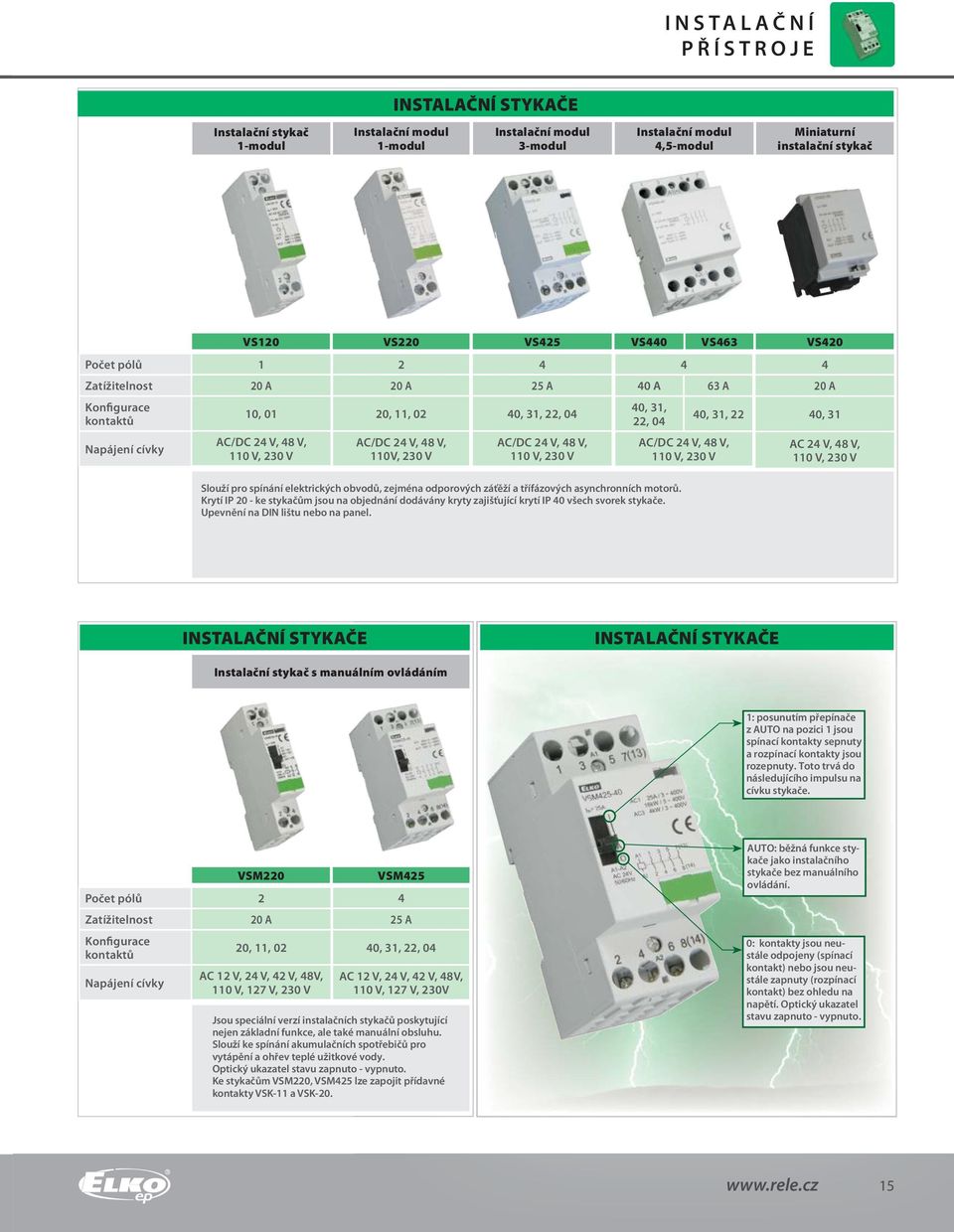

15 INSTALAČNÍ PŘÍSTROJE INSTALAČNÍ STYKAČE Instalační stykač 1modul Instalační modul 1modul Instalační modul 3modul Instalační modul 4,5modul Miniaturní instalační stykač Počet pólů Zatížitelnost Konfigurace kontaktů Napájení cívky VS120 VS220 VS425 VS440 VS463 VS A 10, A 20, 11, A 40, 31, 22, A 40, 31, 22, A 40, 31, A 40, 31 AC/DC 24 V, 48 V, 110 V, 230 V AC/DC 24 V, 48 V, 110V, 230 V AC/DC 24 V, 48 V, 110 V, 230 V AC/DC 24 V, 48 V, 110 V, 230 V AC 24 V, 48 V, 110 V, 230 V Slouží pro spínání elektrických obvodů, zejména odporových záťěží a třífázových asynchronních motorů. Krytí IP 20 ke stykačům jsou na objednání dodávány kryty zajišťující krytí IP 40 všech svorek stykače. Upevnění na DIN lištu nebo na panel. INSTALAČNÍ STYKAČE INSTALAČNÍ STYKAČE Instalační stykač s manuálním ovládáním 1: posunutím přepínače z AUTO na pozici 1 jsou spínací kontakty sepnuty a rozpínací kontakty jsou rozepnuty. Toto trvá do následujícího impulsu na cívku stykače. Počet pólů Zatížitelnost Konfigurace kontaktů Napájení cívky VSM A 20, 11, 02 AC 12 V, 24 V, 42 V, 48V, 110 V, 127 V, 230 V VSM A 40, 31, 22, 04 AC 12 V, 24 V, 42 V, 48V, 110 V, 127 V, 230V Jsou speciální verzí instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu. Slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody. Optický ukazatel stavu zapnuto vypnuto. Ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK11 a VSK20. AUTO: běžná funkce stykače jako instalačního stykače bez manuálního ovládání. 0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále zapnuty (rozpínací kontakt) bez ohledu na napětí. Optický ukazatel stavu zapnuto vypnuto. 15

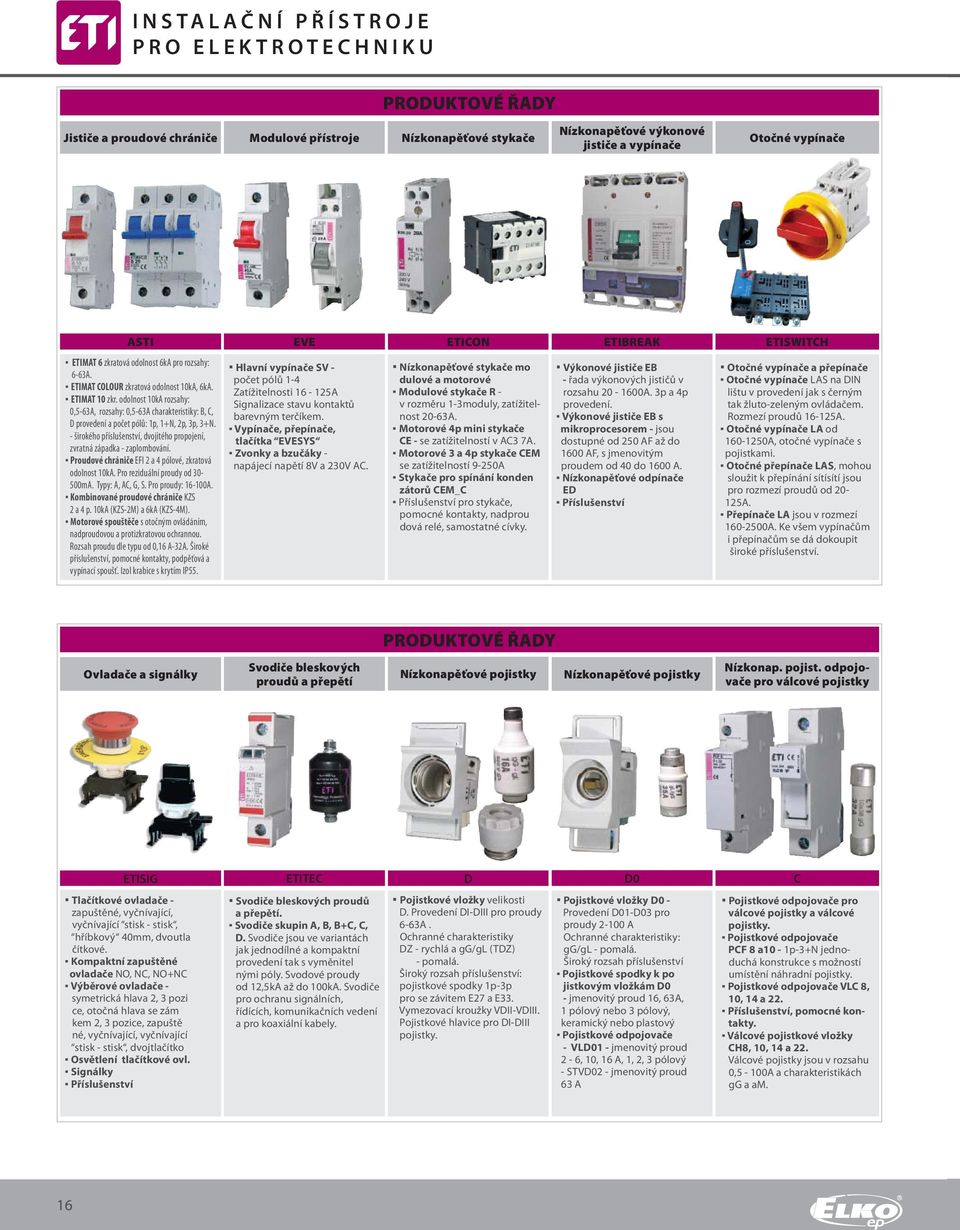

16 INSTALAČNÍ PŘÍSTROJE PRO ELEKTROTECHNIKU PRODUKTOVÉ ŘADY Nízkonapěťové výkonové Jističe a proudové chrániče Modulové přístroje Nízkonapěťové stykače Otočné vypínače jističe a vypínače ASTI EVE ETICON ETIBREAK ETISWITCH ETIMAT 6 zkratová odolnost 6kA pro rozsahy: 663A. ETIMAT COLOUR zkratová odolnost 10kA, 6kA. ETIMAT 10 zkr. odolnost 10kA rozsahy: 0,563A, rozsahy: 0,563A charakteristiky: B, C, D provedení a počet pólů: 1p, 1+N, 2p, 3p, 3+N. širokého příslušenství, dvojitého propojení, zvratná západka zaplombování. Proudové chrániče EFI 2 a 4 pólové, zkratová odolnost 10kA. Pro reziduální proudy od mA. Typy: A, AC, G, S. Pro proudy: 16100A. Kombinované proudové chrániče KZS 2 a 4 p. 10kA (KZS2M) a 6kA (KZS4M). Motorové spouštěče s otočným ovládáním, nadproudovou a protizkratovou ochrannou. Rozsah proudu dle typu od 0,16 A32A. Široké příslušenství, pomocné kontakty, podpěťová a vypínací spoušť. Izol krabice s krytím IP55. Hlavní vypínače SV počet pólů 14 Zatížitelnosti A Signalizace stavu kontaktů barevným terčíkem. Vypínače, přepínače, tlačítka EVESYS Zvonky a bzučáky napájecí napětí 8V a 230V AC. Nízkonapěťové stykače mo dulové a motorové Modulové stykače R v rozměru 13moduly, zatížitelnost 2063A. Motorové 4p mini stykače CE se zatížitelností v AC3 7A. Motorové 3 a 4p stykače CEM se zatížitelností 9250A Stykače pro spínání konden zátorů CEM_C Příslušenství pro stykače, pomocné kontakty, nadprou dová relé, samostatné cívky. Výkonové jističe EB řada výkonových jističů v rozsahu A. 3p a 4p provedení. Výkonové jističe EB s mikroprocesorem jsou dostupné od 250 AF až do 1600 AF, s jmenovitým proudem od 40 do 1600 A. Nízkonapěťové odpínače ED Příslušenství Otočné vypínače a přepínače Otočné vypínače LAS na DIN lištu v provedení jak s černým tak žlutozeleným ovládačem. Rozmezí proudů 16125A. Otočné vypínače LA od A, otočné vypínače s pojistkami. Otočné přepínače LAS, mohou sloužit k přepínání sítísítí jsou pro rozmezí proudů od A. Přepínače LA jsou v rozmezí A. Ke všem vypínačům i přepínačům se dá dokoupit široké příslušenství. TRANSFORMATORE PENTRU SONERII PRODUKTOVÉ ŘADY Ovladače a signálky Svodiče bleskových proudů a přepětí Nízkonapěťové pojistky Nízkonapěťové pojistky Nízkonap. pojist. odpojovače pro válcové pojistky ETISIG ETITEC ZNP1012 D D0 C Tlačítkové ovladače zapuštěné, vyčnívající, vyčnívající stisk stisk, hříbkový 40mm, dvoutla čítkové. Kompaktní zapuštěné ovladače NO, NC, NO+NC Výběrové ovladače symetrická hlava 2, 3 pozi ce, otočná hlava se zám kem 2, 3 pozice, zapuště né, vyčnívající, vyčnívající stisk stisk, dvojtlačítko Osvětlení tlačítkové ovl. Signálky Příslušenství Svodiče bleskových proudů a přepětí. Svodiče skupin A, B, B+C, C, D. Svodiče jsou ve variantách jak jednodílné a kompaktní provedení tak s vyměnitel nými póly. Svodové proudy od 12,5kA až do 100kA. Svodiče pro ochranu signálních, řídících, komunikačních vedení a pro koaxiální kabely. Pojistkové vložky velikosti D. Provedení DIDIII pro proudy 663A. Ochranné charakteristiky DZ rychlá a gg/gl (TDZ) pomalá. Široký rozsah příslušenství: pojistkové spodky 1p3p pro se závitem E27 a E33. Vymezovací kroužky VDIIVDIII. Pojistkové hlavice pro DIDIII pojistky. Pojistkové vložky D0 Provedení D01D03 pro proudy 2100 A Ochranné charakteristiky: gg/gl pomalá. Široký rozsah příslušenství Pojistkové spodky k po jistkovým vložkám D0 jmenovitý proud 16, 63A, 1 pólový nebo 3 pólový, keramický nebo plastový Pojistkové odpojovače VLD01 jmenovitý proud 2 6, 10, 16 A, 1, 2, 3 pólový STVD02 jmenovitý proud 63 A Pojistkové odpojovače pro válcové pojistky a válcové pojistky. Pojistkové odpojovače PCF 8 a10 1p3+N jednoduchá konstrukce s možností umístění náhradní pojistky. Pojistkové odpojovače VLC 8, 10, 14 a 22. Příslušenství, pomocné kontakty. Válcové pojistkové vložky CH8, 10, 14 a 22. Válcové pojistky jsou v rozsahu 0,5 100A a charakteristikách gg a am. 16

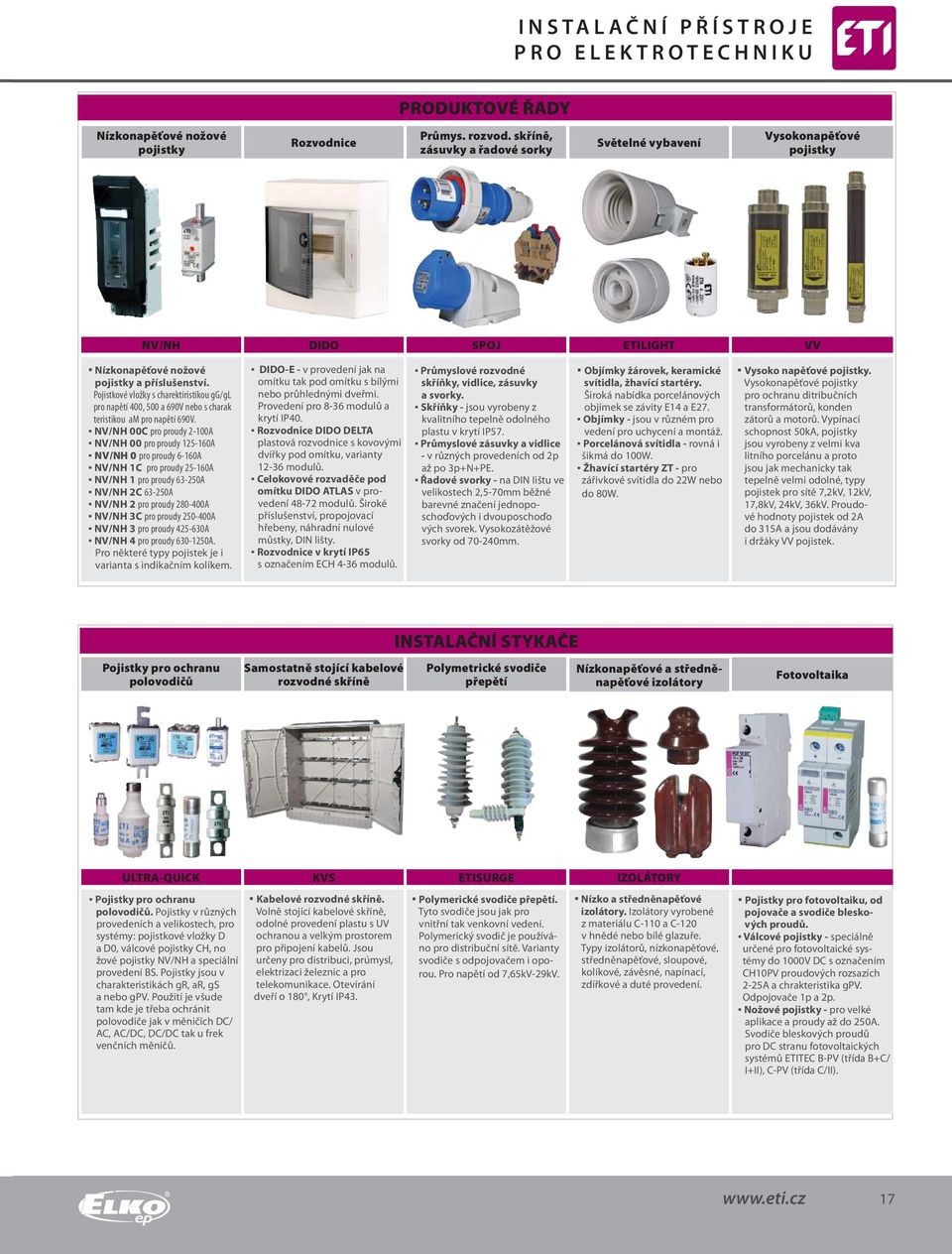

17 INSTALAČNÍ PŘÍSTROJE PRO ELEKTROTECHNIKU PRODUKTOVÉ ŘADY Nízkonapěťové nožové pojistky Rozvodnice Průmys. rozvod. skříně, zásuvky a řadové sorky Světelné vybavení Vysokonapěťové pojistky NV/NH DIDO SPOJ ETILIGHT VV Nízkonapěťové nožové pojistky a příslušenství. Pojistkové vložky s charektiristikou gg/gl pro napětí 400, 500 a 690V nebo s charak teristikou am pro napětí 690V. NV/NH 00C pro proudy 2100A NV/NH 00 pro proudy A NV/NH 0 pro proudy 6160A NV/NH 1C pro proudy 25160A NV/NH 1 pro proudy 63250A NV/NH 2C 63250A NV/NH 2 pro proudy A NV/NH 3C pro proudy A NV/NH 3 pro proudy A NV/NH 4 pro proudy A. Pro některé typy pojistek je i varianta s indikačním kolíkem. DIDOE v provedení jak na omítku tak pod omítku s bílými nebo průhlednými dveřmi. Provedení pro 836 modulů a krytí IP40. Rozvodnice DIDO DELTA plastová rozvodnice s kovovými dvířky pod omítku, varianty 1236 modulů. Celokovové rozvaděče pod omítku DIDO ATLAS v provedení 4872 modulů. Široké příslušenství, propojovací hřebeny, náhradní nulové můstky, DIN lišty. Rozvodnice v krytí IP65 s označením ECH 436 modulů. Průmyslové rozvodné skříňky, vidlice, zásuvky a svorky. Skříňky jsou vyrobeny z kvalitního tepelně odolného plastu v krytí IP57. Průmyslové zásuvky a vidlice v různých provedeních od 2p až po 3p+N+PE. Řadové svorky na DIN lištu ve velikostech 2,570mm běžné barevné značení jednoposchoďových i dvouposchoďo vých svorek. Vysokozátěžové svorky od 70240mm. Objímky žárovek, keramické svítidla, žhavící startéry. Široká nabídka porcelánových objímek se závity E14 a E27. Objímky jsou v různém pro vedení pro uchycení a montáž. Porcelánová svítidla rovná i šikmá do 100W. Žhavící startéry ZT pro zářivkové svítidla do 22W nebo do 80W. Vysoko napěťové pojistky. Vysokonapěťové pojistky pro ochranu ditribučních transformátorů, konden zátorů a motorů. Vypínací schopnost 50kA, pojistky jsou vyrobeny z velmi kva litního porcelánu a proto jsou jak mechanicky tak tepelně velmi odolné, typy pojistek pro sítě 7,2kV, 12kV, 17,8kV, 24kV, 36kV. Proudové hodnoty pojistek od 2A do 315A a jsou dodávány i držáky VV pojistek. Pojistky pro ochranu polovodičů Samostatně stojící kabelové rozvodné skříně INSTALAČNÍ STYKAČE Polymetrické svodiče přepětí Nízkonapěťové a středněnapěťové izolátory Fotovoltaika ULTRAQUICK KVS ETISURGE IZOLÁTORY Nízko a středněnapěťové izolátory. Izolátory vyrobené z materiálu C110 a C120 v hnědé nebo bílé glazuře. Typy izolátorů, nízkonapěťové, středněnapěťové, sloupové, kolíkové, závěsné, napínací, zdířkové a duté provedení. Pojistky pro ochranu polovodičů. Pojistky v různých provedeních a velikostech, pro systémy: pojistkové vložky D a D0, válcové pojistky CH, no žové pojistky NV/NH a speciální provedení BS. Pojistky jsou v charakteristikách gr, ar, gs a nebo gpv. Použití je všude tam kde je třeba ochránit polovodiče jak v měničích DC/ AC, AC/DC, DC/DC tak u frek venčních měničů. Kabelové rozvodné skříně. Volně stojící kabelové skříně, odolné provedení plastu s UV ochranou a velkým prostorem pro připojení kabelů. Jsou určeny pro distribuci, prúmysl, elektrizaci železnic a pro telekomunikace. Otevírání dveří o 180, Krytí IP43. Polymerické svodiče přepětí. Tyto svodiče jsou jak pro vnitřní tak venkovní vedení. Polymerický svodič je používáno pro distribuční sítě. Varianty svodiče s odpojovačem i oporou. Pro napětí od 7,65kV29kV. Pojistky pro fotovoltaiku, od pojovače a svodiče bleskových proudů. Válcové pojistky speciálně určené pro fotovoltaické systémy do 1000V DC s označením CH10PV proudových rozsazích 225A a chrakteristika gpv. Odpojovače 1p a 2p. Nožové pojistky pro velké aplikace a proudy až do 250A. Svodiče bleskových proudů pro DC stranu fotovoltaických systémů ETITEC BPV (třída B+C/ I+II), CPV (třída C/II). 17

18 DOMOVNÍ VYPÍNAČE A ZÁSUVKY DESIGNOVÉ ŘADY: UKÁZKA PŘÍSTROJŮ MEC21 BASE plast AQUARELLA metalic Ovládací přístroje Zásuvky CRYSTAL sklo METALLO kov spínače spínače se zámkem přepínače otočné přpínače stmívací přepínače tlačítka vypínač, vypínač ovládaný tahem žaluziové ovladače žaluziové ovladače s IR senzorem digitální spínací hodiny detektory pohybu kartový spínač Jazz Sound audio systémové jednotky standartní Schuko, EUROUSA keramnické datové Cat 5, Cat 6 radiové, televizní, satelitní, datové telefonní Mechanismy MEC21jsou zhotoveny ze speciální slitiny nehořlavých plastů, které díky své pevnosti a pružnosti zabraňují zničení či poškození těla přístroje. Plastové provedení mechanismu zárověň zajišťuje bezpečnou izolaci od vodivých částí instalace. Montážní rámeček je pevnou součástí přístroje. Celý přístroj je kompaktní, lehký a umožňuje tak snadnou a rychlou montáž bez použití nástroje. Hloubka přístroje pouze 20mm umožňující montáž do přístrojové krabice. Možnost upevnění přístroje šrouby nebo rozpěrkami. Zdvojené svorky na každém pólu um ožňují vícenásobné propojení bez nutnosti dalších svorek. ARBORE dřevo PETRA žula Interaktivní simulátor výběru designu, i s volbou barvy a struktury stěn najdete na Designová řada Násobky r. Rámeček / kryt Barva bílá TBR Base 1 až 5 rámeček slonová kost TMR AQUARELLA CRYSTAL METALLO ARBORE PETRA 1 až 5 rámeček 1 až 4rámeček 1 až 4rámeček 1 až 4rámeček 1 až 4rámeček led perleť šedá hliník sklo / ledová sklo / perleťová sklo / šedá sklo / hliníková inox / hliníková hliník / šedá nikl / šedá zlato / perleťová chrom / šedá titan / perleťová buk / perleťová třešeň / perleťová ořech / hliníková mahagon / šedá žulo / ledová žula / perleťová žula / šedá žula / hliníková TGE TPE TIS TAL TCG TCP TCS TCA TIA TUS TQS TOP TRS TTP TFP TJP TNA TMS TGG TGP TGS TGA Kompletní přehled designů najdete v "Přehledovém katalogu LOGUS90 ". Objednací čísla a technické informace najdete v "Technickém katalogu LOGUS90 " : Spínač 1 pólový řaz : Přepínač dvojitý střídavý 21111: Zásuvka Kryty přístroje Rámeček i kryt je možné díky "chytrým klipům" na přední straně přístroje "nacvaknout", a tak jednoduše obměnit a přizpůsobit změnám interiéru. Příklad objednání + + = Přístroj MEC21 Rámeček Kryt obj. číslo: obj. číslo: Txx obj. číslo: 90.. Txx TBR TBR = spínač 1 pólový = 1 rámeček, plast/bílá = kryt jednoduchý, bílá TCS TAL = zásuvka = 3 rámeček, sklo/šedá = kryt zásuvky, hliník. Kompletní přístroj 21011, TBR TBR přístroj, rámeček, kryt 18

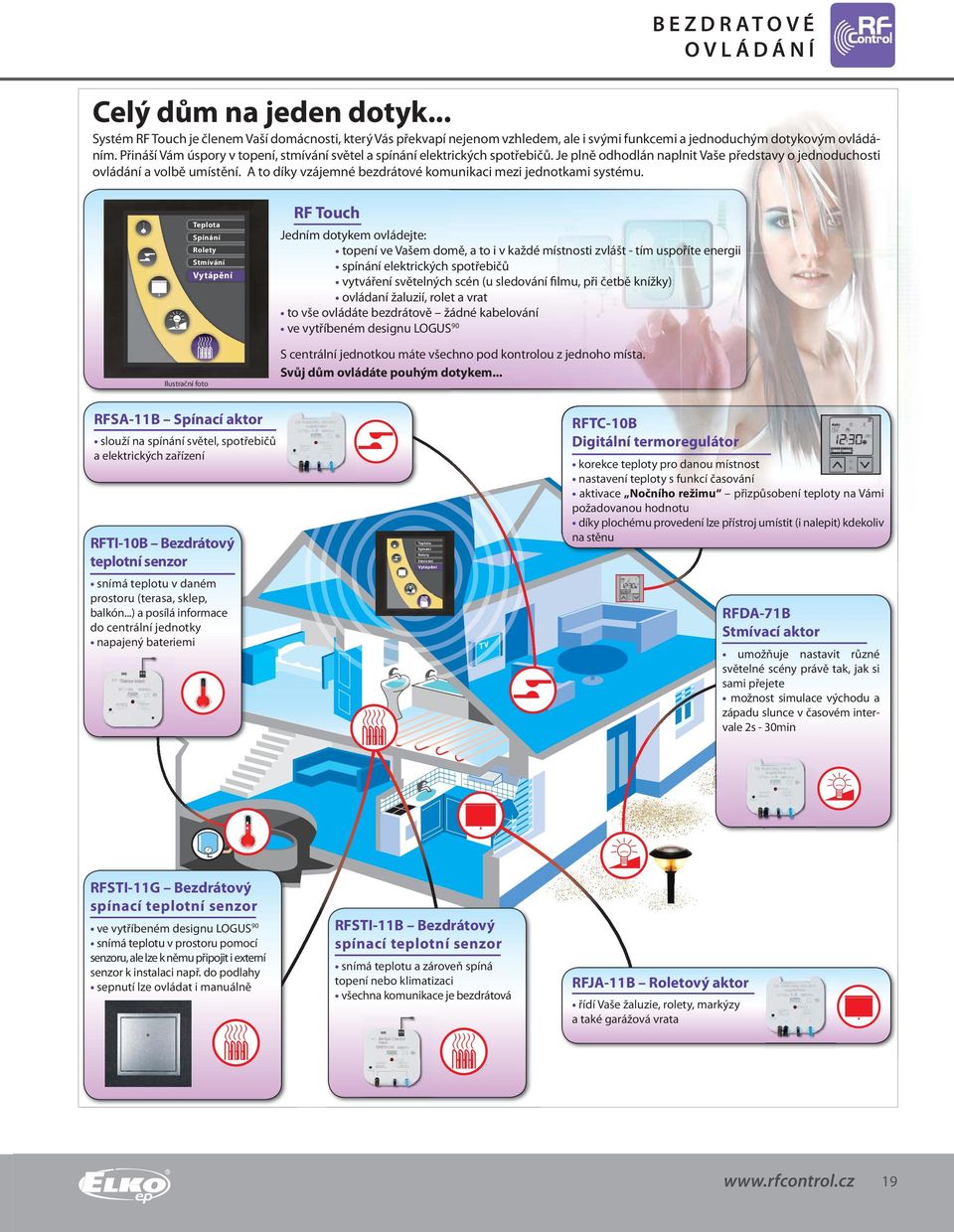

19 BEZDRATOVÉ OVLÁDÁNÍ Celý dům na jeden dotyk... Systém RF Touch je členem Vaší domácnosti, který Vás překvapí nejenom vzhledem, ale i svými funkcemi a jednoduchým dotykovým ovládáním. Přináší Vám úspory v topení, stmívání světel a spínání elektrických spotřebičů. Je plně odhodlán naplnit Vaše představy o jednoduchosti ovládání a volbě umístění. A to díky vzájemné bezdrátové komunikaci mezi jednotkami systému. Teplota Spínání Rolety Stmívání Vytápění Ilustrační foto RF Touch Jedním dotykem ovládejte: topení ve Vašem domě, a to i v každé místnosti zvlášt tím uspoříte energii spínání elektrických spotřebičů vytváření světelných scén (u sledování filmu, při četbě knížky) ovládaní žaluzií, rolet a vrat to vše ovládáte bezdrátově žádné kabelování ve vytříbeném designu LOGUS 90 S centrální jednotkou máte všechno pod kontrolou z jednoho místa. Svůj dům ovládáte pouhým dotykem... RFSA11B Spínací aktor slouží na spínání světel, spotřebičů a elektrických zařízení RFTI10B Bezdrátový teplotní senzor snímá teplotu v daném prostoru (terasa, sklep, balkón...) a posílá informace do centrální jednotky napajený bateriemi Teplota Spínání Rolety Stmívání Vytápění RFTC10B Digitální termoregulátor korekce teploty pro danou místnost nastavení teploty s funkcí časování aktivace Nočního režimu přizpůsobení teploty na Vámi požadovanou hodnotu díky plochému provedení lze přístroj umístit (i nalepit) kdekoliv na stěnu RFDA71B Stmívací aktor umožňuje nastavit různé světelné scény právě tak, jak si sami přejete možnost simulace východu a západu slunce v časovém intervale 2s 30min RFSTI11G Bezdrátový spínací teplotní senzor ve vytříbeném designu LOGUS 90 snímá teplotu v prostoru pomocí senzoru, ale lze k němu připojit i externí senzor k instalaci např. do podlahy sepnutí lze ovládat i manuálně RFSTI11B Bezdrátový spínací teplotní senzor snímá teplotu a zároveň spíná topení nebo klimatizaci všechna komunikace je bezdrátová RFJA11B Roletový aktor řídí Vaše žaluzie, rolety, markýzy a také garážová vrata Switch Thermo Input 19

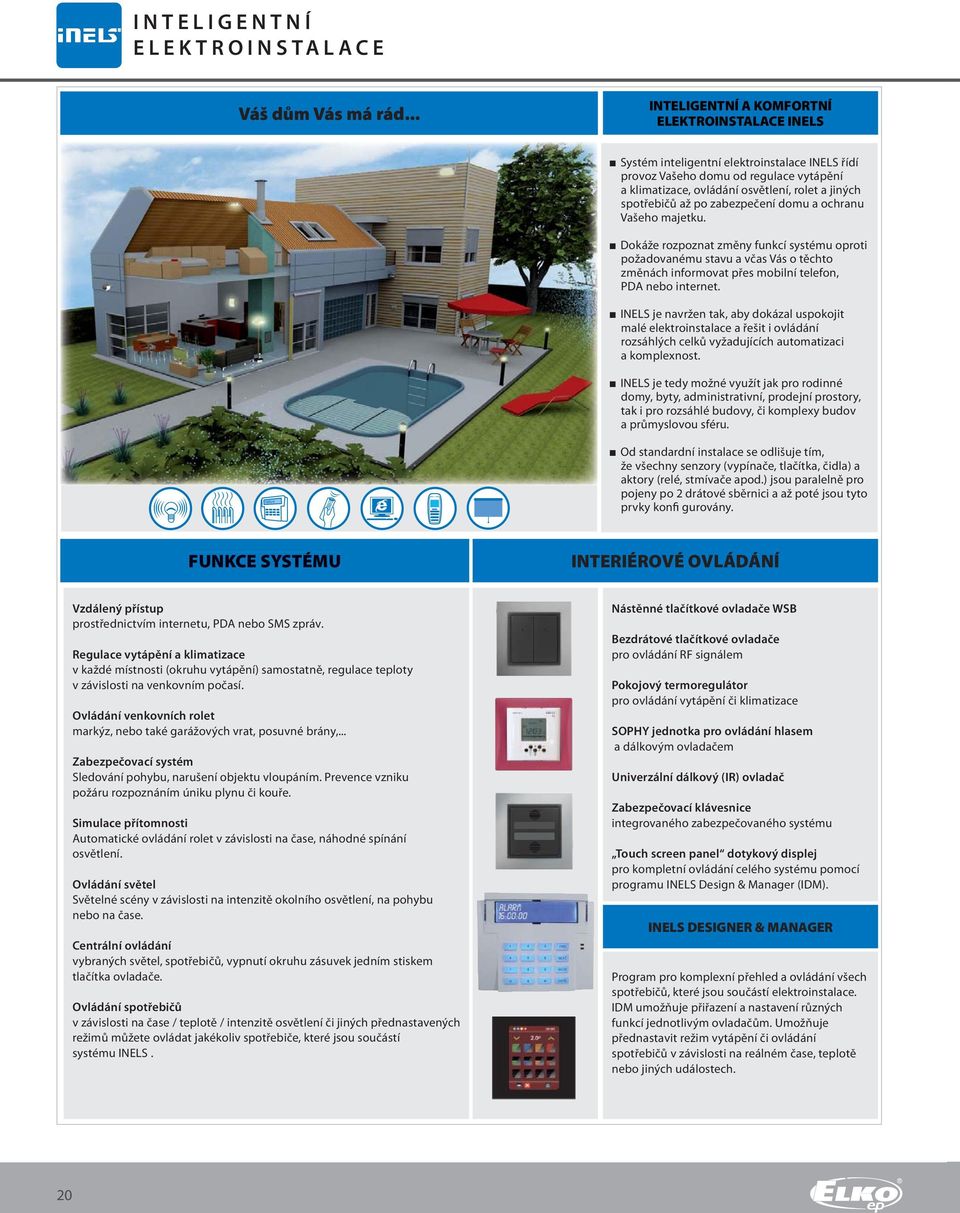

20 INTELIGENTNÍ ELEKTROINSTALACE Váš dům Vás má rád... INTELIGENTNÍ A KOMFORTNÍ ELEKTROINSTALACE INELS Systém inteligentní elektroinstalace INELS řídí provoz Vašeho domu od regulace vytápění a klimatizace, ovládání osvětlení, rolet a jiných spotřebičů až po zabezpečení domu a ochranu Vašeho majetku. Dokáže rozpoznat změny funkcí systému oproti požadovanému stavu a včas Vás o těchto změnách informovat přes mobilní telefon, PDA nebo internet. INELS je navržen tak, aby dokázal uspokojit malé elektroinstalace a řešit i ovládání rozsáhlých celků vyžadujících automatizaci a komplexnost. INELS je tedy možné využít jak pro rodinné domy, byty, administrativní, prodejní prostory, tak i pro rozsáhlé budovy, či komplexy budov a průmyslovou sféru. Od standardní instalace se odlišuje tím, že všechny senzory (vypínače, tlačítka, čidla) a aktory (relé, stmívače apod.) jsou paralelně pro pojeny po 2 drátové sběrnici a až poté jsou tyto prvky konfi gurovány. FUNKCE SYSTÉMU INTERIÉROVÉ OVLÁDÁNÍ Vzdálený přístup prostřednictvím internetu, PDA nebo SMS zpráv. Regulace vytápění a klimatizace v každé místnosti (okruhu vytápění) samostatně, regulace teploty v závislosti na venkovním počasí. Ovládání venkovních rolet markýz, nebo také garážových vrat, posuvné brány,... Zabezpečovací systém Sledování pohybu, narušení objektu vloupáním. Prevence vzniku požáru rozpoznáním úniku plynu či kouře. Simulace přítomnosti Automatické ovládání rolet v závislosti na čase, náhodné spínání osvětlení. Ovládání světel Světelné scény v závislosti na intenzitě okolního osvětlení, na pohybu nebo na čase. Centrální ovládání vybraných světel, spotřebičů, vypnutí okruhu zásuvek jedním stiskem tlačítka ovladače. Ovládání spotřebičů v závislosti na čase / teplotě / intenzitě osvětlení či jiných přednastavených režimů můžete ovládat jakékoliv spotřebiče, které jsou součástí systému INELS. Nástěnné tlačítkové ovladače WSB Bezdrátové tlačítkové ovladače pro ovládání RF signálem Pokojový termoregulátor pro ovládání vytápění či klimatizace SOPHY jednotka pro ovládání hlasem a dálkovým ovladačem Univerzální dálkový (IR) ovladač Zabezpečovací klávesnice integrovaného zabezpečovaného systému Touch screen panel dotykový displej pro kompletní ovládání celého systému pomocí programu INELS Design & Manager (IDM). INELS DESIGNER & MANAGER Program pro komplexní přehled a ovládání všech spotřebičů, které jsou součástí elektroinstalace. IDM umožňuje přiřazení a nastavení různých funkcí jednotlivým ovladačům. Umožňuje přednastavit režim vytápění či ovládání spotřebičů v závislosti na reálném čase, teplotě nebo jiných událostech. 20
