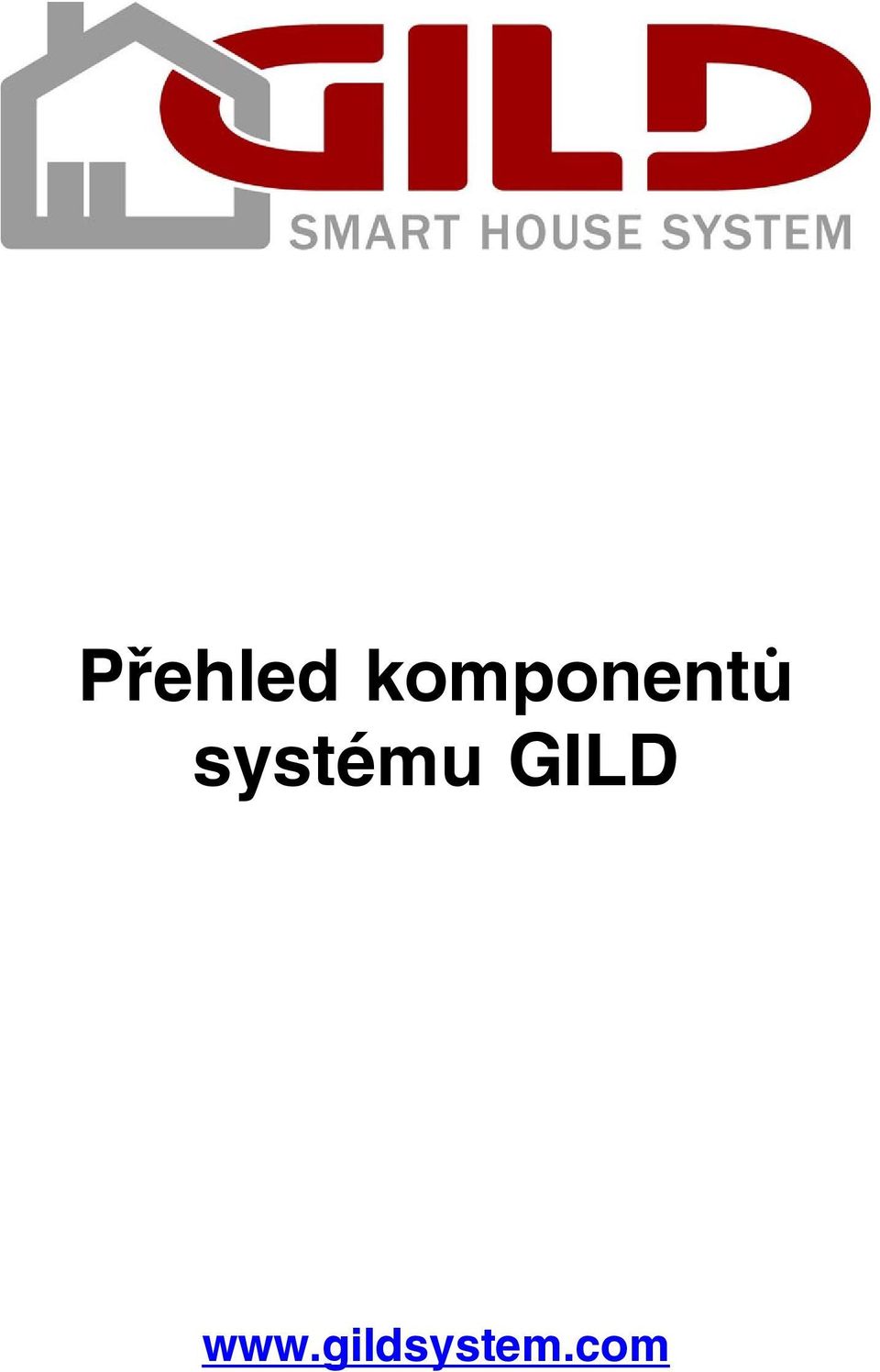

Přehled komponentů systému GILD

Transkript

1 Přehled komponentů systému GILD

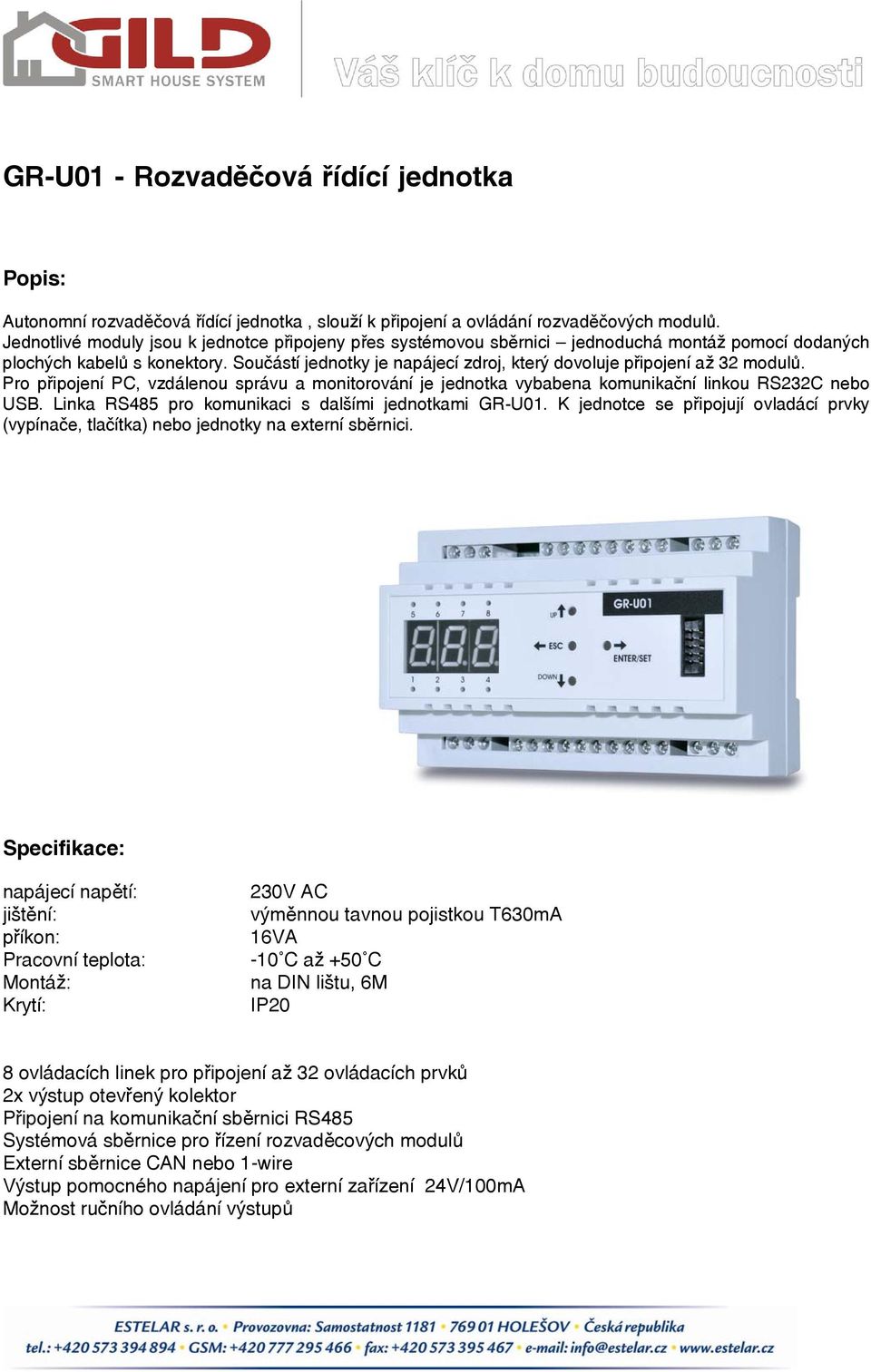

2 GR-U01 - Rozvaděčová řídící jednotka Autonomní rozvaděčová řídící jednotka, slouží k připojení a ovládání rozvaděčových modulů. Jednotlivé moduly jsou k jednotce připojeny přes systémovou sběrnici jednoduchá montáž pomocí dodaných plochých kabelů s konektory. Součástí jednotky je napájecí zdroj, který dovoluje připojení až 32 modulů. Pro připojení PC, vzdálenou správu a monitorování je jednotka vybabena komunikační linkou RS232C nebo USB. Linka RS485 pro komunikaci s dalšími jednotkami GR-U01. K jednotce se připojují ovladácí prvky (vypínače, tlačítka) nebo jednotky na externí sběrnici. jištění: příkon: Krytí: 230V AC výměnnou tavnou pojistkou T630mA 16VA na DIN lištu, 6M IP20 8 ovládacích linek pro připojení až 32 ovládacích prvků 2x výstup otevřený kolektor Připojení na komunikační sběrnici RS485 Systémová sběrnice pro řízení rozvaděcových modulů Externí sběrnice CAN nebo 1-wire Výstup pomocného napájení pro externí zařízení 24V/100mA Možnost ručního ovládání výstupů

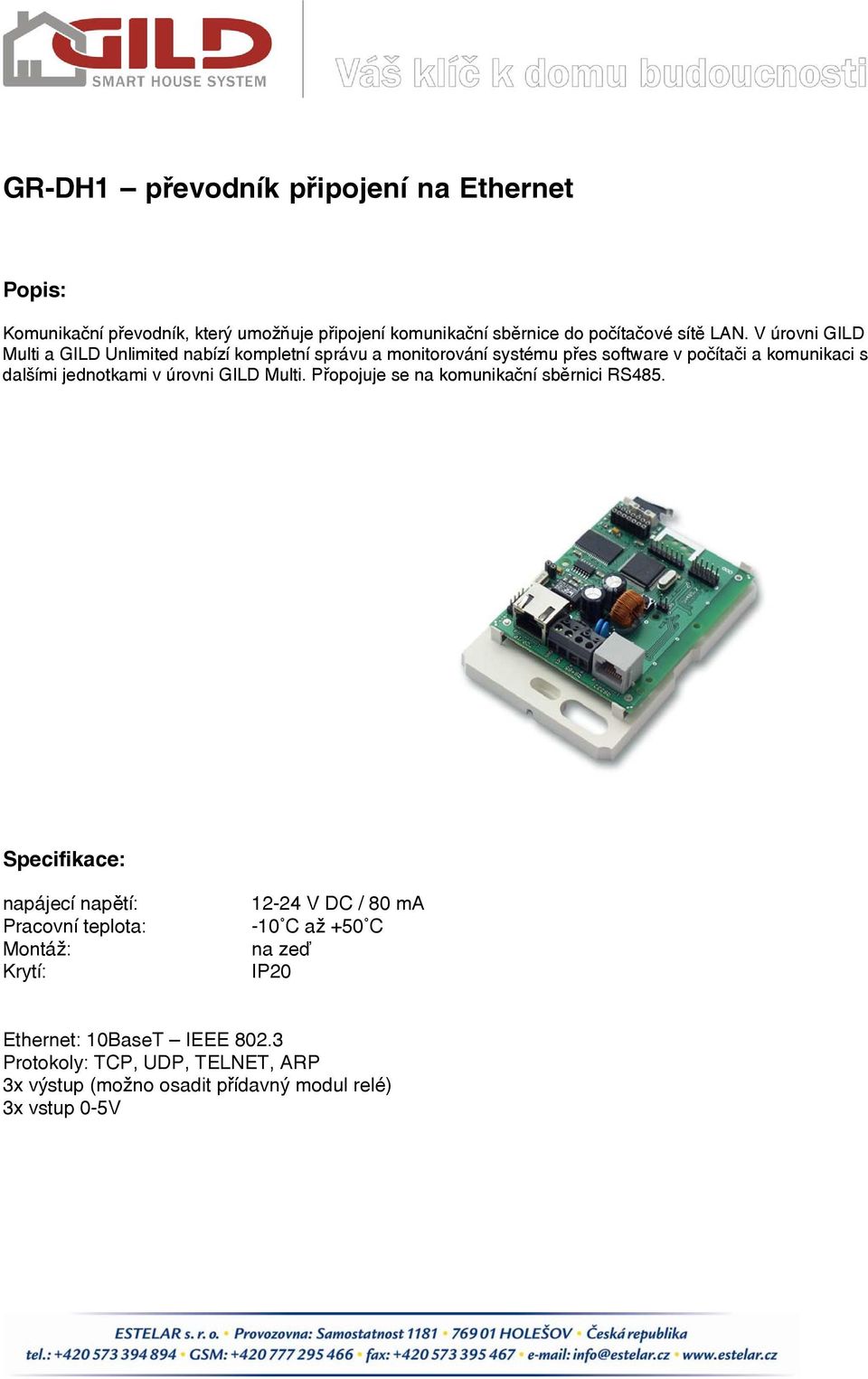

3 GR-DH1 převodník připojení na Ethernet Komunikační převodník, který umožňuje připojení komunikační sběrnice do počítačové sítě LAN. V úrovni GILD Multi a GILD Unlimited nabízí kompletní správu a monitorování systému přes software v počítači a komunikaci s dalšími jednotkami v úrovni GILD Multi. Přopojuje se na komunikační sběrnici RS485. Krytí: V DC / 80 ma na zeď IP20 Ethernet: 10BaseT IEEE Protokoly: TCP, UDP, TELNET, ARP 3x výstup (možno osadit přídavný modul relé) 3x vstup 0-5V

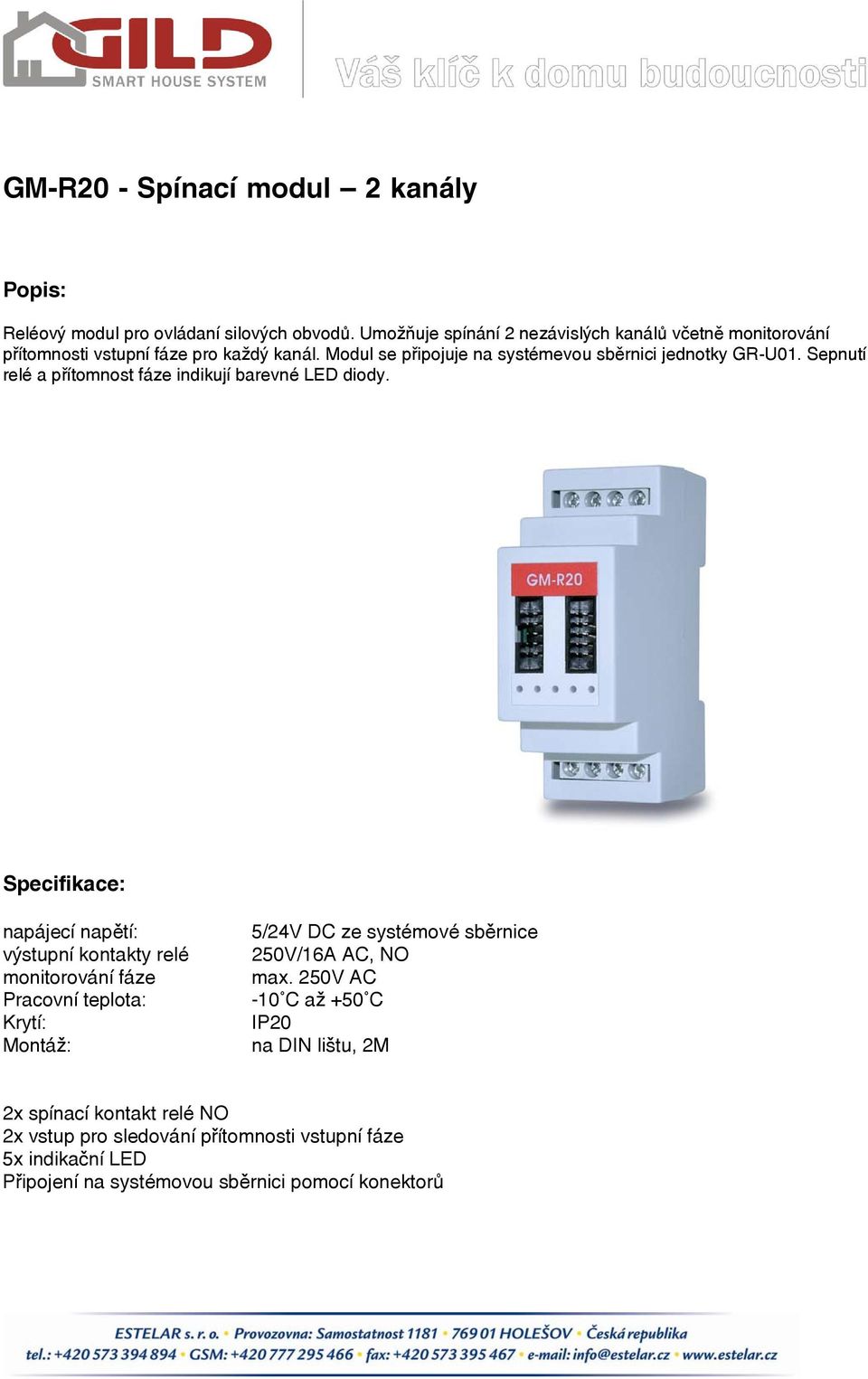

4 GM-R20 - Spínací modul 2 kanály Reléový modul pro ovládaní silových obvodů. Umožňuje spínání 2 nezávislých kanálů včetně monitorování přítomnosti vstupní fáze pro každý kanál. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Sepnutí relé a přítomnost fáze indikují barevné LED diody. výstupní kontakty relé monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC, NO max. 250V AC IP20 na DIN lištu, 2M 2x spínací kontakt relé NO 2x vstup pro sledování přítomnosti vstupní fáze 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů

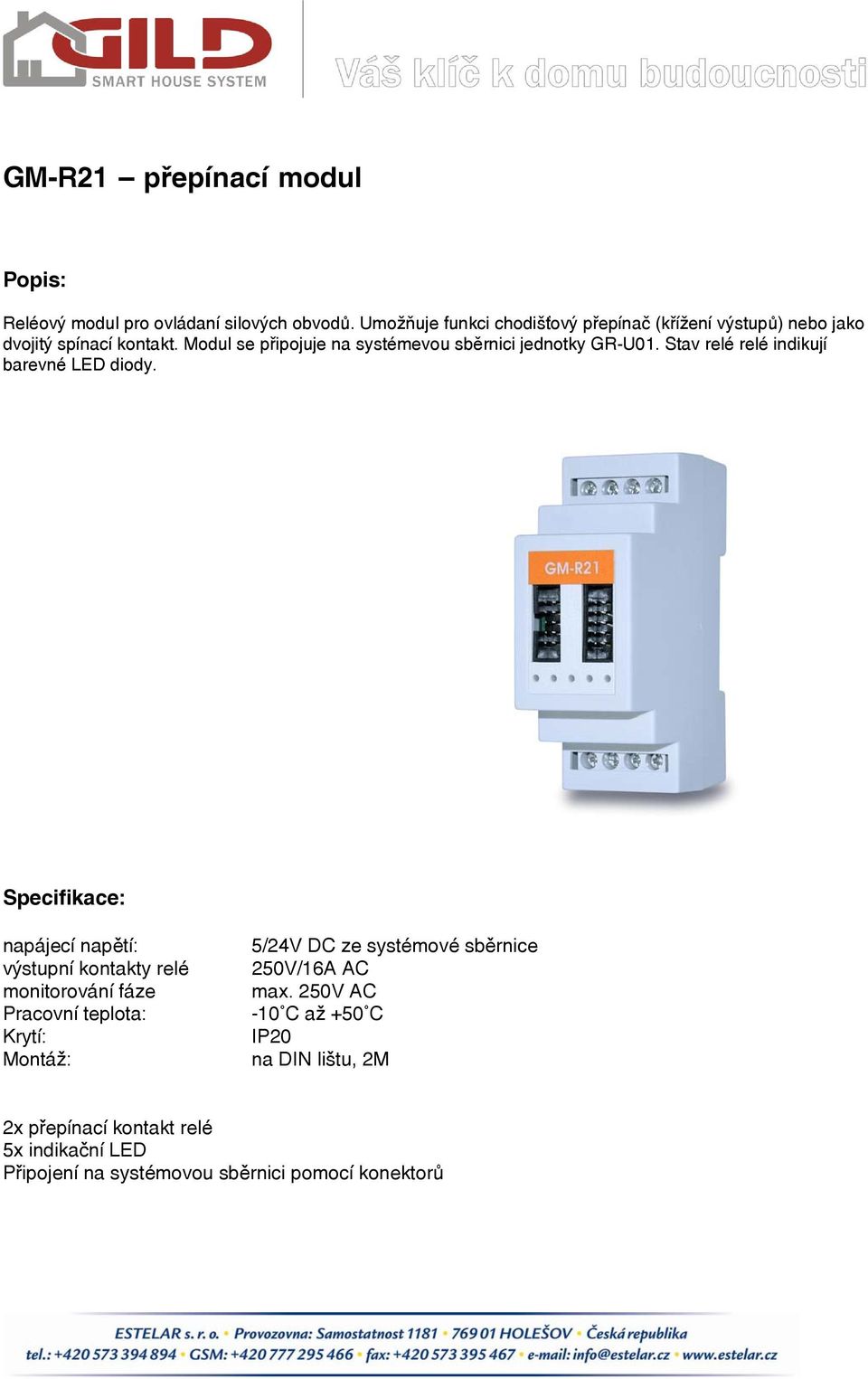

5 GM-R21 přepínací modul Reléový modul pro ovládaní silových obvodů. Umožňuje funkci chodišťový přepínač (křížení výstupů) nebo jako dvojitý spínací kontakt. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Stav relé relé indikují barevné LED diody. výstupní kontakty relé monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC max. 250V AC IP20 na DIN lištu, 2M 2x přepínací kontakt relé 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů

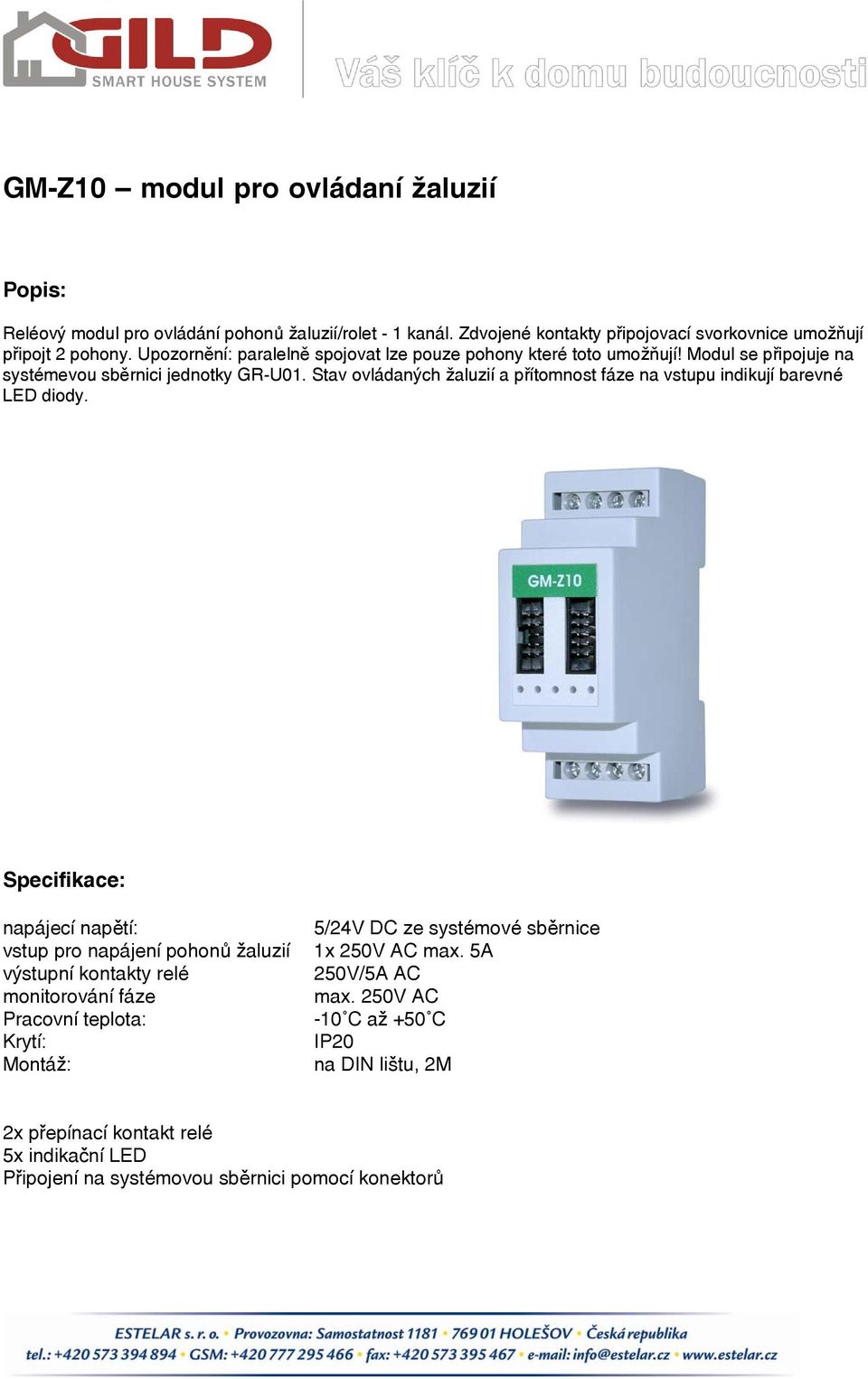

6 GM-Z10 modul pro ovládaní žaluzií Reléový modul pro ovládání pohonů žaluzií/rolet - 1 kanál. Zdvojené kontakty připojovací svorkovnice umožňují připojt 2 pohony. Upozornění: paralelně spojovat lze pouze pohony které toto umožňují! Modul se připojuje na systémevou sběrnici jednotky GR-U01. Stav ovládaných žaluzií a přítomnost fáze na vstupu indikují barevné LED diody. vstup pro napájení pohonů žaluzií výstupní kontakty relé monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 1x 250V AC max. 5A 250V/5A AC max. 250V AC IP20 na DIN lištu, 2M 2x přepínací kontakt relé 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů

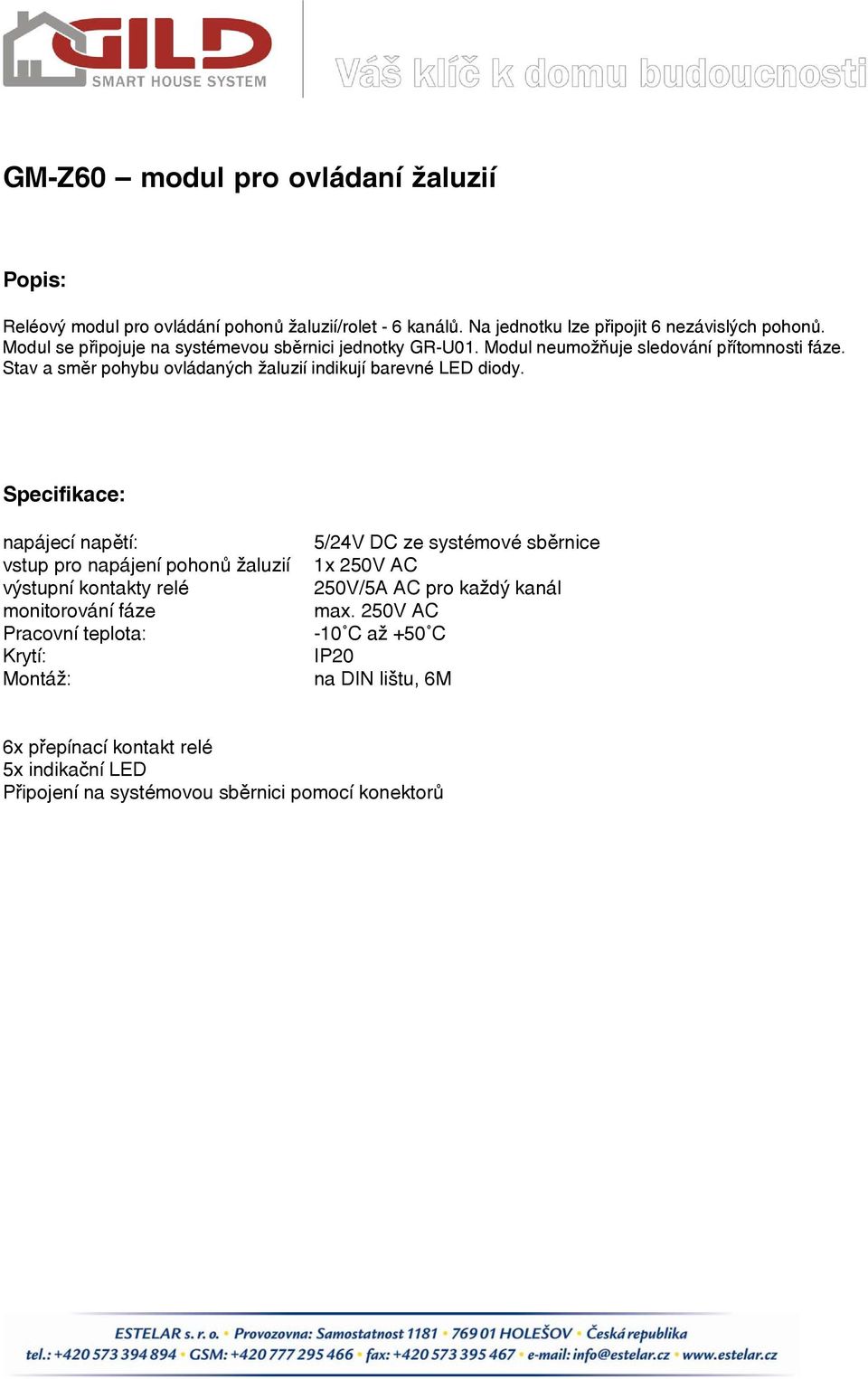

7 GM-Z60 modul pro ovládaní žaluzií Reléový modul pro ovládání pohonů žaluzií/rolet - 6 kanálů. Na jednotku lze připojit 6 nezávislých pohonů. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Modul neumožňuje sledování přítomnosti fáze. Stav a směr pohybu ovládaných žaluzií indikují barevné LED diody. vstup pro napájení pohonů žaluzií výstupní kontakty relé monitorování fáze Krytí: 5/24V DC ze systémové sběrnice 1x 250V AC 250V/5A AC pro každý kanál max. 250V AC IP20 na DIN lištu, 6M 6x přepínací kontakt relé 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů

8 GM-IO2 proudový měřící modul Měřící modul pro monitorování silových okruhů. Jednotka obsahuje dva nezávislé kanály, na kterých lze kontrolovat přítomnost fáze na vstupu a měřit aktuální protékající proud. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. Praktické využití modulu je pro zjištění aktuální spotřeby konkrétních spotřebičů a tím zjištění nákladů na jejich provoz. Také lze s výhodou požít pro vzájemné blokování spotřebičů aby nedošlo k překročení kapacity hlavního jištění. průchozí svorky měřící rozsah Krytí: 5/24V DC ze systémové sběrnice 250V/16A AC pro každý kanál 0 16 A IP20 na DIN lištu, 2M 2x průchozí kanál pro měření 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů

9

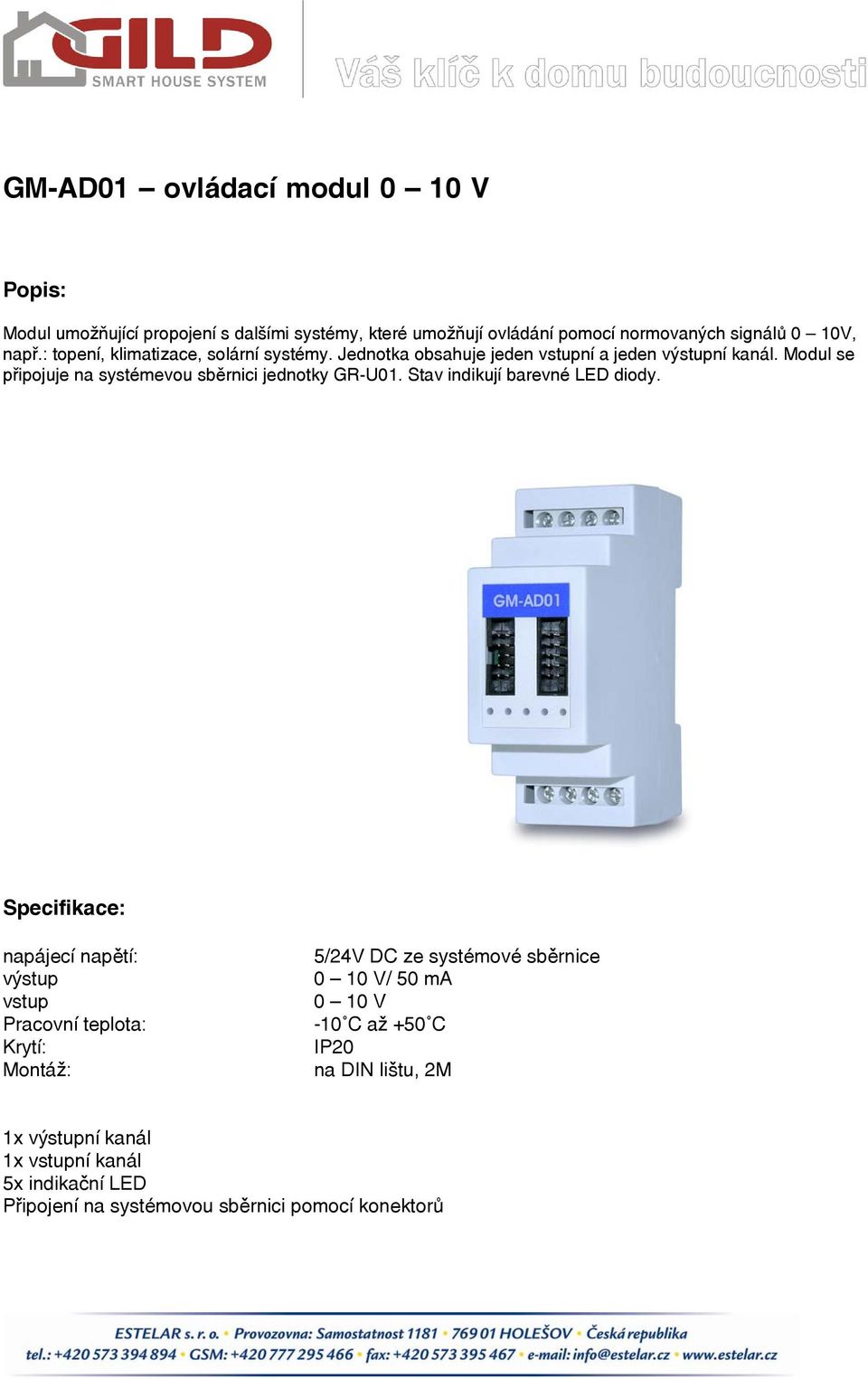

10 GM-AD01 ovládací modul 0 10 V Modul umožňující propojení s dalšími systémy, které umožňují ovládání pomocí normovaných signálů 0 10V, např.: topení, klimatizace, solární systémy. Jednotka obsahuje jeden vstupní a jeden výstupní kanál. Modul se připojuje na systémevou sběrnici jednotky GR-U01. Stav indikují barevné LED diody. výstup vstup Krytí: 5/24V DC ze systémové sběrnice 0 10 V/ 50 ma 0 10 V IP20 na DIN lištu, 2M 1x výstupní kanál 1x vstupní kanál 5x indikační LED Připojení na systémovou sběrnici pomocí konektorů

11 GA-TL04 / GA-TL01 - adresní modul externích ovladačů Adresovací svorkovnice pro připojení až 4 externích ovladačů na ovládací linku jednotky GR-U01. Typy připojených ovladačů lze libovolně kombinovat (tlačítka/spínače). Ovladačem může být libovolný bezpotenciálový spínací kontakt. Moduly GA-TL01 lze na ovládací linku řadit až do počtu 4 nebo kombinovat s modulem GA-TL04. Podmínkou je použití modulu s unikátní adresou, tj. nesmí být vřazeny dva stejné ID čísla. GA-TL04 - modul pro připojení až 4 ovladačů GA-TL01 - modul pro připojení jednoho ovladače, s pevnou adresací V z ovládací linky do krabice KU-68 1x bezpotenciálový ovladač - tlačítko/spínač pro GA-TL01 4x bezpotenciálový ovladač - tlačítko/spínač GA-TL04 Připojení na ovládací linku pomocí bezšroubové svorkovnice

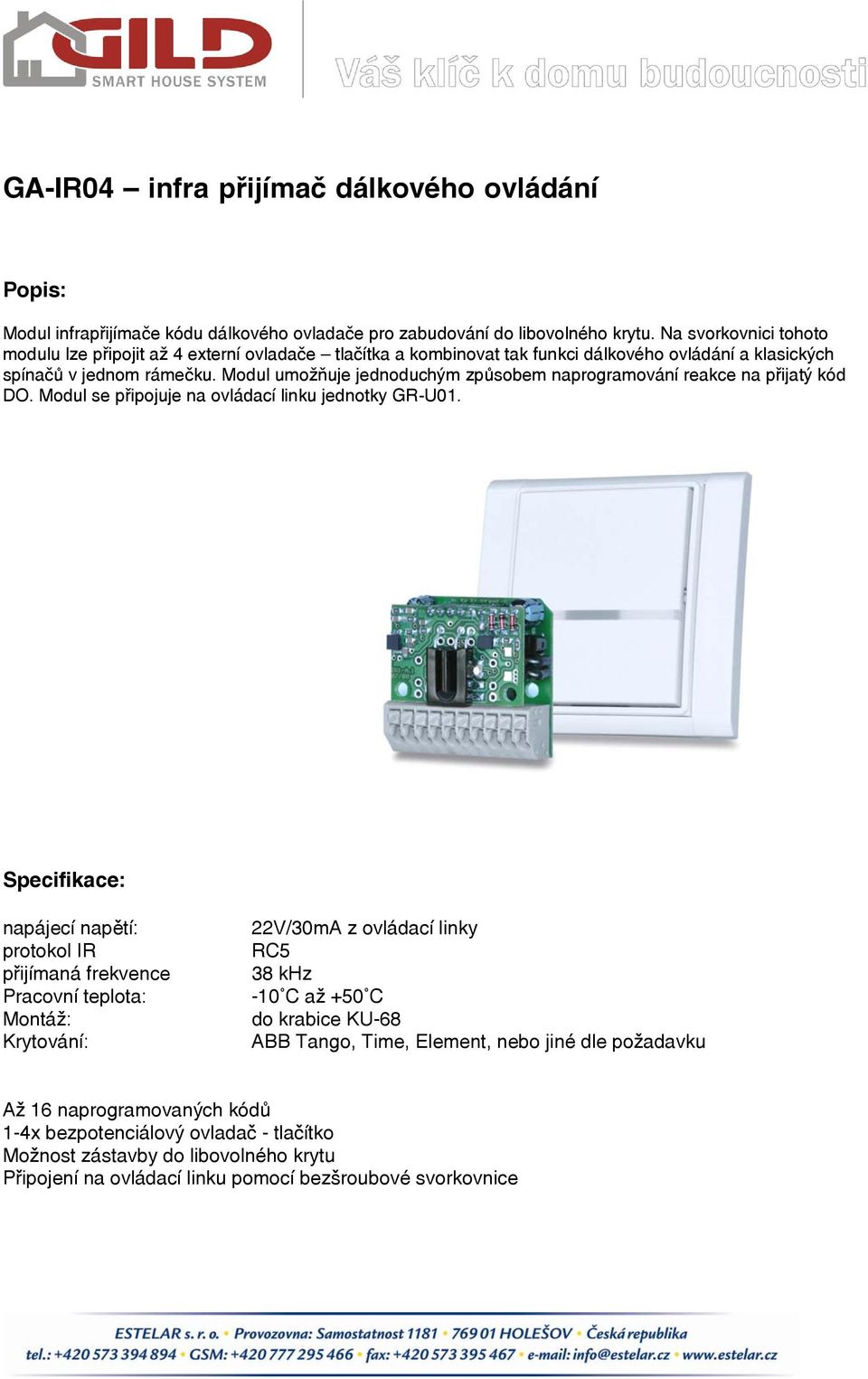

12 GA-IR04 infra přijímač dálkového ovládání Modul infrapřijímače kódu dálkového ovladače pro zabudování do libovolného krytu. Na svorkovnici tohoto modulu lze připojit až 4 externí ovladače tlačítka a kombinovat tak funkci dálkového ovládání a klasických spínačů v jednom rámečku. Modul umožňuje jednoduchým způsobem naprogramování reakce na přijatý kód DO. Modul se připojuje na ovládací linku jednotky GR-U01. protokol IR přijímaná frekvence Krytování: 22V/30mA z ovládací linky RC5 38 khz do krabice KU-68 ABB Tango, Time, Element, nebo jiné dle požadavku Až 16 naprogramovaných kódů 1-4x bezpotenciálový ovladač - tlačítko Možnost zástavby do libovolného krytu Připojení na ovládací linku pomocí bezšroubové svorkovnice

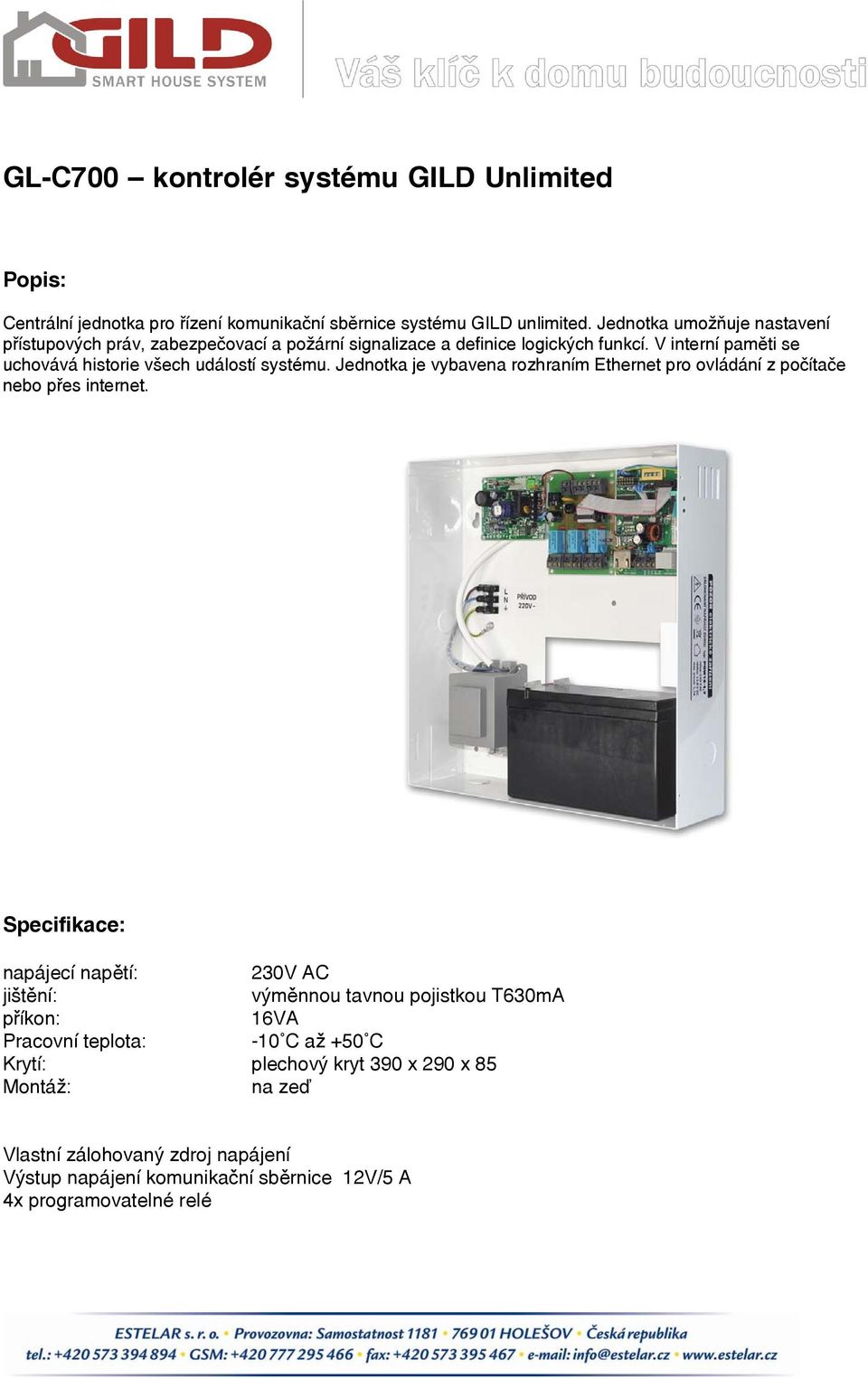

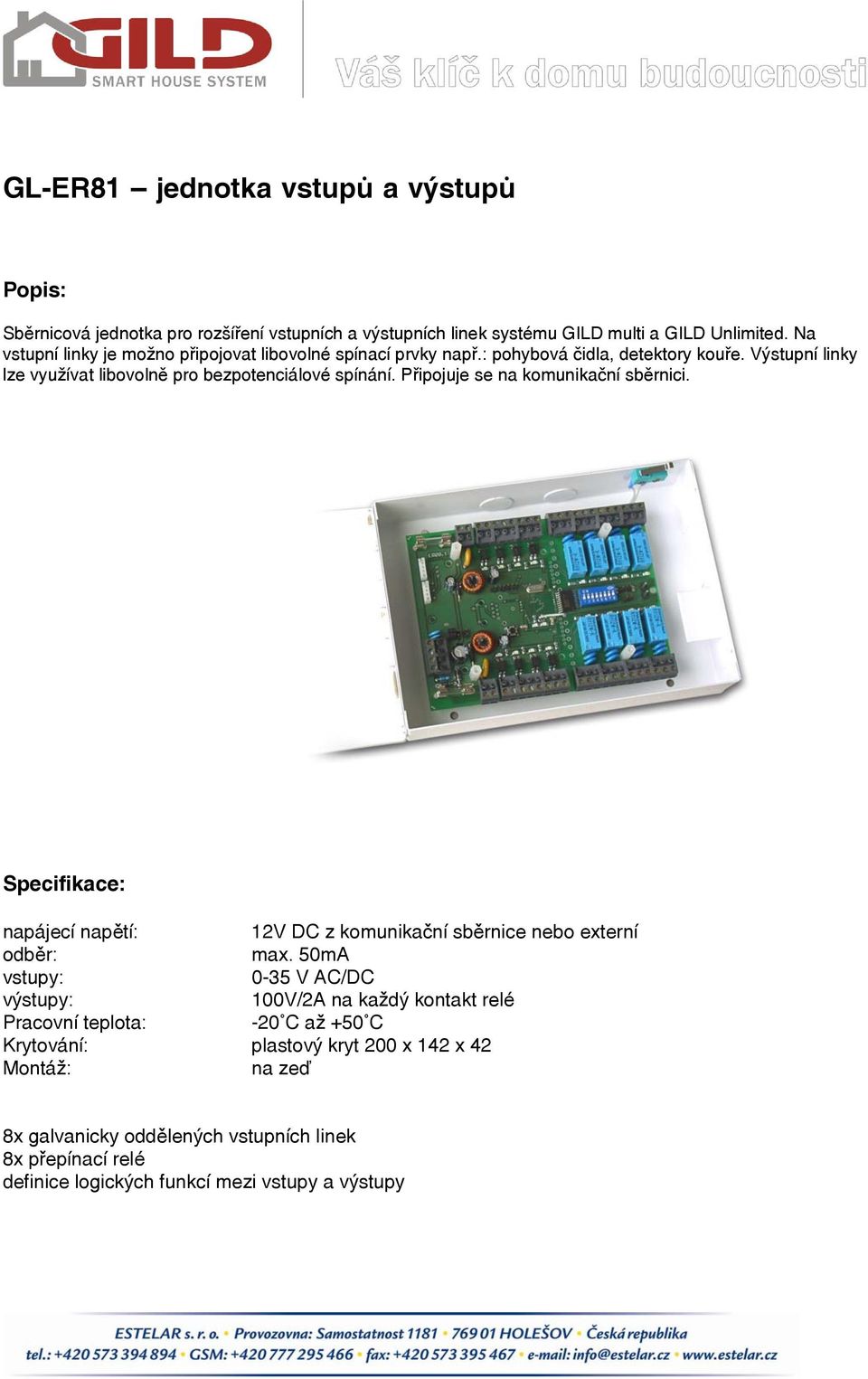

13 GL-C700 kontrolér systému GILD Unlimited Centrální jednotka pro řízení komunikační sběrnice systému GILD unlimited. Jednotka umožňuje nastavení přístupových práv, zabezpečovací a požární signalizace a definice logických funkcí. V interní paměti se uchovává historie všech událostí systému. Jednotka je vybavena rozhraním Ethernet pro ovládání z počítače nebo přes internet. 230V AC jištění: výměnnou tavnou pojistkou T630mA příkon: 16VA Krytí: plechový kryt 390 x 290 x 85 na zeď Vlastní zálohovaný zdroj napájení Výstup napájení komunikační sběrnice 12V/5 A 4x programovatelné relé

14 GL-AL20 přístupová jednotka Sběrnicová jednotka pro ovládání vstupů v závislosti na oprávnění. K jednotce lze připojit dvě čtečky pro oboustranné ovládání dveřních zámků. Místo jedné ze čteček je možno připojit spořič energie EHS3. Po přečtění kódu karty nebo otisku prstu ze čtečky sepne relé dle oprávnění. Připojuje se na komunikační sběrnici systému GILD unlimited. 12V DC z komunikační sběrnice nebo externí odběr: 30mA bez připojených čteček -25 C až +50 C Krytování: plastový kryt 130x 80 x 34 na zeď až 2 nezávislé čtečky vstup pro dveřní kontakt vstup pro odchodové tlačítko

15 GL-ER81 jednotka vstupů a výstupů Sběrnicová jednotka pro rozšíření vstupních a výstupních linek systému GILD multi a GILD Unlimited. Na vstupní linky je možno připojovat libovolné spínací prvky např.: pohybová čidla, detektory kouře. Výstupní linky lze využívat libovolně pro bezpotenciálové spínání. Připojuje se na komunikační sběrnici. 12V DC z komunikační sběrnice nebo externí odběr: max. 50mA vstupy: 0-35 V AC/DC výstupy: 100V/2A na každý kontakt relé -20 C až +50 C Krytování: plastový kryt 200 x 142 x 42 na zeď 8x galvanicky oddělených vstupních linek 8x přepínací relé definice logických funkcí mezi vstupy a výstupy

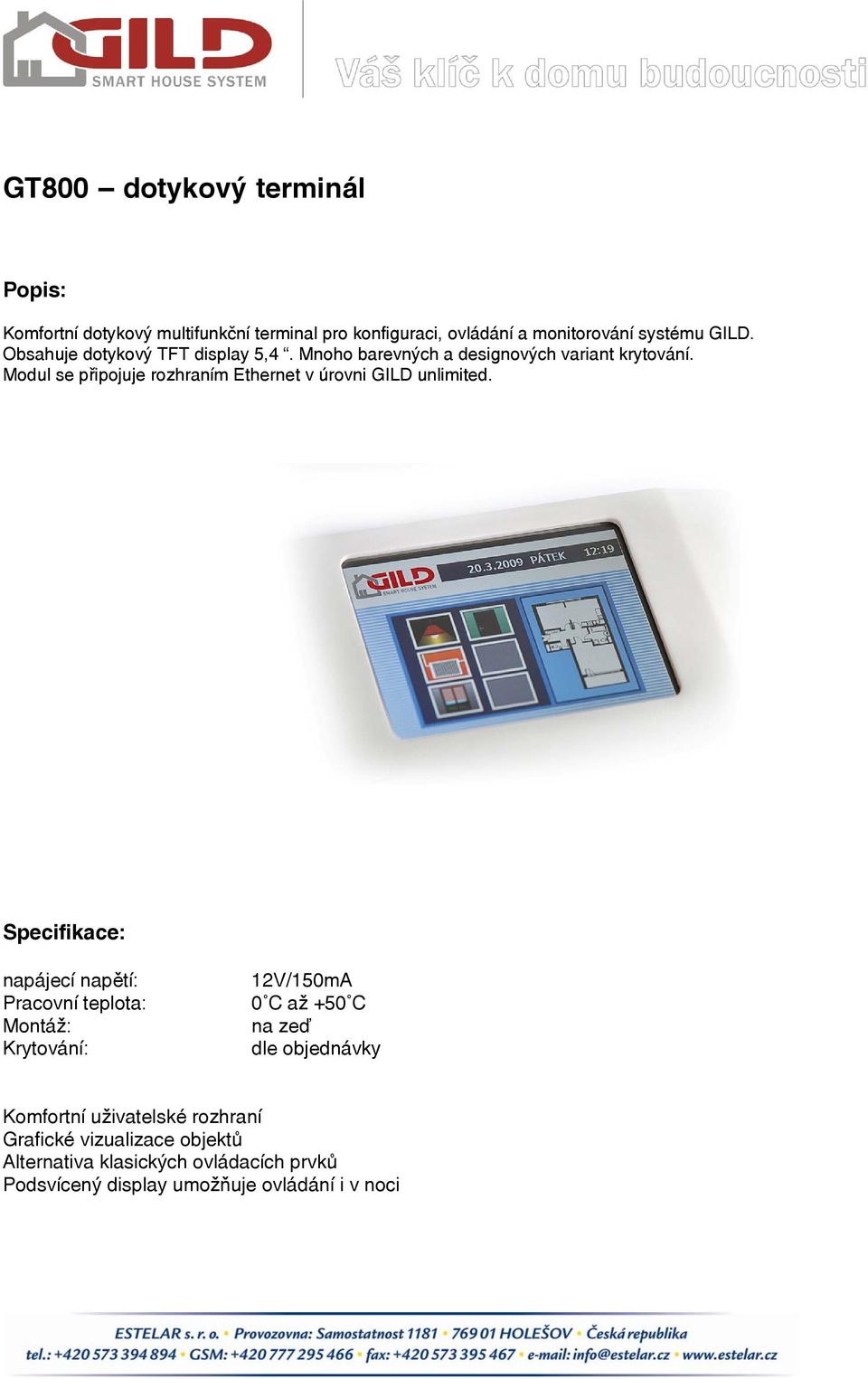

16 GT800 dotykový terminál Komfortní dotykový multifunkční terminal pro konfiguraci, ovládání a monitorování systému GILD. Obsahuje dotykový TFT display 5,4. Mnoho barevných a designových variant krytování. Modul se připojuje rozhraním Ethernet v úrovni GILD unlimited. Krytování: 12V/150mA 0 C až +50 C na zeď dle objednávky Komfortní uživatelské rozhraní Grafické vizualizace objektů Alternativa klasických ovládacích prvků Podsvícený display umožňuje ovládání i v noci

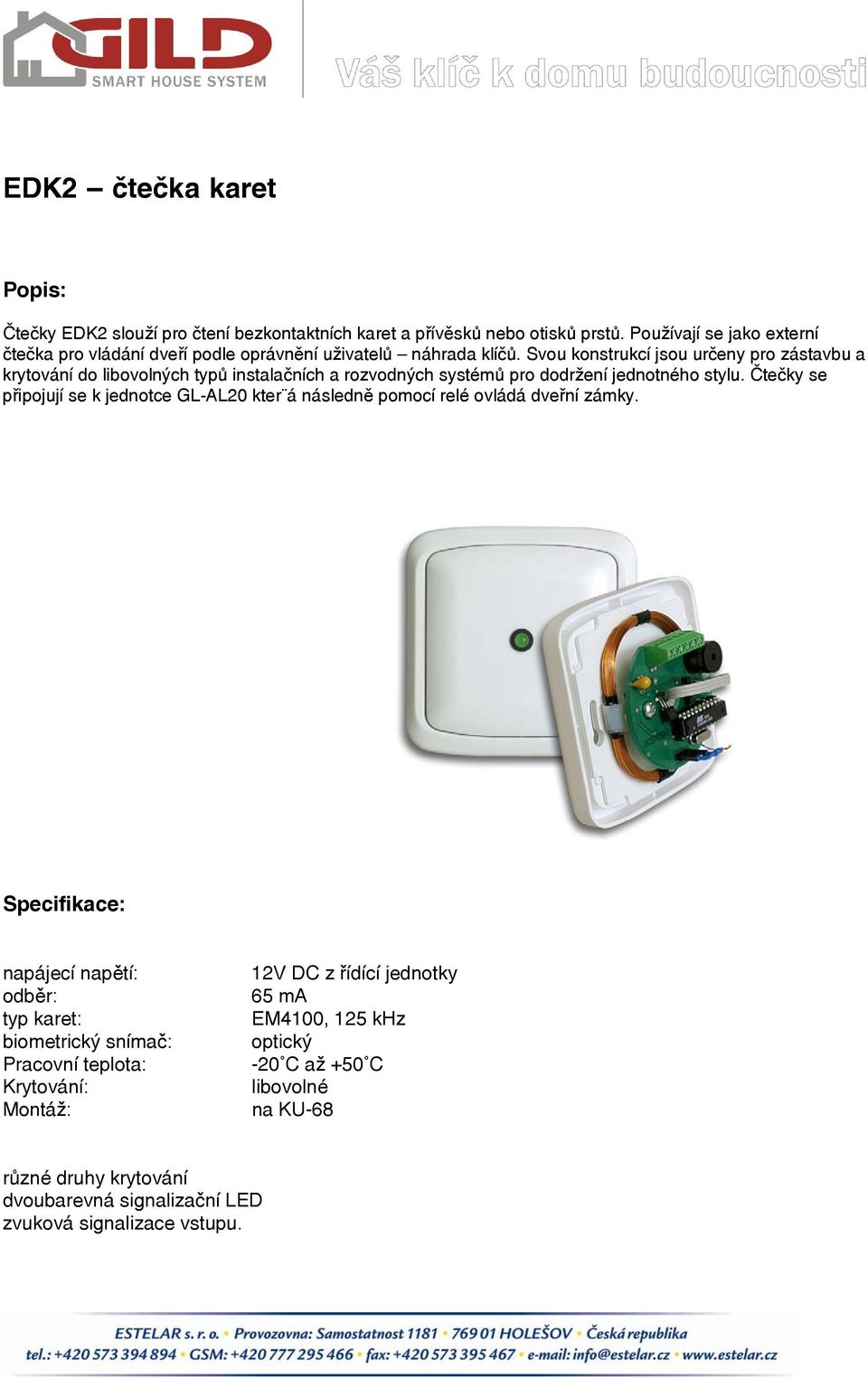

17 EDK2 čtečka karet Čtečky EDK2 slouží pro čtení bezkontaktních karet a přívěsků nebo otisků prstů. Používají se jako externí čtečka pro vládání dveří podle oprávnění uživatelů náhrada klíčů. Svou konstrukcí jsou určeny pro zástavbu a krytování do libovolných typů instalačních a rozvodných systémů pro dodržení jednotného stylu. Čtečky se připojují se k jednotce GL-AL20 kter á následně pomocí relé ovládá dveřní zámky. odběr: typ karet: biometrický snímač: Krytování: 12V DC z řídící jednotky 65 ma EM4100, 125 khz optický -20 C až +50 C libovolné na KU-68 různé druhy krytování dvoubarevná signalizační LED zvuková signalizace vstupu.
