Elektrické vozítko retro 2013 Model JE128

Transkript

1 Elektrické vozítko retro 2013 Model JE128 TENTO MANUÁL JE NEDÍLNOU SOUČÁSTÍ ORIGINÁLNÍHO MANUÁLU OBRÁZKOVÁ ČÁST. Specifikace: vnější rozměry 125x70x52CM Druh Věk uživatele vhodné pro děti ve věku 3-8 let Typ pojistky Mezní dovolené zatížení Rychlost 30kg 1WD 3KM/H 2WD 3-5KM/H. Typ 1WD6V7AH x1(fuse: 10A), 6V10AH x1 (Fuse:10A) 2WD 6V7AH x2 (Fuse: 5A and 13A), 12V7AH x1 (Fuse: 5A and 13A) Čas nabíjení Životnost Dobíjecí Samoresetovací 8-12 hodin. dobíjení - 300x. Montáž dle obrázkového orig. Manuálu. SLOVNÍČEK DRIVING WHEEL - ŘÍDÍCÍ KOLO /MOTOR/ SPARE WHEEL NÁHRADNÍ KOLO NORMAL WHEEL NORMÁLNÍ KOLO

2 Použítí dálkového ovládání Left joy stick - vlevo Indicator light indikátor světelný ON / OFF ZAPNUTÍ VYPNUTÍ RIGHT JOY STICK VPRAVO BATERIE AALR6 NEJSOU SOUČÁSTÍ BALENÍ POKUD CHCETE PŘEJÍT OVLÁDÁNÍ POMOCÍ DÁLKOVÉHO OVLADAČE NEZAPOMENŤE PŘEPOUT NA AUTÍČKU CONVERSION SWITCH DO POLOHY REMONTE CONTROL. POPIS OVLÁDÁCÍHO PANELU AUTÍČKA SOUND BUTTONS - ZVUKOVÉ TLAČÍTKA DIGITAL VOLTMETER UKAZATEL NABITÍ BATERIE FORWARD REVERSE SWITCH TLAČÍTKO SMĚRU JÍZDY R/C PEDAL SWITCH / PŘEPÍNAČ DÁLKOVÉ OVLDÁNÍ X PEDÁL POWER SWITCH ZAPNUTÍ VOLUME KNOB OVLADAČ HLASITOSTI FOOT PEDAL NOŽNÍ PEDÁL HIGH LOW SWITCH SPEED /- PŘEPÍNAČ RYCHLOSTI POMALU/ RYCHLE PŘI KAŽDÉ ZMĚNĚ RYCHLOSTI NEBO SMĚRU JÍZDY MUSÍ AUTÍČKO STÁT NA MÍSTĚ - OKM/H. NABÍJENÍ - CHRGING YOUR VEHICLE VIZ. OBR. MANUÁL OBRÁZKY PŘIPOJENÍ AUTÍČKA K ELEKTRICKÉMU NAPÁJENÍ.

3 Použití Baterie se musí nabíjet nejméně 6hodin ne více než 10hod. před prvním použitím, jinak dojde k poškození a nemožnosti jejího opravení. Nepohybujte se na nebezpečných místech jako ulice, alej, rampa nebo jiné. Nejezděte po kluzkém povrchu, jako mramor a cihla. Nepřekračujte maximální zatížení, 30 kg. Nepoužívejte tlačítko vpřed/vzad během jízdy. Neměňte elektrický obvod nebo jiné elektrické vybavení. Za účelem zamezení poškození obvodu, nevystavujte dálkové ovládání a auto dešti, vodě nebo ohni. Zastavte auto v případě překážky. Nejezděte ve vodě a nepoužívejte vodu při čištění auta. Auto je určeno pouze pro venkovní použití z důvodu zamezení poranění dítěte nebo poškození nábytku. Pokud dojte k vybití baterií dálkového ovládání, auto se může pohybovat pouze vpřed, nezatáčí doleva ani doprava. Vyměňte. V případě vybití baterií pro zvuk a světla se auto pohybuje beze zvuku a světel, vyměňte. Jakmile ukončíte jízdu, vypněte hlavní vypínač. Odpojte baterii v případě delšího nepoužívání. Dobíjení Pokud dobíjíte auto, vložte DC zástrčku do otvoru pro nabíječku, poté zapojte nabíječku do elektrické sítě. Nepoužívejte auto během nabíjení. Je normální, že dochází k ohřevu (60 C) nabíje čky a během nabíjení. Nedobíjejte auto, pokud je konektor mokrý, může dojít ke zkratu. Používejte originální a nabíječku pro zamezení poškození elektrického obvodu, nebo nabíječky. Nedobíjejte nenabíjecí. Vyndejte všechny použité. Nemíchejte staré a nové nebo různé druhy baterií. Zkontrolujte všechny konektory, aby se zamezilo zkratování. Auto může dobíjet pouze dospělá osoba. Dobijte auto jednou měsíčně, pokud není auto delší dobu používáno. Auto nesmí být připojeno k napájecí zásuvce, která má více zásuvek, než je než je navrhované množství Péče a údržba: (1) Dospělí by měli pravidelně (ideálně jednou za dva týdny) kontrolovat kabely, konektory, elektrické a řídicí systémy, způsob uskladnění, zapínání pásů. Pokud se vyskytne jakýkoli problém, přestaňte výrobek používat, dokud není vše opraveno (2) Při čištění vozidla používejte měkký, suchý hadřík, k čištění nelze použít vodu ani palivo, což by vedlo ke korozi vypínačů a jejich poškození. (3) Tento produkt nesmí být skladován na místech s výskytem vysokých teplot nebo blízko ohně nebo na vlhkém místě. Tento výrobek chraňte přikrytím pro případ sněžení nebo deště. (4) Dobijte, pokud vaše vozidlo bude uskladněno na delší dobu, následně nabijte jednou za 3 měsíce, tímto prodloužíte životnost. (5) Při ukončení používání, vyjměte baterii z vozidla a přepněte do polohy OFF. Přerušte napájení. Uskladněte baterii na vhodném místě. Chraňte před dosahem dětí. (6) Při provádění údržby, neprovádějte revizi elektrického obvodu a systému vozidla. Svěřte odbornou údržbu a opravy odbornému servisu. (7) Nedobíjejte, které nejsou dobíjecí, nemíchejte staré a nové nebo různé druhy baterií dohromady. Věnujte pozornost znaménkům "plus" a "mínus". (8) V oblastech s kolísavým napětím doporučujeme nainstalovat stabilizátor napětí za účelem ochrany

4 Řešení problémů: Vozidlo se nepohybuje: 1. Zkontrolujte, zda je kladný a záporný kabel správně připojen. 2. Zkontrolujte, zda je přepínač jízdy vpřed a vzad v neutrální poloze. (Přepínač je v neutrální poloze, pokud se nachází uprostřed) 3. Pojistka je roztavená nebo odskočená. 4. Podobně jako na obrázku, zkontrolujte, zda je nabíječka zasunuta do otvoru pro nabíjení. Pokud ano, vozidlo se automaticky vypne. Po vypojení nabíječky lze opět vozidlo začít používat 5. Nožní spínač nebo manuální přepínač je zaseknutý a nelze jej zmáčknout. 6. Na kolech uvízla suť. Vozidlo se pohybuje pomalu: 1. Baterie není dostatečně nabitá. Je potřeba ji včas dobít. 2. Na kolech uvízla suť. 3. Vozidlo je přetíženo. 4. Nabíječkaje poškozena a nelze dobít. Baterie nelze plně dobít: 1. Zkontrolujte, zda je nabíječka poškozená či nikoliv. Při dobíjení bude nabíječka teplá, je to ok. 2. Zkontrolujte, zda je poškozená či nikoliv. 3. Zkontrolujte nabíječku, a zda je správně vložená do nabíječky. BEZPEČNOSTNÍ POKYNY (1) Produkt musí být montovat dospělí. Před použitím se ujistěte, zda dospělý smontoval vozidlo správně podle pokynů. (2) Za účelem zabránění zranění kvůli malým částem, je zakázáno vozidlo používat dětem mladším 3 let. (3) Neponechávejte děti blízko umělohmotných pytlů, zakrytí hlavy by mohlo vést k nebezpečí udušení (4) Při používání musí mít děti bezpečnostní přilbu a na jízdu by měla dohlížet dospělá osoba, děti nesmí být ponechány bez dozoru, aby se zabránilo nehodám. (5) Vozidlo je pouze pro jednu osobu. Maximální limit zatížení vozidla je 30 kg. Vhodné pro děti od 3-8 let, nepřekračujte maximální zatížení. (6) Vozidlo by mělo být provozováno na rovném povrchu. Je zakázáno řídit vozidlo na silnici, kopečku nebo jiných nebezpečných místech. (7) Při pohybu vozidla není dovoleno přepínat mezi pohybem vpřed a vzad. Až vozidlo zastaví, lze přepnout mezi pohybem dopředu a dozadu (8) Neotáčejte, netlačte a netáhněte vozidlo při jízdě, vyhnete se tak riziku převrácení. (9) Nabíječku by měl obsluhovat pouze dospělý, nedovolte dětem, aby nabíjely baterii. (10) Při čištění vozidla nepoužívejte vodu ani nevystavujte vozidlo dešti, aby se zabránilo poškození elektrického obvodu. (11) Dospělí by měli pravidelně (ideálně jednou za dva týdny) kontrolovat kabely, konektory, elektrické a řídicí systémy, způsob uskladnění, zapínání pásů. Pokud se vyskytne jakýkoli problém, přestaňte výrobek používat, dokud není vše opraveno (12) Baterie a nabíječka nejsou určeny na hraní. (13) Používejte vhodnou nabíječku k baterii a zajistěte, aby napětí nebylo kolísavé, aby byla zajištěna bezpečnost při nabíjení a prodloužení životnosti. (14) Výměnu náhradních dílů by měli provádět dospělí, protože je velmi těžká a v případě, že by došlo k úniku z kyselých elektrolytů je potřeba zamezit kontaktu s tekutinou a je potřeba profesionálního zacházení. Pokud dojde k náhodnému kontaktu s elektrolytem, je nutné okamžitě oplachovat zasažené místo studenou vodou po dobu alespoň 15 minut, následně vyhledejte lékařské ošetření. (15) Vyvarujte se zkratu, mohlo by dojít k nebezpečí popálení. (16) Tento produkt nesmí být skladován na místech s výskytem vysokých teplot nebo blízko ohně, aby se zabránilo roztavení umělohmotných částí. Nabíječku s baterií uchovávejte mimo hořlavé materiály, aby se zabránilo vzniku požáru (17) Nepoužívejte jiný typ pojistky, než je uveden v návodu. (18) Nedobíjejte, které nejsou dobíjecí, nemíchejte staré a nové nebo různé druhy baterií dohromady. Tento výrobek nepatří do běžného komunálního odpadu, odložte výrobek na místech k tomu určených. (19) V případě nepoužívání, povytáhněte baterii na červenou čáru, hlavní vypínač musí být v poloze' vypnuto, aby byla zajištěna bezpečnost elektrického obvodu. (20) Nevystavujte vozidlo působení slunce a nepoužívejte vozidlo za deštivých dnů. (21) Uchovejte obaly na vhodném místě pro další použití, z důvodů důležitých informací, uvedených na obalu. (22) Uchovejte obaly na vhodném místě pro další použití, z důvodů důležitých informací, uvedených na obalu.

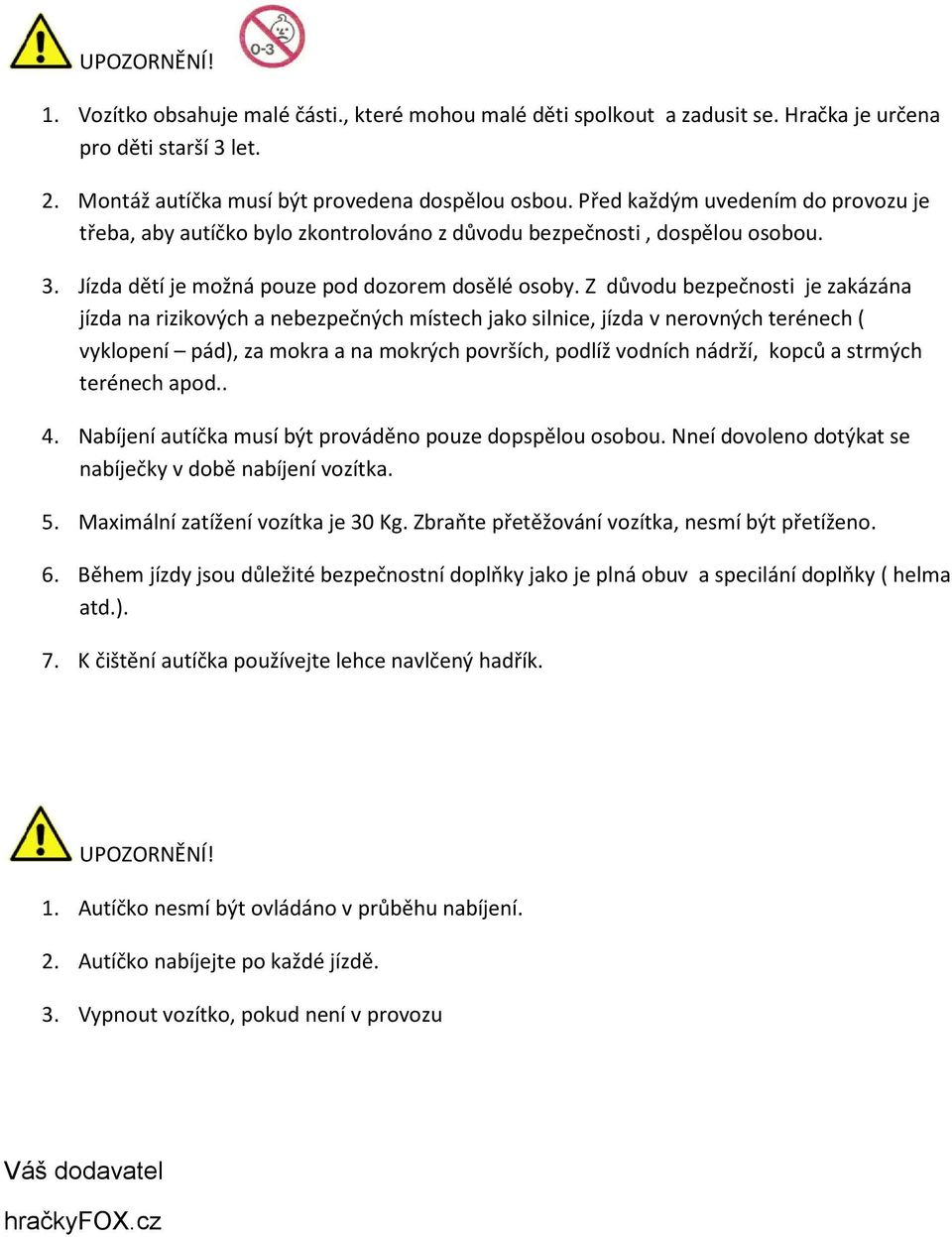

5 UPOZORNĚNÍ! 1. Vozítko obsahuje malé části., které mohou malé děti spolkout a zadusit se. Hračka je určena pro děti starší 3 let. 2. Montáž autíčka musí být provedena dospělou osbou. Před každým uvedením do provozu je třeba, aby autíčko bylo zkontrolováno z důvodu bezpečnosti, dospělou osobou. 3. Jízda dětí je možná pouze pod dozorem dosělé osoby. Z důvodu bezpečnosti je zakázána jízda na rizikových a nebezpečných místech jako silnice, jízda v nerovných terénech ( vyklopení pád), za mokra a na mokrých površích, podlíž vodních nádrží, kopců a strmých terénech apod.. 4. Nabíjení autíčka musí být prováděno pouze dopspělou osobou. Nneí dovoleno dotýkat se nabíječky v době nabíjení vozítka. 5. Maximální zatížení vozítka je 30 Kg. Zbraňte přetěžování vozítka, nesmí být přetíženo. 6. Během jízdy jsou důležité bezpečnostní doplňky jako je plná obuv a specilání doplňky ( helma atd.). 7. K čištění autíčka používejte lehce navlčený hadřík. UPOZORNĚNÍ! 1. Autíčko nesmí být ovládáno v průběhu nabíjení. 2. Autíčko nabíjejte po každé jízdě. 3. Vypnout vozítko, pokud není v provozu Váš dodavatel hračkyfox.cz
