1 Návod k použití GYRO-STABILIZÁTOR 2 AXIS Dvouosý profesionální řídící systém s vysokou přesností a vysokou stabilitou. Podporuje širokou škálu modelů fotoaparátů. Uhlíková konstrukce, vysoká odolnost, odlehčený design. Motor s nosností maximálně 2,5 kg. Vysoká preciznost ovládání, přesnost: Inteligentní stálý systém, udržuje plynulý obraz. Specifikace zařízení: Možnosti používání: sledování pohybu ve vertikálním pohybu, YAW Lock mode in Roll. Kontrola přesnosti: +-0,05 Maximální hmotnost zatížení: 2,5 kg (fotoaparát + objektiv) Určeno pro: všechny běžné DSLR fotoaparáty (jako Canon 5D2, 5D3); BMCC atd. Výdrž baterie: 1 hodina (s originální baterií) Rozměr stabilizátoru: 410* 300* 260 mm Hmotnost produktu: 1,9 kg Vniřní rozměr rámečku na fotoaparát: =< 180mm Standartní doplňky: G-stabilizátor 1x, baterie 1x, dobíječka na baterie 1x

2 Vezměte CD s návodem, které je součástí balení, shlédněte video-návod a postupujte dle instruktáže. Volný překlad k instriktážnímu videa naleznete níže: Instalace a nastavení I. Instalace baterie Otevřete kryt baterie, instalujte baterii do prostoru pro baterii, připojte ke konektoru stabilizátoru a zavřete kryt baterie. 2. Úprava těžiště vlevo a vpravo Zvedněte stabilizátor, pozorujte kam se fotoaparát naklání. Uvolněte přední část pod destičkou a upravte polohu fotoaparátu doleva či doprava dokud nezůstane objektiv v rovnováze. Výše popsaný proces může být opakován vícekrát. II. Instalace fotoaparátu Sejměte posuvnou destičku ze stabilizátoru, nasaďte ji na fotoaparát pomocí stativového šroubu a zaaretujte. Poté umístěte fotoaparát pomocí destičky na stabilizátor. 3. Úprava vyvážení nahoru a dolů Uvolněte aretační šroubky na obou stranách, nastavte požadovanou výšku a zaaretujte na obou stranách stejně. III. Nastavení vyvážení 1. Úprava těžiště vpřed a vzad Postavte stabilizátor na rovnou plochu a podložte jej. Pozorujte kam se fotoaparát naklání. Posuňte destičku s fotoaparátem dopředu či dozadu, upravte vyvážení fotoaparátu a pevně jej zafixujte, aby fotoaparát stál ve vodorovné poloze. Poté může být fotoaparát natočen do různých pozic.

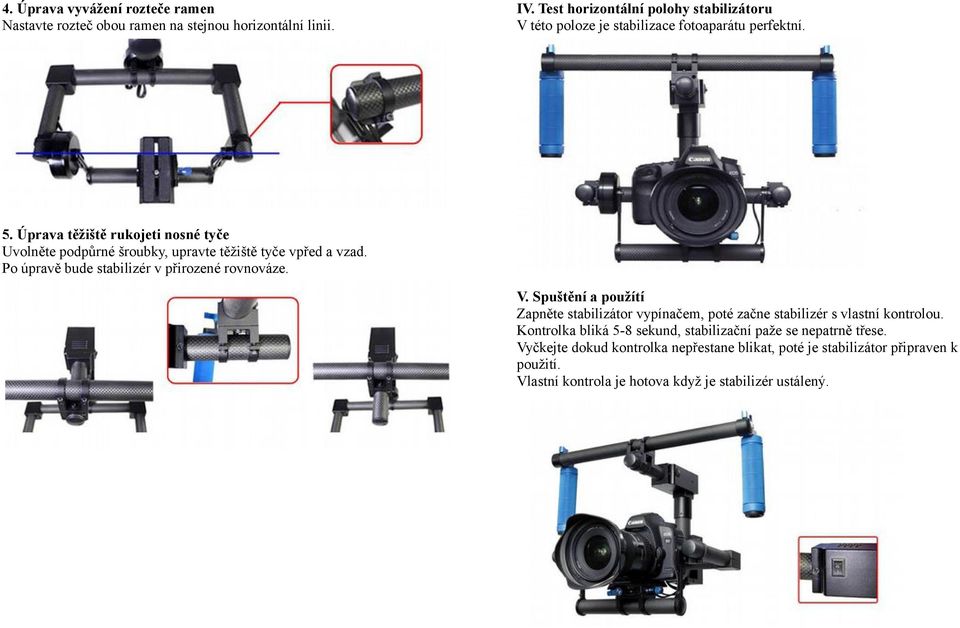

3 4. Úprava vyvážení rozteče ramen Nastavte rozteč obou ramen na stejnou horizontální linii. IV. Test horizontální polohy stabilizátoru V této poloze je stabilizace fotoaparátu perfektní. 5. Úprava těžiště rukojeti nosné tyče Uvolněte podpůrné šroubky, upravte těžiště tyče vpřed a vzad. Po úpravě bude stabilizér v přirozené rovnováze. V. Spuštění a použítí Zapněte stabilizátor vypínačem, poté začne stabilizér s vlastní kontrolou. Kontrolka bliká 5-8 sekund, stabilizační paže se nepatrně třese. Vyčkejte dokud kontrolka nepřestane blikat, poté je stabilizátor připraven k použití. Vlastní kontrola je hotova když je stabilizér ustálený.

4 VI. Přepínač režimů kontroly Zmáčkněte dvakrát rychle tlačítko na zadní části stabilizátoru, čímž vstoupíte do sledovacího módu výšky. V tomto módu bude kamera pomalu následovat změnu výšky stabilizátoru. VII. Instalace monitoru Příslušenství můžete volitelně instalovat pomocí magic arm do 1 4 vrutu na vrchu stabilizátoru. Použití pomůcky pro sledování kompozice napomůže natáčení. Nabíjení baterie Nabíječka má světelný indikátor nabíjení baterie. Pokud se baterie nabíjí, kontrolka svítí červeně, v případě že je baterie nabitá rozsvítí se zeleně. Upozornění: - Aby bylo možné použít stabilizátor bezpečně a efektivně, prosím, pracujte přesně podle návodu k obsluze pro získání optimálního účinku a bezpečného výkonu. - Při použití dbejte na bezpečnost: Stabilizátor je přesné video zařízení s obvodovým a strojním zařízením. - Buďte opatrní při použití stabilizátoru, ubezpečte se, že je stabilizátor i kamera řádně umístěna, nikdy jej nerozkládejte a věnujte pozornost vlkosti a fyzickým střetům. - Je zakázáno upravovat původní parametry. Pokusy o úpravu původních parametrů mohou způsobit nefunkčnost zařízení. - Zazní-li akustická výstraha vybití baterie, nesmí být zařízení dále používáno, jinak dojde k poškození baterie. Ochrana baterie: - Originální baterie stabilizátoru má výdrž jednu hodinu. - Přebití nebo úplné vybití může poškodit baterii. Je třeba kontrolovat čas použití baterie a vždy ji dobít včas. Volitelné příslušenství a způsob použití Ukazatel stavu nabití baterie: Ukazatel umístěte na kryt baterie a připojte nabíjecí koncovku baterie. Nabijte baterii ihned po zvukové signalizaci vybití baterie, jinak dojde k poškození baterie. Zakázané způsoby použití: - použití v mokru, vlhku a za deště - použití při teplotách nižších než +5 C a vyšších než +50 C - nezatěžovat zařízení větší vahou než 2,5kg

5 - aretační šrouby zbytečně nepřetahujte, aby nedošlo k poškození! V případě nedodržení uvedených upozornění může dojít ke ztrátě záruky. Záruka: - spotřebitel: 24 měsíců - firma: 12 měsíců Omezení záruky: Dodavatel neručí: - za vady vzniklé užíváním v rozporu s tímto návodem k použití - pokud bylo do výrobku neodborně zasahováno - záruka neplatí, pokud byl výrobek opravován v jiném, než v autorizovaném servisu
