Komínový systém KAMINODUR ERS

Transkript

1 VÝROBNÝ PROGRAM

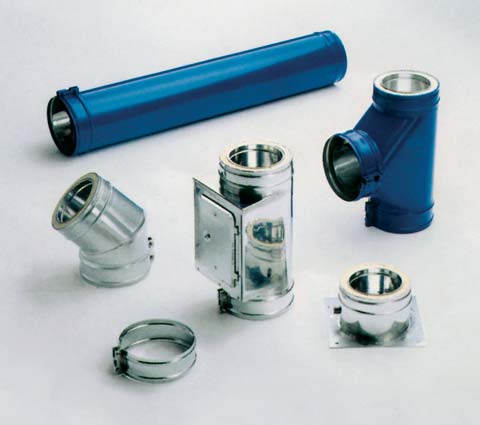

2 KOMÍNOVÉ SYSTÉMY Komínový systém KAMINODUR SRS Kompletný stavebnicový komínový systém na sanáciu a zmenšenie prierezu komínov a na odvod spalín od spotrebičov na kvapalné, plynné a pevné palivá. Systém sa vyrába z vysokolegovaných nehrdza ve júcich materiálov, čím je zaručená dlhá životnosť a spoľahlivosť. Systém umožňuje jedno duchú a rýchlu inštaláciu a ľahko sa prispôsobuje rôznym vykurovacím zariadeniam. Vyrába sa v priemeroch od DN 113 do DN 600 mm, v dĺžkach 250, 500, 1000 mm. Komínový systém KAMINODUR ERS Dvojplášťový komínový systém z vy so ko legovaných nehrdzavejúcich mate riálov, zvlášť vhodný na odvod spalín na vonkajšej fasáde budov. Plechy z nehrdzavejúcej ocele umož ňujú rýchle vy hriatie systému, optimalizovaná izolácia svojou hrúb kou zabraňuje rýchlemu ochla deniu. Konštrukčné riešenie systému zabezpečuje absolútnu tesnosť voči prieniku kondenzátu. Jednoduchá spájacia technika a nízka hmotnosť jednotlivých prvkov systému značne skracujú časovú náročnosť montáže. Systém sa vyrába v priemeroch od DN 113 do DN 600 mm, v dĺžkach 250, 500, 1000 mm.

3 KOMÍNOVÉ SYSTÉMY Komínový systém KAMINODUR AGS Kompletný stavebnicový komínový systém na sanáciu a zmenšenie prierezu komínov a na odvod spalín od spotrebičov na kvapalné a plynné palivá s teplotou spalín od 35 C do 200 C a tlaku do 200 Pa. Systém sa vyrába z vysokolegovaných nehr dza vejúcich materiálov, čím je zaručená dlhá životnosť a spoľahlivosť. Systém umož ňu je jednoduchú a rýchlu inštaláciu a ľahko sa prispôsobuje rôznym vykuro vacím zariade niam. Vyrába sa v priemeroch od DN 70 do DN 600 mm, v dĺžkach 250, 500, 1000 mm. Komínový systém KAMINODUR EAD Pretlakový dvojplášťový komínový systém z vy so ko legovanej ocele, vhodný na odvod spalín od spotrebičov na plynné a kvapalné palivá s teplotou spa lín do 200 C pri pretlaku do 200 Pa. Konštrukčné rie še nie pretlakového komínového systému vychádza z využitia stavebných prvkov pôvodného systému Kaminodur ERS, ktorý je doplnený vhodným trojbritovým tesnením. Vyrába sa v priemeroch od DN 80 do DN 600, v dĺžkach 250, 500, 1000 mm. Pružná komínová vložka RIGOFORM FLEX Pružné komínové vložky spolu s vybranými dielmi KAMINODUR SRS tvoria kompletný stavebnicový systém na sanáciu komí nov a zmenšenie prierezov ko mínov. Sú vhodné na od vod spalín od spotrebičov na plynné a kvapalné pali vá. Systém sa vyrába z vyso ko legovaných ne hrdza ve júcich materiálov, čím je zaručená dlhá životnosť a spoľa hlivosť. Systém umožňuje jednoduchú a rýchlu montáž a ľahko sa prispôsobuje rôznym vykurovacím zariade niam. Vyrábajú sa v priemeroch od DN 110 do DN 500 mm.

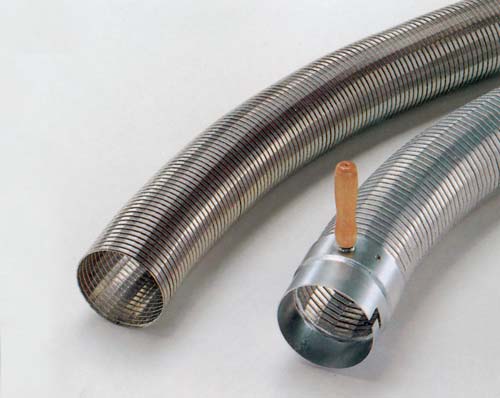

4 KOVOVÉ HADICE Hadice pre vzducho techniku TYP RIGOFORM FLEX Sú to ohybné odsávacie ha dice z nerezovej, hli níko vej ale bo pozinkovanej pás ky, s vysokou tesnos ťou a ohyb nosťou. Použí vajú sa ako odsávacie hadice na vzducho techniku. Priemery od DN 80 do DN 450 mm. Dĺžky u od sá vacích hadíc od 1 do 10 m. Kovové odsávacie hadice TYP DX, FA Odsávacie hadice typ DX sú vinuté z oceľovej pozin kovanej pásky s hákovým profilom. Odsávacie hadice typ FA sú vyrobené z nehr dza vejúcej oceľovej pásky so špeciálnym agraffovým profilom. Prierez hadice DX a FA je mnohouholníkový. Odsávacie hadice DX sa vyrábajú v prie meroch od DN 20 do DN 180 mm. Možnosť do da nia až DN Odsá vacie hadi ce FA sa vyrábajú v prie me roch od DN 20 do DN 300. Typy hadíc: DX 300 S bez tesnenia, použitie do 400 C. DX 310 S s gumovým tes nením, použitie do 60 C. DX 360 S tesnenie špe ciál nym bezazbesto vým vlák nom, do 400 C. FA 330 S bez tesnenia, použitie do 600 C. Použitie hadíc DX: odsávacie a transportné vedenie vzduchu, prachu a dy mu, kovových a dreve ných pilín, textilného odpa du, obilia, plastových gra nulátov a pod. Použitie hadíc FA: odsávanie výfukových ply nov, pružná časť výfuko vých potrubí, odsávanie a do pra va zrnitých a sypkých hmôt.

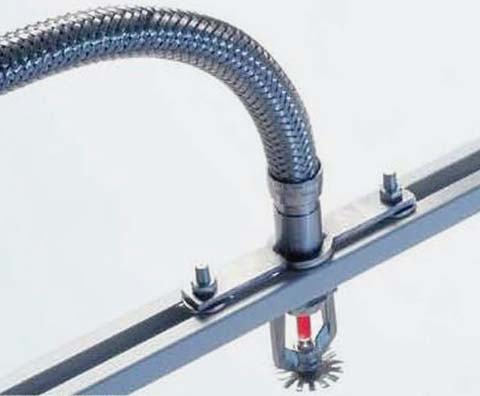

5 KOVOVÉ HADICE Kovové ochranné hadice TYP A, DE Ochranné hadice sa používajú predovšetkým na ochra nu elektrických káb lov, gumových hadíc, sve tel ných vodičov a pod. Ich vlas tnosti v závislosti od ty pu profilu sú vysoká pruž nosť, odolnosť voči pre točeniu, pevnosť v ťahu. Ochranné hadice sa vyrá bajú z mosadznej a pozin kovanej oceľovej pásky v prie me roch od DN 4 do DN 50 mm, postreknuté PVC hmotou, opletené drô tom alebo holé. Kombi nácia rôznych materiálov zabezpečuje ich odolnosť voči chemikáliám, vysokým a nízkym teplotám. Označovanie: Kovové ochranné hadice typ A sú na za hra ničných trhoch označované ako typ DE! Hadice pre STABILNÉ HASIACE ZARIADENIA Kovové tlakové hadice sú používané aj pre protipo žiarne zariadenia v obytných alebo priemyselných budovách, v skladoch, ako aj v lodnej doprave. Zvyšujú požiarnu bezpeč nosť týchto objektov a zni žujú riziko vzniku a šírenia sa požiarov. Použitie flexibilnej hadice umožňuje vyrovnávať prípadné montážne nepresnosti medzi hlavným pevným rozvodom hasiacej kvapaliny a mies tom zabudovania kropiacej hlavice. Kovové tlakové hadice pre stabilné hasia ce zariadenia sa vyrábajú z nehrdzavejúcich ocelí v svetlostiach DN20 a DN25. Koncovky prispôsobené na montáž kropia cich hlavíc sú tiež vyrobe né z nehrdzavejúcich ocelí.

6 KOVOVÉ HADICE Kovové plynové hadice Pri návrhu a výrobe plynových hadíc má najvyššiu prioritu absolútna bezpečnosť plynových rozvodov doživotne, aj pri náročných podmienkach použitia. Kovové plynové hadice typový rad Hydragas GA sa vy rá bajú z ušľachtilej ne hr dza ve júcej ocele. Hadice sú rôznym spôsobom chránené proti poš kodeniu, znečisteniu a proti ostatným vonkajším vplyvom. Sú vhodné pre všetky dru hy plynov so zaručenou tesnosťou a neobmedzenou životnosťou. Sú vhodné pre zvýšenie bez peč nosti rozvodov plynu, tam kde sa predpokladajú možnosti otrasov, axiálneho napätia, ako aj pre zlepšenie podmienok montáže a demontáže pri údrž be a čistení plynových spotrebičov, spo rákov, ply no me rov a pod. Podľa normy DIN 3383 a podľa niektorých ďalších národných noriem sú vyrábané hadice typového radu GA6. Európska norma EN priniesla jednotný vysoký bezpečnostný štandard pre všetky plynové hadice na pripojenie plynových domácich spotrebičov. Plne v súlade s touto normou sú vyrábané hadice HYDRAGAS typový rad GA7. SADA NÁRADIA s koncovkami pre samostatnú montáž Witzenmann Slovakia, s.r.o. ku tlakovým hadiciam ponúka tiež jednoduché riešenie pre samostatnú montáž koncoviek na vysokotlakové hadice svetlostí DN12 DN25. Pomocou špeciálnej sady montážneho náradia je možné pripojenie hadíc priamo k rozvodom studenej vody, teplej úžitkovej vody a vykurovacích plynov priamo na mieste montáže, bez potreby zvárania. Pružné pripojenie dovoľuje prispôsobiť svoj tvar individuálnym požiadavkám zapojenia a vyznačuje sa vy so kou tlakovou odolnosťou, tesnosťou a dlhou životnosťou. Sada montážneho náradia dodávaná v samostatnom kufríku obsahuje po môc ky pre jednoduchú montáž koncoviek na hadice: Rezač na presné a bezpečné odrezanie hadice na požadovanú dĺžku Ručný lis na rozlisovanie poslednej vlny tlakovej hadice Upínacie svorky pre rozlisovanie 4 svetlostí hadice Zatváracie krúžky, presuvné matice s vnútorným rúr kovým valcovým závitom a tesnenia pre 4 svet losti tlakových hadíc Štandardne sú ku sade náradia dodávané mosadzné matice, ktoré umožňujú pripojenie niekoľkých ďalších typov koncoviek.sada náradia a hadice na rozvody plynu sú certifikované podľa EN Kovové tlakové hadice TYP RS Kovové tlakové hadice sa vyrá bajú z nehrdzavejúcich ušľach tilých ocelí. Rôzne tvary paralelných vĺn dávajú hadiciam ich charekte ristické vlastnosti (tla ková odolnosť, ohybnosť, pruž nosť). Dodávajú sa v priemeroch od DN 6 do DN 300 mm a v zá vis losti od priemeru sú použi teľné pre tlaky až do 250 ba rov. Tlakové hadice z ušľach tilých ocelí sa použí va jú v te plo tnom rozmedzí od 196 C do +550 C. Používajú sa všade tam, kde sú požiadavky na pruž né a absolútne tesné prvky potrubí, napr. v che mic kom priemysle, vo vá ku ovej technike, ako prvky pri tlmení kmitov a hlu ku medzi vibrujúcimi a pevnými systémami. Ďalšie pou žitie nachádzajú pri vy rov návaní tepelnej rozťaž nos ti potrubí, spájaní strojov a zaria dení vykonávajú cich vratné pohyby a pod. Tlakové hadice typ RS sú navrhované a vyrábané v súlade s normami EN ISO a EN a môžu byť používané aj ako súčasti tlakových zariadení podľa smernice 978/23/ES o tlakových zariadeniach (PED).

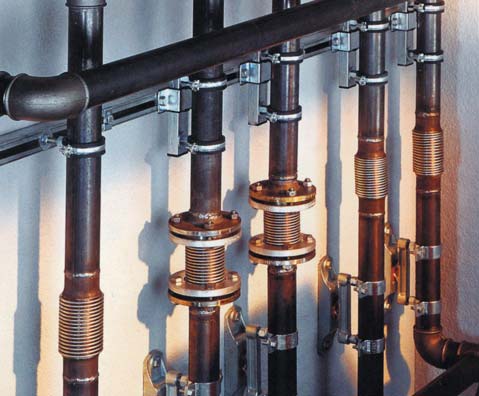

7 KOMPENZÁTORY, POTRUBNÉ DIELY KOMPENZÁTORY Dodávajú sa z rôznych mate riálov (nerez, guma, teflon, textílie), podľa spôsobu použitia. Nachádzajú široké uplatnenie pre rôzne teploty, tlaky a pre pra vované médiá. Z hľadiska schopnosti zachytávať dilatácie z rôznych smerov sú rozdelené na kompenzátory axiálne, an gu lárne, laterálne a univerzál ne. Vyrábajú sa v priemeroch od DN 15 do DN 3000 mm. V špeciálnych prípadoch až do DN mm. Ako nástroj na výpočty pružných dielov ponúka Witzenmann vlastný výpočtový softvér Flexperte. Flexperte je špeciálny program, ktorý bol vytvorený ako podpora pre projektantov na navrhovanie, výpočet a grafické zobrazenie kompenzátorov, vlnovcov, kovových hadíc, pružinových závesov a uložení potrubia. Program disponuje grafickými výstupmi, ktoré umožňujú vytvoriť modely a výkresy navrhovaných produktov. Podrobnosti a možnosť stiahnutia programu nájdete na Pružinové závesy, podpery a uloženia potrubí Slúžia pre spoľahlivé zavesenie alebo uloženie potrubia. Pružinové závesy a podpery prenesú zaťaženie až 500 kn a pohyb potrubia až 60 mm. Pri závesoch a podperách s konštantým zaťažením je možné zachytiť pohyb potrubia až 500 mm. Výhodami použitia tejto výrobkovej skupiny produktov Witzenmann je odskúšaná nosnosť a funkčnosť vdaka štandardnému konštrukčnému radu Witzenmann. Závesy, podpery a uloženia potrubí sú dôkladne preverené skúškami pri trvalom statickom aj dynamickom zaťažení. Vďaka trvalej povrchovej úprave všetkých oceľových dielov a pružín nepotrebujú pružinové závesy a podpery žiadnu údržbu. V sortimente dielov pre uloženie potrubí ponúka Witzenmann pevné uloženia, aj pohyblivé valčekové a klzné uloženia potrubí. Výhodou týchto uložení je jednoduchá montáž, antikorózna ochrana a absolútna bezudržbovosť. Vačekové ložiská majú vďaka vhodnému uloženiu valčekov veľmi malý trecí odpor. Štandardný rozmerový rad uložení zahŕňa uloženia izolovaných aj neizolovaných potrubí svetlostí DN 25 až DN 300.

8 Okrem uvedeného sortimentu výrobkov WITZENMANN SLOVAKIA s. r. o. vyrába a ponúka: Hadice pre ELEKTRICKÉ TIENENIE Používajú sa v elektrotechnike na tienenie elektric kých vodičov proti vplyvu nežiadúcich magnetických polí. Vy rá bajú sa z drôtu CuSn hrúbky od 0,16 do 0,30 mm. Prie mer D od 4 do 35 mm. Kovová ochranná hadica TYP HF Hadice sa používajú do nosníkov predpätého betónu na vedenie a ochra nu napínacích lán. Vyrábajú sa z oce ľo vého pásu bez povrchovej úpra vy, bez tesnenia a opletu. Vnútorný priemer od D 60 do 90 mm, dĺžka 6 m. Delenie tabuľových plechov LASEROVÝM REZACÍM ZARIADENÍM Možnosti zariadenia Rezací výkon laserového zariadenia: 2,5 kw Max. hrúbky spracovaného plechu: 15 mm konštrukčná oceľ 8 mm nehrdzavejúca oceľ 4 mm hliník Rozmery pracovného stola: 1500 x 3000 mm Presnosť polohovania rezov: 0,03 mm Možnosť spracovania zákaziek Zákazky z materiálu dodaného zákazníkom Zákazky s plným zabezpečením materiálu Požadované vstupné údaje: Tvar rezaného dielu vo forme: výkres alebo súbor dxf alebo dwg Počet požadovaných kusov Rozmery polotovaru v prípade jeho dodania zákazníkom Witzenmann Slovakia, s. r. o. Továrenská Vlkanová, Slovakia Tel.: +421 (0) Fax: +421 (0) Obchodno-technický úsek: +421 (0) , (0) E mail: vwi@witzenmann.sk VP S/2014 január XV./1000 ks
