1 inteligentní teploměr PT232/485 snímač Pt100 komunikace linkou RS232 nebo RS září 2005 w w w. p a p o u c h. c o m

2 PT232/485 PT232/485 Katalogový list Vytvořen: Poslední aktualizace: :24 Počet stran: Adresa: Soběslavská Praha 3 Telefon: Fax: Internet: papouch@papouch.com RSS: Strana 2 Soběslavská 15, Praha 3, tel.:

3 OBSAH Popis...4 Vlastnosti...4 Možná provedení...4 Obecné technické parametry...5 Napájení...5 Připojení...5 Technické parametry...5 Pt Připojení...5 Technické parametry...6 RS Připojení...6 Technické parametry...6 RS Připojení...7 Technické parametry...7 Dvoustavové vstupy...7 Připojení...7 Technické parametry...7 Dvoustavové výstupy...8 Připojení...8 Technické parametry...8 Aktualizace firmware...8 Termostat a alarm...9 Funkce...9 Použití...9 Technické parametry...9 PT232/485 Komunikační protokol...10 Formát Struktura...10 Vysvětlivky...10 Formát Struktura...12 Vysvětlivky...12 Přehled instrukcí modulu PT232/ Základní instrukce...15 Jednorázový odměr...15 Kontinuální měření...15 Vstupy a výstupy...16 Čtení vstupů...16 Nastavení výstupů...17 Nastavení výstupů na určitou dobu...17 Čtení výstupů...18 Funkce termostatu nastavení...19 Funkce termostatu čtení nastavení...20 Konfigurační...20 Kalibrace...20 Nastavení komunikačních parametrů...21 Čtení komunikačních parametrů...22 Doplňkové...22 Povolení konfigurace...22 Nastavení statusu...23 Nastavení samovolného vysílání...23 Čtení nastavení samovolného vysílání...24 Čtení statusu...24 Čtení jména a verze...25 Uložení uživatelských dat...25 Čtení uložených uživatelských dat...26 Reset...26 Povolení kontrolního součtu...27 Kontrolní součet čtení nastavení...27 Čtení chyb komunikace...27 PT232/485 na Internetu: Soběslavská 15, Praha 3, tel.: Strana 3

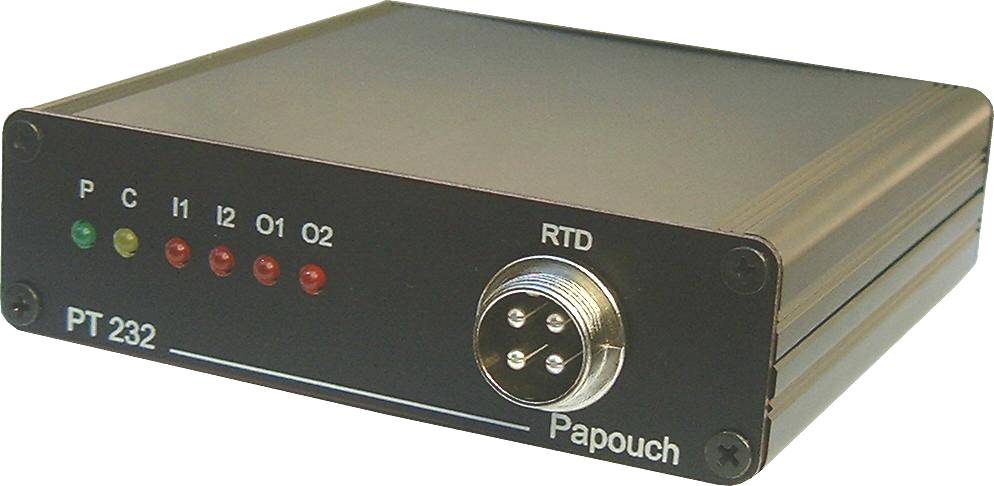

4 PT232/485 POPIS Inteligentní teploměr PT232/485 slouží k měření teploty v širokém rozsahu a přenosu naměřených hodnot linkou RS232 nebo RS485. Měření může probíhat jednorázově nebo opakovaně. Modul PT232/485 má dva dvoustavové vstupy (pro napětí) a dva výstupy (relé). Pro snímání teploty je použito platinové odporové teplotní čidlo Pt100, které se vyrábí v mnoha provedeních podle účelu. VLASTNOSTI Rozsah měřených teplot -50 C až +400 C Přesnost 0,1 C Teplotní senzor Pt100 (možnost úpravy pro Pt1000) Připojení 2-vodičové nebo 4-vodičové Detekce přerušení nebo zkratu senzoru Komunikace linkou RS232 nebo RS485 Komunikační rychlost 110 Bd až 230,4 kbd Dva dvoustavové výstupy (kontakt relé) Funkce termostatu a hlídání teploty Dva galvanicky oddělené dvoustavové vstupy (napěťové) Napájecí napětí 8 až 30V (max. 100 ma) s ochranou proti přepólování Rozměry 105 x 30 x 103,5 mm (šířka x výška x hloubka) Pracovní rozsah teplot modulu 0 C až 70 C MOŽNÁ PROVEDENÍ Úchyt: Napájení: Bez úchytu (standardní provedení) Držák na lištu DIN 8 až 30 V (standardní provedení) 5V ± 10% Senzor: Pt100 (-50 až +400 C) (standardní provedení) Pt1000 Komunikační linka: RS232 (standardní provedení) RS485 Neváhejte nás kontaktovat v případě dalších specifických požadavků na provedení a funkce modulu PT232/485. Strana 4 Soběslavská 15, Praha 3, tel.:

5 PT232/485 OBECNÉ TECHNICKÉ PARAMETRY Teplotní rozsah...0 C až 70 C Krabička...kovová (eloxovaný hliník) Hmotnost g Rozměry x 30 x 104 mm (120 mm včetně konektorů) NAPÁJENÍ Modul je napájen stejnosměrným napětím, dle technických parametrů. Je možné objednat zdroj. Připojené napájení indikuje kontrolka P. P ř i p o j e n í Napájecí napětí se připojuje na svorku vpravo od konektoru sériové linky, viz obr. 1 s vyznačenou polaritou. T e c h n i c k é p a r a m e t r y obr. 1 napájecí konektor Napájecí napětí...dc 8 až 30V, s ochranou proti přepólování Proud (při 12V)...20 ma (80mA včetně obou sepnutých relé) Konektor...Násuvná svorka s roztečí 3,5mm pro vodič o max. průměru 1,6mm (hlava šroubu 2,5mm) PT100 Odporové teplotní čidlo (RTD) je používané v mnoha průmyslových odvětvích. Dodáváme jej v několika provedeních. Převodník umožňuje jak dvouvodičové (obr. 5) připojení, tak čtyřvodičové (obr. 3), u kterého je eliminována chyba způsobená odporem přívodních vodičů. obr. 2 připojení senzoru P ř i p o j e n í Senzor Pt100 se zapojuje dvou nebo čtyřvodičově do konektoru RTD na předním panelu. Na obr. 4 je ukázáno zapojení špiček konektoru RTD. I+ I obr. 3 čtyřvodičové zapojení D+ D obr. 4 svorky konektoru Soběslavská 15, Praha 3, tel.: Strana 5

6 PT232/485 T e c h n i c k é p a r a m e t r y Měřící proud... typicky 0,5 ma Linearizace... aproximace polynomem 3. řádu Vstup pro platinové odporové teplotní čidlo Pt100. obr. 5 dvouvodičové zapojení RS232 P ř i p o j e n í Linka RS232 je vyvedena na konektor D-SUB 9F (zásuvka). Zapojení konektoru je na obr. 6. K počítači PC se připojuje přímým (nepřekříženým) kabelem. Komunikaci indikuje kontrolka C. obr. 6 sériová linka konektor RS232/485 T e c h n i c k é p a r a m e t r y Rychlost Bd až 230,4 kbd Rychlost výrobní nastavení Bd Počet bitů... 8 Parita... žádná Počet stopbitů... 1 Hardwarové řízení toku dat... není obr. 7 zapojení sériové linky Strana 6 Soběslavská 15, Praha 3, tel.:

7 PT232/485 RS485 P ř i p o j e n í Linka RS485 má společný konektor (D-SUB 9F; zásuvka) s linkou RS232. Zapojení konektoru je na obr Komunikaci indikuje kontrolka C. obr. 8 sériová linka konektor RS232/485 T e c h n i c k é p a r a m e t r y Rychlost Bd až 230,4 kbd Rychlost výrobní nastavení Bd Počet bitů...8 Parita...žádná Počet stopbitů...1 Hardwarové řízení toku dat...není obr. 9 zapojení RS485 DVOUSTAVOVÉ VSTUPY Oba vstupy modulu PT232/485 jsou napěťové. Pro změnu jejich stavu je nutné přivést na ně napětí dle technických parametrů. Oba mají společnou zem, která je galvanicky oddělena od země modulu. Stav vstupů indikují kontrolky I1 a I2 na předním panelu. obr. 10 dvoustavové vstupy P ř i p o j e n í Vstupy se připojují násuvnou svorkou vlevo od konektoru sériové linky. T e c h n i c k é p a r a m e t r y Rozsah vstupního napětí pro úroveň až 15V Maximální proud vstupem...50ma Ochrana proti přepólování...ano, inverzní napětí max. 15V Izolační napětí v (pulz max. 100μs) 1 Někdy je možné se setkat také s linkami RS485 označenými A (pro RxTx+) a B (pro RxTx-). Soběslavská 15, Praha 3, tel.: Strana 7

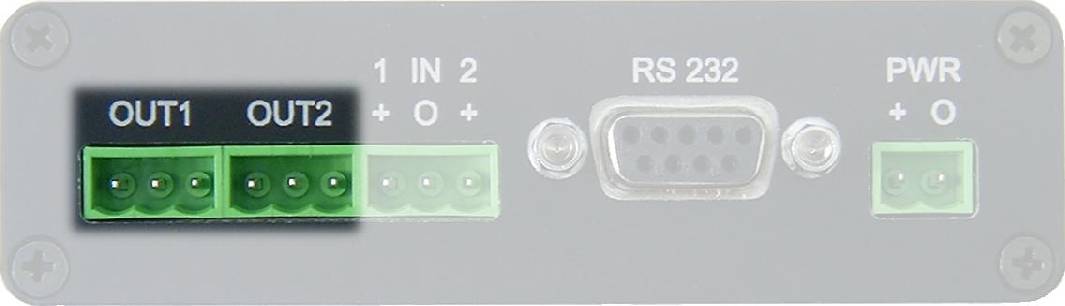

8 PT232/485 DVOUSTAVOVÉ VÝSTUPY Modul PT232/485 má dvě výstupní relé s přepínacím kontaktem. Lze je ovládat buď samostatně nezávisle na měřené teplotě (viz instrukce Nastavení výstupů na straně 17), nebo použít funkci termostatu, která je obr. 11 dvoustavové výstupy popsána na straně 9. Termostat nebo nezávislé ovládání lze nastavit zvlášť pro každé relé. Stav výstupů indikují kontrolky O1 a O2 na předním panelu. P ř i p o j e n í K připojení výstupů slouží dvě trojice svorek zcela vlevo na modulu. Nákres se zapojením kontaktů relé je na obr. 10. T e c h n i c k é p a r a m e t r y Maximální přechodový odpor...100mω Maximální spínaný proud...ac 1A/DC 2A Maximální spínané napětí...ac 125V/DC 30V Maximální spínaný výkon...60w / 125VA obr. 12 kontakty relé AKTUALIZACE FIRMWARE Na desce elektroniky uvnitř zařízení je konektor (bílý čtyřpinový konektor označený Service ) sloužící pro případnou vzdálenou aktualizaci firmware modulu. Podrobnosti budou specifikovány s příslušnou novou verzí firmware. Strana 8 Soběslavská 15, Praha 3, tel.:

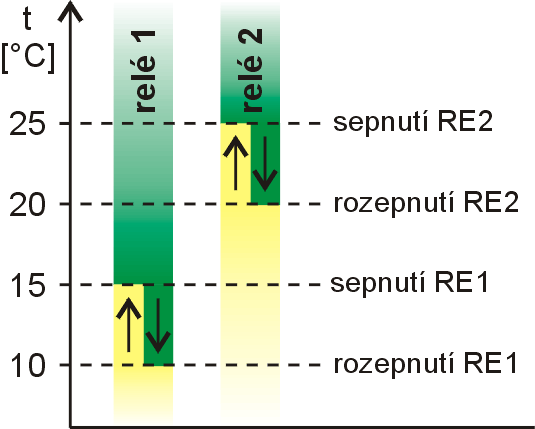

9 PT232/485 T e r m o s t a t a a l a r m F u n k c e Termostat umožňuje, aby jeden nebo oba výstupy reagovaly na aktuálně naměřenou teplotu. 2 Pro každý výstup lze nastavit jednu nebo dvě teplotní meze, ve kterých dojde ke změně stavu výstupního kontaktu. Pro každý kontakt lze nastavit až dvě mezní teploty (instrukcí Funkce termostatu nastavení na straně 19). Mez pro sepnutí může být vyšší nebo nižší než pro rozepnutí. Toto určuje, zda relé při překročení nastavené teploty směrem dolů nebo nahoru sepne. (Chování modulu při konkrétních nastaveních je patrné z nákresů v odstavci Použití.) Výchozí meze, pro změnu stavu kontaktů jsou +horní mez (standardně +400 C) a dolní mez (standardně -50 C). Pokud dojde ke zkratu nebo přerušení čidla, relé zůstanou ve stejném stavu, v jakém byla před poruchou. P o u ž i t í Termostat lze využít například pro následující situace: Nezávislé výstupy Výstup má nastavenu mez sepnutí vyšší než mez rozepnutí (hystereze = teplota_sepnutí teplota_rozepnutí). V příkladu, naznačeném na obr. 11, relé1 sepne při 20 C a rozepne až při poklesu pod 10 C. 3 Relé2 sepne při 30 C a rozepne při poklesu pod 20 C. (Relé1 má horní mez 20 C a dolní 10 C. Relé2 má horní mez 30 C a dolní 20 C.) Okno Tuto funkci lze využít pro sledování určitého rozsahu teplot, kdy jedno relé je sepnuto při překročení horní meze rozsahu a druhé dolní meze (viz obr. 12). (Relé1 má horní mez 40 C a dolní 30 C. Relé2 má horní mez 10 C a dolní 20 C. Hystereze obou relé je 10 C.) Okno je mezi 10 a 40 C. Jedna změna stavu V některých případech je užitečné, aby po dosažení určité teploty relé seplo a rozepnutí provedla až obsluha zařízení. Tento případ je znázorněn na obr. 13. (Relé má nastavenu horní mez 20 C a dolní je ponechána výchozí tedy -50 C.) obr. 13 nezávislé výstupy obr okno T e c h n i c k é p a r a m e t r y Perioda měření termostatu ms obr. 15 jedna změna 2 Výstup, který nemá zapnutou funkci termostatu lze ovládat standardně instrukcemi pro ovládání výstupů. 3 Vzhledem k tomu, že relé má vyveden na svorky přepínací kontakt, je možné si vybrat, zda bude relé spínat nebo rozpínat. Soběslavská 15, Praha 3, tel.: Strana 9

10 PT232/485 KOMUNIKAČNÍ PROTOKOL Do modulu PT232/485 je implementován standardizovaný protokol Spinel 4, formáty 66 (ASCII) a 97 (binární). F o r m á t 9 7 S t r u k t u r a Dotaz: PRE FRM NUM NUM ADR SIG INST DATA SUMA CR : PRE FRM NUM NUM ADR SIG ACK DATA SUMA CR PRE Prefix, 2AH (znak * ). FRM NUM ADR SIG INST 5 ACK DATA 5 SUMA CR V y s v ě t l i v k y Číslo formátu 97 (61H). Počet bytů instrukce od následujícího bajtu do konce rámce. Adresa modulu, kterému je posílán dotaz nebo který posílá odpověď. Podpis zprávy - libovolné číslo od 00H do FFH. Stejné číslo, které bylo posláno v dotazu, se vrátí v odpovědi, čímž lze snadno rozpoznat, na který dotaz odpověď přišla. Kód instrukce - Instrukce modulu jsou podrobně popsány v kapitole Přehled instrukcí modulu PT232/485 na straně 14. Potvrzení dotazu (Acknowledge), zda a jak byl proveden. ACK jsou z intervalu 00H až 0FH. Data. Podrobně popsány v kapitole Přehled instrukcí modulu PT232/485 (strana 14) pro každou instrukci. Kontrolní součet. Zakončovaní znak (0DH). Příklad 2AH, 61H, 00H, 05H, 01H, 02H, 60H, 0CH, 0DH Zakončovací znak SDATA Délka dat délka SDATA (4 byty) + 0DH (1 byte). Počet je menší než 256, proto je horní byte nulový. Formát Prefix 4 Podrobné informace o protokolu Spinel naleznete na 5 Instrukce a data jsou v příkladech na následujících stranách zvýrazněny pro přehlednost takto. Strana 10 Soběslavská 15, Praha 3, tel.:

11 PT232/485 Délka dat (NUM) Šestnáctibitová hodnota určující počet bytů do konce instrukce; počet všech bytů následujících za NUM, až po CR (včetně). Nabývá hodnot 5 až Je-li menší než 5, považuje se taková instrukce za chybnou a odpovídá se na ni (je-li určena danému zařízení) instrukcí s ACK neplatná data. Postup tvorby NUM: Sečtěte počet bytů následujících za oběma byty NUM (tzn. počet byte SDATA + 1 byte CR). Výsledný počet uvažujte jako šestnáctibitové číslo. To rozdělte na horní a dolní byte. První byte NUM je horní byte počtu, druhý byte NUM je dolní byte počtu. (Je-li počet bytů menší než 256, první byte NUM je 00H.) Adresa (ADR) Adresa FFH je rezervována pro broadcast. Pokud je v dotazu adresa FFH, zařízení se chová tak, jako by byla uvedena jeho adresa. Na dotazy s touto adresou se nevrací žádná odpověď. Adresa FEH je univerzální adresa. Pokud je v dotazu adresa FEH, zařízení se chová tak, jako by byla uvedena jeho adresa. V odpovědi zařízení uvede skutečnou právě nastavenou adresu. Univerzální adresa se používá jen v případech, kdy je na lince připojené jen jedno zařízení. Potvrzení dotazu (ACK) ACK informuje nadřazené zařízení o způsobu zpracování přijaté instrukce. Kódy potvrzení: 00H...VŠE V POŘÁDKU Instrukce byla v pořádku přijata a kompletně provedena. 01H...JINÁ CHYBA Blíže nespecifikovaná chyba zařízení. 02H...NEPLATNÝ KÓD INSTRUKCE Přijatý kód instrukce není známý. 03H...NEPLATNÁ DATA Data nemají platnou délku nebo obsahují neplatnou hodnotu. 04H...NEPOVOLEN ZÁPIS/PŘÍSTUP ODMÍTNUT - Dotaz nebyl proveden, protože nebyly splněny určité podmínky. - Pokus o zápis dat do nepřístupné paměti. - Snaha o aktivování funkce zařízení, která vyžaduje jiné nastavení (např. vyšší komunikační rychlost). - Snaha o změnu konfigurace, bez bezprostředně předcházejícího povolení nastavení. - Přístup do paměti chráněné heslem. 05H...PORUCHA ZAŘÍZENÍ - Porucha zařízení, vyžadující servisní zásah. - Chyba vnitřní paměti zařízení nebo paměti nastavení. - Chyba některé vnitřní periferie zařízení (běhová chyba nebo chyba při inicializaci). - Jakákoli jiná chyba ovlivňující správnou funkci zařízení. 0DH...AUTOMATICKY VYSLANÁ INSTRUKCE ZMĚNA STAVU DIGITÁLNÍHO VSTUPU 0EH...AUTOMATICKY VYSLANÁ INSTRUKCE KONTINUÁLNÍ MĚŘENÍ - Periodické odesílání naměřených hodnot. Kontrolní součet (SUMA) Součet všech bytů instrukce (sčítají se úplně všechna odesílaná data kromě CR) odečtený od 255. Výpočet: SUMA = 255 (PRE + FRM + NUM + ADR + SIG + ACK (INST) + DATA) Na zprávu s chybným kontrolním součtem se neodpovídá. (Na příjem CR se čeká i pokud přijde nesprávný kontrolní součet.) Soběslavská 15, Praha 3, tel.: Strana 11

12 PT232/485 F o r m á t 6 6 Formát 66 používá jen dekadické proměnné nebo znaky, které lze psát na běžné klávesnici. Instrukce jsou rozděleny na dotaz odpověď: S t r u k t u r a Dotaz: PRE FRM ADR INST : PRE FRM ADR ACK DATA CR DATA CR PRE Prefix, 2AH (znak * ). FRM ADR INST 5 ACK DATA 5 CR V y s v ě t l i v k y Příklad jednorázový odměr * B 1 TR <CR> Adresa (ADR) Číslo formátu 66 (znak B ). Adresa modulu, kterému je posílán dotaz nebo který posílá odpověď. Kód instrukce - Kódy instrukce daného zařízení. Jsou jimi ASCII kódy písmen A až Z a a až z a číslice 0 až 9. Instrukce modulu jsou podrobně popsány v kapitole Přehled instrukcí modulu PT232/485 na straně 14. Potvrzení dotazu (Acknowledge), zda a jak byl proveden. ACK jsou z intervalu 00H až 0FH. Data. ASCII vyjádření přenášených proměnných. Doporučuje se data přenášet v běžném tvaru a jednotkách. Nesmí obsahovat prefix ani CR. Podrobně popsáno v kapitole Přehled instrukcí modulu PT232/485 (strana 14) pro každou instrukci. Zakončovaní znak (0DH). Zakončovací znak (0DH; ) 6 Kód instrukce Adresa Formát Prefix (2AH) Adresa je jeden znak, který jednoznačně určuje konkrétní zařízení mezi ostatními na jedné komunikační lince. Zařízení toto číslo vždy používá pro svou identifikaci v odpovědích na dotazy z nadřazeného systému. Adresou mohou být tyto ASCII znaky: číslice 0 až 9, malá písmena a až z a velká A až Z. Adresa nesmí být shodná s prefixem nebo CR. Adresa % je rezervována pro broadcast. Pokud je v dotazu adresa %, zařízení se chová tak, jako by byla uvedena jeho adresa. Na dotazy s touto adresou se nevrací žádná odpověď. 6 U příkladů instrukcí v kapitole Přehled instrukcí modulu PT232/485 není zakončovací znak <CR> vypisován! (Je nahrazen znakem.) Strana 12 Soběslavská 15, Praha 3, tel.:

13 PT232/485 Adresa $ je univerzální adresa. Pokud je v dotazu adresa $, zařízení se chová tak, jako by byla uvedena jeho adresa. V odpovědi zařízení uvede skutečnou právě nastavenou adresu. Univerzální adresa se používá jen v případech, kdy je na lince připojené pouze jedno zařízení. Kód instrukce (INST) Kód instrukce příslušného zařízení. Je-li přijata platná instrukce (souhlasí ADR) a je nastaven příznak přijaté zprávy, zařízení na takovou instrukci již musí odpovědět. Potvrzení dotazu (ACK) ACK informuje nadřazené zařízení o způsobu zpracování přijaté instrukce. Kódy potvrzení: 0...VŠE V POŘÁDKU Instrukce byla v pořádku přijata a kompletně provedena. 1...JINÁ CHYBA Blíže nespecifikovaná chyba zařízení. 2...NEPLATNÝ KÓD INSTRUKCE Přijatý kód instrukce není známý. 3...NEPLATNÁ DATA Data nemají platnou délku nebo obsahují neplatnou hodnotu. 4...NEPOVOLEN ZÁPIS/PŘÍSTUP ODMÍTNUT - Dotaz nebyl proveden, protože nebyly splněny určité podmínky. - Pokus o zápis dat do nepřístupné paměti. - Snaha o aktivování funkce zařízení, která vyžaduje jiné nastavení (např. vyšší komunikační rychlost). - Snaha o změnu konfigurace, bez bezprostředně předcházejícího povolení nastavení. - Přístup do paměti chráněné heslem. 5...PORUCHA ZAŘÍZENÍ - Porucha zařízení, vyžadující servisní zásah. - Chyba vnitřní paměti zařízení nebo paměti nastavení. - Chyba některé vnitřní periferie zařízení (běhová chyba nebo chyba při inicializaci). - Jakákoli jiná chyba ovlivňující správnou funkci zařízení. D...AUTOMATICKY VYSLANÁ INSTRUKCE ZMĚNA STAVU DIGITÁLNÍHO VSTUPU E...AUTOMATICKY VYSLANÁ INSTRUKCE KONTINUÁLNÍ MĚŘENÍ - Periodické odesílání naměřených hodnot. Data (DATA) Data instrukce. Soběslavská 15, Praha 3, tel.: Strana 13

14 PT232/485 PŘEHLED INSTRUKCÍ MODULU PT232/485 Instrukce Kód Data dotazu (97) Data odpovědi (97) Str. Základní instrukce Jednorázový odměr... 51H... TR (hodnota) Kontinuální měření... 52H... TC...(per20) Vstupy a výstupy Čtení vstupů... 31H... IR (stav vstupů) Čtení výstupů... 30H... OR (stav OUT) Funkce termostatu čtení... 1BH... LR (OUTx) (OUTy) Funkce termostatu nastavení... 1AH... LS...(OUTx) (OUTy) Nastavení výstupů na určitou dobu... 23H... OT...(čas) (OUTx) (OUTy) Nastavení výstupů... 20H... OS...(OUTx) (OUTy) Konfigurační Čtení komunikačních parametrů... F0H (adresa)(rychlost) Kalibrace... 12H... CS Nastavení komunikačních parametrů E0H... AS a SS...(adresa)(rychlost) Doplňkové Čtení chyb komunikace... F4H (chyby) Čtení jména a verze... F3H...? PT232/485; v ; F Čtení statusu... F1H... SR (status) Čtení uložených uživatelských dat... F2H... DR...(data) Kontrolní součet čtení nastavení... FEH (stav) Nastavení statusu... E1H... SW...(status) Povolení konfigurace... E4H... E Povolení kontrolního součtu... EEH (stav) Reset... E3H... RE Uložení uživatelských dat... E2H... DW...(pozice)(data) Pro přehlednost jsou dále podrobně popsány jen instrukce (INST), potvrzení (ACK) a data (DATA). Adresa (ADR), podpis (SIG) a kontrolní součet (SUMA) jsou podrobně popsány výše v popisu protokolu a v podrobné dokumentaci k protokolu Spinel (k dispozici ke stažení na Příklady jsou však uvedeny v kompletním tvaru a to pro adresu 01H a podpis 02H. Indexy 97 nebo 66 před některými odstavci na následujících stránkách označují pro jaký formát protokolu Spinel je takto označený odstavec určen. Není-li před odstavcem žádný index, vztahuje se daná informace na protokol 97 i 66. (Viz také poznámku pod čarou 6 na straně 12.) Strana 14 Soběslavská 15, Praha 3, tel.:

15 PT232/485 Z á k l a d n í i n s t r u k c e J e d n o r á z o v ý o d m ě r 97 Dotaz: 51H Provede jednorázový odměr teploty. 97 : (ACK 00H) (hodnota) 97 Legenda: (hodnota) teplota ve formátu signed int 97 Příklad: Dotaz: Adresa 1 teplota = hodnota / 10 Výsledná teplota má rozlišení 0,1 C. 2AH,61H,00H,05H,01H,02H,51H,1BH,0DH : 26,1 C 2AH,61H,00H,07H,01H,02H,00H,01H,05H,64H,0DH 97 Poznámka:Mimo záporný rozsah vrací -99,9 C (pravděpodobně zkrat). Mimo kladný +1000,0 C (pravděpodobně přerušený vodič). 66 Dotaz: TR (Temperature Read) 66 : (ACK 0 ) (hodnota) 66 Legenda: (hodnota) Teplota jako ASCII řetězec (vždy 5 znaků zarovnaných doprava). Nepoužité znaky jsou vyplněny mezerou (20H). 66 Příklad: Dotaz: Adresa 1 *B1TR : 123,4 C *B Poznámka:Mimo záporný rozsah vrací -Err (pravděpodobně zkrat). Mimo kladný +Err (pravděpodobně přerušený vodič). K o n t i n u á l n í m ě ř e n í 97 Dotaz: 52H (per20) 97 : (ACK 00H) Spustí kontinuální (nepřetržité) měření. 97 Legenda: (per20) 16 bit (unsigned int) hodnota. Měření lze zastavit zadáním parametru per20 = Příklad: Dotaz Perioda = per20 * 20ms 2AH,61H,00H,07H,31H,02H,52H,00H,32H,B6H,0DH ACK Ok 2AH,61H,00H,05H,31H,02H,00H,3CH,0DH 1 odměr SIG = 00H, ACK = 0EH, teplota 33,3 C 2AH,61H,00H,07H,31H,00H,0EH,01H,4DH,E0H,0DH 2 odměr SIG = 01H (u každého po sobě jdoucího odměru se zvyšuje SIG o 1), ACK = 0EH, teplota 33,3 C 2AH,61H,00H,07H,31H,01H,0EH,01H,4DH,DFH,0DH 97 Poznámka:Mimo záporný rozsah vrací -99,9 C. Mimo kladný +1000,0 C. Soběslavská 15, Praha 3, tel.: Strana 15

16 PT232/ Dotaz: TC (per20) (Temperature Continous measure) 66 : (ACK 0 ) 66 Legenda: (per20) Rozsah 1 až Perioda = per20 * 20ms Hodnota je vyjádřena buď jako pět znaků, kde nevyužitá místa jsou vyplněna nulami (např , 00024, ) nebo jako1-5 ASCII znaků (např. 1, 24, ). 66 Příklad: Dotaz Měření lze zastavit zadáním parametru per20 = 0. *B1TC *B10 1 odměr ACK = E, číslo odměru = 1 *B1E odměr ACK = E, číslo odměru = 5 *B1E Poznámka: číslo odměru je znak reprezentující číslo vzorku. Pro číslování je použito deset čísel ( 1, 2, 9, 0 ) které se dokola opakují. Mimo záporný rozsah vrací -Err. Mimo kladný +Err. V s t u p y a v ý s t u p y Č t e n í v s t u p ů 97 Dotaz: 31H Instrukce čte stav vstupů. 97 : (ACK 00H)(stav vstupů) 97 Legenda: (stav vstupů) 1 byte; byte má tvar: , kde bity 1 až 8 značí číslo vstupu. Hodnota bitů odpovídá log. hodnotám jednotlivých vstupů. Použity jsou jen bity 1 a Příklad: Čtení stavu vstupů, adresa 01H, podpis 02H 2AH,61H,00H,05H,01H,02H,31H,3BH,0DH vstupy 2, 7 a 8 jsou v log. 1, ostatní log. 0 2AH,61H,00H,06H,01H,02H,00H,C2H,A9H,0DH 66 Dotaz: IR (vstup) (Input Read) 66 : (ACK 0 )(stav) 66 Legenda: (vstup) Číslo výstupu znak 1 nebo 2 (stav) 66 Příklad: Dotaz vstup 1 *B1IR1 Sepnutí ( 1 ) nebo rozepnutí ( 0 ) vybraného výstupu. vstup 1 neaktivní *B100 Strana 16 Soběslavská 15, Praha 3, tel.:

17 PT232/485 N a s t a v e n í v ý s t u p ů Instrukce nastaví vybrané výstupy. 97 Dotaz: 20H (OUTx) (OUTy) 97 : (ACK 00H) 97 Legenda: (OUTx) 1 byte; byte má tvar: STXXXXOO, kde S je stav, na který má být výstup nastaven (1 = sepnout; 0 = rozepnout), T je povolení funkce termostatu (1 = termostat pro dané relé zapnut; 0 = termostat vypnut) a O je číslo výstupu (binární vyjádření čísla 1 nebo 2). Hodnota X je ignorována. Instrukce může obsahovat až osm těchto bytů, na pořadí nezáleží. 66 Dotaz: OS (výstup)(stav) (Output Set) 66 : (ACK 0 ) 66 Legenda: (výstup) Číslo výstupu znak 1 nebo 2 (stav) 66 Příklad: Dotaz sepne relé 1 *B1OS11 *B10 Sepnutí ( 1 ) nebo rozepnutí ( 0 ) vybraného výstupu. T zapne funkci termostatu pro dané relé. N a s t a v e n í v ý s t u p ů n a u r č i t o u d o b u Instrukce nastaví vybrané výstupy na určitou dobu. 97 Dotaz: 23H (čas) (OUTx) (OUTy) 97 : (ACK 00H) 97 Legenda: (čas) 1 byte; prodleva, po kterou má být relé sepnuto/rozepnuto. Rozsah 1 až 255, jednotka je 0.5 sec. (OUTx) 1 byte; byte má tvar: SXXXOOOO, kde S je stav, na který má být výstup dočasně nastaven (1 = sepnout; 0 = rozepnout) a O je číslo výstupu (binární vyjádření čísla 1 až 4). Hodnota X je ignorována. V případě, že relé, které má sepnout, je již sepnuto, zůstane sepnuté a za stanovenou dobu rozepne (stejně tak v opačném případě). Instrukce může obsahovat až osm těchto bytů, na pořadí nezáleží. 97 Příklad: Sepnutí relé 1 a 4 dobu 5 sec, adresa 35H, podpis 02H 2AH,61H,00H,08H,35H,02H,23H,04H,81H,84H,09H,0DH 2AH,61H,00H,05H,35H,02H,00H,38H,0DH 66 Dotaz: OT (výstup)(stav)(čas) (Output Timing) 66 : (ACK 0 ) 66 Legenda: (výstup) Číslo výstupu znak 1 až 4 (stav) Sepnout ( 1 ) nebo rozepnout ( 0 ). (čas) Číslo 1 až 255.Jednotka je 0,5sec.Je tedy možné nastavit čas 0,5 až 127,5 sec. 66 Příklad: Dotaz sepnutí výstupu 2 na 10 sec *B1OT2120 *B10 Soběslavská 15, Praha 3, tel.: Strana 17

18 PT232/485 Č t e n í v ý s t u p ů 97 Dotaz: 30H Instrukce čte stav výstupů (relé). 97 : (ACK 00H) (stav OUT) 97 Legenda: (stav OUT) 1 byte; byte má tvar: , kde bity 1 až 8 značí číslo výstupu. Výstupy, jejichž bity jsou 1, jsou sepnuty. Zde jsou použity pouze bity 1 a Příklad: Čtení stavu relé, adresa 01H, podpis 02H 2AH,61H,00H,05H,01H,02H,30H,3CH,0DH - relé 1 a 5 sepnuty 2AH,61H,00H,06H,01H,02H,00H,11H,5AH,0DH 66 Dotaz: OR (výstup) (Output Read) 66 : (ACK 0 )(stav) 66 Legenda: (výstup) Číslo výstupu znak 1 nebo 2 66 Příklad: Dotaz (stav) Vybraný výstup je sepnut ( 1 ) nebo rozepnut ( 0 ). *B1OR1 sepnuto relé 1 *B101 Strana 18 Soběslavská 15, Praha 3, tel.:

19 PT232/485 F u n k c e t e r m o s t a t u n a s t a v e n í Nastaví teplotní meze, při kterých dojde ke změně stavu kontaktů relé Dotaz: 1AH (OUTx)(TEMPx) (OUTy)(TEMPy) 97 : (ACK 00H) 97 Legenda: (OUTx) 1 byte; byte má tvar: SXXXXXOO, kde S je hodnota, která je nastavována (1 = teplota sepnutí; 0 = teplota rozepnutí) a O je číslo výstupu (binární vyjádření čísla 1 nebo 2). Hodnota X je ignorována. (TEMPx) hodnota ve formátu signed int TEMPx = teplota * 10 Vstupní teplota s rozlišením 0,1 C. 97 Poznámka:Instrukce může obsahovat až čtyři sekvence ((OUTx)(TEMPx)), na pořadí nezáleží. 97 Příklad: Dotaz je nastavena hodnota sepnutí relé2 na C a jeho rozepnuti na 95.0 C 2AH,61H,00H,0BH,31H,02H,1AH,02H,03H,B6H,82H,03H,E8H,F4H,0DH 2AH,61H,00H,05H,31H,02H,00H,3CH,0DH 66 Dotaz: LS (výstup)(stav)(temp) (temperature threshold Level Set) 66 : (ACK 0 ) 66 Legenda: (výstup) Číslo výstupu znak 1 nebo 2 (stav) Nastavení hodnoty sepnutí ( 1 ) nebo rozepnutí ( 0 ) vybraného výstupu. (temp) Rozsah -500 až Teplota = temp / 10 Temp je vyjádřena buď jako čtyři znaky, kde nevyužitá místa jsou vyplněna nulami (např. 0001, 0247, -014 ) nebo jako1-4 ASCII znaky (např. 1, 247, -14 ). Desetinná tečka se nezadává, poslední znak je automaticky považován za desetinu. (Příklady v závorkách jsou uvedeny pro teploty 0,1 C; 24,7 C; -1,4 C) 66 Příklad: Dotaz nastaví hodnotu rozepnutí relé 1 na 24,7 C *B1LS10247 *B10 7 Funkce termostatu je podrobně popsána v kapitole Termostat na straně 9. Soběslavská 15, Praha 3, tel.: Strana 19

20 PT232/485 F u n k c e t e r m o s t a t u č t e n í n a s t a v e n í Přečte nastavení teplotních mezí, při kterých dojde ke změně stavu kontaktů relé Dotaz: 1BH 97 : (ACK 00H)(OUT1)(TEMPa)(TEMPb)(OUT2)(TEMPa)(TEMPb) 97 Legenda: (OUTx) 1 byte; Je-li 1, funkce termostatu je pro daný výstup zapnutá, je-li 0, termostat je vypnut. (TEMPa,b) hodnota ve formátu signed int teplota = TEMP / 10 Teplota s rozlišením 0,1 C. (TEMPa je teplota sepnutí, TEMPb teplota rozepnutí) 97 Příklad: Dotaz relé1 sepnout při C, rozepnout při -1.0 C; relé2 sepnout při C, rozepnout při 95.0 C; oba termostaty jsou aktivní 2AH,61H,00H,05H,31H,02H,1BH,21H,0DH 2AH,61H,00H,0FH,31H,02H,00H,01H,FFH,9BH,FFH,F5H,01H,03H,E8H,03H,B6H,FEH,0DH 66 Dotaz: LR (výstup)(stav) (temperature threshold Level Read) 66 : (ACK 0 )(temp) 66 Legenda: (výstup) Číslo výstupu znak 1 nebo 2 (stav) Hodnoty sepnutí ( 1 ) nebo rozepnutí ( 0 ) vybraného výstupu. (temp) Rozsah až Příklad: Dotaz čte nastavení pro rozepnutí relé1 *B1LR10 *B K o n f i g u r a č n í K a l i b r a c e 97 Dotaz: 12H 97 : (ACK 00H) Provede kalibraci interního A/D převodníku modulu. Před spuštěním kalibrace je nutné připojit na vstup pro Pt100 přesný odpor 100Ω. (Na přesnosti odporu závisí chyba měření.) 97 Příklad: Dotaz: Adresa 1 2AH,61H,00H,05H,01H,02H,12H,5AH,0DH 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Poznámka:Modul je kalibrován z výroby. 66 Dotaz: CS (Calibrate Sensor) 66 : (ACK 0 ) 66 Příklad: Dotaz: Adresa 1 *B1CS *B10 Strana 20 Soběslavská 15, Praha 3, tel.:

21 PT232/485 N a s t a v e n í k o m u n i k a č n í c h p a r a m e t r ů Nastavuje adresu a komunikační rychlost. 97 Dotaz: E0H (adresa) (rychlost) 97 : (ACK 00H) 97 Legenda: (adresa) 1 byte; Může být z intervalu 00H až FDH, pokud je pro komunikaci využit i protokol 66, je nutné použít jen adresy, které je možno vyjádřit i jako zobrazitelný ASCII znak (viz odstavec Adresa na straně 12). (rychlost) 1 byte; komunikační rychlost, kódy rychlostí jsou uvedeny v tabulce Příklad: Nastavení adresy 04H a komunikační rychlosti 19200Bd; stará adresa 01H, podpis 02H Poznámky: 2AH,61H,00H,07H,01H,02H,E0H,04H,07H,7FH,0DH 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Nová adresa a komunikační rychlost se nastaví po odeslání odpovědi. Před nastavením konfiguračních parametrů musí předcházet instrukce Povolení konfigurace (strana 22). Po nastavení komunikačních parametrů se nastavení opět zakáže. Ostatní parametry komunikace jsou: 8 bitů, bez parity, 1 stopbit. Z výroby je nastavena komunikační rychlost 9600Bd, adresa 01H. V případě, že adresa není známa a na lince není připojené žádné další zařízení, lze adresu zjistit instrukcí Čtení komunikačních parametrů. Jako adresa zařízení se použije univerzální adresa FEH. V případě, že komunikační rychlost je neznámá, je nutné vyzkoušet všechny komunikační rychlosti. 66 Dotaz: AS (adresa) 8 (Adress Set) 66 : (ACK 0 ) 66 Legenda: (adresa) viz odstavec Adresa na straně Příklad: Dotaz: Adresa 4 *B1AS4 *B10 66 Dotaz: SS (kód) 8 (Speed Set) 66 : (ACK 0 ) 66 Legenda: (kód) kód komunikační rychlosti dle tab Příklad: Dotaz: Rychlost 19200Bd *B1SS7 *B10 8 Adresu a komunikační rychlost je nutné v protokolu 66 nastavit dvěma různými instrukcemi. (U protokolu 97 je to jen jedna instrukce.) Soběslavská 15, Praha 3, tel.: Strana 21

22 PT232/485 Č t e n í k o m u n i k a č n í c h p a r a m e t r ů 97 Dotaz: F0H Vrací adresu a komunikační rychlost. 97 : (ACK 00H) (adr) (rychlost) 97 Legenda: (adresa) 1 byte; adresa přístroje (rychlost) 1 byte; komunikační rychlost kódy rychlostí jsou uvedeny v tab Příklad: Čtení komunikačních parametrů; univerzální adresa FEH, podpis 02H 2AH,61H,00H,05H,FEH,02H,F0H,7FH,0DH - adresa 04H, komunikační rychlost 9600Bd 2AH,61H,00H,07H,04H,02H,00H,04H,06H, 5DH,0DH 97 Poznámky: Použití této instrukce je určeno pro zjištění nastavené adresy v případě, kdy není známa. Dotaz se přitom posílá na univerzální adresu FEH. Pokud není známa ani komunikační rychlost, je třeba vyzkoušet všechny komunikační rychlosti zařízení. Na lince ale nesmí být připojeno žádné další zařízení. D o p l ň k o v é Ostatní parametry komunikace jsou: 8 bitů, bez parity, 1 stopbit. Z výroby je nastavena komunikační rychlost 9600Bd a adresa 01H. P o v o l e n í k o n f i g u r a c e 97 Dotaz: E4H 97 : (ACK 00H) Povoluje provedení konfigurace. Musí předcházet bezprostředně před instrukcí pro nastavení komunikačních parametrů. Po následující instrukci (i neplatné) je konfigurace automaticky zakázána. 97 Příklad: Povolení konfigurace 2AH,61H,00H,05H,01H,02H,E4H,88H,0DH 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH 66 Dotaz: E (Enable) 66 : (ACK 0 ) 66 Příklad: Dotaz *B1E *B10 Komunikační rychlost Bd Kód H H H H H H H H H H AH A BH B tab. 1 kódy komunikačních rychlostí Strana 22 Soběslavská 15, Praha 3, tel.:

23 PT232/485 N a s t a v e n í s t a t u s u 97 Dotaz: E1H (status) 97 : (ACK 00H) Nastaví status přístroje. Uživatelsky definovaný byte, který lze využít k zjištění stavu přístroje. 97 Legenda: (status) 1 byte; status přístroje. Po zapnutí přístroje, nebo po resetu (i softwarovém) je automaticky nastaven status 00H. Pokud je instrukcí Nastavení statusu přestaven na jinou hodnotu, lze později snadno identifikovat, v jakém stavu se přístroj nachází. 97 Příklad: Nastavení statusu 12H; adresa 01H, podpis 02H 2AH,61H,00H,06H,01H,02H,E1H,12H,78H,0DH 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH 66 Dotaz: SW (status) (Status Write) 66 : (ACK 0 ) 66 Legenda: (status) znak z intervalu mezera až ~ (32 126) 66 Příklad: Dotaz znak A *B1SWA *B10 N a s t a v e n í s a m o v o l n é h o v y s í l á n í 97 Dotaz: 10H(stav) 97 : (ACK 00H) Povoluje nebo zakazuje automatické vyslání zprávy na linku při změně logické úrovně na vstupech. (Z výroby je automatické vysílání zakázáno.) 97 Legenda: (stav) 1 byte; 00H = samovolné vyslání zakázáno, 01H = povoleno 97 Příklad: Povolení samovolného vyslání zprávy; adresa 01H, podpis 02H Poznámky: 2AH,61H,00H,06H,01H,02H,10H,01H,5AH,0DH 66 Dotaz: IS (stav) 66 : (ACK 0 ) 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Je-li automatické vyslání povoleno, při každé změně log. úrovně alespoň na jednom vstupu, modul IORS automaticky vyšle zprávu nadřazenému systému s aktuálním stavem vstupů. Zpráva je ve tvaru (ACK 0DH)(stav IN) kde (ACK 0DH) je příznak samovolně vyslané zprávy a (stav IN) je stav vstupů viz instrukce Čtení stavu vstupů. Jako podpis se posílá 01H. Samovolně vyslaná zpráva se pak posílá ve stejném formátu, jako byl formát instrukce Nastavení samovolného vyslání. Je doporučeno povolit samovolné vyslání jen v případě, kdy je na lince připojen jen modul IORS. Z výroby je samovolné vyslání zakázáno. 66 Legenda: (stav) Povolení ( 1 ) nebo zákaz ( 0 ) automatického vysílání. 66 Příklad: Dotaz povolení automatického vysílání *B1IS1 *B10 Soběslavská 15, Praha 3, tel.: Strana 23

24 PT232/485 Č t e n í n a s t a v e n í s a m o v o l n é h o v y s í l á n í 97 Dotaz: 11H Čte nastavení samovolného vysílání zpráv o změně stavu některého ze vstupů. 97 : (ACK 00H)(stav) 97 Legenda: (stav) 1 byte; 00H = samovolné vyslání zakázáno, 66D (42H) = povoleno formátem 66, 97D (61H) = povoleno formátem Příklad: Povolení samovolného vyslání zprávy; univerzální adresa FEH, podpis 02H 66 Dotaz: IX 2AH,61H,00H,05H,FEH,02H,11H,5EH,0DH automatické vysílání je povoleno, bylo povoleno formátem 66 (42H) 2AH,61H,00H,06H,31H,02H,00H,42H,F9H,0DH 66 : (ACK 0 )(stav) 66 Legenda: (stav) 0 automatické vysílání zakázáno; B automatické vysílání bylo povoleno formátem 66; a automatické vysílání bylo povoleno formátem Příklad: Dotaz *B1IX automatické vysílání povoleno formátem 66 *B10B Č t e n í s t a t u s u 97 Dotaz: F1H Čte status přístroje. Uživatelsky definovaný byte, který lze využít k zjištění stavu přístroje. 97 : (ACK 00H)(status) 97 Legenda: (status) 1 byte; status přístroje, význam viz Nastavení statusu. 97 Příklad: Čtení statusu; adresa 01H, podpis 02H 2AH,61H,00H,05H,01H,02H,F1H,7BH,0DH - status 12H 2AH,61H,00H,06H,01H,02H,00H,12H,59H,0DH 66 Dotaz: SR (Status Read) 66 : (ACK 0 )(znak) 66 Legenda: (znak) znak z intervalu mezera až ~ (32 126) 66 Příklad: Dotaz *B1SR *B10A Strana 24 Soběslavská 15, Praha 3, tel.:

25 PT232/485 Č t e n í j m é n a a v e r z e 97 Dotaz: F3H Čte jméno přístroje, verzi vnitřního software a seznam možných formátů komunikace (pro modul PT232/ a 66). Nastaveno při výrobě. 97 : (ACK 00H) (řetězec) 97 Legenda: (řetězec) Text je ve tvaru: PT232/485; v ; F Dotaz:? 66 : (ACK 0 ) 66 Příklad: Dotaz *B1? *B10PT232/485; V ; F66 97 U l o ž e n í u ž i v a t e l s k ý c h d a t Instrukce uloží uživatelská data. Při vypnutí napájení si přístroj data pamatuje. 97 Dotaz: E2H (pozice)(data) 97 : (ACK 00H) 97 Legenda: (pozice) 1 byte; adresa paměti, kam se mají data uložit. 00H až 0FH (data) 1 až 16 bytů; libovolná uživatelská data. 97 Příklad: Uložení slova "Kotelna 1" na adresu paměti 00H; adresa 01H, podpis 02H Poznámky: 2AH,61H,00H,0FH,01H,02H,E2H,00H,"KOTELNA 1",61H,0DH 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Paměť pro uživatelská data má velikost 16 bytů. V případě že se zapisuje na adresu paměti např. 0CH, lze zapsat max. 4 bajty. 66 Dotaz: DW (pozice)(data) (Data Write) 66 : (ACK 0 ) 66 Legenda: (pozice) Adresa pozice v paměti, na kterou se bude zapisovat. Z intervalu 0-9 nebo A-F. (data) 66 Příklad: Dotaz 1 až 16 bytů; Libovolná uživatelská data. Z intervalu 0-9 nebo A-F. *B1DW0KOTELNA 1 *B10 Soběslavská 15, Praha 3, tel.: Strana 25

26 PT232/485 Č t e n í u l o ž e n ý c h u ž i v a t e l s k ý c h d a t Instrukce čte uložená uživatelská data. Při vypnutí napájení si přístroj data pamatuje. 97 Dotaz: F2H 97 : (ACK 00H)(data) 97 Legenda: (data) 16 bytů; uložená uživatelská data. 97 Příklad: Čtení uživatelských dat; adresa 01H, podpis 02H 2AH,61H,00H,05H,01H,02H,F2H,7AH,0DH - "Kotelna 1 " 2AH,61H,00H,15H,01H,02H,00H,"KOTELNA 1 ",5DH,0DH 66 Dotaz: DR (Data Read) 66 : (ACK 0 )(data) 66 Legenda: (data) 1 až 16 bytů; Uživatelská data. 66 Příklad: Dotaz *B1DR *B10KOTELNA 1 R e s e t Provede reset přístroje. Modul se dostane do shodného stavu jako po zapnutí napájení. 97 Dotaz: E3H 97 : (ACK 00H) 97 Příklad: Reset; adresa 01H, podpis 02H Poznámka: 2AH,61H,00H,05H,01H,02H,E3H,89H,0DH 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Reset se provede až po odeslání odpovědi. 66 Dotaz: RE (REset) 66 : (ACK 0 ) 66 Příklad: Dotaz *B1RE *B10 Strana 26 Soběslavská 15, Praha 3, tel.:

27 PT232/485 P o v o l e n í k o n t r o l n í h o s o u č t u 97 Dotaz: EEH (stav) 97 : (ACK 00H) Povoluje kontrolu checksumu u příchozích zpráv. 97 Legenda: (stav) 1 byte; 01H pro zapnuti kontroly; 00H pro vypnuti 97 Příklad: Povolení konfigurace 2AH,61H,00H,06H,01H,02H,EEH,01H,7CH,0DH 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH K o n t r o l n í s o u č e t č t e n í n a s t a v e n í 97 Dotaz: FEH Zjišťuje aktuální nastavení kontroly checksumu. 97 : (ACK 00H) (stav) 97 Legenda: (stav) 1 byte; 01H pro zapnuti kontroly; 00H pro vypnuti 97 Příklad: Dotaz na nastavení 2AH,61H,00H,05H,01H,02H,FEH,6EH,0DH kontrola zapnuta 2AH,61H,00H,06H,01H,02H,00H,01H,6AH,0DH Č t e n í c h y b k o m u n i k a c e 97 Dotaz: F4H Instrukce vrací počet chyb komunikace, které se vyskytly od zapnutí přístroje, nebo od posledního čtení chyb komunikace. 97 : (ACK 00H) (chyby) 97 Legenda: (chyby) 1 byte; počet chyb komunikace, které se vyskytly od zapnutí přístroje, nebo od posledního čtení. Za chyby komunikace jsou považovány následující události: je očekáván prefix a přijde jiný byte nesouhlasí kontrolní součet SUMA zpráva není kompletní 97 Příklad: Čtení chyb komunikace; adresa 01H, podpis 02H 2AH,61H,00H,05H,01H,02H,F4H,78H,0DH - 5 chyb 2AH,61H,00H,06H,01H,02H,00H,05H,66H,0DH Soběslavská 15, Praha 3, tel.: Strana 27

28 PT232/485 Přenosy dat v průmyslu, převodníky linek a protokolů, RS232/485/422/USB/Ethernet/GPRS/ WiFi, měřicí moduly, inteligentní teplotní čidla, I/O moduly, elektronické aplikace dle požadavků. Adresa: Soběslavská Praha 3 Telefon: Fax: Internet: papouch@papouch.com RSS: w w w. p a p o u c h. c o m
