1 Kód DUM : VY_32_INOVACE_LIN.1.05 Název materiálu: Anotace Autor Jazyk Očekávaný výstup 05 Sítě v Linuxu základy sítí a síťová rozhraní DUM naučí základní kroky ve správe síťového připojení, příkazy k ovládání síťového rozhraní Ing. Vladimír KEBERT, CSc (Autor) Čeština RVP M/01 Informační technologie, předmět: Operační systémy, 3 ročník Speciální vzdělávací potřeby Žádné Klíčová slova Druh učebního materiálu Druh interaktivity Cílová skupina Stupeň a typ vzdělávání Typická věková skupina Př. Linux, Network, IP, Loopback, Brána, Spojení Prezentace s prvky interaktivity Kombinované Žáci 3. ročníku Odborné vzdělávání let Celková velikost Velikost materiálu v kb : 306

2 1.Linux v počítačové síti (NETWORKING) - siť v Linuxových OS zajišťuje rozhraní a služby služba NETWORK - příkazem musíme zjistit typ a aktivitu síťového rozhraní: Obraz č. 1 Příklad zjištění typu a aktivity rozhraní: 2.Služba NETWORK - služba NETWORK MANAŽER V moderních systémech se služba ovládá přes nové jednotné rozhraní system.d:, v ostatních pak ovládáním služeb (ip, ifconfig, dhclient atd). V případě system.d je důležité: #service network status vypíše jednotlivá zařízení a jejich aktivitu #service network start nastartuje síťování #service network stop ukončí připojení k síti #service network restart restartuje službu připojení k síti

3 3.Spuštení rozhraní příkazem - siť v Linuxových OS zajišťuje rozhraní a služby služba NETWORK - příkazem musíme zjistit typ a aktivitu síťového rozhraní: - up spouští, down zastaví Obraz č. 2: Příklad spuštění a zastavení rozhraní sítě 4. Výpis stavu síťového rozhraní Musíme znát zařízení (t.j.) síťovou kartu (ethernet), jehož vlastnosti rozhraní vypisujeme: V případě system.d je důležité: #ifconfig p10p1 vypíše detail nastavení sítě daného rozhraní Obraz č. 3: Část odpovědi systému na příkaz ifconfig část inet ip adresa ipv4 a inet 6 adresa v ipv6

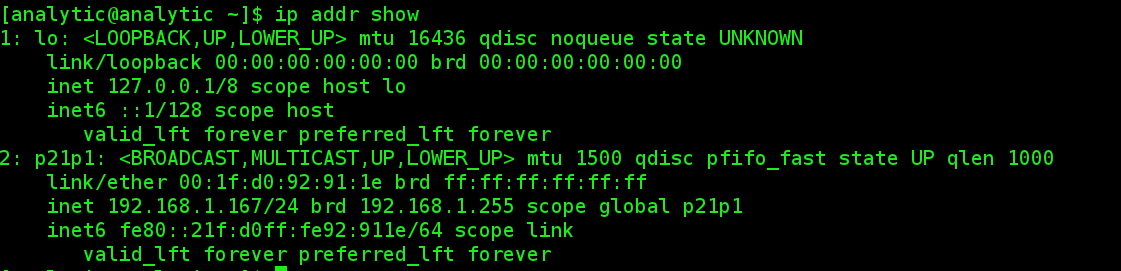

4 Novou a moderní možností je použít příkaz ip, např: # ip addr show nebo # ip a V tomto případě se vypíše detail nastavení v podobném formátu o dvou částech 1. část se týká vlastního rozhraní LOOPBACK, druhá část se týká komunikujícího MULTICAST rozhraní:

5 5.Otestování funkce spojení v síti - příkazem ping otestujeme cíleně, zda cíl odpovídá - při oživení nejprve testujeme loopback (tedy vlastní rozhraní): - v dalším kroku počítače ve společné podsíti - nakonec testujeme cestu přes bránu: Obraz č. 4: Příklady příkazu Ping: 1. Ping odpověděl z vlastního rozhraní síť je schopna provozu 2.Ping na počítač /24 vrátil odpověď spojení mezi rozhranímu je funkční 3. Ping na vzdálený cíl opdpověděl přes bránu brána do jiných sítí je propustná

6 6. Úloha Otestujte síťové rozhraní svého počítače s OS Linux: a] Případ č. 1 Služba network, výpis rozhraní sítě b] Případ č. 2 Zjištění nastavení rozhraní c] Případ č. 3 Otestujte síťové spojení příkazem PING na loopback, na cíl v LAN, na cíl WAN

7 7. Nastavení ip adresy:! Pomocí příkazu ip se ip adresa nastaví jen po dobu běhu systému, po restartu se nastaví do předchozího stavu: Tento příkaz je funkční jen, pokud se nepoužije Network manažer (závislé na distribuci OSLinux ) Obraz č. 5 Pořízení výpisu s použitím zástupných znaků: Pokud se spojení sítě do Internetu spojuje přes bránu, pak je možné nastavit směrování přes bránu, která je tvořena přístupovým bodem do vnější sítě. Del maže současné nastavení Add přidá nové směrování do nově zaváděné brány

8 8. Zjištění nastavení směrování, Zobrazí se rozhraní do jiných sítí pro daná zařízení. Pokud je v počítači více síťových karet, každá může využívat jinou bránu a komunikace mezi nimi může podléhat nastaveným pravidlům.

9 4. Úloha Použijte manuálové stránky příkazu ip a proveďte příkazy pro nastavení síťového rozhraní Vašeho počítače z příkazové řádky: 1. Výpis původního nastavení rozhraní a nastavení nové ip adresy 2. Výpis nového nastavení ip adresy 3. Výpis nastavení brány 4. Výpis směrování sítě na jednu nebo více bran 5. Zastavte, spusťte a restartujte síťové rozhraní vašeho počítače

10 Přehled použité literatury a děl: Pokud není uvedeno jinak, autorem použitých textů a mediálních příloh (obrázků, textů, interaktivních materiálů, screenshotů) je autor tohoto digitálního učebního materiálu. Pojetí a použití příkazů systému bylo citováno ze zdrojů, příklady jsou dílem autora tohoto materiálu: 1. Kolektiv: Wiki - dokumentace projektu Fedora CZ. Dostupné na Internetu: 2. Kolektiv: Wiki dokumenatce projektu Ubuntu/Kubuntu. Dostupné na Internetu: 3. Manuálové stránky příkazů OS Linux, distribuce Fedora 16, česká verze: man ip,
