1 Návod na instalaci a použití telefonního adaptéru Grandstream ATA-486

2 1. INSTALACE PŘÍSTROJE 1.1. Vzhled přístroje Před zapojením telefonního adaptéru je nutné zjistit MAC adresu síťové karty v počítači, tj. MAC adresu, kterou máte zaregistovánu u vašeho poskytovatele připojení. Zjištování lze provést několika způsoby: přímo ze zařízení (u Windows NT a vyšší příkazem ipconfig /all, u starších Widows programem winipcfg, u unix/linux systémů ifconfig -a) na webovém portálu uživatele, např. u společnosti UPC je to (viz. obr. níže) ze smlouvy s poskytovatelem připojení (výpis parametrů) pokud v předchozích bodech neuspějete, volejte zákaznickou linku vašeho poskytovatele internetového připojení Poznámka: *MAC adresa je 12-ti místná kombinace čísel a písmen zapsaných po dvojicích oddělených pomlčkou např A-5B-67-8C (můze být zapsána i bez pomlček např A5B 678C ) Dalším krokem je odpojení síťového ethernet kabelu, který vede od kabelového modemu do PC, tento připojíte k bráně do portu označeného WAN, do portu označeného LAN zasunete konektor dalšího ethernet kabelu, kterým připojíte PC. Analogový telefon připojíte do portu PHONE, který je umístěn na telefonním adaptéru. Pevná linka může být volitelně připojena do portu LINE. Budou zaručeny příchozí hovory, odchozí až po nastavení ve webovém rozhraní v advanced settings (viz dále). Připojením napájení k telefonnímu adaptéru proběhne do 30 sekund start / restart zařízení. Po spuštění vašeho počítače je automaticky přidělena adresa z rozsahu x až 24. Případně se adresa musí obnovit příkazem ipconfig /renew. Nyní můžete v Internet Exploreru zadat adresu což je konfigurační portál telefonního adaptéru, heslo je admin. 2

Zjištování lze provést několika způsoby: přímo ze zařízení (u Windows NT a vyšší příkazem ipconfig /all, u starších Widows programem winipcfg, u unix/linux systémů ifconfig -a) na webovém portálu

3 2. ZÁKLADNÍ NASTAVENÍ - BASIC SETTINGS Do kolonek pro Cloned WAN MAC Addr. Vyplníte MAC adresu zjištěnou ze síťové karty vašeho počítače. Poté na konci stránky tlačítkem Updat uložíte nastavení a tlačítkem Reboot restartujete zařízení. U položky IP Address nechte defaultní nastavení pro přidělování IP adresy DHCP serverem. Časovou zónu nastavte na GMT +1. 3

Poté na konci stránky tlačítkem Updat uložíte nastavení a tlačítkem Reboot restartujete

4 Pokud máte od vašeho poskytovatele (např. KARNEVAL) přidelenou pevnou IP adresu + nastavení parametů DNS, použijte ji v nastavení statické konfigurace. Odpadá i nastavení položky Cloned WAN MAC Addr.: 4

5 3. ROZŠÍŘENÉ NASTAVENÍ - ADVANCETSETTING Na této stránce nastavíte: SIP Server as.viphone.cz Outbound Proxy sip.viphone.cz Dále je třeba vyplnit konfigurační parametry SIP, které získáte e- mailem na základě úspěšné registrace na webovém portále SIP User ID = telefonní číslo (v mezinároním formátu) Authenticate ID = SIP ID Authenticate Password = SIP heslo V části Preferred Vocoder nastavte pořadí kodeků podle obrázku. Další parametry nastavte podle obrázků, poté uložte pomocí Update a tlačítkem Reboot restartujte zařízení. 5

cz Dále je třeba vyplnit konfigurační parametry SIP, které získáte e- mailem na základě úspěšné registrace na webovém portále www.viphone.

6 Na stránce status je pro kontrolu zobrazena venkovní adresa a klonovaná MAC adresa. Příloha 1 Prohlášení o shodě Zařízení je ve shodě se směrnicí 99/5/ES. Pokud není telefon správně zaregistrován je to signalizováno červenou kontrolkou na vrchní straně přístroje (ta po celou dobu konfigurace svítí, zhasne až po druhém restartu pří úspěšném zaregistrování). V případě probíhajícího hovoru svítí kontrolka zeleně. 6

Pokud není telefon správně zaregistrován je to signalizováno červenou kontrolkou na vrchní straně

7 Bezpečnostní pokyny čtěte pozorně návod k použití přístroje nepoužívejte výrobek v blízkosti vody, před čištěním výrobek odpojte ze sítě el. energie (telefon není vodotěsný) pro instalaci a zapojení přístrojie proveďte všechny pokyny popsané v návodu. V opačném případě se vystavujete riziku, že nastavení přístroje nebude provedeno správně a přístroj bude nefunkční. pokud je třeba přístroj opravit, nerozebírejte jej sami, ale kontaktujte servisního pracovníka. Přístroj pouze odpojte od zdroje el. energie. Např.: pokud je poškozený napájecí kabel pokud se do styku s výrobkem dostala jakákoliv tekutina pokud výrobek neodpovídá nastavení dle návodu pokud je výrobek poškozen (fyzicky) nevystavujte přístroj přímému slunci nebo vlivu jiných tepelných zdrojů. Provozní teplota je od +5 C do +40 C nezakrývejte přístroj či jeho jednotlivé části. Mohlo by dojít k přehřátí přístroje pro utírání prachu na přístroji používejte vlhkou utěrku nebo antistatickou utěrku. Nepoužívejte k čištění přístroje benzín, rozpouštědlo ani jiné chemické látky 7

V opačném případě se vystavujete riziku, že nastavení přístroje nebude provedeno správně a přístroj bude nefunkční.

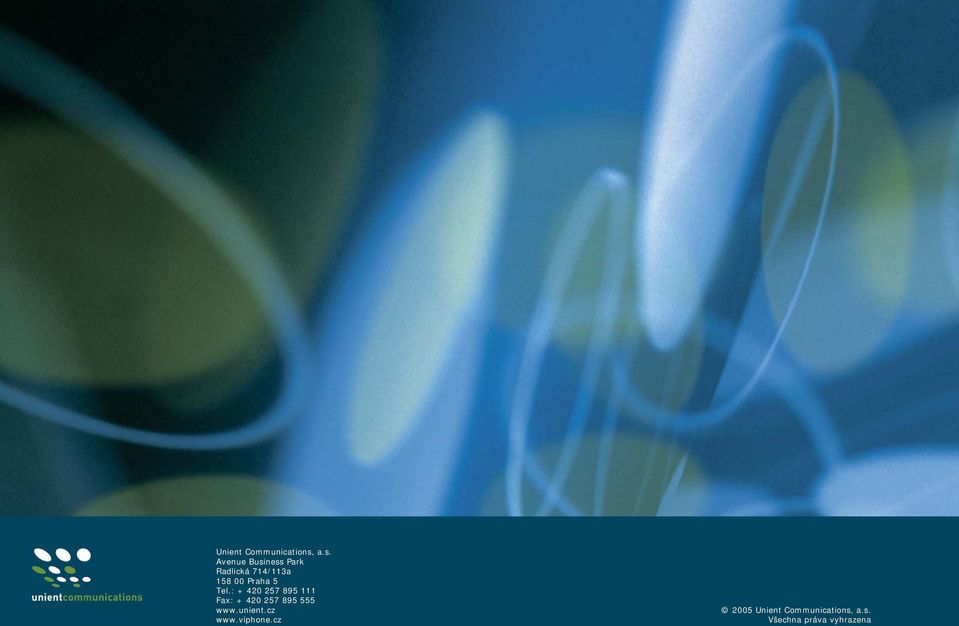

8 8 Unient Communications, a.s. Avenue Business Park Radlická 714/113a Praha 5 Tel.: Fax: Unient Communications, a.s. Všechna práva vyhrazena
