Bramac 7 o riešenie pre strechy s nízkym sklonom Montážny návod

Transkript

1 Bramac 7 o riešenie pre strechy s nízkym sklonom Montážny návod

2 Obsah Strešný systém BRAMAC 7 o 03 Montáž Riešenie odkvapovej hrany Pokládka fólie v ploche Prechod komínu cez strešnú fóliu Tesnenie kontralát Riešenie nárožia s použitím univerzálneho držiaku nárožnej laty Riešenie nárožia bez použitia univerzálneho držiaku nárožnej laty Prechod komínu cez strešnú krytinu 12 Prestupová sada DuroVent 13 Konštrukčná a krycia šírka Bramac 7 14 Rozmery a latovanie strechy 15 Riešenie detailov Bramac 7 16 Záruka 19 Všeobecné upozornenia Všetky údaje a inštrukcie v tomto návode sa vzťahujú na stav vývoja z júla Neustálym vývojom produktu môže dôjsť k nepatrným zmenám v technickom prevedení. 02

3 Strešný systém Bramac 7 Bramac prináša nové riešenie pre strechy so sklonom od 7. Systém je založený na vytvorení vodotesného podstrešia pomocou kontaktnej hydroizolačnej fólie a lepiacich hmôt pre vytvorenie úplne tesného podstrešia. Systém obsahuje aj škridlu Bramac MAX 7, ktorá má vo vrchnej časti (v mieste preloženia krytín) vodotesný zámok proti prenikaniu vody. Na systém Bramac 7 firma Bramac poskytuje 15 ročnú záruku na funkčnosť, čo znamená, že pri dodržaní stanovených podmienok bude strešný systém BRAMAC 7 spĺňať funkciu strechy odolnej voči v SR obvyklým poveternostným podmienkam a dažďovej vode. Táto záruka platí len v prípade, ak boli na streche použité výlučne škridly BRAMAC modelu MAX 7 a v prípade určitých strešných prvkov (napr. hrebeň strechy/nárožie, protisnehová ochrana...) výlučne systémové prvky BRAMAC, schválené pre systémovú záruku BRAMAC 7. Pre poskytnutie 15 ročnej záruky je potrebné osloviť preškolenú pokrývačskú firmu, ktorá bola oboznámená so spôsobom montáže Bramac 7. Zoznam zaškolených firiem môžete nájsť na internetovej stránke Vzhľadom k určitým obmedzeniam, ktoré sú dané pri pokládke skladaných krytín, nie je možné tento systém montovať na strechy s nasledovnými detailmi: Strešné okná pre obytné a neobytné podkrovia Vikiere Úžľabia Solárne koletory Protisnehová zábrana Systém s mrežou sneholamu Lepiaca pásky Butylband, Divotepa, Duorol Aerofirst, Figarol, Basicrol iné nešpecifikované prestupy strešného plášťa Vzhľadom na sklon striech od 7 do 15 je potrebné vytvoriť plné debnenie. Plné debnenie by malo byť zhotovené tak, aby bol možný beproblémový prestup vodných pár zo strešného plášťa cez debnenie a strešnú fóliu. Z toho dôvodu neodporúčame používať OSB dosky, ktoré túto vlastnosť nemajú. 03

4 Strešný systém BRAMAC

5 Strešný systém BRAMAC 7 Druh výrobku Spotreba Farba* približne tč čh bč Škridla 01 Základná škridla 1/1 8,1 ks/m 2 Základná škridla 1/1 cena od m 2 02 Základná škridla polovičná 1/2 podľa potreby Krajná škridla 03 Krajná škridla ľavá 2,6 ks/1 bm hrany 04 Krajná škridla pravá 2,6 ks/1 bm hrany Pultová škridla 05 Pultová škridla 1/1 3 ks/1 bm hrany 06 Pultová škridla polovičná 1/2 podľa potreby 07 Pultová škridla rohová ľavá podľa potreby 08 Pultová škridla rohová pravá podľa potreby Prvky pre hrebeň a nárožie 09 Hrebenáč 2,5 ks/1 bm 10 Hrebenáč na ukončenie nárožia 1 ks/na 1 ukončenie nárožia 11 Rozdeľovací hrebenáč 1 ks/ pre spoj. 1 hrebeňa s 2 nárožiami 12 Rozdeľovací hrebenáč T 1 ks/pre spoj. 3 hrebeňov 13 Rozdeľovací hrebenáč X 1 ks/pre spoj. 4 hrebeňov 14 Rozdeľovací hrebenáč XS 1 ks/pre spoj. 4 nároží Protisnehová ochrana 15 Protisnehová škridla podľa potreby Prvky pre odvetranie strechy 16 Odvetrávacia škridla podľa potreby Prestupy DuroVent v strešnej krytine 17 Sada DuroVent pre sanitárne odvetranie podľa potreby 18 Sada DuroVent pre kanalizačné odvetranie podľa potreby 19 Sada DuroVent pre prestup antény podľa potreby 20 Sada DuroVent pre odvod spalín podľa potreby Pochôdzna strecha 21 Nosná škridla (bez držiaka a stúpacej plošiny) 2 ks/1 plošina Bleskozvody 22 Bleskozvodová škridla 1/1 podľa potreby 23 Bleskozvodový hrebenáč podľa potreby *farba: tč - tehlovočervená, čh - červenohnedá, bč - bridlicovočierna Odporúčané príslušenstvo: 24. poistná hydroizolačná fólia Bramac TOP RU, 25. tesniaci tmel pod kontralaty od 7 (na 50 bm kontralát), 26. lepiaca hmota pre vodotesné napojenie fólií od 7 (na 20 bm), 27. odkvapový plech pod fóliu od 7, 28. odkvapový plech pod škridlu v odkvapovej hrane od 7 dl. 2 m, 29. Metalrol, 30. Wakaflex, 31. krycia lišta Wakaflexu, 32. skrutka k lište Wakaflexu, 33. tmel pre Wakaflex, 34. ochranná mriežka, 35. vetrací pás Ďalšie príslušenstvo (bez obr): príchytka škridiel dl. 80 mm, príchytka hrebenáčov, sada DuroVent MAX 7 pre sanitárne odvetranie/kanalizačné odvetranie/prestup antény/odvod spalín, uzáver hrebeňa z PVC, ukončenie hrebeňa s povrchovou úpravou PMMA, držiak stúpacej plošiny pre sklon menší ako 15, stúpacia plošina š. 41/88 cm 05

6 Montáž Riešenie odkvapovej hrany Montáž strechy odporúčame začať osadením žľabových hákov na úroveň plného debnenia s následným položením vodorovných žľabov. Háky sa zadlabávajú do debnenia tak, aby bolo možné následne osadiť odkvapový plech, ktorý bude vyvedený do odkvapového žľabu. Spájanie odkvapových plechov sa odporúča riešiť lepením, aby nedochádzalo k vzlínaniu vody v preložení plechov. Fólia Bramac TOP RU sa na odkvapový plech následne lepí. Na prvú strešnú latu sa osadí druhý odkvapový plech (viď obr. 2), ktorý slúži ako ochrana pred stekajúcou vodou zo strešnej krytiny. Výškový rozdiel medzi prvou a druhou strešnou latou je nutné dodržať v rozmedzí 1-1,5 cm viď detail str Lepenie fólie Bramac TOP RU na odkvapový plech 2. Napojenie fólie, odkvapový plech a žľab 3. Osadenie kontralaty a laty v odkvapovej hrane 4. Uzavretie odkvapovej hrany s vrchným odkvapovým plechom 06

7 Montáž Pokládka fólie v ploche Fólia sa kladie zľava doprava a zdola hore na debnenie. Pri pokládke je nutné dbať na to, aby nedošlo k mechanickému poškodeniu. Prichytávať fóliu odporúčame v mieste preloženia vrchnou fóliou. Fólia sa musí klásť s popisom nahor a text musí byť čitateľný (nie hore nohami). Vzájomné preloženie fólii je 12 cm vo vodorovnom aj zvislom smere. 1. V prípade potreby sa fólia spinkuje k debneniu len vo vrchnej časti nad lepiacim pásikom 2. Vzájomné lepenie fólii sa realizuje súčasným odlepovaním krycieho pásu z vrchnej a spodnej časti fólie 3. Po odlepení krycích pásov sa lepený spoj pritláča rukou, resp. valčekom aby došlo k dokonalému prilepeniu 4. V mieste zvislého napojenia bez integrovanej lepiacej pásky, je potrené použiť lepidlo na vodotesné napojenie fólií vo dvoch pásoch. 5. Správne prelepenie fólií pomocou lepidla 6. V mieste prelepenia fólií bez lepiaceho pásu sa použije lepidlo pre vodotesné napojenie fólií 07

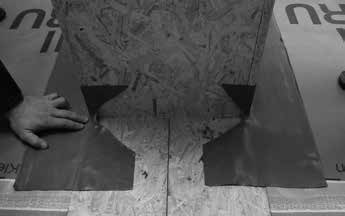

8 Montáž Prechod komínu cez strešnú fóliu Prestup komína cez fóliu sa rieši pomocou Wakaflexu. Fólia sa okolo komína zareže tak, že bude ukončená na debnení bez presahu na komín. V prípade napájania fólii pri komíne je nutné dodržať vždy min. 12 cm presah fólii vo zvislom smere. Dĺžka lepiacej časti Wakaflexu na fólii sa odporúča cca. 12 cm a na komín zvyšných 16 cm. Tým sa docieli vzájomné napojenie Wakaflexu z fólie a zo strešnej krytiny. Napojenie fólie a Wakaflexu sa odporúča poistiť lepidlom TOP RU. 1. Prestup komína sa rieši priložením fólie podľa zásad pre pokládku fólie v ploche. 2. Lepenie Wakaflexu sa začína z čelnej strany komína s presahom 7 až 8 cm na každú stranu. 3. Bočné lemovanie sa nameria tak, aby presah Wakaflexu na zadnej strane komína bol cca. 12 cm. 4. Správne vzájomné preloženie čelného a bočného pásu Wakaflexu. 5. Ukončenie na zadnej strane komína. 6. Dolepenie poistných pásov Wakaflexu o šírke 12 cm na každú stranu s presahom za komín 3 cm. 08

9 Montáž Prechod komínu cez strešnú fóliu 7. Použitie pomocného fóliového pásu prelepeného v smere spádu. 8. Dolepenie vrchného pásu fólie k vrchnej časti komína. Montáž Tesnenie kontralát Montáž kontralát je jednou z najdôležitejších vecí celého systéme. Na každú použitú kontralatu je nutné naniesť po celej dĺžke Tesniaci tmel TOP RU. Toto riešenie je bezpečné, pred vnikaním vody v mieste prichytenia kontralaty cez debnenie do krokvy. Postup pri nanášaní tmelu TOP RU: Nanesenie tesniaceho tmelu TOP RU po celej dĺžke kontralát. 2. Prichytenie kontralaty vrutom. Napenenie prebehne do 15 min. od nanesenia tmelu. 09

10 Montáž Riešenie nárožia s použitím univerzálneho držiaku nárožnej laty V mieste nárožia sa fólia prekladá min. 12 cm s dvojitým prelepením spoja pomocou lepidla TOP RU. Pre riešenie nárožia je možné použiť dve varianty montáže. S použitím univerzálneho držiaka nárožnej laty a bez držiaka. 1.Vzájomné preloženie fólií v mieste nárožia. 2.Dvojité prelepenie spoja. 3. Pomocou ruky alebo valčeka dokonale pritlačiť lepený spoj. 4. Položenie pozdĺžnych kontralát do nárožia s použitím Tesniaceho tmelu TOP RU. 5. Položenie kontralát v celej ploche. 6. Osadenie univ. držiakov vo vzdialenosti cm od seba. 10

11 Montáž Riešenie nárožia bez použitia univerzálneho držiaku nárožnej laty 1. Osadenie pomocnej kontralaty pre správne výškové osadenie nárožnej kontralaty. 2. Prekrytie laty fóliou Bramac TOP RU. 3. Položenie pozdĺžnych kontralát pre osadenie strešných lát. 4. Správne nastavenie výškovej úrovne nárožnej laty. 11

12 Montáž Riešenie prestupu komína cez strešnú krytinu je nutné výlučne pomocou Wakaflexu. Ten zabezpečí vodotesné napojenie krytiny a komína pri sklone od 7. Technika lepenia Wakaflexu na komín je identická ako pri ostatných sklonoch striech. Rozdiel je v lepení zadnej časti, ktorá sa lepí cez dva rady škridiel a následne sa Wakaflex ukončuje so spätnou drážkou pod preložením strešnej krytiny. 1. Príprava latovania pred položením krytiny 3. Montáž Wakaflexu na komín a strešnú krytinu 5. Detail zadnej časti ukončenia 12

13 Prestupová sada DuroVent Sanitárny, kanalizačný resp. anténny prechod cez strešnú rovinu sa rieši štandardným spôsobom ako pri ostatných modeloch a sklonoch. Podstatou riešenia je prestupová sada, ktorá vytvára vo fólii presný kruhový prierez. S použitím prestupového krúžku prestupová sada vytvára vodotesné napojenie DuroVentového kompletu na strešnú fóliu. 1. Prestupová sada Durovent 2. Pomocou sady a vyreže diera do fólie na určené miesto 3. Do výrezu sa osadí vodotesný krúžok 4. Do takto predpripraveného otvoru sa osadí DuroVentový komplet 13

14 14 Konštrukčná a krycia šírka Bramac 7

15 Rozmery a latovanie strechy Detail odkvapovej hrany s odkvapovými plechmi 38 36,6-37,5 Ochranná mriežka 1-1,5 Odkvapový plech Vetrací pás Odkvapový plech Krokva Kontralata 5/5 cm Bramac Top RU Debnenie Pomúrnica Sklon strechy 7 až 15 Min. prekrytie: 10,5 cm Vzdial.lát (max): 37,5 cm Pri použití krajných škridiel musí byť vzdialenosť min. 36,6 cm. Prekrytie min. 10,5 cm škridla Bramac MAX 7 o krokva lata kontralata fólia Bramac TOP RU debnenie (vrchný záklop) 15

16 Riešenie detailov Bramac 7 o Detail odkvapovej hrany s odkvapovými plechmi Ochranná mriežka Odkvapový plech Vetrací pás Odkvapový plech Krokva Kontralata 5/5 cm Bramac Top RU Debnenie Pomúrnica 16

17 Riešenie detailov Bramac 7 o Detail pultovej hrany 36,6-37,5 (36,6-37,5) - 9 Pultová škridla Vetrací pás Pomúrnica Vetrací pás Kontralata 5/5 cm Bramac Top RU Debnenie Poslednú radu treba znížiť o 9 cm, aby sa dosiahlo rovnomerné položenie krytiny v ploche. Príklad výpočtu vzdialenosti latovania s pultovou škridlou: Krokva = 10 m Sklon strechy 45 Max. vzdialenosť latovania pre sklon 45 = 40 cm Výpočet: Pripočítame 9 cm ku krokve => 10,09 m Odpočítame spodnú konštantu 38 cm: 10,09 0,38 = 9,71 m Delíme: 9,71 : 0,375 (max. latovanie pre Max 7 ) = 25,893 radu Zaokrúhlime na 26 radov Ešte raz delíme: 9,71 : 26 = 0,3734 m vzdialenosť medzi latami v ploche Najvrchnejšie latovanie skrátime o 9 cm => latovanie pre pultovku = 0,283 m (28,3 cm) Kontrola: 1 rad konštanta pri odkvape = 38 cm 25 radov v ploche po 37,34 cm = 933,5 cm 1 pultový rad = 28,3 cm Suma 10 m 17

18 18 Riešenie detailov Bramac 7 o

19 Záruka Na celý systém Bramac 7 okrem klasickej 30-ročnej záruky na škridlu poskytuje BRAMAC ešte aj dodatočnú 15-ročnú systémovú záruku na funkčnosť celého systému. Jej udelenie je však podmienené použitím kompletného systému Bramac 7 a pokládkou podľa predpísaných postupov, ktorú musí realizovať firma vyškolená a certifikovaná spoločnosťou Bramac. ZÁrUČNÝ LIST Spoločnosť Bramac strešné systémy, spol. s r. o., so sídlom v Ivanke pri Nitre, , Mojmírovská 9, IČO: , IČ DPH: SK , zapísaná v obch. reg. Okresného súdu v Nitre, odd. Sro vl. č /N, (ďalej len ako spoločnosť Bramac ) poskytuje týmto pánovi/pani/fi rme pri dodržaní odbornej pokládky systému Bramac 7 o podľa postupu defi novaného spoločnosťou Bramac 15-rOČNÚ ZÁrUKU na funkčnosť strešného systému Bramac 7 To znamená, že pri dodržaní stanovených podmienok bude strešný systém Bramac 7 na budove: ulica: číslo domu: obec: ak zatiaľ nebola pridelená ulica alebo číslo domu: číslo parcely: katastrálne územie: vyúčtovaný dokladom č.: zo dňa: spĺňať funkciu strechy odolnej voči v Sr obvyklým poveternostným podmienkam a dažďovej vode. Odolnosť voči poveternostným podmienkam a dažďovej vode znamená, že komponenty strešného systému Bramac 7, pozostávajúce zo škridiel modelovej rady MAX 7 a originálneho príslušenstva, zotrvajú na streche na svojom pôvodnom mieste a budú chrániť nižšie položené priestory, konštrukcie alebo stavebné prvky pred permanentným poškodzovaním v dôsledku poveternostných vplyvov. Táto záruka platí len v prípade, ak boli na streche použité výlučne škridly Bramac modelu MAX 7 a v prípade určitých strešných prvkov (napr. hrebeň/nárožie, protisnehová ochrana...) výlučne systémové prvky Bramac, schválené pre systémovú záruku Bramac 7 (všetky prvky sú na opačnej strane taxatívne vymenované). Zároveň je podmienkou platnosti tejto záruky odborná realizácia celého strešného plášťa s dodržaním všetkých príslušných noriem a predpisov certifi kovanou realizačnou fi rmou, čo potvrdí táto fi rma vyplnením formuláru Prehlásenie certifi kovanej realizačnej fi rmy na opačnej strane tohto záručného listu. Počas záručnej doby vymení spoločnosť Bramac bezplatne formou dodávky na stavenisko všetky zlyhávajúce prvky strešného systému Bramac 7 o. Okrem toho Bramac preplatí všetky náklady na výmenu. Za prípadné následné škody Bramac nezodpovedá. Vyhradzujeme si právo zrealizovať práce sami alebo prostredníctvom povereného remeselníka. V prípade, že zlyhávajúci výrobok už nie je k dispozícii, vyhradzujeme si právo použiť alternatívny výrobok porovnateľnej kvality. 19

20 BRAMAC - strešné systémy, spol. s r. o. IČO: IČ DPH: SK zapísaná v obch. reg. Okresného súdu v Nitre odd. Sro vl. č /N Mojmírovská Ivanka pri Nitre tel.: +421/37/ fax: +421/37/ infosk@bramac.com Tlač brožúry: október 2012
