STREŠNÝ SYSTÉM Montážny návod

Transkript

1 Montážny návod

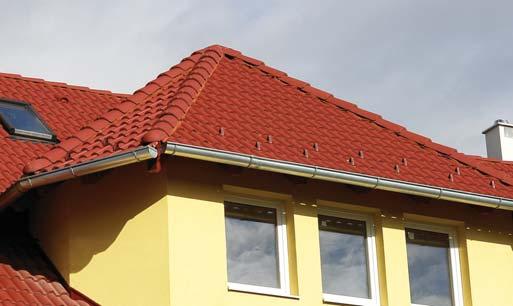

2 VÝHODY BETÓNOVEJ KRYTINY LEIER Charakter budovy esteticky dotvára strešná krytina, ktorá okrem ochrannej funkcie vo veľkej miere zvýrazňuje individualitu stavby. Betónová škridla je v súčasnej dobe najviac používanou strešnou krytinou. LEIER ÉPÍTŐANYAG-ÜZEMEK, ÉRTÉKESÍTÉS Výhody betónovej krytiny Leier: 1. Mimoriadna odolnosť vysoká pevnosť a hmotnosť škridiel zabezpečuje stabilitu a odolnosť krytiny aj pri extrémnych poveternostných podmienkach. 2. Dlhá životnosť pevnosť betónovej strešnej krytiny rokmi narastá. Spoločnosť Leier poskytuje na svoju škridlu písomnú záruku 35rokov na mrazuvzdornosť, rozmerovú presnosť a vodotesnosť. 3. Mrazuvzdornosť technológia výroby zabezpečuje veľmi nízku nasiakavosť, a tým aj mrazuvzdornosť. 4. Vodotesnosť kontrola rozmerovej presnosti garantuje, že pri dodržaní minimálnych bezpečnostných sklonov strechy a správnym návrhom podstrešného hydroizolačného plášťa, budú jednotlivé prvky do seba presne zapadať, čím sa zabezpečí dokonalá vodotesnosť krytiny Leier. 5. Farebná stálosť a UV odolnosť dosahujeme použitím akrylátového farbiva z oxidov železa, ako aj dvojnásobnou povrchovou úpravou škridly. Farebný povrch aj celkový materiál je homogénny, svoju farebnú stálosť si udržuje po desaťročia. 6. Prírodný produkt krytina Leier je vyrobená z prírodných surovín kameniva, cementu a vody. Ako farbivo sú použité oxidy železa. VÝHODY BETÓNOVEJ KRYTINY LEIER 2 3

3 VŠEOBECNÉ PRAVIDLÁ TYPY STREŠNÝCH KRYTÍN Je dôležité, aby sa návrh a realizácia strešnej krytiny vykonali podľa pokynov výrobcu strešnej krytiny. Za chyby spôsobené nesprávnym návrhom alebo nedodržaním platných noriem a predpisov nepreberá výrobca záruku. Návrh a pokládka strešnej krytiny TOSCANA a VENETO je rovnaký. škridly (krycia dĺžka a šírka) sú rovnaké, rozdiel je iba vo výške profilu. Strešné krytiny TOSCANA aj VENETO sa ukladajú šachovnicovo. nad sebou ležiacich škridiel je závislé od sklonu strechy. Strešnú krytinu TOSCANA a VENETO je možné použiť pri sklone min. 25 bez použitia plného záklopu. Pre dosiahnutie vhodného zakrytia strešnej konštrukcie, pri rôznom sklone strešnej roviny, je potrebné dodržiavať pokyny výrobcu a predpisy vzťahujúce sa na návrhy a realizácie strešných konštrukcií. Sklon strešného plášťa ovplyvňuje rôzne parametre a konštrukčné detaily strechy prekrytie škridiel, z čoho sa odvíja vzdialenosť strešných lát a počet, typ poistnej vrstvy strešnej konštrukcie, spôsob upevnenia krytiny, výška kontralát a pod. TOSCANA Zaujímavým tvarom dodá streche pravú mediteránskú atmosféru. Široká farená škála je dopnená aj o netradičné vyhotovenie multicolor. Zaujímavým tvarom dodá streche pravú mediteránskú atmosféru. Široká farebná škála je doplnená aj o netradičné vyhotovenie multicolor. FAREBNÁ A TVAROVÁ ŠKÁLA NOVÉ extra antik palazzo terra standart art classic Časti strechy: 1 ľavý a pravý štít 2 bočné oplechovanie steny 3 anténový prestup 4 hrebeň 5 odkvap 6 nárožie 7 úžľabie 8 oplechovanie komína terra červená tmavohnedá tehlovočervená čierna VŠEOBECNÉ PRAVIDLÁ Svojim klasickým profilom je ideálna na zhotovenie striech v alpskom štýle. FAREBNÁ A TVAROVÁ ŠKÁLA standard classic červená tehlovočervená TYPY STREŠNÝCH KRYTÍN 4 5

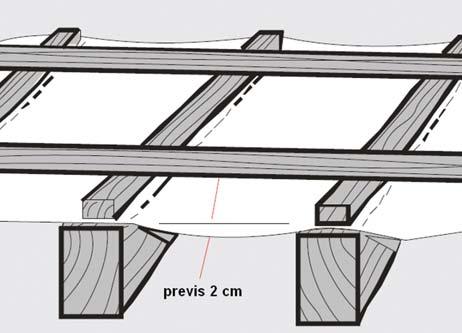

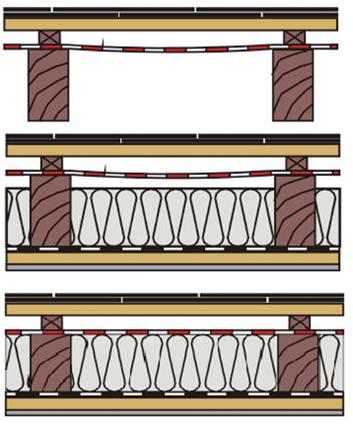

4 PRI NAVRHOVANÍ POISTNEJ VRSTVY Vodotesnosť strešnej krytiny Pri sklone strechy vyššom ako 25 je vodotesnosť zabezpečená už správnym uložením strešnej krytiny TOSCANA aj VENETO a poistnou vrstvou. Poistná vrstva zabezpečí odvedenie kondenzátu vytvoreného pod škridlou, ako aj odvedenie podfúknutej dažďovej vody a snehu. Miera vodotesnosti a nepremokavosti závisí od správneho navrhnutia a použitia poistnej vrstvy strechy. Poistná vrstva je vytvorená hydroizolačnou fóliou, ktorá je napnutá na strešných krokvách a upevnená pomocou kontralát. Nepremokavú poistnú vrstvu je možné vytvoriť iba pri odvetraných strechách. Pri sklone vodotesnosť strešného plášťa zabezpečí hydroizolačná paropriepustná kontaktná fólia s podliepacím pásom alebo s natavovacími spojmi, ktorá je uložená na plnom debnení. Fólie dodávané spoločnosťou Leier sa dajú použiť len od bezpečného sklonu strechy 25. Návrh poistnej vrstvy Pri návrhu poistnej vrstvy je potrebné zohľadniť parametre použitej strešnej krytiny ako aj parametre strechy na základe tohto je možné vybrať najvhodnejší druh poistnej vrstvy. Výber poistnej vrstvy Pri výbere poistnej vrstvy je potrebné zohľadniť nasledujúce bezpečnostné parametre strechy: navrhovaný sklon strechy: pri sklone strešnej roviny menšej ako 25 strešná krytina s voľne uloženou poistnou vrstvou samostatne nezabezpečuje vodotesné krytie rozmery a tvar strechy: pri dĺžke krokiev 10 m a viac, pri úžľabiach, stykoch strešných rovín, stavebných konštrukciách na streche ako aj v miestach kde sa zhromažďuje sneh je potrebné zabezpečiť zvýšenú vodotesnosť strešnej krytiny spôsob využitia priestoru pod strechou: v závislosti od spôsobu využitia podstrešných priestorov je potrebné riešiť mieru vodotesnosti strechy (obytné podkrovie zvyšuje nárok na paropriepustnosť a vodotesný plášť) rôzne klimatické podmienky: v oblastiach s vyššou intenzitou zrážok (podľa mapy snehových oblastí, v zmysle STN EN), silnejšieho vetra (podľa mapy vetrových oblastí, v zmysle STN EN), prípadne pri polohách s nadmorskou výškou nad 600 m.n.m je strešná krytina viac zaťažovaná iné podmienky: požiadavky vyplývajúce z miestnych predpisov, z pamiatkových požiadaviek, atď. Voľne uložená poistná vrstva alebo voľne uložená poistná vrstva so zlepenými spojmi: sa vytvorí uložením prekrývajúcich sa pásov poistnej strešnej fólie na strešné krokvy a ich upevnením pomocou kontralát. Za určitých podmienok je potrebné spoje zlepiť. Voľne uložená poistná vrstva na debnení: sa vytvorí voľným rozvinutím prekrývajúcich sa pásov poistnej strešnej fólie určenej na debnenie a ich upevnením pomocou kontralát. Poistná vrstva na debnení so zlepenými alebo natavovacími spojmi: sa vytvorí rozvinutím prekrývajúcich sa pásov poistnej strešnej fólie na debnenie a ich uchytením pomocou kontralát. Spoje nad sebou ležiacich pásov musia byť zlepené alebo pozvárané. Pre realizáciu poistnej vrstvy je možné použiť hydroizolačné fólie dodávané spoločnosťou Leier. Pri voľne uloženej poistnej vrstve sa používa paronepriepustná alebo paropriepustná hydroizolačná fólia, v prípade uloženia fólie na debnenie je potrebné použiť vysoko difúznu paropriepustnú fóliu určenú na plný záklop. Pri realizácií poistnej vrstvy je potrebné zabezpečiť vyspádovanie celej plochy poistnej vrstvy ako aj zabezpečiť vodotesnosť každého prestupu cez vrstvu. Vo väčšine prípadov sa poistná vrstva realizuje voľne napnutou poistnou fóliou na krokvy. jednotlivých pásov fólie musí byť min. 100 mm. Realizácia poistnej vrstvy Pokyny pre realizáciu poistnej vrstvy strešného plášťa: 1. Pri výbere poistnej strešnej fólie, zabudovaní a skladovaní je potrebné dodržiavať pokyny výrobcu fólie. - Pokládka strešnej fólie začína vždy pri odkvapovej hrane strechy, fólia sa osádza rovnobežne s odkvapom mierne napnutá na hornú stranu strešných krokiev alebo debnenie. Pred osadením fólie je potrebné na odkvapovú hranu prichytiť odkvapový plech. Spodná hrana fólie musí ležať na odkvapovom plechu s prekrytím min. 120 mm. Daný spoj je potrebné v celej dĺžke zlepiť. 2. Fólia sa najprv uchytí pomocou uchytávacích spôn na krokvy (v hornej časti fólie v mieste prekrytia pod kontralatami). Fólia medzi krokvami musí mať previs cca 20 mm kvôli odvádzaniu vody z povrchu fólie. V prípade použitia kontaktnej fólie sa nesmie tepelnou izoláciou narušiť tento previs. Fólia sa napevno uchytí pri zaklincovaní kontralát. 3. Pri ďalších nad sebou ležiacich pásoch fólie musí byť vodorovné prekrytie vrstiev min. 150 mm pri sklone strechy do 30 a min. 100 mm pri sklone strechy vyššom ako 30. Horný pás musí vždy prekrývať spodný. 4. Prípadné zvislé spoje fólie je nutné vytvárať vždy na krokve a ukotviť kontralatou! 5. Nad strešnými oknami a komínmi je potrebné vytvoriť odtokový žľab v 10 sklone, ktorý v prípade stekania skondenzovanej vody po fólii odvedie vodu mimo strešného okna alebo komína, prípadne akéhokoľvek prestupu cez fóliu. 6. Každá plocha poistnej vrstvy musí byť vyspádovaná smerom k odkvapu, je potrebné zamedziť vytvoreniu plochy bez odtoku vody. 7. Najvrchnejší pás paronepriepustnej fólie je potrebné ukončiť cca 200 mm nad hrebeňom strechy a prekryť pásom osadeným na vrch kontralát. Šírka prekrytia musí byť min. 150 mm. Tým sa dosiahne prevetranie strešného priestoru pod strešnou fóliou. Pokiaľ strecha nespĺňa jeden alebo viac bezpečnostných parametrov je potrebné poistnú vrstvu navrhnúť podľa tab. 1. Tab. č. 1 Výber druhu poistnej vrstvy Počet nedodržaných parametrov strechy Poistná vrstva závislá od sklonu strechy nad 25 Jeden Poistná vrstva na debnení so zlepenými spojmi Voľne uložená poistná vrstva so zlepenými spojmi Voľne uložená poistná vrstva Dva Poistná vrstva na debnení so zlepenými spojmi Voľne uložená poistná vrstva na debnení Voľne uložená poistná vrstva Tri a viac Poistná vrstva na debnení s natavovacími spojmi Poistná vrstva na debnení s natavovacími spojmi Voľne uložená poistná vrstva na debnení 6 7

5 8. Paropriepustná fólia sa môže bez prerušenia previesť cez hrebeň strechy. 9. Prechod cez poistnú fóliu anténnej a odvetrávacej škridly je potrebné vodotesne vytvoriť na to určenými doplnkami. 12. Strešná poistná fólia nenahrádza strešnú krytinu a nepreberá jej funkciu. Vplyvom UV žiarenia a iných pôsobení dochádza k degradácii materiálu. Dobu UV odolnosti hydroizolačných fólii udáva ich výrobca. 13. Počas práce je potrebné dodržiavať predpisy o bezpečnosti pri práci. Strešný systém spoločnosti Leier ponúka dva typy poistných strešných fólii, ktoré zabezpečujú zvýšenú vodotesnosť strešného plášťa. Paronepriepustná vystužená fólia sa môže použiť iba pri dvojnásobne odvetraných strechách. To znamená, že pod poistnou strešnou fóliou musí byť v celej dĺžke strešnej roviny vzduchová medzera. Okrem krokiev a kontralát, ktoré slúžia na upevnenie sa fólia nedotýka žiadneho iného materiálu. Fólia je nekontaktná, nesmie byť použitá na plné debnenie a pri zateplení podkrovia musí byť vytvorená medzera medzi fóliou a tepelnou izoláciou na bezpečné prevetranie spodnej strany fólie. balíka sú 1,5 x 50 m. Kontralaty Ak je v skladbe strešnej konštrukcie použitá aj poistná vrstva, je potrebné použiť kontralaty. Majú dvojakú funkciu uchytenie strešnej fólie a vytvorenie priestoru na odvetranie medzi strešnou krytinou a strešnou fóliou. Výška kontralaty sa mení v závislosti od dĺžky krokvy a sklonu strechy. Hodnoty sú v tab. 2. Šírka kontralaty je rovnaká ako jej výška. V prípade použitia kontralatovania sa predĺži krycia dĺžka strešnej roviny. Je to spôsobené spojením kontralát v hrebeni strechy. kontralaty spravidla nie je totožná s dĺžkou krokvy. Tab. 2 Výška kontralaty Najmenšia výška kontralaty v závislosti od sklonu strechy krokiev do nad 30 do 10 m 50 mm 50 mm 50 mm m 65 mm 50 mm 50 mm nad 15 m 100 mm 65 mm 50 mm Predĺženie kontralát v závislosti od sklonu strechy a výšky kontralát je možné určiť z tab. 3. Odkvapová lata Osádza sa na dolný koniec krokiev na kontralatu. Prierezové rozmery odkvapovej laty sú 50/50 mm. Nad odkvapovou latou sa osádzajú strešné laty vo vzdialenosti 325 mm (táto vzdialenosť platí pre škridlu VENETO aj TOSCANA). Tab. 3 Predĺženie kontralaty pri hrebeni strechy Výška Predĺženie vzhľadom ku sklonu strechy kontralaty mm 15 mm 23 mm 35 mm 50 mm 71 mm 65 mm 20 mm 30 mm 46 mm 65 mm 93 mm 10. Pri realizácii je potrebné vytvoriť vzduchové medzery okolo poistnej fólie, taktiež je dôležité správne osadiť a zrealizovať detaily pre prívod a odvod vzduchu. Paropriepustná fólia (105 g/m 2 ) sa môže použiť pri strešných konštrukciách, ktoré sú odvetrané iba nad poistnou strešnou fóliou. Používa sa ako poistná hydroizolačná vrstva voľne uložená na krokvách, alebo ako kontaktná, uložená na tepelnej izolácii umiestnenej medzi strešnými krokvami. Odvetranie nad fóliou musí byť vždy zabezpečené pomocou kontralatovania. Uvedená fólia nie je vhodná na debnenie. balíka sú 1,5 x 50 m. Latovanie strechy Laty, kontralaty, odkvapová a hrebeňová lata Pre zhotovenie strešnej konštrukcie je dovolené použiť iba nepoškodené a zdravé rezivo I.triedy. Pred zabudovaním je vhodné drevo naimpregnovať proti škodcom a hubám. 11. Pri zvýšených požiadavkách na tesnosť poistnej vrstvy je potrebné vrstvy poistnej fólie zlepiť (nataviť). 8 9

6 Strešné laty Slúžia na upevnenie strešných škridiel na konštrukciu strechy. Strešné laty sa upevňujú kolmo na kontralaty rovnobežne s odkvapovou hranou strechy. Prierezové rozmery strešných lát závisia od osových vzdialeností krokiev, veľkosti zaťaženia pôsobiaceho na strechu a sklonu strechy. Podľa týchto parametrov je možné určiť potrebné prierezové rozmery strešných lát pomocou tab. 4. Hodnoty s.p. uvedené v tabuľke znamenajú, že pre danú kombináciu zaťaženia strechy a vzdialenosti krokiev je prierez latovania potrebné staticky prerátať. Hrebeňová lata Slúži na uchytenie odvetrávacích doplnkov a hrebenáčov. Osádza sa na hrebeni a nárožiach strechy pomocou držiaka hrebeňovej laty. Odporúčané prierezové rozmery hrebeňovej laty sú 50/50 mm. Vzdialenosť hrebeňovej laty od hrebeňa sa mení v závislosti od použitého typu škridly (iná výška profilu) a od sklonu strechy. Hodnoty sú v tab. 5. Prierezové rozmery strešných lát v mm (v závislosti od zaťaženia, vzdialenosti krokiev a sklonu strechy) Vzdialenosť Zaťaženie pôsobiace na strechu (kn/m 2 ) krokiev v cm 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11, /50 30/50 30/50 30/50 30/50 30/50 50/50 50/50 50/50 50/50 50/ /50 30/50 30/50 30/50 30/50 50/50 50/50 50/50 50/50 50/50 50/ /50 30/50 30/50 30/50 50/50 50/50 50/50 50/50 50/50 50/50 50/ /50 30/50 30/50 50/50 50/50 50/50 50/50 50/50 50/50 50/50 s.p /50 30/50 30/50 50/50 50/50 50/50 50/50 50/50 50/50 s.p. s.p /50 30/50 50/50 50/50 50/50 50/50 50/50 50/50 s.p. s.p. s.p /50 30/50 50/50 50/50 50/50 50/50 50/50 s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p. s.p. Sklon strechy: Tab. 5 Vzdialenosť hrebeňovej laty od hrebeňa Typ škridly Vzdialenosť hrebeňovej laty od hrebeňa v závislosti od sklonu strechy TOSCANA 125 mm 115 mm 100 mm 90 mm 75 mm VENETO 110 mm 100 mm 85 mm 75 mm 60 mm 60 30/50 30/50 30/50 30/50 30/50 30/50 50/50 50/50 50/50 50/50 50/ /50 30/50 30/50 30/50 30/50 50/50 50/50 50/50 50/50 50/50 50/ /50 30/50 30/50 30/50 50/50 50/50 50/50 50/50 50/50 50/50 s.p. Sklon strechy: nad /50 30/50 30/50 50/50 50/50 50/50 50/50 50/50 50/50 s.p. s.p /50 30/50 30/50 50/50 50/50 50/50 50/50 50/50 s.p. s.p. s.p /50 30/50 50/50 50/50 50/50 50/50 50/50 s.p. s.p. s.p. s.p /50 30/50 50/50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p. s.p /50 50/50 50/50 s.p. s.p. s.p. s.p. s.p. s.p. s.p. s.p

7 TOSCANA TOSCANA Konštrukčné rozmery škridle a betónových doplnkov, krycia šírka a spotreba škridle, uchytávanie škridle Krajná škridla ľavá Technické údaje (šírka/výška) [kg/ks] 6,7 min. 8 Krycia dĺžka max. 34* [ks/bm] 2.9 Krajná škridla pravá Technické údaje (šírka/výška) TOSCANA TECHNICKÉ PARAMETRE šírka x výška [kg] Krycia šírka Vzdialenosť latovania Krycia dĺžka 330 x 440 4, min. 80 max. 340 [kg/ks] Krycia dĺžka 6,7 min. 8 max. 34* [ks/bm] 2.9 TOSCANA 12 Odvetrávacia škridla * pri prekrytí 8 cm Technické údaje (šírka/výška) [kg/ks] Krycia dĺžka Plocha mriežky ,2 min. 8 max. 34* cca 21 min. 1 ks/10 m 2 TOSCANA

8 TOSCANA VENETO Hrebenáč Technické údaje Konštrukčné rozmery škridle a betónových doplnkov, krycia šírka a spotreba škridle, uchytávanie škridle (šírka/výška) [kg/ks] 4,4 min. 5 Krycia dĺžka max. 37* [ks/bm] 2.65 Koncový hrebenáč Technické údaje (šírka/výška) [kg/ks] ,4 VENETO TECHNICKÉ PARAMETRE šírka x výška [kg] Krycia šírka Vzdialenosť latovania Krycia dĺžka 330 x 440 4, min. 80 max. 340 min. 5 [ks] 1 ks/nárožie Rozbočovací hrebenáč Technické údaje TOSCANA (šírka/výška) [kg/ks] [ks/bm] ,3 min. 5 1 ks/spojenie hrebeňa a nárožia VENETO * prekrytie min. 5 cm 14 15

9 VENETO VENETO Krajná škridla ľavá Technické údaje Hrebenáč Technické údaje (šírka/výška) (šírka/výška) [kg/ks] 6,7 [kg/ks] 4,4 min. 8 min. 5 Krycia dĺžka max. 34* Krycia dĺžka max. 37* [ks/bm] 2,9 [ks/bm] 2.65 Krajná škridla pravá Technické údaje Koncový hrebenáč Technické údaje (šírka/výška) (šírka/výška) [kg/ks] 6,7 [kg/ks] 5,4 min. 8 Krycia dĺžka max. 34* min. 5 [ks/bm] 2,9 [ks/bm] 1 ks/nárožie Odvetrávacia škridla Technické údaje Rozbočovací hrebenáč Technické údaje VENETO (šírka/výška) [kg/ks] Krycia dĺžka Plocha mriežky [ks/bm] ,0 min. 8 max. 34* cca 25 1 ks/10 m 2 (šírka/výška) [kg/ks] [ks/bm] ,3 min. 5 1 ks/spojenie hrebeňa a nárožia VENETO * pri prekrytí 8 cm * prekrytie min. 5 cm 16 17

10 Šírka a dĺžka strešného plášťa Krycia šírka Celková šírka strešného plášťa sa skladá z troch parametrov: šírka ľavej krajnej škridly šírka základnej škridly šírka pravej krajnej škridly Pri návrhu strešnej konštrukcie je potrebné zohľadniť plánovanú šírku strešného plášťa a tomu prispôsobiť aj polohu strešných krokiev. Škridly Leier VENETO a TOSCANA sa osádzajú do radu vedľa seba v module 300 mm. Kvôli odlišnej šírke krajných škridiel sa ale celková šírka strešného plášťa odlišuje. Pri type TOSCANA je celková šírka strešného plášťa o 40 mm väčšia ako pri type VENETO (viď. tabuľku). Štítová hrana Pre ukončenie štítových hrán je potrebné použiť krajné škridly. Vypustenie strechy by malo byť mm. Poistná vrstva Fóliu je potrebné uchytiť o krajnú krokvu a zahnúť na vonkajší bok krokvy. Tento prečnievajúci kus sa následne uchytí pomocou čelnej dosky. Krajné škridly Pri ukladaní krajných škridiel je potrebné zabezpečiť medzeru šírky 10 mm medzi krajnou škridlou a štítovou doskou strechy. škridly Na základe celkovej šírky a dĺžky strešného plášťa je možné určiť presne spotrebu škridiel. Vo väčšine prípadov môžeme pre výpočet spotreby škridly použiť tab. 6, v ktorej je uvedená spotreba škridly VENETO a TOSCANA v závislosti od sklonu strešnej roviny. Je potrebné zohľadniť členitosť navrhovanej strechy (nárožia, úžľabia, prestupy strešným plášťom, konštrukcie na streche a pod.), ktorá ovplyvňuje spotrebu škridly (vynechanie Tab. 6 škridly škridly v mieste konštrukcií, dorezávanie v nárožiach a úžľabiach, okolo komínov a strešných okien). Pri návrhu strešnej konštrukcie je potrebné zohľadniť tiaž strešnej krytiny, ktorá určuje spolu so zaťažením strechy od snehu a od navrhnutej osovej vzdialenosti krokiev rozmery strešných lát, na ktoré bude škridla zavesená. Plošná hmotnosť betónovej strešnej krytiny Leier je pri najmenšom prekrytí v rozmedzí kg/m 2. Priemerná tiaž 1 m 2 krytiny Sklon strechy Min. spotreba škridly* TOSCANA VENETO ,42 ks/m 2 47,9 kg 43,8 kg ,10 ks/m 2 46,5 kg 42,4 kg 30 a viac 9,80 ks/m 2 45,1 kg 41,2 kg Krycia dĺžka TOSCANA krycia šírka = konštrukčná šírka + 9 cm Krycia dĺžka Vzdialenosť latovania, min. prekrytie Celková krycia dĺžka je vzdialenosť medzi najnižšie (odkvapovou) a najvyššie osadenou strešnou latou. Daná dĺžka sa skladá zo vzdialenosti odkvapovej laty od najbližšej strešnej laty ELt, n násobku vzdialeností strešných lát LT a vzdialenosti najvyššie osadenej laty od hrebeňa GLt. Hodnoty sú uvedené v tab. 7. Krycia dĺžka nie je totožná s dĺžkou krokvy. Poloha odkvapovej laty je vždy daná tak isto ako poloha najvyššie osadenej laty. Na základe polohy odkvapovej a najvyššie osadenej laty, sklonu strechy, min. dovoleného prekrytia škridly a z toho vyplývajúcej max. vzdialenosti latovania, je možné navrhnúť rozmiestnenie škridly. Pomôckou pre návrh sú tab. 8, 9 a 10, z ktorých je možné pre škridlu VENETO aj TOSCANA rozvrhnúť na základe krycej dĺžky a sklonu strechy rozmiestnenie škridly. Tab. 7 Vzdialenosť latovania Sklon strechy Najmenšie prekrytie Najväčšia vzdialenosť latovania LT Vzdialenosť odkvapovej laty ELt Vzdialenosť najvyššie osadenej strešnej laty od hrebeňa GLt prekrytie prekrytie mm 320 mm 325 mm 50 mm mm 330 mm 325 mm 45 mm nad mm 340 mm 325 mm 40 mm konštrukčná šírka Krycia dĺžka VENETO krycia šírka = konštrukčná šírka + 8 cm prekrytie konštrukčná šírka prekrytie 18 19

11 Tab. 8 Vzdialenosť lát a počet radov škridiel pri sklone (ELt = 325 mm, GLt = 50 mm) Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,3 22,5 24,2 25,8 27,5 29,2 30,8 24,4 25,6 26,9 28,1 29,4 30,6 31,9 26,5 27,5 28,5 29,5 30,5 31,5 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 27,1 27,9 28,8 29,6 30,4 31,3 27,5 28,2 28,9 29,6 30,4 31,1 31,8 28,4 29,1 29,7 30,3 30,9 31,6 28,6 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 29,1 29,7 30,2 30,8 31,3 31,9 29,2 29,7 30,2 30,7 31,2 31,7 29,3 29,7 30,2 30,6 31,1 31,5 32,0 29,8 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 30,2 30,6 31,0 31,5 31,9 29,8 30,2 30,6 31,0 31,3 31,7 29,8 30,2 30,5 30,9 31,3 31,6 32,0 30,2 30,5 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 30,8 31,2 31,5 31,8 30,2 30,5 30,8 31,1 31,4 31,7 32,0 30,4 30,7 31,0 31,3 31,6 31,9 30,4 30,7 31,0 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,3 31,5 31,8 30,4 30,7 30,9 31,2 31,4 31,7 32,0 30,6 30,9 31,1 31,4 31,6 31,9 30,6 30,8 31,1 31,3 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,5 31,8 32,0 30,8 31,0 31,3 31,5 31,7 31,9 30,8 31,0 31,2 31,4 31,6 31,8 30,7 30,9 31,1 31,4 31,6 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,8 32,0 30,9 31,1 31,3 31,5 31,7 31,9 30,9 31,1 31,3 31,4 31,6 31,8 32,0 31,0 31,2 31,4 31,6 31,8 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,9 31,0 31,2 31,3 31,5 31,7 31,9 30,9 31,1 31,3 31,5 31,6 31,8 32,0 31,1 31,3 31,4 31,6 31,8 31,9 Počet radov Tab. 10 Vzdialenosť lát a počet radov škridiel pri sklone nad 30 (ELt = 325 mm, GLt = 40 mm) Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,8 22,8 24,5 26,2 27,8 29,5 31,2 24,6 25,9 27,1 28,4 29,6 30,9 25,7 26,7 27,7 28,7 29,7 30,7 31,7 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 27,3 28,1 28,9 29,8 30,6 31,4 27,6 28,4 29,1 29,8 30,5 31,2 31,9 28,6 29,2 29,8 30,4 31,1 31,7 28,7 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 29,2 29,8 30,3 30,9 31,4 32,0 29,3 29,8 30,3 30,8 31,3 31,8 29,4 29,8 30,3 30,7 31,2 31,6 29,4 29,8 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 30,3 30,7 31,1 31,5 32,0 29,9 30,3 30,7 31,0 31,4 31,8 29,9 30,3 30,6 31,0 31,3 31,7 32,0 30,2 30,6 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 30,9 31,2 31,6 31,9 30,2 30,5 30,8 31,2 31,5 31,8 30,2 30,5 30,8 31,1 31,4 31,7 32,0 30,5 30,8 31,0 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,3 31,6 31,9 30,4 30,7 31,0 31,2 31,5 31,8 32,0 30,7 30,9 31,2 31,4 31,7 31,9 30,6 30,9 31,1 31,4 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,6 31,8 30,6 30,8 31,1 31,3 31,5 31,8 32,0 30,8 31,0 31,2 31,5 31,7 31,9 30,8 31,0 31,2 31,4 31,6 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,8 32,0 30,9 31,1 31,3 31,5 31,7 31,9 30,9 31,1 31,3 31,5 31,7 31,9 30,9 31,1 31,2 31,4 31,6 31,8 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 32,0 31,0 31,2 31,4 31,6 31,7 31,9 31,0 31,2 31,3 31,5 31,7 31,8 32,0 31,1 31,3 31,5 31,6 31,8 32,0 Počet radov Tab. 9 Vzdialenosť lát a počet radov škridiel pri sklone (ELt = 325 mm, GLt = 45 mm) Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,5 22,7 24,3 26,0 27,7 29,3 31,0 24,5 25,8 27,0 28,3 29,5 30,8 32,0 26,6 27,6 28,6 29,6 30,6 31,6 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 27,2 28,0 28,8 29,7 30,5 31,3 27,6 28,3 29,0 29,7 30,4 31,1 31,9 28,5 29,1 29,8 30,4 31,0 31,6 28,7 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 29,2 29,7 30,3 30,8 31,4 31,9 29,3 29,8 30,3 30,8 31,3 31,8 29,3 29,8 30,2 30,7 31,1 31,6 32,0 29,8 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 30,3 30,7 31,1 31,5 31,9 29,8 30,2 30,6 31,0 31,4 31,8 29,9 30,2 30,6 30,9 31,3 31,6 32,0 30,2 30,5 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 30,9 31,2 31,5 31,9 30,2 30,5 30,8 31,1 31,4 31,8 30,2 30,5 30,8 31,1 31,4 31,6 31,9 30,4 30,7 31,0 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,1 31,6 31,8 30,4 30,7 30,9 31,2 31,5 31,7 32,0 30,7 30,9 31,2 31,4 31,7 31,9 30,6 30,9 31,1 31,3 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,6 31,8 32,0 30,8 31,0 31,3 31,5 31,7 32,0 30,8 31,0 31,2 31,4 31,7 31,9 30,8 31,0 31,2 31,4 31,6 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 31,8 32,0 30,9 31,1 31,3 31,5 31,7 31,9 30,9 31,1 31,3 31,5 31,7 31,8 32,0 31,0 31,2 31,4 31,6 31,8 Počet radov Krycia dĺžka (cm) Vzdialenosť lát (cm) 32,0 31,0 31,2 31,4 31,5 31,7 31,9 31,0 31,1 31,3 31,5 31,7 31,8 32,0 31,1 31,3 31,4 31,6 31,8 31,9 Počet radov

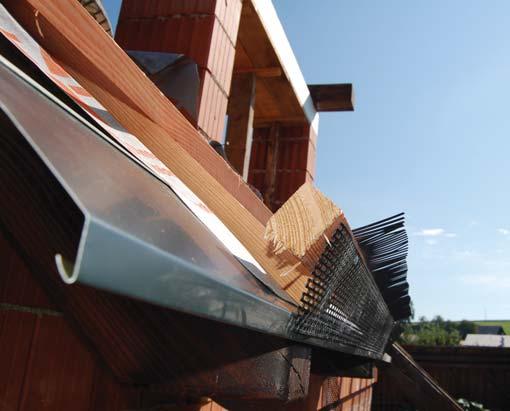

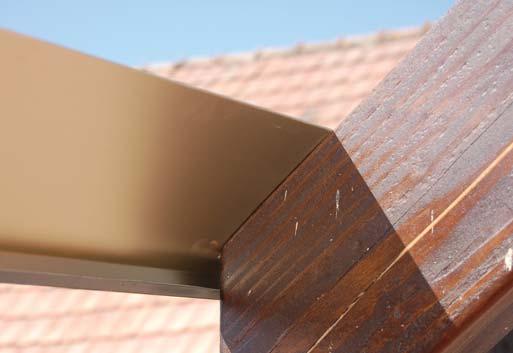

12 Uchytávanie škridiel V závislosti od sklonu strešnej roviny a druhu škridle sa mení potreba jej uchytávania. Údaje sú uvedené v tab. 11. Do sklonu strechy 45 : ak je základná škridla správne osadená na strešné latovanie a je sčasti prekrytá susednými škridlami, nie je potrebné ju dodatočne upevňovať. Škridla je vplyvom vlastnej váhy odolná voči posunutiu pri búrkach a silnom vetre. Krajné škridly, rôzne hrebenáče a všetky rezané škridly je nutné uchytiť! Tab. 11 Uchytenie strešnej krytiny podľa sklonu strechy Odkvap Sklon strechy Spôsob uchytenia do 45 Iba vo veterných oblastiach Každú druhú škridlu nad 60 Každú škridlu Pri sklone : je potrebné uchytiť každú druhú škridlu. Pri sklone nad 60 je potrebné uchytiť každú škridlu. Ak sa stavba nachádza vo veternej oblasti je potrebné uchytiť základnú škridlu aj pri sklone pod 45. Spôsob uchytenia: základná škridla sa uchytáva vetrovými sponami alebo pomocou pozinkovaných klincov do strešného latovania cez predrazenú dieru, ktorú treba prevŕtať. Pri výbere dĺžky klinca je potrebné zohľadniť miesto uchytenia, ktoré sa nachádza na vrchole profilu škridly. Poloha predrazenej diery v škridle zabezpečí to, že sa klinec zatlčie do latovania. V prípade zvýšených požiadaviek je potrebné použiť uchytenie pomocou vrutov. Odvetranie strešnej konštrukcie Na odvetranie strešnej konštrukcie je potrebné zabezpečiť prívod vzduchu medzi poistnú fóliu a strešnou krytinou. To sa zabezpečuje osadením kontralát. V odkvapovej časti strechy tým vznikne medzera, cez ktorú sa nasáva vzduch pre odvetranie strechy. Túto medzeru je potrebné zabezpečiť proti vniknutiu vtákov vetracím pásom, ktorý sa upevňuje na kontralaty a na odkvapovú strešnú latu. Pred ukladaním strešnej krytiny je potrebné osadiť uzatváraciu mriežku, ktorá sa upevňuje na odkvapovú latu. V prípade potreby zvýšenia prierezu pre nasávanie vzduchu je potrebné na odkvapovú latu umiestniť uzatváraciu mriežku s vetracím pásom. Privádzanie vzduchu do priestoru pod poistnou fóliou je potrebné vyriešiť podľa spôsobu úpravy odkvapu. Príslušenstvo k odvetraniu Uzatváracia mriežka Detail odkvapu strešnej konštrukcie je potrebné správne vyriešiť z hľadiska odvádzania vody z povrchu krytiny a poistnej fólie ako aj z hľadiska zabezpečenia funkčného odvetrania strešného plášťa. Uvedené požiadavky kladené na odkvap sa dajú splniť použitím vhodných strešných doplnkov a ich správnym umiestnením. Zabraňuje vlietaniu vtákov a väčšieho hmyzu do priestoru medzi odkvapovou latou a profilovanými strešnými latami. Šírka plast 1 m 60 mm klincovaním 5 ks/bm tehlovočervená, čierna Vetrací pás plast 5 m Zabraňuje vlietaniu vtákov a väčšieho hmyzu do priestoru strešného plášťa. Zabuduje sa do línie odkvapu. Šírka 100 mm 0,34 kg klincovaním po 20 cm tehlovočervená, čierna Odkvapový plech Uzatváracia mriežka s vetracím pásom hliník plast Slúži na odvádzanie vody stekajúcej po poistnej fólii. Osádza sa pred ukladaním poistnej fólie na spodný koniec strešných krokiev. Uchytáva sa v miestach, kde ho následne prekryje poistná fólia pomocou klincov do krokvy. Dodatočné upevnenie zabezpečia aj kontralaty. 1 m 1,1 ks/bm odkvapu klincovaním tehlovočervená, hnedá, čierna Používa sa v prípade potreby väčšieho prierezu vetracích otvorov. Pripevňuje sa klincami k odkvapovej late. Prierez vetracích otvorov 1 m 32x32mm (bez uzatváracej mriežky) 0,16 kg 200 cm 2 /bm tehlovočervená, hnedá, čierna 22 23

13 Riešenie hrebeňa a nárožia strechy Hrebeň Poistná vrstva z paronepriepustnej fólie: najvrchnejší pás paronepriepustnej fólie je potrebné ukončiť cca 200 mm nad hrebeňom strechy a prekryť pásom osadeným na vrch kontralát. Šírka prekrytia musí byť min. 150 mm. Tým sa dosiahne prevetranie strešného priestoru pod strešnou fóliou. Poistnou fóliou je potrebné vyriešiť podľa spôsobu úpravy odkvapu. Odvetranie hrebeňa a nárožia V ponuke strešných dielcov systému Leier je viacero podložiek pod hrebenáč. Osádzajú sa pred umiestnením hrebenáčov na hrebeňovú latu. Uchytia sa priklincovaním o hrebeňovú latu pomocou príchytiek hrebenáčov. Univerzálna mriežka pod hrebenáč Poistná vrstva z paropriepustnej fólie: paropriepustná fólia sa môže bez prerušenia previesť cez hrebeň strechy. Umožňuje úsporné riešenie hrebeňa strechy. Sústavou vetracích otvorov zabezpečuje dodatočné odvetranie hrebeňa strechy. Svojou špeciálnou úpravou poskytuje ochranu pred hnaným dažďom a snehom. štetín plast 1 m 75 mm 0,40 kg klincovaním 5 ks/bm tehlovočervená, hnedá, čierna Držiak hrebeňovej laty a montáž hrebeňovej laty Po uložení strešnej fólie sa osadia držiaky hrebeňovej laty. Natĺkajú sa na hrebeň strechy v priamke a v rovnakej výške. Hrebeňová lata sa uchytí natlčením klincov do pripravených otvorov v bokoch držiaka. Odporúčané prierezové rozmery hrebeňovej laty sú 50/50 mm. Univerzálna penová podložka pod hrebenáč Univerzálna penová podložka pod hrebenáč sa používa ako ochrana hrebeňov Je to penový pás, ktorý je tvarovo prispôsobený pre osadenie na hrebeň strechy a dokonale sa prispôsobí každej strešnej krytine. Zabezpečuje odvetranie strešnej konštrukcie. Výška/šírka pena 1 m 75/200 mm klincovaním 5 ks/bm tehlovočervená, hnedá, čierna, sivá Držiak hrebeňovej laty pozinkovaná oceľ Slúži na rovné a pevné uloženie hrebeňovej laty na hrebeni a nároží strechy. Šírka hrebeňovej laty 210 mm 50 mm pribitím do krokvy 24 25

14 Univerzálna podložka pod hrebenáč Leierroll Plus Nárožie Univerzálna podložka pod hrebenáč Leierroll sa používa ako ochrana hrebeňov a nároží striech. Je to hliníkový pás, ktorý ma vynikajúcu tvarovateľnosť a dokonale sa prispôsobí každej strešnej krytine. Je odolný voči UV žiareniu. Po položení si natrvalo zachováva daný tvar. Na jej spodnej časti je nanesená vrstva, ktorá zaisťuje vynikajúcu priľnavosť ku škridle. Šírka tvarovateľný hliníkový plech 5 m 300 mm 10 kg klincovaním o hrebeňovú latu a lepením o škridlu tehlovočervená, hnedá, čierna Univerzálna podložka pod hrebenáč Leierroll Univerzálna podložka pod hrebenáč Leierroll chráni a zároveň aj odvetráva hrebeň alebo nárožie striech. Stredná časť podložky sa skladá z polypropylénovej tkaniny vystuženej sklenenými vláknami. Po okrajoch podložky sú hliníkové pásy umožňujúce tvarovo kopírovať škridlu. Zo spodnej podložky sú na okrajoch samolepiacej butylkaučukové pásy pre dokonalé nalepenie na škridlu. Šírka polypropylénová tkanina s hliníkovými okrajmi 5 m 295 mm 10 kg klincovaním o hrebeňovú latu a lepením o škridlu tehlovočervená Montáž podložky Leierroll a Leierroll Plus: Hrebeňovú latu upevníme v správnej výške na držiak hrebeňovej laty a pomocou šnúry vyznačíme jej stred. Na očistenú škridlu rozvinieme podložku pozdĺž hrebeňa alebo nárožia a pripravíme ho k upevneniu. Začíname smerom od odkvapu a upevňujeme podľa vyznačenej stredovej čiary. Ďalší pás preložíme cca 50 mm cez predchádzajúci. Pomocou ľahkého pritlačenia prispôsobíme vetrací pás sklonu strechy. Odstránime krycí pás samolepiacej vrstvy a prilepíme aj bočné strany pásov na škridly. Nakoniec pripevníme hrebenáče pomocou príchytiek hrebenáčov

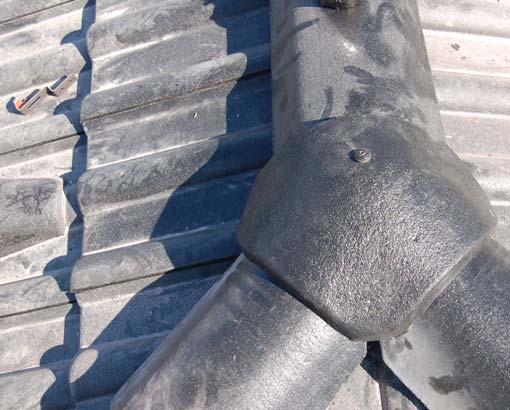

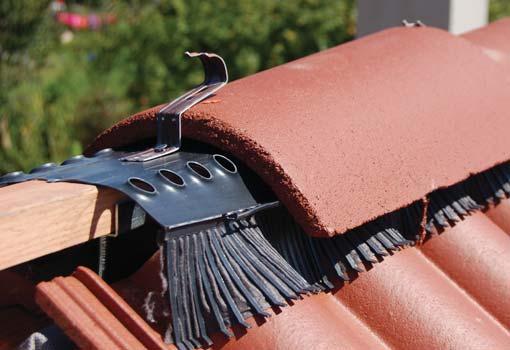

15 Ukončenie hrebeňa a nárožia Po osadení podložky sa umiestňujú hrebenáče. Ukladajú sa s prekrytím, upevňujú sa pomocou príchytiek hrebenáčov zaklincovaním do hrebeňovej laty cez podložku. Dĺžku prekrytia určí poloha príchytky hrebenáča. Rozdeľovací hrebenáč Slúži na prekrytie prechodu vodorovného hrebeňa do dvoch šikmých nároží pri valbových a polvalbových strechách. Upevňuje sa pomocou pripevňovacieho klinca o hrebeňovú latu strechy. Príchytka hrebenáčov hliník 115 mm Odvetrávacia škridla Zabezpečuje bezpečné pripevnenie hrebenáčov na hrebeni a nároží strechy. 1 ks/hrebenáč klincovaním o hrebeňovú latu Odvetrávacie škridly sa umiestňujú pod hrebeň strechy do radu, ktorý je pod najvrchnejším na základe vopred určeného umiestnenia. V prípade potreby je nutné ich umiestniť aj vo viacerých radoch. Osádzajú sa pri ukladaní základnej škridly. tehlovočervená, hnedá, čierna, červená Koncový uzáver hrebenáča Slúži k estetickému ukončeniu hrebeňov sedlových striech resp. vikierov pri ukladaní hrebenáčov nasucho a zároveň napomáha odvetraniu strechy. Pripevňuje sa pozinkovanými klincami do hrebeňovej laty a štítovej dosky. Ukončovací hrebenáč hliník Slúži na prekrytie konca nárožia. Upevňuje sa o hrebeňovú latu pomocou držiaka hrebenáča a pripevňovacieho klinca. klincovaním o hrebeňovú latu a štítovú dosku tehlovočervená, hnedá, čierna 28 29

16 Úžľabie Hliníkový pás úžľabia Poistná vrstva Pred začatím pokrývania strechy fóliou je potrebné spevniť úžľabie plným debnením, položením kontralát do úžľabia. Výška debnenia musí byť identická s výškou kontralát. Po celej dĺžke debnenia úžľabia sa natiahne pás fólie šíroký 750 mm od odkvapovej hrany až po vrchný koniec úžľabia. Presahujúca časť fólie cez debnenie sa prehne smerom do vnútra úžľabia. V prípade spojenia dvoch úžľabí sa dané pásy vo vrchnej časti v mieste spojenia musia prekryť min mm. Fóliu z plochy strechy vyložíme na debnenie úžľabia a preložíme cez úžľabie až na jeho druhú stranu. Zvyšnú fóliu odstrihneme na druhej strane úžľabia na hrane debnenia. Postup opakujeme aj s fóliou vedenou z protiľahlej strany strechy. Fólia je v úžľabí prekrytá v troch vrstvách. Vyloženie fólie na debnenie musí vytvárať žliabok, ktorý zabezpečuje bezpečné odvedenie vody popri úžľabí až do odkvapu. Spája dve priľahlé strešné plochy tak, aby stekajúca voda, hnaný dážď a sneh, boli bezpečne zvedené do odkvapu. Pripevňuje sa pomocou príchytiek priamo na laty, alebo na debnenie. Tým vytvára vodotesný a estetický prechod medzi dvoma strešnými priľahlými plochami. Šírka hliník s ochrannou fóliou 2 m 500 mm 1,9 kg 1 ks/1,9 bm úžľabia min. 10 cm príchytkami tehlovočervená, antracit, hnedá Tesniaci pás úžľabia Hliníkové úžľabie pena 30/60 Hliníkový pás úžľabia sa osádza na strešné laty, ktoré sú ukončené na debnení úžľabia. Laty sa uchytávajú na okraj debnenia. Medzi strešné laty v mieste úžľabia sa osadia pomocné laty, ktoré sa uchytávajú o najbližšiu kontralatu a kraj úžľabného debnenia. Pásy treba ukladať vždy zdola nahor s prekrytím min. 100 mm. Prvý pás sa upevňuje 4 klincami umiestnenými cca. 20 mm od horného okraja pásu a spodný okraj musí byť vypustený do odkvapového žľabu. Boky sa uchytávajú pomocou kovových príchytiek, ktoré sa priklincujú o strešné a pomocné laty. Slúži na uzatvorenie medzery medzi rezanou škridlou a úžľabovým plechom, plechom lemovania komína alebo bočným oplechovaním stien. Zabraňuje vode, hnanému dažďu, snehu, prachu a hmyzu dostať sa pod krytinu. Montáž: Lepí sa z dvoch strán na okraj hliníkového pásu úžľabia. Pri následnej pokládke strešnej krytiny je potrebné krajné rezané škridly narezať tak, aby prekrývali hliníkový pás úžľabia (a tým aj tesniaci pás) aspoň 80 mm. 1 m 1,9 kg 2 ks/1 bm úžľabia samolepiaci povrch tehlovočervená, čierna, hnedá 30 31

17 Uzatvárací pás úžľabia Riešenie lemovania komína a steny Pri dvoch úžľabiach, ktoré sa stretávajú a vytvoria pokračovanie hrebeňa strechy, je potrebné hliníkové pásy úžľabia pri hrebeni utesniť pomocou uzatváracieho pásu úžľabia. Pás sa upevní nalepením na hliníkový pás úžľabia. plast 150 x 700 mm 0,17 kg min. 10 cm 1 ks/spoj úžľabia samolepiaci povrch tehlovočervená, čierna Lemovanie komína Poistná vrstva: v mieste komína je potrebné poistnú strešnú fóliu vyviesť 200 mm na všetky steny komína a pomocou komínovej a stenovej lišty prichytiť o komín. V mieste medzi komínom a hrebeňom strechy je nutné osadiť do poistnej fólie odtokový žľab, ktorý odvádza stekajúcu vodu od komína. Komínová a stenová tesniaca páska: po uložení strešnej krytiny je potrebné medzeru medzi škridlou a komínom prekryť. Na to slúži komínová a stenová tesniaca páska, ktorá sa nalepí na povrch škridly a komína. Na komín nalepený pás musí prečnievať nad povrch škridly aspoň o 150 mm. V mieste medzi komínom a hrebeňom strechy sa tesniaca páska nelepí na povrch škridly, ale je potrebné vytvoriť záklop z dosiek. Tento záklop vytvára podklad pre tesniacu pásku, ktorá po uložení bude prekrytá strešnou krytinou. Tesniaci pás sa jednoducho ohýba, pritláča ku škridle a strihá. Hliníkové vystuženie zabezpečuje trvalú tvarovú stálosť. Po vyformovaní potrebného kusa tesniacej pásky sa musí zo spodnej strany pásky odtrhnúť krycia fólia a následne sa páska musí pritlačiť o škridlu a komín. Dôležité! Po nalepení sa páska už nedá odstrániť. Pri rohoch komína je potrebné dávať pozor na vodotesnosť spojov pásky. Komínová a stenová lišta: komínová a stenová tesniaca páska sa na komíne zabezpečia pomocou lišty, ktorá sa upevní na hornej hrane pásky okolo komína. Uchytáva sa každých 200 mm o komínové teleso. Medzeru medzi lištou a povrchom komína je potrebné vyplniť trvalo pružným tmelom. Lemovanie steny Postup prekrytia medzery medzi škridlou a stenou je podobný ako pri lemovaní komína. Príslušenstvo pre vodotesné prepojenie strechy a zvislej konštrukcie Komínová a stenová páska hliník Flexibilný prvok, ktorý slúži na vodotesné uzatvorenie prestupu komína cez strechu, vodotesné riešenie detailu styku krytiny so stenou, prípadne akýchkoľvek neštandardných detailov a prestupov na streche, ktoré sa nedajú riešiť oplechovaním. Šírka 2 m 300 mm 3,2 kg samolepiaci povrch, lištou tehlovočervená, antracit, čierna Komínová a stenová páska hliník Slúži na prichytenie tesniaceho pásu okolo komína alebo pri stene. Pripevňuje sa natĺkacími hmoždinkami a následne sa utesní trvalo pružným tmelom. Šírka 1 m 100 mm natĺkacími hmoždinkami po 20 cm tehlovočervená, antracit 32 33

18 Prestupy cez strechu, presvetlenie a výlezové prvky Prestupy cez strechu Poistná vrstva: prestupy rôznych potrubí a rúr cez strechu je možné zhotoviť pomocou na to určených strešných doplnkov. K dispozícii je sada pre kanalizačné odvetranie a sada pre anténu. Osádzajú sa spolu so strešnou krytinou. Tým sa presne určí miesto, kde je potrebné vyrezať otvor v strešnej fólii. Otvor cez poistnú fóliu je potrebné vyrezať čo najpresnejšie tak, aby medzera medzi fóliou a prechádzajúcim potrubím alebo rúrou bola čo najmenšia. Vodotesnosť spoja prestupu a fólie zabezpečia tesniace krúžky a goliere. Nad prestupom alebo strešným výlezom je potrebné z fólie vytvoriť bezpečnostný žľab, ktorý bezpečne odvedie podfúknutú vodu, sneh alebo kondenzát do vedľajšieho poľa, mimo prestup. Riešenie a návrh protisnehovej ochrany a bezpečnej chôdze po streche Zachytávanie snehu Pri návrhu strešnej konštrukcie je potrebné brať do úvahy aj vplyvy, ktoré pôsobia počas zimných mesiacov. Patria sem pôsobenie mrazu (zamŕzanie odmŕzanie), snehová pokrývka na streche a pod. Dôležité je zadržiavanie snehu na streche počas topenia. Počas rýchleho oteplenia môže spôsobiť uvoľnený sneh, ktorý padne zo strechy, škody alebo úraz. Preto je dôležité osadiť na strechu lapače snehu, ktoré zabránia skĺznutiu snehu zo strechy. Sada pre odvetranie kanalizácie Slúži k odvetraniu vnútornej kanalizácie stavby. Pozostáva z dvoch častí: flexibilnej prípojnej rúry, PVC škridle a nadstavca s krytom. Spodný dielec (škridla), sa osadí na potrebné miesto do radu škridiel a zavesí sa na strešné latovanie. Uchytenie sa vykoná pomocou spony, ktorá sa upevní na spodnú strešnú latu. Horný dielec (nadstavec s krytom) sa zasunie do škridly a nastaví sa do zvislosti (dá sa použiť pri sklonoch strechy ). Spodná strana nadstavca prechádza cez poistnú fóliu. Vodotesný spoj sa vytvorí pomocou tesniaceho prstenca. Na koniec nadstavca sa upevní pomocou sťahovacej pásky flexibilná rúra, ktorá slúži na prepojenie sady a kanalizačného potrubia. Je potrebné dbať na to, aby sa počas osádzania sady nepoškodila poistná fólia. PVC škridle Flexibilná rúra tvrdené PVC 330 x 420 mm 110/500 mm 3 kg priklincovaním k late tehlovočervená, hnedá, čierna Strecha musí byť navrhnutá a zrealizovaná takým spôsobom, aby sa na nej nevyskytli miesta, kde by sa zachytával a hromadil sneh, ktorý by bránil odtekaniu vody z topiaceho sa snehu. V prvom rade v mieste úžľabia a odkvapu sa vytvárajú také kopy snehu, ktoré zadržia vodu z topiaceho sa snehu a tá potom spôsobí zatečenie alebo namrzne na krytinu. V mieste prestupov alebo v mieste úžľabia je potrebné narušiť a zmenšiť mäsu snehu nad daným prvkom pomocou protisnehového háku alebo mreže. Sada pre anténu Slúži na prestup upevňovacej tyče antén, satelitov, elektrického nadstrešného pripojenia a pod. Priemer tyče môže byť v rozmedzí mm. Sada sa skladá z dvoch častí: prestupovej škridle a nadstavca pre anténu. Osadenie sady pre anténu je podobné ako pri sade pre odvetranie. Otvor horného dielca sady je potrebné prispôsobiť veľkosti rúry, ktorá ňou bude prechádzať. PVC škridle tvrdené PVC 330 x 420 mm 1,5 kg priklincovaním k late tehlovočervená, hnedá, čierna Presvetlenie, výlez na strechu Presvetlovacia škridla Slúži na lokálne presvetlenie podstrešného priestoru. Osádza sa spolu s ostatými škridlami. Osádza sa zavesením na strešnú latu a upevňuje sa pomocou spony o spodnú strešnú latu. PVC škridle tvrdené PVC 330 x 420 mm 1,5 kg priklincovaním k late cca. 2,3 2,4 ks hákov/m 2 cca. 2,8 2,9 ks hákov/m 2 tehlovočervená, hnedá, čierna Strešný výlez tvrdené PVC alebo kov Slúži k výstupu na strechu, k presvetleniu a vetraniu podkrovných priestorov. Dodáva sa v plastovom a kovovom prevedení. Predstavuje funkčný, do celého systému strechy zapadajúci prvok, pretože spodný diel lemovania sa prispôsobí tvaru krytiny. Pre plastový alebo kovový strešný výlez je potrebné vyrezať otvor v poistnej fólii. Medzi výlezom a poistnou fóliou je potrebné vytvoriť vodotesný spoj. Nad výlez je potrebné osadiť odtokový žľab. Strešný výlez je potrebné uchytiť o konštrukciu strechy. Výlezové okno nespĺňa parametre interiérového okna. plast kov plast kov plast kov 704 x 783 mm 480 x 550 mm 6,5 kg 12,5 kg pomocou popruhov k nosnej konštrukcii strechy tehlovočervená, hnedá, čierna tehlovočervená, hnedá 34 35

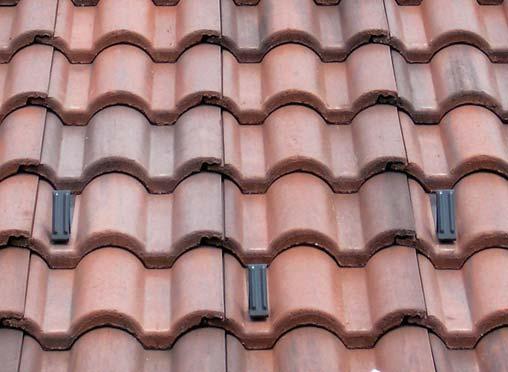

19 Kovový protisnehový hák Protisnehová mreža Protisnehový hák zabraňuje zosúvaniu snehu zo strechy. Je potrebné ich osadiť rovnomerne na celú plochu strechy. Potrebný počet sa určuje na základe sklonu strechy a snehovej oblasti, v ktorej sa stavba nachádza. Z mapy snehových oblastí sa určí zaťaženie snehom v kn/m 2. Z tab. 12 je možné odčítať potrebný počet hákov. Protisnehové háky sa upevňujú zavesením do hornej hrany základnej škridly. Je potrebné ich umiestniť vždy do spodku profilu škridly. Stabilitu hákov zabezpečí horný rad škridiel, ktoré svojou váhou priťažia háky. prvku je možné priklincovaním zvlášť k strešným latám, aspoň v jednom bode. pozinkovaná oceľ 28 x 380 mm 0,14 kg zavesením a priklincovaním k strešnej late tehlovočervená, hnedá, čierna, sivá Súčasťou strešného systému je aj snehová zábrana vo forme 20 cm vysokej kovovej mreže, ktorá spolu s protisnehovými hákmi alebo aj samostatne zabraňuje spadnutiu snehu zo strechy budovy. Jej inštalácia sa odporúča na strechy, ktoré sa nachádzajú nad verejnými priestormi alebo chodníkmi. Plocha mreže je 0,2 m 2 /bm. Mreža sa osádza nad odkvap po celej dĺžke strechy. Držiak protisnehovej mreže sa upevňuje na pomocnú strešnú latu. Držiak mreže sneholamu musí dosadnúť do žľabu zvlnenej škridle. V mieste ukončenia držiaku musí byť škridla podložená latou. mreža držiak farbená oceľ 200 x 1500 mm 1 ks/1,5 bm min. 2 ks/mreža zavesením a priklincovaním k strešnej late tehlovočervená, antracit Montáž: Najprv je potrebné osadiť držiaky mreží. V plánovanom mieste sa nad strešnou latou musí pripevniť ďalšia pomocná horná lata vo výške mm od spodnej hrany strešnej laty, pomocná lata má rovnaké prierezové rozmery ako strešné laty. O pomocnú hornú latu sa držiak mreže upevní klincami alebo skrutkami. Následne sa namontuje spodná pomocná lata. Držiaky sa osádzajú cca 750 mm od seba vždy do spodku profilu škridly. Následne sa mreže pripevnia na hornú časť držiakov. Tab. 12 Potreba protisnehových hákov Zaťaženie strechy od snehu kn/m 2 (výpočet podľa EUROCODE 1) Sklon strechy ,0 2,1 2,1 2,2 2,2 2,5 2,8 3,3 3,5 3,8 4,2 4,6 25 2,1 2,2 2,2 2,3 2,5 2,7 3,1 3,5 4,0 4,4 4,8 5,2 30 2,1 2,2 2,2 2,4 2,8 3,2 3,8 4,2 4,6 4,9 5,2 5,5 35 2,2 2,3 2,3 2,5 2,9 3,3 3,9 4,4 4,6 5,2 5,7 6,2 40 2,3 2,4 2,4 2,6 3,0 3,4 4,2 4,5 5,0 5,3 6,0 6,8 45 2,5 2,6 2,7 2,8 3,1 3,6 4,4 4,9 5,2 5,5 6,2 7,0 50 3,1 3,3 3,6 4,0 4,3 4,7 5,2 5,6 5,9 6,1 6,6 7,1 55 3,2 3,4 3,7 4,1 4,4 4,8 5,4 5,8 6,0 6,3 6,7 7,2 60 3,3 3,8 4,2 4,4 4,7 5,1 5,4 6,0 6,4 6,8 7,1 7,

20 Chôdza po streche Súčasťou strešného systému Leier sú dielce pre chôdzu po streche stúpacie komplety. Skladajú sa z nášľapnej plošiny a upevňovacieho dielca. Upevňovacie dielce sa osádzajú priskrutkovaním na pomocné strešné laty s prierezom 35/70 mm. Zaťaženie sa prenáša do pomocných lát a na hornú stranu škridly, ktorá je pod upevňovacím dielcom. Polohu pomocnej laty určíme v závislosti od vzdialenosti strešných lát upevňovací dielec musí bezpečne dosadnúť na dve nad sebou ležiace škridly. V prípade vlnitej strešnej krytiny sa upevňovací dielec osadzuje do spodnej časti profilu škridly tak, aby sa každá gumená podložka dotýkala škridly. Držiak sa nesmie dotýkať bokov profilu a drážok škridly. Stúpací komplet Po osadení držiakov je potrebné ich hornú časť nastaviť do vodováhy. Následne sa na držiaky pripevní nášľapná plošina pomocou skrutiek. Skontrolujeme vodorovnosť plošiny a v prípade potreby ju presne nastavíme. Dôležité! Po osadení celého kompletu je potrebné skontrolovať jej previs, tuhosť a nosnosť. V prípade potreby je možné pomocou skrutiek korigovať nastavenie. Na boky stúpacieho kompletu je možné uchytiť stĺpiky zábradlia. Na stĺpiky sa následne pripevnia vodorovné a zvislé časti zábradlia. farbená oceľ Statika, skladovanie, doprava, balenie Statika Nosnosť strechy je závislá od strešnej nosnej konštrukcie, na ktorú sa následne ukladá strešný plášť. Latovanie musí bez porušenia preniesť zaťaženie, ktoré naň pôsobí: vlastná tiaž strešnej krytiny, zaťaženie vetrom a snehom. Plošná hmotnosť strešnej krytiny, v závislosti od sklonu strechy, je v rozmedzí pre typ VENETO kg/m 2 a pre typ TOSCANA kg/m 2. Zaťaženie od vetra a snehu, pôsobiace na danú strechu, sa vypočíta na základe príslušných noriem. Pri výpočte zaťaženia je potrebné brať do úvahy platné bezpečnostné koeficienty. Prierezové rozmery strešného latovania je možné určiť v závislosti od použitého typu škridly, sklonu strechy, celkového zaťaženia ako aj podľa osovej vzdialenosti krokiev. Skladovanie, doprava Základná škridla sa ukladá do radu na EUR palety, ktoré sú obalené ochrannou fóliou. Škridla je v rámci palety ešte balená po 5 6 ks. Každá paleta má identifikačný štítok. Balenie: TOSCANA: VENETO 240 ks/pal 252 ks/pal palety je cca kg. Slúži na bezpečný pohyb po streche. Nášľapná plošina sa do vodorovnej polohy dá nastaviť pomocou nastaviteľných skrutiek.plošina je upevnená na držiak stúpacej plošiny, ktorý sa upevňuje skrutkovaním na troch miestach na osobitnú dosku/strešnú latu umiestnenú práve na tento účel. Držiak musí dosadnúť do žľabu zvlnenej škridle. V mieste ukončenia držiaku musí byť škridla podložená latou. plošiny 400 x 800 mm 270 x 800 mm 270 x 400 mm 240 x 190 mm 400 x 800 mm 240 x 190 mm 270 x 800 mm 23 kg 270 x 400 mm 21 kg 240 x 190 mm 11 kg Sklon strechy zavesením a priklincovaním k strešnej late skrutkovaním k late min. v 3 bodoch Zábradlie farbená pozinkovaná oceľ výška stĺpika 1000 mm dĺžka výplňových rúr 500, 1000 a 2000 mm Zvyšuje bezpečnosť počas pohybu na streche. 22 kg/komplet Sklon strechy skrutkami k stúpaciemu kompletu, sponami spojenými navzájom tehlovočervená, antracit, pozinkovaná 38 39

21 krokva základná škridla Leier paropriepustná strešná fólia krajná škridla Leier kontralata drevená pätka krokva komínová stenová páska strešná lata štítová doska paronepriepustná strešná fólia komínová a stenová lišta drevené podbitie kontralata trvalo pružný tmel strešná lata strešný trám základná škridla Leier klieština krajná škridla Leier stĺpik drevená pätka DETAIL ŠTÍTU STRECHY Strechy s paropriepustnou fóliou 1:10 DETAIL HORNÉHO PRIPOJENIA STRECHY KU STENE Strechy s paronepriepustnou fóliou 1:

22 krokva paropriepustná strešná fólia kontralata vzduchová medzera strešná lata základná škridla Leier komínová stenová páska komínová a stenová lišta trvalo pružný tmel klampiarske lemovanie krokva paronepriepustná strešná fólia kontralata strešná lata základná škridla Leier odkvapová lata uzatváracia mriežka vetracia mriežka debnenie komínová stenová páska paropriepustná strešná fólia odvetrávacia škridla strešný trám klieština DETAIL BOČNÉHO PRIPOJENIA STRECHY KU STENE Strechy s paropriepustnou fóliou 1:10 DETAIL MANZARDOVEJ STRECHY Zalomenie strechy 1:

23 POZNÁMKY krokva paronepriepustná strešná fólia kontralata strešná lata základná škridla Leier prestupová škridla nadstavec pre anténu uchytávacia rúra tesniaci prstenec PVC prestupová škridla nástavec kryt tesniaci golier sťahovacia páska DETAIL PRESTUPOV CEZ STRECHU Strechy s paronepriepustnou fóliou flexibilná pripojovacia rúra 1:10 POZNÁMKY 44 45

24 POZNÁMKY POZNÁMKY 46 47
