Testování Triple play služeb & EtherSAM

Transkript

1 Testování Triple play služeb & EtherSAM Radek Kocian Technický specialista prodeje KOMERČNÍ ETHERNETOVÉ SLUŽBY Operátor Metro Ethernet síť / PTN Business/Residenční Zákazník 2.5 Mbps QoS (Quality of Service) řízení a rezervace datových toků Potřeba nastavení dostupné přenosové kapacity, aby nedocházelo při zahlcení sítě ke snížení kvality síťových služeb. 10 Mbps 5 Mbps 1

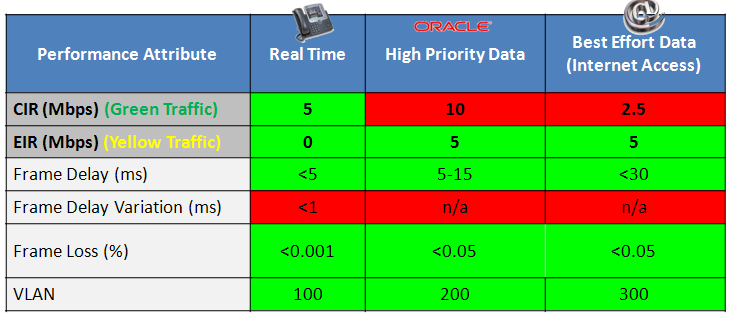

2 KLASICKÉ TESTOVÁNÍ SLA RFC 2544 REQUEST FOR COMMENT Vyvinut pro testování síťových zařízení v laboratořích, ne pro testování živé sítě Throughput Propustnost Latency Zpoždění Back-to-Back Zatížitelnost Frame Loss Ztráta rámců OVĚŘENÍ SLA POMOCÍ RFC Test RFC2544 pro Real Time služby (4 hodiny) 2. Test RFC2544 pro Data s vysokou prioritou (4 hodiny) 3. Test RFC2544 pro Best Effort Data (4 hodiny) Možné ověřit testem RFC2544 Není možné ověřit testem RFC2544 2

3 Pásmo ETHERSAM (ITU-T Y.1564) Kontrola nastavení síťové konfigurace možnost zvolit 2 pásma Ověření nastavení QoS pro všechny služby Přehledné nastavení, rychlé vyhodnocení DŮLEŽITÉ DEFINICE (Committed Information Rate): maximální přenosová rychlost pro služby, kde je služba garantována pomocí určitých parametrů. (zpoždění, kolísání zpoždění) (Excess Information Rate): maximální přenosová rychlost, kde již nejsou garantovány všechny parametry přenosu. V tomto pásmu nedochází ke ztrátám paketů. Traffic Color Awareness EIR CIR Dropped pásmo (všechno nad EIR) Best Effort pásmo (všechno mezi CIR a EIR) Garantované pásmo (všechno pod CIR) Čas 3

4 ETHERSAM (ITU-T Y.1564) Fáze 1 Ověření konfigurace sítě (Ramp Test a volitelný Burst test) Potřeba ověřit: Konfiguraci sítě pro každou definovanou službu (rate limiting, traffic shaping, QoS) Metoda: Pro každou službu je vykonán ramp test pro dosažení CIR. Výkonnostní parametry musí být v předepsaných mezích Fáze 2 Test Služeb Potřeba ověřit: Kvalitu služby pro každou definovanou službu či splňuje SLA požadavky Metoda: Včechny služby jsou generovány najednou do jejich CIR a současně jsou měřeny parametry všech služeb Y.1564 FÁZE 1: TEST KONFIGURACE SLUŽEB Ramp test zopakovaný pro každou službu CIR + EIR CIR Všechny parametry jsou měřeny v každém kroku (Frame Loss, Latency, Jitter), verdikt : vyhovuje/nevyhovuje 4

5 Y.1564 FÁZE 2: TEST VÝKONOSTI SLUŽEB 5 Mbit/s 10 Mbit/s 2.5 Mbit/s Verdikt : Pass/fail Všechny parametry jsou měřeny v průběhu celého testu (např., propustnost, zpoždění, ztráta rámců, jitter) ETHERSAM (ITU-T Y.1564) Možnost testování až 10 služeb 5

6 ETHERSAM (ITU-T Y.1564) Testování všech služeb najednou Každá služba zvlášť TESTOVÁNÍ VE SMYČCE 6

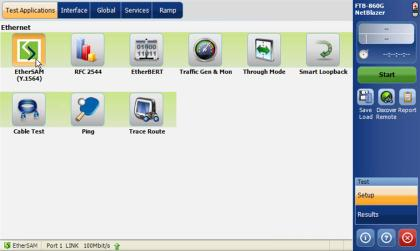

7 TESTOVÁNÍ VE SMYČCE Third-party portable testers/test heads Third-party portable testers/test heads ETHERNET/ IP NETWORK SMART LOOPBACK Five unique loopback mode settings Full-line-rate loopback Transparent Ethernet all unicast Ethernet My MAC IP My IP UDP/TCP ETHERNET/ IP NETWORK Ethernet loopback ETHERNET LOOPBACK VLASTNOSTI Podpora standardů (ITU-T Y.1564, RFC2544) Vzdálený management Ethernet OAM Ping VLAN BV-10_1000 7

8 OBOUSMĚRNÉ TESTOVÁNÍ SLUŽEB 300Mbps Node B enode B 60Mbps Switch Site Testování musí být vykonané v obou směrech souběžně. INTELLIGENT REMOTE DISCOVERY JEDNA TECHNOLOGIE, JEDEN KROK RYCHLÉ NALEZENÍ A PŘIPOJENÍ K JEDNOMU NEBO VÍCE EXFO TESTERŮM Připojení k další FTB-860 or AXS-200/850 modulu dokonce i pokud je zaneprázdněn Připojení k dalšímu EXFO dual-test-set testeru 8

9 NOVÁ APLIKACE - TESTOVÁNÍ BURST Co je burst Burst je dočasný nárůst přenosové rychlosti. Proč Burst testovat Dnes jsou všechny aplikace v síti přirozeně nárazové. Síť musí být správně nakonfigurována pro podporu těchto nárazových služeb, aby nebyl přenos dat vážně ovlivněn/ohrožen. Výkonnost sítě může velmi rychle klesat. Bursty CIR FTTH PON INFRASTRUKTURA GEPON OLT GFA6100 GW GT816 (GW 1GBit) Otáčítko datového provozu BV ( ) NetBlazer FTB-860 (modul) v platformě FTB-1 ( ) 9

10 FTTH PON INFRASTRUKTURA (BERT) Měření BERT Doba měření 5min. Velikost rámce 512 byte 950 Mbit/s ztrátovost 0% 980 Mbit/s ztrátovost 0% 987 Mbit/s ztrátovost 0% FTTH PON INFRASTRUKTURA (BERT GW 1G) Beze ztrát (FWA-600 = 16dB), na vstupu GW 28,67dBm 10

11 FTTH PON INFRASTRUKTURA (BERT GW 100MBIT/S) GW GT811 (GW 100Mbit) Beze ztrát (FWA-600 = 16dB), na vstupu GW 28,67dBm FTTH PON INFRASTRUKTURA (ETHERSAM GW 1G) ETHERSAM (ITU-T Y.1564) Měření EtherSAM Doba měření cca 5min. Testované služby : VoIP 20 hlasových kanálů (G.711) HDTV 45 video kanálů (MPEG-4) DATA 470 Mbit/s 950 Mbit/s 11

12 FTTH PON INFRASTRUKTURA (ETHERSAM GW 1G) FTTH PON INFRASTRUKTURA VYHODNOCENÍ 12

13 Akademie vláknové optiky a optických komunikací Nový testovací polygon pro měření FTTH infrastruktury a distribuovaných služeb DĚKUJI ZA POZORNOST Radek Kocian radek.kocian@profiber.cz 13
