1 GSM VY TAHOVY KOMUNIKAC NISYSTE M GSM Lift Watch compact Na vod k instalaci a programova nıv1.0

2 Zarızenı je urc eno k nouzovemu hlasovemu spojenı napr. kabiny vytahu s havarijnı sluzbou, hasic i, policiı, obsluhou apod. Po aktivaci zarızenı tlacıtkem, system postupná vytacı telefonnı cısla ulozena pod jmeny MASTER1 az MASTER5 na SIM kartá GSM modulu. V prıpadá navazanı spojenı s protistanicı se dalsı cısla jiz nevytac ejı. System se vracı do pohotovostnıho stavu ukonc enım hovoru protistanicı. Aktivace zarızenı muze byt blokovana privedenım napátı na galvanicky izolovany vstup DATA. Provoz je indikovan internı signalizacı. Pri aktivaci je sepnut vystup externı signalizace. Zarızenı lze aktivovat take zavolanım na cıslo GSM modulu. Spojena budou pouze cısla uvedena na SIM kartá jako MASTER1 az MASTER5. Tak lze kontrolovat napr. zpátnym volanım stav v kabiná vytahu apod. Pokud je pouzita predplacena SIM karta (TWIST, GO atd.), system kontroluje zbyvajıcı kredit. Je-li vyuzitelny kredit nizsı nez 512 bodu (tj. asi 25 az 50 Kc podle operatora a typu karty), je po ukonc enı kazdeho hovoru poslana SMS zprava s upozornánım na nızky kredit. SMS zprava a cıslo, na ktere bude poslana je opát ulozeno na SIM kartá. Za kladnıtechnickeparametry: Napajenı 9 az 18V ss GSM sıtá 900/1800MHz (T-Mobile, Eurotel, Oskar) Ext.signalizace LED 12V nebo zarovka 12V max.100ma Funkce: po aktivaci postupne volanı az na 5 cısel na SIM kartá s automatickym omezenım doby hovoru na 4 minuty zpátne volanı pouze z cısel ulozenych na SIM kartá kontrola vyuzitelneho kreditu u predplacenych karet s upozornánım SMS zpravou pri prec erpanı vstup pro blokaci volanı automaticky limiter zesılenı mikrofonu 1

V prıpadá navazanı spojenı s protistanicı se dalsı cısla jiz nevytac ejı. System se vracı do pohotovostnıho stavu ukonc enım hovoru protistanicı.

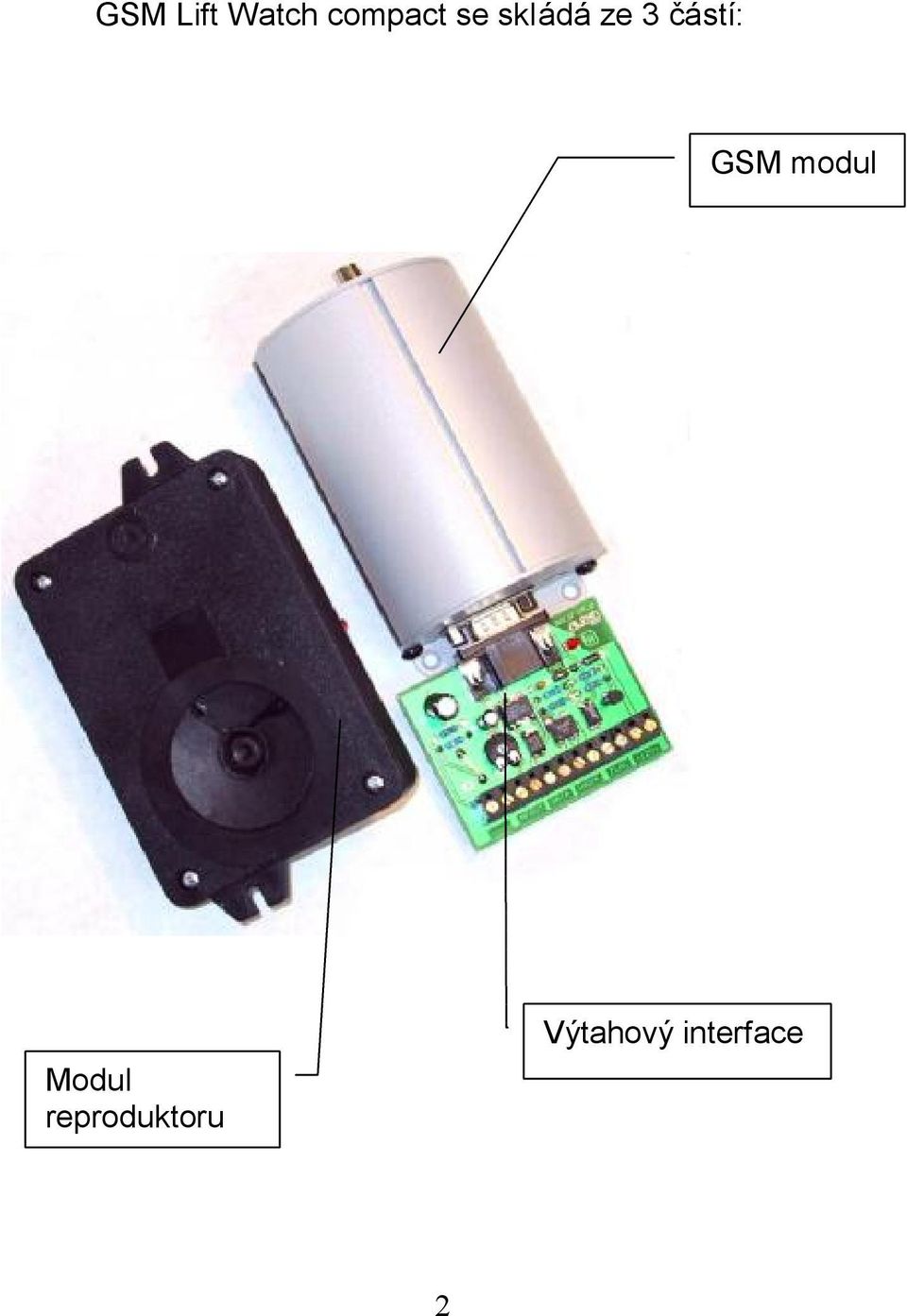

3 GSM Lift Watch compact se sklada ze 3 castı: GSM modul Modul reproduktoru Vytahovy interface 2

4 Instalace: Pripevnáte modul reproduktoru za mrız ku na panelu ve vytahove kabiná. Pro dobrou slysitelnost predevsım hovoru z kabiny doporuc ujeme umıstánı ve vysce hlavy. Pokud nebudou predevs ım pred mikrofonem otvory, bude s patna slys itelnost hovoru! reproduktor a mikrofon je smárem k panelu zpu sob upevnánı na zadnı straná panelu vytahu (napr. pribodovane srouby) 73 o

Pokud nebudou predevs ım pred mikrofonem otvory, bude s patna slys itelnost hovoru!

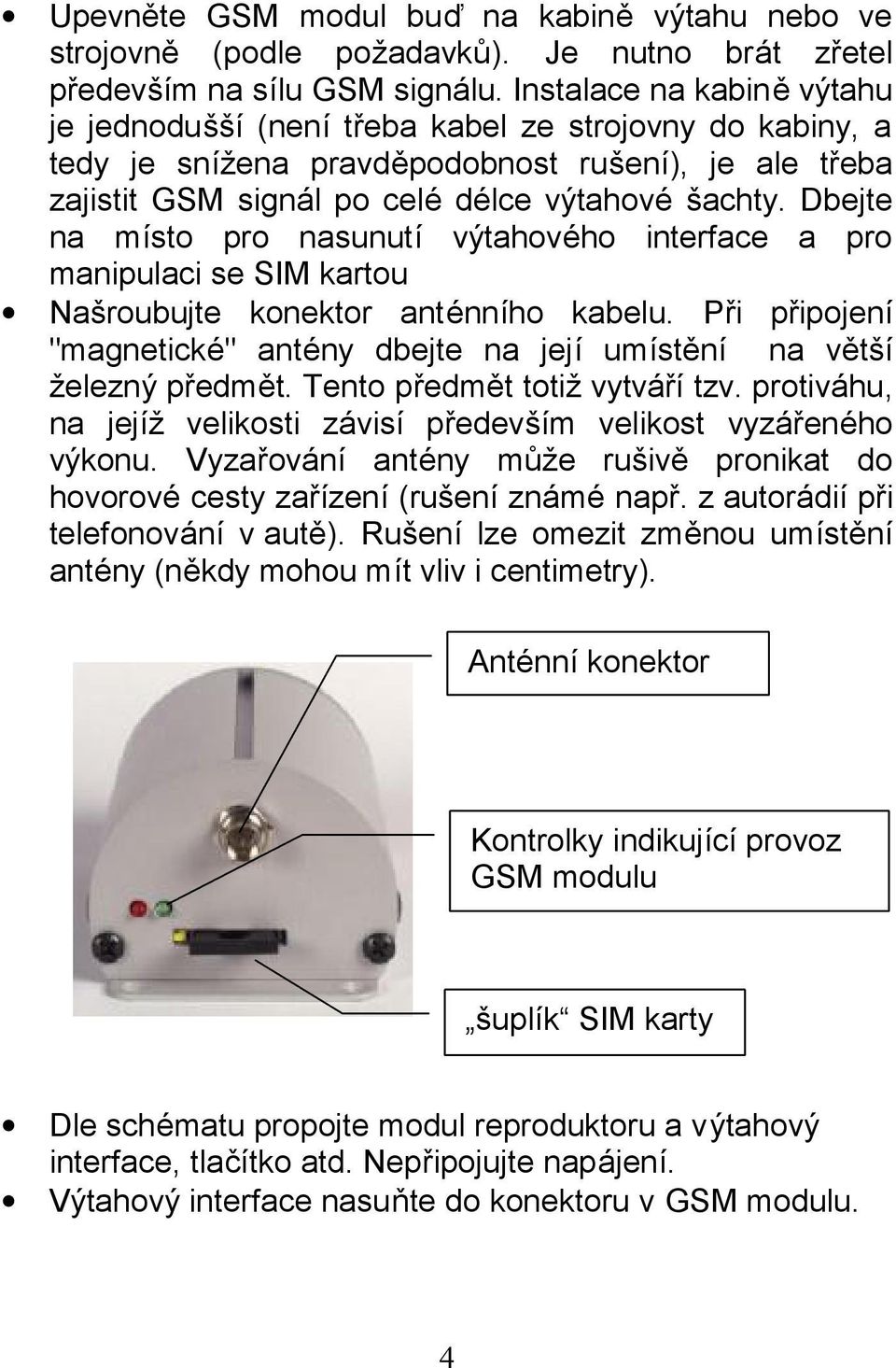

5 Upevnáte GSM modul buň na kabiná vytahu nebo ve strojovná (podle pozadavku ). Je nutno brat zretel predevsım na sılu GSM signalu. Instalace na kabiná vytahu je jednodussı (nenı treba kabel ze strojovny do kabiny, a tedy je snızena pravdápodobnost rusenı), je ale treba zajistit GSM signal po cele delce vytahove sachty. Dbejte na mısto pro nasunutı vytahoveho interface a pro manipulaci se SIM kartou Nasroubujte konektor antennıho kabelu. Pri pripojenı "magneticke" anteny dbejte na jejı umıstánı na vátsı zelezny predmát. Tento predmát totiz vytvarı tzv. protivahu, na jejız velikosti zavisı predevsım velikost vyzareneho vykonu. Vyzarovanı anteny muze rusivá pronikat do hovorove cesty zarızenı (rusenı zname napr. z autoradiı pri telefonovanı v autá). Rusenı lze omezit zmánou umıstánı anteny (nákdy mohou mıt vliv i centimetry). Antennı konektor Kontrolky indikujıcı provoz GSM modulu suplık SIM karty Dle schematu propojte modul reproduktoru a vytahovy interface, tlacıtko atd. Nepripojujte napajenı. Vytahovy interface nasunte do konektoru v GSM modulu. 4

Dbejte na mısto pro nasunutı vytahoveho interface a pro manipulaci se SIM kartou Nasroubujte konektor antennıho kabelu.

6 Indikace napajenı Hlasitost reproduktoru Propojovacı svorkovnice Indikace napajenı Svorkovnice REPRODUKTOR Svorkovnice MIKROFON Prıprava SIM karty ý programova nısystemu : Na kartá SIM jsou ulozena vsechna cısla a SMS zprava, ktere zarızenı pouzıva. Cısla, na ktera zarızenı vola pri stisknutı tlacıtka, jsou ulozena pod jmeny MASTER1 az MASTER5. Cıslo, na ktera je posılana SMS zprava o nızkem kreditu, je ulozena spolec ná se zpravou. Vlozte SIM kartu do mobilnıho telefonu. Nastavte zapınanı bez PINu. Do telefonnıho seznamu ulozte telefonnı cısla, na ktera se ma volat se jmeny MASTER1Š Cıslice za jmenem 5

Cısla, na ktera zarızenı vola pri stisknutı tlacıtka, jsou ulozena pod jmeny MASTER1 az MASTER5.

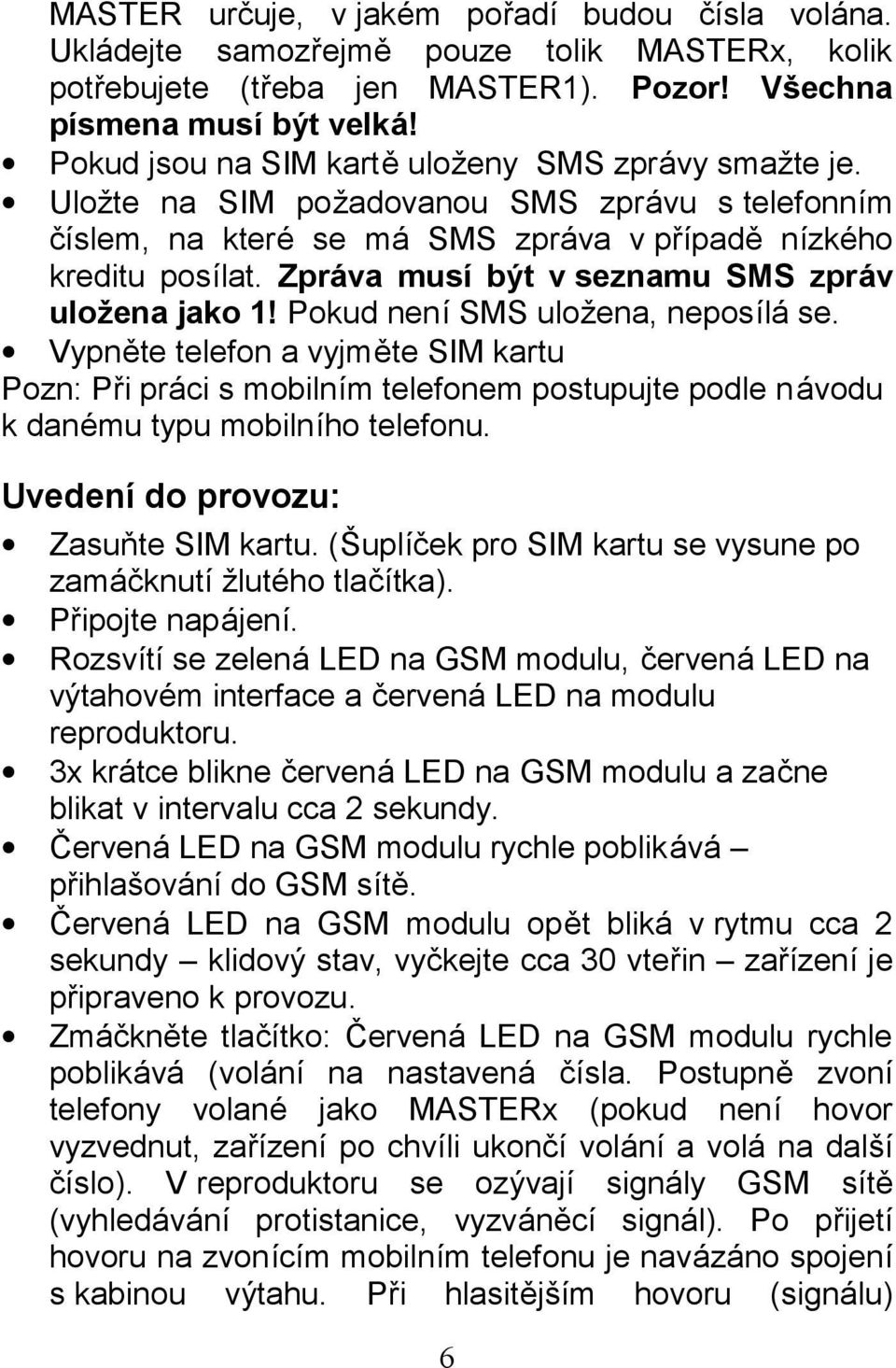

7 MASTER urc uje, v jakem poradı budou cısla volana. Ukladejte samozrejmá pouze tolik MASTERx, kolik potrebujete (treba jen MASTER1). Pozor! Vs echna pısmena musıby t velka! Pokud jsou na SIM kartá ulozeny SMS zpravy smazte je. Ulozte na SIM pozadovanou SMS zpravu s telefonnım cıslem, na ktere se ma SMS zprava v prıpadá nızkeho kreditu posılat. Zpra va musı byt v seznamu SMS zpra v ulozena jako 1! Pokud nenı SMS ulozena, neposıla se. Vypnáte telefon a vyjmáte SIM kartu Pozn: Pri praci s mobilnım telefonem postupujte podle navodu k danemu typu mobilnıho telefonu. Uvedenıdo provozu: Zasunte SIM kartu. (Suplıc ek pro SIM kartu se vysune po zamac knutı zluteho tlacıtka). Pripojte napajenı. Rozsvıtı se zelena LED na GSM modulu, c ervena LED na vytahovem interface a c ervena LED na modulu reproduktoru. 3x kratce blikne c ervena LED na GSM modulu a zac ne blikat v intervalu cca 2 sekundy. C ervena LED na GSM modulu rychle poblikava prihlasovanı do GSM sıtá. C ervena LED na GSM modulu opát blika v rytmu cca 2 sekundy klidovy stav, vyc kejte cca 30 vterin zarızenı je pripraveno k provozu. Zmac knáte tlacıtko: C ervena LED na GSM modulu rychle poblikava (volanı na nastavena cısla. Postupná zvonı telefony volane jako MASTERx (pokud nenı hovor vyzvednut, zarızenı po chvıli ukoncı volanı a vola na dalsı cıslo). V reproduktoru se ozyvajı signaly GSM sıtá (vyhledavanı protistanice, vyzvanácı signal). Po prijetı hovoru na zvonıcım mobilnım telefonu je navazano spojenı s kabinou vytahu. Pri hlasitájsım hovoru (signalu) 6

Zpra va musı byt v seznamu SMS zpra v ulozena jako 1! Pokud nenı SMS ulozena, neposıla se.

8 z reproduktoru poblikava LED na modulu reproduktoru. Hlasitost reprodukce nastavte na vytahovem interface (hlasitost reproduktoru). Pri prılis velke hlasitosti mohou nastat ruzne akusticke zpátne vazby dane akustickymi vlastnostmi kabiny a zpu sobem instalace reproduktoroveho modulu. V tomto prıpadá snizte hlasitost reprodukce. Zavolejte z náktereho telefonu MASTER na zarızenı: Vase volanı bude prijato a navazano spojenı s kabinou. Ukonc enım hovoru je spojenı zruseno. Zavolejte z telefonu, jehoz cıslo nenı ulozeno na SIM kartá jako MASTER. Zarızenı musı volanı ignorovat. V prıpadá nızkeho kreditu musı byt po ukonc enı hovoru na telefon s prıslusnym cıslem doruc ena SMS zprava. Mozneproblemy pr i uva d nıdo provozu Nesvıtı zadna z kontrolek. Chyba v napajenı. Zkontrolujte pripojenı napajenı a polaritu Neprobáhlo rychle prihlasovacı zablikanı c ervene LED Modul nenı prihlasen do sıtá: vadna SIM karta (nebo spatná vlozena do suplıc ku) stara 5V SIM karta (modul podporuje karty pro 3V a mená) nastaveno prihlasovanı do GSM s PIN prılis slaby GSM signal Pri zmac knutı tlacıtka se nic nedáje. Na SIM kartá nejsou ulozena cısla se jmenem MASTER. Privedeno blokovacı napátı na vstupy DATA. V hovoru je slyset vrc enı. Nedostatec na filtrace napajecıho napátı nebo je pouzito strıdave napátı. Pronikanı GSM signalu do hovorove cesty (viz. Instalace) Náktery z vodicu (kromá napajenı) je prizemnán nebo spojen s kostrou. V hovoru je slyset ru zne akusticke zpátne vazby (pıskanı, ozvány atd.) Prılis velke zesılenı v celem systemu (mikrofon mobilnıho telefonu reproduktor v kabiná akusticke vlastnosti kabiny mikrofon v kabiná sluchatko mobilnıho telefonu). Vátsinou je nutno snızit hlasitost reprodukce. Pomaha take lepsı tlumenı vytahu (stány pokryte kobercem). Jine akusticke vlastnosti ma take kabina prazdna a kabina s lidmi. Z kabiny je malo slyset Chybná umıstány mikrofon (viz. Instalace) 7

Zavolejte z náktereho telefonu MASTER na zarızenı: Vase volanı bude prijato a navazano spojenı s kabinou. Ukonc enım hovoru je spojenı zruseno.

9 Rozepnuty jumper Indikace LED Sepnuty jumper Indikace zarovkou kabina Napajenı POZOR NA POLARITU! 12V polarita dle indikace Pro blokaci 12V (nezalezı na polaritá) 8
