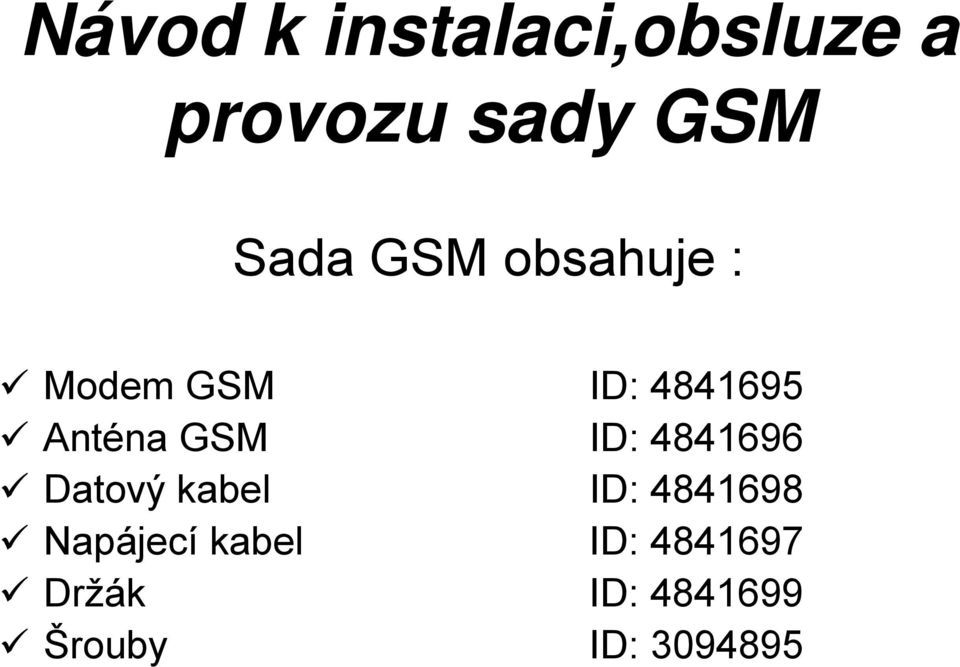

1 Návod k instalaci,obsluze a provozu sady GSM Sada GSM obsahuje : Modem GSM ID: Anténa GSM ID: Datový kabel ID: Napájecí kabel ID: Držák ID: Šrouby ID:

2 Použití sady GSM Sada GSM je příslušenství a je určena k provozu s Ř.J. elektrokotlů : EK 08SB EK 15SB EK 24SB v oblastech celé Evropy

3 Instalace sady GSM Odpojte elektrokotel od elektrického napájení. Demontujte přední kryt elektrokotle. Držák přišroubujte pomocí dvou šroubů k zadní stěně elektrokotle. Do modemu GSM vložte Vaši SIM kartu, kterou bude elektrokotel využívat při komunikaci. Doporučujeme, aby Vaše SIM karta měla nastaven odpovídající finanční kredit pro zasílání textových zpráv. K modemu GSM připojte napájecí kabel, v případě potřeby můžete kabel zkrátit na optimální délku. Krabičku modemu GSM instalujte pomocí dvou šroubů na držák. Připojte napájecí kabel modemu k řídící jednotce elektrokotle na svorky konektoru K6, dle servisního manuálu ( obr. 42 ). Musí být dodržena správná polarita napájecího napětí pro modem. Připojte kabel magnetické antény k modemu GSM. V případě nevyužité délky kabel nezkracujte! Doporučujeme umístění magnetické antény na horní stěně elektrokotle nebo v jeho blízkosti. Propojte modem GSM datovým kabelem se servisní zásuvkou COM na řídící jednotce.

4 Obsluha GSM Řídicí jednotka elektrokotle propojená datovým kabelem s modemem GSM automaticky zajišťuje systémové funkce nutné pro prezentované vlastnosti sady GSM. Zapnutí provozu kotle provedete zavoláním s jedním vyzváněcím tónem na účastnické číslo SIM karty modemu. Intervaly mezi zavoláním (mezi zapnutím a vypnutím) musí byt delší než 1 min. Po uplynutí 1 minuty od zapnutí do běžného provozu můžete kotel zavoláním s jedním vyzváněcím tónem opět operativně vypnout a uvést ho do provozu SLEEP. Jestliže zavoláte dříve, požadavek nebude akceptován! Potvrzení Vašeho požadavku na zapnutí nebo vypnutí kotle pomocí GSM je provedeno řídící jednotkou, která vyšle SMS zprávu a ta je Vám doručena na telefonní přístroj, ze kterého jste kotel dálkově ovládali.

5 Provoz sady GSM V součinnosti s Ř.J. kotle modem GSM zajišťuje tři základní funkce : Přepínání kotle z provozu SLEEP do běžného zimního nebo letního provozu, který je určen aktuální polohou ovládacího, multifunkčního knoflíku elektrokotle. Kotel zasílá SMS zprávu o změně provozu : SLEEP > TV ( SLEEP > TUV ). Přepínání kotle z běžného provozu zimního nebo letního dle aktuální polohy ovládacího knoflíku zpět do provozu SLEEP. Kotel zasílá SMS zprávu o změně provozu: TV > SLEEP ( TUV > SLEEP ). Zasílání krátkých, textových SMS zpráv o vzniku závažné poruchy při vytápění s kódem poruchy tabulka 10 v servisním manuálu.

6 Provoz sady GSM Podmínky provozu : Síla signálu GSM dostupnost je sledována a indikována řídicí jednotkou kotle. Jestliže je síla aktuálního signálu v oblasti kritická je tento stav indikován na ovládacím panelu kotle žlutou LED ALM, která bude přerušovaně indikovat s frekvencí 1 Hz. Tato porucha je vyhodnocena jako méně závažná. Kód této poruchy se zobrazuje natočením ovládače do levé krajní polohy ( návod k obsluze str.23). Kotel je v provozu. Zisk standardní magnetické antény je 3 db, v případě slabého signálu kontaktujte MORATOP s.r.o.

7 Provoz sady GSM První uvedení do provozu : Před uvedením do stálého provozu musíte nastavit parametry ID _ GSM : ( Nastavuje se servisním programem ID_GSM.exe ) ID_GSM2 je lokální číslo SMS centra, které zajišťuje doručení textových zpráv ID_GSM3 je čtyřmístné identifikační číslo PIN SIM-karty ID_GSM5 je telefonní číslo uživatele, se kterým bude kotel komunikovat ID_GSM6 je telefonní číslo dalšího uživatele, se kterým kotel bude komunikovat ID_GSM7 je telefonní číslo servis. pracovníka, na které budou doručeny SMS, v případě závažné poruchy ID_GSM8 je číslo servisního střediska, na které budou doručeny SMS, v případě závažné poruchy

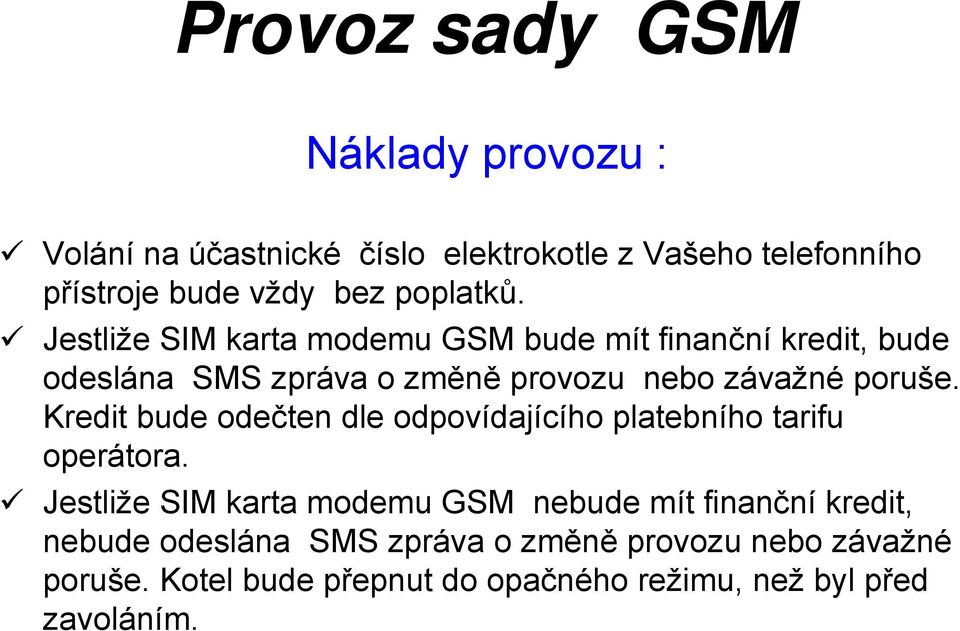

8 Provoz sady GSM Náklady provozu : Volání na účastnické číslo elektrokotle z Vašeho telefonního přístroje bude vždy bez poplatků. Jestliže SIM karta modemu GSM bude mít finanční kredit, bude odeslána SMS zpráva o změně provozu nebo závažné poruše. Kredit bude odečten dle odpovídajícího platebního tarifu operátora. Jestliže SIM karta modemu GSM nebude mít finanční kredit, nebude odeslána SMS zpráva o změně provozu nebo závažné poruše. Kotel bude přepnut do opačného režimu, než byl před zavoláním.
