TECHNOLOGIE PLNĚNÍ CNG

Transkript

1 TECHNOLOGIE PLNĚNÍ CNG Král Václav Ing. Manažer prodeje CNG MOTOR JIKOV Strojírenská, a. s.

2 SÍŤ VEŘEJNÝCH ČERPACÍCH STANIC 61 stanic v ČR

3 výhody Flexibilita a rychlost výstavby Dostupnost CNG i v místech, kdy nikdy veřejná čerpací stanice nevznikne Možnost tankování CNG do manipulační techniky a dalších vozidel Přizpůsobení kapacity, resp. investice do plnicí technologie konkrétnímu zákazníkovi => optimální využití zařízení vč. postupného rozšiřování kapacit technologií Dostupnost levnějšího paliva:

4 výhody Cena Natural 95+ nafta na veřejné čerpací stanici 36,00 Kč/l Cena CNG na veřejné plnicí stanici 18,50 Kč/m3. 25,90 Kč/kg Cena CNG vlastního plnícího zařízení Ø = zemní plyn + náklady na servis + náklady na elektřinu + spotřební daň z CNG + DPH = ,20 + 1,00 + 0, % 15,20 Kč/m3. 21,28 Kč/kg Porovnání cen PHM: 1 m3 CNG = 1 l benzínu = 0,9 l nafty CNG 15,20 Kč vs. Benzín 36,00 Kč vs. Nafta 32,40 Kč

5 technologie MJ COMPACT 05 MJ VARIANT MJ COMPACT PLUS MJ SAT Přímé (pomalé) plnění Rychlé plnění 1 kompresor Kompaktní zařízení Nízké pořizovací, provozní a servisní náklady 2-4 kompresory Zásobník do objemu l Možnost připojení výdejního stojanu Nutná stavební příprava 1-2 kompresory Zásobník do objemu l Možnost připojení výdejního stojanu Kompaktní zařízení 1-2 kompresory Tlakový zásobník Výdejní stojan Platební terminál 5 m 3 /hod m 3 /rok tkm/rok 1 5 osobních vozů m 3 /hod m 3 /rok tkm/rok 5-20 osobních vozů m 3 /hod m 3 /rok tkm/rok osobních vozů, lehkých užitkových vozidel > 70 m 3 /hod > m 3 /rok Veřejné stanice Autobusy, nákladní, užitkové a osobní vozy

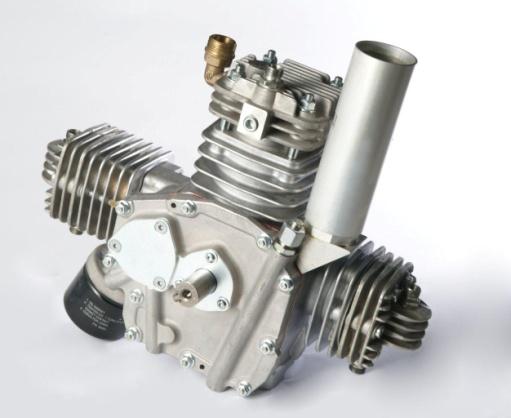

6 technologie MJ COMPACT 05 MJ VARIANT MJ COMPACT PLUS MJ SAT Přímé (pomalé) plnění Rychlé plnění Domácí plnění nebo plnění menších flotil CNG vozů: 3-stupňový olejem mazaný kompresor MJ 05, plnící výkon 5 Nm 3 /h vstupní tlak plynu max. 0,2 bar, automatické hlídání vstupního tlaku max. plnící tlak 235 bar, teplotní kompenzace 3-fázový, 4-pólový elektromotor 2,2 kw/3x400v/2800 ot./min integrovaný plynoměr, čidlo úniku plynu, plynový a olejový filtr a sušič plynu automatický proces plnění, množství bezpečnostních prvků trhací spojka, plnící koncovka NGV1, možnost připojení druhé plnící hadice nízké provozní a servisní náklady pro vnitřní i venkovní připojení možnost připojení k tlakovému zásobníku 1221

7 Technologie přímé plnění

8 technologie MJ COMPACT 05 MJ VARIANT MJ COMPACT PLUS MJ SAT Přímé (pomalé) plnění Rychlé plnění Plnění menších flotil CNG vozů: modulární řešení kapacita stanice může růst v závislosti na počtu CNG vozidel možnost připojení 1 4 kompresorů MJ05 automatické spuštění kompresorů po poklesu tlaku v zásobníku velikost zásobníku l maximální tlak v zásobníku 250 bar možnost připojení výdejního stojanu 2 tlakové sekce zásobníku, ovládání ruční nebo automatické prostřednictvím výdejního stojanu trhací spojka, plnící koncovka NGV1 přetlaková ochrana

9 Technologie rychlé plnění MJ Variant

10 Technologie rychlé plnění MJ Variant

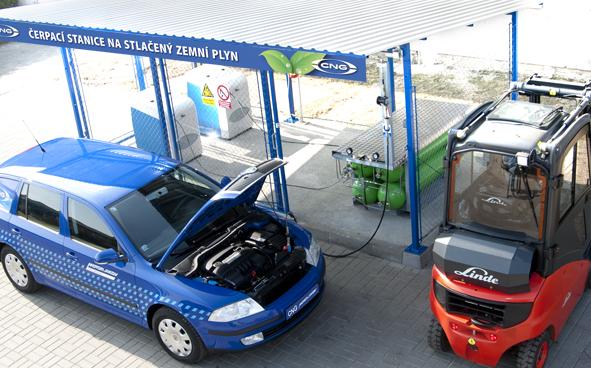

11 Technologie rychlé plnění MJ Variant Soukromá / vnitropodniková čerpací stanice 2 kompresory (celkový výkon 10 m 3 /hod) Zásobník CNG 980l Ruční výdej CNG vozový park: 2x VZV Linde 2,5 t 1x VZV Linde 1,8 t konečný stav + 4 VZV

12 Technologie rychlé plnění MJ Variant+ = technologie MJ Variant uložená v betonovém kontejneru. Výhodou je rychlá montáž, dálkové sledování chodu zařízení a možnost rozšíření výdejního panelu o identifikaci uživatelů a sledování výdejů CNG; stavební připravenost je jednodušší, odpadne nutnost budování podkladové desky, přístřešku a oplocení. - dvousekční zásobník l, - možnost postupné instalace až 4 kompresorů MJ 05 SPZ vozidla nebo ID řidiče

13 technologie MJ COMPACT 05 MJ VARIANT MJ COMPACT PLUS MJ SAT Přímé (pomalé) plnění Rychlé plnění Plnění středně velkých flotil CNG vozů: 1 až 2 CNG kompresory, 4 stupňový, plnící výkon 19,5 Nm 3 /hod každý kompresor při sání max. 0,2 bar. Při sacím tlaku 3 bar výkon jednoho kompresoru 28 Nm 3 /hod plnící tlak pro plnění zásobníku 250 bar elektromotor 7,5 kw zásobník CNG do objemu l betonový domek čidlo úniku plynu, dálkové sledování funkčnosti stanice a chybových hlášek sušič plynu 2-3 tlakové sekce zásobníku; ovládání ruční, automatické po identifikaci uživatele nebo prostřednictvím výdejního stojanu trhací spojka, plnící koncovka NGV1, popř. i NGV2

14 Technologie rychlé plnění MJ Compact +

15 technologie MJ COMPACT 05 MJ VARIANT MJ COMPACT PLUS MJ SAT Přímé (pomalé) plnění Rychlé plnění Plnění velkých flotil CNG vozů nebo veřejné čerpací stanice: používáme osvědčené technologie od německého výrobce Schwelm Anlagentechnik (více než referencí v Evropě) různé typy kompresorů, výdejních stojanů a platebních terminálů teplotní čidla stačeného zemního plynu integrovaný tlakový zásobník CNG, 3 tlakové sekce ocelový nebo betonový kontejner snímač tlaku na vstupu (min. a max.) snímač vlhkosti plynu, čidlo úniku plynu nerezové ocelové trubky a příslušenství ve vysokotlaké sekci zařízení k vysoušení plynu, vytápění rozvaděče, předehřívání oleje snímač otevřených dveří kontejneru a mnoho dalších možností

16 Technologie rychlé plnění MJ SAT Inženýring projekt/výkresy Vizualizace Dodávka technologií Výstavba, uvedení do provozu a servis

17 Technologie rychlé plnění MJ SAT
