1 GF Machining Solutions AgieCharmilles CUT E 350 CUT E 600

2 GF Machining Solutions : vše pro Vaše potřeby Pokud rádi zařizujete vše na jednom místě, je dobré vědět, že je zde jedna firma, která Vám zajistí kompletní řešení i odpovídající servis. Od prvotřídního frézování, elektroerozivních obráběcích center (EDM) a strojů pro texturování laserem až po špičkovou automatizaci, upínací systémy a softwarová řešení vše zajištěno bezkonkurenčním zákaznickým servisem a vynikající podporou naše technologie Mikron, Liechti, AgieCharmilles a System 3R Vám pomohou zvýšit Vaši konkurenční výhodu a zlepšit tak Vaši pozici na trhu. Švýcarský design a kvalita

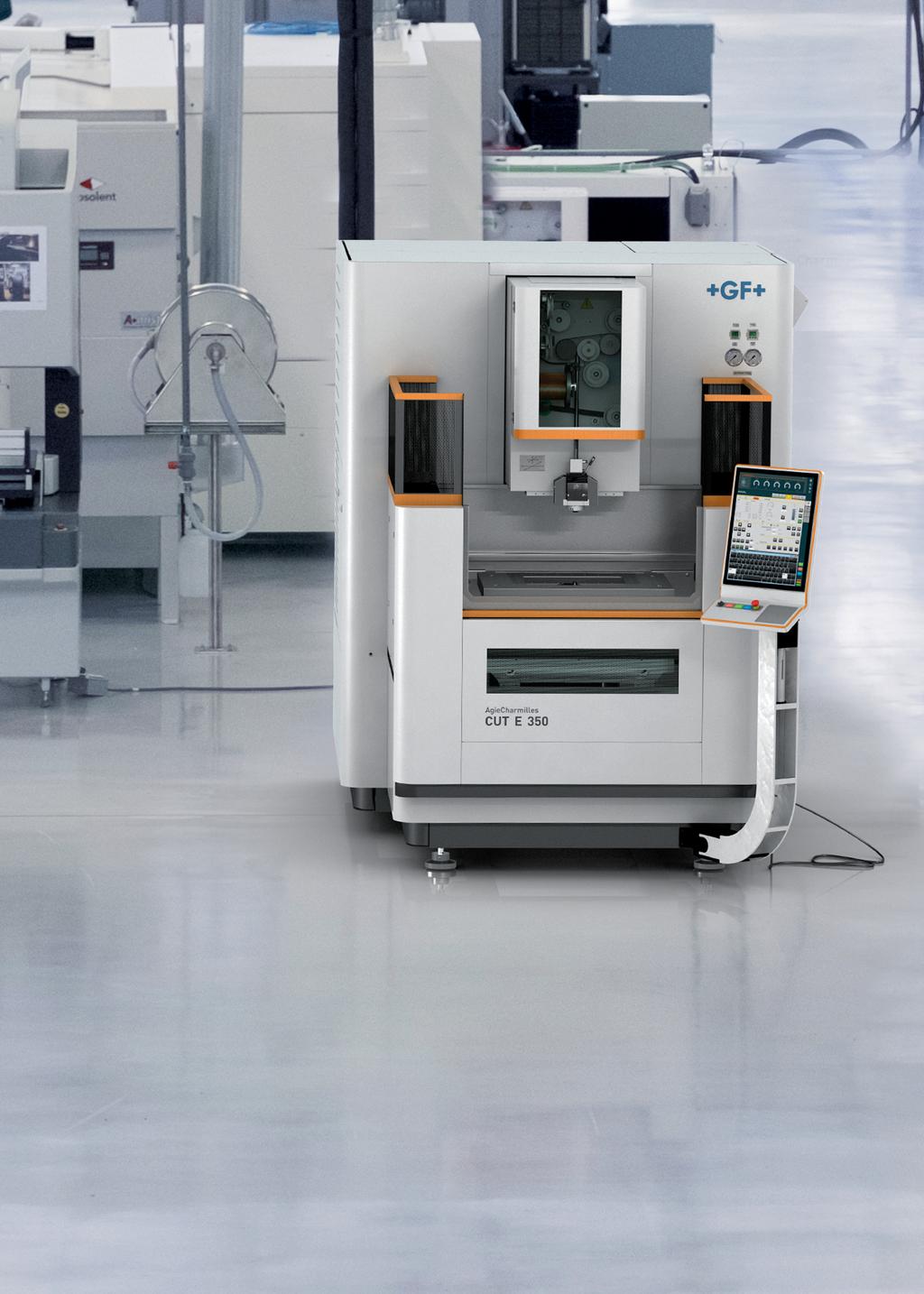

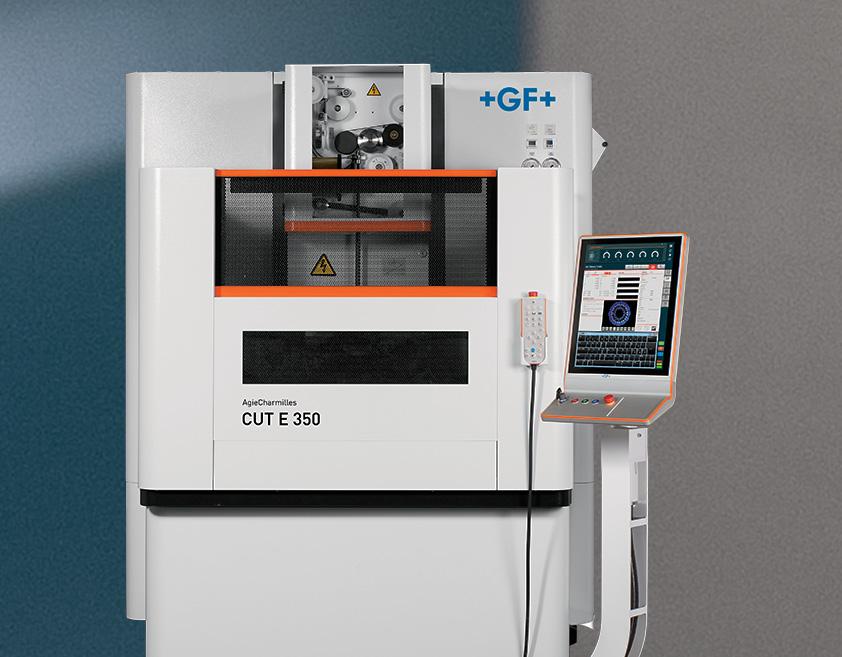

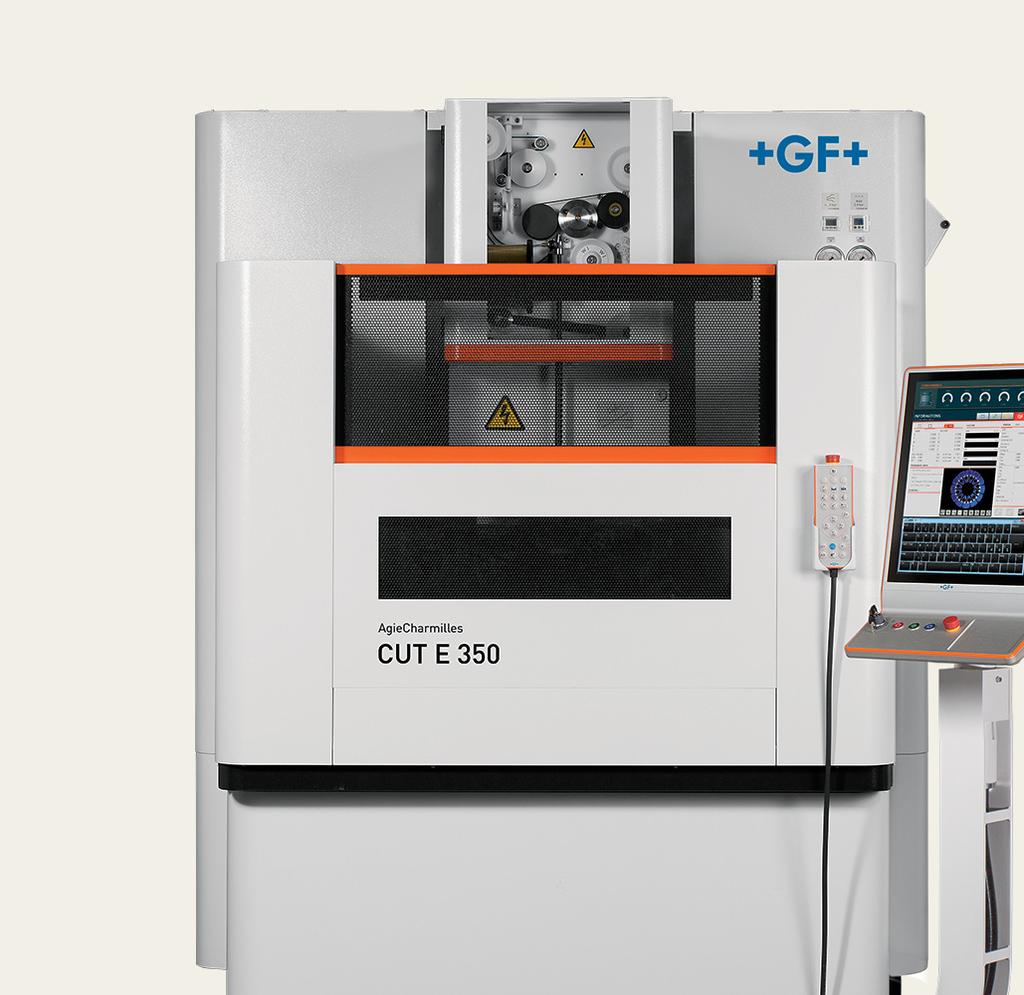

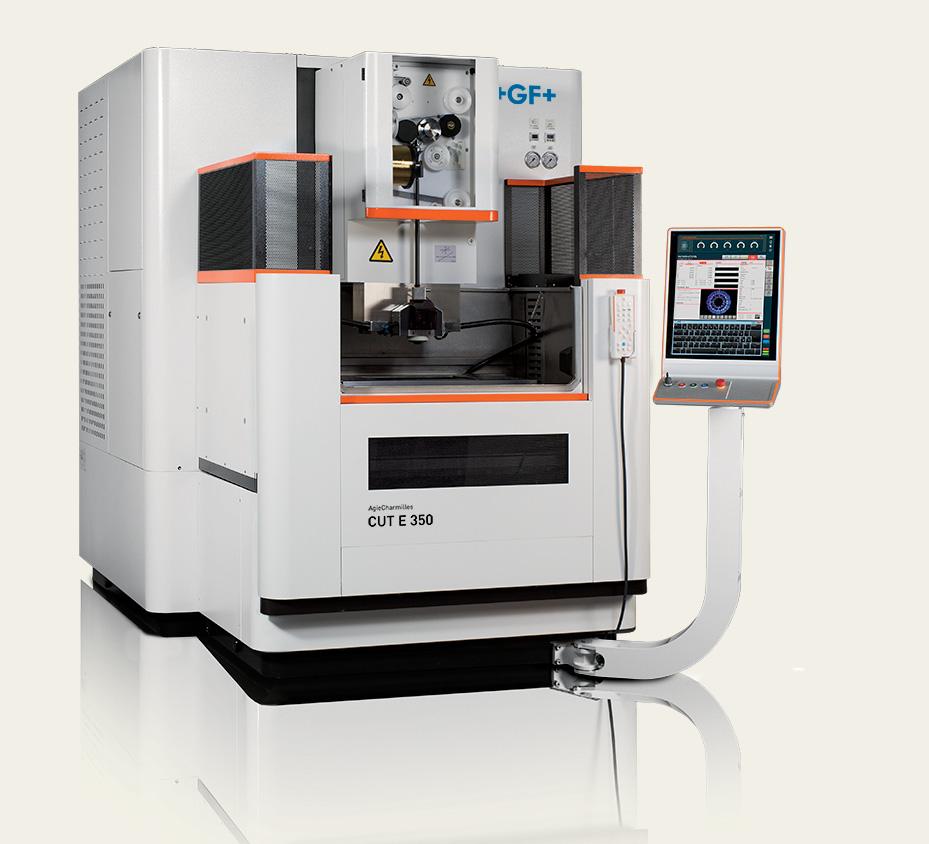

3 AgieCharmilles CUT E 350 CUT E 600 Se stroji řady CUT E 350 / CUT E 600 dosáhnete maximální efektivity pouhým dotykem prstu inteligentní, uživatelsky přívětivé rozhraní člověk-stroj (HMI) a integrované technologie, které ve vzájemné součinnosti urychlují nastavení Vašich úloh, zvyšují řeznou rychlost, zlepšují výslednou kvalitu povrchu, chrání Vaše cenné obrobky a zajišťují procesní spolehlivost celého obráběcího procesu.

4 Klíčové body Úspěch stiskem tlačítka Náskok díky švýcarským inovacím Švýcarská tradice neustálých inovací a přísné kvalitativní normy nastavují nová měřítka. Síla pro Vaši výkonnost Výkonnost Vašeho podnikání závisí na výkonu Vašich strojů. Náš inteligentní napájecí generátor (IPG) nabízí širokou škálu speciálních technologií, které pomáhají dosahovat kvalitních povrchů a přesností požadovaných Vašimi zákazníky. Zvyšte Vaši produktivitu Čas jsou peníze. Integrované technologie pro zvýšení rychlosti Vám umožní rychle dosáhnout vynikající výkonnosti za přijatelnou cenu. Vyzkoušejte ergonomii Díky našemu inteligentnímu a intuitivnímu komunikačnímu rozhraní AC CUT HMI můžete jediným kliknutím zhotovit dokonalé razníky, matrice, formy a díly. K usnadnění práce programátora Vašeho stroje jsou k dispozici výkonné nástroje pro rychlou a spolehlivou přípravu obrábění. Vize Industry 4.0 na dosah. Profitujte z našich zkušeností S GF Machining Solutions těžíte z více než šedesátiletých zkušeností v oblasti EDM. Je pro nás nejvyšší prioritou poskytnout Vám vysoce kvalifikovanou aplikační podporu, zajistit odpovídající zákaznický servis a podpořit Vaše obchodní záležitosti v konkrétní oblasti Vašeho podnikání. 4 AgieCharmilles CUT E 350 / CUT E 600

5

6 Integrovaná inteligence Expertní řešení pro váš úspěch S GF Machining Solutions těžíte z více než šedesátiletých zkušeností v oblasti EDM. Tyto naše znalosti a zkušenosti formují naše řešení a vedou Vás k úspěchu.

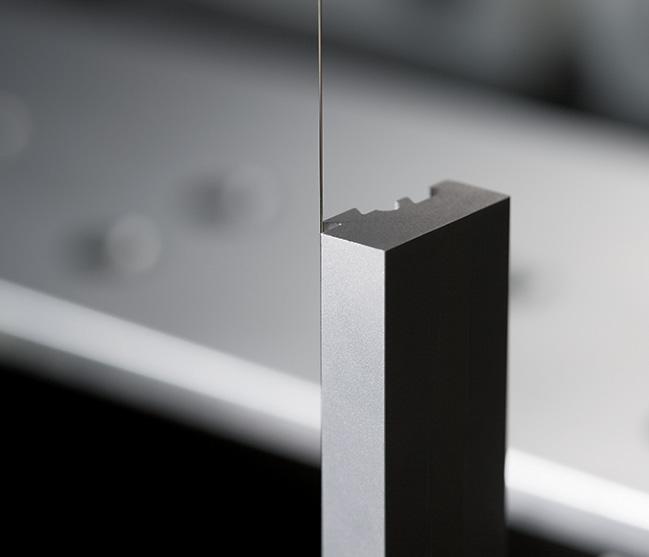

7 PART EXPRESS Operátoři občas čelí neočekávaným situacím. Velmi často dochází v průběhu výroby ke změnám priorit. Pomocí rozhraní AC CUT HMI lze rychlým, jednoduchým a spolehlivým způsobem provést vložení urgentní obráběcí úlohy a opětovné obnovení provádění předchozí úlohy přesně v místě jejího přerušení. AUTO RESTART V případě výpadku napájení je do paměti stroje uložen bod přerušení a název úlohy, což umožňuje přímý restart obrábění od místa přerušení ihned po obnovení napájení. 4 In 1 Out 3 Out 2 In POWER-EXPERT Ochrana před přetržením drátu při obrábění dílců s různou výškou Tento smart modul nepřetržitě analyzuje podmínky obrábění a přizpůsobuje výkon v závislosti na změnách geometrie obrobku. TENTO MODUL zcela automaticky řídí kritické situace, jako například nájezd na resp. přechod přes neprůchozí otvor. Integrovaná ochrana před kolizí (ICP) šetří Vaše peníze Obsluha Vašeho stroje může pracovat ve fázi přípravy a provádění úlohy s větší důvěrou, neboť ochrana ICP na osách X, Y a Z chrání citlivé obrobky před poškozením. TAPER-EXPERT Mistrovství při obrábění velkých úkosů Modul TAPER-EXPERT umožňuje realizovat velmi přesné obrábění úkosů s úhly 0 až 30. Díky specializovanému měřícímu cyklu je možné podle úhlu přesně definovat polohu vodítek. V průběhu obrábění se automaticky provádí korekce polohy drátu v závislosti na výsledcích tohoto měřícího cyklu. Výsledná kvalita povrchu se blíží kvalitě dosahované při cylindrickém obrábění i při obrábění úhlů až do 30. WIRE-EXPERT Přesnost po celé výšce Řízení konicity dílce kompenzuje opotřebení drátu na výšce obrobku. Diamantová vodítka drátu Bod natočení Korekce ref. bodu Korekce Drát Úhel úkosu Úhel 7 AgieCharmilles CUT E 350 / CUT E 600

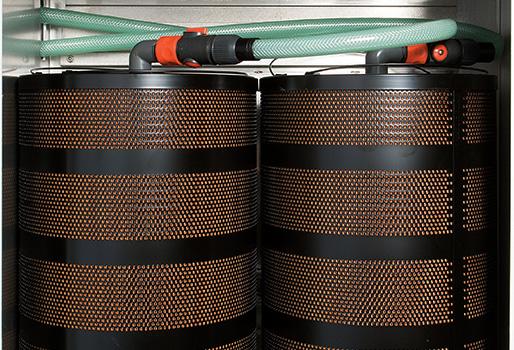

8 Filtry Pro snadný provoz. Pro usnadnění a urychlení údržby jsme oba filtry umístili vedle sebe. O 30 % méně podlahové plochy v porovnání s předchozím modelem Kompaktní konstrukce Pro úsporu místa. Kompaktní konstrukce strojů řady CUT E, které zabírají plochu cca 4 m2, umožňuje jejich snadnou integraci do Vaší provozovny. Padací dveře Pro nejlepší využití prostoru v provozovně. Standardní systém padacích dveří umožňuje snadný a pohodlný přístup do pracovního prostoru.

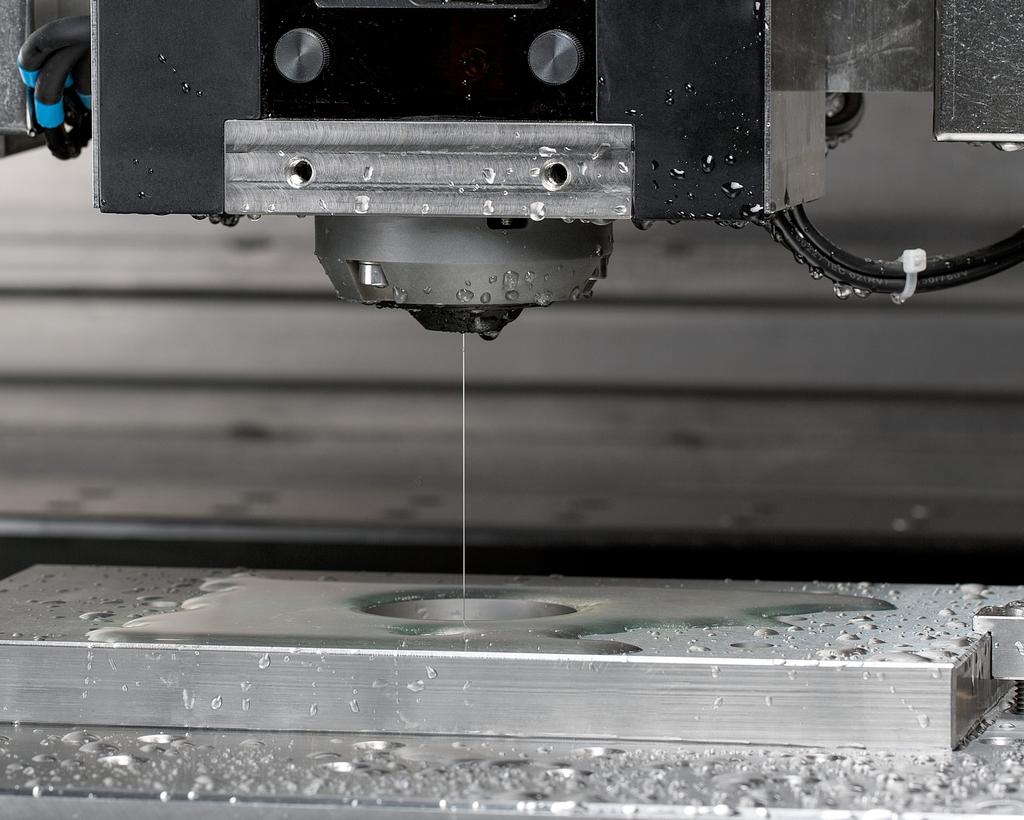

9 Koncepce stroje Nová konstrukce a nové vlastnosti vycházející z mnohaletých zkušeností V EDM strojích pro řezání drátem CUT E 350/CUT E 600 jsou integrována řešení zvyšující Vaši výkonnost a produktivitu, zabezpečující Váš obráběcí proces a zkracující dobu pro uvedení Vašeho výrobku na trh. Modul Thermocut pro usnadnění přípravy drátu Klíčem k úspěšnému a efektivnímu navléknutí drátu je odpovídající příprava drátu před navléknutím prováděná pomocí modulu Thermocut. Automatické indexovací sklíčidlo Autoindexer je integrovaná otočná indexovací jednotka s nepřetržitým otáčením o 90 určená pro EDM stroje pro řezání drátem při obrábění v lázni. Okruh drátu Spolehlivé a stabilní vedení drátu zajišťuje dokonalý proces odvíjení drátu bez přerušování procesu elektrojiskrového obrábění. Dálkový ovladač Ve standardní výbavě je dálkový ovladač navržený pro obsluhu jednou rukou, který umožňuje jednoduché ovládání stroje a napomáhá při jemném nastavení ve fázi přípravy obrobku. Automatické navléknutí Automatické navléknutí a opětovné navléknutí probíhá rychle a je vhodné pro všechny typy mosazných drátů, s povlakem i bez povlaku, tvrdých i měkkých. Velká cívka Stroje CUT E 350 a CUT E 600 umožňují použití velké cívky 25 kg, která prodlužuje dobu běhu stroje a umožňuje nepřetržitou výrobu v kombinaci s: - deionizační nádobou o objemu 20 l - 2 filtračními kazetami Úspora energie: ekonomická i ekologická nutnost S ohledem na výrobní náklady je v mnoha provozovnách úspora energie jednou z hlavních priorit. Moduly Econowatt řídí napájení stroje elektrickou energií, aby v režimu bezobslužného provozu nedocházelo k plýtvání. Po skončení nebo při přerušení obrábění se elektrický příkon stroje snižuje na minimum na méně než 1 kw, nebo v závislosti na parametrech stroje dochází k úplnému odpojení stroje od elektrického napájení. Automatické opětovné spuštění stroje je naplánováno podle denního rozvrhu pracovních hodin provozovny. Stroj je zapnut s dostatečným předstihem, aby byl při otevření provozovny teplotně stabilizován.

10 Švýcarská kvalita Navrženy pro přesnost a opakovatelnost Stroje řady CUT E jsou navrženy tak, aby umožňovaly přesné obrábění i rozměrných a těžkých obrobků. Můžete se spolehnout na výsledky s vysokou opakovatelností. Tvar T Pro přesnost. Základní rám stroje ve tvaru T dovoluje nakládat rozměrné a těžké obrobky. Kompaktní konstrukce a nezávislost os XY/UV zaručují dobrou přesnost polohování a vysokou opakovatelnost výsledků. Rozměrné/těžké obrobky Díky standardním padacím dveřím je možné snadno nakládat a vykládat rozměrné obrobky s hmotností až kg. 10 AgieCharmilles CUT E 350 / CUT E 600

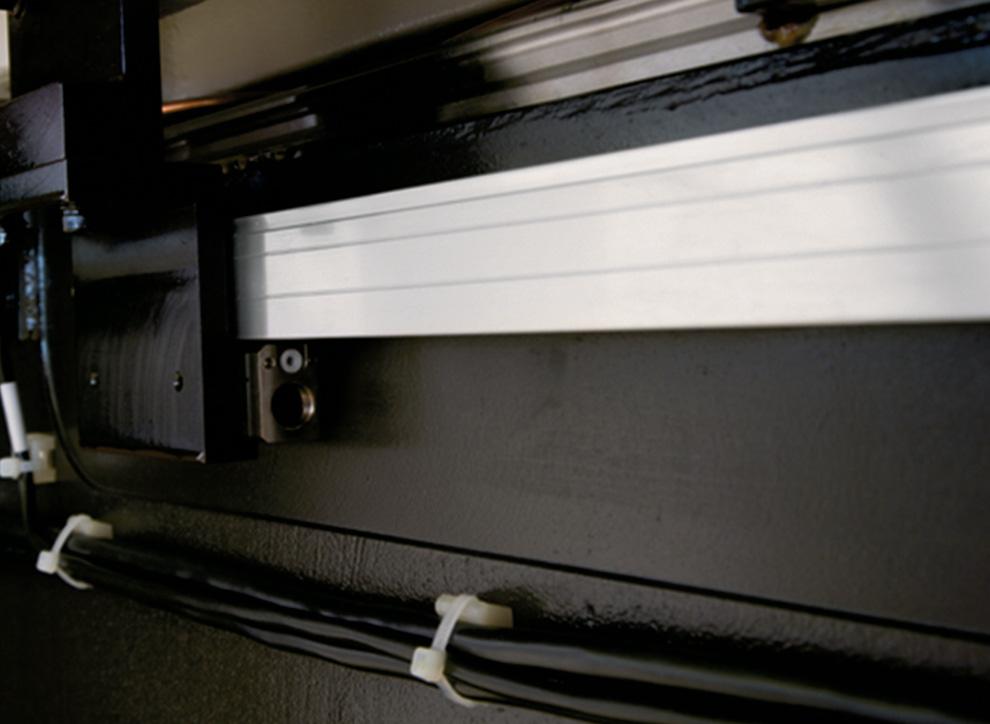

11 Úkos Díky kompaktní a flexibilní mechanické koncepci lze provádět přesné řezy s úhlem až 30 a delší než 38 mm. 11 AgieCharmilles CUT E 350 / CUT E 600 Skleněná pravítka Pro opakovatelnost. Skleněná pravítka zajišťují dlouhodobou přesnost, nevyžadují kalibraci a eliminují typické chyby způsobené vůlemi a opotřebením pohonu s kuličkovým šroubem.

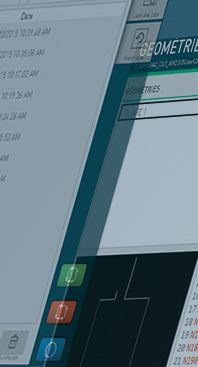

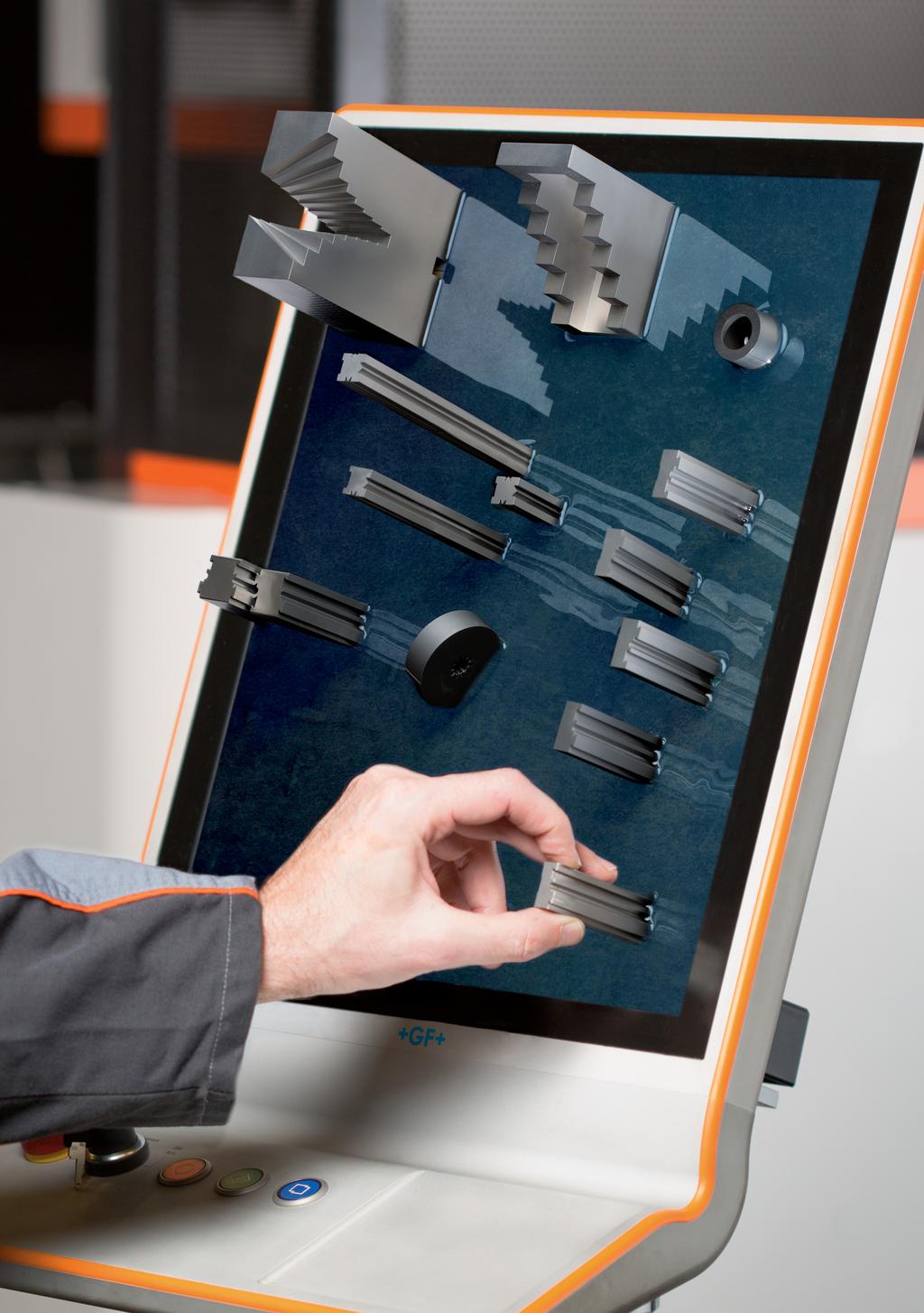

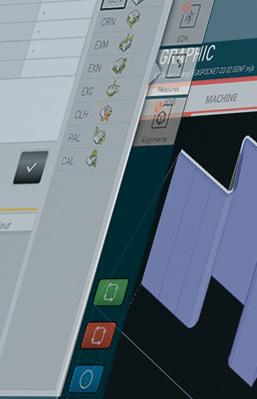

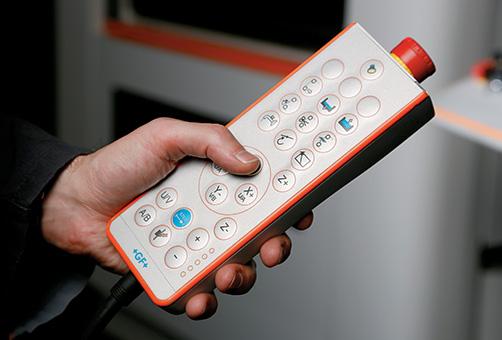

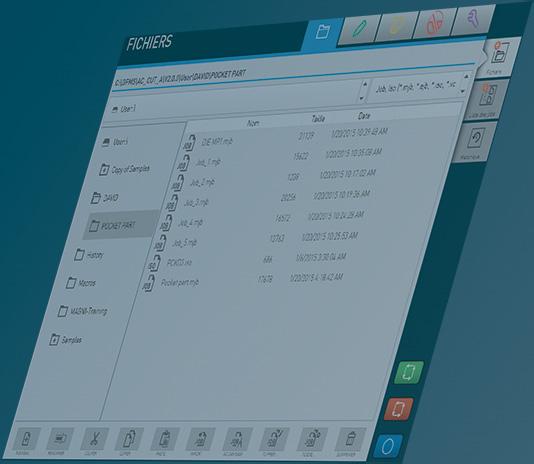

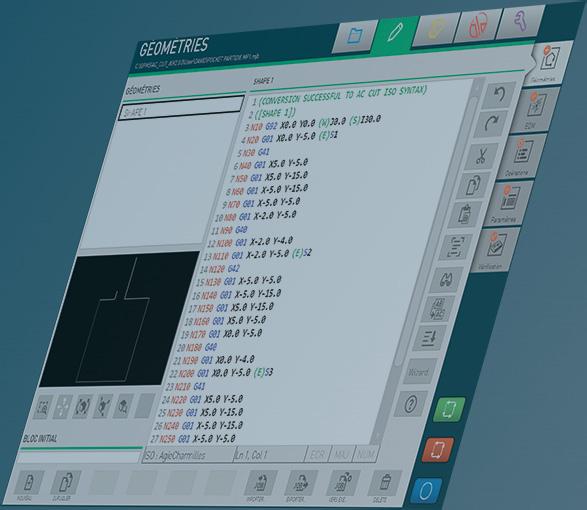

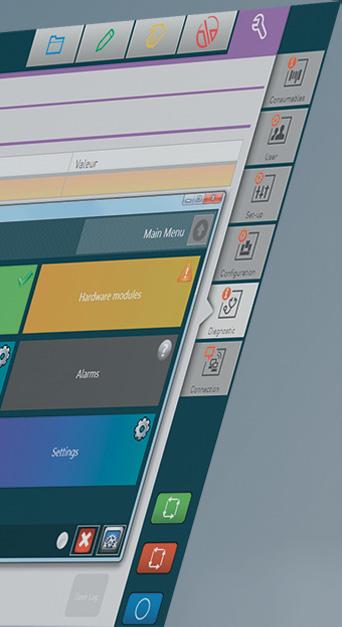

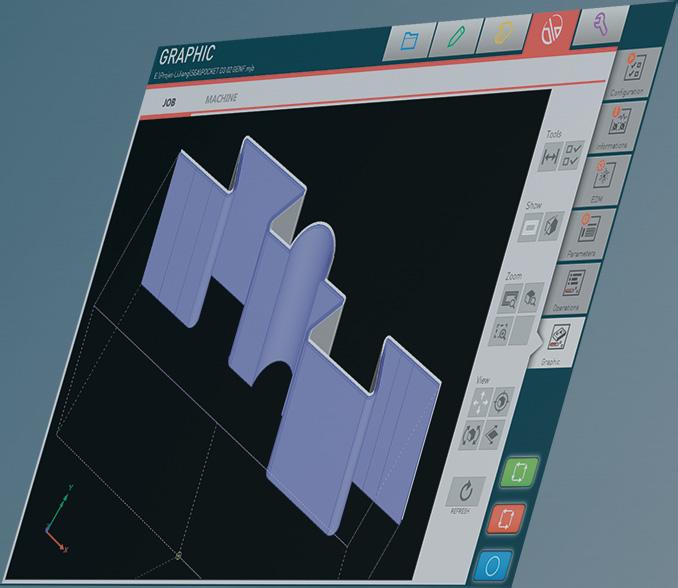

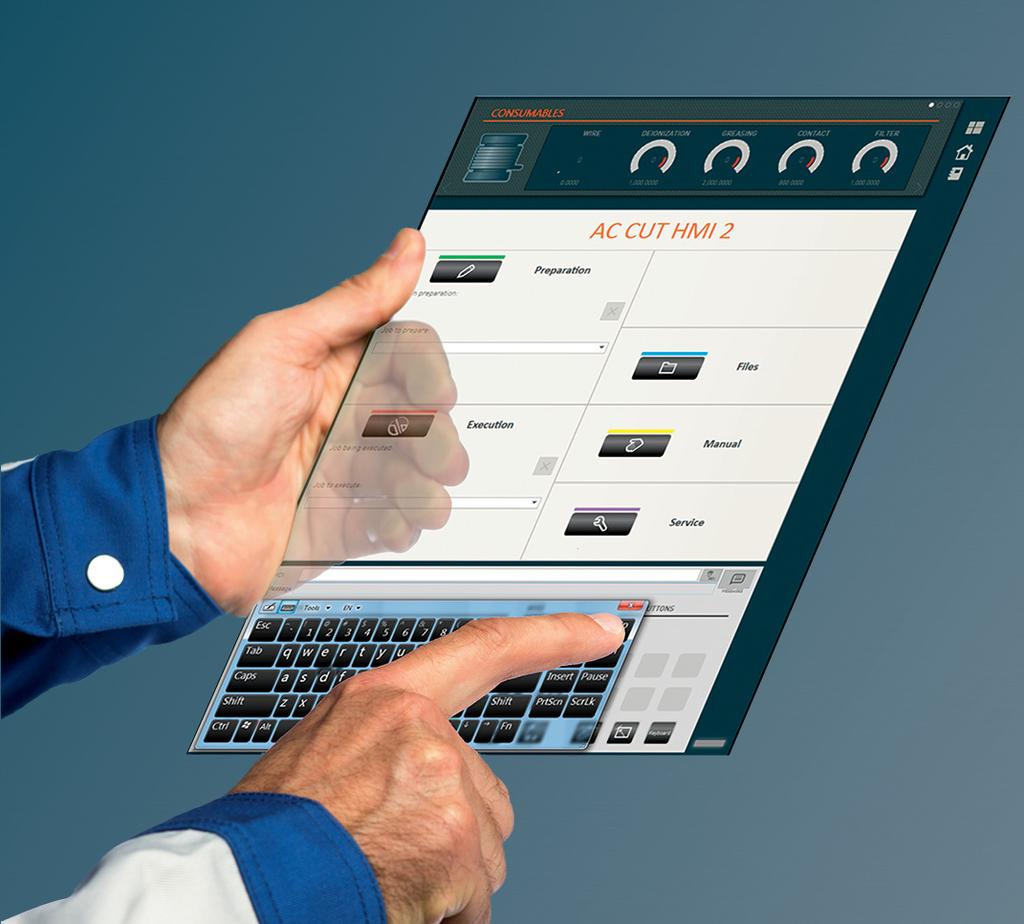

12 Číslicové řízení a rozhraní pro obsluhu Funkce nové generace s ergonomickým rozhraním HMI Rozhraní AC CUT HMI umožňuje pomocí 19" dotykové obrazovky s funkcí pinch and pull (uchop a vytáhni) pro zobrazení detailů s vysokou přesností a díky intuitivní logice pro rychlé učení a novému ručnímu ovladači navrženému pro obsluhu jednou rukou provádět rychlé programování dílů s více prohlubněmi i multitechnologických úloh. Správa souborů Správa složek a souborů, vytvoření nové složky úlohy, odeslání existující úlohy do režimů přípravy nebo provedení Můžete snadno organizovat provádění posloupnosti úloh, získat informace o stavu všech prováděných úloh a vytvořit a uložit protokoly úloh Získejte nezávislost díky programovacímu systému AC CAM EASY Programování Umožňuje import nebo vytvoření geometrií, které mají být řezány Provádění a monitorování Konfigurace a dohled nad prováděním úlohy Definuje obráběcí podmínky a sekvence pomocí naší funkce EDM EXPERT Kokpit provádění úlohy Organizuje sled operací. Zobrazuje proměnné a body aktuální úlohy Nabízí tabulky pro uložení proměnných a bodů Umožňuje volitelně provádět správu bloku, navléknutí drátu a konfiguraci řezu Umožňuje 3D grafické znázornění provádění úlohy Zobrazuje průběh činností aktuální úlohy a tím umožňuje grafické sledování postupu provádění Režim ručního nastavení Přímý přístup k hlavním funkcím stroje, provádění ručních měření, chod ručně zadávaných pohybů a provádění ručního obrábění Nabízí tabulky pro uložení proměnných a bodů a zobrazuje proměnné stroje Volba, úprava a zavedení nastavení generátoru pro ruční obrábění Poskytuje zpětnou vazbu o podmínkách obrábění Nabízí řadu měřicích cyklů pro zjišťování polohy referenčního bodu dílce Konfigurace a údržba Řízení spotřeby drátu, deionizačních pryskyřic a filtrů. Umožňuje uživateli nastavit preference a přizpůsobit profil uživatele Umožňuje provádět nastavení a kalibraci funkcí stroje, snímání referenčních bodů osy Zobrazuje aktuální konfiguraci systému Umožňuje nastavit a aktivovat funkce e-connect

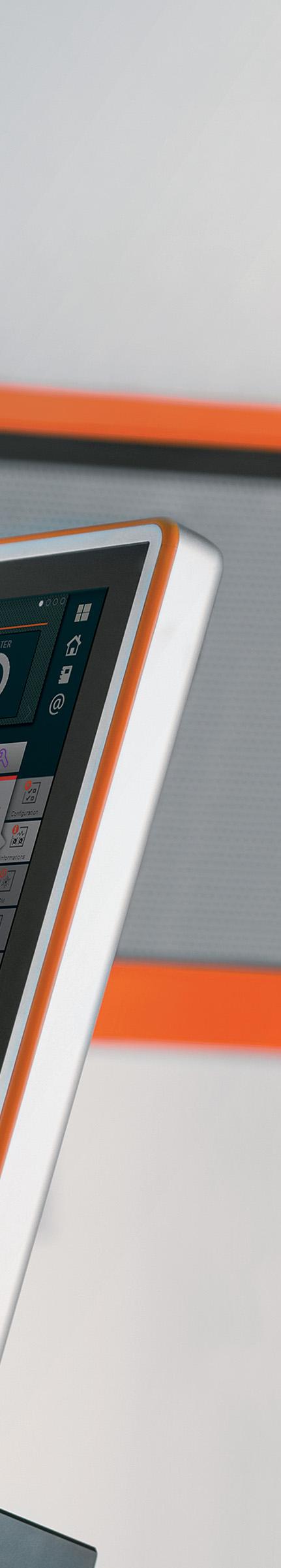

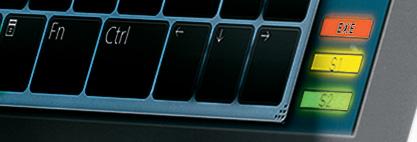

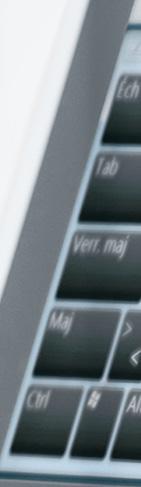

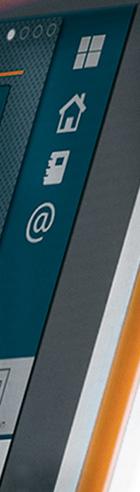

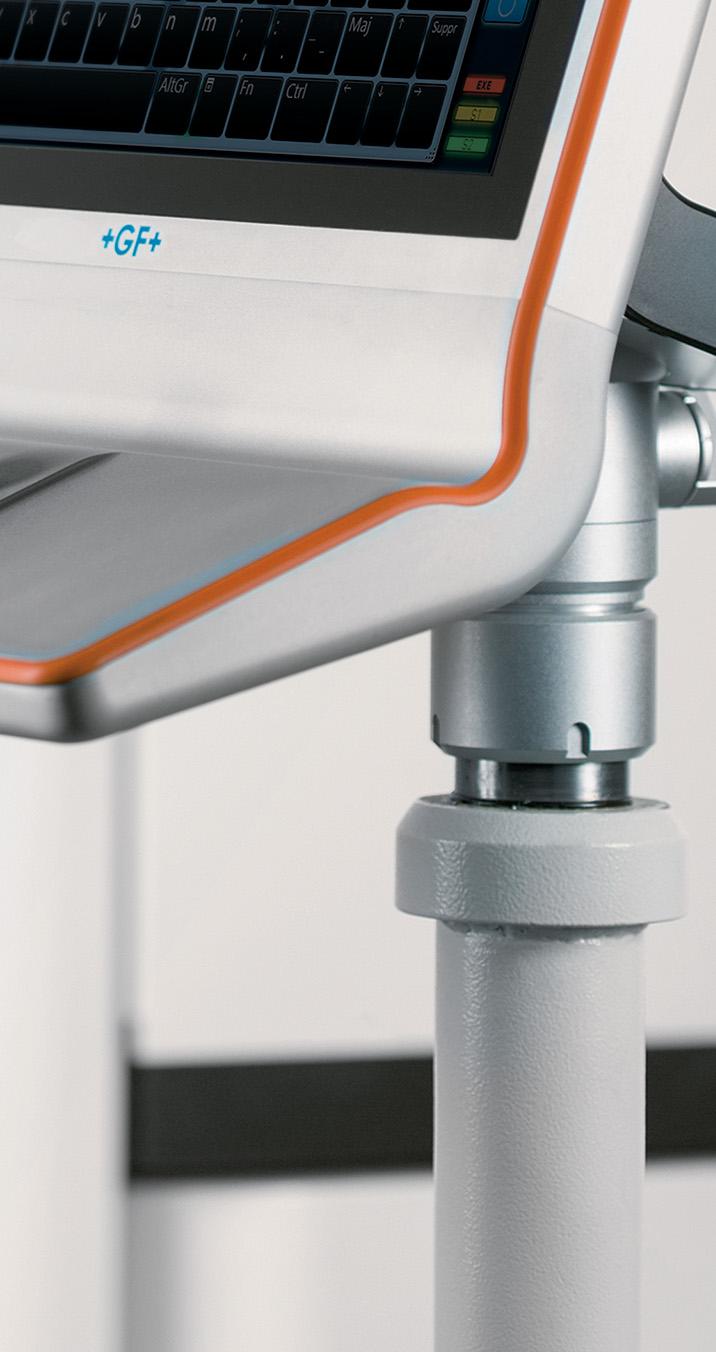

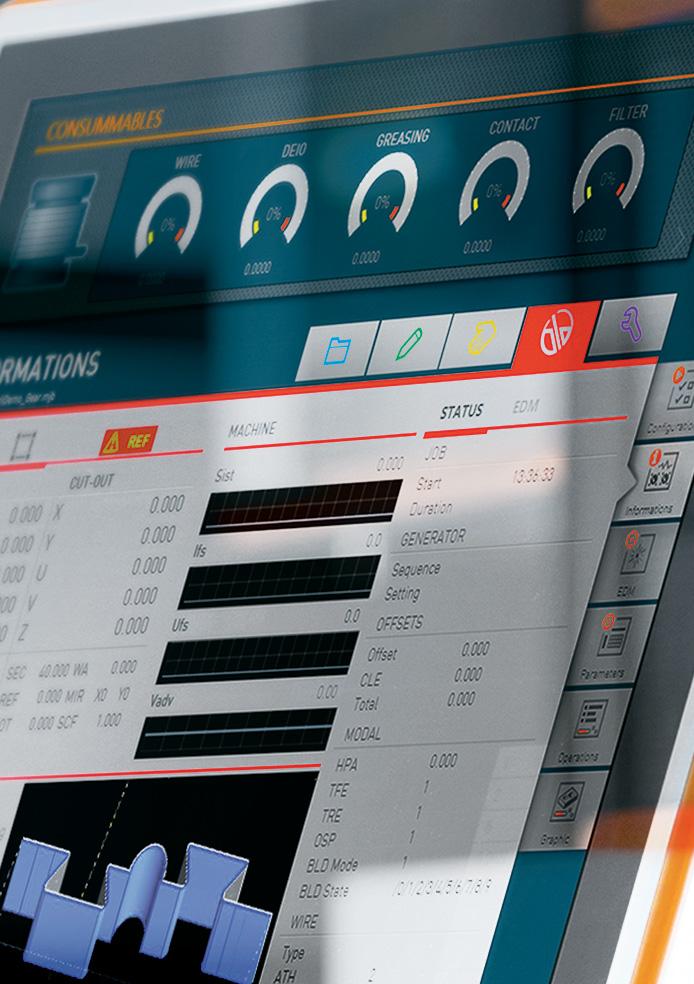

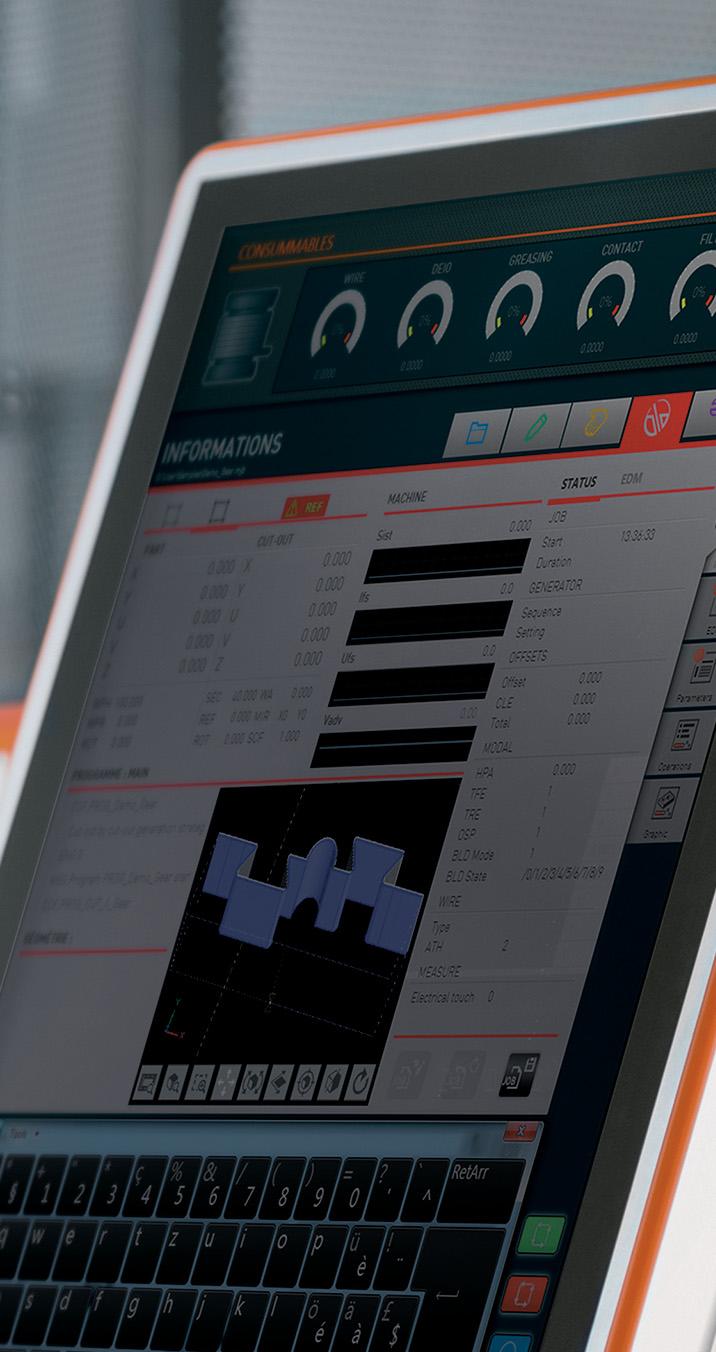

13 Oblast obrazovky s odpovídajícími informacemi o spotřebním materiálu, provádění úlohy a příslušná hlášení Oblast obrazovky pro programování, provádění úlohy a monitorování polí Panel obsluhy a klávesnice pro ruční zadávání údajů (MDI) Dotyková obrazovka 19" Dotyková obrazovka 19" poskytuje dostatečný přehled o řízení procesu. V jediném zobrazení jsou dostupné příprava úlohy, monitorování aktivní úlohy a různé funkce.

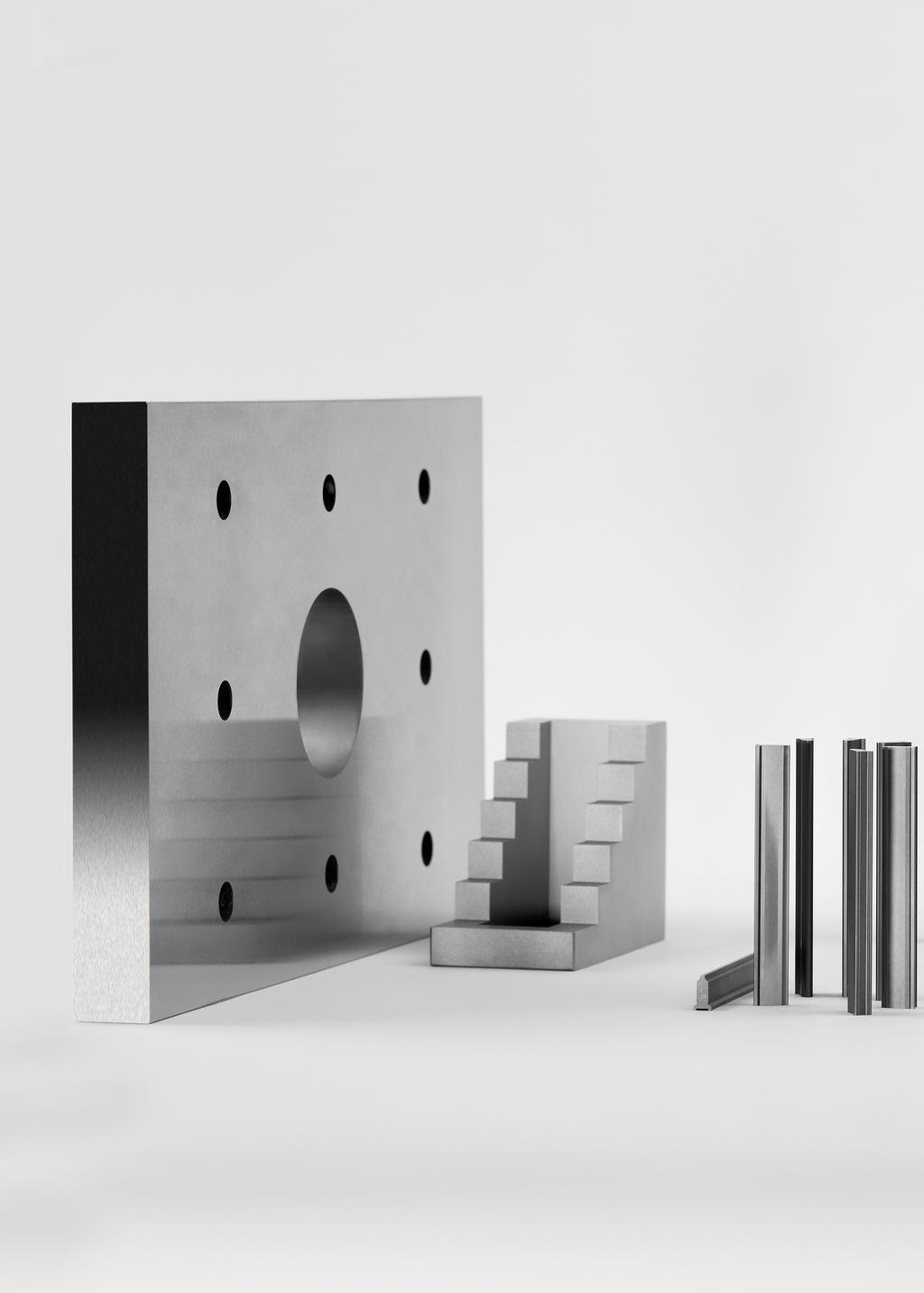

14 Digitální IPG generátor Zvyšte svoji výkonnost Moderní IPG generátor je hnací silou Vaší efektivní produkce. Technologie, které jsou v něm integrovány, zvyšují řeznou rychlost, přesnost a kvalitu povrchu, což znamená spokojenost Vašich zákazníků a tedy Váš náskok před konkurencí. Deska s otvory - Rozměry : 250 x 150 x 15 mm - Ocel - AC CUT AH (mosazný s povlakem) - 5 řezů - Přesnost polohování : ± 3 μm - Drsnost povrchu : Ra 0,22 μm Proměnná výška Modul POWER-EXPERT určuje optimální výkon odváděný do drátu a je vhodný zejména pro obrábění stupňovitých dílců. - Výška : mm - Ocel - AC Brass 900 (tvrdý) - 3 řezy - Drsnost povrchu : Ra 0,55 μm Razník Modul strategie obrábění rohu automaticky nastavuje parametry při změnách směru obrábění pro zajištění ostrých úhlů a malých poloměrů. - Výška : 60 mm - Ocel - AC CUT AH (mosazný s povlakem) - 5 řezů - Přesnost kontury: ± 5 μm

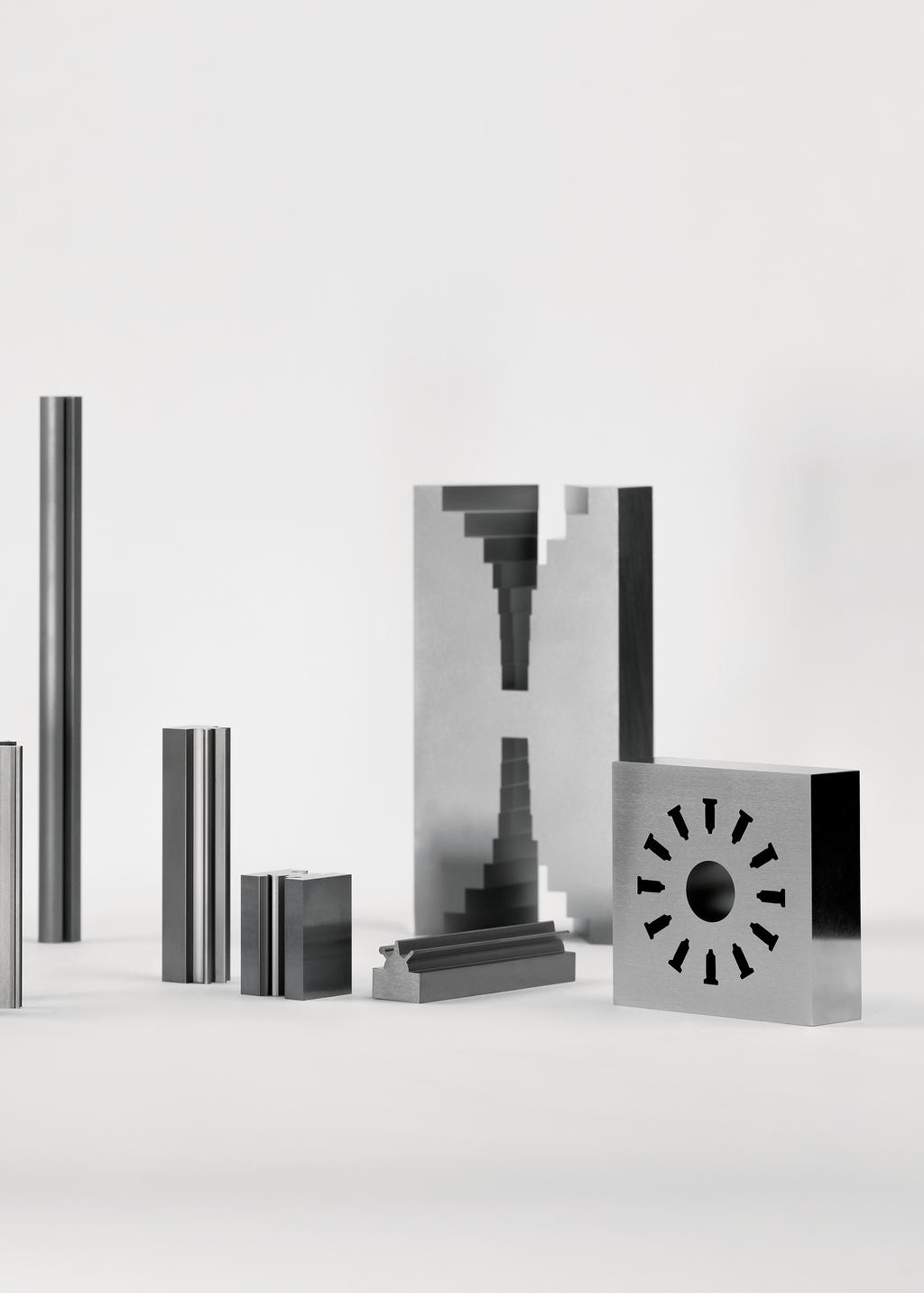

15 Přesnost tvaru - Výška : 60 mm - Ocel - AC CUT AH (mosazný s povlakem) - 5 řezů - Maximální chyba rozměru TKM : ± 2 μm Vysoký dílec - Výška : 150 mm - Ocel - AC CUT AH (mosazný s povlakem) - 6 řezů - Maximální chyba rozměru TKM : ± 5 μm Tvar z tvrdokovu - Výška : 20 mm - Karbid wolframu - AC CUT AH (mosazný s povlakem) - 5 řezů - Drsnost povrchu : Ra 0,17 μm Raznice (razicí matrice) - Výška : 20 mm - Ocel - AC CUT AH (mosazný s povlakem) - 5 řezů - Vůle: 4 μm - Kvalita povrchu : Ra 0,22 μm Úkos Možnost řezání úkosů je důkazem všestrannosti strojů řady CUT E - Až 30 stupňů na délce 38 mm - Ocel - AC Brass 400 (měkký) - 5 řezů - Drsnost povrchu : Ra 0,55 μm

16 Digitální IPG generátor Předurčen pro zvýšení Vaší produktivity Náš nejnovější antielektrolytický inteligentní napájecí generátor v kombinaci s nejmodernějším CNC řízením tvoří základ nové generace strojů GF Machining Solutions. Budoucnost je tu. Integrovaná elektronika Napájecí generátory GF Machining Solutions nejnovější generace umožňují provádět digitální řízení každé jednotlivé jiskry, čímž je dosahováno vynikající přesnosti a velmi jemného povrchu s kvalitou až Ra 0,16 μm.

17 Snadné řízení elektrojiskrového obrábění Modul EDM EXPERT generuje na základě požadované přesnosti a podle daného materiálu nejoptimálnější proces obrábění. Rozsáhlý panel předem nakonfigurovaných technologických parametrů umožňuje optimální volbu parametrů pro Vaši aplikaci. V kombinaci s nejmodernějšími dráty GF Machining Solutions umožňuje dosahovat vynikající výkonnosti. Nejlepší Ra (μm) Rozsah použití pro ocel Nejlepší Ra (μm) Ø mm Height (mm) Mosazný drát Drát s povlakem Ø mm Mosazný drát Výška (mm) Urychlení procesů Při zaměření na produktivitu šetří integrované procesy čas a mohou zkrátit dobu řezání až o 18 % v porovnání s ekvivalentními standardními stroji. Drát s povlakem Nejlepší Ra (μm) Drát AC CUT VS EDM stroj pro řezání drátem má značně širokou škálu aplikací a pro dosažení nejvyšší produktivity a optimálních výsledků, pokud jde o rychlost, přesnost a kvalitu výsledného povrchu, je rozhodující výběr správného drátu. Certifikovaný drát AC CUT VS od GF Machining Solutions zvyšuje řeznou rychlost, což umožňuje zvýšení rychlosti obrábění až o 15 % Dráty o 15% rychlejší Digitální IPG generátor o 18% rychlejší AC Cut VS Standardní mosazný Ø mm Grafit Výška (mm) Předchozí model CUT E 350/600 Měď Hliník 17 AgieCharmilles CUT E 350 / CUT E 600

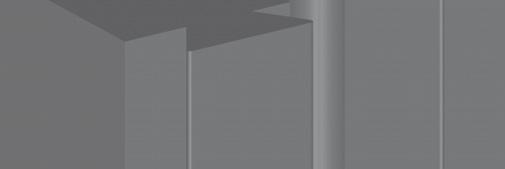

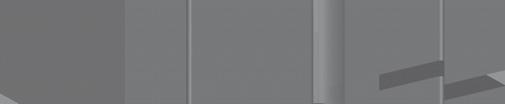

18 Charakteristika stroje Vynikající přesnost a opakovatelnost Tento dílec byl obroben za podmínek, které jsou běžné v oblasti výroby nástrojů pro lisování a ražbu. Demonstruje vynikající parametry obrábění, které jsou důležité pro přesné dílce: mimořádnou tvarovou přesnost, vynikající přesnost kontury, příkladná kvalita povrchu a vynikající opakovatelnost při výrobě čtyři důvody pro pořízení stroje řady CUT E. A - C D - F G - I TKM Maximální chyba (e) vypočtená jako rozdíl největší a nejmenší odchylky vzhledem k jmenovitým rozměrům A až I. TKM = Max(e A-I)-Min(e A-I) = ± 2 μm 2 G H A B D E Přesnost kontury Maximální odchylka naměřená na třech výškách kontury ± 5 μm. Poukazuje na nedostatky v úhlech. 10 μm Geometrická přesnost Souběžnost Z I C F 2,5 μm Z Strategie obrábění rohu Strategie obrábění rohu automaticky upravují parametry obrábění při změně směru obrábění. I na nejmenších detailech je dosahováno vysoké geometrické přesnosti. Pro zajištění přesnosti: ostrých úhlů malých poloměrů Bez strategie obrábění rohu Se strategií obrábění rohu 18 AgieCharmilles CUT E 350 / CUT E 600

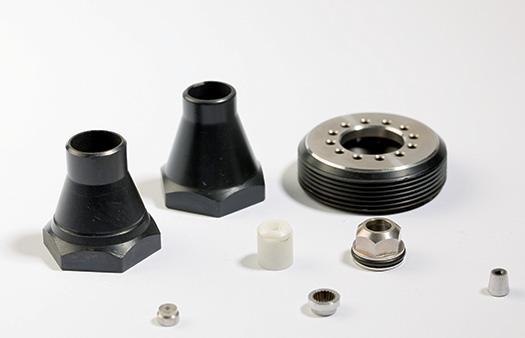

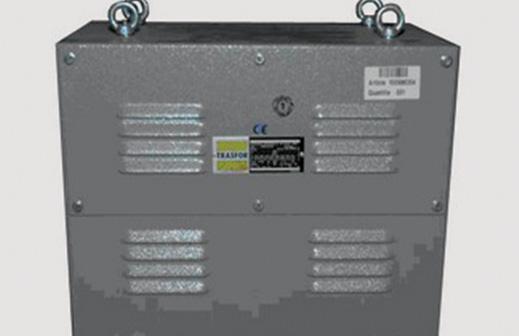

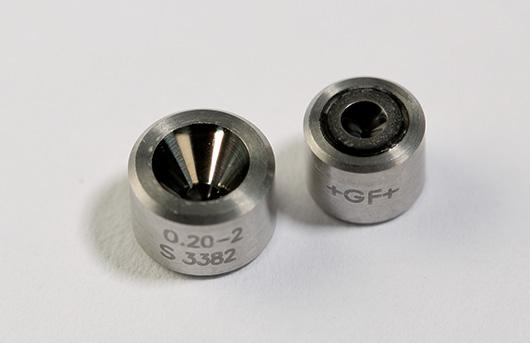

19 Volitelné doplňky stroje Vytvořte své vlastní řešení Přizpůsobte Váš stroj CUT E 350/CUT E 600 specifickým potřebám Vaší provozovny. Lze to velmi snadno realizovat na základě široké řady našich volitelných doplňků. Sada vodítek drátu Sada 2 uzavřených diamantových vodítek drátu s vůlí. - Dostupné průměry : 0.1, 0.15, 0.2, 0.25, 0.3 mm Sada pro drát s průměrem 0,100 mm Tato sada obsahuje všechny díly zajišťující dostatečnou spolehlivost obrábění drátem s průměrem 0,1 mm. Výstražný maják Sloupkový světelný indikátor zobrazující stav stroje - Jednotka sloupku se třemi světly (zelené, žluté, červené) - Montážní materiál Externí transformátor 18 kva Rozšířená záruka na díly nepodléhající opotřebení Jde o prodloužení jednoleté záruky. Smlouva je uzavřena na témže právním základě jako smlouva o jednoleté záruce a platí pouze na díly stroje. Spotřební materiál a díly podléhající opotřebení jsou z této záruky vyloučeny. Tuto volitelnou položku je třeba zahrnout do objednávky stroje. AC CAM EASY Professional Tento doplněk je rozšířením základní verze softwaru na verzi professional. Sada pro řezání úkosů Doplněk pro přesné řezání úkosu - 1 sada vodítek s velkým poloměrem - 1 navlékací tryska - 1 sada matic K dispozici pro dráty s průměrem 0,2 a 0,25 mm. AC CAM EASY Advanced Tento doplněk je rozšířením základní verze softwaru na verzi advanced (pokročilé funkce). Automatické indexovací sklíčidlo Autoindexer je integrovaná otočná indexovací jednotka s nepřetržitým otáčením o 90 určená pro EDM stroje pro řezání drátem při obrábění v lázni. Velké drátové cívky s hmotností až 25 kg pro delší dobu provozu 19 AgieCharmilles CUT E 350 / CUT E 600

20 Zákaznický servis Řešení pro Vás Větší hodnota Disponibilita, produktivita a neustálé zdokonalování strojů jsou nezbytnými hybnými silami pro Vaše podnikání. Rozhodujícím faktorem úspěchu je proto aktuální strategie servisu. Zákaznický servis GF Machining Solutions nabízí modulární koncepci služeb se třemi úrovněmi podpory. Vyberete si přesně ty služby, které nejlépe vyhovují Vašim konkrétním potřebám. Objevte platformu rconnect rconnect je platforma centrální komunikace pro GF Machining Solutions. Je dokladem toho, jak naše firma prosazuje vizi moderní chytré továrny budoucnosti (Industry 4.0) tím, že pomáhá podnikům zajišťovat maximální vytížení strojů a zvyšovat tak jejich konkurenceschopnost. Platforma rconnect je tvořena modulárními službami, jako je například služba Live Remote Assistance (LRA) zajišťující zákazníkovi autorizovanou vzdálenou asistenci. Tato asistence spojuje v reálném čase zákazníka s místním diagnostickým centrem a továrnou GF Machining Solutions. Pro další informace se prosím obraťte na místní zastoupení našeho zákaznického servisu.

21 Certifikované dráty Jak vybrat nejlepší drát pro potřeby Vaší produkce Pokud není pro EDM obrábění drátem používán certifikovaný drát, lze očekávat ztráty v produktivitě až 20 %. Jako největší světový prodejce drátů pro technologii EDM Vám dokážeme nabídnout ten správný drát pro potřeby Vašich aplikací: přesnost, rychlost, kvalita povrchu a komplexnost obrobku. Náš rozsáhlý sortiment zahrnuje vysoce kvalitní mosazné dráty s povlakem a se speciální slitinou na bázi zinku, dráty s měděným jádrem a rovněž speciální dráty pro specifické aplikace. Ø 0,1 mm Kvalita povrchu Ra 0,5 μm Priorita obrábění Ra 0,5 μm Kvalita Produktivita Cenově výhodný Úkos Úkos Úkos < 10 > 10 < 3 > 3 < 3 > 3 AC Cut AH AC Cut AH 400 AC Cut VS AC Cut VS 500 AC Brass 900 AC Brass 400

22 Technické údaje CUT E 350 CUT E 350 CUT E 350 CUT E 600 Stroj Rozměry kompletního stroje * mm 2470 x 1750 x x 2020 x 2320 Celková hmotnost stroje bez dielektrika kg Pracovní prostor Rozměry dílce mm 820 x 680 x x 800 x 350 Max. hmotnost dílce kg Výška hladiny dielektrika min./max. mm 0/240 0/380 Přívod vzduchu Tlak bar Min. průtok l/min Osy Pojezd os X, Y, Z mm 350 x 250 x x 400 x 350 Pojezd os U, V mm ± 45 ± 50 Úhel úkosu/výška /mm ± 30/38 nebo ± 25/80 ± 30/38 nebo ± 25/80 Rozlišení měření na osách X, Y, U, V, Z μm 0,1 0,1 Rychlost pohybu os (XYZ) mm/min Ochrana před kolizí pro osy X, Y, Z X, Y, Z Dielektrikum Typ Deionizovaná voda Deionizovaná voda Celkový objem dielektrika l Filtrační kazety 2 2 Deionizační nádoba (není standard) l 1 1 Deionizační pryskyřice (není standard) l * šířka x hloubka x výška 22 AgieCharmilles CUT E 350 / CUT E 600

23 CUT E 600 CUT E 600 CUT E 350 CUT E 600 Elektroda/drát Standardní vodítko drátu mm Ø 0,20 nebo Ø 0,25 Ø 0,20 nebo Ø 0,25 Průměr drátu mm Ø 0,1-0,3 Ø 0,1-0,3 (podle konfigurace stroje) Automatické navléknutí pro dráty mm Ø 0,1-0,3 Ø 0,1-0,3 Automatické opětovné navléknutí pro dráty mm Ø 0,1-0,3 Ø 0,1-0,3 Min. průměr předvrtaného otvoru mm Ø 0,2-0,3 Ø 0,2-0,3 pro automatické navléknutí Max. výška pro automatické navléknutí mm drátu s průměrem 0,25 mm Přípustné hmotnosti a typy cívky kg 5 (JIS P5), 25 (DIN 160) 5 (JIS P5), 25 (DIN 160) Nejlepší drsnost pro karbid wolframu/ocel μm 0,12/0,18 0,12/0,18 Max. řezná rychlost stroje mm 2 /min Skříň Trojfázové vstupní napětí V 380/ /400 Frekvence sítě Hz 50 nebo nebo 60 Přípustné kolísání ± 10% ± 10% Celkový instalovaný výkon kva Přípustný krátkodobý výpadek napájení ms 4 4 Účiník 0,8 0,8 Displej/operační systém TFT 19 /Windows 7 TFT 19 /Windows 7 CD-ROM/klávesnice ne/ne ne/ne Ethernet port USB ano ano Dálkový ovladač ano ano Okolní podmínky Teplota pro optimální přesnost 20 ± 1 C 20 ± 1 C Teplota pro provoz stroje 15 ± -30 C 15 ± -30 C Přípustná relativní vlhkost 40-80% 40-80% Maximální hlučnost stroje Db(A) Doba teplotní stabilizace h 3 3 Stupeň krytí elektrického zařízení IP AgieCharmilles CUT E 350 / CUT E 600

24 2200 CUT E CUT E AgieCharmilles CUT E 350 / CUT E

25

26 GF Machining Solutions EDM (elektroerozivní obrábění) Stroje AgieCharmilles pro řezání drátem, hloubení a vrtání. Již více než 60 let stojíme v čele vývoje technologie EDM: navrhujeme a neustále vylepšujeme samotný EDM proces a vyrábíme stroje, které zaručují jedinečnou přesnost obrobku, vynikající kvalitu povrchu, špičkové řezné rychlosti a vysokou procesní spolehlivost. Dnes jsou naše stroje AgieCharmilles pro řezání drátem, hloubení a vrtání uznávány po celém světě jako nejlepší v oboru. Náš neustálý výzkum a vývoj v oblasti technologie digitálních generátorů, řídicích systémů a integrovaných automatizačních systémů jsou důkazem našeho odhodlání udržet Vaše EDM procesy na vrcholu technologického pokroku. Frézování Vysokorychlostní (HSM), vysoce výkonná (HPM) a vysoce efektivní (HEM) frézovací centra Mikron. Pro zákazníky zabývající se výrobou forem, nástrojů, zápustek a přesných součástí je rozhodující schopnost rychle a cenově atraktivně splnit požadavky svých klientů. A právě proto investují do strojů Mikron. Díky integraci nejmodernějších a nejpokročilejších technologií a prémiových komponentů se špičkovou výkonností pomáhají stroje řady Mikron HSM, HPM a HEM rozšiřovat Vaše výrobní možnosti a zlepšovat produktivitu. Navrženy a zkonstruovány pro rychlost, přesnost a spolehlivost jsou tyto stroje, stejně jako Vy sami, opravdoví mistři ve svém oboru. Laser Stroje AgieCharmilles pro texturování laserem. Texturování laserem je plně digitální proces úpravy povrchu, který má ohromný potenciál. Technologie umožňuje přesné obrábění 2D a 3D textur nebo gravírování přímo na komplexní díly nebo formy pro zlepšení a úpravu vzhledu, funkcionality a výkonu. Tento proces je nekonečně opakovatelný a nabízí řadu výrazných ekologických i ekonomických výhod oproti konvenčním technologiím texturování. Aditivní technologie výroby pomocí laseru. GF Machining Solutions se spojila se společností EOS, globálním lídrem v oblasti špičkových řešení pro aditivní výrobu, aby mohla tuto inovativní technologii integrovat a dále ji rozvíjet ve svých stávajících řešeních a při zaměření se na efektivitu vstřikování tak plně využila výhod této techniky při výrobě forem : optimalizovaná konstrukce chlazení pro snížení doby cyklu, snížení spotřeby energie, vyšší kvalita plastových dílů. Speciální obráběcí centra Liechti pro letectví a energetiku. Výrobci z oblasti leteckého průmyslu a také producenti turbín pro výrobu energie volí speciální 5- a 6-osá obráběcí centra Liechti pro výrobu komplexních, vysoce přesných aerodynamických profilů na rotorech, discích a prstencích s lopatkami a na oběžných kolech pro kompresory. Důvod je zřejmý protože tyto stroje se svou specifickou technologií obrábění profilů, specializovaným CAD / CAM softwarovým vybavením a technickými předpoklady pro ultra dynamické obrábění v materiálech, jako je titan, Inconel, nimonic, titan-aluminid a vysoce legované oceli, přinášejí zvýšení produktivity až o 30 procent, a to díky zkrácení doby obrábění. A to je v celosvětově vysoce konkurenčním výrobním sektoru letectví a energetiky nepochybně velmi silný argument. Vřetena Step-Tec. V srdci každého obráběcího centra Mikron je vysoce výkonné vřeteno Step-Tec. Vřetena Step-Tec jsou nezbytnou základní součásti našich obráběcích center. Díky vysoce přesným a teplotně stabilním vřetenům Step-Tec zvládnou naše stroje bez problémů všechny obráběcí operace od vysoce výkonného hrubování až po jemné dokončování. Automatizace System 3R automatizace, upínací systémy a software. Produktivita je klíčem k úspěchu ve výrobě, a automatizace výrobního procesu je osvědčenou metodou zvýšení její hospodárnosti, efektivity, kvality a spolehlivosti. Integrovaná řešení automatizace, upínacích systémů a software System 3R jednoduché měniče palet obrobků a elektrod a flexibilní systémy pro řízení výroby a obsluhu robotů zvyšují Vaši konkurenční výhodu. Zákaznický servis Podpora provozu, podpora strojů a podpora podnikání. Abychom Vám pomohli získat maximum z Vašich strojů a zařízení, nabízíme Vám 3 roviny podpory. Podpora provozu zahrnuje celý náš sortiment originálních dílů podléhajících opotřebení a certifikovaný spotřební materiál (EDM dráty, filtry, pryskyřice, elektrody atd.), aby bylo zajištěno, že Vaše stroje pracují na nejvyšší možné úrovni. Podpora strojů maximalizuje prostřednictvím naší ve své třídě nejlepší technické podpory, preventivního servisu a dodávek kvalitních náhradních dílů dobu provozu Vašeho stroje. Podpora podnikání je koncipována tak, aby Vám pomohla realizovat skutečné kroky ke změně v produktivitě a výkonu prostřednictvím řešení uzpůsobených Vašim konkrétním potřebám. 26 AgieCharmilles CUT E 350 / CUT E 600

27

28 GF Machining Solutions Na první pohled Umožňujeme našim zákazníkům dělat svou práci účinně a efektivně nabízíme jim inovativní frézování, EDM, laser, vřetena i řešení upínání a automatizace. Naši nabídku technologií navíc doplňuje komplexní zákaznický servis. GF Machining Solutions s.r.o. Podolí Podolí (Brno) Tel Fax info.gfms.cz@georgfischer.com GF Machining Solutions Management SA, 2015 Technické údaje a vyobrazení nejsou závazné. Uvedené údaje nejsou zaručeny a mohou být změněny bez předchozího upozornění CZ
