1 UNIVERZÁLNÍ CNC A KONVENČNÍ FRÉZKY 1

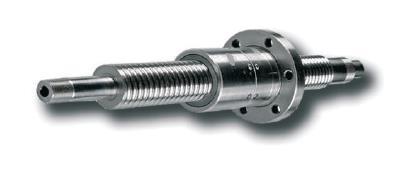

2 O NÁS Fabryka Obrabiarek Precyzyjnych AVIA S.A. Fabryka Obrabiarek Precyzyjnych AVIA S.A. Varšava, Polsko (Továrna přesných obráběcích strojů AVIA S.A.) byla založena v roce 1902 a je jednou z nejstarších polských továren. Posledních 50 let je AVIA jedním z vedoucích polských výrobců vysoce kvalitních obráběcích strojů. Dnes je tato značka známá ve velké části Evropy, zejména v Německu, kde je v provozu přes instalovaných strojů. Přítomnost námi vyráběných obráběcích strojů na náročných a industrializovaných trzích zajišťuje trvalý a neustálý růst produkce a zvyšuje konkurenceschopnost našich zákazníků. Osvědčená řešení strojů značky AVIA v závislosti na příznivých cenách rovněž úspěšně figurují na nově se rozvíjejících trzích ve východní části Evropy. V současnosti AVIA nabízí ve své produktové řadě Vertikální obráběcí centra 3, 4 a 5-ti osá (kontinuální), CNC a Manuální univerzální frézky a CNC soustruhy s šikmým ložem. AVIA je také výrobcem klíčových komponentů pro obráběcí stroje jako např.: vřetena či přesné kuličkové šrouby. Dodáváme kuličkové šrouby některým předním světovým výrobcům obráběcích strojů. Nové návrhy strojů vychází z vlastního oddělení vývoje a výzkumu. Unikátní kombinace velice nadaných mladých inženýrů a velmi zkušených designérů, kteří pracují ve společnosti AVIA po mnoho let, zajišťuje ideální prostředí pro procesy vývoje a výzkumu. Designové návrhy jsou vytvářeny počítačovými systémy jako např.: - Solid Modelling Design (CAD-3D), - Finite Element Method optimization, - Computer Aided Manufacturing (CAM). Naším cílem není pouze vyvinutí nejmodernějších technologií a jejich dodání zákazníkům, ale také poskytnutí adekvátního zaškolení, servisu a údržby strojů, jakož i dostupnost náhradních dílů po mnoho let po předání stroje. Vedení společnosti a výroba: FABRYKA OBRABIAREK PRECYZYJNYCH AVIA S. A. Ul. Siedlecka Varšava Polsko market@avia.com.pl Zastoupení pro ČR a SK PILART s. r. o. Ericha Roučky Blansko Česká republika pilart@pilart.cz 2

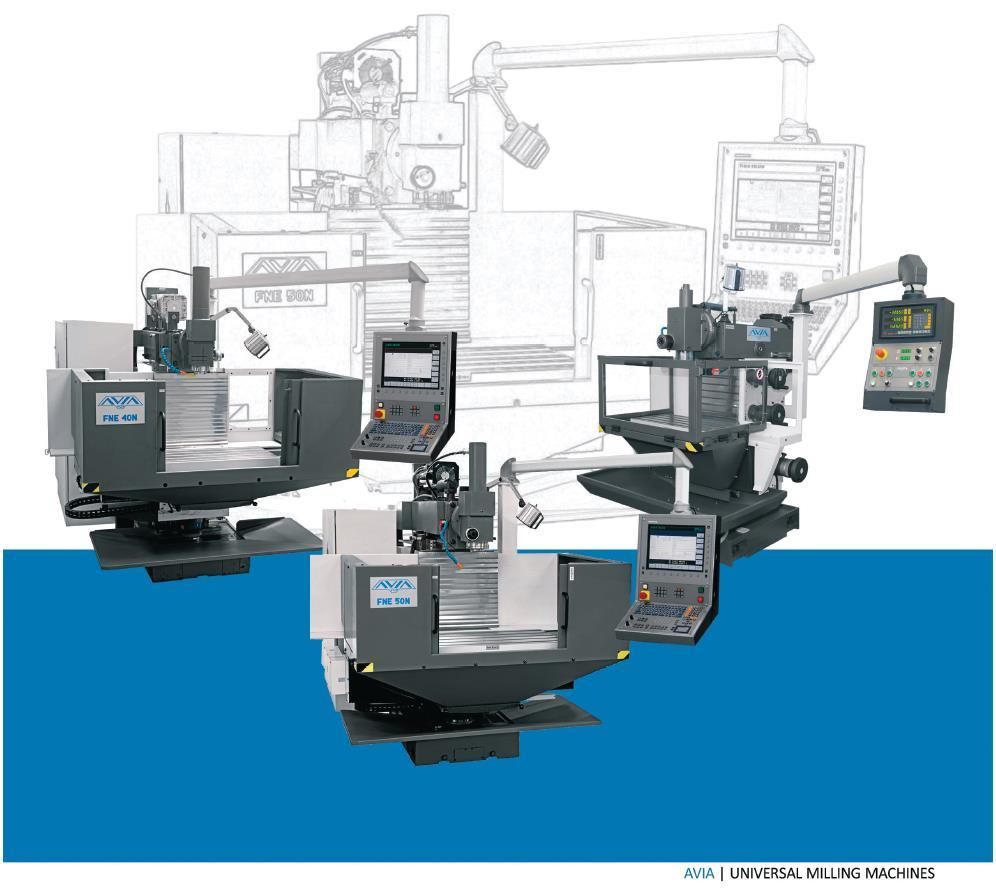

3 OBJEVTE ŠIROKÝ SORTIMENT UNIVERZÁLNÍCH CNC A KONVENČNÍCH FRÉZEK AVIA UNIVERZÁLNÍ FRÉZKA ŘADA FNX30 nejmodernější a kompaktní frézka na trhu navrženo pro nástrojárny, prototypovou výrobu a výuku pevná litinová konstrukce pro dosažení vysoké přesnosti obráběných dílů optimální CNC systém od Heidenhain pro verzi N bezvůlové válečkové lineární vedení zajišťuje stabilitu a tuhost plynulá regulace posuvů a otáček vřetena horizontální vřeteno naklápěcí frézovací hlava +/- 45 st. vertikální vřeteno a výsuvná pinola kužel vřetene DIN2080, manuální upínání nástrojů široká nabídka příplatkové výbavy pro různé aplikace UNIVERZÁLNÍ FRÉZKA ŘADA FNE40 nejpopulárnější moderní univerzální frézka plynulá regulace posuvů a otáček vřetena pevná konstrukce litiny pro dosažení vysoké přesnosti obráběných dílů samostatné krokové motory pro všechny osy široké čtvercové vedení pro stabilitu a tuhost stroje, TURCITE minimalizuje tření a eliminuje stick-slip efekt automatické mazání je zahrnuto ve verzi N tlačítkem ovládané upínání nástrojů široká nabídka příplatkové výbavy 3 UNIVERZÁLNÍ FRÉZKA ŘADA FNE50 frézka s nejvyšším točivým momentem rozšířené rozměry stroje pro obrábění rozměrnějších a těžších obrobků zvětšený pracovní prostor s kabinou, volitelný posuv X=1000 mm, nosnost stolu až do 500 kg masivní zakrytované vedení pro stabilitu a tuhost stroje, kluzné plochy (Turcite) minimalizují tření a eliminuje znečištění stroje digitální motory os a servomotory přináší vysokou přesnost a dynamiku provozu univerzální a pevná konstrukce s horizontálním a vertikálním vřetenem, pohyblivou pinolou a naklápěcí hlavou

4 Vertikální frézovací vřeteno s pohyblivou pinolou; 2. Univerzální frézka pro výrobu prototypů, nástrojárny a výroba forem. 3. Upevnění dlouhých frézovacích trnů. 4. Kontrola kvality lineárních os speciálním laserovým zařízením. 5. Široké čtvercové vedení pro stabilitu a tuhost systému TURCITE minimalizuje tření a eliminuje znečištění stroje. 6. Moderní AC motory pro každou lineární osu s nízkou spotřebou energie a vysokou možností přetížení. 7. Elektrické komponenty od kvalitních evropských výrobců se snadnou dostupností

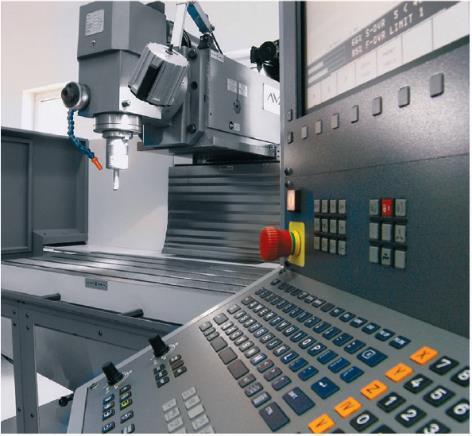

5 HEIDENHAIN TNC620 HSCI Volitelně itnc530 HSCI moderní a spolehlivé CNC systémy od Heidenhain plně digitální pohony ve verzi N doba zpracování jednoho bloku 2 ms jako standard 15 displej pro pohodlné ovládání a programování na stroji nastavitelná poloha ovládacího panelu OBJEVTE UNIVERZÁLNÍ FRÉZKY NAVRŽENÉ PRO VAŠE POTŘEBY DIGITÁLNÍ ODMĚŘOVÁNÍ ND523 digitální odměřování ND523 od Heidenhain ve verzi P lineární pravítka na všech osách elektronické ruční kolečko na ovládacím panelu pro bezproblémové pohyby os pro řady FNE40 a FNE50 mechanická ruční kola pro všechny osy jako standard pro řady FNX30 a FNE40 NEJBĚŽNĚJŠÍ APLIKACE FRÉZEK AVIA výroba forem, matric a nástrojů nástrojárny, prototypová výroba oddělení údržby vzdělávací účely subdodavatelský průmysl VOLITELNÁ VÝBAVA pevná litinová konstrukce pro dosažení vysoké přesnosti obráběných dílů univerzální a pevná konstrukce s horizontálním a vertikálním vřetenem, pohyblivou pinolou a naklápěcí frézovací hlavou plynulá regulace otáček vřetena pro všechny frézky AVIA ve všech obráběcích strojích jsou pro pohony posuvů použity bezvůlové, přesné kuličkové šrouby AVIA bezvůlové válečkové lineární vedení zajišťuje stabilitu a přesnost frézek řady FNX bezvůlové široké čtvercové vedení zajišťuje stabilitu a tuhost a přesnost po dlouhou dobu frézek řady FNE všechny univerzální frézky AVIA řad FNX a FNE jsou vybaveny samostatnými moderními AC motory pro každou lineární osu s nízkou spotřebou energie a vysokou možností přetížení elektrické komponenty s certifikací CE jsou od dobře známých evropských výrobců se snadnou dostupností na trhu 5

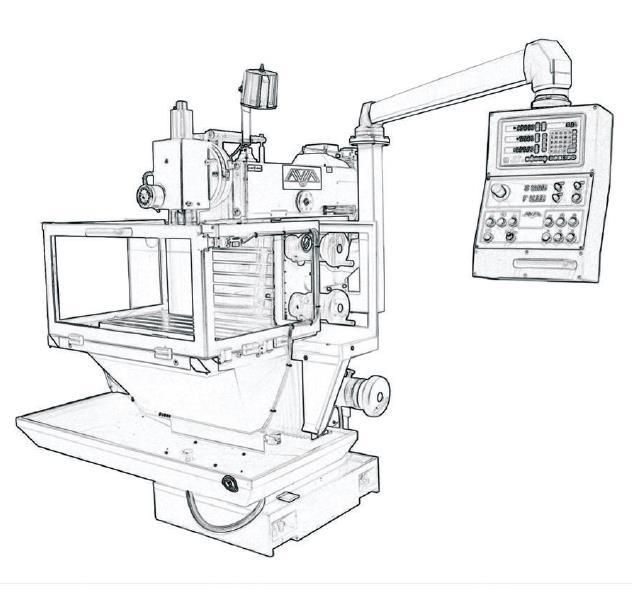

6 ŘADA FNX30 nejmodernější frézka také pro účely výuky ŘADA FNX30 Charakteristické provedení zahrnuje: pevná litinová konstrukce pro dosažení vysoké přesnosti obráběných dílů plynule měnitelné otáčky vřetena a použití samostatných bezstupňových motorů pro všechny osy umožňují nastavení optimálních parametrů obrábění pro moderní nástroje bezvůlové kuličkové šrouby na pohonech posuvů optimální CNC systém dodávaný lídrem německého trhu - HIEDENHAIN TNC 620 pro verzi N bezvůlové válečkové lineární vedení zajišťuje stabilitu a tuhost, eliminuje efekt znečištění vodících ploch stroje Stroje s intuitivním a pohodlným ovládáním: nastavitelný a centrálně umístěný ergonomický ovládací panel pro pohodlnou obsluhu stroje volitelné použití elektronického ručního kolečka pro usnadnění pohybů pohyblivá pinola pro vrtání a frézování hlubokých kapes držák nástrojů dle DIN 2080 naklápěcí frézovací hlava +/- 45 st. Široká škála volitelného příslušenství: stabilní podpěra pro dlouhé frézovací trny pro vodorovné vřeteno strojní svěráky a další upínací příslušenství dělicí hlava s koníkem, otočné stoly a mnoho dalšího 6

7 Technická Data FNX 30P FNX 30N HORIZONTÁLNÍ STŮL: Rozměr stolu mm 315x x710 T-drážky: počet / velikost / vzdálenost mm 5 / 14 / 63 5 / 14 / 63 Nosnost stolu mm POJEZDY: Podélný X mm Příčný Y mm Vertikální Z mm Vzdálenost vřeteno - stůl mm POSUVY: Ovládání posuvů plynulé plynulé Rychloposuv X / Y m/min 5 5 Rychloposuv Z m/min 2,5 2,5 HORIZONTÁLNÍ A VERTIKÁLNÍ VŘETENO: Kužel vřetena ISO Upínání nástrojů DIN Otáčky horizontálního vřetena ot. /min Otáčky vertikálního vřetena ot. /min Ovládání otáček vřetena plynulé plynulé Způsob upínání nástrojů manuální manuální Výkon motoru S1 (100%) / S6 (40%) kw 5,5 / - 5,5 / 7,9 Točivý moment S1 (100%) / S6 (40%) Nm 44 / - 45 / 65 Hlavní motor typ řízen invertorem řízen digitálně VERTIKÁLNÍ HLAVA: Výsuv pinoly mm Naklápěcí hlava st. +/-45 +/-45 DIGITÁLNÍ ODMĚŘOVÁNÍ: Heidenhain typ ND523 ne CNC ŘÍZENÍ: Heidenhain typ ne TNC 620 HSCI VŠEOBECNÉ ÚDAJE: Přesnost polohování* mm - +/- 0,01 Opakovatelná přesnost* mm - 0,005 Rozměry: D x Š x H mm 1520x2130x x2130x1950 Hmotnost cca kg *dle PN-ISO 230-2, s lineárními pravítky STANDARDNÍ VÝBAVA: 3 - osé digitální odměřování ND523 (FNX30P) Nádoba pro chladicí kapalinu HEIDENHAIN TNC 620 CNC systém (FNX30N) Mechanické ruční kolečko pro osy X, Y, elektronické ruční kolečko osa Z Přesné kuličkové šrouby ve všech třech osách 7 Manuální mazací systém pro vedení Uzavřený pracovní prostor Osvětlení lampou 24V Válečkové lineární vedení na všech třech osách Standardní barva RAL 7024 / 7035 Vedení zakrytováno Vertikální a horizontální vřeteno Chladicí systém pro nástroje PŘÍPLATKOVÁ VÝBAVA: Pro konvenční a CNC frézky: Stabilní podpora pro dlouhé frézovací trny Dělicí hlava s koníkem Pracovní nářadí Návod na použití a programování Certifikát CE Držák nástrojů, frézovací trny a další Pro CNC frézky: Lineární pravítka pro 3 osy 3 a 4 - čelisťové sklíčidlo pro dělicí hlavu Elektronické ruční kolečko HR410 Strojní svěrák Vrtací hlava Nástrojová sonda CAD/CAM software

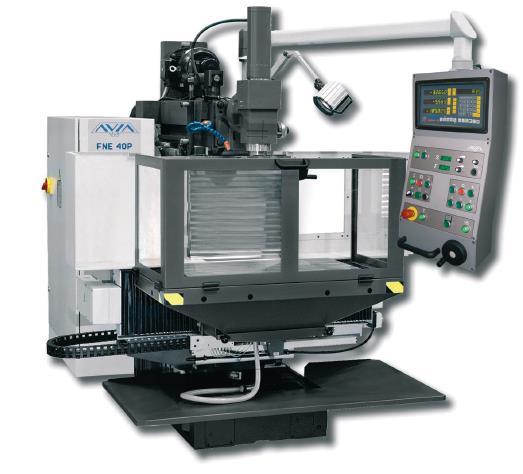

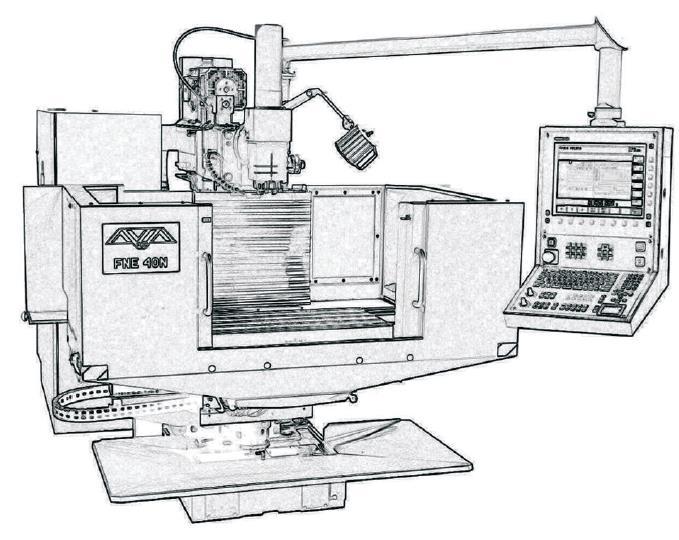

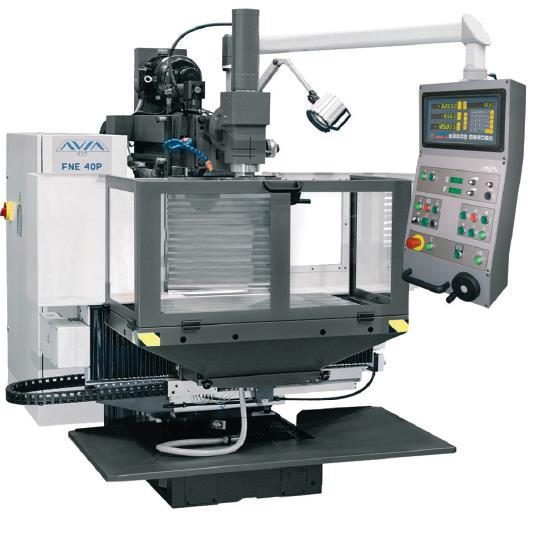

8 ŘADA FNE40 moderní univerzální snadno ovladatelná ŘADA FNE40 Charakteristické provedení zahrnuje: pevná litinová konstrukce pro dosažení vysoké přesnosti obráběných dílů plynule měnitelné otáčky vřetena a použití samostatných bezstupňových motorů pro všechny osy umožňují nastavení optimálních parametrů obrábění pro moderní nástroje bezvůlové kuličkové šrouby na pohonech posuvů světová třída CNC sytému HIEDENHAIN s digitálními pohony pro verzi N bezvůlové široké čtvercové vedení zajišťuje stabilitu a tuhost, TURCITE minimalizuje tření a eliminuje znečištění vodících ploch stroje Stroje přátelské k obsluze: všechny ovládací prvky jsou ergonomický umístěné na panelu volitelné použití elektronického ručního kolečka pro usnadnění pohybů automatický mazací systém zahrnutý ve verzi N tlačítkové ovládání upínání nástrojů Široká škála volitelného příslušenství: vysokorychlostní frézovací hlava až do 8000 ot. /min. lineární pravítka na všech 3 osách, nástrojová a obrobková sonda drážkovací hlava, dělicí hlava s koníkem, otočné stoly a mnoho dalšího 8

9 Technická Data FNE 40P FNE 40N HORIZONTÁLNÍ STŮL: Rozměr stolu mm 400x x800 T-drážky: počet / velikost / vzdálenost mm 5 / 14 / 80 5 / 14 / 80 Nosnost stolu mm POJEZDY: Podélný X mm Příčný Y mm Vertikální Z mm Vzdálenost vřeteno - stůl mm POSUVY: Ovládání posuvů plynulé plynulé Rychloposuv X / Y m/min 6 10 Rychloposuv Z m/min 4 6 HORIZONTÁLNÍ A VERTIKÁLNÍ VŘETENO: Kužel vřetena ISO Upínání nástrojů DIN 69871A 69871A Vytahovák ISO 7388/2 typ B 7388/2 typ B Otáčky horizontálního vřetena ot. /min Otáčky vertikálního vřetena ot. /min / 8000* 4000 / 8000* Ovládání otáček vřetena plynulé plynulé Způsob upínání nástrojů hydraulicky hydraulicky Výkon motoru S1 (100%) / S6 (40%) kw 5,5 / - 5,5 / 9,5 Točivý moment S1 (100%) / S6 (40%) Nm 145/ / 251 Hlavní motor typ řízen invertorem řízen digitálně VERTIKÁLNÍ HLAVA: Výsuv pinoly mm Naklápěcí hlava st. +/-45 +/-45 DIGITÁLNÍ ODMĚŘOVÁNÍ: Heidenhain typ ND523 ne CNC ŘÍZENÍ: Heidenhain typ ne TNC 620 HSCI Heidenhain typ ne itnc 530 HSCI VŠEOBECNÉ ÚDAJE: Přesnost polohování** mm - +/- 0,01 Opakovatelná přesnost** mm - 0,005 Rozměry: D x Š x H mm 1520x2130x x2130x1950 Hmotnost cca kg * volitelné vysokootáčkové vertikální vřeteno **dle PN-ISO 230-2, s lineárními pravítky STANDARDNÍ VÝBAVA: 3 - osé digitální odměřování ND523 (FNX 40P) Vedení zakrytováno HEIDENHAIN CNC systém (FNE 30N) Vertikální a horizontální vřeteno 9 Stabilní podpora pro dlouhé frézovací trny Uzavřený pracovní prostor Přesné kuličkové šrouby ve všech třech osách Standardní barva RAL 7024 / 7035 Čtvercové vedení na všech třech osách Mechanická ruční kolečka pro osy X, Y, Z Chladicí systém pro nástroje PŘÍPLATKOVÁ VÝBAVA: Pro konvenční a CNC frézky: Vysokootáčkové vertikální vřeteno 8000 ot. / min Dělicí hlava s koníkem Vytahováky 3 kusy Návod na použití a programování Certifikát CE Sklopný stůl Držák nástrojů, frézovací trny a další Pro CNC frézky: 3 a 4 - čelisťové sklíčidlo pro dělicí hlavu Lineární pravítka pro 3 osy Drážkovací nástavce Strojní svěrák Vrtací hlava Elektronické ruční kolečko HR410 Nástrojová a obrobková sonda CNC otočný stůl (4. osa) CAD/CAM software

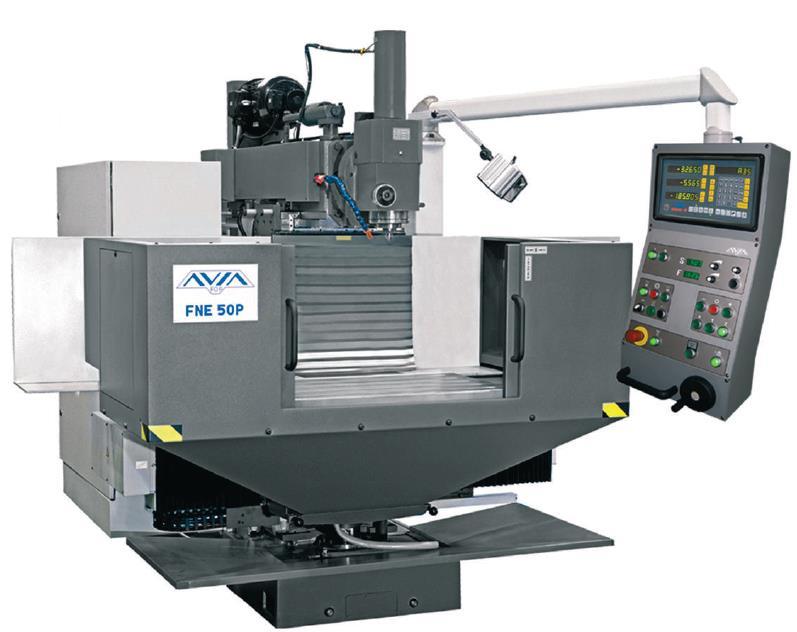

10 ŘADA FNE50 Pro obrábění větších obrobků ŘADA FNE50 Charakteristické provedení zahrnuje: pevná litinová konstrukce pro dosažení vysoké přesnosti obráběných dílů plynule měnitelné otáčky vřetena s vysokým točivým momentem umožňuje optimální nastavení parametrů obrábění pro moderní nástroje zvětšený pracovní prostor s krytováním a nosností stolu 500 kg bezvůlové kuličkové šrouby na pohonech posuvů světová třída CNC - sytém HIEDENHAIN s digitálními pohony pro verzi N bezvůlové široké čtvercové vedení zajišťuje stabilitu a tuhost, TURCITE minimalizuje tření a eliminuje efekt znečištění vodících ploch stroje Stroje přátelské k obsluze: všechny ovládací prvky jsou ergonomicky umístěné na panelu volitelné použití elektronického ručního kolečka pro usnadnění pohybů automatický mazací systém zahrnutý ve verzi N tlačítkové ovládání upínání nástrojů Široká škála volitelného příslušenství: vysokorychlostní frézovací hlava až do 8000 ot. /min. lineární pravítka na všech 3 osách, nástrojová a obrobková sonda drážkovací hlava, dělicí hlava s koníkem, otočné stoly a mnoho dalšího 10

11 Technická Data FNE 50P FNE 50N HORIZONTÁLNÍ STŮL: Rozměr stolu mm 500x x1000 T-drážky: počet / velikost / vzdálenost mm 5 / 18 / / 18 / 100 Nosnost stolu mm POJEZDY: Podélný X mm Příčný Y mm Vertikální Z mm Vzdálenost vřeteno - stůl mm POSUVY: Ovládání posuvů plynulé plynulé Rychloposuv X / Y m/min 6 10 Rychloposuv Z m/min 4 7 HORIZONTÁLNÍ A VERTIKÁLNÍ VŘETENO: Kužel vřetena ISO Upínání nástrojů DIN 69871A 69871A Vytahovák ISO 7388/2 typ B 7388/2 typ B Otáčky horizontálního vřetena ot. /min Otáčky vertikálního vřetena ot. /min / 8000* 4000 / 8000* Ovládání otáček vřetena plynulé plynulé Způsob upínání nástrojů hydraulicky hydraulicky Výkon motoru S1 (100%) / S6 (40%) kw 7,5 / - 7,5 / 13 Točivý moment S1 (100%) / S6 (40%) Nm 198 / / 344 Hlavní motor typ řízen invertorem řízen digitálně VERTIKÁLNÍ HLAVA: Výsuv pinoly mm Naklápěcí hlava st. +/-45 +/-45 DIGITÁLNÍ ODMĚŘOVÁNÍ: Heidenhain typ ND523 ne CNC ŘÍZENÍ: Heidenhain typ ne TNC 620 HSCI Heidenhain typ ne itnc 530 HSCI VŠEOBECNÉ ÚDAJE: Přesnost polohování** mm - +/- 0,01 Opakovatelná přesnost** mm - 0,005 Rozměry: D x Š x H mm 2450x3200x x3270x2100 Hmotnost cca kg * volitelné vysokootáčkové vertikální vřeteno **dle PN-ISO 230-2, s lineárními pravítky STANDARDNÍ VÝBAVA: PŘÍPLATKOVÁ VÝBAVA: 3 - osé digitální odměřování ND523 (FNX 50P) Vedení zakrytováno HEIDENHAIN CNC systém (FNE 50N) Vertikální a horizontální vřeteno 11 Stabilní podpora pro dlouhé frézovací trny Uzavřený pracovní prostor Přesné kuličkové šrouby ve všech třech osách Standardní barva RAL 7024 / 7035 Čtvercové vedení na všech třech osách Chladicí systém pro nástroje Pro konvenční a CNC frézky: Vysokootáčkové vertikální vřeteno 8000 ot. / min Dělicí hlava s koníkem Vytahováky 3 kusy Návod na použití a programování Certifikát CE Sklopný stůl Držák nástrojů, frézovací trny a další Pro CNC frézky: 3 a 4 - čelisťové sklíčidlo pro dělicí hlavu Lineární pravítka pro 3 osy Drážkovací nástavce Strojní svěrák Vrtací hlava Elektronické ruční kolečko HR410 Nástrojová a obrobková sonda CNC otočný stůl (4. osa) CAD/CAM software

12 Vedení společnosti a výroba: FABRYKA OBRABIAREK PRECYZYJNYCH AVIA S. A. Ul. Siedlecka Varšava Polsko market@avia.com.pl Zastoupení pro ČR a SK: PILART s. r. o. Ericha Roučky Blansko Česká republika pilart@pilart.cz 12
