Solární kolektory. Kompletní příslušenství - viz zvláštní ceník C. Solární kolektory

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Solární kolektory. Kompletní příslušenství - viz zvláštní ceník C. Solární kolektory"

Transkript

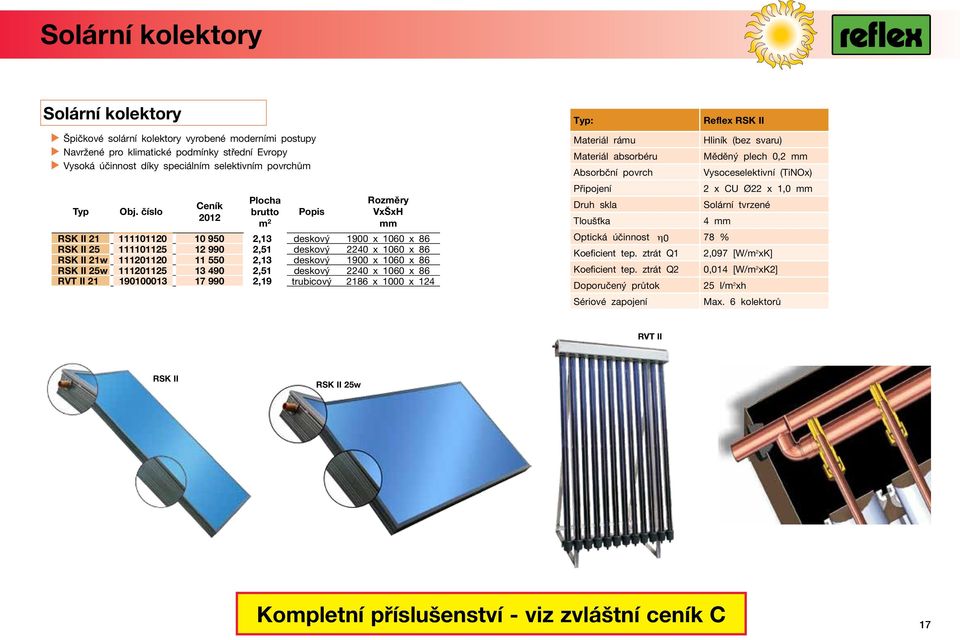

1 Solární kolektory Solární kolektory Špičkové solární kolektory vyrobené moderními postupy Navržené pro klimatické podmínky střední Evropy Vysoká účinnost díky speciálním selektivním povrchům Typ Obj. číslo Ceník 2012 Plocha brutto m 2 Popis Rozměry VxŠxH mm RSK II ,13 deskový 1900 x 1060 x 86 RSK II ,51 deskový 2240 x 1060 x 86 RSK II 21w ,13 deskový 1900 x 1060 x 86 RSK II 25w ,51 deskový 2240 x 1060 x 86 RVT II ,19 trubicový 2186 x 1000 x 124 Typ: Reflex RSK II Materiál rámu Hliník (bez svaru) Materiál absorbéru Měděný plech 0,2 mm Absorbční povrch Vysoceselektivní (TiNOx) Připojení 2 x CU Ø22 x 1,0 mm Druh skla Solární tvrzené Tloušťka 4 mm Optická účinnost ηη0 78 % Koeficient tep. ztrát Q1 2,097 [W/m 2 xk] Koeficient tep. ztrát Q2 0,014 [W/m 2 xk2] Doporučený průtok 25 l/m 2 xh Sériové zapojení Max. 6 kolektorů RVT II RSK II RSK II 25w Kompletní příslušenství - viz zvláštní ceník C 17

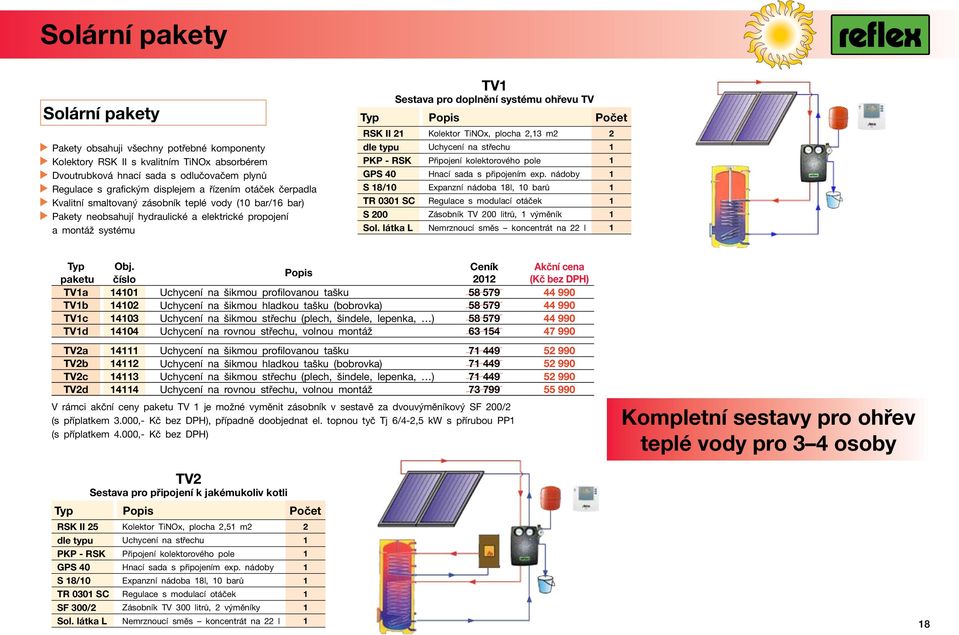

2 Solární pakety Solární pakety Pakety obsahuji všechny potřebné komponenty Kolektory RSK II s kvalitním TiNOx absorbérem Dvoutrubková hnací sada s odlučovačem plynů Regulace s grafickým displejem a řízením otáček čerpadla Kvalitní smaltovaný zásobník teplé vody (10 bar/16 bar) Pakety neobsahují hydraulické a elektrické propojení a montáž systému TV1 Sestava pro doplnění systému ohřevu TV Typ Popis Počet RSK II 21 Kolektor TiNOx, plocha 2,13 m2 2 dle typu Uchycení na střechu 1 PKP - RSK Připojení kolektorového pole 1 GPS 40 Hnací sada s připojením exp. nádoby 1 S 18/10 Expanzní nádoba 18l, 10 barů 1 TR 0301 SC Regulace s modulací otáček 1 S 200 Zásobník TV 200 litrů, 1 výměník 1 Sol. látka L Nemrznoucí směs koncentrát na 22 l 1 Typ Obj. Ceník Akční cena Popis paketu číslo 2012 (Kč bez DPH) TV1a Uchycení na šikmou profilovanou tašku TV1b Uchycení na šikmou hladkou tašku (bobrovka) TV1c Uchycení na šikmou střechu (plech, šindele, lepenka, ) TV1d Uchycení na rovnou střechu, volnou montáž TV2a Uchycení na šikmou profilovanou tašku TV2b Uchycení na šikmou hladkou tašku (bobrovka) TV2c Uchycení na šikmou střechu (plech, šindele, lepenka, ) TV2d Uchycení na rovnou střechu, volnou montáž V rámci akční ceny paketu TV 1 je možné vyměnit zásobník v sestavě za dvouvýměníkový SF 200/2 (s příplatkem 3.000,- Kč bez DPH), případně doobjednat el. topnou tyč Tj 6/4-2,5 kw s přírubou PP1 (s příplatkem 4.000,- Kč bez DPH) TV2 Sestava pro připojení k jakémukoliv kotli Typ Popis Počet RSK II 25 Kolektor TiNOx, plocha 2,51 m2 2 dle typu Uchycení na střechu 1 PKP - RSK Připojení kolektorového pole 1 GPS 40 Hnací sada s připojením exp. nádoby 1 S 18/10 Expanzní nádoba 18l, 10 barů 1 TR 0301 SC Regulace s modulací otáček 1 SF 300/2 Zásobník TV 300 litrů, 2 výměníky 1 Sol. látka L Nemrznoucí směs koncentrát na 22 l 1 Kompletní sestavy pro ohřev teplé vody pro 3 4 osoby 18

3 SOLÁRNÍ TECHNIKA CENÍK REFLEX 2012 C SOLÁRNÍ KOLEKTORY KOMPLETNÍ PŘÍSLUŠENSTVÍ SPOTŘEBIČE TEPLA Ceník 2012 platný od ceny jsou uvedeny bez DPH

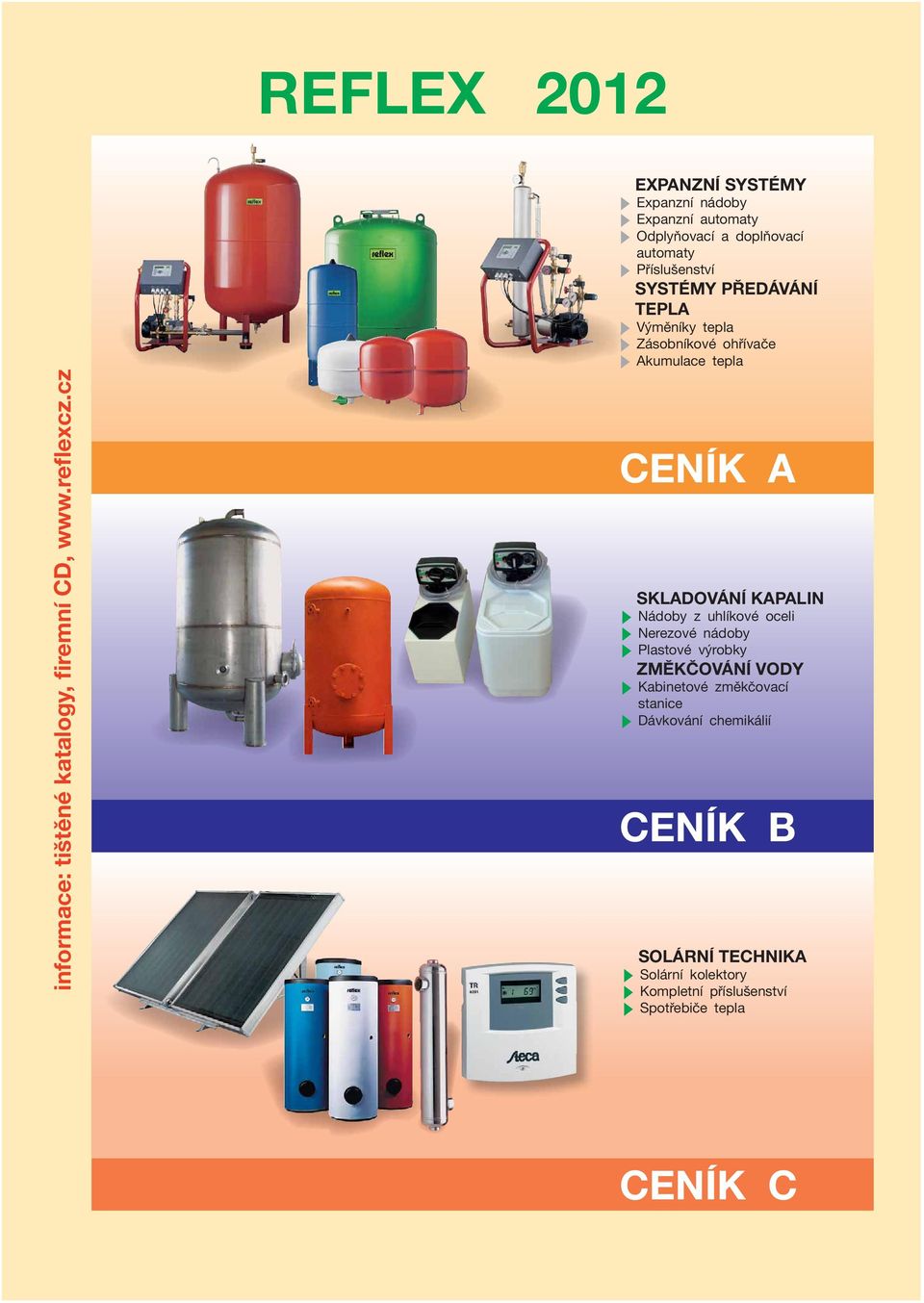

4 REFLEX 2012 informace: tištěné katalogy, firemní CD, EXPANZNÍ SYSTÉMY Expanzní nádoby Expanzní automaty Odplyňovací a doplňovací automaty Příslušenství SYSTÉMY PŘEDÁVÁNÍ TEPLA Výměníky tepla Zásobníkové ohřívače Akumulace tepla CENÍK A SKLADOVÁNÍ KAPALIN Nádoby z uhlíkové oceli Nerezové nádoby Plastové výrobky ZMĚKČOVÁNÍ VODY Kabinetové změkčovací stanice Dávkování chemikálií CENÍK B SOLÁRNÍ TECHNIKA Solární kolektory Kompletní příslušenství Spotřebiče tepla CENÍK C

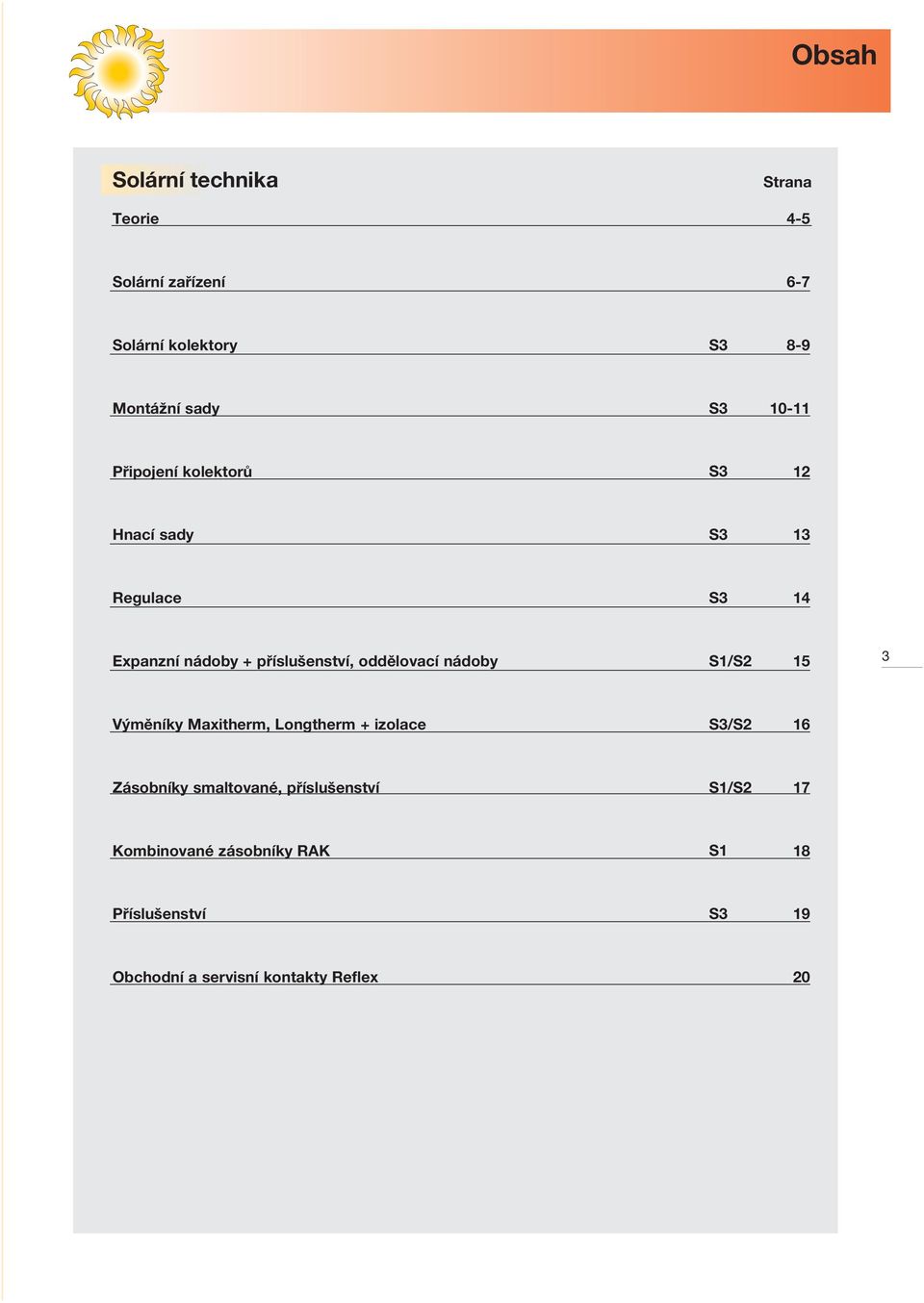

5 Obsah Solární technika Strana Teorie 4-5 Solární zařízení 6-7 Solární kolektory S3 8-9 Montážní sady S Připojení kolektorů S3 12 Hnací sady S3 13 Regulace S3 14 Expanzní nádoby příslušenství, oddělovací nádoby S1/S Výměníky Maxitherm, Longtherm izolace S3/S2 16 Zásobníky smaltované, příslušenství S1/S2 17 Kombinované zásobníky RAK S1 18 Příslušenství S3 19 Obchodní a servisní kontakty Reflex 20

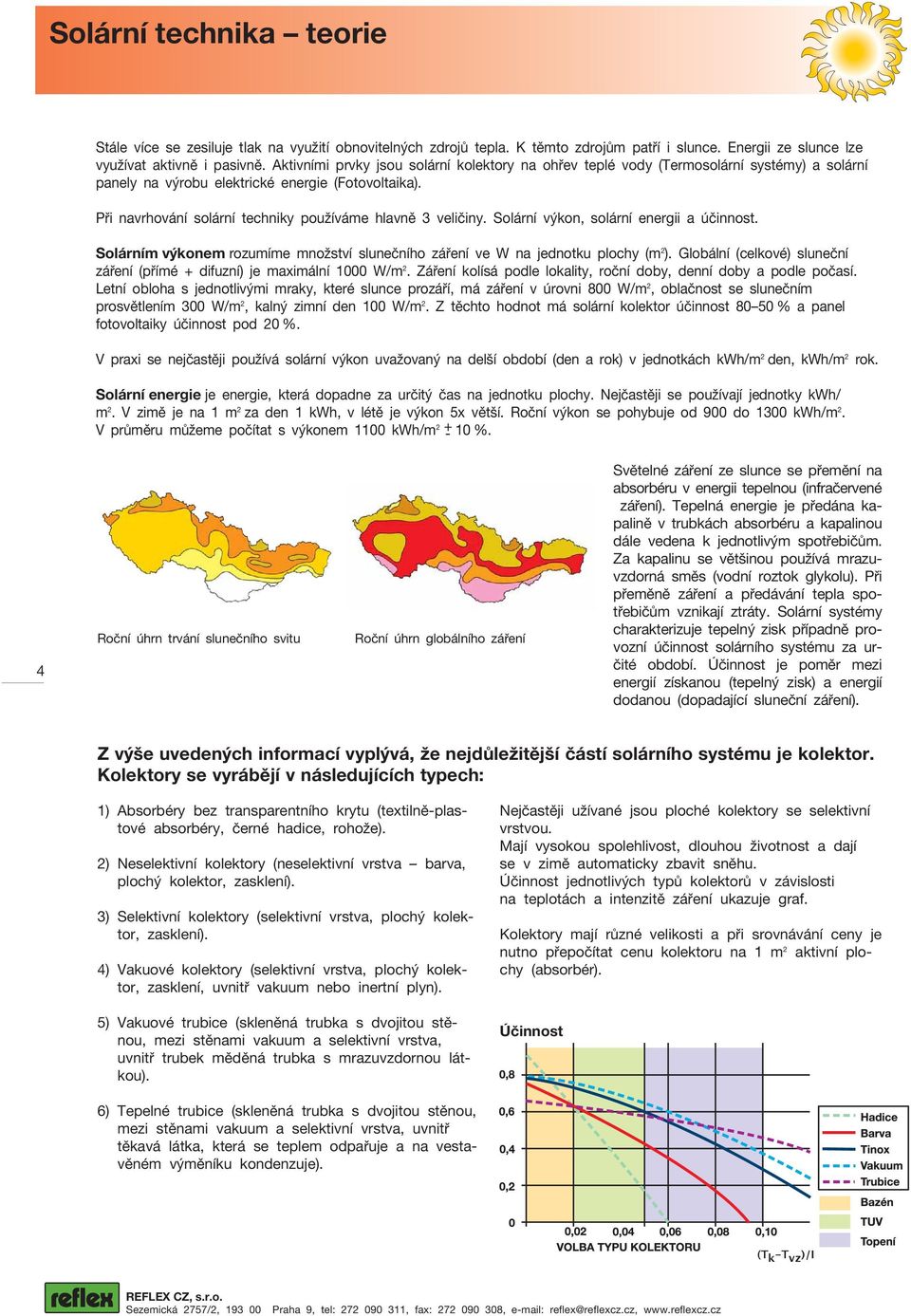

6 Solární technika teorie Stále více se zesiluje tlak na využití obnovitelných zdrojů tepla. K těmto zdrojům patří i slunce. Energii ze slunce lze využívat aktivně i pasivně. Aktivními prvky jsou solární kolektory na ohřev teplé vody (Termosolární systémy) a solární panely na výrobu elektrické energie (Fotovoltaika). Při navrhování solární techniky používáme hlavně 3 veličiny. Solární výkon, solární energii a účinnost. Solárním výkonem rozumíme množství slunečního záření ve W na jednotku plochy (m 2 ). Globální (celkové) sluneční záření (přímé difuzní) je maximální 1000 W/m 2. Záření kolísá podle lokality, roční doby, denní doby a podle počasí. Letní obloha s jednotlivými mraky, které slunce prozáří, má záření v úrovni 800 W/m 2, oblačnost se slunečním prosvětlením 300 W/m 2, kalný zimní den 100 W/m 2. Z těchto hodnot má solární kolektor účinnost % a panel fotovoltaiky účinnost pod 20 %. V praxi se nejčastěji používá solární výkon uvažovaný na delší období (den a rok) v jednotkách kwh/m 2 den, kwh/m 2 rok. Solární energie je energie, která dopadne za určitý čas na jednotku plochy. Nejčastěji se používají jednotky kwh/ m 2. V zimě je na 1 m 2 za den 1 kwh, v létě je výkon 5x větší. Roční výkon se pohybuje od 900 do 1300 kwh/m 2. V průměru můžeme počítat s výkonem 1100 kwh/m 2-10 %. 4 Roční úhrn trvání slunečního svitu Roční úhrn globálního záření Světelné záření ze slunce se přemění na absorbéru v energii tepelnou (infračervené záření). Tepelná energie je předána kapalině v trubkách absorbéru a kapalinou dále vedena k jednotlivým spotřebičům. Za kapalinu se většinou používá mrazuvzdorná směs (vodní roztok glykolu). Při přeměně záření a předávání tepla spotřebičům vznikají ztráty. Solární systémy charakterizuje tepelný zisk případně provozní účinnost solárního systému za určité období. Účinnost je poměr mezi energií získanou (tepelný zisk) a energií dodanou (dopadající sluneční záření). Z výše uvedených informací vyplývá, že nejdůležitější částí solárního systému je kolektor. Kolektory se vyrábějí v následujících typech: 1) Absorbéry bez transparentního krytu (textilně-plastové absorbéry, černé hadice, rohože). 2) Neselektivní kolektory (neselektivní vrstva barva, plochý kolektor, zasklení). 3) Selektivní kolektory (selektivní vrstva, plochý kolektor, zasklení). 4) Vakuové kolektory (selektivní vrstva, plochý kolektor, zasklení, uvnitř vakuum nebo inertní plyn). 5) Vakuové trubice (skleněná trubka s dvojitou stěnou, mezi stěnami vakuum a selektivní vrstva, uvnitř trubek měděná trubka s mrazuvzdornou látkou). Nejčastěji užívané jsou ploché kolektory se selektivní vrstvou. Mají vysokou spolehlivost, dlouhou životnost a dají se v zimě automaticky zbavit sněhu. Účinnost jednotlivých typů kolektorů v závislosti na teplotách a intenzitě záření ukazuje graf. Kolektory mají různé velikosti a při srovnávání ceny je nutno přepočítat cenu kolektoru na 1 m 2 aktivní plochy (absorbér). Účinnost 6) Tepelné trubice (skleněná trubka s dvojitou stěnou, mezi stěnami vakuum a selektivní vrstva, uvnitř těkavá látka, která se teplem odpařuje a na vestavěném výměníku kondenzuje). (T k -T vz )/I

7 Solární technika teorie Teoreticky možný zisk ze slunečního záření je dále snížen řadou faktorů: 1) Typem kolektorů, jejich vlastnostmi a jejich účinností. 2) Vztahem mezi okolní teplotou a požadovanou teplotou spotřebiče. 3) Ztrátou tepla. 4) Orientací kolektorů (odchylka od jihu) (nejlépe jih, lze i jihovýchod a jihozápad, nikdy ne sever). 5) Sklonem kolektorů (celoročně doporučujme 45, v zimě strmější, v létě plošší sklon). 6) Stupněm znečištění atmosféry a kolektorů. 7) Lokalizací (vliv nadmořské výšky, klimatu, zeměpisné šířky a délky). Montáž se provádí na střechu, do střechy nebo na podpůrné konstrukce (štítová zeď, plochá střecha). Doporučujeme, aby montáž prováděla odborně proškolená firma, protože solární zařízení pracuje (na zvyklosti v domácnosti) s vyššími parametry vysoký tlak (6 10 barů), vysoká teplota ( C), elektrické připojení, instalace ve výškách. Kromě kolektorů je nutné vybavit systém i vhodnou regulací a hnací sadou (čerpadlo a pojistné prvky). K tomu přistupuje celá řada nutných komponentů. 5 V domácnosti můžeme použít sluneční teplo na 3 typy spotřebičů: 1) Přípravu teplé užitkové vody (TV). 2) Podporu topení akumulace (AKU). 3) Ohřev bazénové vody (BAZ). Osvědčené je využití na ohřev TV, eventuálně použít přebytky na BAZ (ušetříte až 60 % ročních nákladů na ohřev vody). Nebo instalace pouze pro bazén (neexistuje levnější způsob ohřevu). Pokud chcete použít teplo na podporu topení, používají se speciální solární akumulátory tepla, kde se TV ohřívá průtokem. Z grafu je vidět, že v našich klimatických podmínkách sluneční kolektory mohou pomoci s temperací objektu, ale v žádném případě se nedá uvažovat o plnohodnotném vytápění.

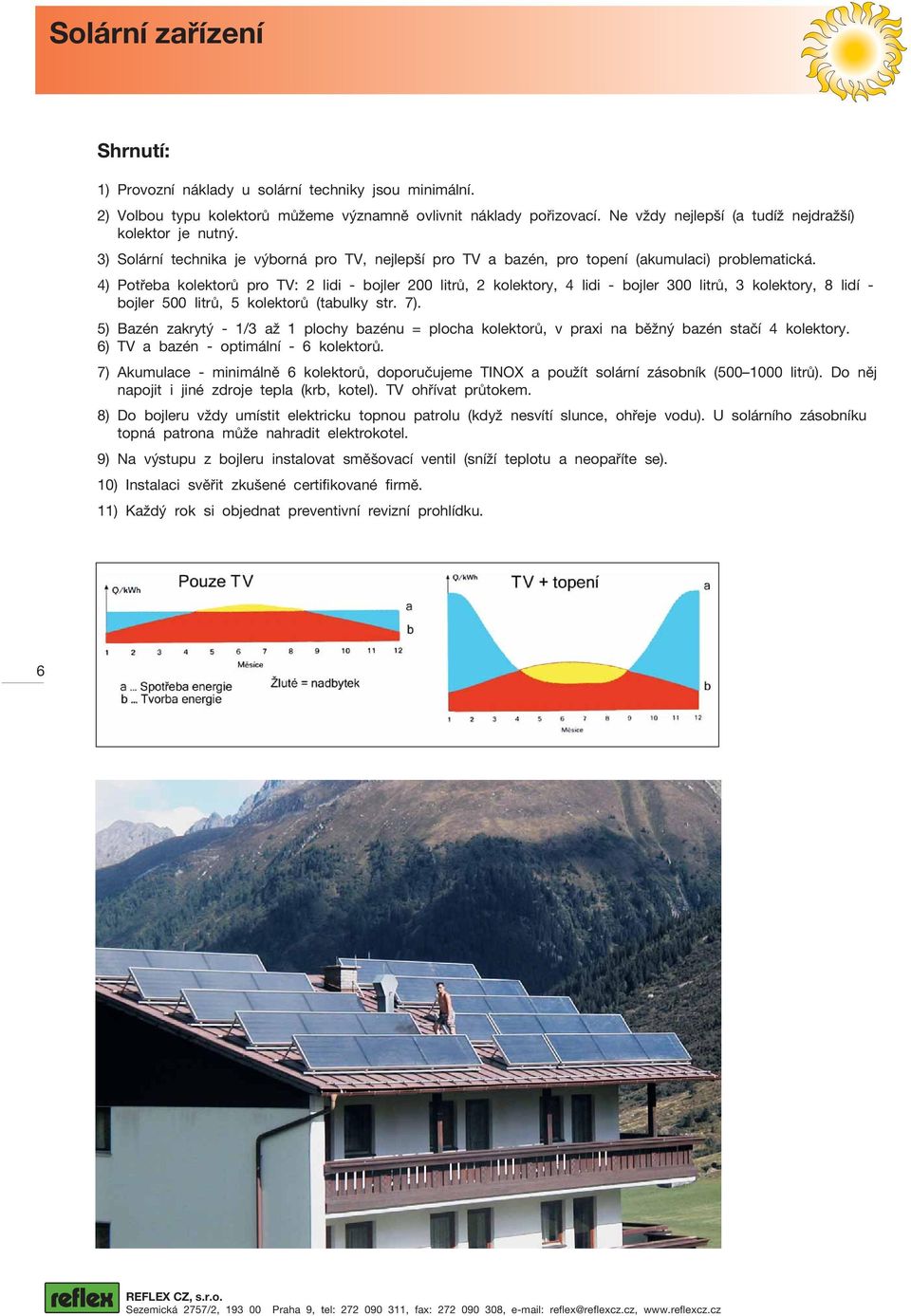

8 Solární zařízení Shrnutí: 1) Provozní náklady u solární techniky jsou minimální. 2) Volbou typu kolektorů můžeme významně ovlivnit náklady pořizovací. Ne vždy nejlepší (a tudíž nejdražší) kolektor je nutný. 3) Solární technika je výborná pro TV, nejlepší pro TV a bazén, pro topení (akumulaci) problematická. 4) Potřeba kolektorů pro TV: 2 lidi - bojler 200 litrů, 2 kolektory, 4 lidi - bojler 300 litrů, 3 kolektory, 8 lidí - bojler 500 litrů, 5 kolektorů (tabulky str. 7). 5) Bazén zakrytý - 1/3 až 1 plochy bazénu = plocha kolektorů, v praxi na běžný bazén stačí 4 kolektory. 6) TV a bazén - optimální - 6 kolektorů. 7) Akumulace - minimálně 6 kolektorů, doporučujeme TINOX a použít solární zásobník ( litrů). Do něj napojit i jiné zdroje tepla (krb, kotel). TV ohřívat průtokem. 8) Do bojleru vždy umístit elektricku topnou patrolu (když nesvítí slunce, ohřeje vodu). U solárního zásobníku topná patrona může nahradit elektrokotel. 9) Na výstupu z bojleru instalovat směšovací ventil (sníží teplotu a neopaříte se). 10) Instalaci svěřit zkušené certifikované firmě. 11) Každý rok si objednat preventivní revizní prohlídku. 6

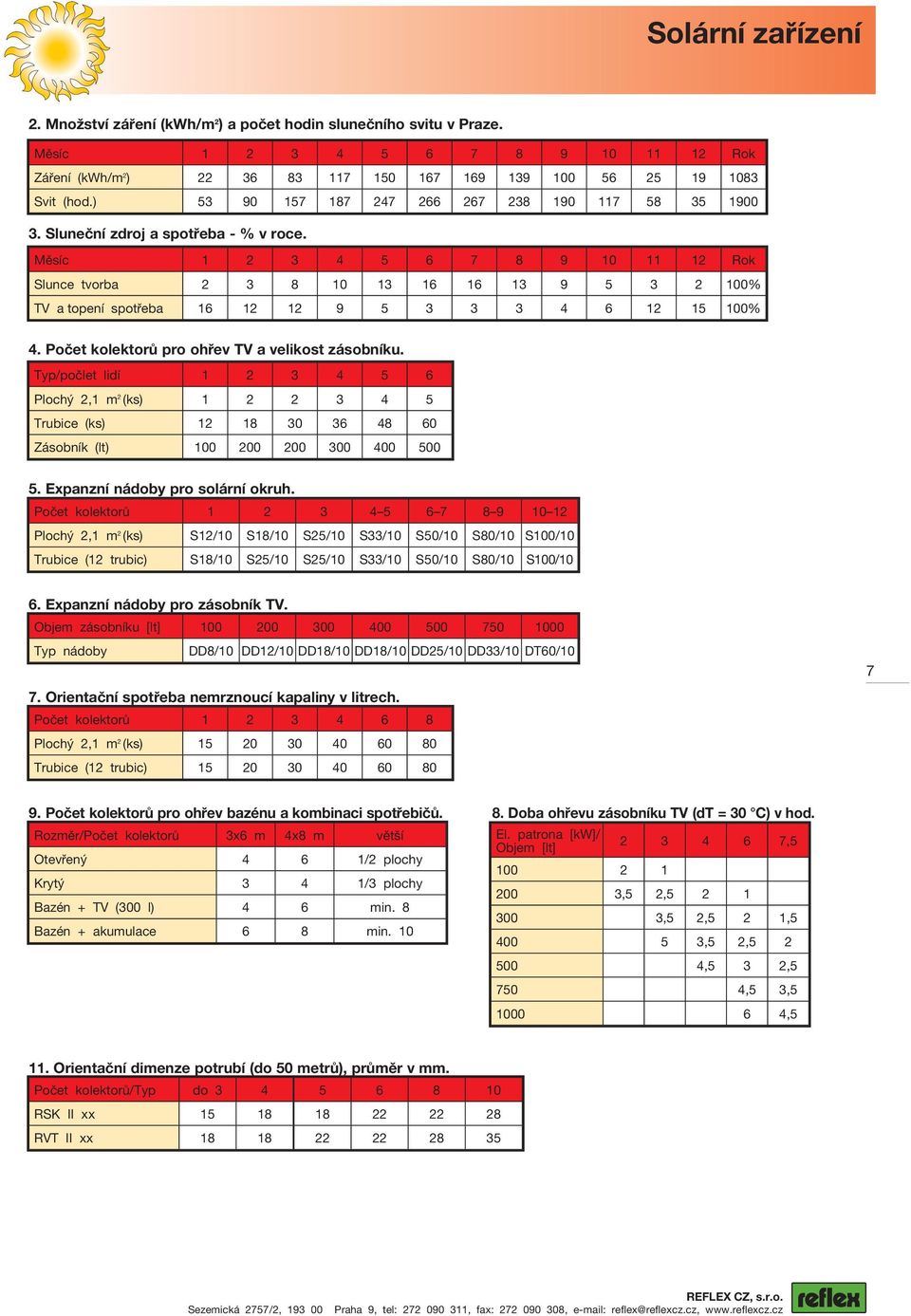

9 Solární zařízení 2. Množství záření (kwh/m 2 ) a počet hodin slunečního svitu v Praze. M ěsíc Rok Záření (kwh/m 2 ) Svit (hod.) Sluneční zdroj a spotřeba - % v roce. Měsíc Rok Slunce tvorba % TV a topení spotřeba % 4. Počet kolektorů pro ohřev TV a velikost zásobníku. Typ/počlet lidí Plochý 2,1 m 2 (ks) Trubice (ks) Zásobník (lt) Expanzní nádoby pro solární okruh. Počet kolektorů Plochý 2,1 m 2 (ks) S12/10 S18/10 S25/10 S33/10 S50/10 S80/10 S100/10 Trubice (12 trubic) S18/10 S25/10 S25/10 S33/10 S50/10 S80/10 S100/10 6. Expanzní nádoby pro zásobník TV. Objem zásobníku [lt] Typ nádoby DD8/10 DD12/10 DD18/10 DD18/10 DD25/10 DD33/10 DT60/10 7. Orientační spotřeba nemrznoucí kapaliny v litrech. Počet kolektorů Plochý 2,1 m 2 (ks) Trubice (12 trubic) Počet kolektorů pro ohřev bazénu a kombinaci spotřebičů. Rozměr/Počet kolektorů 3x6 m 4x8 m větší Otevřený 4 6 1/2 plochy Krytý 3 4 1/3 plochy Bazén TV (300 l) 4 6 min. 8 Bazén akumulace 6 8 min Doba ohřevu zásobníku TV (dt = 30 C) v hod. El. patrona [kw]/ Objem [lt] , ,5 2, ,5 2,5 2 1, ,5 2, ,5 3 2, ,5 3, ,5 11. Orientační dimenze potrubí (do 50 metrů), průměr v mm. Počet kolektorů/typ do RSK II xx RVT II xx

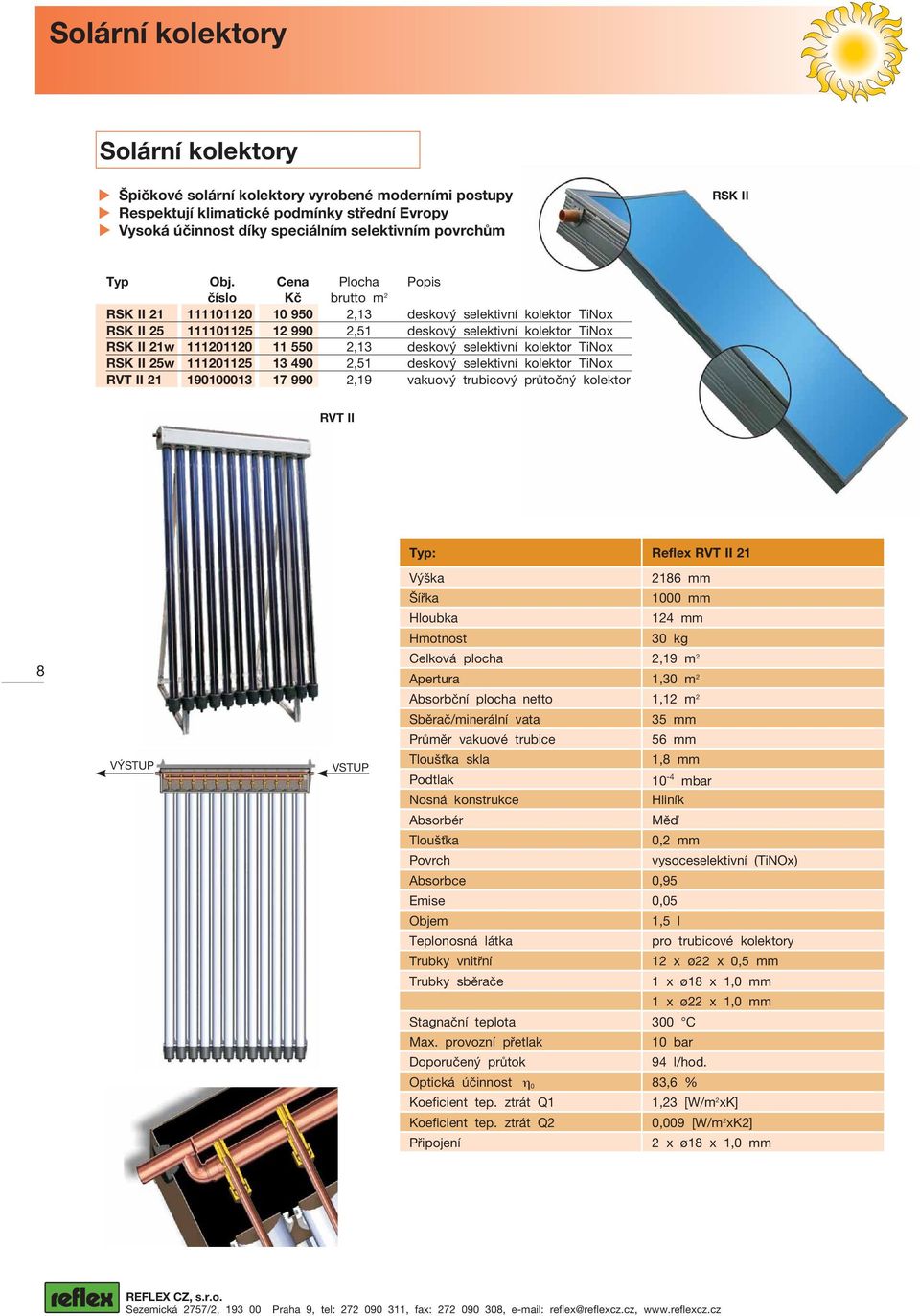

10 Solární kolektory Solární kolektory Špičkové solární kolektory vyrobené moderními postupy Respektují klimatické podmínky střední Evropy Vysoká účinnost díky speciálním selektivním povrchům RSK II Typ Obj. Cena Plocha Popis číslo Kč brutto m 2 RSK II ,13 deskový selektivní kolektor TiNox RSK II ,51 deskový selektivní kolektor TiNox RSK II 21w ,13 deskový selektivní kolektor TiNox RSK II 25w ,51 deskový selektivní kolektor TiNox RVT II ,19 vakuový trubicový průtočný kolektor RVT II Typ: Reflex RVT II 21 Výška Šířka Hloubka Hmotnost 2186 mm 1000 mm 124 mm 30 kg 8 Celková plocha 2,19 m 2 Apertura 1,30 m 2 VÝSTUP VSTUP Absorbční plocha netto 1,12 m 2 Sběrač/minerální vata 35 mm Průměr vakuové trubice 56 mm Tloušťka skla 1,8 mm Podtlak 10-4 mbar Nosná konstrukce Hliník Absorbér Měď Tloušťka 0,2 mm Povrch vysoceselektivní (TiNOx) Absorbce 0,95 Emise 0,05 Objem 1,5 l Teplonosná látka pro trubicové kolektory Trubky vnitřní 12 x ø22 x 0,5 mm Trubky sběrače 1 x ø18 x 1,0 mm 1 x ø22 x 1,0 mm Stagnační teplota 300 C Max. provozní přetlak 10 bar Doporučený průtok 94 l/hod. Optická účinnost η 0 83,6 % Koeficient tep. ztrát Q1 1,23 [W/m 2 xk] Koeficient tep. ztrát Q2 0,009 [W/m 2 xk2] Připojení 2 x ø18 x 1,0 mm

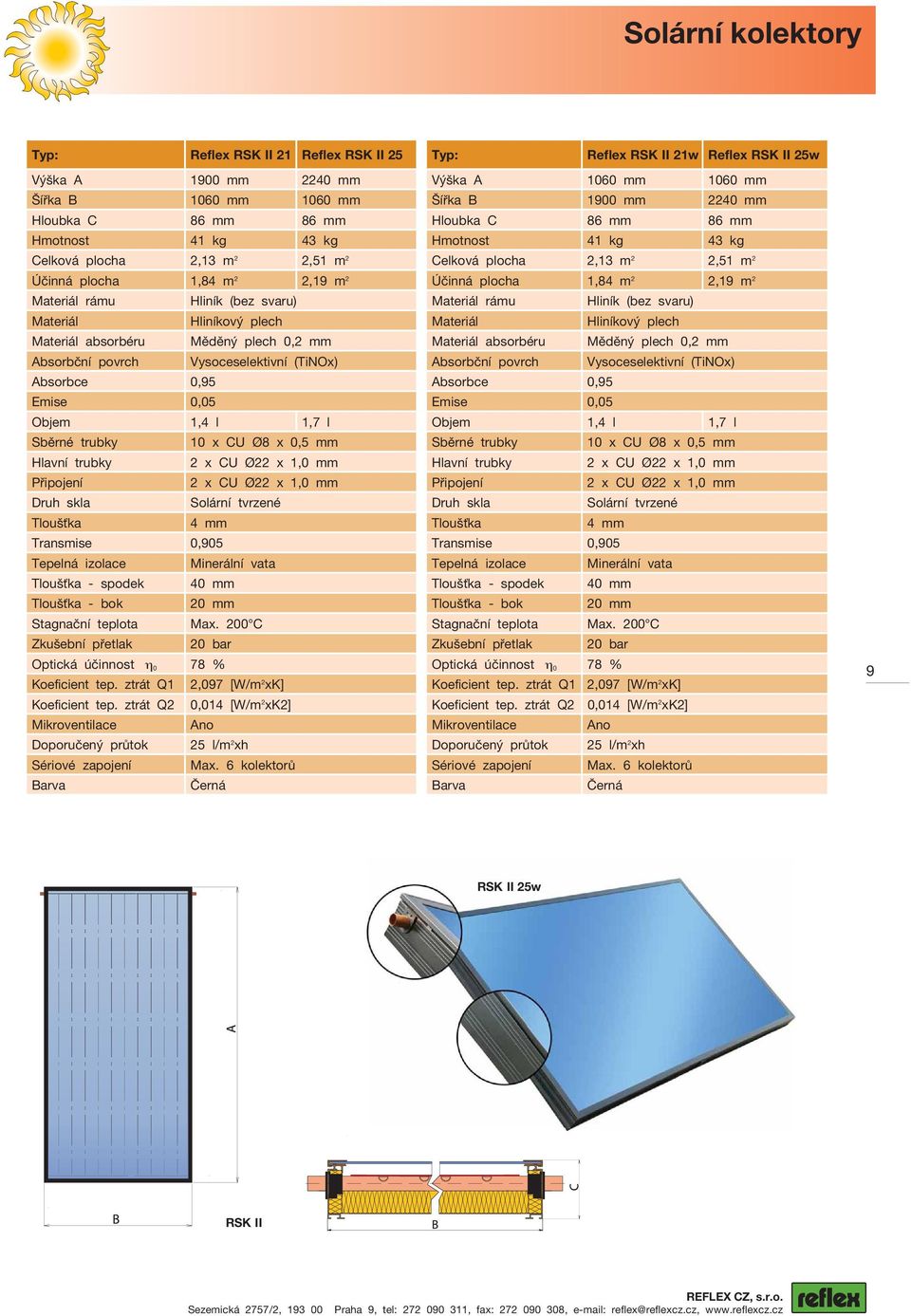

11 Solární kolektory Typ: Reflex RSK II 21 Reflex RSK II 25 Výška A 1900 mm 2240 mm Šířka B 1060 mm 1060 mm Hloubka C 86 mm 86 mm Hmotnost 41 kg 43 kg Celková plocha 2,13 m 2 2,51 m 2 Účinná plocha 1,84 m 2 2,19 m 2 Materiál rámu Hliník (bez svaru) Materiál Hliníkový plech Materiál absorbéru Měděný plech 0,2 mm Absorbční povrch Vysoceselektivní (TiNOx) Absorbce 0,95 Emise 0,05 Objem 1,4 l 1,7 l Sběrné trubky 10 x CU Ø8 x 0,5 mm Hlavní trubky 2 x CU Ø22 x 1,0 mm Připojení 2 x CU Ø22 x 1,0 mm Druh skla Solární tvrzené Tloušťka 4 mm Transmise 0,905 Tepelná izolace Minerální vata Tloušťka - spodek 40 mm Tloušťka - bok 20 mm Stagnační teplota Max. 200 C Zkušební přetlak 20 bar Optická účinnost η 0 78 % Koeficient tep. ztrát Q1 2,097 [W/m 2 xk] Koeficient tep. ztrát Q2 0,014 [W/m 2 xk2] Mikroventilace Ano Doporučený průtok 25 l/m 2 xh Sériové zapojení Max. 6 kolektorů Barva Černá Typ: Reflex RSK II 21w Reflex RSK II 25w Výška A 1060 mm 1060 mm Šířka B 1900 mm 2240 mm Hloubka C 86 mm 86 mm Hmotnost 41 kg 43 kg Celková plocha 2,13 m 2 2,51 m 2 Účinná plocha 1,84 m 2 2,19 m 2 Materiál rámu Hliník (bez svaru) Materiál Hliníkový plech Materiál absorbéru Měděný plech 0,2 mm Absorbční povrch Vysoceselektivní (TiNOx) Absorbce 0,95 Emise 0,05 Objem 1,4 l 1,7 l Sběrné trubky 10 x CU Ø8 x 0,5 mm Hlavní trubky 2 x CU Ø22 x 1,0 mm Připojení 2 x CU Ø22 x 1,0 mm Druh skla Solární tvrzené Tloušťka 4 mm Transmise 0,905 Tepelná izolace Minerální vata Tloušťka - spodek 40 mm Tloušťka - bok 20 mm Stagnační teplota Max. 200 C Zkušební přetlak 20 bar Optická účinnost η 0 78 % Koeficient tep. ztrát Q1 2,097 [W/m 2 xk] Koeficient tep. ztrát Q2 0,014 [W/m 2 xk2] Mikroventilace Ano Doporučený průtok 25 l/m 2 xh Sériové zapojení Max. 6 kolektorů Barva Černá 9 RSK II 25w RSK II

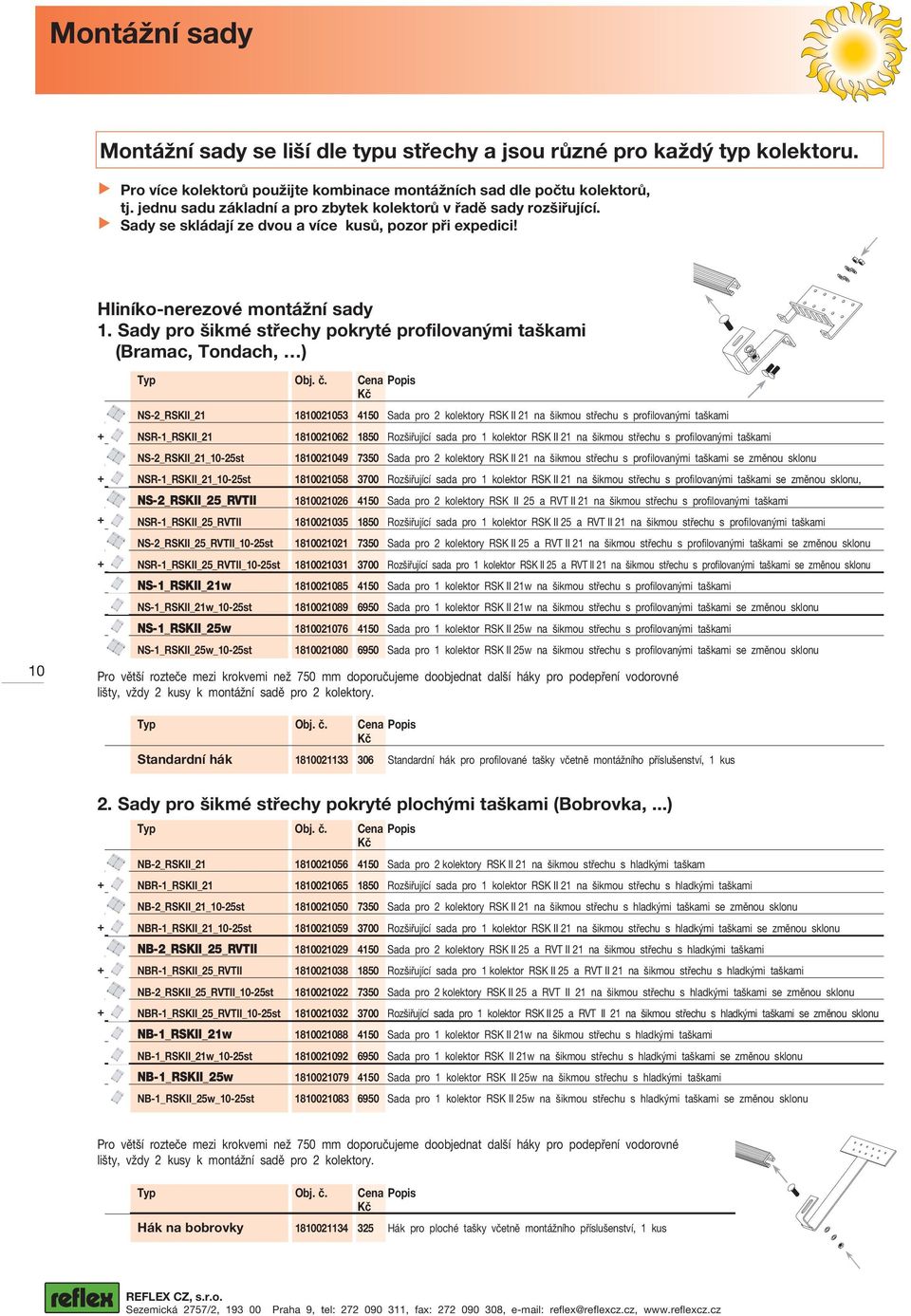

12 Montážní sady Montážní sady se liší dle typu střechy a jsou různé pro každý typ kolektoru. Pro více kolektorů použijte kombinace montážních sad dle počtu kolektorů, tj. jednu sadu základní a pro zbytek kolektorů v řadě sady rozšiřující. Sady se skládají ze dvou a více kusů, pozor při expedici! Hliníko-nerezové montážní sady 1. Sady pro šikmé střechy pokryté profilovanými taškami (Bramac, Tondach, ) 10 Typ Obj. č. Cena Popis Kč NS-2_RSKII_21 NSR-1_RSKII_21 NS-2_RSKII_21_10-25st NSR-1_RSKII_21_10-25st NS-2_RSKII_25_RVTII NSR-1_RSKII_25_RVTII NS-2_RSKII_25_RVTII_10-25st NSR-1_RSKII_25_RVTII_10-25st NS-1_RSKII_21w NS-1_RSKII_21w_10-25st NS-1_RSKII_25w NS-1_RSKII_25w_10-25st Sada pro 2 kolektory RSK II 21 na šikmou střechu s profilovanými taškami Rozšiřující sada pro 1 kolektor RSK II 21 na šikmou střechu s profilovanými taškami Sada pro 2 kolektory RSK II 21 na šikmou střechu s profilovanými taškami se změnou sklonu Rozšiřující sada pro 1 kolektor RSK II 21 na šikmou střechu s profilovanými taškami se změnou sklonu, Sada pro 2 kolektory RSK II 25 a RVT II 21 na šikmou střechu s profilovanými taškami Rozšiřující sada pro 1 kolektor RSK II 25 a RVT II 21 na šikmou střechu s profilovanými taškami Sada pro 2 kolektory RSK II 25 a RVT II 21 na šikmou střechu s profilovanými taškami se změnou sklonu Rozšiřující sada pro 1 kolektor RSK II 25 a RVT II 21 na šikmou střechu s profilovanými taškami se změnou sklonu Sada pro 1 kolektor RSK II 21w na šikmou střechu s profilovanými taškami Sada pro 1 kolektor RSK II 21w na šikmou střechu s profilovanými taškami se změnou sklonu Sada pro 1 kolektor RSK II 25w na šikmou střechu s profilovanými taškami Sada pro 1 kolektor RSK II 25w na šikmou střechu s profilovanými taškami se změnou sklonu Pro větší rozteče mezi krokvemi než 750 mm doporučujeme doobjednat další háky pro podepření vodorovné lišty, vždy 2 kusy k montážní sadě pro 2 kolektory. Typ Obj. č. Cena Popis Kč Standardní hák Standardní hák pro profilované tašky včetně montážního příslušenství, 1 kus 2. Sady pro šikmé střechy pokryté plochými taškami (Bobrovka,...) Typ Obj. č. Cena Popis Kč NB-2_RSKII_21 NBR-1_RSKII_21 NB-2_RSKII_21_10-25st NBR-1_RSKII_21_10-25st NB-2_RSKII_25_RVTII NBR-1_RSKII_25_RVTII NB-2_RSKII_25_RVTII_10-25st NBR-1_RSKII_25_RVTII_10-25st NB-1_RSKII_21w NB-1_RSKII_21w_10-25st NB-1_RSKII_25w NB-1_RSKII_25w_10-25st Sada pro 2 kolektory RSK II 21 na šikmou střechu s hladkými taškam Rozšiřující sada pro 1 kolektor RSK II 21 na šikmou střechu s hladkými taškami Sada pro 2 kolektory RSK II 21 na šikmou střechu s hladkými taškami se změnou sklonu Rozšiřující sada pro 1 kolektor RSK II 21 na šikmou střechu s hladkými taškami se změnou sklonu Sada pro 2 kolektory RSK II 25 a RVT II 21 na šikmou střechu s hladkými taškami Rozšiřující sada pro 1 kolektor RSK II 25 a RVT II 21 na šikmou střechu s hladkými taškami Sada pro 2 kolektory RSK II 25 a RVT II 21 na šikmou střechu s hladkými taškami se změnou sklonu Rozšiřující sada pro 1 kolektor RSK II 25 a RVT II 21 na šikmou střechu s hladkými taškami se změnou sklonu Sada pro 1 kolektor RSK II 21w na šikmou střechu s hladkými taškami Sada pro 1 kolektor RSK II 21w na šikmou střechu s hladkými taškami se změnou sklonu Sada pro 1 kolektor RSK II 25w na šikmou střechu s hladkými taškami Sada pro 1 kolektor RSK II 25w na šikmou střechu s hladkými taškami se změnou sklonu Pro větší rozteče mezi krokvemi než 750 mm doporučujeme doobjednat další háky pro podepření vodorovné lišty, vždy 2 kusy k montážní sadě pro 2 kolektory. Typ Obj. č. Cena Popis Kč Hák na bobrovky Hák pro ploché tašky včetně montážního příslušenství, 1 kus

13 Montážní sady 3. Sady pro šikmé střechy pokryté plechem, šablonami apod. Typ Obj. č. Cena Popis Kč NP-2_RSKII_21 NPR-1_RSKII_21 NP-2_RSKII_21_10-25st NPR-1_RSKII_21_10-25st NP-2_RSKII_25_RVTII NPR-1_RSKII_25_RVTII NP-2_RSKII_RVTII_25_10-25st NPR-1_RSKII_25_RVTII_10-25st NP-1_RSKII_21w NP-1_RSKII_21w_10-25st NP-1_RSKII_25w NP-1_RSKII_25w_10-25st Sada pro 2 kolektory RSK II 21 na šikmou plechovou, šindelovou střechu Rozšiřující sada pro 1 kolektor RSK II 21 na šikmou plechovou, šindelovou střechu Sada pro 2 kolektory RSK II 21 na šikmou plechovou, šindelovou střechu se změnou sklonu Rozšiřující sada pro 1 kolektor RSK II 21 na šikmou plechovou, šindelovou střechu se změnou sklonu Sada pro 2 kolektory RSK II 25 a RVT II 21 na šikmou plechovou, šindelovou střechu Rozšiřující sada pro 1 kolektor RSK II 25 a RVT II 21 na šikmou plechovou, šindelovou střechu Sada pro 2 kolektory RSK II 25 a RVT II 21 na šikmou plechovou, šindelovou střechu se změnou sklonu Rozšiřující sada pro 1 kolektor RSK II 25 a RVT II 21 na šikmou plechovou, šindelovou střechu se změnou sklonu Sada pro 1 kolektor RSK II 21w na šikmou plechovou, šindelovou střechu Sada pro 1 kolektor RSK II 21w na šikmou plechovou, šindelovou střechu se změnou sklonu Sada pro 1 kolektor RSK II 25w na šikmou plechovou, šindelovou střechu Sada pro 1 kolektor RSK II 25w na šikmou plechovou, šindelovou střechu se změnou sklonu 4. Sady pro rovné střechy, volnou montáž Typ Obj. č. Cena Popis Kč V-2_RSKII_ Sada pro 2 kolektory RSK II 21 na plochou střechu, volnou montáž VR-1_RSKII_ Rozšiřující sada pro 1 kolektor RSK II 21 na plochou střechu, volnou montáž V-2_RSKII_25_RVTII Sada pro 2 kolektory RSK II 25 a RVT II 21 na plochou střechu, volnou montáž VR-1_RSKII_25_RVTII Rozšiřující sada pro 1 kolektor RSK II 25 a RVT II 21 na plochou střechu, volnou montáž V-1_RSKII_21w Sada pro 1 kolektor RSK II 21w na plochou střechu, stěnu a volnou montáž V-1_RSKII_25w Sada pro 1 kolektor RSK II 25w na plochou střechu, stěnu a volnou montáž 11 Uchycení montážních sad musí být provedeno ze strany stavby dle specifických podmínek. Před montáží doporučujeme konzultaci se statikem, nebo stavařem.

14 Připojení kolektorů Připojení kolektorů Typ Obj. č. Cena Kč Popis PKP - RSK II Připojovací sada kolektorového pole pro kolektory řady RSK II PKP - RVT II Připojovací sada kolektorového pole pro kolektory řady RVT II T 1/2 S Kvalitní automatický odvzdušňovací ventil Extop solar pro solární systémy, připojení 1/2 PR Propojení kolektorů RSK II PR Propojení kolektorů RVT II a PKP-RSK II a Připojení kolektorového pole pro kolektory řady RSK II. Obsahuje připojovací kříž s jímkou pro čidlo a odvzdušněním, koleno 90, 2 připojovací vlnovce s izolací délka 1 metr a jedno propojení mezi kolektory. Průměr připojení a propojení je 22 mm. b Připojení kolektorového pole pro kolektory řady RVT II. Obsahuje připojovací kříž s jímkou pro čidlo a odvzdušněním, koleno 90, 2 připojovací vlnovce s izolací délka 1 metr a jedno propojení mezi kolektory. Průměr připojení a propojení je 18 mm. 12 b PKP - RVT II c Propojení kolektorů řady RSK II a RVT II. Je obsahem připojení kolektorového pole. d Automatický ručně kompletovaný odvzdušňovací ventil 1/2 pro solární systémy, 180 C, 10 barů. c PR xx d T 1/2 S

15 Hnací sady Hnací sady Kompaktní jednotka s integrovanými hydraulickými komponenty solárního okruhu Konstrukce odolná vůči vysokým teplotám a koncentracím nemrznoucí směsi na bázi glykolu Montáž pomocí svěrných kroužků Cu 22 součástí dodávky Připojení expanzní nádoby 3/4 s držákem a servisní armaturou součástí dodávky Typ Obj. Cena Pozn. Rozměr Výtlak Připojení číslo Kč čerpadla GPS Single jednotrubková hnací sada 4 m 2 x 22 mm GPS dvoutrubková hnací sada 420 x 250 x m 4 x 22 mm GPS dvoutrubková hnací sada 420 x 250 x m 4 x 22 mm GPS dvoutrubková hnací sada 420 x 250 x m 4 x 22 mm a Hnací sada GPS Single a Jednotrubková hnací sada pro umístění na zpátečku do kolektorů. Obsahuje čerpadlo s výtlakem 4 metry, kulový kohout s teploměrem, brzdu samotíže, průtokoměr se škrcenim, pojistnou sadu 6 barů s manometrem, držák a připojení expanzní nádoby 3/4. Připojení na svěrné kroužky 22 mm součástí dodávky. Určena pro jednodušší instalace, nebo jako doplňková hnací sada pro další kolektorová pole (obvykle s jinou orientací). Doporučena pro pole max. 4 kolektorů v sérii. b Hnací sada GPS xx b Dvoutrubková hnací sada. Obsahuje čerpadlo s výtlakem 4 7 metrů dle typu, kulový kohout s teploměrem, brzdu samotíže, průtokoměr se škrcenim, pojistnou sadu 6 barů s manometrem, držák a připojení expanzní nádoby 3/4. Připojení na svěrné kroužky 22 mm součástí dodávky. Na výstupní trubce z kolektorů dále obsahuje odlučovač vzduchu pro jednoduché odvzdušnění solárního systému. GPS 40 je doporučena pro pole max. 4 kolektorů v sérii, GPS 60 a GPS 70 dle hydraulických ztrát pro systémy s max. 18 kolektory. 13 [m] Charakteristika čerpadla ST 15/4 (GPS 40) M I N M A X Charakteristika čerpadla ST 15/6 (GPS 60) Charakteristika čerpadla ST 15/7 (GPS 70) [m] [m] MIN MAX MIN MAX

16 Regulace Regulace Řídí činnost solárního systému Informuje o provozních stavech U možňuje nastavení požadovaných hodnot a b Typ Obj. Cena číslo Kč a TR b TR 0301 SC c TR d TR 0603 MC e PT f OP e f c d 14 a Regulace se 2 vstupy a 1 výstupem Regulátor může řídit solární systém s 1 kolektorovým polem a 1 zásobníkem. Regulátor má 1 přepínač ruční nebo automatický režim. Funkce: maximální dovolená teplota zásobníku, funkce vakuových kolektorů, odmrazovací funkce, Funkce: holiday a s nastaveným ochlazováním, volba C nebo F. LCD displej v případě poruchy přejde ze žlutozelené barvy na červenou. V ceně jsou dvě čidla PT b Regulace SC se 3 vstupy a 1 výstupem Verze regulátoru, kde výstupní relé je nahrazeno triakem (200 W), který umožňuje řízení otáček napojeného oběhového čerpadla solárního okruhu. Regulátor navíc monitoruje provozní hodiny. Funkce: maximální dovolená teplota zásobníku, funkce vakuových kolektorů, odmrazovací funkce, funkce holiday a s nastaveným ochlazováním, volba C nebo F. V ceně jsou dvě čidla PT c Regulace se 6 vstupy a 3 výstupy Regulátor s 15 předdefinovanými systémy a množstvím přídavných funkcí umožňuje zobrazovat a řídit provozní podmínky každého solárního systému. Funkce: volby nabíjecího cyklu, volba priority nabíjení, zvýšení teploty na zpětné větvi, programovatelný termostat, časovač, měřiče tepla, podpůrný ohřev plynovým kotlem a kotlem na pevná paliva, cirkulace TV, vakuové kolektory, holiday, odmražování, intervalové funkce, rychlý nabíjecí cyklus, redukce stagnace kolektorů, anti-legionela, denní start čerpadel. V ceně jsou tři čidla PT d Regulace MC se 6 vstupy a 3 výstupy Nejnovější solární regulátor. Významnou inovací je možnost uložení provozních dat na SD kartu. Regulátor se 40 předdefinovanými systémy a množstvím přídavných funkcí umožňuje zobrazovat a řídit provozní podmínky každého solárního systému. Funkce: volby nabíjecího cyklu, volba priority nabíjení, zvýšení teploty na zpětné větvi, programovatelný termostat, časovač, měřiče tepla, podpůrný ohřev plynovým kotlem a kotlem na pevná paliva, cirkulace TV, vakuové kolektory, holiday, od mražování, intervalové funkce, rychlý nabíjecí cyklus, redukce stagnace kolektorů, anti-legionela, denní start čerpadel, uložení dat na SD kartu, diagnostika poruch. V ceně jsou tři čidla PT e Teplotní sonda (čidlo), připojení dvoužilově kabelem 2x0,75-2x1,5 mm 2. f Nadproudová ochrana regulátorů před zničením od blesku nebo indukce vysokého napětí.

17 Expanzní nádoby Expanzní nádoby Typ Reflex S je určen pro solární okruhy s koncentrací nemrznoucí směsi do 50 % Typ Refix DD je určen pro rozvody pitné vody, zejména pro akumulační ohřev teplé vody Maximální dovolená teplota na membráně expanzních nádob je 70 C. Pro větší systémy a systémy s vakuovými trubicemi s častými stagnacemi je nutné použít předřadnou nádobu pro vychlazení solární látky. Expanzní nádoby pro solární okruh Typ Obj. Cena číslo Kč a S 12/ a S 18/ a S 25/ a S 33/ b S 50/ b S 80/ b S 100/ b S 140/ c S 200/ f MK 3/ f MK g KS a g b c d j e Expanzní nádoby pro pitnou vodu (zásobník TV) d DD 8/ d DD 12/ d DD 18/ d DD 25/ e DD 33/ h flow-jet ¾ g KS Oddělovací (předřadné) nádoby f i V 6/ i V 12/ i V 20/ i V 40/ j V 60/ h i 15 h ventil k DD, f ventil k S 12 - S 200, g držák k S 8-25, DD 8-25 Výběr velikosti expanzní nádoby podle plochy kolektorů Plocha kolektorů m 2 5,5 7,5 12, , Typ expanzní nádoby S 18 S 25 S 33 S 50 S 80 S 100 S 200 Výběr velikosti expanzní nádoby podle velikosti zásobníku Objem zásobníku (litry) Typ expanzní nádoby DD 8 DD 8 DD 12 DD 18 DD 25 DD 25 DD 33 DD 60 Typ Průměr D Výška H rozměr h připoj. Hmotnost mm mm mm rozměr A kg S 12/ R 3/4 3 S 18/ R 3/4 4 S 25/ R 3/4 5 S 33/ R 3/4 5 S 50/ R 3/4 13 S 80/ R 1 17 S 100/ R 1 21 S 140/ R 1 29 S 200/ R 1 37 DD 8/ R 3/4 5 DD 12/ R 3/4 6 DD 18/ R 3/4 8 DD 25/ R 3/4 9 DD 33/ R 3/4 11

18 Výměníky Výměníky Maxitherm P nerezový trubkový výměník topná voda v trubkách, bazénová v plášti Longtherm pájený deskový výměník použití pro bazén, akumulační nádoby a zásobníky TV bez vnitřního výměníku Kompletní sortiment Longtermu najdete v Ceníku A Typ Obj. Cena číslo Kč Maxitherm a P a P a P a P a P a P a b 16 Longtherm b rhc15/ b rhc15/ b rhc15/ b rhc40/ b rhc40/ b rhc40/ b rhc40/ b rhc40/ Tepelná izolace pro Longtherm c rc15/ c rc15/ c rc40/ c rc40/ c rc40/ c Typ Délka Šířka Připojení Připojení mm mm bazén solar Maxitherm P /4 P /2 3/4 P /2 3/4 P /2 1 P /2 1 P /2 1 P Longtherm rhc15/ xG1/2 rhc15/ xG1/2 rhc15/ xG1/2 rhc40/ xG1/2 rhc40/ xG1/2 rhc40/ xG1 rhc40/ xG1 rhc40/ xG1 Parametry: primár glykol 30% (hnědá) nebo voda (žlutá) sekundár voda 25/28 C longtherm vyhovuje pro všechny teploty uvedené u maxithermu pro vodu nebo glykol Výkon (kw) longtherm 40/50 40/30 15/20 P 150 P90 P 150 P90 Maxitherm teploty na primáru ( C) 40/35 50/45 60/50 70/60 80/70 P 90 P75 P40 P75 P55 P40 P 90 P75 P40 P75 P55 P40 P 75 P55 P40 P20 P40 P20 P 40 P20 P20 Průtoky (litry/min) primár sekundár dt5 C dt10 C dt3 C

19 Zásobníky smaltované Smaltované zásobníky Nutné pro akumulaci tepla ze solárních kolektorů Provedení bez hadu, s 1 hadem, se 2 hady Kompletní výrobní program viz ceníky A a B d Typ Obj. Cena číslo Kč a LS a LS a LS a LS a LS a LS a LS Typ Obj. Cena Výkon Napětí Vestavná číslo Kč kw V délka/mm d Tj 6/4 2, , d Tj 6/4 2, , d Tj 6/4 3, , d Tj 6/4 4, , d Tj 6/4 6, , b S b SF b S b S b S b S b S b SF b SF b SF b SF b SF c SF 200/ c SF 300/2S c SF 400/ c SF 500/ c SF 750/ c SF 1000/ c SF 1500/ c SF 2000/ c SF 3000/ a Typ Obj. Cena Velikost číslo Kč zásobníku e PP e PP d e elektrické topné těleso s termostatem, připojení 6/4, příkon 2 až 6 kw smaltovaná příruba pro topné těleso, (u zásobníků LS a S) b c 17 Had 1 Had 2 Typ Objem Průměr Výška Hmot. Plocha 1 Výkon N1 Trvalý Plocha 2 Výkon N2 Trvalý výkon výkon l mm mm kg m 2 kw - l/hod m 2 kw - l/hod LS LS LS S ,3 480 SF ,4 540 S ,4 615 S , ,2 760 S , , S , , S , , SF , , SF , , SF 200/ ,7 25 2, , ,2 760 SF 300/ , , ,8 26 2,5 630 SF 400/ , , , ,7 740 SF 500/ , , ,3 40 8,9 970 SF 750/ , , , ,2 815 SF 1000/ , , , ,1 780 Pozn: 1) trvalý výkon a výkonové číslo při T(TV) = 10/45 C, T(T)= 80 C 2) spodní had = 1, horní had = 2

20 Solární zásobníky Akumulační zásobníky RAK Pro akumulaci topné a chladicí vody v různém provedení Kombinované zásobníky s průtokovým ohřevem TV v měděném výměníku (verze 2 a 3) Výměník pro solární systémy (verze 3 a 4) Dovolený provozní přetlak 3 bary, dovolená provozní teplota 95 C Vnitřek bez povrchové úpravy, vnější základní nátěr 18 Obj. číslo REFLEX RAK Typ Cena Kč Průměr D mm Výška mm Připojení Hmotnost kg Návarek na elektroohřev Výměník pro TUV Výměník pro solar RAK 100/ G 5/4" 35 2x6/4" RAK 150/ G 5/4" 40 2x6/4" RAK 200/ G 5/4" 46 2x6/4" RAK 300/ G 5/4" 56 2x6/4" RAK 400/ G 5/4" 61 2x6/4" RAK 500/ G 5/4" 66 2x6/4" RAK 750/ G 5/4" 130 2x6/4" RAK 1000/ G 5/4" 144 2x6/4" RAK 1500/ G 5/4" 208 2x6/4" RAK 2000/ G 5/4" 303 2x6/4" RAK 300/ G 5/4" 65 2x6/4" RAK 400/ G 5/4" 70 2x6/4" RAK 500/ G 5/4" 76 2x6/4" RAK 750/ G 5/4" 132 2x6/4" RAK 1000/ G 5/4" 142 2x6/4" RAK 1500/ G 5/4" 227 2x6/4" RAK 2000/ G 5/4" 315 2x6/4" RAK 400/ G 5/4" 80 2x6/4" RAK 500/ G 5/4" 85 2x6/4" RAK 750/ G 5/4" 115 2x6/4" RAK 1000/ G 5/4" 132 2x6/4" RAK 1500/ G 5/4" 210 2x6/4" RAK 2000/ G 5/4" 298 2x6/4" RAK 300/ G 5/4" 67 2x6/4" RAK 400/ G 5/4" 75 2x6/4" RAK 500/ G 5/4" 109 2x6/4" RAK 750/ G 5/4" 130 2x6/4" RAK 1000/ G 5/4" 160 2x6/4" RAK 1500/ G 5/4" 242 2x6/4" RAK 2000/ G 5/4" 316 2x6/4" - ø22x1 ød H ød H H - z. - z. ø22x1 ød H z. ød vn jší - R1" - z. vn jší R1" vn jší R1" vn jší R1" G1" G1" G1" G1" RAK XXX/1 RAK XXX/2 RAK XXX/3 RAK XXX/4 IZOLACE GREINER 80 Obj. číslo Typ Cena Kč GR GR GR GR GR GR GR GR Ceny uvedeny bez DPH, změny vyhrazeny Měděný výměník pro ohřev TV - verze 2 a 3 Žebrovaná měděná trubka o ploše 4,13 m 2, tepelný výkon 24 l/min teplé vody o teplotě min. 40 C při zapojení tepelného čerpadla (55 C v horní části nádrže). Solární výměník - verze 3 a 4 Výměník z válcované ocelové trubky o ploše 1,8 m 2 (objem 300 a 400 litrů), 2,4 m 2 (objem 500), resp. 3,6 m 2 (objem 750 litrů a výše). Provedení izolace Greiner - měkčená PUR pěna (80 mm) s plastovým obalem různých barev. Stratifikační plechy Za příplatek je možné osadit stratifikační plechy u solárního výměníku pro rychlý ohřev horní části zásobníku, doporučeno zejména pro RAK XXX/3. Nutno specifikovat v objednávce. Na uvedené ceny se nevztahují žádné rabaty. Stratifikační plech pro 2,4 m 2 (RAK 500): cena 1.550,- Kč netto. Stratifikační plech pro 3,6 m 2 (RAK 750 a 1000): cena 1.750,- Kč netto.

21 Příslušenství Příslušenství další komponenty pro solární systém Typ Obj. Cena číslo Kč a FPE b FPP c UV d STV e Solární kapalina L f Solární kapalina LS a b c d 19 a Plnící vozík, čerpadlo 230 V, 1000 W, plastová nádoba na 30 litrů, výtlak 52 metrů, průtok 5 47 l/min. Hmotnost 20 kg, rozměry 1000 x 430 x 470 mm. b Plnící ruční pumpa plastová. c Třícestný přepínací ventil G 1, 230 V, 6 W, hodnota Kvs=12,6 m 3 /hod. d Třícestný směšovací termostatický ventil 3/4 pro omezení teploty na výstupu ze zásobníku teplé vody. e Solární kapalina pro deskové kolektory RSK II, kanystr koncentrátu 10 l, ředění 40 % koncentrátu, 60 % vody. Na 22 litrů naředěné solární kapaliny. f Solární kapalina pro vakuové kolektory RVT II, kany str namíchané směsi 20 l. e f

22 expanzní systémy odplyňovací a doplňovací systémy předávání tepla VEDENÍ FIRMY REFLEX Ing. Vít Gabriel tel.: mobil: Sekretariát, marketing Mgr. Hedvika Oranská tel.: mobil: OBCHODNĚ-TECHNIČTÍ ZÁSTUPCI Ing. Vladimír Vaněk tel.: mobil: (západní, severní a východní Čechy) Ing. Martin Fořt tel.: mobil: (jižní a střední Čechy) Ing. David Čech mobil: (Morava) Jiří Hájek mobil: (Praha, Pardubice, střední Čechy) ODBYT, LOGISTIKA, NÁKUP Blanka Čvančarová tel.: mobil: Eva Kubečková tel.: mobil: Veronika Červená reklamace tel.: mobil: CE 4/09-08.cz,

23 Akumulační zásobníky PH Akumulační zásobník PH pro akumulaci topné a chladicí vody dovolený provozní přetlak 3 bary dovolená provozní teplota 95 C vnitřek bez povrchové úpravy, vnější základní nátěr Typ Obj. číslo Cena Ø D H Návarky Kč mm mm 9x PH Rp 1 1 /2 PH Rp 1 1 /2 PH Rp 1 1 /2 PH Rp 1 1 /2 PH Rp 1 1 /2 PH Rp 1 1 /2 Akumulační zásobník PHF Ø D H Ø D pro akumulaci topné a chladicí vody s čisticím a kontrolním otvorem dovolený provozní přetlak 3 bary dovolená provozní teplota 95 C vnitřek bez povrchové úpravy, vnější základní nátěr akumulační zásobník PW Typ Obj. Cena Ø D H Návarky číslo Kč mm mm 9x PHF Rp 1 1 /2 PHF Rp 1 1 /2 PHF Rp 1 1 /2 PHF Rp 1 1 /2 PHF Rp 1 1 /2 PHF Rp 1 1 /2 H Ø D Akumulační zásobník PHW pro akumulaci topné a chladicí vody s dodatkovou teplosměnnou plochou (spirála z hladké trubky) dovolený provozní přetlak 3 bary, předávací plocha 16 barů Typ Obj. Cena Ø D H Návarky Topná pl. číslo Kč mm mm 9x m 2 PHW Rp 1 1 /2 1,45 PHW Rp 1 1 /2 1,88 PHW Rp 1 1 /2 3,72 PHW Rp 1 1 /2 4,48 PHW Rp 1 1 /2 4,48 PHW Rp 1 1 /2 4,48 dovolená provozní teplota 95 C, předávací plocha 110 C vnitřek bez povrchové úpravy, vnější základní nátěr akumulační zásobník PHF H Kryt příruby pro PHF zásobník akumulační zásobník PHW Typ Obj. číslo Cena Kč KR P * Tepelná izolace PW se objednává zvlášť Tepelná izolace PW tepelná izolace pro akumulační zásobníky PH, PHF, PHW 90 mm silná měkká pěna Pozor! Současně je třeba objednat plastovou vrchní fólii PWF! Plastová vrchní folie PWF plastová vrchní folie pro tepelnou izolaci PW Pozor! Současně je třeba objednat tepelnou izolaci PW! Typ Obj. Cena číslo Kč PW PW PW PW PW PW Ceny uvedeny bez DPH, změny vyhrazeny. Typ Obj. číslo Cena bílá oranžová modrá stříbrná Kč PWF PWF PWF PWF PWF PWF ,

24 Akumulační zásobníky RAK pro akumulaci topné a chladicí vody v různém provedení kombinované zásobníky s průtokovým ohřevem TV v měděném výměníku (verze 2 a 3) výměník pro solární systémy (verze 3 a 4) dovolený provozní přetlak 3 bary dovolená provozní teplota 95 C vnitřek bez povrchové úpravy, vnější základní nátěr ød H H ød jší - z. - z. ø22x1 ø22x1 ød H H ød jší - z. - z. Obj. číslo REFLEX RAK Typ Cena Kč Průměr D mm Výška mm Připojení Hmotnost kg Návarek na elektroohřev Výměník pro TUV Výměník pro solar RAK 100/ G 5/4" 35 2x6/4" RAK 150/ G 5/4" 40 2x6/4" RAK 200/ G 5/4" 46 2x6/4" RAK 300/ G 5/4" 56 2x6/4" RAK 400/ G 5/4" 61 2x6/4" RAK 500/ G 5/4" 66 2x6/4" RAK 750/ G 5/4" 130 2x6/4" RAK 1000/ G 5/4" 144 2x6/4" RAK 1500/ G 5/4" 208 2x6/4" RAK 2000/ G 5/4" 303 2x6/4" RAK 300/ G 5/4" 65 2x6/4" RAK 400/ G 5/4" 70 2x6/4" RAK 500/ G 5/4" 76 2x6/4" RAK 750/ G 5/4" 132 2x6/4" RAK 1000/ G 5/4" 142 2x6/4" RAK 1500/ G 5/4" 227 2x6/4" RAK 2000/ G 5/4" 315 2x6/4" RAK 400/ G 5/4" 80 2x6/4" RAK 500/ G 5/4" 85 2x6/4" RAK 750/ G 5/4" 115 2x6/4" RAK 1000/ G 5/4" 132 2x6/4" RAK 1500/ G 5/4" 210 2x6/4" RAK 2000/ G 5/4" 298 2x6/4" RAK 300/ G 5/4" 67 2x6/4" RAK 400/ G 5/4" 75 2x6/4" RAK 500/ G 5/4" 109 2x6/4" RAK 750/ G 5/4" 130 2x6/4" RAK 1000/ G 5/4" 160 2x6/4" RAK 1500/ G 5/4" 242 2x6/4" RAK 2000/ G 5/4" 316 2x6/4" - vn R1" vn R1" jší vn R1" jší vn R1" G1" G1" G1" G1" RAK XXX/1 RAK XXX/2 RAK XXX/3 RAK XXX/4 IZOLACE GREINER 80 Cena Obj. číslo Typ Kč GR GR GR GR GR GR GR GR Ceny uvedeny bez DPH, změny vyhrazeny Měděný výměník pro ohřev TV - verze 2 a 3 Žebrovaná měděná trubka o ploše 4,13 m 2, tepelný výkon 24 l/min teplé vody o teplotě min. 40 C při zapojení tepelného čerpadla (55 C v horní části nádrže). Solární výměník - verze 3 a 4 Výměník z válcované ocelové trubky o ploše 1,8 m 2 (objem 300 a 400 litrů), 2,4 m 2 (objem 500), resp. 3,6 m 2 (objem 750 litrů a výše). Provedení izolace Greiner - měkčená PUR pěna (80 mm) s plastovým obalem různých barev. Stratifikační plechy Za příplatek je možné osadit stratifikační plechy u solárního výměníku pro rychlý ohřev horní části zásobníku, doporučeno zejména pro RAK XXX/3. Nutno specifikovat v objednávce. Na uvedené ceny se nevztahují žádné rabaty. Stratifikační plech pro 2,4 m 2 (RAK 500): cena 1.550,- Kč netto. Stratifikační plech pro 3,6 m 2 (RAK 750 a 1000): cena 1.750,- Kč netto.
