solární systémy Brilon SUNPUR Trubicové solární kolektory

Transkript

1 solární systémy Brilon SUNPUR Trubicové solární kolektory

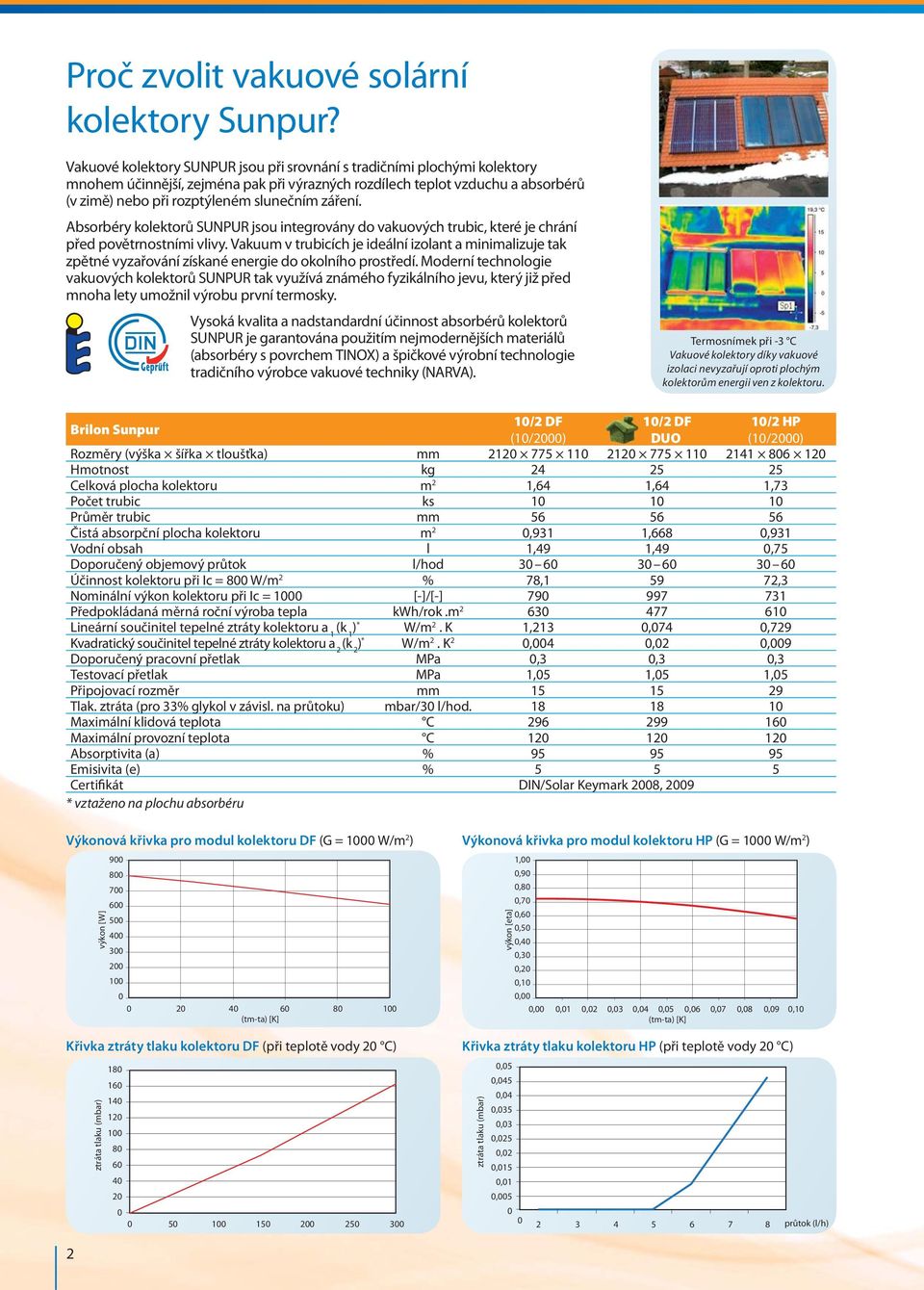

2 Proč zvolit vakuové solární kolektory Sunpur? Vakuové kolektory SUNPUR jsou při srovnání s tradičními plochými kolektory mnohem účinnější, zejména pak při výrazných rozdílech teplot vzduchu a absorbérů (v zimě) nebo při rozptýleném slunečním záření. Absorbéry kolektorů SUNPUR jsou integrovány do vakuových trubic, které je chrání před povětrnostními vlivy. Vakuum v trubicích je ideální izolant a minimalizuje tak zpětné vyzařování získané energie do okolního prostředí. Moderní technologie vakuových kolektorů SUNPUR tak využívá známého fyzikálního jevu, který již před mnoha lety umožnil výrobu první termosky. Vysoká kvalita a nadstandardní účinnost absorbérů kolektorů SUNPUR je garantována použitím nejmodernějších materiálů (absorbéry s povrchem TINOX) a špičkové výrobní technologie tradičního výrobce vakuové techniky (NARVA). Termosnímek při -3 C Vakuové kolektory díky vakuové izolaci nevyzařují oproti plochým kolektorům energii ven z kolektoru. Brilon Sunpur 10/2 DF 10/2 DF 10/2 HP (10/2000) DUO (10/2000) Rozměry (výška šířka tloušťka) mm Hmotnost kg Celková plocha kolektoru m 2 1,64 1,64 1,73 Počet trubic ks Průměr trubic mm Čistá absorpční plocha kolektoru m 2 0,931 1,668 0,931 Vodní obsah l 1,49 1,49 0,75 Doporučený objemový průtok l/hod Účinnost kolektoru při Ic = 800 W/m 2 % 78, ,3 Nominální výkon kolektoru při Ic = 1000 [-]/[-] Předpokládaná měrná roční výroba tepla kwh/rok.m Lineární součinitel tepelné ztráty kolektoru a 1 (k 1 ) * W/m 2. K 1,213 0,074 0,729 Kvadratický součinitel tepelné ztráty kolektoru a 2 (k 2 ) * W/m 2. K 2 0,004 0,02 0,009 Doporučený pracovní přetlak MPa 0,3 0,3 0,3 Testovací přetlak MPa 1,05 1,05 1,05 Připojovací rozměr mm Tlak. ztráta (pro 33% glykol v závisl. na průtoku) mbar/30 l/hod Maximální klidová teplota C Maximální provozní teplota C Absorptivita (a) % Emisivita (e) % Certifikát DIN/Solar Keymark 2008, 2009 * vztaženo na plochu absorbéru Výkonová křivka pro modul kolektoru DF (G = 1000 W/m 2 ) výkon [W] ztráta tlaku (mbar) (tm-ta) [K] Křivka ztráty tlaku kolektoru DF (při teplotě vody 20 C) Výkonová křivka pro modul kolektoru HP (G = 1000 W/m 2 ) ztráta tlaku (mbar) výkon [eta] 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0,00 0,00 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 (tm-ta) [K] Křivka ztráty tlaku kolektoru HP (při teplotě vody 20 C) 0,05 0,045 0,04 0,035 0,03 0,025 0,02 0,015 0,01 0, průtok (l/h) 2

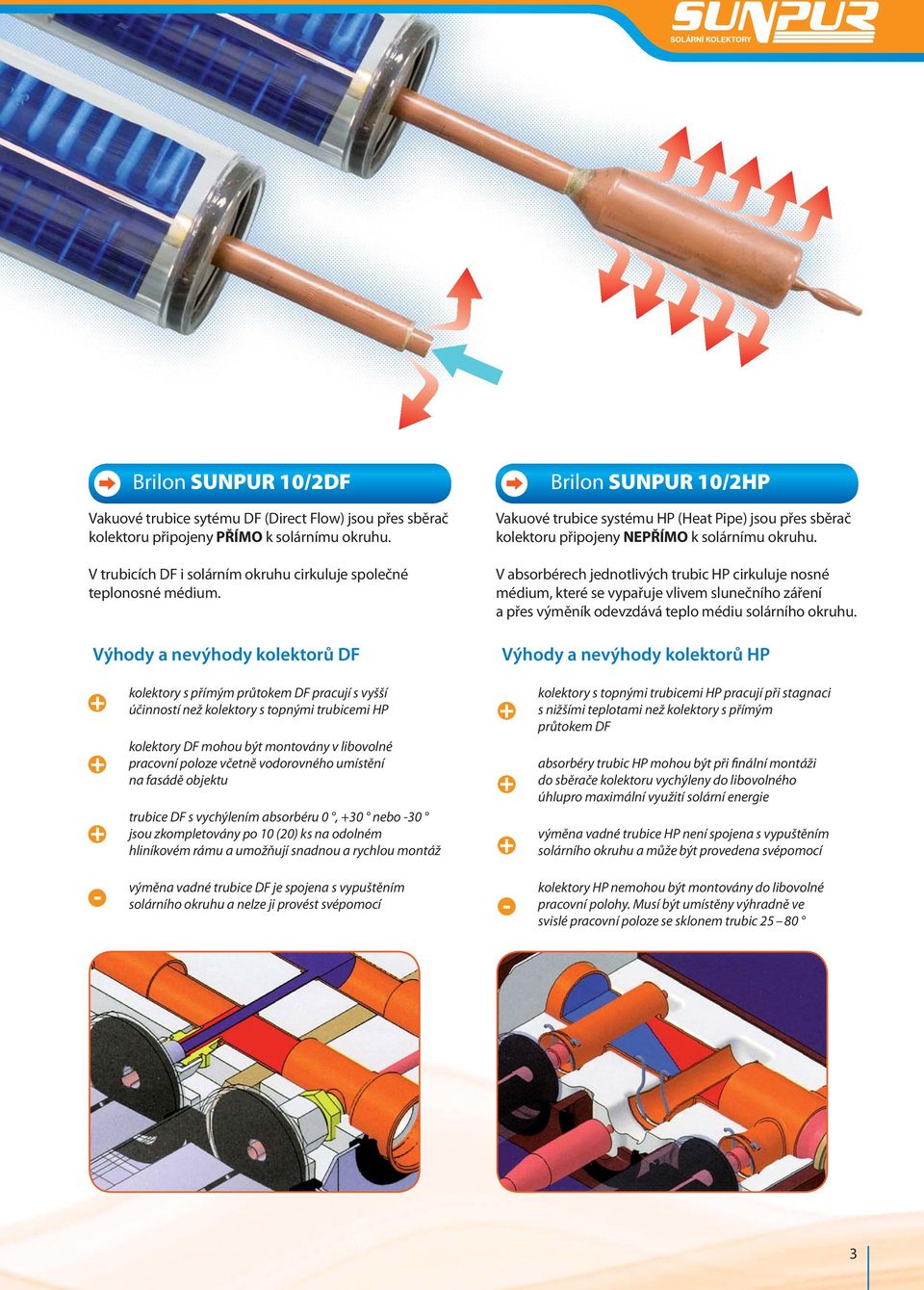

3 Brilon SUNPUR 10/2DF Brilon SUNPUR 10/2HP Vakuové trubice sytému DF (Direct Flow) jsou přes sběrač kolektoru připojeny PŘÍMO k solárnímu okruhu. V trubicích DF i solárním okruhu cirkuluje společné teplonosné médium. Výhody a nevýhody kolektorů DF Vakuové trubice systému HP (Heat Pipe) jsou přes sběrač kolektoru připojeny NEPŘÍMO k solárnímu okruhu. V absorbérech jednotlivých trubic HP cirkuluje nosné médium, které se vypařuje vlivem slunečního záření a přes výměník odevzdává teplo médiu solárního okruhu. Výhody a nevýhody kolektorů HP kolektory s přímým průtokem DF pracují s vyšší účinností než kolektory s topnými trubicemi HP kolektory DF mohou být montovány v libovolné pracovní poloze včetně vodorovného umístění na fasádě objektu trubice DF s vychýlením absorbéru 0, +30 nebo -30 jsou zkompletovány po 10 (20) ks na odolném hliníkovém rámu a umožňují snadnou a rychlou montáž kolektory s topnými trubicemi HP pracují při stagnaci s nižšími teplotami než kolektory s přímým průtokem DF absorbéry trubic HP mohou být při finální montáži do sběrače kolektoru vychýleny do libovolného úhlu pro maximální využití solární energie výměna vadné trubice HP není spojena s vypuštěním solárního okruhu a může být provedena svépomocí - výměna vadné trubice DF je spojena s vypuštěním solárního okruhu a nelze ji provést svépomocí - kolektory HP nemohou být montovány do libovolné pracovní polohy. Musí být umístěny výhradně ve svislé pracovní poloze se sklonem trubic

4 Solární sady Brilon SUNPUR 10/2 pro přípravu TV označení Sun2 Sun2R Sun2T Sun2RT cena bez DPH Kč Kč Kč Kč Specifikace sad vertikální vakuový solární kolektor SUNPUR 10/2 (2x) čerpadlová skupina SS2S bez regulace čerpadlová skupina SS2S s integrovanou regulací BASIC solární zásobník OKC 300 NTRR/SOL hydraulické připojení 2 kolektorů na šikmou střechu úchyty pro 2 kolektory na šikmou střechu expanzní nádoba 25 litrů vč. připojovací skupiny teplonosná nemrznoucí kapalina 25 litrů termostatický směšovač T-mix 3/4 doplatek za 3. kolektor bez DPH Kč Specifikace použití solárních sestav Sun2 Sun2R Sun2T Sun2RT základní sestava dvou kolektorů s příslušenstvím je určená ke zdrojům tepla s vlastní solární regulací a s vlastním zásobníkem sestava dvou kolektorů s příslušenstvím doplněná o solární regulaci BASIC integrovanou v čerpadlové sestavě je určená ke zdrojům tepla bez solární regulace ale s vlastním zásobníkem sestava dvou kolektorů s příslušenstvím doplněná o solární zásobník OKC 300 NTRR/SOL je určená ke zdrojům tepla s vlastní solární regulací ale bez zásobníku sestava dvou kolektorů s příslušenstvím doplněná o solární regulaci BASIC integrovanou v čerpadlové sestavě a solární zásobník OKC 300 NTRR/SOL je určená ke zdrojům tepla bez solární regulace a bez zásobníku Legenda: 2 počet kolektorů Sunpur HP nebo DF v sestavě R regulace TV integrovaná v čerpadlové skupině T tank (smaltovaný trivalentní zásobník TV 300 l) Vážení zákazníci, na naše solární sestavy lze získat státní dotaci z projektu V současné době tato dotace pro ohřev vody činí , Kč, pro ohřev teplé vody s podporou vytápění objektu je výše dotace , Kč. 4

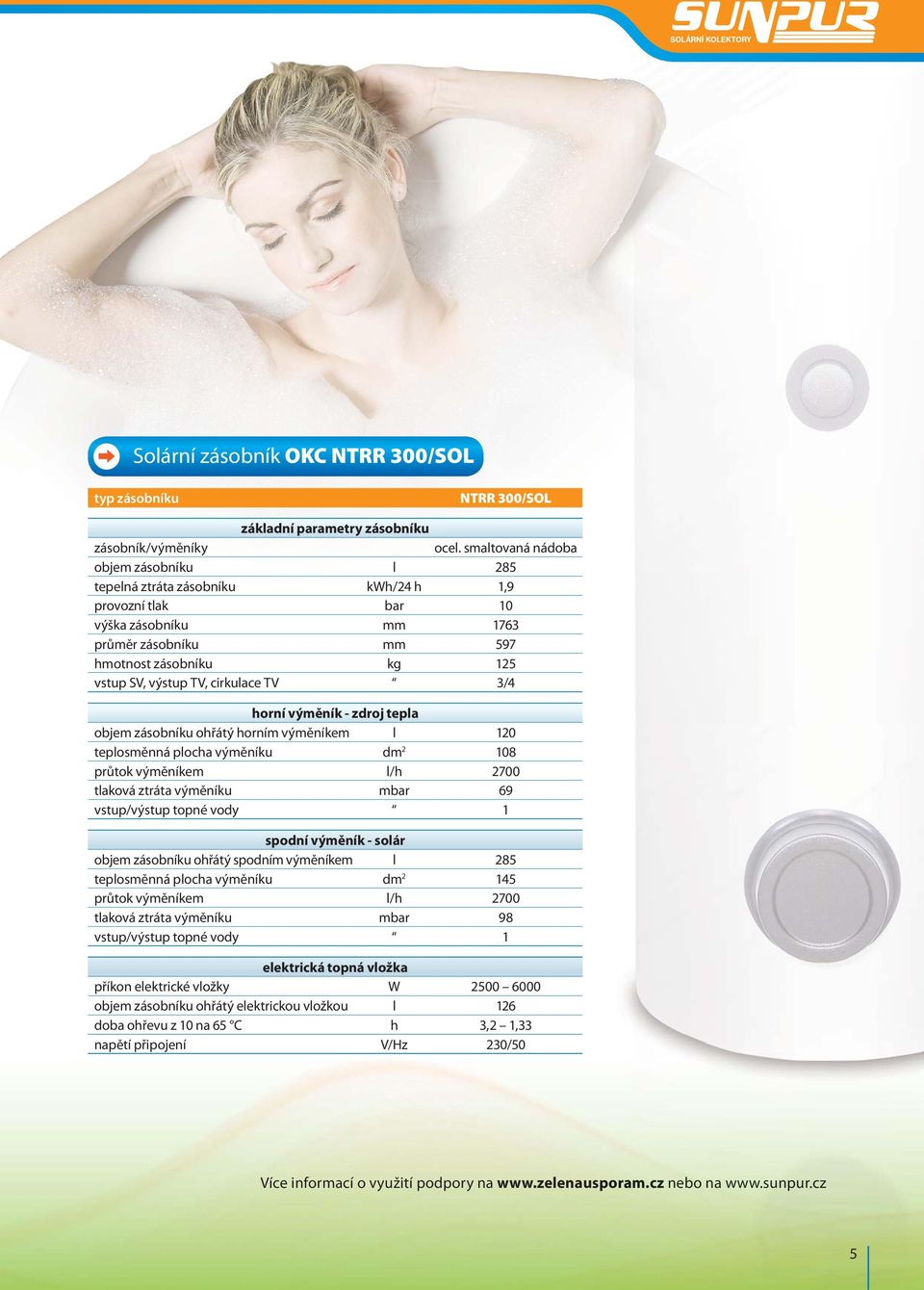

5 Solární zásobník OKC NTRR 300/SOL typ zásobníku NTRR 300/SOL základní parametry zásobníku zásobník/výměníky ocel. smaltovaná nádoba objem zásobníku l 285 tepelná ztráta zásobníku kwh/24 h 1,9 provozní tlak bar 10 výška zásobníku mm 1763 průměr zásobníku mm 597 hmotnost zásobníku kg 125 vstup SV, výstup TV, cirkulace TV 3/4 horní výměník - zdroj tepla objem zásobníku ohřátý horním výměníkem l 120 teplosměnná plocha výměníku dm průtok výměníkem l/h 2700 tlaková ztráta výměníku mbar 69 vstup/výstup topné vody 1 spodní výměník - solár objem zásobníku ohřátý spodním výměníkem l 285 teplosměnná plocha výměníku dm průtok výměníkem l/h 2700 tlaková ztráta výměníku mbar 98 vstup/výstup topné vody 1 elektrická topná vložka příkon elektrické vložky W objem zásobníku ohřátý elektrickou vložkou l 126 doba ohřevu z 10 na 65 C h 3,2 1,33 napětí připojení V/Hz 230/50 Více informací o využití podpory na nebo na 5

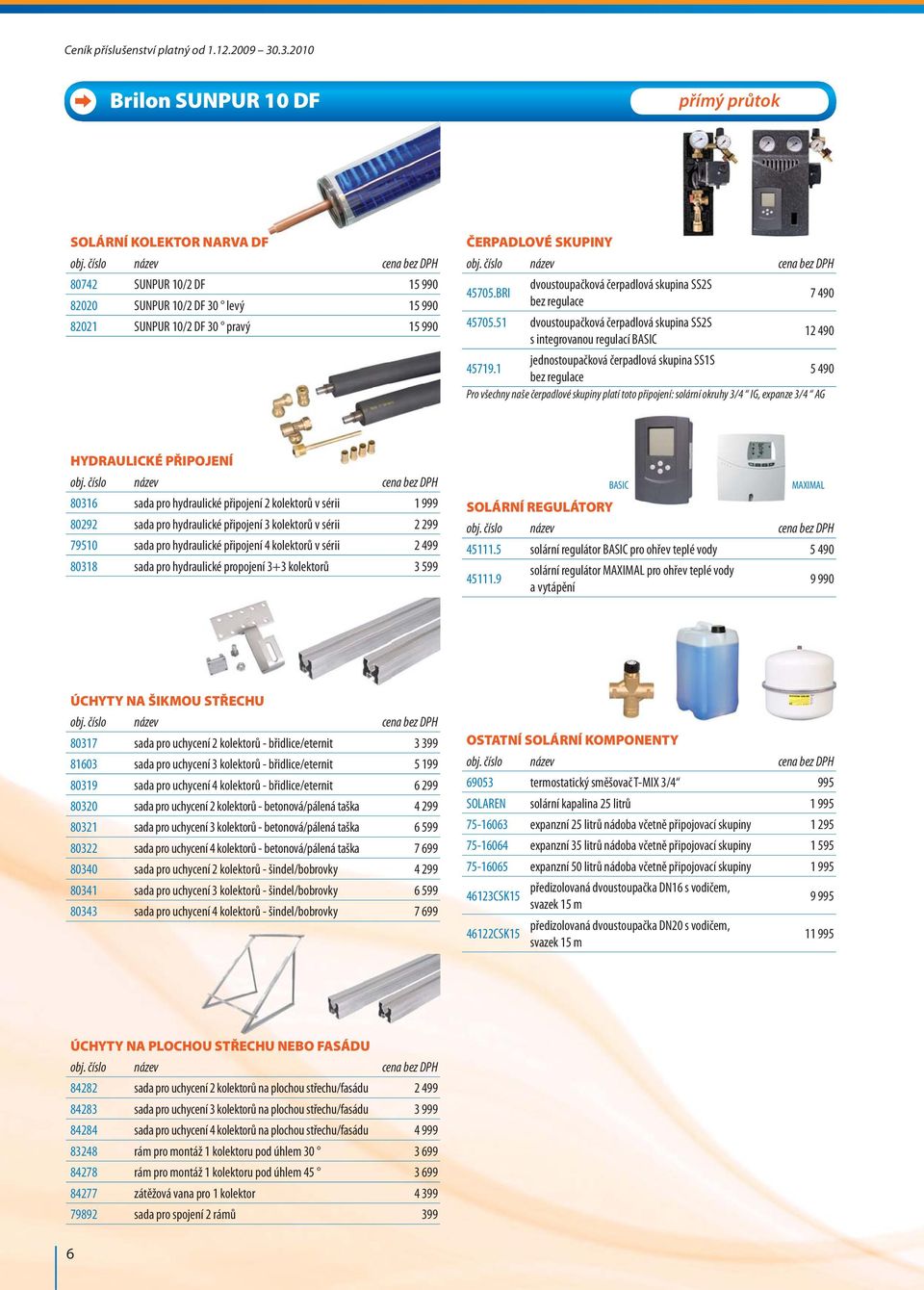

6 Ceník příslušenství platný od Brilon SUNPUR 10 DF přímý průtok SOLÁRNÍ KOLEKTOR NARVA DF SUNPUR 10/2 DF SUNPUR 10/2 DF 30 levý SUNPUR 10/2 DF 30 pravý ČERPADLOVÉ SKUPINY BRI dvoustoupačková čerpadlová skupina SS2S bez regulace dvoustoupačková čerpadlová skupina SS2S s integrovanou regulací BASIC jednostoupačková čerpadlová skupina SS1S bez regulace Pro všechny naše čerpadlové skupiny platí toto připojení: solární okruhy 3/4 IG, expanze 3/4 AG HYDRAULICKÉ PŘIPOJENÍ sada pro hydraulické připojení 2 kolektorů v sérii sada pro hydraulické připojení 3 kolektorů v sérii sada pro hydraulické připojení 4 kolektorů v sérii sada pro hydraulické propojení 3+3 kolektorů SOLÁRNÍ REGULÁTORY solární regulátor BASIC pro ohřev teplé vody BASIC solární regulátor MAXIMAL pro ohřev teplé vody a vytápění MAXIMAL ÚCHYTY NA ŠIKMOU STŘECHU sada pro uchycení 2 kolektorů - břidlice/eternit sada pro uchycení 3 kolektorů - břidlice/eternit sada pro uchycení 4 kolektorů - břidlice/eternit sada pro uchycení 2 kolektorů - betonová/pálená taška sada pro uchycení 3 kolektorů - betonová/pálená taška sada pro uchycení 4 kolektorů - betonová/pálená taška sada pro uchycení 2 kolektorů - šindel/bobrovky sada pro uchycení 3 kolektorů - šindel/bobrovky sada pro uchycení 4 kolektorů - šindel/bobrovky OSTATNÍ SOLÁRNÍ KOMPONENTY termostatický směšovač T-MIX 3/4 995 SOLAREN solární kapalina 25 litrů expanzní 25 litrů nádoba včetně připojovací skupiny expanzní 35 litrů nádoba včetně připojovací skupiny expanzní 50 litrů nádoba včetně připojovací skupiny CSK CSK15 předizolovaná dvoustoupačka DN16 s vodičem, svazek 15 m předizolovaná dvoustoupačka DN20 s vodičem, svazek 15 m ÚCHYTY NA PLOCHOU STŘECHU NEBO FASÁDU sada pro uchycení 2 kolektorů na plochou střechu/fasádu sada pro uchycení 3 kolektorů na plochou střechu/fasádu sada pro uchycení 4 kolektorů na plochou střechu/fasádu rám pro montáž 1 kolektoru pod úhlem rám pro montáž 1 kolektoru pod úhlem zátěžová vana pro 1 kolektor sada pro spojení 2 rámů 399 6

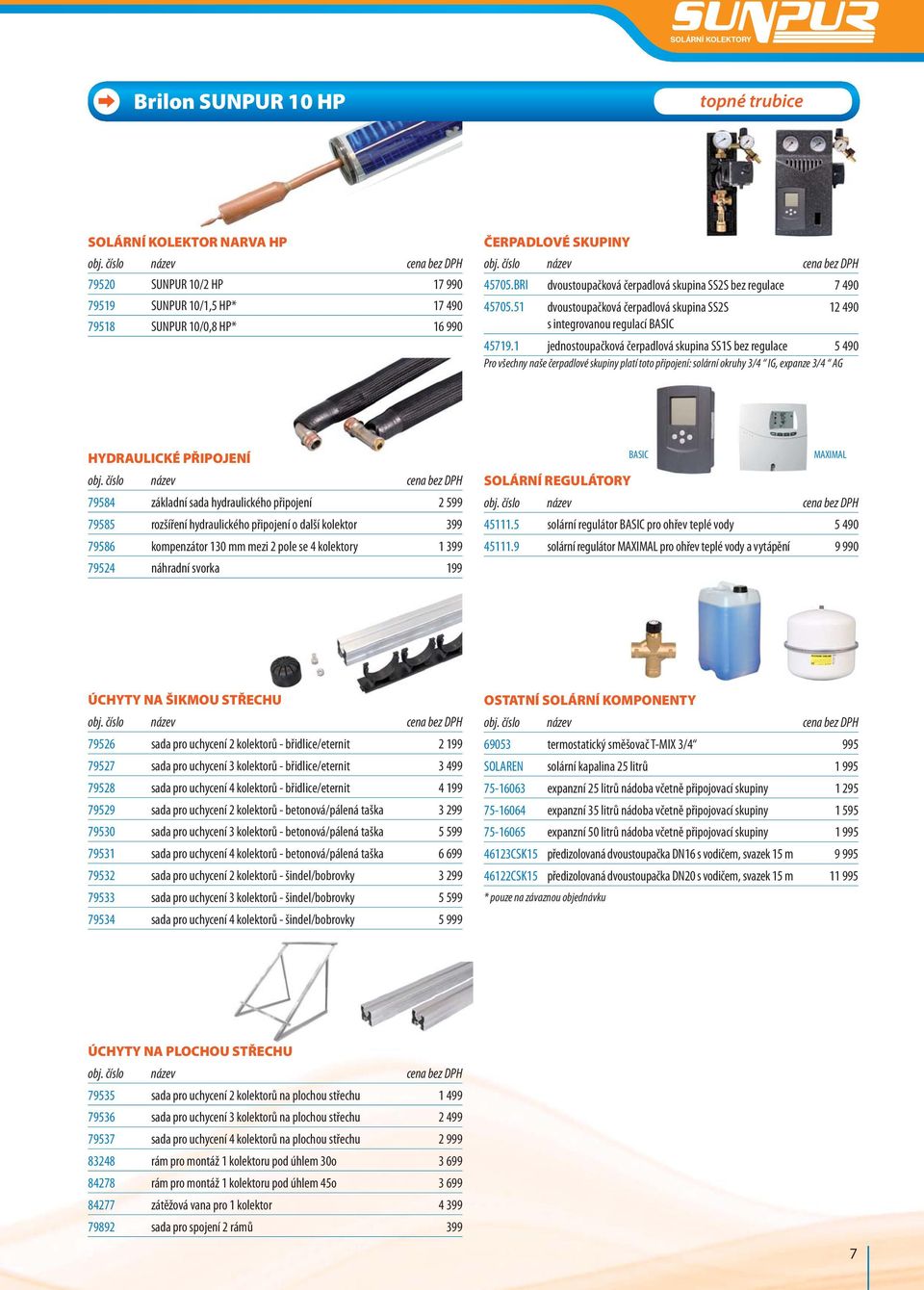

7 Brilon SUNPUR 10 HP topné trubice SOLÁRNÍ KOLEKTOR NARVA HP SUNPUR 10/2 HP SUNPUR 10/1,5 HP* SUNPUR 10/0,8 HP* ČERPADLOVÉ SKUPINY BRI dvoustoupačková čerpadlová skupina SS2S bez regulace dvoustoupačková čerpadlová skupina SS2S s integrovanou regulací BASIC jednostoupačková čerpadlová skupina SS1S bez regulace Pro všechny naše čerpadlové skupiny platí toto připojení: solární okruhy 3/4 IG, expanze 3/4 AG HYDRAULICKÉ PŘIPOJENÍ základní sada hydraulického připojení rozšíření hydraulického připojení o další kolektor kompenzátor 130 mm mezi 2 pole se 4 kolektory náhradní svorka 199 BASIC MAXIMAL SOLÁRNÍ REGULÁTORY solární regulátor BASIC pro ohřev teplé vody solární regulátor MAXIMAL pro ohřev teplé vody a vytápění ÚCHYTY NA ŠIKMOU STŘECHU sada pro uchycení 2 kolektorů - břidlice/eternit sada pro uchycení 3 kolektorů - břidlice/eternit sada pro uchycení 4 kolektorů - břidlice/eternit sada pro uchycení 2 kolektorů - betonová/pálená taška sada pro uchycení 3 kolektorů - betonová/pálená taška sada pro uchycení 4 kolektorů - betonová/pálená taška sada pro uchycení 2 kolektorů - šindel/bobrovky sada pro uchycení 3 kolektorů - šindel/bobrovky sada pro uchycení 4 kolektorů - šindel/bobrovky OSTATNÍ SOLÁRNÍ KOMPONENTY termostatický směšovač T-MIX 3/4 995 SOLAREN solární kapalina 25 litrů expanzní 25 litrů nádoba včetně připojovací skupiny expanzní 35 litrů nádoba včetně připojovací skupiny expanzní 50 litrů nádoba včetně připojovací skupiny CSK15 předizolovaná dvoustoupačka DN16 s vodičem, svazek 15 m CSK15 předizolovaná dvoustoupačka DN20 s vodičem, svazek 15 m * pouze na závaznou objednávku ÚCHYTY NA PLOCHOU STŘECHU sada pro uchycení 2 kolektorů na plochou střechu sada pro uchycení 3 kolektorů na plochou střechu sada pro uchycení 4 kolektorů na plochou střechu rám pro montáž 1 kolektoru pod úhlem 30o rám pro montáž 1 kolektoru pod úhlem 45o zátěžová vana pro 1 kolektor sada pro spojení 2 rámů 399 7

8 Ceny jsou platné do Změna cen vyhrazena. BRICZ/2010/02/Brilon_SUNPUR/v3.1 solární systémy Brilon CZ a. s. Do Čertous 10/D2, Praha 9 - Horní Počernice Tel.:
