Datalogger pro měření vibrací

Transkript

1 Datalogger pro měření vibrací 1. BEZPEČNOSTNÍ INFORMACE Před použitím přístroje si pečlivě přečtěte všechny bezpečnostní informace v tomto návodu. Používejte přístroj pouze podle Specifikací v tomto návodu: Pracovní podmínky 1 Nadmořská výška nižší než 2000 metrů 2 Vzdušná vlhkost 90% 3 Provozní teplota 0 ~ 40 C Údržba & Čištění 1 Opravy a servis, které nejsou popsány v tomto návodu by měly být prováděny pouze kvalifikovanou osobou. 2 Pravidelně čistěte povrch přístroje suchým měkkým hadříkem. Nepoužívejte rozpouštědla nebo brusné materiály. Bezpečnostní symboly Dvojitá izolace Je ve shodě s normou EMC 2. POPIS FUNKCÍ Datalogger je navržen pro záznam dat jevů vznikajících při otřesech nebo vibracích. Přístroj zaznamenává časový průběh vibrací a jejich úroveň, které jsou snímány ve třech osách. Jako výstup je záznam všech rázu a vibrací. Slouží tedy jako měřící pomůcka pro měření rázu a vibrací. Uplatnění nalezne v přepravě, stavebnictví a všude, kde je zapotřebí tyto vibrace vyhodnocovat. Záznam rázů a vibrací ve třech osách. Zabudovaný měřič zrychlení Měří statickou a dynamickou akceleraci. Měření a provoz v reálném čase. Normal & Motion detekční mód. Freefall (volný pád) detekční mód Real-time FFT pro frekvenční analýzu. Manuální & Automatický start Poznámka: 1. V pohybovém detekčním módu, datalogger shromažďuje data pouze od určité úrovně pohybu (nastavení uživatelem). 2. V módu freefall (volného pádu) zaznamená datalogger údaj pouze, pokud je mimo normální nastavené hodnoty zrychlení. 3. Specifikace Akcelerační Senzor: MEMS Semiconductor Akcelerační Rozsah: ±18g Akcelerační Rozlišení: g Kalibrovaná Přesnost: ± 0.5g Rozsah Frekvencí: 0Hz ~ 60Hz Paměť pro Data: 4Mbit FLASH(85764 akceleračních vzorků a 210 freefall (v módu volného pádu) vzorků ) Data Formát: vrchol zrychlení v čase a freefall (volný pád), průměr a vektorový součet Rozsah Vzorkování: 1 sekunda až 24 hodin Napájení: 3.6V baterie, typ:14250 nebo 1/2AAA Spotřeba: 1mA (průměr) záznam, <15μA bez reakce Životnost Baterie: Asi 1000 hodin Rozhraní pro PC: USB Provozní teplota a vlhkost: 0 C ~40 C, 10%~90% vzdušné vlhkosti Skladovací teplota a vlhkost: -10 C ~+60 C, 10%~75% vzdušné vlhkosti

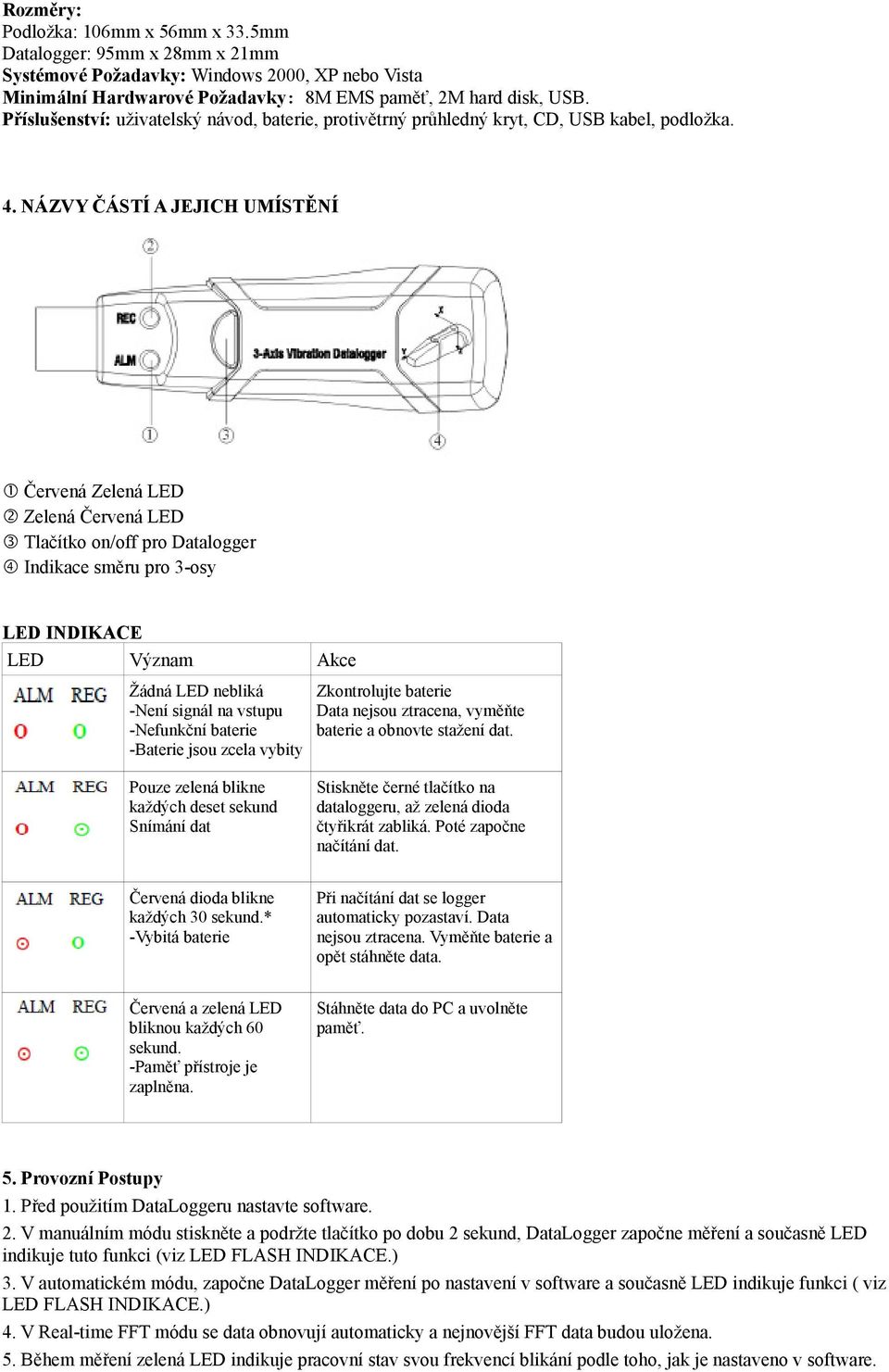

2 Rozměry: Podložka: 106mm x 56mm x 33.5mm Datalogger: 95mm x 28mm x 21mm Systémové Požadavky: Windows 2000, XP nebo Vista Minimální Hardwarové Požadavky:8M EMS paměť, 2M hard disk, USB. Příslušenství: uživatelský návod, baterie, protivětrný průhledný kryt, CD, USB kabel, podložka. 4. NÁZVY ČÁSTÍ A JEJICH UMÍSTĚNÍ 1 Červená Zelená LED 2 Zelená Červená LED 3 Tlačítko on/off pro Datalogger 4 Indikace směru pro 3-osy LED INDIKACE LED Význam Akce Žádná LED nebliká -Není signál na vstupu -Nefunkční baterie -Baterie jsou zcela vybity Zkontrolujte baterie Data nejsou ztracena, vyměňte baterie a obnovte stažení dat. Pouze zelená blikne každých deset sekund Snímání dat Stiskněte černé tlačítko na dataloggeru, až zelená dioda čtyřikrát zabliká. Poté započne načítání dat. Červená dioda blikne každých 30 sekund.* -Vybitá baterie Při načítání dat se logger automaticky pozastaví. Data nejsou ztracena. Vyměňte baterie a opět stáhněte data. Červená a zelená LED bliknou každých 60 sekund. -Paměť přístroje je zaplněna. Stáhněte data do PC a uvolněte paměť. 5. Provozní Postupy 1. Před použitím DataLoggeru nastavte software. 2. V manuálním módu stiskněte a podržte tlačítko po dobu 2 sekund, DataLogger započne měření a současně LED indikuje tuto funkci (viz LED FLASH INDIKACE.) 3. V automatickém módu, započne DataLogger měření po nastavení v software a současně LED indikuje funkci ( viz LED FLASH INDIKACE.) 4. V Real-time FFT módu se data obnovují automaticky a nejnovější FFT data budou uložena. 5. Během měření zelená LED indikuje pracovní stav svou frekvencí blikání podle toho, jak je nastaveno v software.

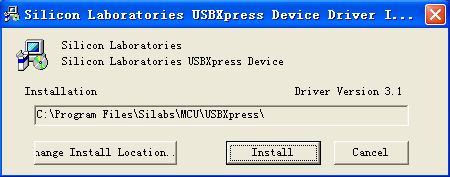

3 6. Po zaplnění pamětí DataLoggeru započne zelená a červená led blikat při frekvenci jednou za 60 sekund. 7. Pokud dojde k vybití baterie započne červená LED indikovat tento stav blikáním každých 30 sekund. 8. Stiskněte a podržte tlačítko po dobu 2 sekund, až červená LED čtyřikrát zabliká a DataLogger se pozastaví. Nebo připojte DataLogger do USB a stáhněte data z paměti. DataLogger se pozastaví automaticky. 9. Data je možno průběžně kontrolovat. Data, která pozorujete, jsou data v reálném čase.(1 až odečtů); během nastavování dataloggeru jsou poslední měřená data ztracena. 10. Bez baterie jsou ztracena data, která byla zaznamenána asi před 1 hodinou. Ostatní data je možno přečíst po opětovném zapojení baterie. 11. Při výměně baterie vypněte napájení DataLoggeru a otevřete kryt baterie. Vyměňte vybitou baterii za novou typu 1/2AAA 3.6V a vraťte zpět kryt baterie. 6. Upevnění DataLogger můžete umístit na měřený objekt několika způsoby. Následují ukázky tří různých možností: 1. Přišroubováním Upevněte podložku třemi šrouby, pokud šrouby nevadí měřenému předmětu, pak upřednostněte tento způsob. 2. Přilepením Upevněte podložku lepidlem, vyčkejte, až je podložka pevně přilepena k předmětu. 3. Přichycení magnetem. Připevněte podložku k objektu pomocí magnetu. Měřený objekt musí být z magnetického materialu. 7. POZNÁMKA 1. Neskladujte ani nepracujte s přístrojem při vysokých teplotách nebo vysoké vzdušné vlhkosti okolí. 2. Pokud s přístrojem delší dobu nepracujete, vyjměte baterie, aby nedošlo k jejich vytečení a následnému poškození přístroje. 3. Bez baterie budou data shromážděná během poslední hodiny ztracena. 4. Během vzorkovacího intervalu bude DataLogger shromažďovat vrcholovou hodnotu vibrace/rázu. 5. Před použitím nastavte DataLogger pomocí přiloženého software. 6. Vzhledem k vlivu gravitace připevněte DataLogger pevně k měřenému objektu, jinak nebudou tři osy X,Y,Z správně kalibrovány. 8. INSTALACE SOFTWARE A PROVOZ 1. Spusťte Windows 2. Vložte instalační CD do mechaniky CD-ROM 3. Spusťte instalační soubor SETUPGUIDE.EXE v adresáři DISK1, instalace proběhne do adresáře C:\Program Files\Vibration Datalogger. 4. Po ukončení softwarové instalace Vibration Datalogger se objeví následující okno. Klikněte na Install pro dokončení instalace ovladače. Po úspěšném dokončení instalace software a ovladačů, můžete

4 spustit software Vibration Datalogger a začít přenášet data z DataLoggeru. 5. Klikněte dvakrát na ikonu pro spuštění software. Klikněte na ikonu v liště menu. Objeví se nabídky nastavení, jak je zobrazeno níže. Popis každé položky v menu nastavení je v přiloženém seznamu níže. Pole Sampling Setup, slouží k nastavení četnosti vzorkování DATA LOGGERU. V levém okně nastavíte počet vzorků a v pravém okně jednotku času. Pole Motion Detection Threshold Setup slouží k nastavení prahové hodnoty pro detekci pohybu. Pokud měřená hodnota překročí tuto nastavenou hodnotu, DATALOGGER ji zaznamená. V poli LED Flash Cycle Setup můžete nastavit frekvenci blikání diody LED. Podle požadavků můžete zvolit hodnoty 10s/20s/30s. Volbou No Light nebude blikání aktivováno, což může zvýšit životnost baterie. Mód záznamu pro DATA LOGGER Record Mode můžete zvolit Normal a Motion Detection. Free-fall Detection mód zvolíte, pouze když si přejete vyhodnocovat podmínky volného pádu. Tlačítko Manual a Automatic umožňuje nastavit započetí načítání dat buď ihned po nastavení v okně Setup (Automatic) nebo odložit spuštění načítání na požadovanou dobu (Manual). Klikněte na tlačítko SETUP pro uložení změn. Kliknutím na tlačítko DEFAULT se nastaví základní tovární nastavení. Kliknutím na tlačítko CANCEL ukončíte okno Setup. Poznámka: Po ukončení Setupu budou trvale vymazána všechna předešlá data načtená DATALOGGEREM. Pokud požadujete nejdříve uložit předešlá data, klikněte na tlačítko Cancel a postupujte podle návodu uvedeného níže a uložte načtená data. Může se stát, že před dokončením načítání dojde k vyčerpání baterií. Vždy se ujistěte, že kapacita nabité baterie je dostačující k dokončení vašeho úkolu. Pokud si nejste jisti, pak doporučujeme vždy před důležitým měřením vložit do přístroje zcela novou baterii. 6. Přenos Dat: Přenos dat uložených v loggeru do PC: A. Připojte DATA LOGGER k portu USB. B. Spusťte software Datalogger C. Klikněte na ikonu Download. D. Zobrazí se níže uvedená nabídka. Klikněte na DOWNLOAD pro započetí přenosu dat. Po úspěšném přenosu dat se zobrazí další níže uvedená nabídka.

5 7. Pro spuštění klikněte na ikonu pro čtení dat z DataLoggeru v reálném čase. Nejdříve nastavte četnost vzorkování a počet vzorkovacích bodů, pak klikněte na tlačítko RUN pro start načítání. 8. Načítání pro FFT Analýzu Klikněte na ikonu Klikněte na ikonu pro načítání spektrálních dat v reálném čase. pro zobrazení průběhu hodnot v čase. Klikněte na ikonu pro zobrazení průběhu podle frekvence.

6 Software přepočítává spektrální data v reálném čase pomocí analýzy FFT v rozsahu 0 až 256 HZ. Frekvence maximální výchylky bude zobrazena ve výše uvedeném okně. 9. Pro ukázky využití Software ve specifických aplikacích nahlédněte prosím do souboru HELP v Dovozce pro Českou republiku: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
