Střešní vpusti TOPWET TW

Transkript

1 Střešní vpusti TOPWET TW integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů tělo vpusti polyamid PA6, ochranný koš polykarbonát BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace oranžová třída zatížení H 1,5 doklady (název, číslo, datum, kdo vydal a jeho adresa) TOPWET Bescheinigung Nr z ze dne , vydal TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg Svislá vpust a b c d e f Vodorovná vpust a b c d e f g

2 Vyhřívané střešní vpusti TOPWET TWE integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů s elektrickým vyhříváním tělo vpusti polyamid PA6, ochranný koš polykarbonát BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace oranžová třída zatížení H 1,5 doklady (název, číslo, datum, kdo vydal a jeho adresa) TOPWET Bescheinigung Nr z ze dne , vydal TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg PARAMETRY VYHŘÍVÁNÍ Svislá vyhřívaná vpust a b c d e f Připojení se provádí do elektrické krabice pod stropní konstrukcí Délka přívodního kabelu vpusti je 1,5 m (kabel CYKY 3 1,5 mm) Zapojení vodičů: žlutozelený-ochranný, černý-fázový, modrý-nulový Střídavé napětí: 230 V, 50 Hz Příkon: proměnný, podle teploty okolního prostředí, cca: 7 W při 20 C / 11 W při 0 C / 16 W při -20 C Max. proudový ráz: 600 ma Třída ochrany krytí: IP 67 Vodorovná vyhřívaná vpust 2 3 L a b c d e f g N PE hlavní vypínač L fázový (černý) 2 1 proudový hlavní vypínač chránič L N fázový nulový (modrý) (černý) 3 2 jistič proudový chránič N PE nulový ochranný (modrý) (žlutozelený) 4 3 střešní jističvpust PE ochranný 5 4 termostat střešní nebo vpust vypínač (žlutozelený) 5 termostat nebo vypínač

3 Nástavce pro tepelnou izolaci pro střešní vpusti TOPWET TWN integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů tělo vpusti polyamid PA6, ochranný koš polykarbonát BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace oranžová třída zatížení H 1,5 doklady (název, číslo, datum, kdo vydal a jeho adresa) TOPWET Bescheinigung Nr z ze dne , vydal TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg Nástavce pro tepelnou izolaci pro střešní vpusti TOPWET a b c d Pro výšku tepelné izolace TWN v * TWN v * TWN v * TWN v300 XL TWN v500 XL * Pro střešní vpusti 70, 100 a 125 (vpusti těchto průměrů mají stejnou horní část konstrukce) Všechny nástavce vpustí je možné na zakázku dodat i ve vyhřívaném provedení

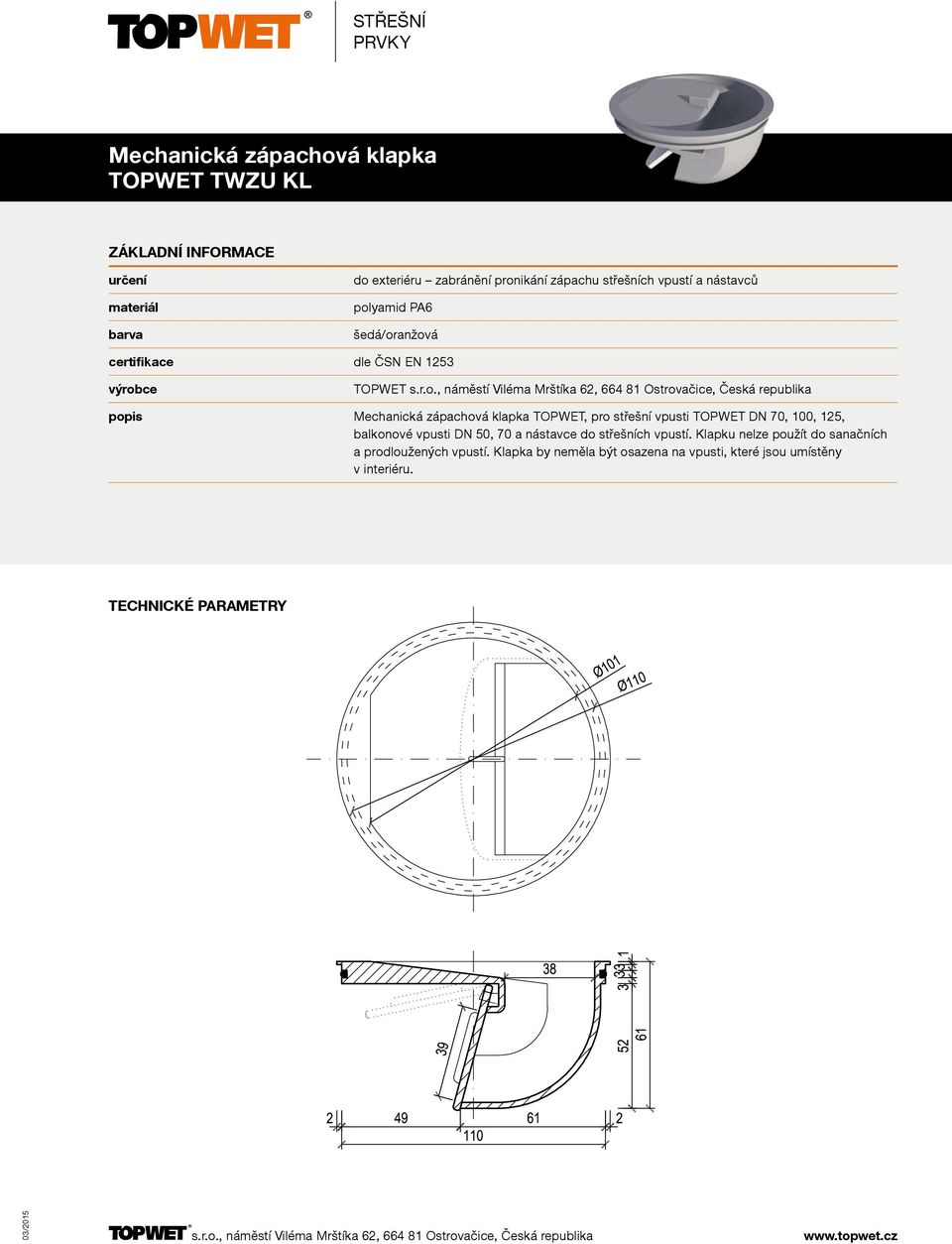

4 Mechanická zápachová klapka TOPWET TWZU KL do exteriéru zabránění pronikání zápachu střešních vpustí a nástavců polyamid PA6 šedá/oranžová TOPWET popis Mechanická zápachová klapka TOPWET, pro střešní vpusti TOPWET 70, 100, 125, balkonové vpusti 50, 70 a nástavce do střešních vpustí. Klapku nelze použít do sanačních a prodloužených vpustí. Klapka by neměla být osazena na vpusti, které jsou umístěny v interiéru.

5 Vodní zápachová uzávěra TOPWET TWZU do interiéru zabránění pronikání zápachu střešních vpustí polyamid PA6 popis TOPWET Vodní zápachová uzávěra TOPWET, pro střešní vpusti TOPWET 70, 100, 125, balkonové vpusti 50, 70, a nástavce do střešních vpustí. Průtok 0,9 1,3 l/s. Vodní uzávěra by neměla být osazena na vpusti, které jsou umístěny v exteriéru.

6 Perforovaný ochranný koš TOPWET TWOK třída zatížení ochrana střešní vpusti, sanační vpusti, nástavce proti propadnutí kameniva na střechách s přitěžující vrstvou kačírku polyamid PA6 K3 300 kg popis TOPWET Univerzální koš TWOK pro střešní vpusti 70, 100 a 125, nástavce do střešních vpustí, sanační vpusti a prodloužené vpusti. Koš TWOK XL pro střešní vpusti 150 a nástavce do vpustí XL. Ochranný koš pro střechy s kačírkem a Určení TWOK v * 100 TWOK v * 133 TWOK v * 166 TWOK v * 200 TWOK v XL Univerzální koš pro střešní vpusti 70, 100 a 125, nástavce do střešních vpustí, sanační vpusti a prodloužené vpusti Pro střešní vpusti 150 a nástavce do vpustí XL * Jak můžou být nástavce univerzální do různých průměrů střešních vpustí 70, 100 i 125? Střešní vpusti, nástavce, sanační vpusti a prodloužené vpusti (kromě 150 a XL) mají hrdlo resp. integrovanou přírubu vpusti stejné konstrukce i průměru. Konstrukce vpustí se liší podle výrobku až pod hrdlem. Je to z důvodu univerzálnosti všech doplňků.

7 Nerezová šachta TOPWET TWNK a TWNK C třída zatížení ochrana střešní vpusti, sanační vpusti, nástavce a chrliče proti propadnutí kameniva na střechách s přitěžující vrstvou kačírku nerezový plech tl.1,5 mm K3 300 kg TOPWET ROZTEČ 11 mm ROZTEČ 11 mm

8 Terasové nástavce TOPWET TW TER třída zatížení odvodnění teras a balkónů nerezový plech tl.1,5 mm K3 300 kg popis TOPWET Univerzální terasový nástavec TOPWET s chromovou mřížkou mm, pro svislé a vodorovné provedení střešních vpustí TOPWET 70, 100 a 125, nástavce do střešních vpustí, sanační vpusti a prodloužené vpusti (provedení XL pouze pro střešní vpusti 150 a nástavce do střešních vpustí XL). V provedení bez perforace (označení TWNR TER), částečně perforovaném (označení TWNR TER D) nebo perforovaném (označení TWNR TER P). Terasové a balkónové nerezové nástavce a b c Určení TW TER 125* TW TER P 125* TWNR TER v XL(P) (D) Univerzální terasové nástavce pro střešní vpusti 70, 100 a 125, nástavce do střešních vpustí, sanační vpusti a prodloužené vpusti Pro střešní vpusti 150 a nástavce do vpustí XL * Jak můžou být nástavce univerzální do různých průměrů střešních vpustí 70, 100 i 125? Střešní vpusti, nástavce, sanační vpusti a prodloužené vpusti (kromě 150 a XL) mají hrdlo resp. integrovanou přírubu vpusti stejné konstrukce i průměru. Konstrukce vpustí se liší podle výrobku až pod hrdlem. Je to z důvodu univerzálnosti všech doplňků. ** Jaký typ nástavce mám použít, když mám stěrkovou hydroizolaci, která je v úrovni hrdla vpusti? Pro tento typ hydroizolace je určený nástavec TW TER, který můžete zkrátit dle výšky potěru a dlažby.

9 Ochranný poklop TOPWET TW PLK třída zatížení odvodnění teras a balkónů K3 300 kg TOPWET

10 Sanační vpusti TOPWET TW SAN integrovaná manžeta izolace odvodnění plochých střech s napojením na původní vpust nebo potrubí bez hrdla tělo vpusti polyamid PA6, ochranný koš polykarbonát, sanační těsnění EPDM BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace šedá třída zatížení H 1,5 doklady (název, číslo, datum, kdo vydal a jeho adresa) TOPWET Bescheinigung Nr z ze dne , vydal TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg Sanační vpusti pro zateplené střechy a b c* d TW SAN TW SAN TW SAN TW SAN 104** TW SAN TW SAN * na zakázku možnost prodloužení až do 2000 mm ** tenkostěnné provedení

11 Vyhřívané sanační vpusti TOPWET TWE SAN integrovaná manžeta izolace odvodnění plochých střech s napojením na původní vpust nebo potrubí bez hrdla s elektrickým vyhříváním tělo vpusti polyamid PA6, ochranný koš polykarbonát, sanační těsnění EPDM BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace šedá třída zatížení H 1,5 doklady (název, číslo, datum, kdo vydal a jeho adresa) TOPWET Bescheinigung Nr z ze dne , vydal TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg Vyhřívané sanační vpusti pro zateplené střechy a b c* d TWE SAN TWE SAN TWE SAN TWE SAN 104** TWE SAN TWE SAN * na zakázku možnost prodloužení až do 2000 mm ** tenkostěnné provedení PARAMETRY VYHŘÍVÁNÍ Připojení se provádí do elektrické krabice pod stropní konstrukcí Délka přívodního kabelu vpusti je 1,5 m (kabel CYKY 3 1,5 mm) Zapojení vodičů: žlutozelený-ochranný, černý-fázový, modrý-nulový Střídavé napětí: 230 V, 50 Hz Příkon: proměnný, podle teploty okolního prostředí, cca: 4 W při 20 C / 7 W při 0 C / 12 W při -20 C Max. proudový ráz: 400 ma Třída ochrany krytí: IP 67 1 hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust s.r.o., náměstí Viléma Mrštíka 62, termostat 81 Ostrovačice, nebo vypínač Česká republika L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený) 5 L N PE 1 hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený)

12 Sanační odvětrání TOPWET TWOP SAN integrovaná manžeta izolace odvětrání plochých střech s napojením na původní potrubí tělo vpusti polyamid PA6, ochranný koš polykarbonát, sanační těsnění EPDM BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá TOPWET Sanační odvětrání a b c d e TWOP SAN TWOP SAN TWOP SAN TWOP SAN TWOP SAN

13 Sanační vpusti pro nezateplené střechy TOPWET TW SAN BZ integrovaná manžeta izolace odvodnění plochých střech s napojením na původní vpust nebo potrubí bez hrdla tělo vpusti polyamid PA6, ochranný koš polykarbonát, sanační těsnění EPDM BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace šedá třída zatížení H 1,5 TOPWET Sanace a rekonstrukce střechy bez tepelné izolace e f g h TW SAN BZ TW SAN BZ TW SAN BZ TW SAN BZ 104* TW SAN BZ TW SAN BZ Vpust lze zasunout do stávající vpusti, potrubí nebo žlabu až po hrdlo, ale má nižší odtokovou kapacitu * tenkostěnné provedení

14 Prodloužené střešní vpusti jednostěnné TOPWET TWJ integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů tělo vpusti polyamid PA6, ochranný koš polykarbonát BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace šedá třída zatížení H 1,5 TOPWET Prodloužené střešní vpusti jednostěnné a b c d e TWJ TWJ TWJ TWJ TWJ

15 Vyhřívané prodloužené střešní vpusti jednostěnné TOPWET TWJE integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů s elektrickým vyhříváním tělo vpusti polyamid PA6, ochranný koš polykarbonát BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace šedá třída zatížení H 1,5 TOPWET Vyhřívané prodloužené střešní vpusti jednostěnné a b c d e f TWJE TWJE TWJE TWJE TWJE PARAMETRY VYHŘÍVÁNÍ Připojení se provádí do elektrické krabice pod stropní konstrukcí Délka přívodního kabelu vpusti je 1,5 m (kabel CYKY 3 1,5 mm) Zapojení vodičů: žlutozelený-ochranný, černý-fázový, modrý-nulový Střídavé napětí: 230 V, 50 Hz Příkon: proměnný, podle teploty okolního prostředí, cca: 4 W při 20 C / 7 W při 0 C / 12 W při -20 C Max. proudový ráz: 400 ma Třída ochrany krytí: IP hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač 3 4 L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený) 5 L N PE 1 hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený)

16 Prodloužené střešní vpusti jednostěnné pro nezateplené střechy TOPWET TWJ BZ integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů tělo vpusti polyamid PA6, ochranný koš polykarbonát BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace šedá třída zatížení H 1,5 TOPWET Prodloužené střešní vpusti jednostěnné střechy bez tepelné izolace g h i k TWJ BZ TWJ BZ TWJ BZ TWJ BZ TWJ BZ Vpust lze zasunout do stávající vpusti, potrubí nebo žlabu až po hrdlo, ale má nižší odtokovou kapacitu Jaký je rozdíl mezi standardní vpustí a vpustí BZ? Vpusti s označením BZ (bez zateplení) jsou určené pro nezateplené konstrukce, žlaby nebo sanace, kdy je nutné zasunout vpust do potrubí nebo otvoru až po hrdlo. Oproti standardnímu provedení mají vpusti BZ nižší odtokovou kapacitu.

17 Chrliče TOPWET TWC, TWC x0 a TWC MINI kulaté integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů polyamid PA6/PVC BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá TOPWET Chrliče kulaté a* b c d e f TWC TWC TWC TWC TWC 50 x TWC 75 x TWC 110 x TWC 125 x TWC MINI * na zakázku možnost prodloužení až do 2000 mm

18 Vyhřívané chrliče TOPWET TWCE kulaté integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů s elektrickým vyhříváním polyamid PA6/PVC BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá TOPWET Vyhřívané chrliče kulaté a* b c d e f g TWCE TWCE TWCE TWCE * na zakázku možnost prodloužení až do 2000 mm PARAMETRY VYHŘÍVÁNÍ Připojení se provádí do elektrické krabice pod stropní konstrukcí Délka přívodního kabelu vpusti je 1,5 m (kabel CYKY 3 1,5 mm) Zapojení vodičů: žlutozelený-ochranný, černý-fázový, modrý-nulový Střídavé napětí: 230 V, 50 Hz Příkon: proměnný, podle teploty okolního prostředí, cca: 3 W při 20 C / 4 W při 0 C / 7 W při -20 C Max. proudový ráz: 150 ma Třída ochrany krytí: IP hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač 3 4 L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený) 5 L N PE 1 hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený)

19 Chrliče TOPWET TWC hranaté integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů PVC BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá TOPWET Chrliče hranaté a b c d e f g TWC 50x a TWC 50x TWC 100x e b d c f g TWC 100x TWC 100x TWC 150x TWC 150x

20 Pojistné přepady TOPWET TWPP a TWPP MINI kulaté integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů polyamid PA6/PVC BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá TOPWET Pojistné přepady kulaté a* b c d e TWPP TWPP TWPP TWPP TWPP MINI * na zakázku možnost prodloužení až do 2000 mm

21 Pojistné přepady TOPWET TWPP hranaté integrovaná manžeta izolace odvodnění plochých střech, teras a balkónů PVC BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá TOPWET Pojistné přepady hranaté a b c d e f TWPP TWPP TWPP TWPP TWPP

22 Šachty pro zelené střechy TOPWET TWZ třída zatížení kontrolní nebo revizní šachta pro střechu s vegetačním souvrstvím tělo šachty polyamid PA6, ochranný poklop polypropylen bílá K3 300 kg TOPWET Šachty pro zelené střechy a b TWZ b a b TWZ TWZ TWZ TWZ TWZ TWZ TWZ

23 Balkónové vpusti TOPWET TWB integrovaná manžeta izolace odvodnění teras a balkónů polyamid PA6 BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace oranžová třída zatížení H 1,5 TOPWET Balkónové vpusti svislé provedení a b c d e f g TWB 50 S TWB 75 S Balkónové vpusti vodorovné provedení a b c d TWB 50 V TWB 75 V

24 Vyhřívané balkónové vpusti TOPWET TWBE integrovaná manžeta izolace odvodnění teras a balkónů s elektrickým vyhříváním polyamid PA6 BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace oranžová třída zatížení H 1,5 TOPWET Balkónové vpusti svislé provedení a b c d e f g TWBE 50 S TWBE 75 S Balkónové vpusti vodorovné provedení a b c d TWBE 50 V TWBE 75 V PARAMETRY VYHŘÍVÁNÍ Připojení se provádí do elektrické krabice pod stropní konstrukcí Délka přívodního kabelu vpusti je 1,5 m (kabel CYKY 3 1,5 mm) Zapojení vodičů: žlutozelený-ochranný, černý-fázový, modrý-nulový Střídavé napětí: 230 V, 50 Hz Příkon: proměnný, podle teploty okolního prostředí, cca: 3 W při 20 C / 4 W při 0 C / 7 W při -20 C Max. proudový ráz: 150 ma Třída ochrany krytí: IP L N PE 1 hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený) 1 hlavní vypínač L fázový (černý) 2 proudový chránič N nulový (modrý) 3 jistič PE ochranný (žlutozelený) s.r.o., náměstí Viléma Mrštíka 62, střešní Ostrovačice, vpust Česká republika 5 termostat nebo vypínač

25 Balkónové vpusti podlahové TOPWET TWBP integrovaná manžeta izolace třída zatížení odvodnění interiérů BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace oranžová/bílá K3 300 kg TOPWET Svislá balkónová vpust podlahová a b c d e TWBP 50 S * Vodorovná balkónová vpust podlahová a b c f TWBP 50 V * Balkónová podlahová vpust TOPWET s integrovanou STE manžetou pro napojení hydroizolační stěrky např. z cementových pojiv, plniv a speciálních přísad, opatřené vodotěsně vyspárovanou keramickou dlažbou, jejíž povrch je odvodněn přes mřížku nástavce. Tuto vpust nelze použít pro jiné účely, protože neumožňuje odvodnění drenážní vrstvy ani povrchu vlastní hydroizolační vrstvy.

26 Střešní odvětrávací komínky TOPWET TWO integrovaná manžeta izolace odvětrání plochých střech BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá TOPWET Střešní odvětrávací komínky Průřez [cm²] a* b* c d e* TWO TWO TWO TWO * na zakázku možnost prodloužení až do 2000 mm

27 Základová deska TOPWET TWOD integrovaná manžeta izolace vzduchotěsný prostup parotěsnou zábranou pro napojení odvětrávacích komínků TWOP a prostupů pro elektrické a jiné kabely TWP BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá/šedá TOPWET Základová deska Průřez [cm²] a* b* c d e* f* TWOD TWOD TWOD TWOD * na zakázku možnost prodloužení až do 2000 mm

28 Odvětrání kanalizace TOPWET TWOP integrovaná manžeta izolace odvětrání potrubí skrz plochou střechu BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá TOPWET Odvětrání kanalizace Průřez [cm²] a* b* c d e* TWOP TWOP TWOP TWOP * na zakázku možnost prodloužení až do 2000 mm

29 Prostupy pro kabely TOPWET TWP integrovaná manžeta izolace požární odolnost aplikace prostupu pro elektrické a jiné kabely BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc, TPO termoplastický (flexibilní) polyolefin, EPDM fólie ze syntetického kaučuku, PE polyethylenová fólie, STE manžeta pro napojení stěrkové hydroizolace bílá Zkouška žhavou smyčkou dle IEC : 960 C, UL Subject 94 V-2, těžce vznětlivý, samozhášivý. Odolnost zkoušena v Elektrotechnickém zkušebním ústavu, s.p. v Praze, č. protokolu /01. TOPWET Prostupy pro kabely Průřez [cm²] a* b* c d e* f* TWP TWP TWP TWP * na zakázku možnost prodloužení až do 2000 mm

30 Prostup pro kabely 24 mm TOPWET TWP 24 integrovaná manžeta izolace aplikace prostupu pro elektrické kabely PVC fólie na bázi mpvc šedá TOPWET Ø x x 500

31 Termostat TOPWET TWT 524 ovládání vyhřívaných střešních, sanačních a balkónových vpustí a chrličů certifikace dle DIN EN popis EBERLE Controls GmbH, Klingenhofstrasse 71, Norimberk, Německo Univerzální venkovní termostat k ovládání vyhřívaných střešních vpustí s integrovaným teplotním čidlem pro měření venkovní teploty. Slouží k regulaci vyhřívání střešních vpustí za účelem snížení nákladů. SCHÉMA ZAPOJENÍ Vždy prosím dodržujte technická data na schématu zapojení na víku přístroje. Připojení proveďte podle následujících schémat zapojení: Termostat TOPWET TWT 524 Číslo výrobku TWT 524 (DTR-E 3102) Č. EDV Rozsah teploty -20 až 25 C Provozní napětí Spínací proud při ~230 V 16 (4) A Topení (svorka 1 2) Chlazení (svorka 1 3) Spínací výkon (kw) 3,6 Topení (svorka 1 2) Chlazení (svorka 1 3) Kontakt Uvolňovací dotek Přípustná teplota ( C) 1 vypínací 1 spínací C Rozdíl spínací teploty 1-3K Tepelná zpětná vazba Nastavení teploty pod víkem krytu Třída ochrany krytí krytu podle DIN IP 65 Přípustná relativní prostorová vlhkost nekondenzující

32 Termostat TOPWET TWT 3528 ovládání vyhřívaných střešních, sanačních a balkónových vpustí a chrličů certifikace dle DIN EN popis EBERLE Controls GmbH, Klingenhofstrasse 71, Norimberk, Německo Univerzální vnitřní termostat k ovládání vyhřívaných střešních vpustí TOPWET určený do rozvodné skříně včetně kabelu o délce 4 m s teplotním čidlem pro měření venkovní teploty. Slouží k regulaci vyhřívání střešních vpustí za účelem snížení nákladů. SCHÉMA ZAPOJENÍ Vždy prosím dodržujte technická data na schématu zapojení na přístroji. Připojení proveďte podle následujících schémat zapojení: Termostat TOPWET TWT 3528 Číslo výrobku TWT 3528 Napájecí napětí AC 220/230 V Tolerance Frekvence Spínaný proud Kontakt Diference spínání Rozsahy teploty Teplota okolí Teplota skladování V 50/60 Hz 10 (4) A / 250 V AC 1 přepínací (bezpotenciálový) 1K C C C

33 Termostat TOPWET TWT a ovládání vyhřívaných střešních, sanačních a balkónových vpustí a chrličů certifikace dle DIN EN popis EBERLE Controls GmbH, Klingenhofstrasse 71, Norimberk, Německo Automatický vnitřní termostat s teplotním i vlhkostním čidlem k ovládání vyhřívaných střešních vpustí TOPWET do rozvodné skříně. Obě čidla jsou součástí dodávky. TWT jednozónový, TWT dvouzónový. Slouží k regulaci vyhřívání střešních vpustí za účelem snížení nákladů. SCHÉMA ZAPOJENÍ Vždy prosím dodržujte technická data na schématu zapojení na přístroji. Připojení proveďte podle následujících schémat zapojení: Termostat TOPWET TWT a Číslo výrobku TWT a Provozní napětí ~230 V Frekvence 50/60 Hz Stupeň krytí podle EN IP 20 Diference spínání 1-3K Rozsahy teploty Teplota okolí Teplota skladování C C C

34 Tvarovky TOPWET TWUT a TWOT opracování prostupů ve střešním plášti z fólie na bázi mpvc fólie na bázi mpvc, bez nosné vložky, tl.1,5 mm světle šedá TOPWET Těsnící manžety tvarovky = rozměr a [mm] c* d** TWUT a TWOT 11, 12, 14, 15, 16, 17, 20, 24, 25, 30, 32, TWUT a TWOT 40, 42, 43, 45, 50, 51, 56, 60, TWUT a TWOT 70, 72, 75, 76, 77, 80, TWUT a TWOT 90, 100, 102, 105, 110, TWUT a TWOT 120, 125, 138, 140, 150, 160, 170, TWUT a TWOT * na zakázku lze dodat ve výšce 300 mm ** na zakázku lze dodat v průměru do 350 mm = rozměr a x b [mm] c* d** TWUT a TWOT 8 40, 8 50, 10 30, 10 40, 10 50, 15 35, TWUT a TWOT 10 35, 20 20, 20 35, 20 40, 25 25, 25 30, TWUT a TWOT 10 60, 15 50, 15 60, 20 50, 20 70, 25x45, 25 50, TWUT a TWOT 30 40, 30 50, 30 60, 35 35, 35 50, TWUT a TWOT 40 40, 40 45, 40 50, 40 55, 40 60, TWUT a TWOT 45 45, 50 50, 60 60, TWUT a TWOT , 15x100, 40 80, 50x80, 55x85, 70 70, TWUT a TWOT , TWUT a TWOT , , , , , TWUT a TWOT * na zakázku lze dodat ve výšce 300 mm ** na zakázku lze dodat v průměru do 350 mm

35 Tvarovky kužel a vlnovec TOPWET TW KUZ a TW VLN opracování detailů ve střešním plášti z fólie na bázi mpvc fólie na bázi mpvc, bez nosné vložky, tl.1,5 mm světle šedá / tmavě šedá TOPWET

36 Zachytávač sněhu TOPWET TW SZ k zachytávání vrstvy sněhu na střešním plášti z fólie na bázi mpvc spodní díl žárově pozinkovaný plech tloušťky 0,55 mm s PVC vrstvou tloušťky 0,6 mm a protikorozní úpravou, vrchní díl výlisek z žárově pozinkovaného plechu tloušťky 0,55 mm s PVC vrstvou tloušťky 0,6 mm a protikorozní úpravou TOPWET PŘÍKLAD ROZMÍSTĚNÍ NA STŘEŠE Konkrétní rozmístění a počet sněhových zábran závisí na sklonu střechy, její velikosti a předpokládaném zatížení od sněhové vrstvy. sklon střechy do 30 POPIS Prefabrikovaná tvarovka pro zachytávání sněhové vrstvy a zamezení jejímu sjíždění ze střešní konstrukce, kde hlavní hydroizolační vrstva je tvořena PVC fólií a sklon střechy nepřesahuje 30. Sněhová zábrana je vyrobena ze dvou dílů poplastovaného plechu VIPLANYL, které jsou k sobě svařeny do jednoho celku. Výsledný tvar plní funkci sněhové zábrany. Spodní díl čtvercového tvaru slouží pro ukotvení sněhové zábrany ke konstrukčnímu podkladu a je opatřen v rozích otvory o průměru 6,2 mm. Zároveň umožnuje vodotěsné napojení na hlavní hydroizolační vrstvu přeplátováním a horkovzdušným svařením na lícní stranu spodního dílu opatřeného PVC-P vrstvou. Vrchní díl je ve tvaru otevřené klínové kapsy, do které je sníh zachytáván. Tato kapsa má v přední části otvor pro odtok vody a nečistot ve směru sklonu střechy. TECHNICKÉ ÚDAJE Rozměr spodního dílu sněhové zábrany: mm Zádržná plocha sněhové zábrany: 35 cm 2 Výpočtová únosnost sněhové zábrany: 1,3 kn Požadovaná únosnost jednoho kotevního prvku: 1,2 kn BAREVNÉ VARIANTY VIPLANYL 700 RAL 9016 VIPLANYL 701 RAL 7035 VIPLANYL 707 RAL 7047 VIPLANYL 712 RAL 7040 VIPLANYL 720 RAL 7031 VIPLANYL 740 RAL 7015 VIPLANYL 760 RAL 7016 VIPLANYL 660 RAL 6000 VIPLANYL 560 RAL 5024 VIPLANYL 580 RAL 5012 VIPLANYL 590 RAL 5015 VIPLANYL 460 RAL 3016 VIPLANYL 480 RAL 8029 VIPLANYL 860 RAL 8017 sklon střechy do 30

37 Zachytávač sněhu TOPWET TW SZM k zachytávání vrstvy sněhu na střešním plášti z fólie na bázi mpvc spodní díl žárově pozinovaný plech tloušťky 0,55 mm s PVC vrstvou tloušťky 0,6 mm a protikorozní úpravou, vrchní díl výlisek z žárově pozinkovaného plechu tloušťky 0,55 mm s PVC vrstvou tloušťky 0,6 mm a protikorozní úpravou TOPWET PŘÍKLAD ROZMÍSTĚNÍ NA STŘEŠE Konkrétní rozmístění a počet sněhových zábran závisí na sklonu střechy, její velikosti a předpokládaném zatížení od sněhové vrstvy. sklon střechy do 30 POPIS Prefabrikovaná tvarovka pro zachytávání sněhové vrstvy a zamezení jejímu sjíždění ze střešní konstrukce, kde hlavní hydroizolační vrstva je tvořena PVC fólií a sklon střechy nepřesahuje 30. Sněhová zábrana je vyrobena ze dvou dílů poplastovaného plechu VIPLANYL, které jsou k sobě svařeny do jednoho celku. Výsledný tvar plní funkci sněhové zábrany. Spodní díl čtvercového tvaru slouží pro ukotvení sněhové zábrany ke konstrukčnímu podkladu a je opatřen v rozích otvory o průměru 6,2 mm. Na ploše je integrovaná manžeta hydroizolace z fólie na bázi mpvc. Vrchní díl je ve tvaru otevřené klínové kapsy, do které je sníh zachytáván. Tato kapsa má v přední části otvor pro odtok vody a nečistot ve směru sklonu střechy. TECHNICKÉ ÚDAJE Velikost manžety fólie: mm Rozměr spodního dílu sněhové zábrany: mm Zádržná plocha sněhové zábrany: 35 cm 2 Výpočtová únosnost sněhové zábrany: 1,3 kn Požadovaná únosnost jednoho kotevního prvku: 1,2 kn BAREVNÉ VARIANTY VIPLANYL 700 RAL 9016 VIPLANYL 701 RAL 7035 VIPLANYL 707 RAL 7047 VIPLANYL 712 RAL 7040 VIPLANYL 720 RAL 7031 VIPLANYL 740 RAL 7015 VIPLANYL 760 RAL 7016 VIPLANYL 660 RAL 6000 VIPLANYL 560 RAL 5024 VIPLANYL 580 RAL 5012 VIPLANYL 590 RAL 5015 VIPLANYL 460 RAL 3016 VIPLANYL 480 RAL 8029 VIPLANYL 860 RAL 8017 sklon střechy do 30

38 Zachytávač sněhu TOPWET TW SNOW popis k zachytávání vrstvy sněhu na střešní plášti sklonu 5 25 z fólií na bázi PVC-P, EVA, CPE PVC bílá Sníh je zachycován rovnoměrně po celé ploše střechy. Zachytávač zamezuje hromadění sněhu na jednom místě. Při aplikaci zachytávače sněhu nedochází k proděravění hydroizolační fólie. Střešní fólie je staticky minimálně zatížena díky nízké hmotnosti zachytávače. Montáž není časově náročná a nevyžaduje přípravu před vlastní montáží. Systém umožňuje i dodatečné osazení na již provedenou střechu. Otvory v zachytávači umožňují plynulý odtok dešťové vody a nečistot. Zachytávač sněhu b h TW SNOW PRACOVNÍ POSTUP 1. Připravit rozmístění dle kladečského plánu (viz. obrázek níže). 2. PVC fólii v místě lepení důkladně očistit aktivátorem. Spotřeba aktivátoru závisí na stupni znečištění fólie (stejná spotřeba jako u klasického čističe PVC cca 5 ml na jeden zachytávač, tzn. balení 1 litr na cca 200 zachytávačů, balení 5 litrů na cca 1000 zachytávačů). 3. Nanést lepidlo na zachytávač po celé styčné ploše (nejlépe připravit lepidlo do nádoby a spodní plochu zachytávače do něj ponořit). Spotřeba lepidla je cca 10 ml na jeden zachytávač (balení 1,25 litru lepidla na cca 125 zachytávačů, balení 5 litrů na cca 500 zachytávačů). 4. Přilepit na očištěné místo na fólii (otvory musí směřovat ke žlabu) a cca 10 sekund přidržet. Plochu střechy vyznačit rovnoběžně od okapu či žlabu ve vzdálenostech 20 cm 40 cm 40 cm 40 cm 60 cm 60 cm 60 cm délce po 80 cm až k hřebenu a kolmo k okapu či žlabu po 40 cm Na každé druhé křížení přivařit jeden zachytávač sněhu. Poslední řada je umístěna cm pod hřebenem střechy. Otvory pro odtok vody v zachytávači sněhu musí být umístěny ve směru k okapu nebo žlabu.

39 Držák pro hromosvod TOPWET TW HR držák pro upevnění vodiče hromosvodu na plochých střechách, možnost dodat s výsekem manžety fólie mpvc polyethylen MAKROSTAB UV 2002/LDPE IT 20 TOPWET

40 Pojezdové vpusti a nástavce TW POJEZD a TWN POJEZD odvodnění parkovacích ploch, plochých střech, teras a balkónů nerezová ocel, manžeta izolace: pevná volná příruba třída zatížení do 1,5 t (do 12 t) LOROWERK K. H. Vahlbrauk GmbH & Co. KG, Kriegerweg 1, Bad Gandersheim, Německo Pojezdové vpusti a nástavce a b c d e TW POJEZD TW POJEZD TWN POJEZD TWN POJEZD

41 Vyhřívané pojezdové vpusti a nástavce TWE POJEZD a TWNE POJEZD odvodnění parkovacích ploch, plochých střech, teras a balkónů nerezová ocel, manžeta izolace: pevná volná příruba třída zatížení do 1,5 t (do 12 t) LOROWERK K. H. Vahlbrauk GmbH & Co. KG, Kriegerweg 1, Bad Gandersheim, Německo Vyhřívané pojezdové vpusti a nástavce a b c d e TWE POJEZD TWE POJEZD TWNE POJEZD TWNE POJEZD PARAMETRY VYHŘÍVÁNÍ Připojení se provádí do elektrické krabice pod stropní konstrukcí Délka přívodního kabelu vpusti je 1,5 m (kabel CYKY 3 1,5 mm) Zapojení vodičů: žlutozelený-ochranný, černý-fázový, modrý-nulový Střídavé napětí: 230 V, 50 Hz Příkon: proměnný, podle teploty okolního prostředí, cca: 14 W při 20 C / 22 W při 0 C / 32 W při -20 C Max. proudový ráz: 1200 ma Třída ochrany krytí: IP hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač 3 4 L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený) 5 L N PE 1 hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený)

42 Pojezdové rošty TW ROST odvodnění parkovacích ploch, plochých střech, teras a balkónů litina třída zatížení do 1,5 t (do 12 t) LOROWERK K. H. Vahlbrauk GmbH & Co. KG, Kriegerweg 1, Bad Gandersheim, Německo Pojezdové rošty a b c d e TW ROST TW ROST T TW ROST TW ROST T

43 Kačírková lišta univerzální TOPWET TW KL UNI třída zatížení separace a ukončení u střech s přitežující vrstvou kačírku, substrátu, příp. pochozích ploch hliník, tl. 1,5 mm K3 300 kg popis TOPWET Kačírková a okrajová lišta pro střechy s přitěžující vrstvou kačírku a ukončení profilu dlažby. Materiál: hliník tl.1,5 mm, délka lišty 2000 mm. Lišta má po 250 mm otvory pro provlečení přířezu všech druhů hydroizolace. Tuhost lišty je zajištěna ohybem 10 mm na koncích obou ramen. Součástí dodávky je spojovací díl pro snadné napojení další lišty. Uchycení lišty k podkladu se provádí páskem hydroizolace Kačírková a okrajová lišty výška základna délka TW KL AL TW KL AL TW KL AL TW KL AL TW KL AL TW KL AL TW KL AL TW KL AL

44 Kačírková a okrajová lišta TOPWET TW KL separace a ukončení u střech s přitežující vrstvou kačírku, substrátu, příp. pochozích ploch VIPLANYL 712, tl. 1,5 mm, v přibližné barvě RAL 7040 popis TOPWET Ukončující a okrajová lišta délky 2 m pro profil dlažby a střechy s přitežující vrstvou kačírku, pro střechy a terasy s hlavní hydroizolační vrstvou z PVC. Celková tloušťka u 1,6 mm, délka lišty 2 m včetně 1 ks spojovacího plechu tloušťky 1,0 mm pro přechod mezi dvěma lištami. Lišta je dodávána s 5 ks integrovaných úchytů pro montáž o rozměru mm. Úchyty jsou provedeny z PVC-P fólie tloušťky 1,5 mm s PES výztuhou. Kačírková a okrajová lišta a b c d* e TW KL TW KL TW KL TW KL TW KL ** * Rozměr d označuje rozteč mezi přířezy integrované fólie. ** U lišt výšky nad 90 mm nejsou přířezy součástí dodávky. *** U lišt s jiným, než standardní barevným provedením (v přibližné barvě RAL 7040) nejsou přířezy součástí dodávky. BAREVNÉ VARIANTY VIPLANYL 700 RAL 9016 VIPLANYL 701 RAL 7035 VIPLANYL 707 RAL 7047 VIPLANYL 712 RAL 7040 VIPLANYL 720 RAL 7031 VIPLANYL 740 RAL 7015 VIPLANYL 760 RAL 7016 VIPLANYL 660 RAL 6000 VIPLANYL 560 RAL 5024 VIPLANYL 580 RAL 5012 VIPLANYL 590 RAL 5015 VIPLANYL 460 RAL 3016 VIPLANYL 480 RAL 8029 VIPLANYL 860 RAL 8017

45 Terče a distanční podložky pro suché kladení dlažby TW TERC a TW DIST terče pro suchou pokládku dlažby (podlahový rošt pro teracovou, betonovou nebo kamennou dlažbu) polypropylen černá až tmavě šedá popis RV trading, spol. s r.o., U Prioru 804 / 3, Praha 6 - Ruzyně, Česká republika Terče a podložky jsou určeny pro suché kladení teracové, betonové nebo kamenné dlažby za účelem zpochůznění zaizolovaného povrchu střech, teras, lodžií, dvorů a podobných ploch. Terče pro suché kladení dlažby vytvářejí svým rozmístěním pod dlaždou podlahový rošt. Takto je možné dlažbu přímo položit na netuhé vrstvy střešního pláště. Na hydroizolační vrstvu ploché střechy není potřeba krycí betonová mazanina a maltové lože pod dlažbu. Chůze po takto položené dlažbě je plynulá s měkkým došlapem. Nedochází ani k bočním pohybům dlaždic. Terče a distanční podložky pro suché kladení dlažby ks/balení a b c* TW TERC 4 v TW TERC 6 v TW DIST v ; 6 TW DIST v ; 6 * pro šířku spáry

46 Nekonečný stahovací pásek TOPWET TWSP NEK A TWSP ZAM popis nekonečný celonerezový stahovací pásek se samostatnými zámky pro vodotěsné ukončení tvarovek TWOT, TWUT, TWOB a TWUB na prostupujících konstrukcích. nerezová chromniklová ocel (17 20% chromu, 9 12% niklu) OČVeD s.r.o., Dobrá 485, Dobrá, Česká republika Nekonečný celonerezový stahovací pásek se samostatnými zámky pro vodotěsné ukončení TWOT a TWUT na prostupujících konstrukcích. Umožňuje výrobu stahovacích pásek libovolného průměru. Zámky mají nerezový šroubek pozinkovaný. Zinek slouží jako mazadlo, bez něj se spona utahuje velmi ztuha. A MONTÁŽNÍ POSTUP Nekonečný stahovací pásek pásky Rozměry šířka pásky [mm] délka [m] TWSP NEK TWSP NEK TWSP NEK 25 š zámku pro šířku pásky [mm] balení po [ks] TWSP ZAM 8 25 TWSP ZAM š

47 Čistič fólií PVC TOPWET TW CLEANER složení popis vysoce účinný čistič fólií na bázi PVC aceton, ethylacetát vysoce účinné složení čističe TW CLEANER zajišťuje odstranění všech druhů nečistot z povrchu fólií na bázi mpvc. FYZIKÁLNÍ A CHEMICKÉ VLASTNOSTI Čistič fólií PVC TW CLEANER Forma Barva Zápach Bod tání / rozsah tekutý bezbarvý charakteristický není stanoven Bod varu / rozsah 55 C ASTM D-1078 Bod vznícení cca -19 C DIN Zápalná teplota 460 C DIN Hranice výbušnosti 2,1 13 obj. % Tlak páry (20 C) 247 hpa Hustota (20 C) 0,85 g/cm 3 DIN Rozpustnost ve vodě (20 C) Hodnota ph částečně mísitelný nelze aplikovat NÁVOD K POUŽITÍ 1. Naneste čistič TW Cleaner na čistou vysoce savou látku. 2. S pomocí savé látky vyčistěte a odmastěte povrch tak, aby jste zvýšili přilnavost povrchu. 3. Po očištění zbytky čističe setřete hadříkem a nechte folii oschnout. 4. Obal po použití ihned pečlivě uzavřete.

48 Detailový pás TOPWET TW FLEX popis detailový pás pro krytiny z modifikovaných asfaltových pásů asfalt DWS Pohl GmbH, Nickepütz 33, D Düren, Německo Pás bez nosné vložky tloušťky 5 mm s minerálním šedozeleným posypem, bez okrajů pro svařování, elastický, s průtažností 1000 %, zpracovatelný i bez použití plamene, s vysokou odolností proti proražení. Detailový pás TOPWET TW FLEX parametr hodnota tolerance Tloušťka 5,0 mm ± 0,2 mm Hmotnost 5400 g/m 2 + 0,15 / -0,1 Odolnost teplotám 100 C 0 Odolnost ohybu -25 C 0 Obsah plniv 2% ± 0,02 Bod měknutí 125 C 0 Elastická průtažnost > 1000% Odolnost proti dalšímu protažení pří 750% protažení v podélném směru v příčném směru 0,4 N/mm 2 ± 0,2 0,4 N/mm 2 ± 0,2 Odolnost přelétavému ohni a sálajícímu teplu dle DIN 4102 díl 1 a MONTÁŽNÍ POSTUP 1. Nahřejte plamenem zadní stranu detailového pásu 2. Roztáhněte na průměr prostupu a protáhněte přes prostup 3. Detailový pás natavte k podkladnímu asfaltovému pásu 4. Hotový prostup 3 4

49 Ventilační turbína TW TUR trvalé odvětrání střešních plášťů, podstřešních prostor, šachet panelových domů apod. hliník popis AIR VENTS INC., 3000 West Commerce, Dallas, Texas, USA Ventilační turbíny pro trvalé odvětrání střešních plášťů, podstřešních prostor, šachet panelových domů atd. Jedná se o bezúdržbový výrobek z vysoce kvalitní nerezové oceli s dlouhou životností a beznákladovým provozem. Turbíny TOPWET pracují bez potřeby dalších nákladů (např. nákladů na elektrickou energii). Funkčnost turbín zajišťuje proudění vzduchu z odvětrávaných prostor na základě poryvu větru. Turbíny jsou testovány na bezproblémový provoz do rychlosti větru 190 km/h. Součástí turbíny je plastové ložisko s plastovou klecí z polymeru Acetal s oběžnými kuličkami z nerezové oceli DIN , PTFE teflonovým kroužkem jako permanentním mazadlem a zapouzdřené kroužkem z polypropylenu. Ložiska jsou odolná proti korozi a velmi trvanlivá v širokém rozsahu teplotních a vlhkostních podmínek. Turbíny jsou vhodné pro aplikace, kde je přítomna sůl, pára, nebo nadměrný výskyt vody nebo jiných tekutin. Ventilační turbína a b c d e TW TUR TW TUR

50 Prostup dešťového potrubí parozábranou TOPWET TWPR integrovaná manžeta izolace prostup dešťového odpadního potrubí parozábranou střechy BIT modifikovaný asfaltový pás SBS, PVC fólie na bázi mpvc šedá a oranžová TOPWET Prostupy dešťového potrubí parozábranou Průřez [cm 2 ] e* f* TWPR TWPR TWPR TWPR * na zakázku možnost prodloužení až do 2000 mm

51 Tvarovky TOPWET TWUB a TWOB opracování prostupů ve střešním plášti s povlakovou krytinou z asfaltových pásů snášenlivý s bitumenem, homogenní folie na bázi měkčeného polyvinylchloridu (PVC-P) černá TOPWET Těsnící manžety tvarovky = rozměr a [mm] c* d TWUB a TWOB 11, 12, 14, 15, 16, 17, 20, 24, 25, 30, 32, TWUB a TWOB 40, 42, 43, 45, 50, 51, 56, 60, TWUB a TWOB 70, 72, 75, 76, 77, 80, TWUB a TWOB 90, 100, 102, 105, 110, TWUB a TWOB 120, 125, 138, 140, 150, 160, 170, TWUB a TWOB * na zakázku lze dodat ve výšce 300 mm = rozměr a x b [mm] c* d TWUB a TWOB 8 40, 8 50, 10 30, 10 40, 10 50, 15 35, TWUB a TWOB 10 35, 20 20, 20 35, 20 40, 25 25, 25 30, TWUB a TWOB 10 60, 15 50, 15 60, 20 50, 20 70, 25x45, 25 50, TWUB a TWOB 30 40, 30 50, 30 60, 35 35, 35 50, TWUB a TWOB 40 40, 40 45, 40 50, 40 55, 40 60, TWUB a TWOB 45 45, 50 50, 60 60, 8x80, TWUB a TWOB , 15x100, 40 80, 50x80, 55x85, 70 70, TWUB a TWOB , TWUB a TWOB , 60x120, , 80x160, , TWUB a TWOB , , * na zakázku lze dodat ve výšce 300 mm

52 Prostup spodní stavbou potrubí systému KG/HT TOPWET TW PSS a TW PSH integrovaná manžeta izolace popis prostup kanalizačního potrubí hydroizolací spodní stavby s odolností proti tlakové vodě BIT/PVC - pás na bázi POCB (polyolefin-copolymer-bitumen) svařitelný s asfaltovými pásy i folií na bázi PVC červená Krasemann GmbH & Co. KG, Max-Planck-Straße 2, Rhede, Německo Prostupové tvarovky ze silnostěnného PVC, slouží k vodotěsnému a plynotěsnému prostupu hladkého odpadního potrubí stavební konstrukcí. Především se jedná o KG/HT sytém, tvarovka je vhodná zejména pro vodorovné konstrukce. Prostupová tvarovka TW PSS, TW PSH je určená pro prostup hladkého odpadního potrubí černou vanou. Tvarovka je určená pro návaznost na asfaltové pásy a nátěry, tak i pro svařování PVC fólií a radonových fólií. K tomuto účelu slouží integrovaná manžeta hydroizolace. Prostupy spodní stavbou Tlaková odolnost (bar) a b TW PSS 110/ , TW PSS 125/ , TW PSS 160/ , TW PSS 200/ , TW PSS 250/ , TW PSS 110/ , TW PSS 125/ , TW PSS 160/ , TW PSS 200/ , TW PSS 250/ , TW PSH 110/ TW PSH 125/ TW PSH 160/ TW PSH 200/ TW PSH 250/
