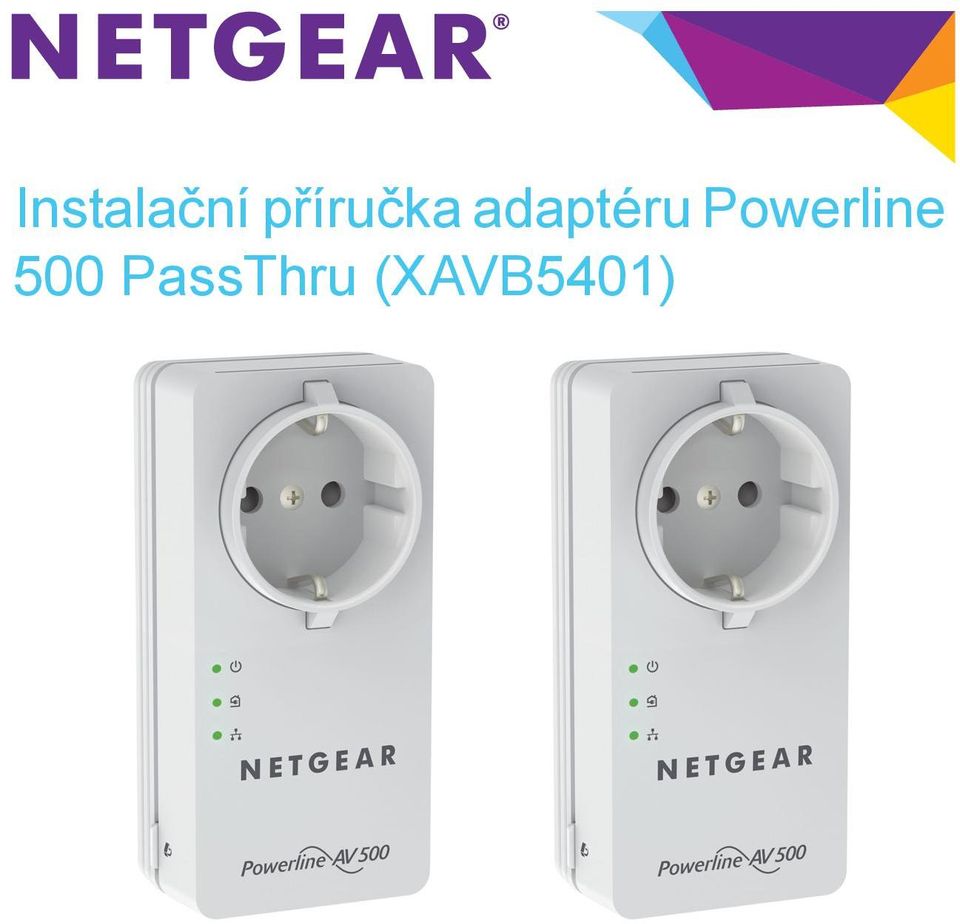

1 Instalační příručka adaptéru Powerline 500 PassThru (XAVB5401)

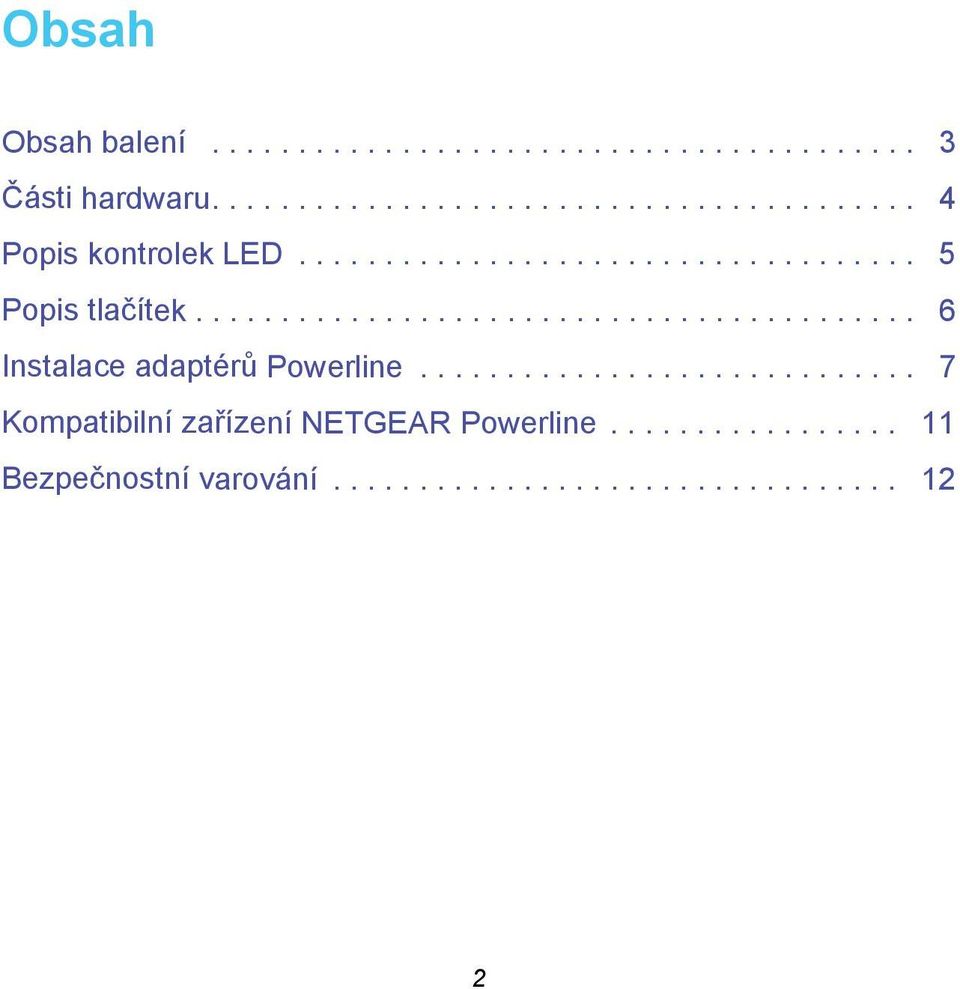

2 Obsah Obsah balení Části hardwaru Popis kontrolek LED Popis tlačítek Instalace adaptérů Powerline Kompatibilní zařízení NETGEAR Powerline Bezpečnostní varování

3 Obsah balení Adaptéry Powerline (2) Kabely sítě Ethernet (2) Adaptéry se v různých regionech liší. Váš adaptér může vypadat jinak. Francie 3

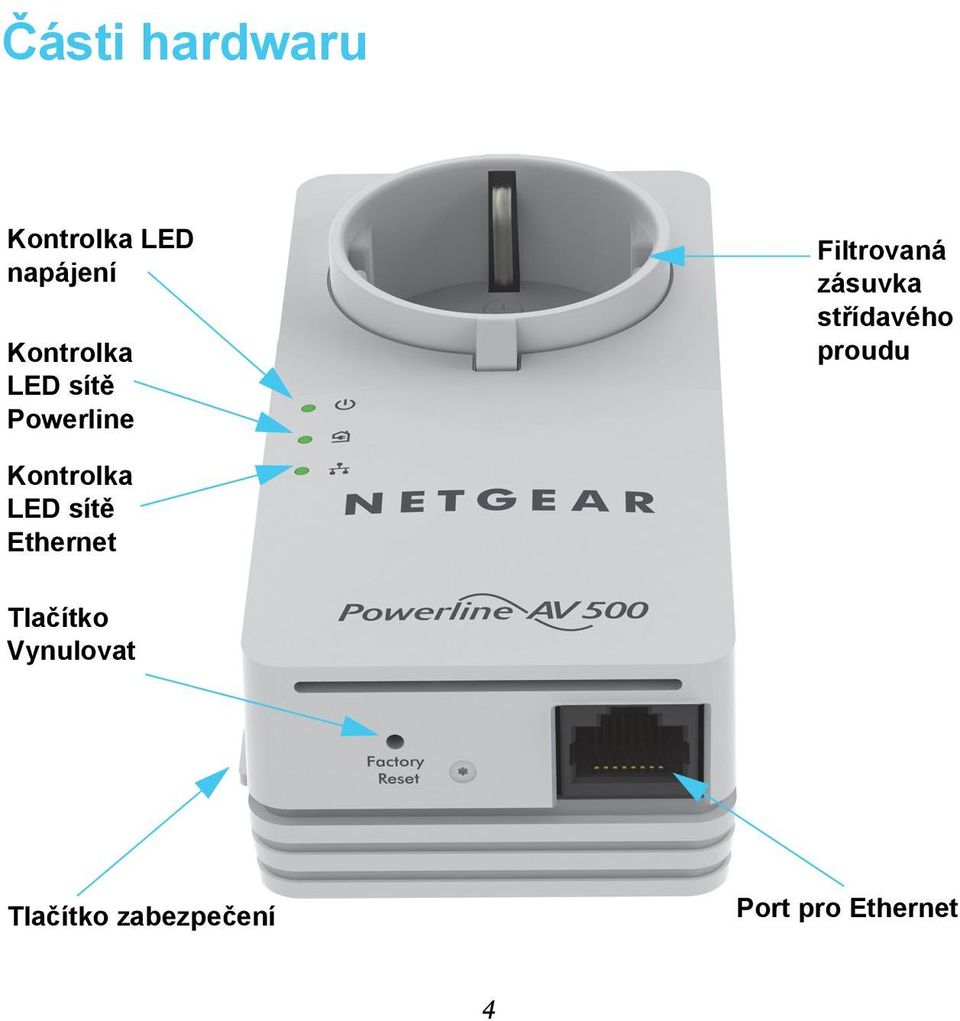

4 Části hardwaru Kontrolka LED napájení Kontrolka LED sítě Powerline Filtrovaná zásuvka střídavého proudu Kontrolka LED sítě Ethernet Tlačítko Vynulovat Tlačítko zabezpečení Port pro Ethernet 4

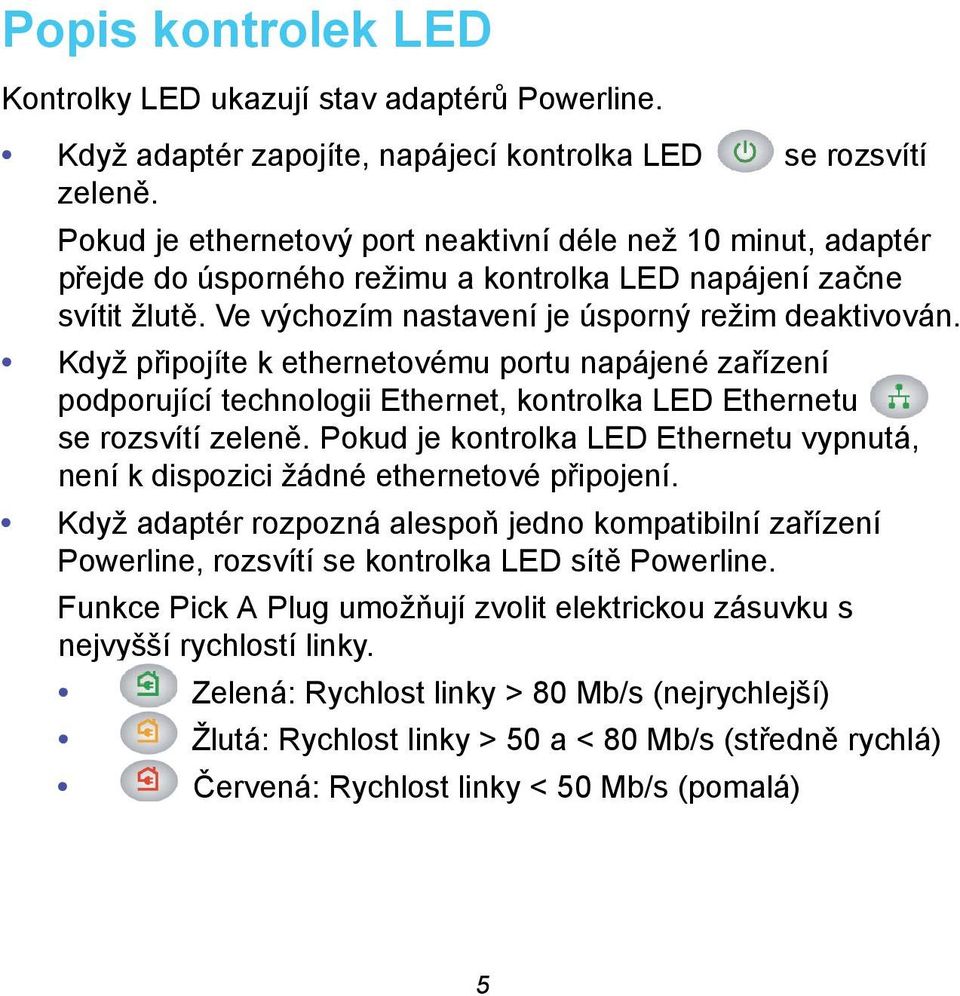

5 Popis kontrolek LED Kontrolky LED ukazují stav adaptérů Powerline. Když adaptér zapojíte, napájecí kontrolka LED se rozsvítí zeleně. Pokud je ethernetový port neaktivní déle než 10 minut, adaptér přejde do úsporného režimu a kontrolka LED napájení začne svítit žlutě. Ve výchozím nastavení je úsporný režim deaktivován. Když připojíte k ethernetovému portu napájené zařízení podporující technologii Ethernet, kontrolka LED Ethernetu se rozsvítí zeleně. Pokud je kontrolka LED Ethernetu vypnutá, není k dispozici žádné ethernetové připojení. Když adaptér rozpozná alespoň jedno kompatibilní zařízení Powerline, rozsvítí se kontrolka LED sítě Powerline. Funkce Pick A Plug umožňují zvolit elektrickou zásuvku s nejvyšší rychlostí linky. Zelená: Rychlost linky > 80 Mb/s (nejrychlejší) Žlutá: Rychlost linky > 50 a < 80 Mb/s (středně rychlá) Červená: Rychlost linky < 50 Mb/s (pomalá) 5

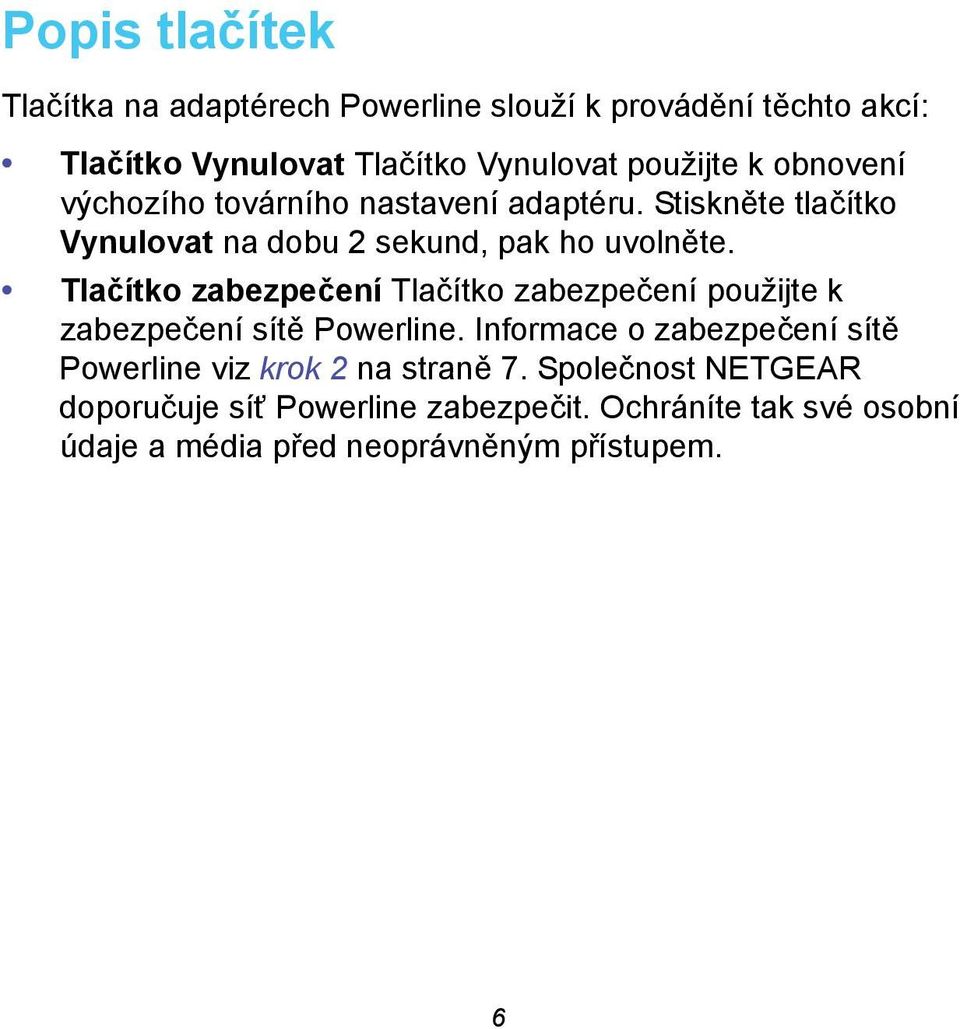

6 Popis tlačítek Tlačítka na adaptérech Powerline slouží k provádění těchto akcí: Tlačítko Vynulovat Tlačítko Vynulovat použijte k obnovení výchozího továrního nastavení adaptéru. Stiskněte tlačítko Vynulovat na dobu 2 sekund, pak ho uvolněte. Tlačítko zabezpečení Tlačítko zabezpečení použijte k zabezpečení sítě Powerline. Informace o zabezpečení sítě Powerline viz krok 2 na straně 7. Společnost NETGEAR doporučuje síť Powerline zabezpečit. Ochráníte tak své osobní údaje a média před neoprávněným přístupem. 6

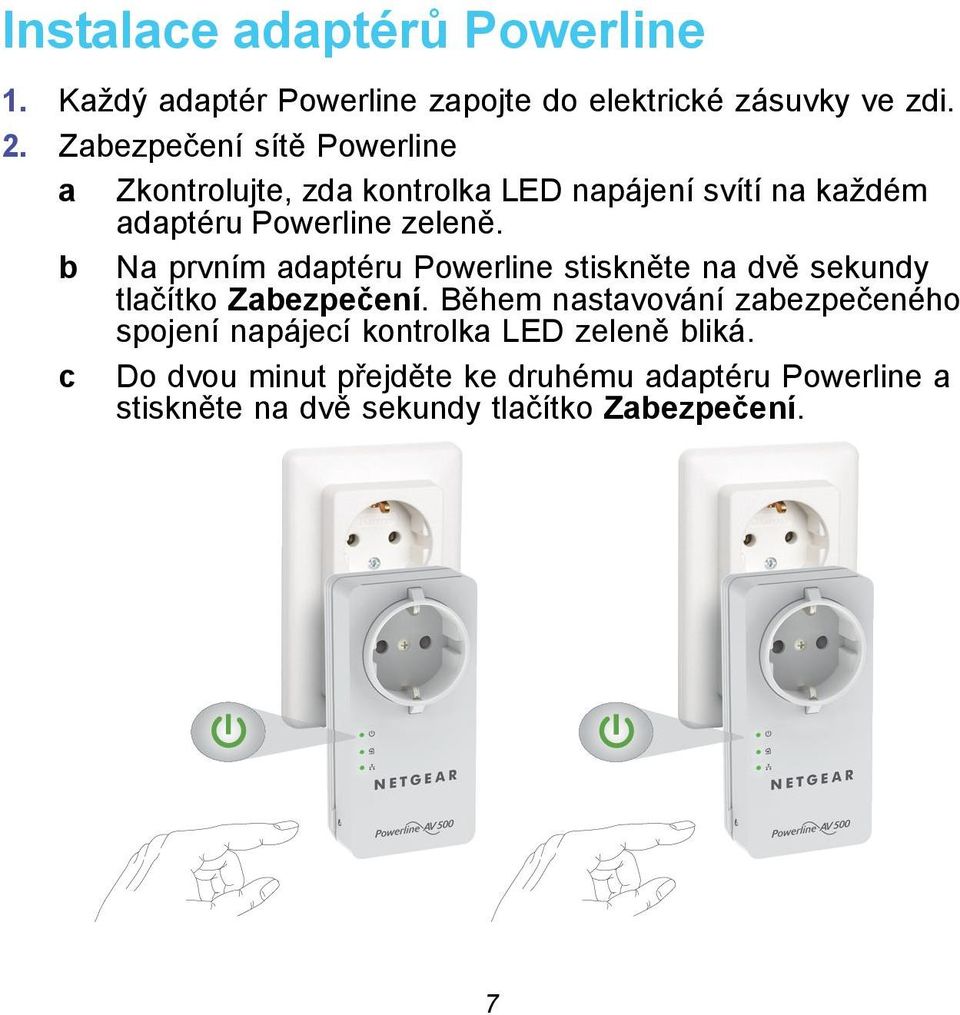

7 Instalace adaptérů Powerline 1. Každý adaptér Powerline zapojte do elektrické zásuvky ve zdi. 2. Zabezpečení sítě Powerline a Zkontrolujte, zda kontrolka LED napájení svítí na každém adaptéru Powerline zeleně. b Na prvním adaptéru Powerline stiskněte na dvě sekundy tlačítko Zabezpečení. Během nastavování zabezpečeného spojení napájecí kontrolka LED zeleně bliká. c Do dvou minut přejděte ke druhému adaptéru Powerline a stiskněte na dvě sekundy tlačítko Zabezpečení. 7

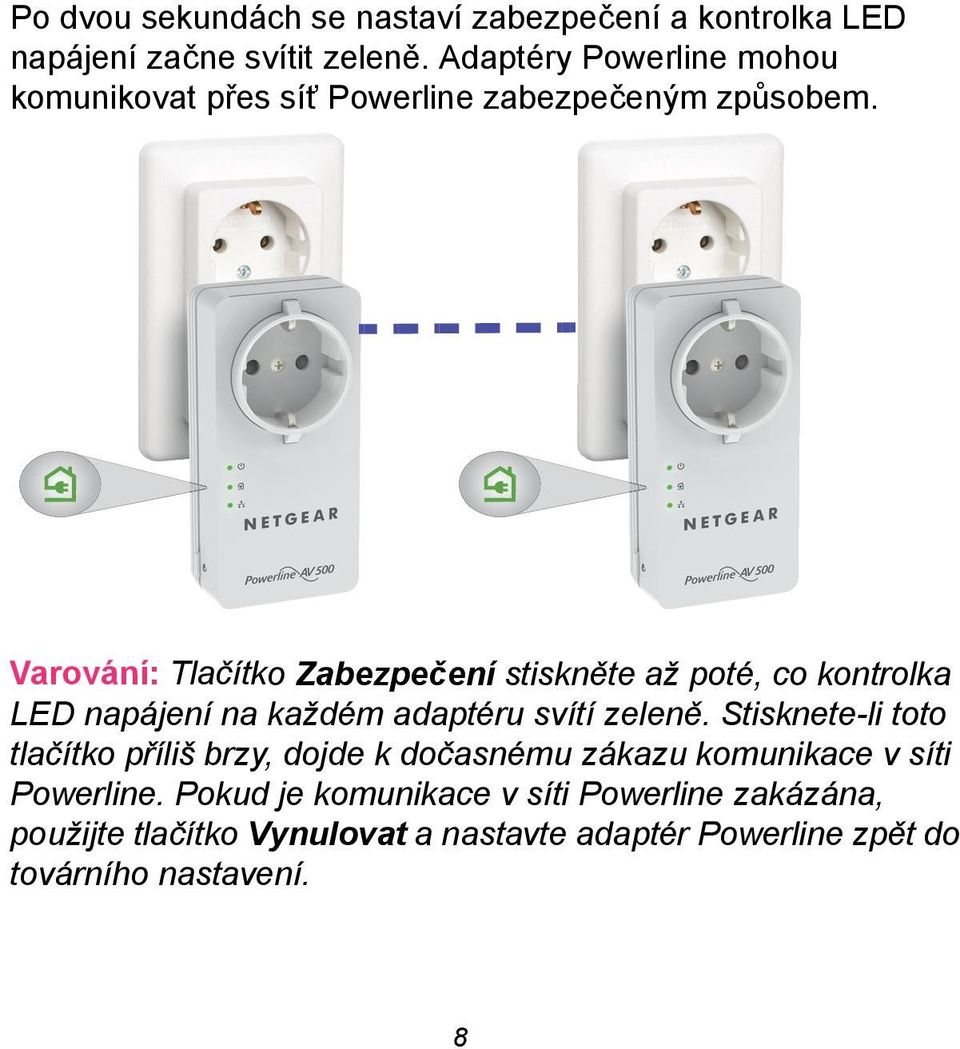

8 Po dvou sekundách se nastaví zabezpečení a kontrolka LED napájení začne svítit zeleně. Adaptéry Powerline mohou komunikovat přes síť Powerline zabezpečeným způsobem. Varování: Tlačítko Zabezpečení stiskněte až poté, co kontrolka LED napájení na každém adaptéru svítí zeleně. Stisknete-li toto tlačítko příliš brzy, dojde k dočasnému zákazu komunikace v síti Powerline. Pokud je komunikace v síti Powerline zakázána, použijte tlačítko Vynulovat a nastavte adaptér Powerline zpět do továrního nastavení. 8

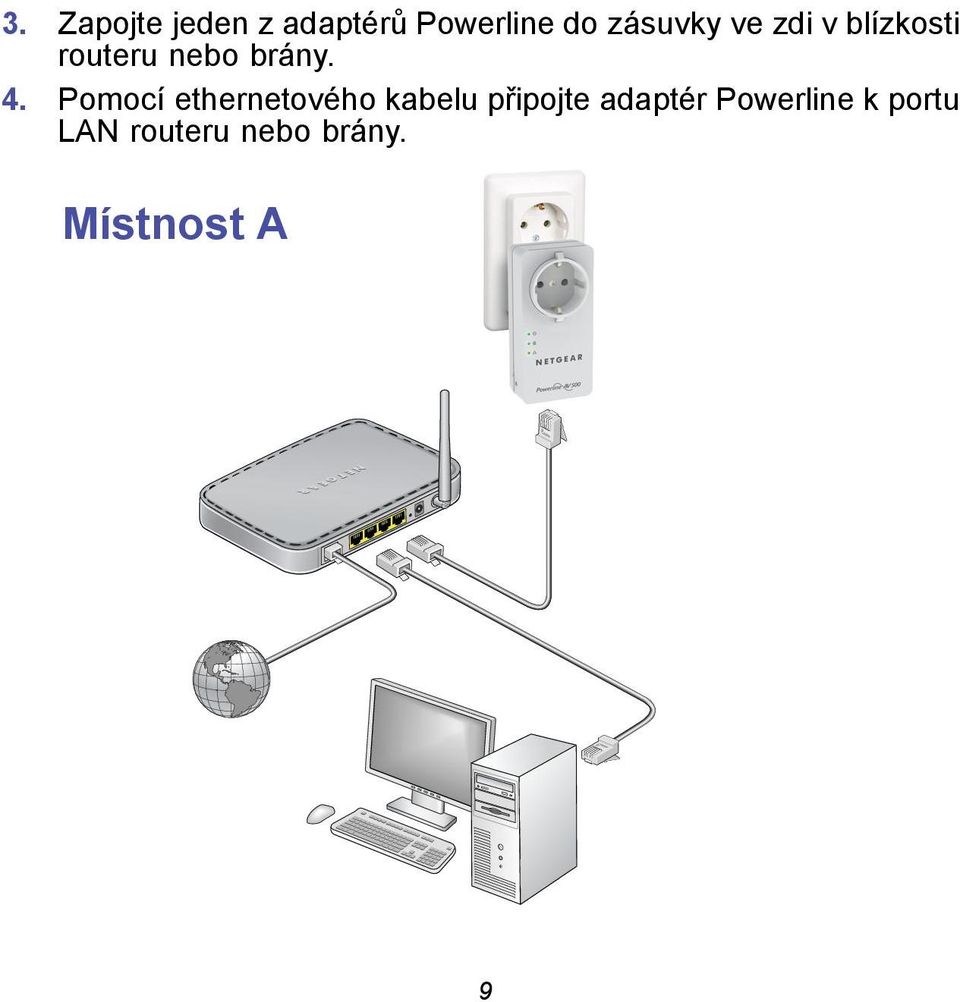

9 3. Zapojte jeden z adaptérů Powerline do zásuvky ve zdi v blízkosti routeru nebo brány. 4. Pomocí ethernetového kabelu připojte adaptér Powerline k portu LAN routeru nebo brány. Místnost A 9

10 5. Připojte další adaptér Powerline do zásuvky ve zdi tam, kde chcete přidat přístup k Internetu. 6. Pomocí ethernetového kabelu připojte druhý adaptér Powerline do zařízení podporujícího technologii Ethernet. Místnost B Vaše zařízení podporující technologii Ethernet (počítač, herní konzole, set-top box nebo přehrávač Blu-ray) má nyní přístup k Internetu. 10

11 Kompatibilní zařízení NETGEAR Powerline Váš adaptér Powerline může sdílet síť Powerline s těmito kompatibilnímu přístroji NETGEAR: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201 a XWNB1601. Úplný seznam zařízení s AV certifikací najdete na internetové adrese 11

12 Bezpečnostní varování Při schvalovacím procesu v jednotlivých zemích (jiné certifikáty než CB) je při testování a schvalování třeba brát zřetel i na místní předpisy pro zásuvky, zástrčky a zařízení s přímým připojením. Jmenovité střídavé napájení (Sev. Am.): V, 0,2 A (max); Hz vyjma jmenovitých údajů elektrické zásuvky. Jmenovité střídavé napájení (Austr., V. Brit., Fr., EU): V, 0,2 A (max), Hz vyjma jmenovitých údajů elektrické zásuvky. Maximální zátěž XAV5401 : EU: 16 A 250 V~, UK: 13 A, 250 V; FR: 16 A, 250 V; NA: 15 A, 125 V; AU: 10 A, 250 V. Provozní teplota: 0 40 C. Zkontrolujte elektrický proud u každého zařízení zapojeného do filtrované zásuvky střídavého proudu. Nepřekračujte jmenovité hodnoty zásuvek domácnosti a na zařízeních ani jmenovité hodnoty elektrických zařízení. Napájecí zásuvka by měla být umístěna blízko zařízení a měla by být snadno dostupná. 12

13 Do filtrované zásuvky střídavého proudu připojujte pouze povolené napájecí kabely. Žádná jiná zařízení s přímým připojením nejsou povolena. Napájecí kabel musí splňovat následující omezení: maximální délka 1 m, minimální průřez kabelu 0,75 mm2. Nepřipojujte zařízení, která překračují jmenovité hodnoty XAV5401 filtrované zásuvky střídavého proudu. Výstupní napětí filtrované zásuvky střídavého proudu je stejné jako u zásuvky, do které je zařízení XAV5401 zapojeno. Aby nedošlo k poškození systému, ujistěte se, že jsou připojená zařízení určena k provozu s napájením ve vaší lokalitě. Pokud je napětí napájení nižší než 100 V~, nemusí zařízení zapojené do filtrované zásuvky střídavého proudu zařízení XAV5401 fungovat dle očekávání. HLAVNÍ DOMÁCÍ ZAŘÍZENÍ NEPŘIPOJUJTE do filtrované zásuvky střídavého proudu ani do připojeného prodlužovacího přívodu. Zařízení není vhodné pro připojení výkonných domácích spotřebičů (např. klimatizace, elektrického nářadí, topných těles, ventilátorů, fénů, trouby ani lednice). 13

14

15

16 Podpora Děkujeme vám, že jste zakoupili produkt společnosti NETGEAR. Po dokončení instalace zařízení najděte štítek se sériovým číslem a použijte ho při registraci výrobku na adrese Chcete-li využívat telefonickou podporu společnosti NETGEAR, musíte svůj produkt nejprve zaregistrovat. Společnost NETGEAR doporučuje zaregistrovat produkt na jejím webu. Aktualizace produktu, další dokumentaci a podporu najdete na webu Společnost NETGEAR doporučuje používat pouze její oficiální zdroje podpory. Uživatelskou příručku najdete online na adrese nebo pomocí odkazu v uživatelském rozhraní produktu. Ochranné známky NETGEAR, logo NETGEAR a Connect with Innovation jsou obchodní známky nebo registrované obchodní známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být bez oznámení změněny. NETGEAR, Inc. Všechna práva vyhrazena. Slučitelnost Aktuální znění Prohlášení o shodě EU najdete na webu: Pouze pro použití uvnitř. Platí pro všechny členské země EU, státy EFTA a Švýcarsko. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Duben 2013
