1 LABORATOŘE VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE

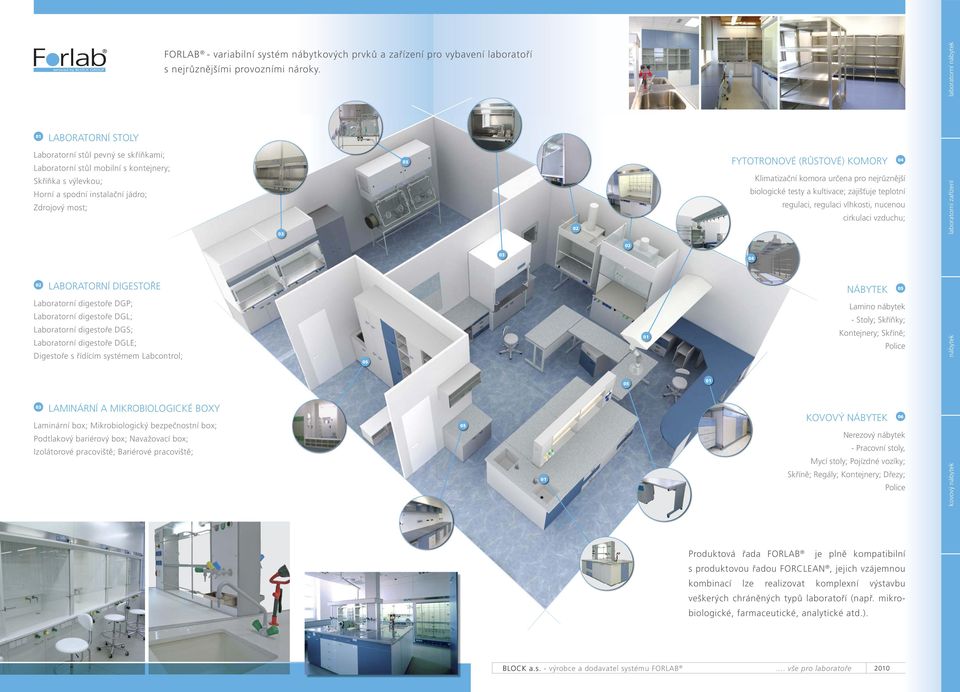

2 FORLAB - variabilní systém nábytkových prvků a zařízení pro vybavení laboratoří s nejrůznějšími provozními nároky. laboratorní nábytek 01 LABORATORNÍ STOLY Laboratorní stůl pevný se skříňkami; Laboratorní stůl mobilní s kontejnery; Skříňka s výlevkou; Horní a spodní instalační jádro; Zdrojový most; FYTOTRONOVÉ (RŮSTOVÉ) KOMORY 04 Klimatizační komora určena pro nejrůznější biologické testy a kultivace; zajišťuje teplotní regulaci, regulaci vlhkosti, nucenou cirkulaci vzduchu; laboratorní zařízení LABORATORNÍ DIGESTOŘE NÁBYTEK 05 Laboratorní digestoře DGP; Laboratorní digestoře DGL; Laboratorní digestoře DGS; Laboratorní digestoře DGLE; Digestoře s řídícím systémem Labcontrol; Lamino nábytek - Stoly; Skříňky; Kontejnery; Skříně; Police nábytek LAMINÁRNÍ A MIKROBIOLOGICKÉ BOXY Laminární box; Mikrobiologický bezpečnostní box; Podtlakový bariérový box; Navažovací box; Izolátorové pracoviště; Bariérové pracoviště; KOVOVÝ NÁBYTEK 06 Nerezový nábytek - Pracovní stoly, Mycí stoly; Pojízdné vozíky; Skříně; Regály; Kontejnery; Dřezy; Police kovový nábytek Produktová řada FORLAB je plně kompatibilní s produktovou řadou FORCLEAN, jejich vzájemnou kombinací lze realizovat komplexní výstavbu veškerých chráněných typů laboratoří (např. mikrobiologické, farmaceutické, analytické atd.). BLOCK a.s. - výrobce a dodavatel systému FORLAB... vše pro laboratoře 2010

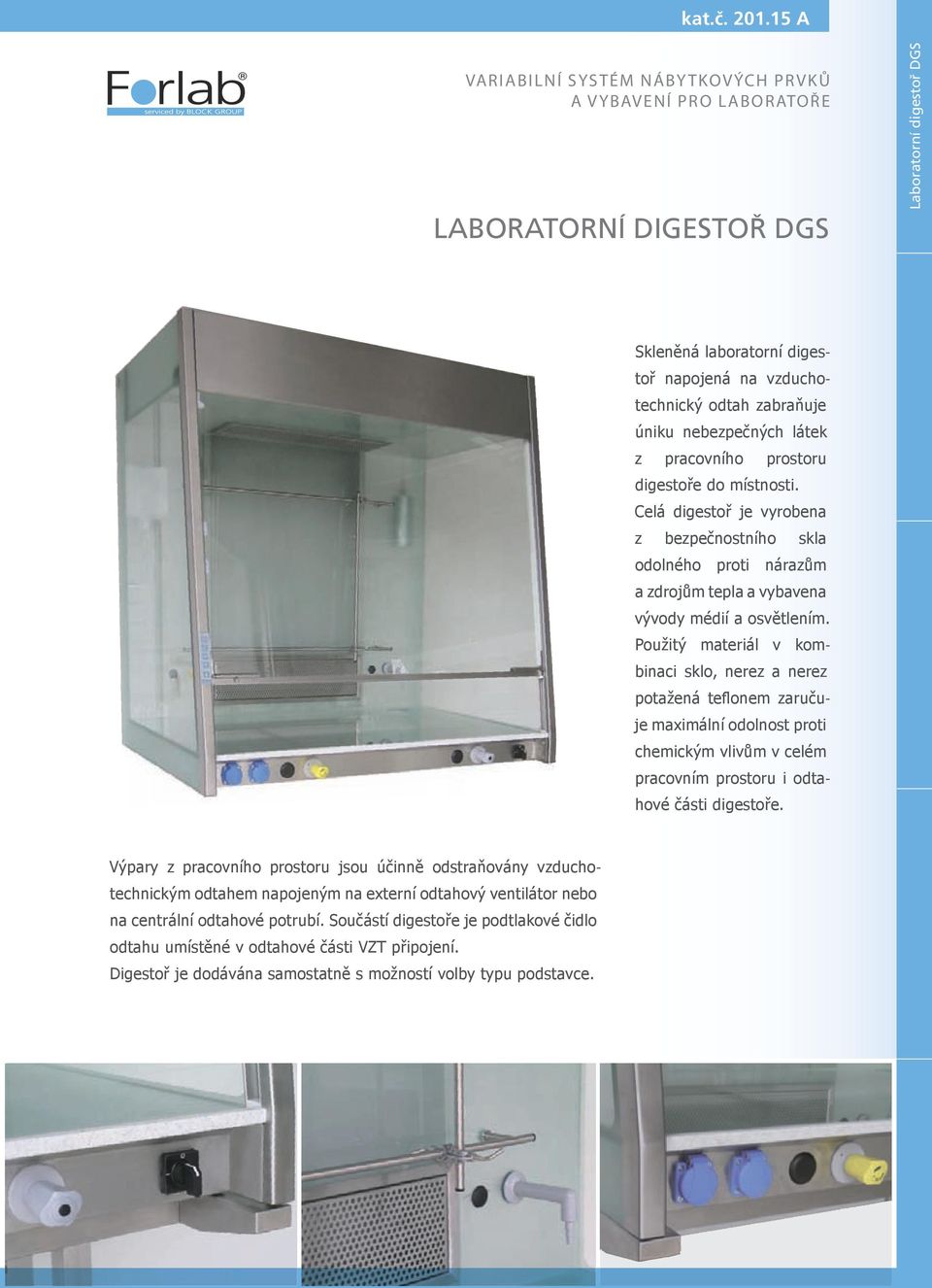

3 kat.č A Variabilní systém náby tkových pr vků a vybavení pro laboratoře LABORATORNÍ DIGESTOŘ DGS Laboratorní digestoř DGS Skleněná laboratorní digestoř napojená na vzduchotechnický odtah zabraňuje úniku nebezpečných látek z pracovního prostoru digestoře do místnosti. Celá digestoř je vyrobena z bezpečnostního skla odolného proti nárazům a zdrojům tepla a vybavena vývody médií a osvětlením. Použitý materiál v kombinaci sklo, nerez a nerez potažená teflonem zaručuje maximální odolnost proti chemickým vlivům v celém pracovním prostoru i odtahové části digestoře. Výpary z pracovního prostoru jsou účinně odstraňovány vzduchotechnickým odtahem napojeným na externí odtahový ventilátor nebo na centrální odtahové potrubí. Součástí digestoře je podtlakové čidlo odtahu umístěné v odtahové části VZT připojení. Digestoř je dodávána samostatně s možností volby typu podstavce.

4 A LABORATORNÍ DIGESTOŘ DGS TECHNICKÉ A VZDUCHOTECHNICKÉ PARAMETRY Rozměry digestoře (bez podstavce) W x D x H Maximální výška digestoře s oknem vysunutým v max. poloze (bez podstavce) Maximální výška digestoře s podstavcem (pro sedící obsluhu /pro stojící obsluhu) s oknem vysunutým v max. poloze Minimální výška pro montáž výsuvného okna (digestoř bez podstavce) Maximální zdvih výsuvného okna Velikost pracovního prostoru šířka x hloubka x výška Max. počet vnějších elektrických zásuvek [ks] 1200x780x / x670x x880x1290* / x770x x780x / x670x x880x1290* / x770x Korpus a pracovní deska digestoře pískované tvrzené sklo - odolné proti nárazům a zdrojům tepla Odsávací kanál zajišťuje odtah vzduchu z vnitřního prostoru digestoře Výsuvné okno výška bezpečného otevření 500mm ( STN EN ) z bezpečnostního tvrzeného skla s protizávažím výsuv ovládán fóliovou klávesnicí nebo manuálně s aretací v maximální povolené funkční poloze opticko-akustická signalizace při větším než maximálním zdvihu okna opticko-akustická signalizace bezpečného odtahu Elektro elektr. krytí digestoře - IP44 zásuvky 230V, 2kW, krytí IP44 hlavní vypínač (vypíná celou digestoř) zářivkové svítidlo umístěné mimo pracovní prostor (osvětlení 1000lx, 1x55W nebo 2x55W) Max. počet přivedených médií [ks] Rozměry digestoře Odtahovaný vzduch ** Rychlost v rovině okna [m/s] Rychlost v odtahových mřížkách [m/s] Rychlost v odtahovém připojení [m/s] Rozměry odtahového připojení 1200x780x1290 0,7*** 4 3,3 200 x x880x1290* 0,7*** 4 5,6 ø x780x1290 0,7*** 4 4,2 200 x x880x1290* 0,7*** 4 5,1 2 x ø 250 * Preferovaný rozměr ** vztaženo k maximálnímu bezpečnému otevření okna 500mm POPIS *** bezpečná rychlost v otevřeném okně digetoře dle ČSN EN Výsuvné okno H W Pracovní prostor VZT hrdlo odtahu D Variabilní mříž Odsávací mřížka VOLITELNÉ PRVKY Typ vývodů pro média Materiál pracovní desky Výlevka Materiál výlevky Variabilní mříž Odsávací mřížka Podstavec voda ventil vakuum ventil vakuum rychlospojka plyn ventil plyn rychlospojka sklo tvrzené pískované s hranou Staron (Kerrock) umělý kámen s hranou Staron (Kerrock) s vyvýšeným okrajem technická keramika s vyvýšeným okrajem postforming s oblou hranou na levé straně na pravé straně bez výlevky sklo technická keramika teflonem potažená AISI 304 FIN 8 bez dodávky mříže teflonem potažená AISI 304 FIN 8 základní ( AISI 304 FIN 8) standardně bez podstavce stolní kovová kostra z profilů Skříňka pod DG a MBB - pro výšku prac. desky od podlahy 750 nebo 900mm - volitelný materiál: AISI 304 FIN 8 nebo komaxit - různé typy dle požadavku zákazníka BP ČIŠTĚNÍ A ÚDRŽBA Čištění laboratorní digestoře se provádí po vypnutí hlavního vypínače digestoře. Kovové nerezové plochy Broušená - matná nerez ocel Omývat neabrazivními dezinfekčními čistícími prostředky, popř. mírně abrazivními dezinfekčními prostředky na bázi butylalkoholu (skvrny, otisky prstů), větší znečištění omývat prostředky na bázi kyselin (minerální usazeniny, koroze z kontaktu z HCL) vždy ve směru brusu. Síla koncentrace dle rozsahu znečištění. Kovové nerezové plochy potažené teflonem Chemickou odolností převyšují všechny ostatní použité materiály. Stírat jemnou tkaninou v kombinaci s čistícími prostředky na bázi alkoholu. Skleněné plochy Stírat jemnou tkaninou v kombinaci s čistícími prostředky na bázi alkoholu. UPOZORNĚNÍ Instalaci a uvedení do provozu provádí výhradně organizace, která má pro tuto činnost oprávnění. Kat. č DOPLŇKOVÉ A SOUVISEJÍCÍ PRODUKTY Skříňka pod DG a MBB BLOCK a.s., U Kasáren 727, Valašské Meziříčí, tel.: , fax: , block@block.cz,

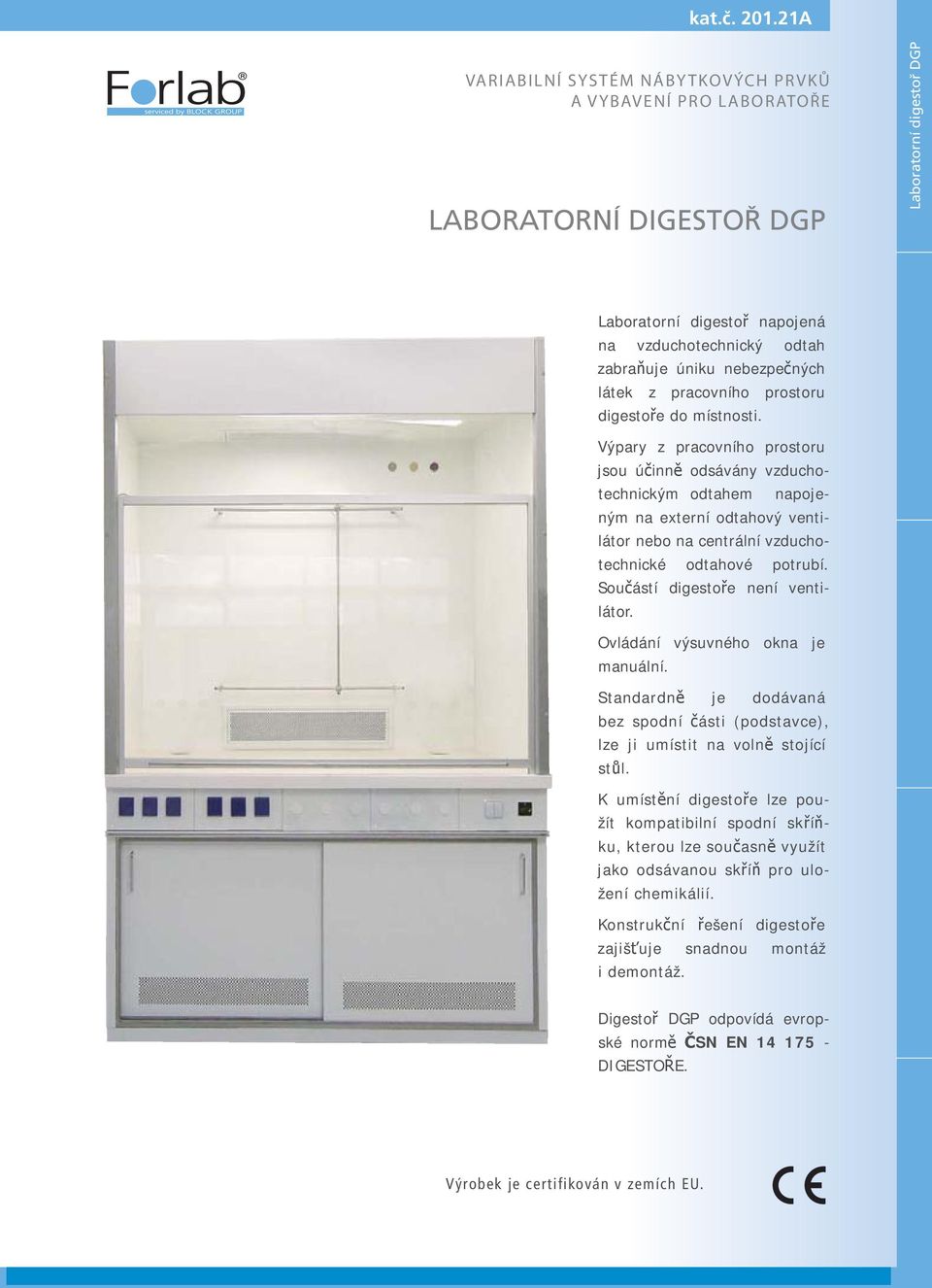

5 kat.č A VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE LABORATORNÍ DIGESTOŘ DGP Laboratorní digestoř DGP Laboratorní digestoř napojená na vzduchotechnický odtah zabraňuje úniku nebezpečných látek z pracovního prostoru digestoře do místnosti. Výpary z pracovního prostoru jsou účinně odsávány vzduchotechnickým odtahem napojeným na externí odtahový ventilátor nebo na centrální vzduchotechnické odtahové potrubí. Součástí digestoře není ventilátor. Ovládání výsuvného okna je manuální. Standardně je dodávaná bez spodní části (podstavce), lze ji umístit na volně stojící stůl. K umístění digestoře lze použít kompatibilní spodní skříňku, kterou lze současně využít jako odsávanou skříň pro uložení chemikálií. Konstrukční řešení digestoře zajišťuje snadnou montáž i demontáž. Digestoř DGP odpovídá evropské normě ČSN EN DIGESTOŘE. Výrobek je certifikován v zemích EU.

6 201.21A LABORATORNÍ DIGESTOŘ DGP TECHNICKÉ A VZDUCHOTECHNICKÉ PARAMETRY STANDARDNÍ ŘADY Rozměry digestoře šířka x výška x hloubka Rozměry digestoře včetně spodní skříňky šířka x výška x hloubka Maximální zdvih výsuvného okna Velikost pracovního prostoru šířka x výška x hloubka Velikost pracovního otvoru při max. otevřeném okně Doporučený počet přivedených médií [ks] Doporučený počet vnějších el. zásuvek [ks] Celkový odtah digestoře [m 3 /hod] Min. výška místnosti k instalaci digestoře včetně spodní stavby 900 x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x POPIS DIGESTOŘE Korpus digestoře sendvičového typu, tvořeno pláštěm (ocelový zinkovaný plech povrchově upravený) s výplní Pracovní deska volitelný materiál a povrchová úprava Odsávací kanál zajišťuje odtah vzduchu z vnitřního prostoru digestoře (polypropylen) VZT hrdlo odtahu pro připojení k odtahovému potrubí Ø 250 mm (polypropylen) Signalizace opticko-akustická signalizace bezpečného odtahu alarm při poklesu bezpečného množství odtahovaného vzduchu Výsuvné okno VZT hrdlo odtahu Snímače a čidla čidlo ztráty podtlaku snímač polohy výsuvného okna Osvětlení svítidlo 1x55W (IP54) 230Hz (u digestoře šířky 900, 1200, 1500mm) svítidla 2x55W (IP54) 230Hz (u digestoře šířky 1800mm) Výlevka Ovládání hlavní vypínač s možností uzamknutí v zapnuté poloze vypínač osvětlení, vypínač VZT Celkový příkon 3kW/230V (včetně elektr. zásuvek, bez příkonu ventilátoru VZT - zapojen externě) Typ dodávky standardně dodávka kompletní smontované digestoře, minimální manipulační rozměr průchodu 900 mm* * v případě potřeby možnost objednat kompletaci digestoře až v prostoru instalace Prac. deska Pracovní prostor Vypínač (osvětlení, VZT) Hlavní vypínač VOLITELNÉ PRVKY Vnitřní plochy digestoře Vnější plochy digestoře Materiál pracovní desky Výlevka Materiál výlevky Typ vývodů pro média Mříž pro zavěšení aparatur Spodní část digestoře (není standardní součást digestoře) ocelový zinkovaný plech lakovaný RAL v odstínu 9010, 9002 nerez AISI 304 FIN 8 nerez AISI 316 FIN 8 ocelový zinkovaný plech lakovaný RAL v odstínu 9010, 9002 nerez AISI 304 FIN 8 nebo nerez AISI 316 FIN 8 technická keramika s vyvýšeným okrajem umělý kámen s hranou Kerrock s vyvýšeným okrajem Postforming s oblou hranou velkoplošná chemická dlažba se zvýšeným okrajem nerez AISI 304 FIN 8, AISI 316 FIN 8 volitelně jedna vlevo, jedna vpravo nebo dvě výlevky bez výlevky polypropylen voda - ventil vakuum - ventil vakuum - rychlospojka plyn - ventil plyn - rychlospojka elektrické zásuvky s mříží, materiál AISI 304 nebo AISI 316 bez mříže kovová skříňka, dvířka otočná nebo posuvná, s odsáváním nebo bez odsávání spojená s digestoří nasunutím, servisní otvor k uzavíracím armaturám médií BP VÝSUVNÉ OKNO z bezpečnostního skla CONEX s protizávažím manuální ovládání aretace okna v pracovní poloze opticko-akustická signalizace poloh výsuvného okna ČIŠTĚNÍ A ÚDRŽBA Kovové lakované plochy omývat neabrazivními dezinfekčními čistícími prostředky na bázi alkoholu Kovové nerezové plochy lesklá nerez ocel omývat neabrazivními dezinfekčními čistícími prostředky, popř. mírně abrazivními dezinfekčními čistícími prostředky (pouze u broušeného - matného povrchu vždy ve směru brusu) na bázi butylalkoholu (skvrny, otisky prstů), při větším znečištění (minerální usazeniny, koroze z kontaktu s HCl) na bázi kyselin. Síla koncentrace dle rozsahu znečištění Skleněné plochy stírat vlhkou jemnou tkaninou v kombinaci s čistícími prostředky na bázi alkoholu UPOZORNĚNÍ Instalaci a uvedení do provozu provádí výhradně organizace, která má pro tuto činnost oprávnění. BLOCK a.s., Stulíková 1392, Praha 9, Czech Republic, tel.: , block@block.cz,

7 kat.č A VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE LABORATORNÍ DIGESTOŘ DGL Laboratorní digestoř DGL Laboratorní digestoř napojená na vzduchotechnický odtah zabraňuje úniku nebezpečných látek z pracovního prostoru digestoře do místnosti. Pracovní prostor s chemicky odolnou pracovní deskou je vybaven vývody médií a osvětlením. Výpary z pracovního prostoru jsou účinně odsávány vzduchotechnickým odtahem napojeným na externí odtahový ventilátor nebo na centrální vzduchotechnické odtahové potrubí. Ovládání výsuvného okna je manuální. Digestoř je standardně dodávaná bez podstavce (spodní části), lze ji umístit na volně stojící stůl. K umístění digestoře lze použít kompatibilní spodní skříňku, kterou lze současně využít jako odsávanou skříň pro uložení chemikálií. Konstrukční řešení digestoře zajišťuje snadnou montáž a demontáž. Digestoř DGL odpovídá evropské normě ČSN EN DIGESTOŘE. Výrobek je certifikován v zemích EU.

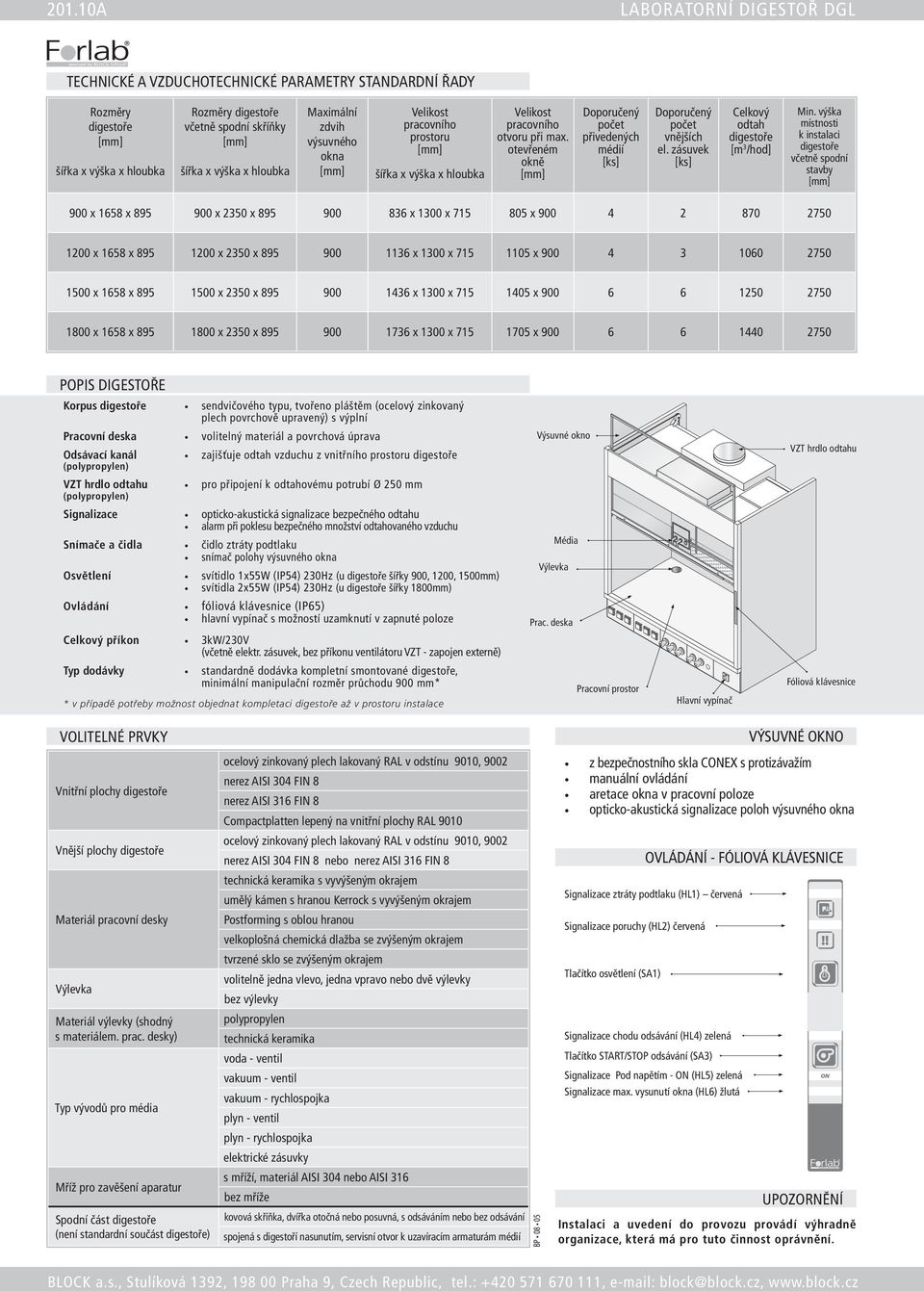

8 201.10A LABORATORNÍ DIGESTOŘ DGL TECHNICKÉ A VZDUCHOTECHNICKÉ PARAMETRY STANDARDNÍ ŘADY Rozměry digestoře šířka x výška x hloubka Rozměry digestoře včetně spodní skříňky šířka x výška x hloubka Maximální zdvih výsuvného okna Velikost pracovního prostoru šířka x výška x hloubka Velikost pracovního otvoru při max. otevřeném okně Doporučený počet přivedených médií [ks] Doporučený počet vnějších el. zásuvek [ks] Celkový odtah digestoře [m 3 /hod] Min. výška místnosti k instalaci digestoře včetně spodní stavby 900 x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x POPIS DIGESTOŘE Korpus digestoře sendvičového typu, tvořeno pláštěm (ocelový zinkovaný plech povrchově upravený) s výplní Pracovní deska volitelný materiál a povrchová úprava Odsávací kanál zajišťuje odtah vzduchu z vnitřního prostoru digestoře (polypropylen) Výsuvné okno VZT hrdlo odtahu VZT hrdlo odtahu pro připojení k odtahovému potrubí Ø 250 mm (polypropylen) Signalizace opticko-akustická signalizace bezpečného odtahu alarm při poklesu bezpečného množství odtahovaného vzduchu Snímače a čidla čidlo ztráty podtlaku snímač polohy výsuvného okna Osvětlení svítidlo 1x55W (IP54) 230Hz (u digestoře šířky 900, 1200, 1500mm) svítidla 2x55W (IP54) 230Hz (u digestoře šířky 1800mm) Média Výlevka Ovládání fóliová klávesnice (IP65) hlavní vypínač s možností uzamknutí v zapnuté poloze Prac. deska Celkový příkon 3kW/230V (včetně elektr. zásuvek, bez příkonu ventilátoru VZT - zapojen externě) Typ dodávky standardně dodávka kompletní smontované digestoře, minimální manipulační rozměr průchodu 900 mm* * v případě potřeby možnost objednat kompletaci digestoře až v prostoru instalace Pracovní prostor Hlavní vypínač Fóliová klávesnice VOLITELNÉ PRVKY VÝSUVNÉ OKNO Vnitřní plochy digestoře Vnější plochy digestoře Materiál pracovní desky Výlevka Materiál výlevky (shodný s materiálem. prac. desky) Typ vývodů pro média Mříž pro zavěšení aparatur Spodní část digestoře (není standardní součást digestoře) ocelový zinkovaný plech lakovaný RAL v odstínu 9010, 9002 nerez AISI 304 FIN 8 nerez AISI 316 FIN 8 Compactplatten lepený na vnitřní plochy RAL 9010 ocelový zinkovaný plech lakovaný RAL v odstínu 9010, 9002 nerez AISI 304 FIN 8 nebo nerez AISI 316 FIN 8 technická keramika s vyvýšeným okrajem umělý kámen s hranou Kerrock s vyvýšeným okrajem Postforming s oblou hranou velkoplošná chemická dlažba se zvýšeným okrajem tvrzené sklo se zvýšeným okrajem volitelně jedna vlevo, jedna vpravo nebo dvě výlevky bez výlevky polypropylen technická keramika voda - ventil vakuum - ventil vakuum - rychlospojka plyn - ventil plyn - rychlospojka elektrické zásuvky s mříží, materiál AISI 304 nebo AISI 316 bez mříže kovová skříňka, dvířka otočná nebo posuvná, s odsáváním nebo bez odsávání spojená s digestoří nasunutím, servisní otvor k uzavíracím armaturám médií BP z bezpečnostního skla CONEX s protizávažím manuální ovládání aretace okna v pracovní poloze opticko-akustická signalizace poloh výsuvného okna Signalizace poruchy (HL2) červená OVLÁDÁNÍ - FÓLIOVÁ KLÁVESNICE Signalizace ztráty podtlaku (HL1) červená Tlačítko osvětlení (SA1) Signalizace chodu odsávání (HL4) zelená Tlačítko START/STOP odsávání (SA3) Signalizace Pod napětím - ON (HL5) zelená Signalizace max. vysunutí okna (HL6) žlutá UPOZORNĚNÍ Instalaci a uvedení do provozu provádí výhradně organizace, která má pro tuto činnost oprávnění. BLOCK a.s., Stulíková 1392, Praha 9, Czech Republic, tel.: , block@block.cz,

9 kat.č A VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE LABORATORNÍ DIGESTOŘ DGLE S ELEKTROPOHONEM VÝSUVNÉHO OKNA Laboratorní digestoř DGLE s elektropohonem výsuvného okna Laboratorní digestoř napojená na vzduchotechnický odtah zabraňuje úniku nebezpečných látek z pracovního prostoru digestoře do místnosti. Pracovní prostor s chemicky odolnou pracovní deskou je vybaven vývody médií a osvětlením. Výpary z pracovního prostoru jsou účinně odsávány vzduchotechnickým odtahem napojeným na externí odtahový ventilátor nebo na centrální vzduchotechnické odtahové potrubí. Digestoř je vybavena elektricky ovládaným výsuvným oknem a čidlem přítomnosti obsluhy. Standardně je dodávaná bez spodní části (podstavce), lze ji umístit na volně stojící stůl. K umístění digestoře lze použít kompatibilní spodní skříňku, kterou lze současně využít jako odsávanou skříň pro uložení chemikálií. Konstrukční řešení digestoře zajišťuje snadnou montáž a demontáž. Digestoř DGLE odpovídá evropské normě ČSN EN DIGESTOŘE. Výrobek je certifikován v zemích EU.

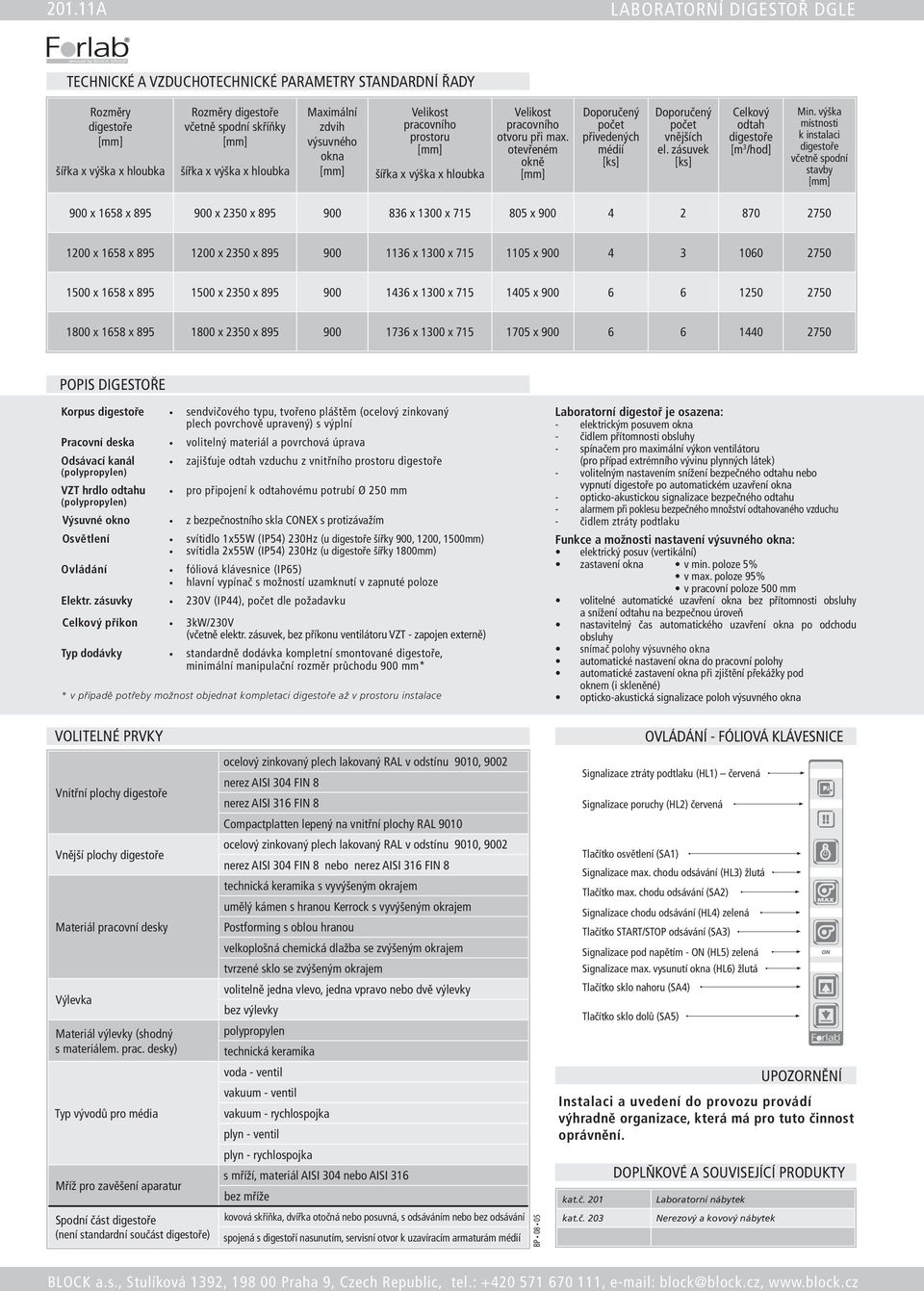

10 201.11A LABORATORNÍ DIGESTOŘ DGLE TECHNICKÉ A VZDUCHOTECHNICKÉ PARAMETRY STANDARDNÍ ŘADY Rozměry digestoře šířka x výška x hloubka Rozměry digestoře včetně spodní skříňky šířka x výška x hloubka Maximální zdvih výsuvného okna Velikost pracovního prostoru šířka x výška x hloubka Velikost pracovního otvoru při max. otevřeném okně Doporučený počet přivedených médií [ks] Doporučený počet vnějších el. zásuvek [ks] Celkový odtah digestoře [m 3 /hod] Min. výška místnosti k instalaci digestoře včetně spodní stavby 900 x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x x 1658 x x 2350 x x 1300 x x POPIS DIGESTOŘE Korpus digestoře sendvičového typu, tvořeno pláštěm (ocelový zinkovaný plech povrchově upravený) s výplní Pracovní deska volitelný materiál a povrchová úprava Odsávací kanál zajišťuje odtah vzduchu z vnitřního prostoru digestoře (polypropylen) VZT hrdlo odtahu pro připojení k odtahovému potrubí Ø 250 mm (polypropylen) Výsuvné okno z bezpečnostního skla CONEX s protizávažím Osvětlení svítidlo 1x55W (IP54) 230Hz (u digestoře šířky 900, 1200, 1500mm) svítidla 2x55W (IP54) 230Hz (u digestoře šířky 1800mm) Ovládání fóliová klávesnice (IP65) hlavní vypínač s možností uzamknutí v zapnuté poloze Elektr. zásuvky 230V (IP44), počet dle požadavku Celkový příkon 3kW/230V (včetně elektr. zásuvek, bez příkonu ventilátoru VZT - zapojen externě) Typ dodávky standardně dodávka kompletní smontované digestoře, minimální manipulační rozměr průchodu 900 mm* * v případě potřeby možnost objednat kompletaci digestoře až v prostoru instalace Laboratorní digestoř je osazena: - elektrickým posuvem okna - čidlem přítomnosti obsluhy - spínačem pro maximální výkon ventilátoru (pro případ extrémního vývinu plynných látek) - volitelným nastavením snížení bezpečného odtahu nebo vypnutí digestoře po automatickém uzavření okna - opticko-akustickou signalizace bezpečného odtahu - alarmem při poklesu bezpečného množství odtahovaného vzduchu - čidlem ztráty podtlaku Funkce a možnosti nastavení výsuvného okna: elektrický posuv (vertikální) zastavení okna v min. poloze 5% v max. poloze 95% v pracovní poloze 500 mm volitelné automatické uzavření okna bez přítomnosti obsluhy a snížení odtahu na bezpečnou úroveň nastavitelný čas automatického uzavření okna po odchodu obsluhy snímač polohy výsuvného okna automatické nastavení okna do pracovní polohy automatické zastavení okna při zjištění překážky pod oknem (i skleněné) opticko-akustická signalizace poloh výsuvného okna VOLITELNÉ PRVKY OVLÁDÁNÍ - FÓLIOVÁ KLÁVESNICE Vnitřní plochy digestoře Vnější plochy digestoře Materiál pracovní desky Výlevka Materiál výlevky (shodný s materiálem. prac. desky) Typ vývodů pro média Mříž pro zavěšení aparatur Spodní část digestoře (není standardní součást digestoře) ocelový zinkovaný plech lakovaný RAL v odstínu 9010, 9002 nerez AISI 304 FIN 8 nerez AISI 316 FIN 8 Compactplatten lepený na vnitřní plochy RAL 9010 ocelový zinkovaný plech lakovaný RAL v odstínu 9010, 9002 nerez AISI 304 FIN 8 nebo nerez AISI 316 FIN 8 technická keramika s vyvýšeným okrajem umělý kámen s hranou Kerrock s vyvýšeným okrajem Postforming s oblou hranou velkoplošná chemická dlažba se zvýšeným okrajem tvrzené sklo se zvýšeným okrajem volitelně jedna vlevo, jedna vpravo nebo dvě výlevky bez výlevky polypropylen technická keramika voda - ventil vakuum - ventil vakuum - rychlospojka plyn - ventil plyn - rychlospojka s mříží, materiál AISI 304 nebo AISI 316 bez mříže kovová skříňka, dvířka otočná nebo posuvná, s odsáváním nebo bez odsávání spojená s digestoří nasunutím, servisní otvor k uzavíracím armaturám médií BP Signalizace ztráty podtlaku (HL1) červená Signalizace poruchy (HL2) červená Tlačítko osvětlení (SA1) Signalizace max. chodu odsávání (HL3) žlutá Tlačítko max. chodu odsávání (SA2) Signalizace chodu odsávání (HL4) zelená Tlačítko START/STOP odsávání (SA3) Signalizace pod napětím - ON (HL5) zelená Signalizace max. vysunutí okna (HL6) žlutá Tlačítko sklo nahoru (SA4) Tlačítko sklo dolů (SA5) UPOZORNĚNÍ Instalaci a uvedení do provozu provádí výhradně organizace, která má pro tuto činnost oprávnění. kat.č. 201 kat.č. 203 DOPLŇKOVÉ A SOUVISEJÍCÍ PRODUKTY Laboratorní nábytek Nerezový a kovový nábytek BLOCK a.s., Stulíková 1392, Praha 9, Czech Republic, tel.: , block@block.cz,

11 kat.č B VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE MIKROBIOLOGICKÝ BEZPEČNOSTNÍ BOX (BIOHAZARD) Mikrobiologický bezpečnostní box (biohazard) Mikrobiologický bezpečnostní box třídy II (MBB2) je zařízení určené pro práci s biologicky nebezpečnými látkami. Jedná se o pracoviště s vlastní filtrací, cirkulací vzduchu a u- směrněným prouděním vzduchu, které chrání produkt i obsluhu před kontaminací. Pracovní plocha je ošetřena sestupným laminárním proudem vzduchu z HEPA filtru č.1. K zamezení úniku kontaminace je pracovním prostorem do boxu přisáván vzduch z místnosti, zpět je vytlačován ve stropní části přes HEPA filtr č.2. Pracovní plochu tvoří odnímatelné, perforované, nerezové kazety, které jsou položeny na nerezové spádované vaně. Vnitřní prostor nad pracovní plochou je osvětlen. Čelní výklopné okno je řešeno ergonomicky zešikmením (7 ), pro snadné vkládání a vyjímání aparatury pro práci je okno výklopné na plynových vzpěrách (snadná manipulace). Aby nedocházelo k omezení prostoru před boxem, otevírá se okno nahoru až do svislé polohy. Další předností čelního výklopného okna vůči posuvnému je snadná čistitelnost, pro desinfekci boxu zaplynováním lze snadno pomocí excentrů a čelního krytu pracovní prostor dotěsnit. Mikrobiologický bezpečnostní box je zhotoven bez podstavce s možností umístění na pracovní stůl, či na speciální rám.

12 B MIKROBIOLOGICKÝ BEZPEČNOSTNÍ BOX ZÁKLADNÍ PARAMETRY Vnější rozměr W x D x H Rozměry pracovního prostoru šířka x hloubka x výška Rozvod mediciálních plynů max. počet Elektrické zásuvky max. počet Třída filtrace HEPA filtrů x 800 x x 630 x H x 800 x x 630 x H14 POPIS x 800 x x 630 x H14 OVLÁDÁNÍ A REGULACE K ovládaní mikrobiologického bezpečnostní boxu slouží ovládací fóliová klávesnice umístěná na čelním výklopném panelu. Požadované parametry se nastavují pomocí regulátoru tak, aby bylo dosaženo na výstupu pod filtrem rychlosti proudění 0,45 m/s. Pro dosažení požadovaných vzduchových parametrů je použit ventilátor s EC motorem a automatická plynulá regulace se zpětnou vazbou. Při poklesu požadované hodnot rychlosti proudění vlivem zanášení filtru regulátor automaticky zvyšuje otáčky ventilátoru na základě rychlosti proudění v sací dýze ventilátoru. Při zanesení filtrů se indikuje nutnost výměny filtru žlutou kontrolkou na fóliové klávesnici. Hlavní části mikrobiologického bezpečnostního boxu korpus boxu z bezpečnostního skla nerezová pracovní plocha (perforované kazety + spádovaná vana s ventilem) výklopné okno (zešikmení 7º) s excentry pro dotěsnění fóliová ovládací klávesnice (časovač germicidní lampy) germicidní lampa (36W) osvětlení (2x55W) ventilátor s automatickou regulací otáček HEPA filtr H14 - filtr č. 1 HEPA filtr H14 - filtr č. 2 laboratorní ventily (počet dle požadavku) nástrojová lišta - el. zásuvky (IP44), ovládání médií, hl. vypínač HEPA filtr č. 2 HEPA filtr č. 1 výklopné okno nerez. prac. plocha směr proudění vzduchu nástrojová lišta W kryt HEPA filtru č. 2 H fóliová klávesnice D MATERIÁL A POVRCHOVÁ ÚPRAVA Vnitřní pracovní prostor Vnější plochy boxu Výklopné okno Kryt horního ventilátoru bezpečnostní sklo tl. 8 mm bezpečnostní sklo tl. 8 mm pozinkovaný plech s povrchovou úpravou ve standardním odstínu RAL 9010, 9002, , 5023 nebo antikorozní ocel AISI 304 bezpečnostní tvrzené sklo tl. 6 mm pro snadnou manipulaci opatřeno plynovými vzpěrami pozinkovaný plech s povrchovou úpravou ve standardním odstínu RAL 9010, 9002, , 5023 nebo antikorozní ocel AISI 304 OSVĚTLENÍ BOXU Napětí [V AC] Intenzita osvětlení [lx] Krytí Zářivková trubice kompaktní 55W s paticemi 2G IP44 Elektronický předřadník HELVAR EL2x55HF IP44 NAPÁJENÍ 1+N+PE 230V celkový příkon 550W pevný přívod do vestavěné rozvaděčové skříňky elektrické připojení (jištění) řeší projektant BP DESINFEKCE VNITŘNÍHO PROSTORU Desinfekce vnitřního prostoru se provádí sprejovacím přípravkem PERSTERIL nebo zaplynováním formaldehydem či parami peroxidu vodíku. Za tímto účelem se čelní průduch zaslepuje speciálním krytem (jinak uložen na stropě boxu), výklopné okno se dotěsní excentrickými packami a HEPA filtr č.2 se zaslepí krytem (uložen rovněž na stropě boxu). Pro sterilizaci (pouze bez přítomnosti lidí!) povrchů stěn, předmětů i vzduchu uvnitř pracovního prostoru je MBB2 vybaven germicidní lampou s časovačem. ÚDRŽBA Před zahájením jakýchkoliv oprav nebo výměn je nutné odpojit napájení zařízení a zajistit ho před náhodným zapnutím. Kovové lakované plochy: omývat neabrazivními čistícími prostředky na bázi alkoholu Kovové nerezové plochy: lesklá nerez ocel omývat neabrazivními desinfekčními čistícími prostředky, popř. mírně abrazivními desinfekčními čistícími prostředky (pouze u broušeného - matného povrchu vždy ve směru brusu) na bázi butylalkoholu (skvrny, otisky prstů), při větším znečištění (minerální usazeniny, koroze z kontaktu s HCI) na bázi kyselin. Síla koncentrace dle rozsahu znečištění. Skleněné plochy stírat vlhkou jemnou tkaninou v kombinaci s čistícími prostředky na bázi alkoholu Upozornění: Instalaci a uvedení do provozu provádí výhradně organizace, která má pro tuto činnost oprávnění. Výměnu filtrů musí provést zaškolený pracovník. BLOCK a.s., Stulíková 1392, Praha 9, Czech Republic, tel.: , block@block.cz,

13 kat.č A Variabilní systém náby tkových pr vků a vybavení pro laboratoře podtlakový BARIÉROVÝ BOX Podtlakový bariérový box Z levé komory je možné uzavíratelným otvorem v levé boční stěně transportovat vzorky a kontaminovaný materiál do rukávce z PE a svařením vytvořit těsný obal pro další manipulaci. Také lze kontaminovaný materiál přenést zpět do materiálové propusti pravé komory boxu. U konstrukce celého zařízení je kladen velký důraz na snadnou čistitelnost všech povrchů. Dosažitelná čistota prostředí v boxu je dána třídou filtrace HEPA na vstupu do izolátoru a v okolním prostředí. Box je určen pro manipulaci s nesterilními biologicky vysoce účinnými látkami. Je navržen jako dvoukomorový z tabulového tvrzeného bezpečnostního skla. Obě komory jsou od sebe odděleny mezistěnou s těsnými dvířky. Pravá komora slouží jako materiálová propust k vkládání a vyjímání materiálu. Levá komora je určena pro práci s biologicky vysoce účinnými substancemi (např. vzorkování a navažování). Může být vybavena přístroji dle požadavků zákazníka. Obě komory mají vlastní přívod vzduchu, dekontaminační sprchu a možnost suchého i mokrého vysávání s napojením na společný průmyslový vysavač. Box není citlivý na snížení těsnosti, neboť je v kontaminovaném stavu neustále udržován v podtlaku pomocí vysavače.

14 A PODTLAKOVÝ bariérový BOX TECHNICKÉ ÚDAJE Celkový rozměr zařízení* W x D x H 2250 x 850 x 1600 Celkový rozměr boxu* W x A x B 2250 x 700 x 850 Rozměry nerez. podstavce* W x A x F 2250 x 700 x 900 Rozměry pravé komory* E x A x B 1050 x 700 x 850 Rozměry levé komory* C x A x B 1200 x 700 x 850 Elektrická soustava 3+N+PE, AC50Hz, 230/400V / TN-S Celkový příkon max. 2 kw Záložní napájení zdroj UPS - součást boxu Celkové el. krytí zařízení IP44 El. krytí uvnitř každé komory IP65 * standardní rozměr, jiný rozměr možno vyrobit po konzultaci se zákazníkem jako atyp Základní Zvýšená Ochrana před nebezpečným dotykem samočinným odpojením vadné části od zdroje doplňujícím pospojováním PROVOZNÍ PODMÍNKY ZAŘÍZENÍ Pro správnou činnost a bezporuchový chod zařízení musí být zařízení provozováno v prostoru, který vyhovuje následujícím podmínkám: teplota : +5 C až +40 C relativní vlhkost : 100% při +25 C čistota prostředí : standardní laboratorní podmínky UPOZORNĚNÍ Před zahájením jakýchkoliv oprav, výměn nebo jištění je nutné odpojit napájení od zařízení a zajistit před náhodným zapnutím jinou osobou. Při výpadku el. energie se aktivuje záložní zdroj (UPS) který napájí řídící systém, displej, kontrolky a elektrické pohony klapek. Ze záložního zdroje není napájen vysavač. POPIS Hlavní části zařízení: Samotný dvoukomorový box z tabulového tvrzeného bezpečnostního skla s výklopnými okny - obě komory jsou od sebe odděleny skleněnou mezistěnou s těsnými dvířky - mezi komorami není práh (zvýšený okraj), což umožňuje snadný přesun těžších předmětů mezi komorami Nerezový podpěrný podstavec (AISI 304) se zásuvkou 400 V - (rozměry viz Technické údaje ) - rám z ocelových uzavřených profilů a nohy se stavitelnými koncovkami Prostup s víkem do PE rukávce v levé části (uzavíratelný otvor o světlosti ø380mm) Příruby s rukávci a rukavicemi - v každém výklopném okně dva otvory pro příruby s rukávci a rukavicemi Řídící systém s dotykovou ovládací obrazovkou, krytou fólií a světelnou signalizací provozních a poruchových stavů Odnímatelné servisní panely - s úchytkami Přívod vzduchu z okolního prostoru přes paralelně zapojené HEPA filtry H14 a talířové ventily Odsávání přes odsávací potrubí s klapkami se servopohony - pro suché i mokré vysávání každé komory Kontinuální měření teploty, relativní vlhkosti a tlakového rozdílu v jednotlivých komorách Sprchování - uvnitř každé komory je ruční sprcha s přívodem dekontaminačního média Svítidlo - umístěno mimo pracovní prostor - zářivkové 2x18 W a 2x36 W, intenzita osvětlení na pracovní ploše je min. 600 lx Vysavač s pojízdnou akumulační nádobou - odvod vzduchu z akumulační nádoby a vysavače přes dva HEPA filtry H14 v sérii, odlučivost 2 x 99,995% Technologické zařízení - typ dle požadavku zákazníka ROZMĚRY A VYBAVENÍ BARIÉROVÉHO BOXU LZE PŘIZPŮSOBIT POŽADAVKŮM UŽIVATELE. TECHNICKÉ PARAMETRY Intenzita výměny vzduchu v komorách max. cca 100x/h Filtrovaný vzduch v komorách (přes HEPA filtry) odlučivost 99,995% Provozní podtlak levé komory (navažovací komora) min. -40Pa Provozní podtlak pravé komory (materiálová propust) min. -20Pa Minimální rozdíl mezi komorami 20Pa napájení 3+N+PE, AC50Hz, 400V /TN-S el. krytí IP55 Vysavač příkon 0,85 kw hlučnost* 63 db(a) pojízdná akumulační nádoba využitelný objem cca 40l * vysavač lze umístit v technickém zázemí STANDARDNÍ SEZNAM REŽIMŮ VOLITELNÝCH Z KLÁVESNICE 1. Přesun materiálu 2. Běžný provoz (proces) 3. Vysávání prašného odpadu v levé komoře 4. Vysávání prašného odpadu v pravé komoře 5. Sprchování v levé komoře 6. Sprchování v pravé komoře 7. Vysávání tekutého odpadu v levé komoře 8. Vysávání tekutého odpadu v pravé komoře 9. Klidový stav nepracuje se, ale box je kontaminován 10. Zapnutí/vypnutí indikace kontaminace levé komory 11. Zapnutí/vypnutí indikace kontaminace pravé komory 12. Kontrola signálek (Testlamp) 13. Zapnutí/vypnutí osvětlení 14. Vyprázdnění odpadní nádoby 15. Vypnutí houkačky 16. Kontrola těsnosti boxu BP C E W OVLÁDÁNÍ A OBSLUHA Všechny ovládací prvky, kromě hlavního vypínače a blokování ovládání tlačítek, jsou soustředěny na dotykovém ovládacím panelu SIEMENS. Krytí panelu je IP65 z čelního pohledu. Zapnutí/vypnutí boxu provede pověřená osoba hlavním vypínačem QM1. Po zapnutí/vypnutí se rozsvítí/zhasne kontrolka Pod napětím a ovládací displej. Proti neoprávněnému zapnutí/vypnutí boxu je hlavní vypínač QM1 opatřen zámkem. Klíč lze po uzamčení v kterékoliv poloze vytáhnout. Požadovaná funkce boxu se navolí příslušným tlačítkem na dotykovém panelu. Navolením nové funkce se automaticky zruší předchozí navolený stav a box se nastaví do nového požadovaného režimu. ÚDRŽBA A ČISTĚNÍ Denní údržba Zahrnuje zejména vizuální kontrolu neporušenosti rukávců, rukavic a těsnění. Dekontaminace KOMORY: ruční vysátí prachového podílu, sprchování dekontaminačním médiem, jejich následné odsátí a otření povrchů roztokem etanolu. VYSAVAČ je umístěn v sérii za akumulační nádobou, která je také vybavena HEPA filtrem. Primárně je kontaminována jen vnitřní část akumulační nádoby. AKUMULAČNÍ NÁDOBA VYSAVAČE: 1) Nádoba je po dekontaminaci boxu (propláchnutí systému) odpojena od pevného potrubí boxu a vysavače. Vstupní otvory zaslepeny. 2) Nádoba je přemístěna k odpadní gule (zpravidla mycímu roštu) a tekutý obsah vypuštěn. Pak je nádoba napojena na přívod vody nebo dekontaminačního roztoku a propláchnuta. 3) Před výměnou HEPA filtru je třeba dekontaminačním roztokem zvlhčit i vnitřní povrch HEPA filtru, např. obrácením nádoby. Alternativně lze degradovat částice zachycené na HEPA filtru pomocí vyvíječe par H 2 O 2. Po validované době expozice lze nádobu bezpečně otevřít. Podobně lze dekontaminovat i vnitřní povrch nádoby vysavače. A F B D H BLOCK a.s., U Kasáren 727, Valašské Meziříčí, tel.: , fax: , block@block.cz,

15 kat.č A VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE IZOLÁTOROVÉ PRACOVIŠTĚ Izolátorové pracoviště Izolátorové pracoviště je zařízení tvořící bariéru mezi produktem a obsluhou včetně všech nezbytných technických prostředků pro zajištění bezpečnosti i v případě havárie. Je vhodné pro manipulaci se sterilními materiály, stejně jako pro práci s vysoce účinnými látkami. Podle míry a typu rizika může pracovat v přetlakovém nebo naopak podtlakovém režimu oproti tlaku okolí. Dalším důležitým parametrem je třída těsnosti podle normy ISO Standardně vyráběné izolátory dosahují třídy těsnosti 4 nebo 3, nadstandardně 2. Samozřejmostí je možnost inertní atmosféry uvnitř izolátoru, například pro práci se snadno oxidujícími látkami. Mimo běžné postupy dekontaminace je izolátorové pracoviště vhodné i pro použití par peroxidu vodíku jako dekontaminačního agens, například ve spojení s generátorem VPHP - PURITER - vyvíječ par peroxidu vodíku (kat.č ). Každá z komor a přestupníků má nezávislou vzduchotechniku zaručující vysokou spolehlivost a bezpečnost zařízení. Izolátorové pracoviště je ovládáno řídící jednotkou Simatic s dotykovou obrazovkou (touch screen). Zařízení je vyrobeno z vysoce odolných materiálů. Hlavními konstrukčními materiály jsou nerezový plech AISI 316L a tvrzené sklo. Pro vkládání a výstup materiálu se používají posuvná nebo otevíravá dvířka, double door systémy, nekonečné rukávce a další prostředky pro zabránění kontaminace produktu či prostředí. Možností je také otevíravé čelní sklo pro instalaci rozměrných zařízení. Vnitřní povrchy je možné omývat pomocí instalovaných sprch. Jako média lze použít vodu nebo jiné kapalné rozpouštědlo a vzduch nebo inertní plyn podle potřeb uživatele. Izolátorové pracoviště je vždy konstruováno podle specifických požadavků uživatele a na základě zkušeností našich odborníků. Systém konstrukce je vysoce variabilní a umožňuje spojovat libovolné variace přestupníků a komor nejrůznějších rozměrů.

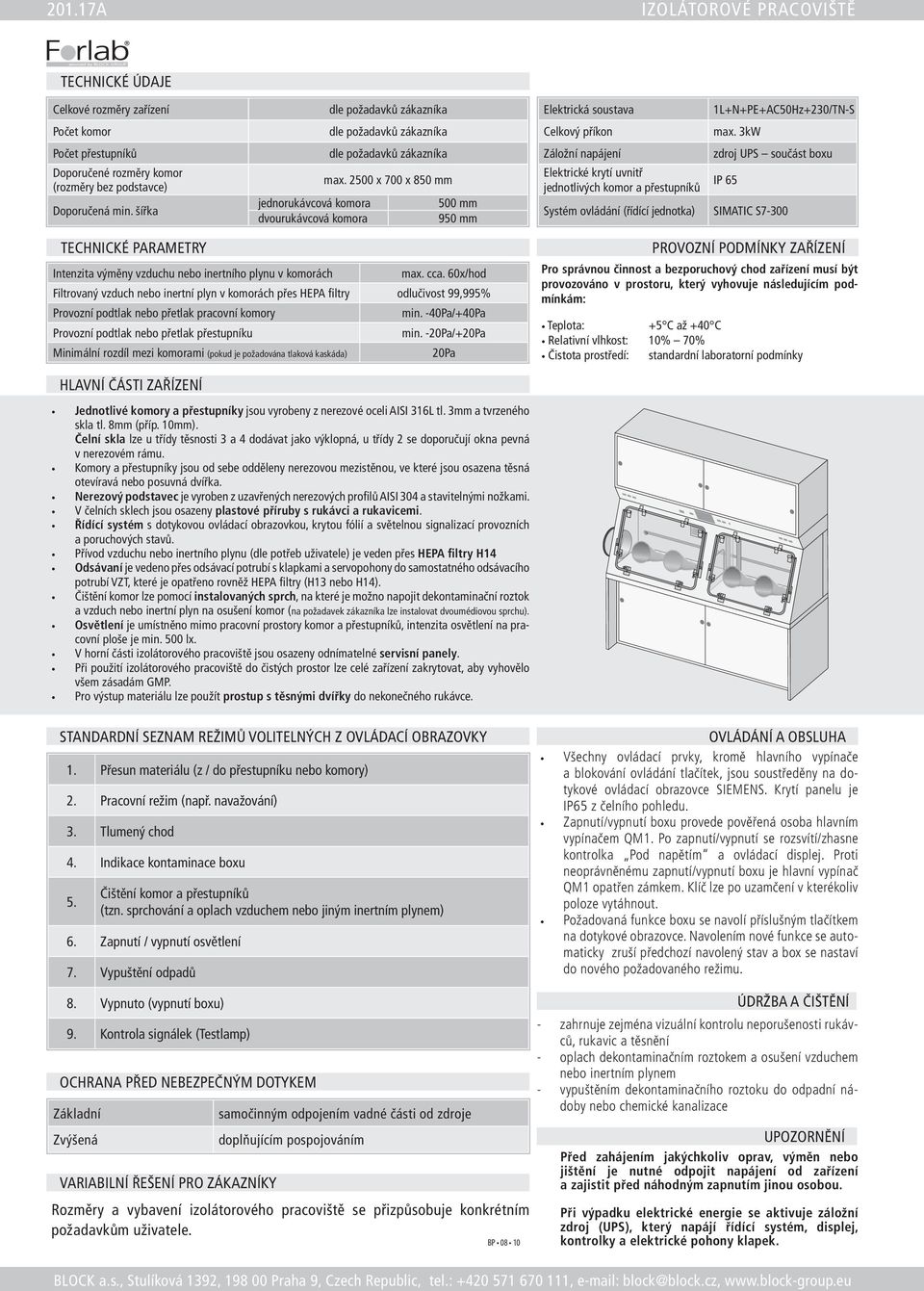

16 201.17A IZOLÁTOROVÉ PRACOVIŠTĚ TECHNICKÉ ÚDAJE Celkové rozměry zařízení Počet komor Počet přestupníků Doporučené rozměry komor (rozměry bez podstavce) Doporučená min. šířka dle požadavků zákazníka dle požadavků zákazníka dle požadavků zákazníka max x 700 x 850 mm jednorukávcová komora 500 mm dvourukávcová komora 950 mm Elektrická soustava Celkový příkon Záložní napájení Elektrické krytí uvnitř jednotlivých komor a přestupníků 1L+N+PE+AC50Hz+230/TN-S max. 3kW zdroj UPS součást boxu IP 65 Systém ovládání (řídící jednotka) SIMATIC S7-300 TECHNICKÉ PARAMETRY Intenzita výměny vzduchu nebo inertního plynu v komorách max. cca. 60x/hod Filtrovaný vzduch nebo inertní plyn v komorách přes HEPA filtry odlučivost 99,995% Provozní podtlak nebo přetlak pracovní komory min. -40Pa/+40Pa Provozní podtlak nebo přetlak přestupníku min. -20Pa/+20Pa Minimální rozdíl mezi komorami (pokud je požadována tlaková kaskáda) 20Pa PROVOZNÍ PODMÍNKY ZAŘÍZENÍ Pro správnou činnost a bezporuchový chod zařízení musí být provozováno v prostoru, který vyhovuje následujícím podmínkám: Teplota: +5 C až +40 C Relativní vlhkost: 10% 70% Čistota prostředí: standardní laboratorní podmínky HLAVNÍ ČÁSTI ZAŘÍZENÍ Jednotlivé komory a přestupníky jsou vyrobeny z nerezové oceli AISI 316L tl. 3mm a tvrzeného skla tl. 8mm (příp. 10mm). Čelní skla lze u třídy těsnosti 3 a 4 dodávat jako výklopná, u třídy 2 se doporučují okna pevná v nerezovém rámu. Komory a přestupníky jsou od sebe odděleny nerezovou mezistěnou, ve které jsou osazena těsná otevíravá nebo posuvná dvířka. Nerezový podstavec je vyroben z uzavřených nerezových profilů AISI 304 a stavitelnými nožkami. V čelních sklech jsou osazeny plastové příruby s rukávci a rukavicemi. Řídící systém s dotykovou ovládací obrazovkou, krytou fólií a světelnou signalizací provozních a poruchových stavů. Přívod vzduchu nebo inertního plynu (dle potřeb uživatele) je veden přes HEPA filtry H14 Odsávaní je vedeno přes odsávací potrubí s klapkami a servopohony do samostatného odsávacího potrubí VZT, které je opatřeno rovněž HEPA filtry (H13 nebo H14). Čištění komor lze pomocí instalovaných sprch, na které je možno napojit dekontaminační roztok a vzduch nebo inertní plyn na osušení komor (na požadavek zákazníka lze instalovat dvoumédiovou sprchu). Osvětlení je umístněno mimo pracovní prostory komor a přestupníků, intenzita osvětlení na pracovní ploše je min. 500 lx. V horní části izolátorového pracoviště jsou osazeny odnímatelné servisní panely. Při použití izolátorového pracoviště do čistých prostor lze celé zařízení zakrytovat, aby vyhovělo všem zásadám GMP. Pro výstup materiálu lze použít prostup s těsnými dvířky do nekonečného rukávce. STANDARDNÍ SEZNAM REŽIMŮ VOLITELNÝCH Z OVLÁDACÍ OBRAZOVKY 1. Přesun materiálu (z / do přestupníku nebo komory) 2. Pracovní režim (např. navažování) 3. Tlumený chod 4. Indikace kontaminace boxu 5. Čištění komor a přestupníků (tzn. sprchování a oplach vzduchem nebo jiným inertním plynem) 6. Zapnutí / vypnutí osvětlení 7. Vypuštění odpadů 8. Vypnuto (vypnutí boxu) 9. Kontrola signálek (Testlamp) OCHRANA PŘED NEBEZPEČNÝM DOTYKEM Základní Zvýšená VARIABILNÍ ŘEŠENÍ PRO ZÁKAZNÍKY samočinným odpojením vadné části od zdroje doplňujícím pospojováním Rozměry a vybavení izolátorového pracoviště se přizpůsobuje konkrétním požadavkům uživatele. BP OVLÁDÁNÍ A OBSLUHA Všechny ovládací prvky, kromě hlavního vypínače a blokování ovládání tlačítek, jsou soustředěny na dotykové ovládací obrazovce SIEMENS. Krytí panelu je IP65 z čelního pohledu. Zapnutí/vypnutí boxu provede pověřená osoba hlavním vypínačem QM1. Po zapnutí/vypnutí se rozsvítí/zhasne kontrolka Pod napětím a ovládací displej. Proti neoprávněnému zapnutí/vypnutí boxu je hlavní vypínač QM1 opatřen zámkem. Klíč lze po uzamčení v kterékoliv poloze vytáhnout. Požadovaná funkce boxu se navolí příslušným tlačítkem na dotykové obrazovce. Navolením nové funkce se automaticky zruší předchozí navolený stav a box se nastaví do nového požadovaného režimu. ÚDRŽBA A ČIŠTĚNÍ - zahrnuje zejména vizuální kontrolu neporušenosti rukávců, rukavic a těsnění - oplach dekontaminačním roztokem a osušení vzduchem nebo inertním plynem - vypuštěním dekontaminačního roztoku do odpadní nádoby nebo chemické kanalizace UPOZORNĚNÍ Před zahájením jakýchkoliv oprav, výměn nebo jištění je nutné odpojit napájení od zařízení a zajistit před náhodným zapnutím jinou osobou. Při výpadku elektrické energie se aktivuje záložní zdroj (UPS), který napájí řídící systém, displej, kontrolky a elektrické pohony klapek. BLOCK a.s., Stulíková 1392, Praha 9, Czech Republic, tel.: , block@block.cz,

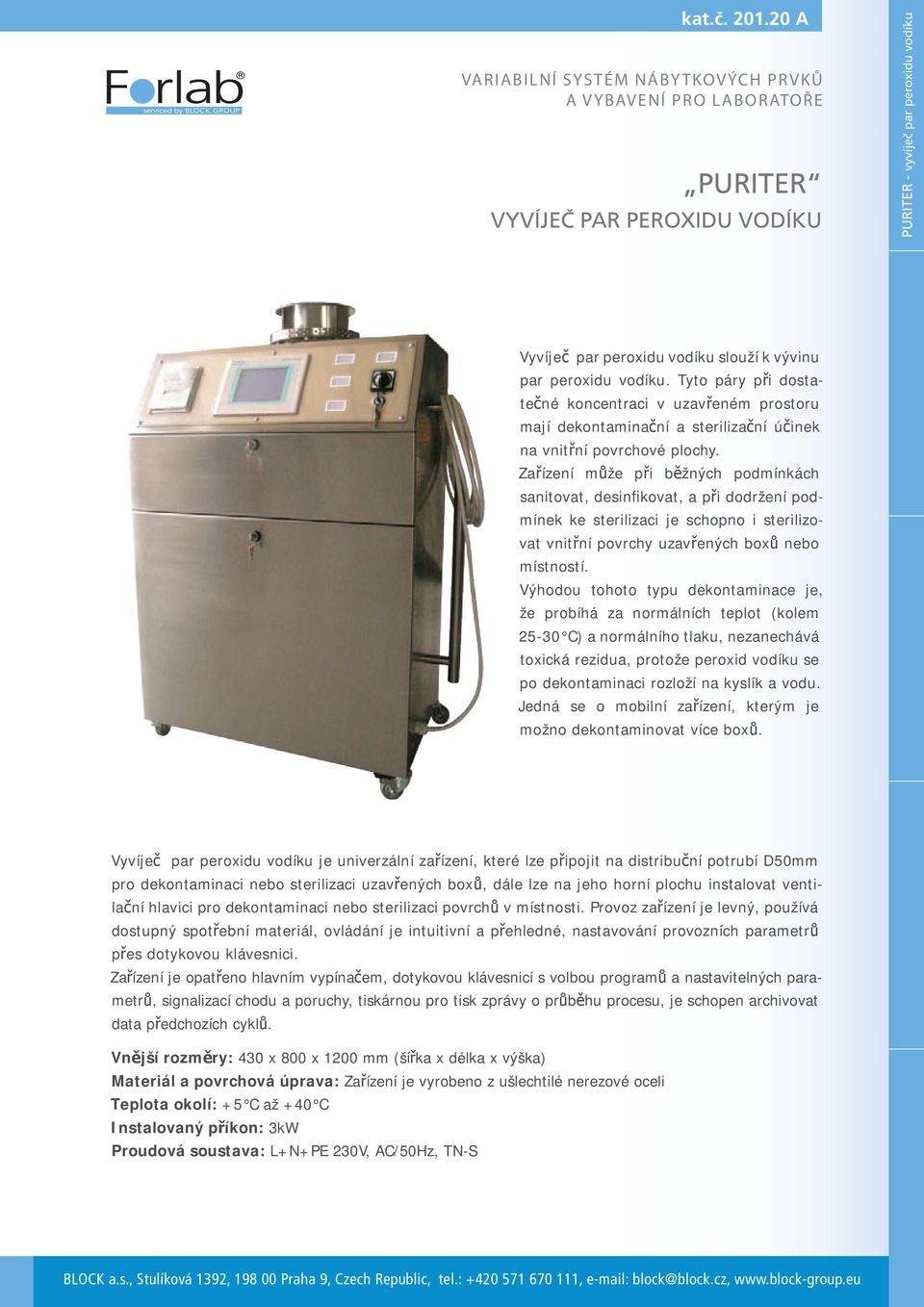

17 kat.č A VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE PURITER VYVÍJEČ PAR PEROXIDU VODÍKU PURITER - vyvíječ par peroxidu vodíku Vyvíječ par peroxidu vodíku slouží k vývinu par peroxidu vodíku. Tyto páry při dostatečné koncentraci v uzavřeném prostoru mají dekontaminační a sterilizační účinek na vnitřní povrchové plochy. Zařízení může při běžných podmínkách sanitovat, desinfikovat, a při dodržení podmínek ke sterilizaci je schopno i sterilizovat vnitřní povrchy uzavřených boxů nebo místností. Výhodou tohoto typu dekontaminace je, že probíhá za normálních teplot (kolem C) a normálního tlaku, nezanechává toxická rezidua, protože peroxid vodíku se po dekontaminaci rozloží na kyslík a vodu. Jedná se o mobilní zařízení, kterým je možno dekontaminovat více boxů. Vyvíječ par peroxidu vodíku je univerzální zařízení, které lze připojit na distribuční potrubí D50mm pro dekontaminaci nebo sterilizaci uzavřených boxů, dále lze na jeho horní plochu instalovat ventilační hlavici pro dekontaminaci nebo sterilizaci povrchů v místnosti. Provoz zařízení je levný, používá dostupný spotřební materiál, ovládání je intuitivní a přehledné, nastavování provozních parametrů přes dotykovou klávesnici. Zařízení je opatřeno hlavním vypínačem, dotykovou klávesnicí s volbou programů a nastavitelných parametrů, signalizací chodu a poruchy, tiskárnou pro tisk zprávy o průběhu procesu, je schopen archivovat data předchozích cyklů. Vnější rozměry: 430 x 800 x 1200 mm (šířka x délka x výška) Materiál a povrchová úprava: Zařízení je vyrobeno z ušlechtilé nerezové oceli Teplota okolí: +5 C až +40 C Instalovaný příkon: 3kW Proudová soustava: L+N+PE 230V, AC/50Hz, TN-S BLOCK a.s., Stulíková 1392, Praha 9, Czech Republic, tel.: , block@block.cz,

18 201.20A PURITER - VYVÍJEČ PAR PEROXIDU VODÍKU TECHNICKÝ LIST kat. č A - PURITER TV POPIS U vyvíječe par peroxidu vodíků pod označením PURITER TV (kat.č A) je k proudění vzduchu využíván tlakový vzduch. Tento typ vyvíječ nemá vlastní ventilátor. Průtok vzduchu je nastavitelný a je automaticky udržovaný na požadované hodnotě. NÁČRTEK ZAŘÍZENÍ VYUŽITÍ PURITER TV je určen pro sterilizaci: izolátorů prokládacích kabin potrubních systémů čistých médií a podobných zařízení Je určen pro provozy, ve kterých jsou k dispozici rozvody tlakového vzduchu o požadovaných parametrech. TECHNICKÉ PARAMETRY Rozměr (šířka x délka x výška) Hmotnost zařízení Průtok vzduchu 840 x 430 x 1200 mm cca 85kg 5 60m 3 /h od. Materiál a povrchová úprava ušlechtilá nerezová ocel AISI 304 Celkový příkon Rozvodná soustava Připojení napájení Provozní podmínky 2,5kW L+N+PE 230V, AC/50Hz, TN S zástrčka 230V / 50Hz (přívodní kabel je součást zařízení) teplota okolí (10 C 30 C) relativní vlhkost (max. 55%) čistota prostředí (standardní laboratorní podmínky) 1) Výstupní potrubí 2) Přívodní potrubí 3) Uchycení HEPA filtru 4) Předhřev vzduchu 5) Korpus 6) Zásobník H 2 O 2 7) Snímač BT-BQ 8) Snímač teploty 9) Snímač tlaku TMxG 10) Snímač tlaku BP tlak rosný bod LEGENDA K NÁČRTKU ZAŘÍZENÍ 11) Čerpadlo 12) HEPA filtr 13) Rozvaděč 14) Hlavní vypínač 15) Kontrolky 17) Snímač hladiny 18) Obrazovka 19) Tiskárna 20) Základna 21) Připojení stlačeného vzduchu POŽADAVKY NA TLAKOVÝ VZDUCH 2bar - 10 C a nižší spotřeba 5 60m 3 Výstupní potrubí DN 50 ukončené clampem kvalita bezolejový Vstupní potrubí pro tlakový vzduch DN 15 ukončené clampem filtrace 5 mm Typ tiskárny MEGATRON Ovládání dotyková obrazovka s volbou programů VOLITELNÉ PŘÍSLUŠENSTVÍ Řídící systém Touch panel SIEMENS, TP177 micro Náplň peroxid vodíků 35% HEPA filtr H13 BP speciální čidlo pro měření vlhkosti speciální čidlo pro měření koncentrace H 2 O 2 záznamník dat BLOCK a.s., Stulíková 1392, Praha 9, Czech Republic, tel.: , block@block.cz,

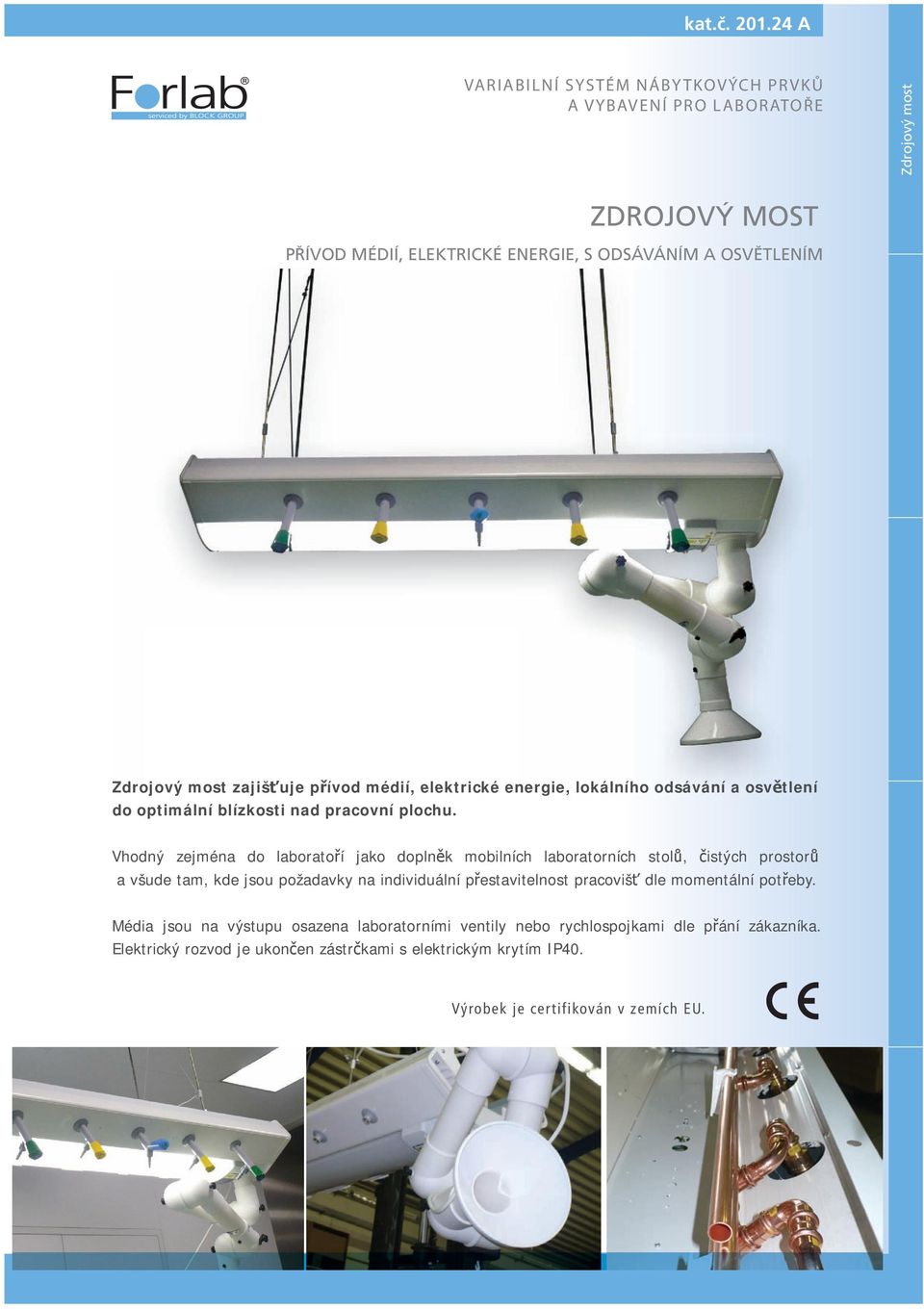

19 kat.č A VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE Zdrojový most ZDROJOVÝ MOST PŘÍVOD MÉDIÍ, ELEKTRICKÉ ENERGIE, S ODSÁVÁNÍM A OSVĚTLENÍM Zdrojový most zajišťuje přívod médií, elektrické energie, lokálního odsávání a osvětlení do optimální blízkosti nad pracovní plochu. Vhodný zejména do laboratoří jako doplněk mobilních laboratorních stolů, čistých prostorů a všude tam, kde jsou požadavky na individuální přestavitelnost pracovišť dle momentální potřeby. Média jsou na výstupu osazena laboratorními ventily nebo rychlospojkami dle přání zákazníka. Elektrický rozvod je ukončen zástrčkami s elektrickým krytím IP40. Výrobek je certifikován v zemích EU.

20 A ZDROJOVÝ MOST POPIS Uchycení Přívod médií Zakrytování Ventily pro přivedená média; rozvod médií instalačním kanálem č. 1 Svítidlo 2x36W Elektrické zásuvky; rozvod elektro instalačním kanálem č. 2 Odsávání; s volitelným koncovým zařízením POPIS Rozměry základního modulu (šířka x výška x délka) 450 x 200 x 1475 Typ přívodu médií: dle požadavku ze stropu nebo z boční stěny prostoru Vývody v jednotlivých modulech (maximální počty médií v jednom modulu): El. zásuvky (vč. PC zásuvky): max. 14 Média: max. 5 Odsávání: max: 1 Požadovanou celkovou délku zdrojového mostu lze vyskládat z jednotlivých modulů. Modul je vyroben z kovové konstrukce s dvěmi nosníky, které jsou navzájem spojené, k nim jsou přichyceny plastové instalační kanály. Instalační kanál č. 1: rozvod jednotlivých zdroje médií Instalační kanál č. 2: rozvod elektro Mezi instalačními kanály je ve spodní části uloženo svítidlo 2x36W, v horní části vzduchotechnický odtah, na který je možno dále připojit tzv. Alsident nebo podobné zařízení. UPOZORNĚNÍ: Média a elektrická instalace se nesmí zásadně vést v jednom kanálu. DOPLŇKOVÉ A SOUVISEJÍCÍ PRODUKTY kat.č Laboratorní stůl mobilní UPOZORNĚNÍ Zakázané kombinace plynů: Rozvody - kombinace kyslíku s vodíkem se zcela zakazuje - kombinace kyslíku se zemním plynem nikdy sousední trubka ani ventil - kombinace acetylénu s ostatními hořlavými plyny, kyslíkem a stlačeným vzduchem Rozebíratelné spoje minimálně 500 mm od sebe. Vývody - kombinace kyslíku s vodíkem se zcela zakazuje - kombinace acetylénu s vodíkem, zem. plynem, kyslíkem a stlačeným vzduchem se zakazuje - kombinace kyslíku se zemním plynem nikdy sousední ventily - kombinace vakuua s hořlavými plyny nikdy sousední ventily Instalaci a uvedení do provozu provádí výhradně organizace, která má pro tuto činnost oprávnění. VOLITELNÉ PRVKY VENTILY A RYCHLOSPOJKY Elektrické zásuvky (krytí IP40) volitelný počet, max. 14 Přivedená média vodík H 2 dusík N 2 kyslík O 2 oxid uhličitý CO 2 argon Ar helium He studená voda H 2 O stlačený vzduch CA vakuum V acetylén C 2 H 2 zemní plyn G BP Vodík H 2 Dusík N 2 Kyslík O 2 Oxid uhličitý CO 2 Argon Ar Helium He Studená voda H 2 O, WPC Stlačený vzduch CA Vakuum V Acetylén C 2 H 2 Zemní plyn G Barevné rozlišení ventilu červená kombinace modrá, zelená modrá kombinace modrá, černá kombinace modrá, šedá kombinace modrá, šedá, bílá kombinace modrá, zelená kombinace modrá, žlutá kombinace šedá, černá kombinace bílá, žlutá, zelená kombinace žlutá BLOCK a.s., Stulíková 1392, Praha 9, Czech Republic, tel.: , block@block.cz,

21 kat.č VARIABILNÍ SYSTÉM NÁBYTKOVÝCH PRVKŮ A VYBAVENÍ PRO LABORATOŘE LABORATORNÍ STŮL Laboratorní stůl Laboratorní stů l je určen pro bezpečnou práci s chemikáliemi a laboratorními přenosnými přístroji. Stůl s instalačními sloupky pro rozvod médií, vlastním osvětlením, vybavením, doplňky a různými variantami úložných prostor splňuje náročné požadavky laboratorní praxe. Laboratorní stůl je možno použít univerzálně v různých typech laboratoří např. v chemické výrobě, ve školství, zdravotnictví, potravinářství, kde splňuje všechny technické i ergonomické požadavky na daný typ pracoviště.

22 LABORATORNÍ STŮL PRACOVNÍ STŮL PEVNÝ SE SKŘÍŇKAMI PRACOVNÍ STŮL MOBILNÍ S KOVOVOU KOSTROU kat.č kat.č Materiál skříněk - laminovaná dřevotřísková deska Délka stolu , 1500, 1650,1800, 2400 Volitelný materiál prac. desky Volitelná sestava skříněk - policové otevřené - zásuvkové - dvířkové Materiál stolu - kovová kostra na pojízdných kolečkách nebo kovová kostra na nohách s rektifikací Délka stolu , 1500, 1650,1800, 2400 Volitelný materiál prac. desky Volitelná sestava samostatných pojízdných kontejnerů - zásuvkové - dvířkové - s dvířky a zásuvkou POPIS LABORATORNÍ STŮL stavebnicový systém jednotlivých prvků, jejichž vzhled lze modifikovat dalším vybavením a doplňky Instalační sloupky s horní nástavbou Elektrosloupek Pracovní stůl PEVNÝ stůl z laminované dřevotřískové desky Pracovní stůl doplněn úložnými prostory mobilní s kovovou kostrou volitelný materiál pracovní desky MOBILNÍ s kovovou kostrou doplněn pojízdnými kontejnery volitelný materiál pracovní desky Instalační sloupky s horní nástavbou - slouží pro umístění vývodů médií a elektrické energie Na sloupcích jsou osazeny laboratorní ventily, okapová výlevka, elektrické zásuvky, hlavní vypínač, rozvaděč. Spodní instalační jádro - určené pro rozvod médií a energií ke sloupkům Skříňka s výlevkou - osazena výlevkou, rozvodem teplé a studené vody Spodní instalační jádro Pracovní deska Sloupek médií Skříňka s výlevkou Sokl Pracovní stůl pevný se skříňkami SKŘÍŇKA S VÝLEVKOU kat.č kat.č INSTALAČNÍ SLOUPKY S HORNÍ NÁSTAVBOU Materiál skříňky - laminovaná dřevotřísková deska Délka skříňky s výlevkou - pro jednostranný lab. stůl: 850, pro oboustranný lab. stůl:1500, 1700 Volitelný materiál prac. desky Rozvod vody Baterie Volitelný počet a umístění dřezů Materiál dřezů - nerezová ocel - technická keramika Volitelně oční sprcha KATALOGOVÉ LISTY JEDNOTLIVÝCH PRVKŮ LABOR. STOLU kat.č kat.č kat.č kat.č Pracovní stůl pevný se skříňkami Pracovní stůl mobilní s kovovou kostrou Skříňka s výlevkou Instalační sloupky s horní nástavbou Spodní instalační jádro DOPLŇKOVÉ A SOUVISEJÍCÍ PRODUKTY kat.č. 201 kat.č. 202 kat.č. 203 Laboratorní nábytek Lamino nábytek Nerezový nábytek v provedení GMP BP Základní rozměry - šířka: 1200, 1500, 1650, 1800, hloubka: výška: 800 Panel pro rozvod médií Panel pro elekt. rozvody Svítidlo Větrací mřížka Skleněné police Volitelně nerezový držák aparatury kat.č Ohraničený prostor pro rozvod médií - přívod ze země Šířka 1200, 1500, 1650, 1800, hloubka: 200 Max. počet přivedených médií - 8x plyn - 1x teplá voda - 1x studená voda - 1x přívod elektřiny - 1x stíněné kabely SPODNÍ INSTALAČNÍ JÁDRO BLOCK a.s., U Kasáren 727, Valašské Meziříčí, tel.: , fax: , block@block.cz,
