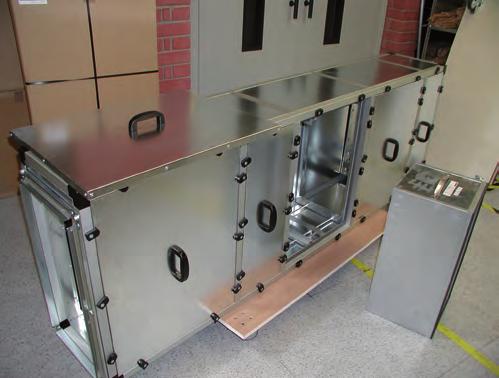

1 t e c h ni c k ý list FILTRAČNÍ KOMORY KS BK Pro záchyt hrubých a jemných prachových částic a mikročástic ze vzduchu

2 2 technický LIST FILTRAČNÍ komory KS BK pro osazení filtrů ve třídách filtrace G2 - F9 (dle EN 779) a E10 - H14 (dle EN 1822) snadné začlenění do potrubního systému pevná a stabilní konstrukce moderní způsob uložení kapsových a kompaktních filtrů v ukládacích rámech OBLASTI POužITÍ Filtrační komory KS BK jsou nasazovány v potrubních systémech vzduchotechniky pro odloučení hrubého prachu (G2 - G4), středního (M5 - M6) a jemného prachu (F7 - F9) dle EN 779 a mikročástic dle EN Díky snadné montáži a modulárnímu uspořádání je možné použít komory KS BK pro průtoky od 850 m 3 /hod. Pro případy, kde je potřebná malá stavební hloubka komory, se použijí místo kapsových filtrů kompaktní filtrační články ve třídách filtrace M6 - F9. Komory vyrábíme též v hygienickém provedení s vestavěnými HEPa filtry KS BESTFIL nebo ULTRAFILTRY N ve třídě filtrace H13 dle EN snadná manipulace při montáži dodávka včetně manometru pro měření tlakové ztráty možnost dodávky komor s vícestupňovou filtrací návrh komor dle zadání zákazníka, přesně dle požadavků Oblasti nasazení farmacie výrobní prostory nemocnice, ordinace potravinářství výrobní a skladovací prostory telekomunikace ústředny, společenské prostory elektrotechnika výrobní prostory, ústředny, serverovny facility kancelářské a společenské prostory služby restaurace a wellness zařízení ostatní vodojemy, jaderné elektrárny a provozy POPIS a provedení filtračních KOMOR KS BK Filtrační komory KS BK jsou standardně vyráběny z rámových hliníkových profilů (kostra), opláštění je z panelů z pozinkovaného ocelového plechu. Revizní dvířka jsou standardně umístněna na pravé straně ve směru proudění vzduchu. Podle požadavků lze umístění dvířek změnit, případně vyrobit oboustranné provedení pro snadnou výměnu filtrů. Dvířka jsou upevněna k hliníkovým profilům pomocí čtyř (a více) plastových uzávěrů. Ve filtrační komoře jsou umístěny ukládací rámy KS RA, do kterých se osazují pomocí upínacích sponek kapsové, příp. kompaktní filtry. Tento způsob umožňuje těsné uložení filtru k rámu. Následné výměny filtrů se provádí revizními dvířky z boční strany. Do ukládacích rámů filtračních komor je možné dle požadavků osadit také kovové filtrační články KS MA 25 pro odloučení tukových a olejových aerosolů, kompaktní filtrační články KS FP (M6 - H13), případně jiné typy filtrů. Standardně je filtrační komora vybavena manometrem pro měření tlakové ztráty (typ KS 7030 včetně příslušenství). Podle požadavků vyrábíme filtrační komory KS BK s dvoustupňovou filtrací (např. 1. stupeň filtrace rámečkový filtr KS W a 2. stupeň filtrace kapsový filtr KS PAK) nebo také KS BK s třístupňovou filtrací (např. 1 stupeň filtrace kapsový filtr KS PAK 35 G4, 2. stupeň filtrace kompaktní filtr KS FP-V3 F7 a 3. stupeň filtrace HEPa filtr KS BESTFIL H13 pro filtraci mikročástic popř. možnost kombinace do systémů s jednotkami KS BD). Čelní strany filtračních komor jsou standardně opatřeny lištovými připojovacími přírubami, které umožňují přímé napojení na VZT potrubí. Dodáváme filtrační komory KS BK též ve venkovním provedení se stříškou.

3 FILTRAČNÍ komory KS BK technický LIST 3 NáKRes filtrační komory KS BK Popis nákresu 1 ukládací rám KS RA 2 kapsový filtr, kompaktní filtr 3 upínací olivy, kliky, panty pro těsné uzavření dvířek 4 revizní dvířka 5 podstavec 6 lištové příruby A šířka (vnější rozměr komory) A 1 šířka (připojovací rozměr lištových přírub) B výška (vnější rozměr komory) B1 výška (připojovací rozměr lištových přírub) B 2 výška podstavce (70, 100 mm) S P směr proudění C h l o u b k a Pozn.: standardně jsou filtrační komory KS BK dodávány bez podstavce. Velikost, rozměry a ostatní technické údaje jsou uvedeny níže v přehledu vyráběných komor. Možnost uspořádání komory s vícestupňovou filtrací

4 4 technický LIST FILTRAČNÍ komory KS BK Přehled vyráběných filtračních komor ks bk Typ filtrační komory Schématický nákres filtrační komory Připojovací rozměry lištových přírub [mm] Doporučené maximální možství vzduchu [m 3 /h] KS BK 1 U KS BK 1,5 S KS BK 2 S KS BK 3,5 S KS BK 4 U KS BK 6 L KS BK 6 S KS BK 8,5 L KS BK 8,5 S KS BK 10,5 L KS BK 10,5 S KS BK 12,5 L KS BK 12,5 S

5 FILTRAČNÍ komory KS BK technický LIST 5 Přehled vyráběných filtračních komor ks bk Typ filtrační komory Schématický nákres filtrační komory Připojovací rozměry lištových přírub [mm] Doporučené maximální možství vzduchu [m 3 /h] KS BK 12,5 L(v) KS BK 12,5 S(v) KS BK 17 U KS BK 21 L KS BK 21 S KS BK 25 L KS BK 25 S KS BK 31 L KS BK 31 S KS BK 38 U KS BK 44 L KS BK 44 S KS BK 51L KS BK 51S

6 6 technický LIST FILTRAČNÍ komory KS BK Diagramy tlakových ztrát Příklady vícestupňové filtrace Diagram tlakové ztráty KS PAK 35, G4 + KS PAK 85, F Pa Objemový průtok [m 3 /h] BK: vztaženo na rozměr připojení mm Diagram tlakové ztráty KS PAK 55, M5 + PAK 98, F9 + Ultrafiltr N H Pa Objemový průtok [m 3 /h] BK: vztaženo na rozměr připojení mm Diagram tlakové ztráty KS PAK 35, G4 PAK 85, F7 a PAK 98, F Pa Objemový průtok [m 3 /h] BK: vztaženo na rozměr připojení mm

7 FILTRAČNÍ komory KS BK technický LIST 7 objednávkový klíč příklad Název komory Velikost komory (viz. přehled vyráběných filtračních komor KS BK) Provedení L = ležatá S = stojatá U = univerzální L(v) = ležatá variabilní S(v) = stojatá variabilní KS BK-3,5-S-V-O-F7-BP-L-A-A-N Materiál V = pozink plech N = nerez L = lakovaná Prostředí uložení O = nevýbušné X =výbušné Třída filtrace (nejvyšší požadovaný stupeň filtrace G2-H13) Podstavec BP = bez podstavce SP = s podstavcem Revizní dvířka L = levá P = pravá Protipříruba A = ano N = ne Stříška A = ano N = ne Žaluzie A = ano N = ne

8 8 technický LIST FILTRAČNÍ komory KS BK Poznámky KS Klima-Service, a.s. Náměstí Svobody 677, Dobříš t F E info@ksklimaservice.cz W V rámci našeho programu neustálého zlepšování si KS Klima-Service, a.s. vyhrazuje právo na změnu specifikace bez předchozího upozornění. aktualizace: 06 / 2016
