Coriolisův hmotnostní průtokoměr

Transkript

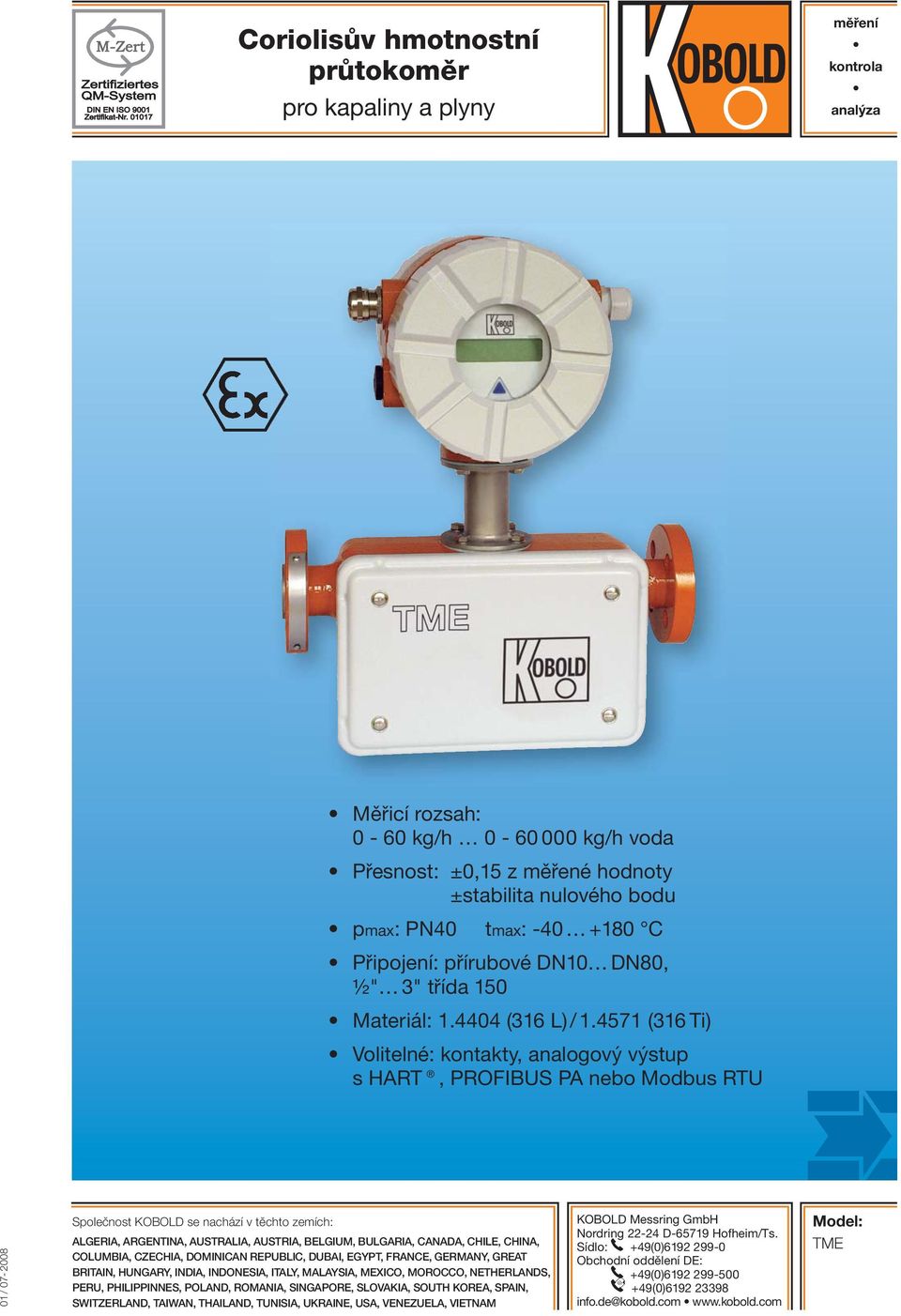

1 Coriolisův hmotnostní průtokoměr pro kapaliny a plyny měření kontrola analýza Měřicí rozsah: 0-60 kg/h kg/h voda Přesnost: ±0,15 z měřené hodnoty ±stabilita nulového bodu pmax: PN40 tmax: C Připojení: přírubové DN10 DN80, ½" 3" třída 150 Materiál: (316 L) / (316 Ti) Volitelné: kontakty, analogový výstup s HART, PROFIBUS PA nebo Modbus RTU Společnost KOBOLD se nachází v těchto zemích: ALGERIA, ARGENTINA, AUSTRALIA, AUSTRIA, BELGIUM, BULGARIA, CANADA, CHILE, CHINA, COLUMBIA, CZECHIA, DOMINICAN REPUBLIC, DUBAI, EGYPT, FRANCE, GERMANY, GREAT BRITAIN, HUNGARY, INDIA, INDONESIA, ITALY, MALAYSIA, MEXICO, MOROCCO, NETHERLANDS, PERU, PHILIPPINNES, POLAND, ROMANIA, SINGAPORE, SLOVAKIA, SOUTH KOREA, SPAIN, SWITZERLAND, TAIWAN, THAILAND, TUNISIA, UKRAINE, USA, VENEZUELA, VIETNAM KOBOLD Messring GmbH Nordring D Hofheim/Ts. Sídlo: +49(0) Obchodní oddělení DE: +49(0) (0) info.de@kobold.com Model: TME

2 Technická data Popis Hmotnostní průtokoměr společnosti Kobold typ TME využívá coriolisova principu pro měření hmotnostního průtoku. Současně je monitorována hustota a teplota a z těchto parametrů je následně vypočítán objemový průtok. Řada TME se vyrábí s vestavěným nebo odděleným převodníkem. Průtokoměry TME lze použít pro měření téměř všech kapalných nebo plynných medií. Byly speciálně navrženy pro měření mnoha standardních aplikací. Jsou použitelné v různých průmyslových odvětvích. TME série se rovněž využívá pro přesné dávkování nebo pro přečerpávání. K dispozici je schválení pro fi skální měření (custody transfer). Díky robustnímu krytu z litiny se TME snadno instaluje. K dispozici je volitelná temperace. Oblasti použití chemický průmysl petrochemický průmysl olejový průmysl plynárenský průmysl Senzor Měřicí princip: coriolisův Měřitelná media: kapaliny a plyny Materiály - průtokové trubice, dělič příruby nerezová ocel (316L) (316 Ti) - pouzdro: šedá litina Procesní připojení: příruby podle EN 1092, ASME B16.5, DIN2512 speciální připojení na vyžádání Nominální tlak: PN 40, ASME tř. 150 / 300 vyšší tlaky na vyžádání Procesní teplota: C ( F) Teplota okolí: C ( F) Krytí: IP 65 (EN60529) Certifi káty a osvědčení - ochrana proti výbuchu: senzorový okruh: jiskrově bezpečný DMT 01 ATEX E 149 X II ½ G EEx ia IIC T6 T2 (k dispozici i schválení pro zónu 0 uvnitř průtokové trubice) - CE označení: směrnice o tlakových zařízeních 97 / 23 / EG Převodník UMC3 Materiál - pouzdro: hliník (s nátěrem) - víko displeje: bezpečnostní třída Montáž: vestavěný nebo oddělený (přípojná krabice nebo konektor) Napájení: V DC, 24 V AC +/-20 %, V AC Výstupy: galvanicky oddělené Proudový: 2 x 0 (4)- 20 ma Binární 1: aktivní, bezpotencionální 24 V DC, max. 200 ma pasivní, optočlánek, U i = 30 V, I i = 200 ma, P i = 3 W Frekvenční: 1 khz Binární 2: pasivní, optočlánek, U i = 30 V, I i = 200 ma, P i = 3 W 2 Omyl a technické změny vyhrazeny;

3 Technická data pokračování Stavový: pasivní, optočlánek, U i = 30 V, I i = 200 ma, P i = 3 W Vstup binární: resetovatelný čítač Teplota okolí: C ( F) vestavěný převodník s osvědčením 0 až 4 Krytí: Komunikace: Přesnost Kapaliny: Plyny: Hustota (kapaliny): Objem: C ( F) oddělený převodník s osvědčením 5 a 6 IP 68 (EN60529) HART PROFIBUS PA Modbus RTU (RS 485) ±0,15 % z měřené hodnoty ± stabilita nulového bodu ±0,5 % z měřené hodnoty ± stabilita nulového bodu ±0,005 g/cm³ s kalibrací hustoty ±0,003 g/cm³ se speciální kalibrací hustoty ±0,2 % z měřené hodnoty ± stabilita nulového bodu Certifikace a osvědčení Ochrana proti výbuchu: BVS 05 ATEX E 021 X Zvýšena bezpečnost EEx e (připojení): Nevýbušné EEx d (připojení): Signál výstup/ vstup: CE-označení: II (1)2G EEx de [ia] IIC/ IIB T6 T3 II (1)2G EEx d [ia] IIC/ IIB T6 T3 jiskrově bezpečný nebo bez jiskrové bezpečnosti FM XP-AIS / I / 1 / A B C D / T*: CD FMC XP-AIS / I / 1 / C D / T*: CD NEPSI schválení cert. číslo GYJ06477 ochrana proti výbuchu 94/9/EC EMC-směrnice 89/336/EEC Elektromagnetická kompatibilita: EN :2001 (emise-prostředí obytné) EN :1999 (odolnost pro průmyslové prostředí) EN 55011:1998+A1:1999 skupina 1, třída B (rušení) EN až DIN EN EN EN EN EN Měřicí rozsahy Min. měřicí rozsah Max. měřicí rozsah Nominální (Δp=1bar) Stabilita nulového bodu (z rozsahu) Model kg/h [lbs/min] kg/h [lbs/min] kg/h [lbs/min] kg/h [lbs/min] TME-S80 60 [2,2] 600 [22,0] 370 [13,6] 0,06 [0,00] TME-S [4,4] 2500 [91,9] 1250 [45,9] 0,25 [0,01] TME-S [22,0] [440,9] 6000 [220,5] 1,2 [0,0] TME-S [110,2] [1102,3] [698,1] 3 [0,1] TME-S [220,5] [2204,6] [2204,6]* 6 [0,2] Referenční podmínky: v souladu s IEC 770: voda při 20 C * (Δp=0,89 bar) Omyl a technické změny vyhrazeny; 3

4 Objednací údaje SENZOR (příklad: TME-S80 101C 0 U ) Model Materiál Měřicí rozsah 1) (voda) Procesní připojení 2) Ohřev / chlazení Směr průtoku 80 = kg/h (min kg/h) 301B = příruba DN10 PN40 201R = příruba ½" třída 150 RF TME- S = nerezová ocel 85 = kg/h (min kg/h) 90 = kg/h (min kg/h) 95 = kg/h (min kg/h) 305B = příruba DN15 PN40 202R = příruba ¾" třída 150 RF 309B = příruba DN25 PN40 203R = příruba 1" třída 150 RF 321B = příruba DN50 PN40 206R = příruba 2" třída 150 RF 1 = s připojením Ermeto EO12 2 = s připojením DN 15 PN40 typ B1 DIN EN = s připojením ½" třída 150 RF ASME B U = zdola nahoru O = shora dolů L = zleva doprava R = zprava doleva 58 = kg/h (min kg/h) 331B = příruba DN80 PN40 208R = příruba 3" třída 150 RF Objednací údaje SENZOR (pokračování) Senzor Osvědčení Certifikáty Speciální provedení 1 = vestavěný převodník do 100 C 2 = vestavěný převodník do 150 C 1 = prohlášení o shodě s objednávkou ) = oddělený převodník do 100 C, M 20 x 1,5 4 3) = oddělený převodník do 180 C, M 20 x 1,5 6 3) = oddělený převodník do 100 C, ½ NPT 7 3) = oddělený převodník do 180 C, ½ NPT A = II ½ G Eex ia IIC T6 - T2, FM/FMC CL I, DIV 1, GPS ABCD T B = NEPSI 2 = zkušební zpráva 2.2 B = Inspekční zpráva 3.1 včetně materiálové certifi kace C = Inspekční zpráva 3.2 včetně materiálové certifi kace X = s (písemně specifi kovat) Nutné údaje pro výrobu TME přístroje Medium Teplota media min./max. Okolní teplota min./max. Měřicí rozsah Provozní tlak Viskozita Hustota 1) měřicí rozsahy pro jiné kapaliny a plyny na vyžádání 2) jiné typy přírub na vyžádání 3) kabelové přípojky prosím objednávejte odděleně - viz. příslušenství 4 Omyl a technické změny vyhrazeny;

5 Objednací údaje PŘEVODNÍK (příklad: UMC3 - A 0 1 A 0 0) Model Senzor Displej / rozhraní Napájení Výstup UMC3 - A = vestavěný převodník, ½ NPT B = vestavěný převodník, M 20 x1,5 C 1) = oddělený převodník se svorkovnicí, ½ NPT D 1) = oddělený převodník se svorkovnicí, M 20 x1,5 E 1) = oddělený převodník s konektorem, ½ NPT F 1) = oddělený převodník s konektorem, M 20x1,5 1 = vestavěný v pouzdru převodníku, teplota okolí do 60 C 2 2) = oddělitelný, samostatné rozhraní plus sada pro montáž do panelu 1 = V AC, 50 / 60 Hz 2 = V DC, 24 V AC (± 20 %), 50 / 60 Hz A = analogový výstup 0 (4) - 20 ma s / bez HART, pulzní výstup pasivní U m = 30 V DC, stavový výstup pasivní U m = 30 V DC B 3) = analogový výstup 0 (4)- 20 ma s/ bez HART, pulzní výstup aktivní 24 V DC, stavový výstup pasivní U m = 30 V DC D 4) = PROFIBUS PA (EEx ia IIC), bez analogových a binárních výstupů F 5) = Modbus RTU (RS485) analogový výstup 0 (4)- 20 ma Objednací údaje PŘEVODNÍK (pokračování) Osvědčení Krytí (výstupní signál) 1 = II(1)2G Eex de [ia] IIB/IIC T3-T6 teplota okolí do 60 C 2 = II(1)2G Eex d [ia] IIB/IIC T3-T6 teplota okolí do 60 C 3 = FM CL I, DIV 1, GPS ABCD, T*/ FMC CL I, BPS CD, T* teplota okolí do 60 C 4 = NEPSI teplota okolí do 60 C 5 = II(1)2G Eex de [ia] IIB/IIC T3-T6 teplota okolí do 80 C 6 = II(1)2G Eex de [ia] IIB/IIC T3-T6 teplota okolí do 80 C 1 = EEX ia 2 = EEx e (bez jiskrové bezpečnosti) 1) - včetně konzoly pro montáž na stěnu, konzola pro uchycení na potrubí se musí objednat zvlášť (viz příslušenství) - propojovací kabel (od senzoru k převodníku) a kabelová přípojka se musí objednat zvlášť (viz příslušenství 2) propojovací kabel se musí objednat zvlášť 3) výstupní signál v EEx ia není možný 4) není k dispozici se schválením 3 a 4 5) není dostupný se schválením 3, 4, 5, nebo 6 a ne s krytím výstupního signálu 2 Omyl a technické změny vyhrazeny; 5

6 Objednací údaje PŘÍSLUŠENSTVÍ (příklad: TMK - BL KK 005) Objednací číslo Model Provedení Délka kabelu / Oblast aplikace Délka kabelu TMK- BL = propojovací kabel KK = senzor-převodník s propojovacím kabelem SK = senzor-převodník 1. konec kabelu: zástrčka (Harting Han R23) 2. konec kabelu: kabelová přípojka SS = zástrčky na obou koncích (Harting Han R23) UB = převodník-kontrolní jednotka zástrčka 005 = 5 metrů 010 = 10 metrů 015 = 15 metrů 030 = 30 metrů 075 = 75 metrů 150 = 150 metrů 300 = 300 metrů XXX = speciální délka Oblast aplikace NEM20 = není Ex, M 20 x 1,5 NENPT = není Ex, ½ NPT V = sada kabelových přípojek AU = vestavěný převodník GU = oddělený převodník DEIAM20 = EEx de - EEx ia, M 20 x 1,5 DEIANPT = EEx de - EEx ia, ½ NPT DEEM20 = EEx de - EEx e, M 20 x 1,5 DEENPT = EEx de - EEx e, ½ NPT TM- ROHRMONT = příslušenství pro montáž na 2" potrubí 6 Omyl a technické změny vyhrazeny;

7 Rozměry A B C F G Vestavěný převodník Oddělený převodník C ( F) C ( F) C ( F) C ( F) Model Procesní připojení mm [inch] mm [inch] mm [inch] mm [inch] mm [inch] mm [inch] mm [inch] mm [inch] TME-S80 DN10 PN40 ASME ½" 300 [11,8] 363 [14,3] 465 [18,3] 265 [10,4] 367 [14,4] 113 [4,4] 58 [2,3] 105 [4,1] TME-S85 DN15 PN40 ASME ¾" 300 [11,8] 363 [14,3] 465 [18,3] 265 [10,4] 367 [14,4] 113 [4,4] 58 [2,3] 105 [4,1] TME-S90 DN25 PN40 ASME 1" 400 [15,7] 430 [16,9] 532 [20,9] 332 [13,1] 434 [17,1] 173 [388,5] 65 [2,6] 113 [4,4] TME-S95 DN50 PN40 ASME 2" 500 [19,7] 471 [18,5] 573 [22,6] 373 [14,7] 475 [18,7] 206 [8,1] 65 [2,6] 113 [4,4] TME-S58 DN80 PN40 ASME 3" 600 [23,6] 557 [21,9] 659 [25,9] 459 [18,1] 561 [22,1] 290 [11,4] 77 [3,0] 137 [5,4] Vestavěný převodník Oddělený převodník C C B B A F A F G G Omyl a technické změny vyhrazeny; 7
