Řídící jednotka DigiReg

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Řídící jednotka DigiReg"

Transkript

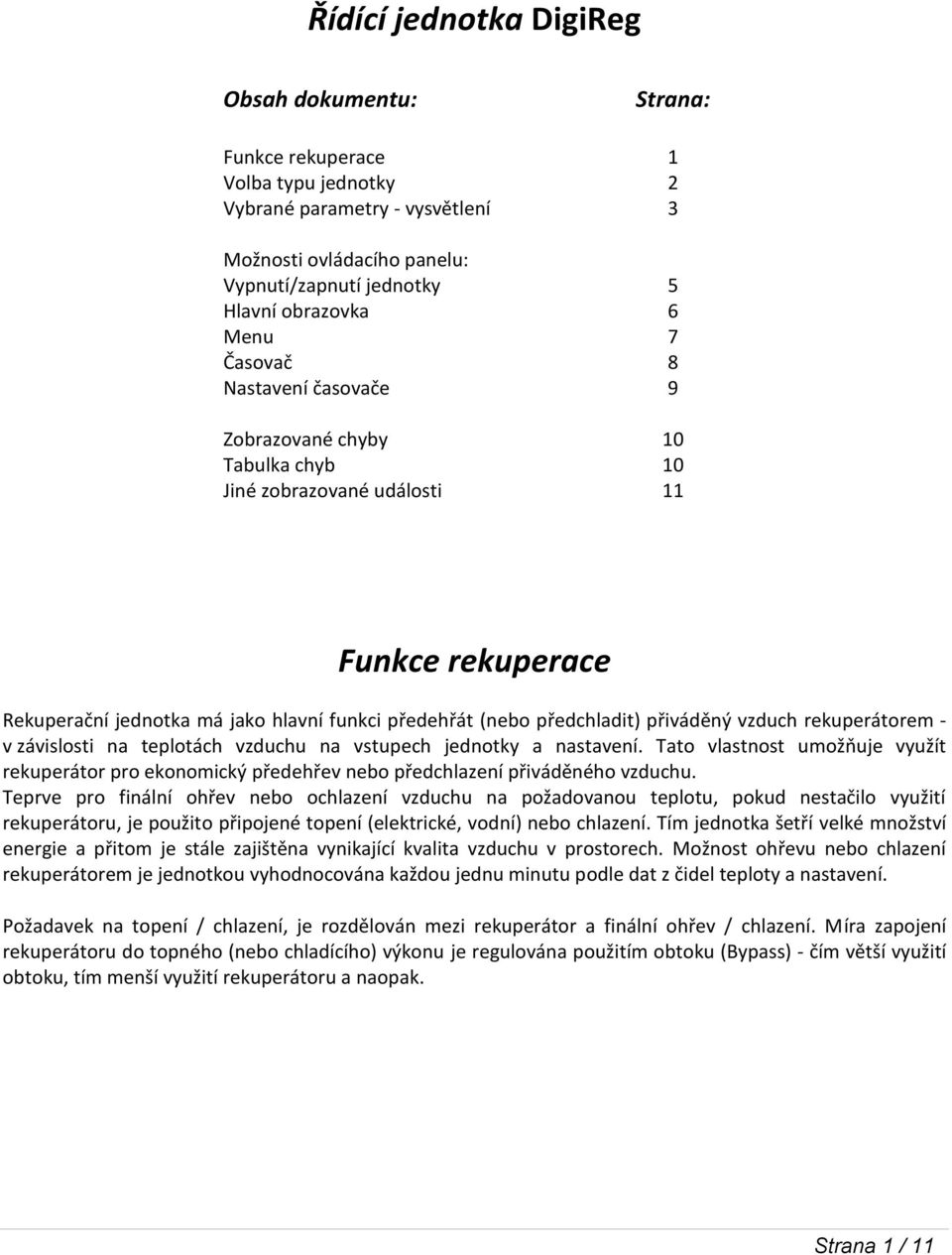

1 Řídící jednotka DigiReg Obsah dokumentu: Strana: Funkce rekuperace 1 Volba typu jednotky 2 Vybrané parametry - vysvětlení 3 Možnosti ovládacího panelu: Vypnutí/zapnutí jednotky 5 Hlavní obrazovka 6 Menu 7 Časovač 8 Nastavení časovače 9 Zobrazované chyby 10 Tabulka chyb 10 Jiné zobrazované události 11 Funkce rekuperace Rekuperační jednotka má jako hlavní funkci předehřát (nebo předchladit) přiváděný vzduch rekuperátorem - v závislosti na teplotách vzduchu na vstupech jednotky a nastavení. Tato vlastnost umožňuje využít rekuperátor pro ekonomický předehřev nebo předchlazení přiváděného vzduchu. Teprve pro finální ohřev nebo ochlazení vzduchu na požadovanou teplotu, pokud nestačilo využití rekuperátoru, je použito připojené topení (elektrické, vodní) nebo chlazení. Tím jednotka šetří velké množství energie a přitom je stále zajištěna vynikající kvalita vzduchu v prostorech. Možnost ohřevu nebo chlazení rekuperátorem je jednotkou vyhodnocována každou jednu minutu podle dat z čidel teploty a nastavení. Požadavek na topení / chlazení, je rozdělován mezi rekuperátor a finální ohřev / chlazení. Míra zapojení rekuperátoru do topného (nebo chladícího) výkonu je regulována použitím obtoku (Bypass) - čím větší využití obtoku, tím menší využití rekuperátoru a naopak. Strana 1 / 11

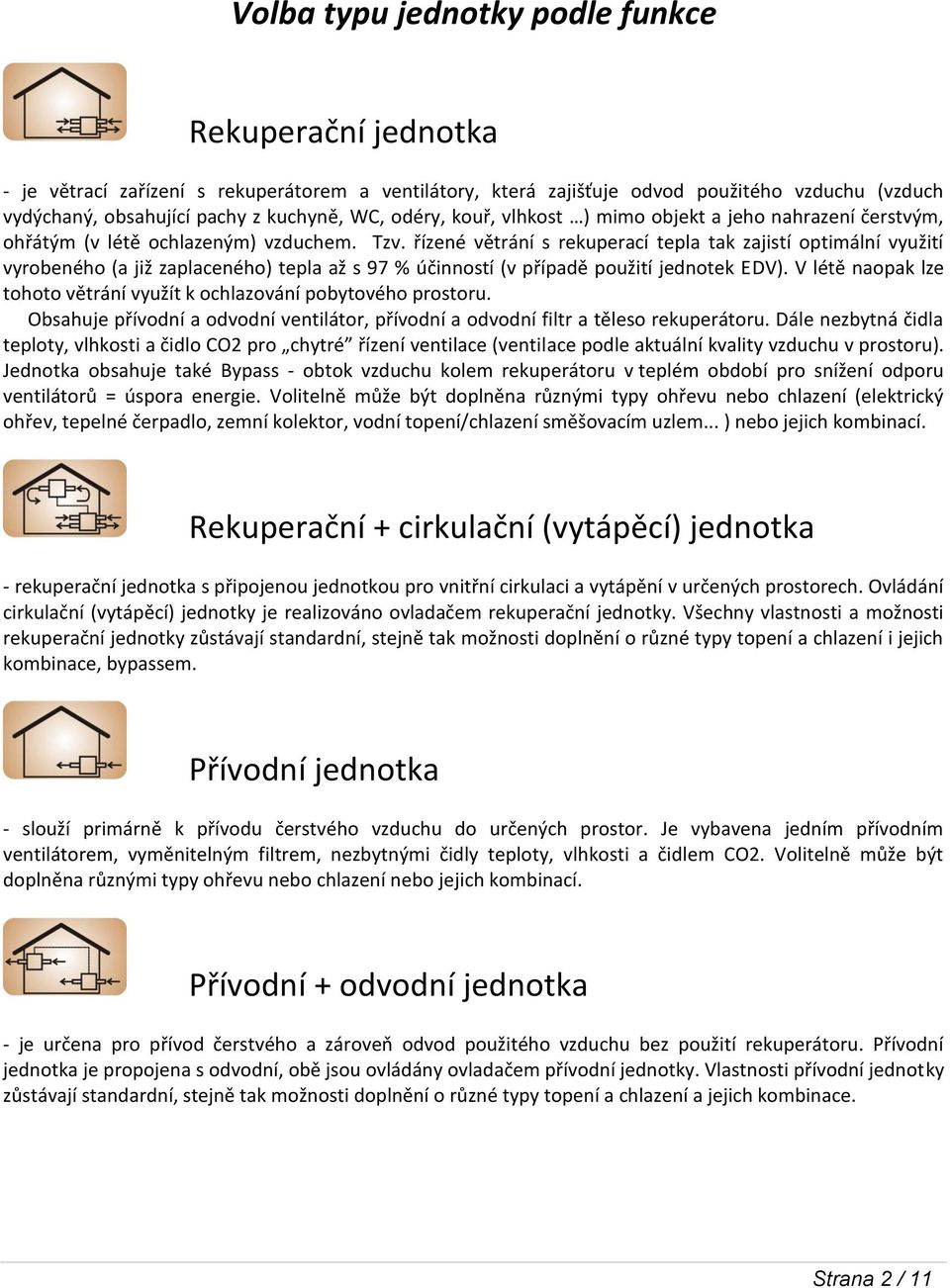

2 Volba typu jednotky podle funkce Rekuperační jednotka - je větrací zařízení s rekuperátorem a ventilátory, která zajišťuje odvod použitého vzduchu (vzduch vydýchaný, obsahující pachy z kuchyně, WC, odéry, kouř, vlhkost ) mimo objekt a jeho nahrazení čerstvým, ohřátým (v létě ochlazeným) vzduchem. Tzv. řízené větrání s rekuperací tepla tak zajistí optimální využití vyrobeného (a již zaplaceného) tepla až s 97 % účinností (v případě použití jednotek EDV). V létě naopak lze tohoto větrání využít k ochlazování pobytového prostoru. Obsahuje přívodní a odvodní ventilátor, přívodní a odvodní filtr a těleso rekuperátoru. Dále nezbytná čidla teploty, vlhkosti a čidlo CO2 pro chytré řízení ventilace (ventilace podle aktuální kvality vzduchu v prostoru). Jednotka obsahuje také Bypass - obtok vzduchu kolem rekuperátoru v teplém období pro snížení odporu ventilátorů = úspora energie. Volitelně může být doplněna různými typy ohřevu nebo chlazení (elektrický ohřev, tepelné čerpadlo, zemní kolektor, vodní topení/chlazení směšovacím uzlem... ) nebo jejich kombinací. Rekuperační + cirkulační (vytápěcí) jednotka - rekuperační jednotka s připojenou jednotkou pro vnitřní cirkulaci a vytápění v určených prostorech. Ovládání cirkulační (vytápěcí) jednotky je realizováno ovladačem rekuperační jednotky. Všechny vlastnosti a možnosti rekuperační jednotky zůstávají standardní, stejně tak možnosti doplnění o různé typy topení a chlazení i jejich kombinace, bypassem. Přívodní jednotka - slouží primárně k přívodu čerstvého vzduchu do určených prostor. Je vybavena jedním přívodním ventilátorem, vyměnitelným filtrem, nezbytnými čidly teploty, vlhkosti a čidlem CO2. Volitelně může být doplněna různými typy ohřevu nebo chlazení nebo jejich kombinací. Přívodní + odvodní jednotka - je určena pro přívod čerstvého a zároveň odvod použitého vzduchu bez použití rekuperátoru. Přívodní jednotka je propojena s odvodní, obě jsou ovládány ovladačem přívodní jednotky. Vlastnosti přívodní jednotky zůstávají standardní, stejně tak možnosti doplnění o různé typy topení a chlazení a jejich kombinace. Strana 2 / 11

3 Vybrané parametry - vysvětlení Freecooling Využívá se v teplém období jako ekonomické chlazení. Pokud je teplota venku nižší, než teplota uvnitř, lze přiváděním venkovního vzduchu obtokem (Bypass) kolem rekuperátoru docílit ochlazení vnitřních prostor. Zemní kolektor Využívá se jak v teplém období pro chlazení, tak v chladném období pro předehřev vzduchu pro ventilaci / rekuperaci. Zemní kolektor je možné používat pouze omezenou dobu za den, aby se mohl v mezidobě, kdy není používán, regenerovat. Chlazení Jednotka může být vybavena několika typy chlazení: Kompresorové, Chladnovodní, Tepelné čerpadlo. BYPASS Je to obtok vzduchu kolem rekuperátoru. Může být jak na straně přívodu, tak i na straně odtahu. Směšovací klapka Používá se například pro přimíchávání vratného vzduchu do sání, kdy se šetří energie na ohřev tím, že se část vydýchaného vzduchu vrací zpět do vnitřního prostoru. Cirkulace Některé typy rekuperačních jednotek umí přejít pomocí nastavení vnitřních přepínacích klapek do režimu cirkulace vnitřního vzduchu, který dohřívají nebo dochlazují - pak fungují pouze jako topení nebo chlazení. Strana 3 / 11

4 Boost Režim BOOST slouží ke změně průtoku a zvýšení teploty na přednastavené hodnoty (v případě bazénového větrání). Spuštění BOOST režimu je realizováno externím rozpínacím kontaktem, BOOST je pak aktivní do dosažení požadované hodnoty teploty. RH Režim RH slouží ke zvýšení průtoku na přednastavenou hodnotu. Aktivní je do dosažení přednastavené hodnoty relativní vlhkosti. Léto / zima Režim lze nastavit buď ručně, nebo - pokud je připojeno čidlo externí teploty - jednotka volí režim automaticky. Pokud je letní režim: - Je povolen režim freecooling - V režimu cirkulace je zakázáno topení - Pokud je použito tepelné čerpadlo tak je přednastaveno na chlazení Pokud je zimní režim - Je zakázán režim freecooling - V režimu cirkulace je zakázáno chlazení - Pokud je použito tepelné čerpadlo tak je přednastaveno na topení Rovnotlaké větrání Znamená větrání s nuceným přívodem vzduchu přívodním ventilátorem. Strana 4 / 11

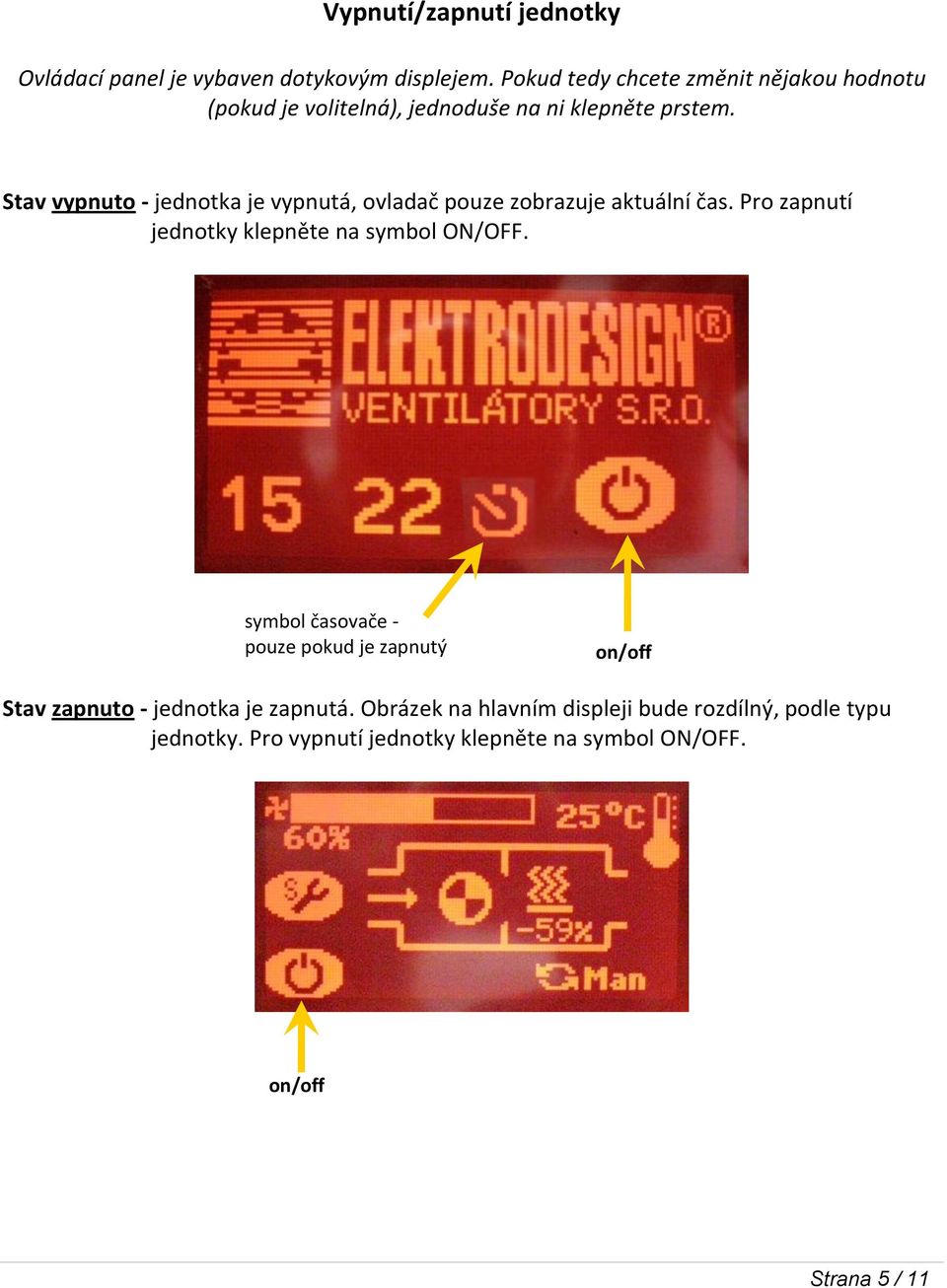

5 Vypnutí/zapnutí jednotky Ovládací panel je vybaven dotykovým displejem. Pokud tedy chcete změnit nějakou hodnotu (pokud je volitelná), jednoduše na ni klepněte prstem. Stav vypnuto - jednotka je vypnutá, ovladač pouze zobrazuje aktuální čas. Pro zapnutí jednotky klepněte na symbol ON/OFF. symbol časovače - pouze pokud je zapnutý on/off Stav zapnuto - jednotka je zapnutá. Obrázek na hlavním displeji bude rozdílný, podle typu jednotky. Pro vypnutí jednotky klepněte na symbol ON/OFF. on/off Strana 5 / 11

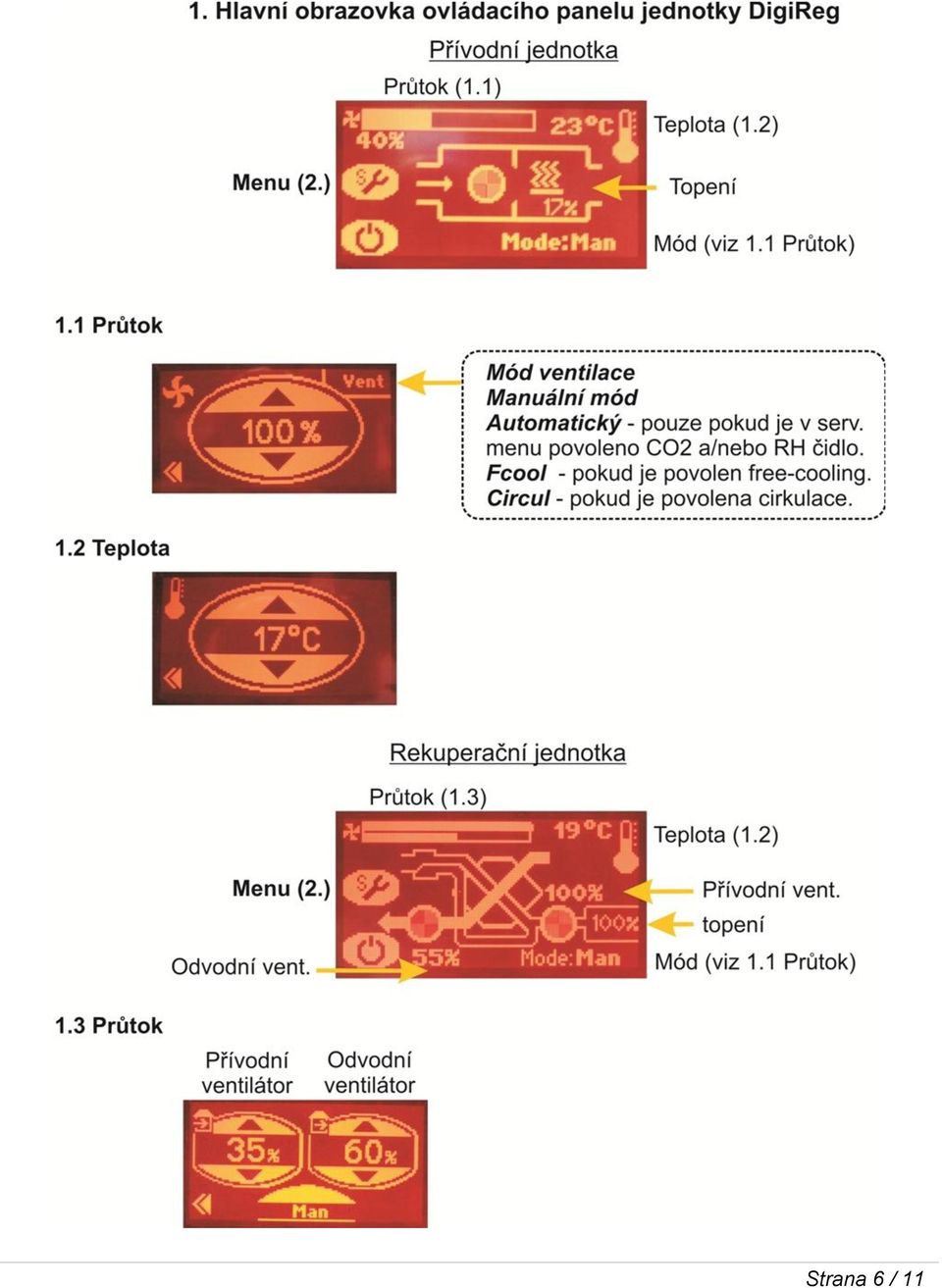

6 Strana 6 / 11

7 Strana 7 / 11

8 Strana 8 / 11

9 Strana 9 / 11

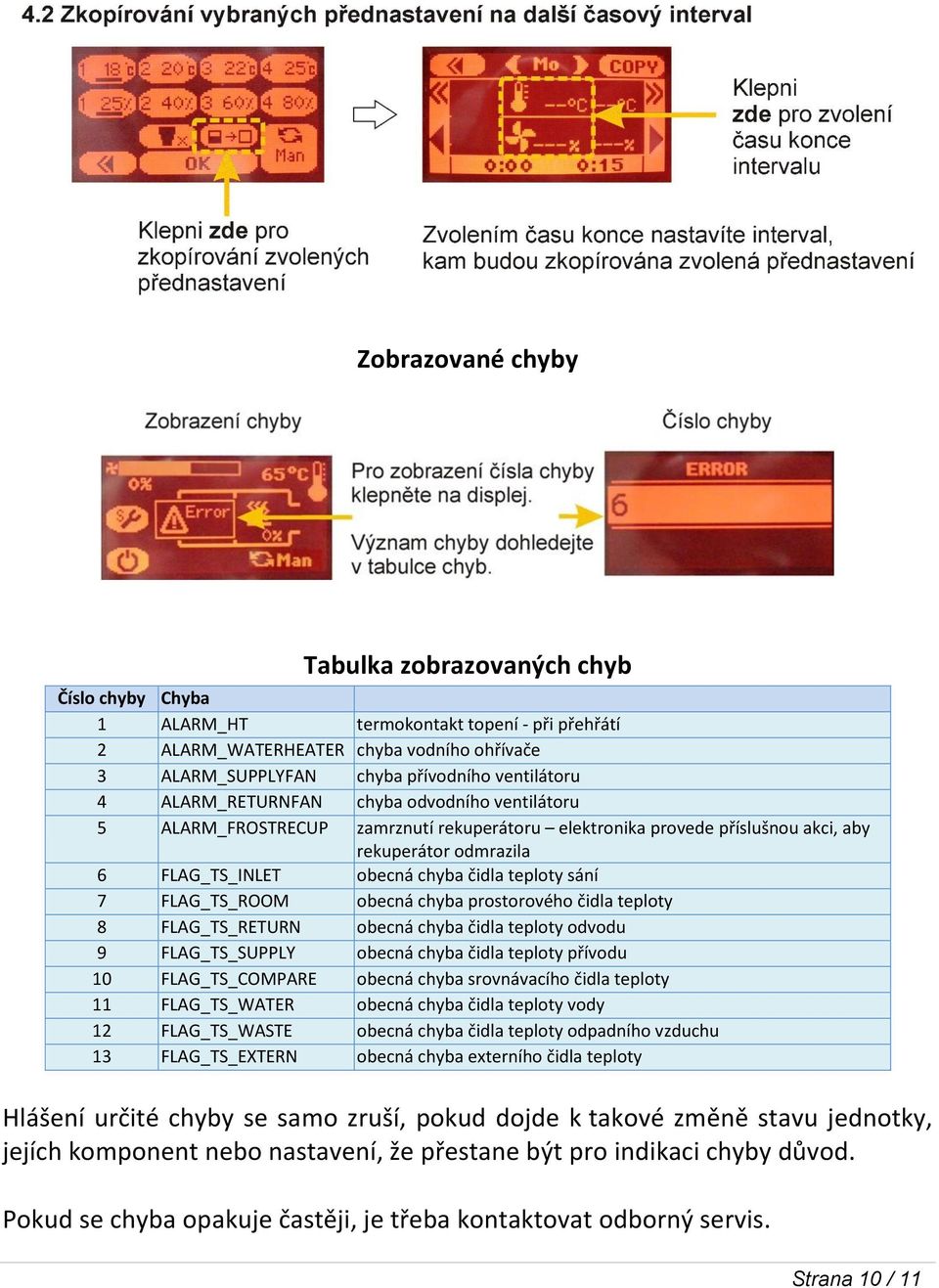

10 Zobrazované chyby Tabulka zobrazovaných chyb Číslo chyby Chyba 1 ALARM_HT termokontakt topení - při přehřátí 2 ALARM_WATERHEATER chyba vodního ohřívače 3 ALARM_SUPPLYFAN chyba přívodního ventilátoru 4 ALARM_RETURNFAN chyba odvodního ventilátoru 5 ALARM_FROSTRECUP zamrznutí rekuperátoru elektronika provede příslušnou akci, aby rekuperátor odmrazila 6 FLAG_TS_INLET obecná chyba čidla teploty sání 7 FLAG_TS_ROOM obecná chyba prostorového čidla teploty 8 FLAG_TS_RETURN obecná chyba čidla teploty odvodu 9 FLAG_TS_SUPPLY obecná chyba čidla teploty přívodu 10 FLAG_TS_COMPARE obecná chyba srovnávacího čidla teploty 11 FLAG_TS_WATER obecná chyba čidla teploty vody 12 FLAG_TS_WASTE obecná chyba čidla teploty odpadního vzduchu 13 FLAG_TS_EXTERN obecná chyba externího čidla teploty Hlášení určité chyby se samo zruší, pokud dojde k takové změně stavu jednotky, jejích komponent nebo nastavení, že přestane být pro indikaci chyby důvod. Pokud se chyba opakuje častěji, je třeba kontaktovat odborný servis. Strana 10 / 11

11 Jiné zobrazované události Strana 11 / 11
