1 Vítěz nad temnotou Pojďme českou cestou Optické přístroje pro ozbrojené složky

2 Meopta Meopta (původně Optikotechna) vznikla v roce 1933 díky nadšení svých zakladatelů, Ing. Aloise Beneše a především Doc. Aloise Mazurka. V počátcích firma vyráběla spíše optické elementy a drobné sestavy, ale velmi záhy rozšířila výrobu na zvětšovací přístroje a později na celý systém zpracování obrazu a fotografie. Jako firma s vyjímečnou specializací stala se také v krátké době předmětem zájmu ministerstva obrany a armády Československé republiky. V roce 1936 započala výrobu prvních binokulárních dalekohledů pro armádní účely a v průběhu dvou let se program rozšířil na téměř neuvěřitelnou řadu optických přístrojů pro pozemní vojsko, dělostřelectvo, letectvo i námořnictvo včetně speciálních přístrojů pro zpracování letecké fotografie a kartografii. Za druhé světové války firma pracovala pro německý Wehrmacht a po válce pak pokračovala ve výrobě speciálních přístrojů pro armády Varšavského paktu. Tento vojenský program se stále rozšiřoval na úkor civilní výroby, až dosáhl téměř 80% celého výrobního sortimentu. Po roce 1990 v rámci konverze zbrojní výroby byl tzv. speciál utlumen a plně se znovu rozvíjí v posledních 12 letech včetně vývoje, výroby a spolupráce s předními světovými firmami. Pro výrobu kvalitních speciálních optických přístrojů je firma skutečně všestranně vybavena; disponuje širokou výzkumnou základnou čítající na 60 odborníků a využívá nejšpičkovějších technologií v opracování skla, nanášení vrstev, při montáži a kontrole kvality. Firma je připravena zabývat se i mimořádně nevšedními otázkami potřeb současné moderní armády či ostatních ozbrojených složek vnější i vnitřní bezpečnosti země, poskytnout výrobky vysoké kvality pro zlepšení schopnosti vojska i policie

3 Optické přístroje pro obrněná vozidla Denní stereoskopický periskop M-27 určený k řízení vojenské vozidlové techniky za denních podmínek. Přístroj je vybaven anti laserovým filtrem pro vlnové délky 800, 900, 1064, 1540 nm Periskop M-27 Přístroj CDND-1 je kombinovaný přístroj řidiče umožňující řízení vojenské vozidlové techniky, a to jak ve dne, tak i v noci. Celý přístroj v sobě zahrnuje kombinaci denního a nočního pozorovacího kanálu. Tato koncepce umožňuje vysoký komfort pro řidiče bez nutnosti výměny denního a nočního přístroje. Denní pozorovací kanál je tvořen dvěma skleněnými hranoly ze specielního optického skla, čímž byla docílena velikost zorného pole 90 horizontálně a 45 vertikálně. Denní větev je vybavena antilaserovým filtrem pro vlnové délky 800, 900, 1064 a 1540 nm, který zajišťuje ochranu řidiče před účinky laserového záření uvedených vlnových délek. Denní kanál umožňuje uživateli stereoskopické vnímání pozorovaného terénu a tím odhad vzdálenosti. Noční kanál je u CDND-1 noktovizní, tzn. pracuje na principu zesílení zbytkového světla prostřednictvím mikrokánálkového zesilovače jasu obrazu s fotokatodou XD-4 a se zaintegrovanými funkcemi AUTOGATING a regulací zisku. Optickou stavbu nočního kanálu dále tvoří vstupní hranol, který je společný s denním kanálem, přestavitelné zrcadlo, elektricky zaostřovaný objektiv ovládaný řidičem, specielní optický prvek a biokulár umožňující řidiči nerušeně pozorovat další přístroje či displaye ve vozidle. Noční kanál má zorné pole v horizontální rovině 45, ve vertikální rovině 25, zvětšení 1x a použití při úrovni osvětlení od lx. Všechny vnější skleněné plochy obou kanálů jsou vyhřívané elektro-ohřevem, který brání jejich orosování za špatných klimatických podmínkách jak z vně tak i zevnitř vozidla. Přístroj je vodotěsný. Kombinovaný dení/noční přístroj řidiče CDND-1 PANDUR II 8x8

4 Optické přístroje pro obrněná vozidla Zástavba Zástavba BPK-3 kombinovaný denní / noční přístroj střelce BVP-2 účinný dosah až 1000 m záměrné osnovy pro několik druhů munice efektivní ochrana proti přesvětlení TKN-3 kombinovaný denní / noční přístroj velitele BVP-2 (T-72) plně pasivní není nutné přisvětlení infrareflektorem účinný dosah až 800 m možnost výměny za původní přístroj bez změny zástavbových rozměrů Ohřevná skla Rektifikační dalekohledy

5 Zástavba DND-5 kombinovaný denní / noční přístroj řidiče BVP-2 velké zorné pole možnost zástavby bez úpravy rozměrů plně pasivní vysoký dosah v noci

6 Optické přístroje pro obrněná vozidla Zástavba Zástavba TKN-3P kombinovaný denní / noční přístroj velitele T-72 plně pasivní není nutné přisvětlení infrareflektorem ůčinný dosah až 800 m možnost výměny za původní přístroj bez změny zástavbových rozměrů

7 TKN-1P je pozorovací přístroj střelce vozidla BRDM a tanku T-55. Tento přístroj je modernizací stávajícího přístroje TKN-1S a pracuje v pasivním režimu. V porovnání s ním má delší dosah pozorování a vyšší rozlišovací schopnost. Vzdálenost pozorování je až 2000 m. Přístroj obsahuje ochranu proti přesvětlení. Zástavbové rozměry zůstaly zachovány, čímž je usnadněna montáž přístroje do objektu obrněné techniky. NV-3P stereoskopický noční přístroj řidiče T-72 velké zorné pole možnost zástavby bez úpravy rozměrů plně pasivní TKN-1P TPN-1P TPN-1P je zaměřovací přístroj střelce a tanku T-55 a T-72. Tento přístroj je modernizací stávajícího přístroje TPN-1 a pracuje v pasivním režimu. V porovnání s ním má delší dosah pozorování, vyšší rozlišovací schopnost a tím pádem možnost vést cílenou střelbu až na vzdálenost 2000 m. Přístroj obsahuje ochranu proti přesvětlení. Zástavbové rozměry zůstaly zachovány, čímž je usnadněna montáž přístroje do objektu obrněné techniky.

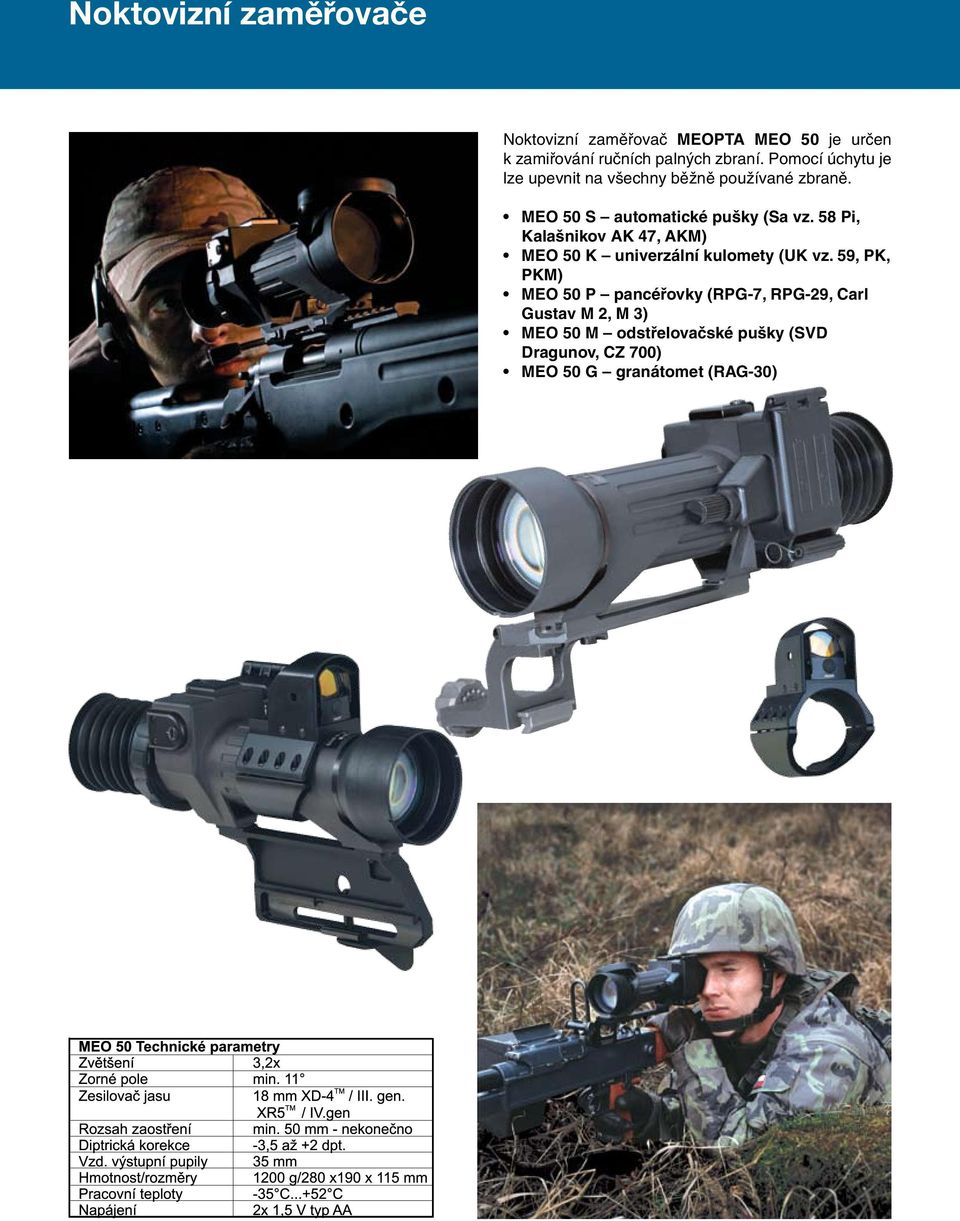

8 Noktovizní zaměřovače Noktovizní zaměřovač MEOPTA MEO 50 je určen k zamiřování ručních palných zbraní. Pomocí úchytu je lze upevnit na všechny běžně používané zbraně. MEO 50 S automatické pušky (Sa vz. 58 Pi, Kalašnikov AK 47, AKM) MEO 50 K univerzální kulomety (UK vz. 59, PK, PKM) MEO 50 P pancéřovky (RPG-7, RPG-29, Carl Gustav M 2, M 3) MEO 50 M odstřelovačské pušky (SVD Dragunov, CZ 700) MEO 50 G granátomet (RAG-30)

9 Noktovizní zaměřovač MEOPTA ZN 6x je určen k zamiřování velkorážné odstřelovačské pušky ráže 12,7 mm. jako např.: velkorážné odstřelovačské pušky, kulomety a granátomety. účinný dosah do 1000 m regulace intezity jasu záměrné osnovy vysoká mechanická a klimatická odolnost možnost horizontálního a vertikálního nastavení záměrné osnovy. Objektiv 6x

10 Noktovizní pozorovací přístroje Souprava noktovizních brýlí KLÁRA představuje základní prostředek nočního vidění jednotlivce. Brýle jsou určeny k nošení na hlavě i pro ruční použití. KLÁRA souprava základní souprava binokulárního přístroje, obsahující brašnu, hlavový set, transportní kufřík KLÁRA s afokální předsádkou pomocí afokální předsádky je možné z přístroje vytvořit dalekohled se zvětšením 4x monoklára souprava - monokulární varianta přístroje vybavená záměrnou značkou volitelné příslušenství KLÁRA

11 monoklára Afokální předsádka se zvětšením 4x Přilbový úchyt Zbraňový úchyt Weawer Zbraňový úchyt pro samopal vz. 58Pi Hlavový set Adaptér pro laserový dálkoměr VECTOR

12 Puškové zaměřovače Zaměřovací dalekohledy ZD 10x50 a ZD 6x50 s osvětlením záměrného obrazce jsou speciálně konstruované dalekohledy pro použití na odstřelovačských puškách až do ráží 12,7 mm (.50 cal). Optická soustava, navržená tak, aby umožňovala bezpečné zacílení na vzdálenosti do 2000 m, robustní konstrukce s ocelovými tubusy, nejvyšší rázová odolnost, rektifikační točítka s extrémně velkým rozsahem a vodotěsnost předurčují tyto dalekohledy pro použití za extrémních podmínek. Jsou tedy určeny především speciálním jednotkám a sportovním střelcům pro střelbu na velmi dlouhé vzdálenosti. Dalekohledy je možno použít na zbraních TOP Falkon, Baret. Jako záměrná osnova slouží speciální osnova se svítící šipkou a dílcovými značkami ARMY-V. Dalekohled ZD 10x5 je standardně vybaven balistickým točítkem dálky střelby pro munici 12,7x99 (.50 cal) nebo 12,7x107 a točítkem stranové korekce na opravu vlivu větru. ZD 10x50 ZD 6x50 Na zvláštní objednávku lze dalekohled vybavit točítkem dálky střelby s universální stupnicí. Záskok točítka je 1/3 MOA (1cm/100m). Zaměřovací dalekohled ZD 3-12x50 Tactic s osvětlením záměrného obrazce je speciálně konstruován pro střelbu za snížených světelných podmínek. Je určen pro použití na zbraně různých ráží pro sportovní střelbu a speciální složky. Optická soustava s proměnným zvětšením, konstruovaná tak, aby umožňovala bezpečné zacílení na střední a velké vzdálenosti. Pevný ocelový tubus, maximalizovaná rázová odolnost, vynikající optický výkon a vodotěsnost předurčují tento dalekohled pro použití na všech typech zbraní i v těch nejnáročnějších podmínkách. Dalekohled je standardně vybaven záměrným křížem Mil-Dot se svítícím křížkem. Na zvláštní objednávku lze vybavit testem V-Dot se svítící šipkou. Vnější točítka rektifikace umožňují operativní nastavení záměrného kříže do polohy odpovídající vzdálenosti cíle a případně stranové opravy na vítr. Rektifikační točítka mají kromě universální stupnice také balistickou stupnici pro rychlé nastavení ZD 3-12x50 dálky střelby do 400 m. Tato stupnice platí pro ráži.308w a střelu 168gr (10,9g). Točítka mají záskoky o hodnotě 1/6 MOA. Je dalekohled šitý na míru lovcům střílejícím často na větší vzdálenosti a je konstruován speciálně pro lov za snížených světelných podmínek.použitá záměrná osnova typu V-DOT ve spojení se správnou úrovní jasu záměrné značky, umožňuje přesné zamíření i na malé cíle. Osvětlení značky je za běžného denního světla pozorovatelné prakticky jen při stupních 6a 7, takže cíl pozorovaný za hraničního jasu při rozsvícení značky, nemizí v jejím jasu. Úroveň jasu lze nastavit točítkem na levé straně puškohledu v sedmi stupních označených číslicemi 1-7. Mezipolohy označené tečkou osvětlení vypínají, takže pootočením o jediný záskok lze osvětlení vypnout a naopak pootočením o jediný záskok zpět zapnout na původně nastavenou úroveň. ZD 3-12x56 Životnost originální baterie je asi 80 hod. ZD 1,8x22 Zaměřovací dalekohled je konstruován pro použití na granátometech ráže 30mm. Je odolný proti silným zpětným rázům a vybaven rektifikačními točítky pro výškovou a stranovou korekci. Díky speciálně navržené osnově lze vést velmi přesnou střelbu až do vzdálenosti 800 m a to i za zhoršených světelných podmínek

13 ZD 1x42 Tento typ zaměřovače spojuje potřeby zamiřování při střelbě na krátké vzdálenosti, např. v budovách jednoduchým a rychlým nastavením zamiřování na větší vzdálenosti. Jasně svítící záměrná značka je viditelná za všech světelných podmínek. Tvar značky umožňuje rychlé přenášení při střelbě do 500 m a je přizpůsoben střelivu 5,56 NATO. Lze jej však modfikovat pro různé střelivo. ZD 2-8x42 Zaměřovač jednoduché, ale vysoce odolné konstrukce určený pro použití na útočných puškách. Především pro zbraně ve verzi malé odstřelovací pušky v ráži 5,56mm umožňuje velmi přesnou střelbu na velké vzdálenosti. Pro tyto účely je vybaven balistickými vnějšími točítky, která jsou chráněna krytkami. Test MIL-DOT umožňuje v případě potřeby rychlé přenášení a střelbu na různé vzdálenosti. Osvětlená záměrná značka (středový kříž, šipka) s regulací jasu umožňuje střelbu i za zhoršených světelných podmínek. ZD 4x32 Tento dalekohled byl vyvinut pro cvičné účely. Ve spojení s malorážnou zbraní lze vytvořit cvičný komplet, který má velmi podobné vlastnosti a parametry klasické odstřelovací pušky, avšak na redukované vzdálenosti. Dalekohled je odolné konstrukce a bez problémů jej lze použít i pro zbraně ráže.308w - pro sportovní použití v disciplině STANDART. ZD 6-24x56 Slouží k zamiřování odstřelovačských pušek ráží.308,.338 WLM, 12,7mm. Rozsah výškového stavění (dle balistiky náboje) umožňuje vést mířenou střelbu na maximální vzdálenosti dle použitých zbraní a střeliva. Vysoká optická propustnost a speciální uživatelské testy slouží k preciznímu zamíření libovolného cíle. Na trh bude uveden v roce ARMY-V K-DOT G V-DOT 2 2, ,5 7m

14 Puškové zaměřovače, příslušenství Zaměřovací dalekohled ZD 4-16x44 Tactic je konstruován pro speciální složky a velmi přesnou sportovní střelbu na vzdálenost do 800 m. Je vybaven mechanismem pro nastavení nulové paralaxy na různé vzdálenosti a vnějšími točítky rektifikace, které umožňují operativní nastavení záměrného kříže do polohy odpovídající vzdálenosti cíle a případně stranové opravy na vítr. Točítka mají záskoky o hodnotě ¼ MOA. Konstrukce točítek umožňuje po nastřelení zbraně kalibrovat výchozí nulovou polohu. V přepravní poloze jsou točítka krytka jednoduše demontovatelnými krytkami, chránícími před nežádoucí manipulací. Dalekohled je vybaven záměrným křížem typu Mil-Dot, jehož funkce je správná při nastavení dalekohledu na zvětšení 16x. Lehký jednodílný tubus z vysoce odolné Al slitiny, vodotěsný, odolný proti orosení vnitřních ploch, plněný dusíkem. Antireflexní vrstvy typu Meobright zaručují maximální možnou světelnou propustnost (92-94%) Při změně zvětšení se nemění vellikost záměrného obrazce. MIL-DOT special MIL-DOT V 4 1,8m 3 2 MIL-DOT 4 1,8m 3 2 Použití záměrného kříže typu Mil-Dot Tečky umístěné na tenkých čarách vymezují úhel 1m/1000 m, tj. 1 miliradián. Ve vojenské terminologii se tomuto úhlu říká 1 dílec. Vzdálenost cíle se určí jednoduchým výpočtem podle vzorce D = 1000x H/h, kde H je skutečná výška cíle v metrech a h je jeho úhlová výška v dílcích stupnice. Pro přesné stanovení vzdálenosti je tedy nutno co nejpřesněji znát či odhadnout skutečnou výšku cíle.

15 ZD - RD Miniaturní zaměřovač s červeným bodem pro rychlou a přesnou střelbu za pohybu. vodotěsný, extrémně kompaktní, snadná obsluha nastavení intenzity svítícího bodu v 5 stupních noční režim automatické vypnutí po 3 hodinách nečinnosti před úplným vybitím baterií začne záměrný bod blikat Voštinová clona Sluneční clona Montáž SVD Dragunov, Bajkal Filtry - antilaserový a oranžový Montáž Opu SAKO TRG.338 LM Pryžová očnice Montáž prům. 30 mm MIL STD 1913 Montáž prům. 30 mm na CZ 550, CZ 750

16 Optický systém pro útočnou pušku ZD-Dot robustní odolný zaměřovací kolimátor určený pro použití na automatických puškách. Elektronicky řízená regulace jasu má denní režim v 10 stupních a noční režim v 10 stupních. Napájení je možné různými bateriemi typu AA. Nově vyvinuté čtyři typy speciálních optických vrstev zvyšují optické parametry (propustnost, odolnost proti vodě, odrazivost záměrného bodu a noční režim). Optická konstrukce minimalizuje astigmatismus (odstranění vertikální a horizontální paralaxy). Monokára 3x přístroj se zvětšením 3x je určen pro použití na ručních zbraních jako přídavný noční dalekohled ke kolimátorům a nebo na speciálním držáku umožňujícím horizontální a vertikání rektifikaci jako noční zaměřovač s regulací jasu záměrného kříže. Lze použít i samostatně jako pozorovací noční dalekohled. Svítilna nepostradatelný doplněk pro vedení bojové činnosti v zastavěných oblastech a v nepřehledném terénu. Svou konstrukcí a připevněním na zbrani umožňuje střelci mít neustále připravenou zbraň ke střelbě a zárověň použít svítilnu. Filtr IČ v kombinaci se svítilnou umožňuje vedení bojové činnosti s použitím nočních prostředků vidění

17 Přídavný dalekohled noční NV-Mag3 slouží ve spojení s kolimátory k zaměření cílů ve větší vzdálenosti v noci a bez nutnosti rektifikace. Konstrukce využívá max. průměr objektivu při minimalizaci hmotnosti. Napájení různými typy baterií AA. Přídavný dalekohled denní DV-Mag3 ve spojení s kolimátorem umožňuje zaměřování cílů a vedení střelby na větší vzdálenosti ve dne. Ostřicí okulár a nastavení polohy obrazu světelného bodu optimalizuje pozorování cílů. Vysoký optický výkon za minimalizace hmotnosti je hlavní předností pro uživatele. Laserové značkovače slouží k označení k vojenským účelům. Lze je využít pro denní použití (red dot, green dot, případně jiné) a noční použití při spektru vlnových délek v oblasti IČ. Pro noční použití se společně používají noční přístroje - Klára, monoklára, aj.)

18 Binokulární dalekohledy Meostar B1 8x32 Nová řada binokulárních dalekohledů Meopta Meostar si klade za cíl uspokojit i nejnáročnější požadavky uživatelů. Dalekohledy jsou robustní a velmi odolné a díky vynikajícím optickým vlastnostem mohou být užívány i ozbrojenými složkami, jak pro vojenské tak i civilní účely. přímohledná ergonomická stavba duralové těleso zajišťující spolehlivost výkonu pogumování tělesa pro příjemný, bezpečný úchop a ochranu přístroje zdokonalené vícenásobné antireflexní vrstvy MB-5501 na všech plochách sklo-vzduch, fázové vrstvy na střechových hranolech pro maximální světelnou propustnost a špičkový optický výkon velká vzdálenost výstupní pupily a nastavitelné očnice pro pohodlné pozorování vodotěsný, odolný proti orosení vnitřních ploch, plněný dusíkem Meostar B1 7x42 Meostar B1 8x42 Meostar B1 10x42 Meostar B1 8x56 Konvertor 2x. Přídavný konvertor pro binokulární dalekohledy umožňuje zdvojnásobit zvětšení binokuláru a přeměnit jej tak na malý spektiv. Kompaktní, lehký, snadné použití. Meostar B1 7x50 Meostar B1 10x50 Meostar B1 12x50 Model Zvětšení Průměr objektivu (mm) Zorné pole ( ) Zorné pole (m/1000m) Vzdálenost výstupní pupily (mm) Dioptrická korekce (dpt) Minimální pozorovací vzdálenost (m) Hmotnost (g) 8x32 10x32 7x42 8x42 10x42 7x50 10x50 12x50 8x56 8x 10x 7x 8x 10x 7x 10x 12x 8x ,9 6,3 7,84 7,84 6,35 7,21 6,3 5,24 6, min. 15,4 min. 15 min. 20 min. 17 min. 15 min. 22,5 min. 17 min. 14,8 min. 21,5 min. ±3 min. ±3 min. ±3 min. ±3 min. ±3 min. ±3 min. ±3 min. ±3 min. ±3 max. 1,8 max. 2 max. 3 max. 3 max. 3 max. 4 max. 4 max. 4 max

19 Spektivy Meostar S1 75 přímý Pozorovací dalekohledy jsou určeny milovníkům přírody, ornitologům, myslivcům, sportovním střelcům, ale dobře slouží i jiným účelům vyžadujícím excelentní optické podání pozorovaného objektu. Nejnáročnějším uživatelům jsou určeny modely Meostar S1-75 APO vybavené tzv. APO objektivy. Tyto dalekohledy redukují na minimum sekundární barevnou aberaci a poskytují tak brilantní krystalicky čistý a ostrý obraz i v těch nejtěžších světelných podmínkách. Jsou nejvhodnější alternativou pro fotografování. Případný nežádoucí vliv ostrého protisvětla lze omezit výsuvnou sluneční clonou. Stativová objímka je opatřena závitem W 1/4, který umožňuje upevnění dalekohledu na téměř všechny typy stativů. Těleso dalekohledu je utěsněno ve všech spojích a naplněno dusíkem. Vnitřní prostor tělesa dalekohledu je tak chráněn proti prachu a vlhkosti a při náhlé změně teploty nedojde k orosení vnitřních ploch. Dalekohled spolehlivě pracuje při teplotách od -15 C do +50 C. Okuláry pro dalekohledy TGA, Meostar S1-75 a Meostar S1-75 APO jsou vzájemně zaměnitelné. Meostar S1 75 šikmý Okuláry 30x 20-60x Meostar S1 75 S APO přímý Meostar S1 75 APO přímý Zvětšení Zorné pole Průměr výstupní pupily Průměr objektivu Dioptrická korekce Vzdálenost výstupní pupily Zaostřovací rozsah (při 0 Dpt) Stativový závit Délka (bez okuláru) Hmotnost (bez okuláru) Meostar S1 75 prímý/šikmý Meosta S APo prímý/šikmý 30xWA 20-60x 30xWA 20-60x 38 m/1000 m m/1000 m 38 m/1000 m m/1000 m 2,5 mm 3,75-1,25 mm 2,5 mm 3,75-1,25 mm 75 mm ±5 Dpt 15 mm 4,2 m W 1/4 350 mm 365 mm 1150 g 1295 g

20 200 km Praha Olomouc Brno Pøerov Meopta - optika,s.r.o. Kabelíkova 1, Pøerov Tel.: , Fax: meopta@meopta.com 011/MČ2009
