Stavební úpravy, nástavba a přístavba domova pro seniory Kaplice D1.4.g.1 Elektroinstalace silnoproud (PDPS)

Transkript

1 Stavební úpravy, nástavba a přístavba domova pro seniory Kaplice D1.4.g.1 Elektroinstalace silnoproud T E C H N I C K Á (PDPS) Z P R Á V A 1. Úvod Projekt řeší na úrovni dokumentace pro provedení stavby elektroinstalaci silnoproudou, uzemnění a ochranu před bleskem výše uvedené stavby. Jedná se o objekt pro ubytování a denní stacionář pro osoby se sníženou pohyblivostí, denní péčí, společenskou částí, komerční prostory, prádelna a podzemní TZB včetně prostor technického zázemí. Podkladem pro zpracování je projekt pro stavební řízení, projekt stavební části, projekty ostatních profesí, požadavky investora, hlavního projektanta, objednatele a ČSN a PBŘ. 2. Základní technické údaje a) Vnější vlivy dle ČSN EN ed.2, ČSN ed.3 b) Ochrana před úrazem elektrickým proudem dle ČSN ed.2: Základní ochrana před přímým dotykem: Izolací, kryty dle čl. 410 Ochranné opatření: automatickým odpojením od zdroje s ochranou při poruše ochranným pospojováním a automatickým odpojením dle čl.411. (ochrana normální dle čl. NA.3.1) Doplňková ochrana:proudovým chrániči dle čl normy (doplněná dle čl. NA.3.1) doplňující ochranné pospojování dle čl normy (doplněná dle čl. NA.3.1) Doplňková ochrana je volena v souladu s vnějšími vlivy dle ČSN ed.3 v platném znění. c) Energetická bilance Elektro energetické bilance a) Stávající stav Instalovaný příkon: Pi = 102 kw Soudobý příkon: Ps = 69,9 kw

2 Hl. jistič před elektroměrem 3/125 A b) Nový stav (návrh) Instalovaný příkon: Pi = 271 kw Soudobý příkon: Ps = 120kW Hl. jistič před elektroměrem 3/200A c) Rozpis napojovaných odběrů ODBĚR Pi / Ps [kw] Technologie kuchyně 111 / 77 Zdravotní instalace 3 / 1,5 Vzduchotechnika 12 / 8 Výtahy 11 / 11 Ostatní el. instalace 131 / 70 Soudobost odběrů 0,7 Energetická bilance UPS ODBĚR Pi / Ps [kw] PC - 13ks 13 / 6,5 RACKY - 2ks Sestra pacient 1 / 0,6 Celkem 16kW / 8,1 kw Náhradní zdroje a) Napájení PBZ ze dvou nezávislých zdrojů síť dieselagregát (55kVA 40kW/400V, do venkovního prostředí, kapotovaný) zálohuje evakuační výtah, 1/3 osvětlení, čerpadla na vodu a zásuvky pro PC b) Napájení svítidel nouzového osvětlení autonomní zdroj ve svítidlech 8W/1 hod c) Napájení zásuvek pro PC UPS 20kVA/15kW 400V doba zálohy 12 min po této době bude záloha přes DA (zásuvky zálohované přes UPS jsou vyznačeny ve výkresové dokumentaci číslo - UPS

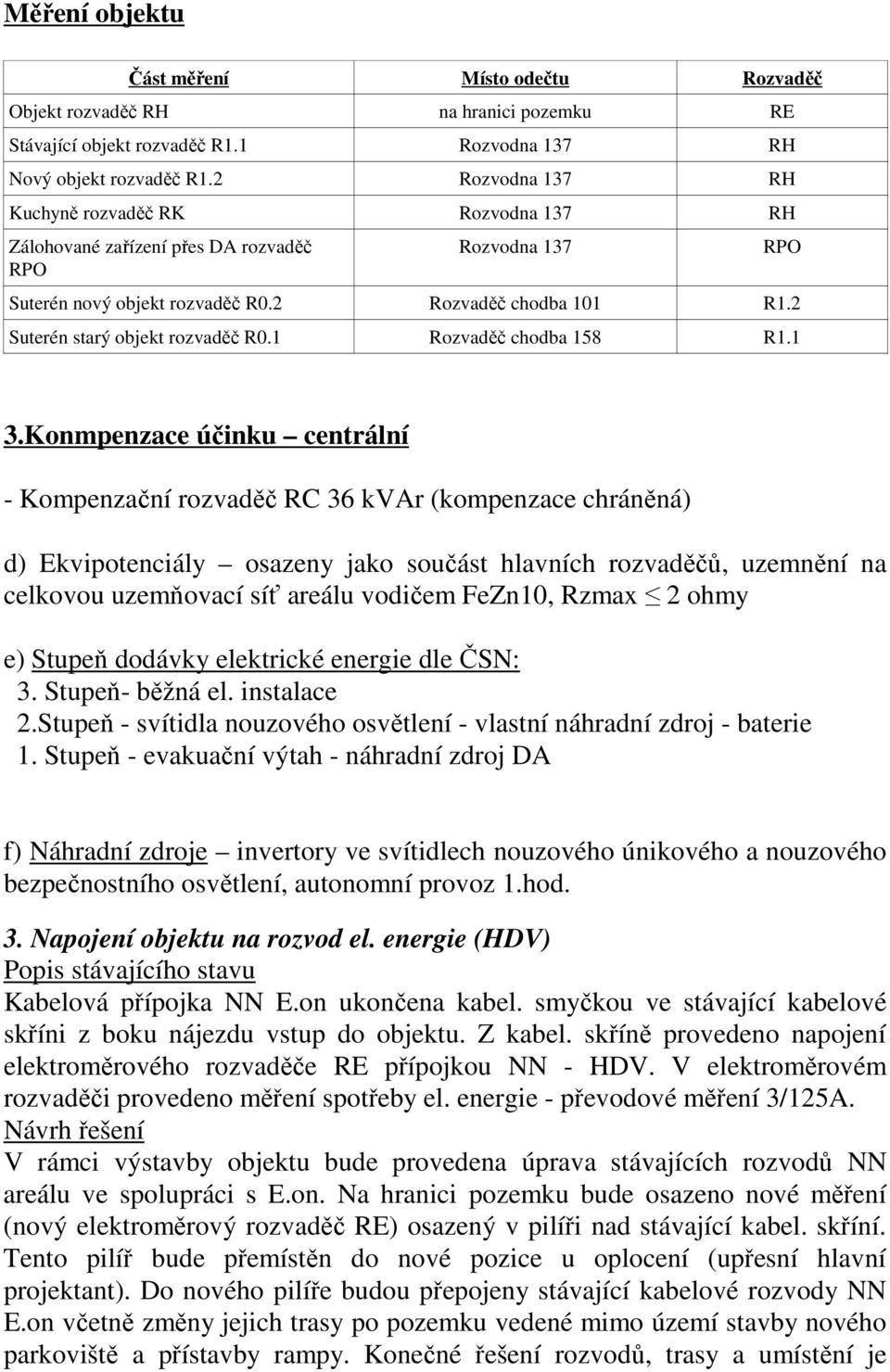

3 Měření objektu Část měření Místo odečtu Rozvaděč Objekt rozvaděč RH na hranici pozemku RE Stávající objekt rozvaděč R1.1 Rozvodna 137 RH Nový objekt rozvaděč R1.2 Rozvodna 137 RH Kuchyně rozvaděč RK Rozvodna 137 RH Zálohované zařízení přes DA rozvaděč RPO Rozvodna 137 Suterén nový objekt rozvaděč R0.2 Rozvaděč chodba 101 R1.2 Suterén starý objekt rozvaděč R0.1 Rozvaděč chodba 158 R1.1 RPO 3.Konmpenzace účinku centrální - Kompenzační rozvaděč RC 36 kvar (kompenzace chráněná) d) Ekvipotenciály osazeny jako součást hlavních rozvaděčů, uzemnění na celkovou uzemňovací síť areálu vodičem FeZn10, Rzmax 2 ohmy e) Stupeň dodávky elektrické energie dle ČSN: 3. Stupeň- běžná el. instalace 2.Stupeň - svítidla nouzového osvětlení - vlastní náhradní zdroj - baterie 1. Stupeň - evakuační výtah - náhradní zdroj DA f) Náhradní zdroje invertory ve svítidlech nouzového únikového a nouzového bezpečnostního osvětlení, autonomní provoz 1.hod. 3. Napojení objektu na rozvod el. energie (HDV) Popis stávajícího stavu Kabelová přípojka NN E.on ukončena kabel. smyčkou ve stávající kabelové skříni z boku nájezdu vstup do objektu. Z kabel. skříně provedeno napojení elektroměrového rozvaděče RE přípojkou NN - HDV. V elektroměrovém rozvaděči provedeno měření spotřeby el. energie - převodové měření 3/125A. Návrh řešení V rámci výstavby objektu bude provedena úprava stávajících rozvodů NN areálu ve spolupráci s E.on. Na hranici pozemku bude osazeno nové měření (nový elektroměrový rozvaděč RE) osazený v pilíři nad stávající kabel. skříní. Tento pilíř bude přemístěn do nové pozice u oplocení (upřesní hlavní projektant). Do nového pilíře budou přepojeny stávající kabelové rozvody NN E.on včetně změny jejich trasy po pozemku vedené mimo území stavby nového parkoviště a přístavby rampy. Konečné řešení rozvodů, trasy a umístění je

4 patrno z výkresové části dokumentace. Rozvody NN E.on budou součástí dodávky stavby, dodavatel zajistí řešení ve spolupráci s E.on - na základě žádosti o přeložku, kterou musí dodavatel stavby zahrnout do své nábídky. V novém elektroměrovém rozvaděči, který bude sloužit pro napojení celého areálu bude osazeno převodové měření 3/200A, dále provedena přípojka NN do objektu do hlavního rozvaděče RH osazeného v zázemí recepce. Před vstupem do objektu bude na kabelové přípojce NN osazena na fasádě kabelová skříň s jednou sadou pojistek (do 400A). Z kabel. skříně bude napojen RH (zázemí recepce) kabelem CYKY 3x vedeným suterénem pod stropem v trubce Ø100 nebo v trubce Ø100 v podlaze 1.NP. Z tohoto rozvaděče budou v konečnémřešení napojeny a napájeny všechny poddružné rozvaděče stávajícího objektu a přístavby včetně vývodů pro areálové rozvody venkovní - venkovní osvětlení parkoviště a chodníků a napojení el. brány, branky atd. V pilíři na hranici pozemku bude osazen nový elektroměrový rozvaděč napojený nově z kabelové skříně E.ON řešený v rámci přeložky NN. Elektroměrový rozvaděč bude s osazením převodovým měření 3/200A. Z elektroměrového rozvaděče bude napojen hlavní rozvaděč objektu RH osazený v 1.NP ze kterého budou napojeny veškeré podružné rozvaděče 1. i 2. objektu včetně vazby na náhradní zdroj el. energie evakuačního výtahu DA a vazby na central STOP a TOTAL STOP tlačítko osazeno v recepci v místě trvalé služby. Veškeré rozvaděče s požární odolností EI30DP1 s požární odolností dveří EI-Sm 15DP1. Rozvody bezhalogenovými kabely dle PBŘ. Stavba bude provedena jako jeden celek, ne na etapy. Dodavatel stavby zajistí v rámci GZS napojení staveniště u správce sítě. 4. Provedení rozvodů HDV vedeno od kabelové skříně v trubkách a do elektroměrového rozvaděče. Provedení musí odpovídat směrnici RZ. Rozvody z elektroměrového rozvaděče k RH a k jednotlivým podružným rozvaděčům vedeny v konstrukci podlah chodeb, stoupacím prostorem na kabelových roštech, dále v trubkách v podlahách chodeb do jednotlivých okruhových rozvaděčů. Vedením nelze narušit akustické příčky. Prostupy do stoupacích prostorů protipožárně utěsněny. V trasách rozvodů dodrženy odstupové vzdálenosti mezi silnoproudy a slaboproudy. Vedení v podlahách budou položeny koordinovaně s rozvody ostatní TZB. (topení, chlazením, ZI..). V prostorech chodeb a schodišť rozvody světelné, zásuvkové a SLP instalace vedeny pod omítkou, kabely vedené v prostoru podhledů CHÚC musí být v provedení ohni odolným a bezhalogenovým kabelem v souladu s PBŘ zprávou. Rozvody vedené v betonových konstrukcí budou zatrubkovány v průběhu stavebních prací (provede firma elektro). Přístroje a rozvaděče na stěnách nesmí být níže než 1,2m nad podlahou. Stoupací prostory budou řešeny systémem kabelových roštů a žlabů na stěně stoupacího prostoru. Prostorově dělený prostor rozvodů EI a SLP koordinovaně s ÚT vedeny rozvody do podlah jednotlivých podlaží. Klientská lůžka 2x dvojzásuvka pod a nad nočním stolkem, světlo umístěno

5 pod skříňkou nad lůžkem + samostatný vypínač, sestra pacient u lůžka v pohodlném dosahu ležícího. 5. Elektroinstalace pro výtahy Napojení výtahů Pro rozvaděče výtahu provedeny napájecí přívody z hlavního rozvaděče ( jištění a dimenze upřesní dodavatel výtahu ). Elektroinstalace výtahové šachty je součástí dodávky výtahů. Pro evakuační výtah osazen náhradní zdroj el. energie DA v 1.pp přístavby. Veškeré rozvody pro tento výtah budou provedeny ohniodolnými kabely dle PBŘ. Z příslušných rozvaděčů společné spotřeby vedeny napájecí rozvody pro rozvaděče výtahů RV. V souběhu s hlavním přívodem veden vodič CYA 10 žl. Zel. Ukončený EP. Volný konec přívodu pro rozvaděč dle požadavku technologie výtahů. Technologie výtahů bude uzemněna FeZn prům.10 na EP. 6.Rozvaděče Patrové okruhové R - v provedení oceloplechovém zapuštěním pod omítku, požární odolnost dveří a kouřotěsnost dle zprávy PBŘ EI30 DP1 a požární odolnost dveří EI-Sm 15 DP1 Hlavní rozvaděč RH - provedeno celoplošně osazen v samostatné místnosti v zázemí recepce. U RH osazena svorkovnice hlavního pospojování (EP) uzemněné na celkovou zemnící soustavu objektu Rzmax 2Ω. Rozvaděč RPO - pro požár. bezpečnostní zařízení - evakuačního výtahu, osazení v 1. pp staréčásti v místnosti pod schody - náhradní zdroj el. energie evakuačního výtahu - PBZ. Rozvody z RPO provedeny ohniodolnými kabely v samostatných ohniodolných kabelových trasách a závěsech s požární odolností dle PBŘ. Rozvaděč RUPS rozvaděč pro napojení zálohovaných zásuvek přes UPS, doba zálohy 12 min a slouží pro zálohu v době výpadku sítě a náběhu DA, po naběhnutí DA jsou okruhy napájeny z DA. 7.Napojení zařízení ZI Jedná se o provedení přívodů pro zařízení ZI včetně ovládání el. temperování střešních vpustí. - 9 ks - napojení střešních vpustí, samoregulační kabel. součást dodávky vpustí, napojení Cu 3x1,5, ovládání prostorovým termostatem nebo systémem M+R. Odpadní potrubí vpustí (3ks) na trase bude opatřeno v celé délce temperováním samoregulačním kabelem (součást dodávky elektro) Jištění okruhu 1/10 A, ochrana proud. chrániče - Napojení pisoárů s vestavěným zdrojem (2ks) - Napojení speciální vany pro ZTP (2ks) - 230V,16A 1,5 chránič - Napojení mělnícího zařízení v čistící místnosti (4ks) - 230V,1,1kW - Napojení dezinfekčního zařízení v čistící místnosti (4ks)

6 - Napojení zařízení kuchyně a prádelny (dle PD kuchyně a požadavků uživatele) - Napojení jednotek chlazení na fasádě (UPS, RACK) - Na střeše provedené el.temperování samoregulačním kabelem 28W/m2 dle výkresové dokumentace. Napojení jednotlivých okruhů provedeno z podružných rozvaděčů 3NP SO01 a 2NP SO02. Dále napojení vpustí v prostoru venků.ovládání větví provedeno přes regulaci. 8.Napojení el. dveří a el. bran Přívody pro el. dveře kabely CU 3x2,5/jištění1/16A, součástí dodávky ovládání dveří - osazení klíčového spínače v místnostech recepce 136 a sesteren 121 a 247 včetně propojovacích kabelů a trubkování. Přívod pro venkovní el. bránu Cu 5x2,5 3/10A ochrana proud chráničem, tubka Ø40 zemí vedeno zpět od brány do recepce pro možnosti propojení ovládání branky z recepce. 9.Napojení systému M+R Pro rozvaděče M+R budou provedeny samostatné jištěné přívody z poddružných rozvaděčů v dimenzích a s jištěním dle požadavků M+R. Systém M+R napájí a ovládá veškeré systémové celky vzduchotechniky a vytápění. Rozvaděč DT1 - osazen v m.č. 006, přívod 5x4, jištění 3/25A DT2 - osazen v m.č.034, přívod 5x4, jištění 3/20A ke každému rozvaděči CY6 žl.zel. Do každého rozvaděče DT bude proveden přívod - ovládání EPS a Ethernet ze systému strukturované kabeláže z RACK. 10. Ochrana proti přepětí sítě V hlavním rozvaděči bude osazena přepěťová ochrana 1 a 2 stupně. 3 stupeň bude osazen v zásuvkách pro napojení přístrojů které tuto ochranu vyžadují PC, TV, video V okruhových rozvaděčích přepěťová ochrana 2.stupně 11. Podmínky PBŘ pro rozvody a zařízení elektro Elektroinstalace : Elektroinstalace je vedena pod omítkou. Elektroinstalace sloužící pro požární zařízení (domácí rozhlas, EPS, evakuační výtah) vedoucí v souběhu s jinou elektroinstalací musí splňovat požadavek B2 ca s1d1 při třídě funkčnosti P45-R (pro silnoproudé rozvody), příp. PH45-R (pro slaboproudé rozvody). Jako záložní zdroj pro nouzové osvětlení, systém EPS a nouzový zvukový systém budou sloužit vlastní akumulátory s požadovanou dobou funkčnosti nejméně 45 minut - vyhovuje.

7 Záložní zdroj pro evakuační výtah musí splnit požadovanou dobou funkčnosti nejméně 45 minut - vyhovuje. Tlačítko Central a Total stop bude umístěno v recepci. Veškeré elektrorozvaděče v prostoru únikových cest nebo v lůžkových částech musí být v provedení s požární odolností konstrukcí EI 30 DP1 a s požární odolností dveří EI-S m 15 DP1 minut. V prostoru mezi podhledem a stropem ve stávajícím objektu vede pouze elektroinstalace v odpovídajícím provedení (B2 ca s1d1 u běžné elekrtoinstalace, B2 ca s1d1 při třídě funkčnosti P45-R, příp. PH45-R). m) Zvláštní požadavky : Nouzové osvětlení : Všechny únikové cesty musí být vybaveny nouzovým osvětlením s intenzitou nejméně 0,5 lux v úrovni podlahy ve středu chodeb nebo schodiště. Požadovaná funkčnost nouzového osvětlení je nejméně 45 minut. Svítidla nouzového osvětlení musí mít náhradní zdroj. Provedení nouzového osvětlení musí odpovídat ČSN EN Zásuvkové rozvody a vývody pro napojení zařízení Veškeré zásuvkové okruhy budou napojeny přes proudové kombinované chrániče 16A/2P/char.B s poruchovým proudem max. do 30mA. Pouze zásuvkové okruhy použité pro chladničky a mrazničky nebudou osazeny proudovým chráničem. Zásuvkové okruhy budou chráněny před účinky přepětí instalací zásuvek s integrovanou přepěťovou ochranou, vždy po 10-ti metrech délky kabelových rozvodů. Horní zásuvka u dvojzásuvky bude v provedení s pootečením o Světelné rozvody Koncepce osvětlení vychází z celkového architektonického řešení (bude upřesněna dle projektu od architekta celého objektu a projektem světelného technika) a bude vytvořena tak, aby vyhověla všem hygienickým a světelně technickým požadavkům, s ohledem na dosažení co nejlepší zrakové pohody. Intenzita osvětlení Em v jednotlivých prostorách bude vyhovovat ČSN EN , resp. ČSN obytné budovy a dle zrakové pohody uživatele. Ovládání osvětlení bude prováděno místními ovladači. Veškeré světelné okruhy budou napojeny přes jističe 1x10A/2P/B, v prostorách koupelen a ve venkovním prostředí budou světelné okruhy napojeny přes kombinované proudové chrániče 10A/2P/char.B, s poruchovým proudem max. do 30mA. Rozvody budou provedeny kabelem v podhledech CHKE-R, pod omítkou CYKY.

8 Schodiště a komunikační koridory budou osvětleny stropními, resp. nástěnnými zářivkovými svítidly, ovládání místně přes tlačítka. V objektech bude dále instalováno nouzové osvětlení, které bude realizováno tak, aby byly vždy jasně a jednoznačně osvětleny a vyznačeny únikové cesty, aby byla zajištěna viditelnost překážek a byl zajištěn bezpečný přesun k nouzovým východům. Nouzovými svítidly budou vyznačena protipožární zařízení a důležitá ovl. zařízení. V objektu budou instalována nouzová bateriová svítidla s piktogramy, vyznačujícími směr únikové cesty, doba svícení 60 minut. Nouzové osvětlení musí splňovat příslušnou platnou normu ČSN EN Osvětlení venků bude řešeno přes soumrakový spínač a čas program pro část světel, druhá část bude ovládána pohybovými čidly, jedná se o především osvětlení příjezdu ke vchodu. 14. Hromosvod a uzemnění - obecně Před atmosférickými účinky bude objekt chráněn instalací bleskosvodové soustavy s jímacími hroty. Svody budou provedeny po fasádě. Provedení musí odpovídat platné normě ČSN EN ed.2 Ochrana před bleskem, dle teorie valící se koule. Součástí realizace střechy objektu bude instalace nového bleskosvodu. Hřebenová jímací soustava doplněná tyč. Jímači provedení FeZn. Svody ze střechy budou provedeny drátem FeZn d8 izolovaný vestavěných do fasády v trubce. Svody budou přes zkušební svorku ZS připojeny k zemnící soustavě. Svody ZS bude osazen v krabici 100/100 v=1,5m nebo v zemním litěném boxu. 15. Hromosvod, uzemnění, pospojování Objekt bude vybaven hromosvodnou soustavou navrženou ve smyslu ČSN EN62305 a souvisejících ČSN a souvisejících ČSN třída LPS II., vzdálenost svodů 10m, oka soustavy 10x10, valici se koule průměr 30m. Jímací soustava je navržena jako hřebenová provedená FeZn drátem průměr 8mm, uloženým na podpěrách. Na strojovně výtahu osazen tyčový jímač. Svody jsou navrženy rovněž materiálem FeZn 10mm. Počet svodů bude určen dle požadavků ČSN EN Uzemňovací soustava je navržena FeZn páskem uloženým do betonových základů budovy. Vývody od uzemňovací soustavy ke zkušebním svorkám budou provedeny FeZn drátem průměru 10mm uloženým v izolované trubce. 1. Hladina ochrany LPL : II 2. Třída systému LPS : II 3. Použita metoda valící se koule, pro třídu LPS II - poloměr 30m, oka mřížové soustavy 10x10m, svody obvykle po 10m

9 16. Nouzové osvětlení řešeno dle ČSN EN1838 Ve všech chráněných požárních únikových cestách bude řešeno nouzové osvětlení provedené ve smyslu požadavku platných ČSN. Nouzové osvětlení bude provedeno svítidly s vlastními nouzovými zdroji a bude napojeno ze samostatného vývodu příslušného rozvaděče. Budou osazena nouzová svítidla s vlastními vestavěnými nouzovými zdroji a automatikou zajišťující uvedení svítidla do provozu při výpadku napětí v nouzovém okruhu. Při přítomnosti napájecího napětí je automaticky zajištěno trvalé dobíjení a konzervace nouzových napájecích zdrojů. Budou volena svítidla zajišťující dobu chodu v nouzovém režimu min. 1 hodinu. Typy svítidel budou vzorkovány v rámci KD stavby před objednávkou. 17. Pracovní uzemnění, ochranné pospojování Pro možnost připojení uzemňovacího vodiče přepěťových ochran je od uzemňovací soustavy objektu vyveden k hlavnímu rozvaděči FeZn pásek 30/4mm, ukončený v pasu hl. pospojování u hlavního rozvaděče. V rámci hlavního pospojování bude provedeno propojení veškerých kovových potrubí k tomuto pasu a uzemnění přepěťové ochrany hlavního rozvaděče. Propojení výše uvedených komponentů k hl. uzemňovacímu pasu se provede měděnými vodiči CY16mm 2, vedenými samostatnými paprsky. Doplňkové pospojování je navrženo v prostoru sprchových koutů koupelny a kuchyně. Bude provedeno vodičem CY 4mm 2 ve smyslučsn Vodič pro doplňující pospojování bude připojen k ochrannému vodiči PE. K doplňkovému pospojování je nutno připojit i vodivé vodovodní baterie, napojené na rozvody TUV, provedené v plastu viz doporučení ČES ze K hlavnímu pasu pospojování se rovněž připojí velké kovové konstrukce budovy zejména pak OK výtahové šachty a strojovny výtahu. Pro připojení těchto částí se použije FeZn drát 10mm. 18. Napojení zařízení slaboproudů Jedná se o silové přívody pro RACK ve stávajícím objektu, dále přívody pro systémy slaboproudů - EPS, ER, sestra - pacient, STA, WIFI, el. plátno, projektor. V zásuvkách pro SLP zařízení budou instalovány 3. stupně přepěťových ochran. Přívody provedeny z rozvaděčů bezhalogenovými kabely vedenými v podhledech chodeb (CHÚC) a pod omítkou po stěnách např. CHKE - R 3x2,5. Do RACK veden uzem. vodič CY6 žl.zel. z EP objektů umístěné u RH. Součástí dodávky silnoproudu je zajištění: domácí telefon zdroj v rozvaděči silnoproudu STA napojení systému rozvaděč společné spotřeby SK - napojení systému rozvaděč společné spotřeby

10 Rozvaděč signalizačního zařízení sestra pacient napájení EPS, ER 19. Přeložka NN rozvodů a přípojka NN Stávající přípojka NN včetně kabelové skříně a elektroměrového rozvaděče bude přemístěna do pilíře u vjezdu do areálu, stávající kabely E.ON vedené prostorem navrhované výstavby budou přeloženy do nové trasy. Z elektroměrového rozvaděče RE osazeného v pilíři bude provedena nová kabelová přípojka NN do RH objektu přes kabelovou skříň SS200 osazenou na fasádě v místě stávajícího vstupu. Propojení z kabelové skříně do RH bude provedeno v trubce v podlaze nebo v trubce pod stropem 1.PP. Přípojka NN z RE do kabelové skříně a dále do RH bude provedeno kabelem CYKY 3x v PVC trubce prům.150 ve výkopu 35/80 ve vyznačené trase. V souběhu založen kabel ovl.hdo CYKY 4x2,5 a uzemněn vodič FeZn 30/ Napojení venkovních objektů Jedná se o napojení venkovních objektů a) el. brány kabelem CYKY 5x2,5 vedeným v trubce ve výkopu v souběhu s rozvody SLP systémů sledování odchodu pacientů b) osvětlení pěších komunikací areálu. Bude provedena sloupovými svítidly do 1,2m se zdroji LED s automatickým ovládáním. Rozvody zemními kabely CYKY v trubkách. c) osvětlení venkovních teras. Provedeno sloupovými a zemními svítidly LED s místním ovládáním z recepce. Rozvody provedeny Cu kabely v trubkách v podlaze. Soupis použitých norem: Veškeré montážní práce elektro, budou provedeny dle platných norem ČSN s ohledem na nutnost dodržení evropských předpisů a standardů a dodržení bezpečnosti práce. ČSN ČSN ČSN ČSN ed.2 ČSN ČSN ed.2 ČSN ČSN ČSN ČSN ed.2 ČSN ČSN Bezpečnostní předpisy pro elektrická zařízení určená k užívání osobami bez elektrotechnické kvalifikace Revize elektrických zařízení Elektrotechnické předpisy, Elektrická zařízení, zejména: Elektrická instalace nízkého napětí část 1: Základní hlediska, stanovení základních charakteristik, definice Bezpečnost Ochrana před úrazem elektrickým proudem Ochrana proti nadproudům Ochrana před přepětím Ochrana před podpětím Odpojování a spínání Výběr a stavba elektrických zařízení Všeobecné předpisy

11 ČSN ed.2 ČSN ed.2 ČSN ed.3 ČSN ed.2 ČSN ČSN ČSN ed.2 ČSN ČSN ČSN ed.2 ČSN ČSN ČSN EN ČSN ČSN EN ČSN ČSN EN ČSN ČSN EN 1838 ČSN ČSN ČSN ČSN Výběr a stavba el. zařízení Elektrická vedení Dovolené proudy Uzemnění a ochranné vodiče Napájení zařízení sloužících v případě nouze Revize Zařízení jednoúčelová a ve zvláštních objektech Prostory s vanou nebo sprchou a umývací prostory Ochrana před nebezpečnými účinky statické elektřiny Ochrana před účinky elektromagnetického pole 50 Hz v pásmu vlivu elektrizační soustavy Vnitřní elektrické rozvody Předpisy pro ochranu sdělovacích vedení a zařízení před nebezpečnými vlivy trojfázových vedení VN, VVN a ZVN Ochrana elektrických zařízení před přepětím Uzemňování elektrických instalací nad AC 1kV Elektrické přípojky Předpisy pro ochranu bleskem Bezpečnostní předpisy pro obsluhu a práci na el. zařízeních Světla a osvětlení Osvětlení pracovních prostorů Umělé osvětlení obytných budov Světlo a osvětlení Nouzové osvětlení Sdružené trasy městských vedení technických vybavení Prostorové uspořádání sítí technického vybavení Požární bezpečnost staveb Nevýrobní objekty El. zařízení v hořlavých látkách a na nich České Budějovice 7/2015 Vypracoval: Ing. Jiří Průša Ateliér A02 spol s r. o. Čechova 59, , Č. Budějovice tel.,fax.: tel
