D.1.4 Technika prostředí staveb. SE. - Zařízení silnoproudé elektrotechniky včetně bleskosvodů SLE. - Slaboproudá elektrotechnika

Transkript

1 D.1.4 Technika prostředí staveb SE. - Zařízení silnoproudé elektrotechniky včetně bleskosvodů SLE. - Slaboproudá elektrotechnika Seznam příloh: D Technická zpráva D Půdorys 2.NP - část 1 : 50

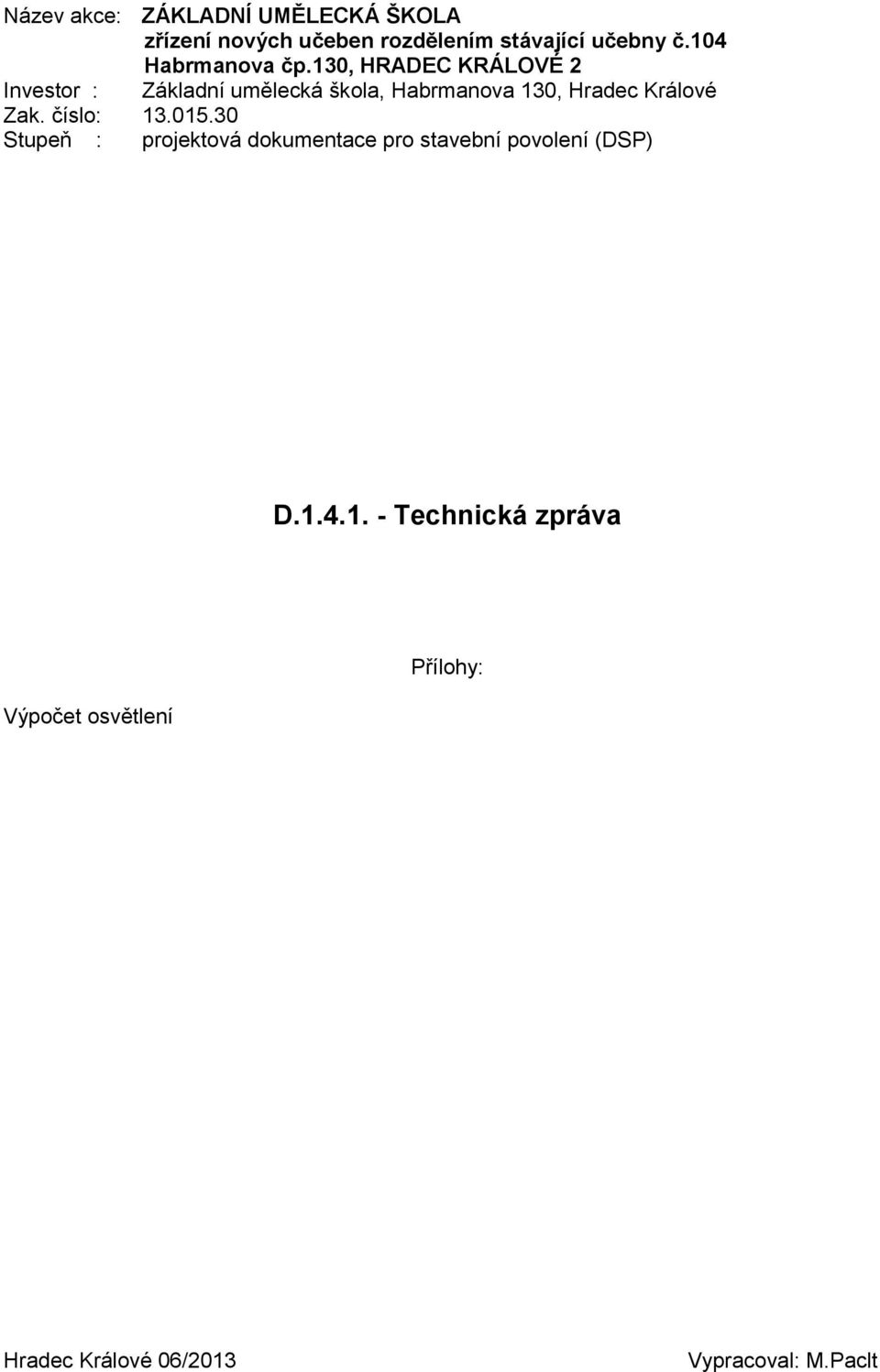

2 D Technická zpráva Výpočet osvětlení Přílohy:

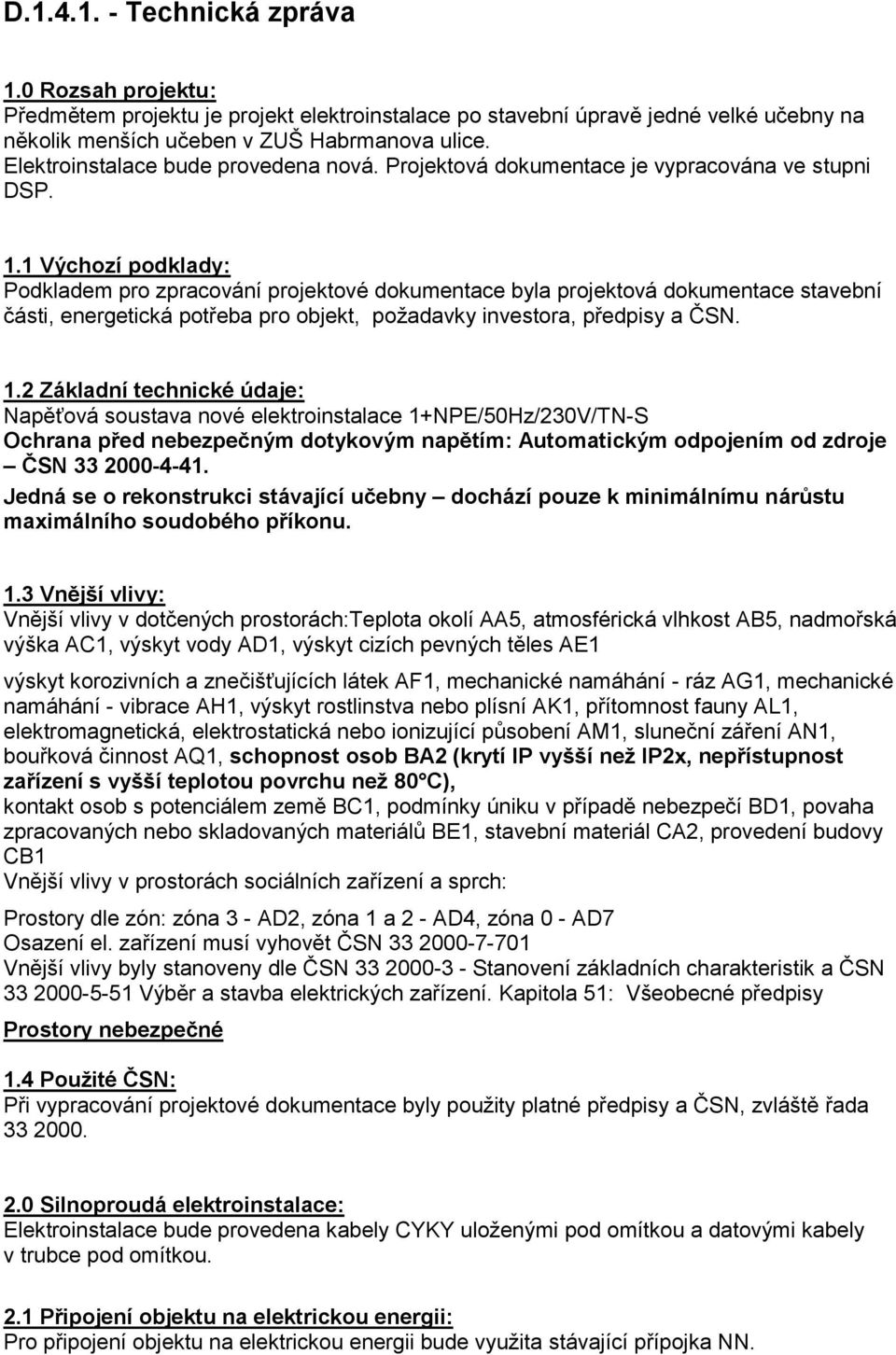

3 D Technická zpráva 1.0 Rozsah projektu: Předmětem projektu je projekt elektroinstalace po stavební úpravě jedné velké učebny na několik menších učeben v ZUŠ Habrmanova ulice. Elektroinstalace bude provedena nová. Projektová dokumentace je vypracována ve stupni DSP. 1.1 Výchozí podklady: Podkladem pro zpracování projektové dokumentace byla projektová dokumentace stavební části, energetická potřeba pro objekt, požadavky investora, předpisy a ČSN. 1.2 Základní technické údaje: Napěťová soustava nové elektroinstalace 1+NPE/50Hz/230V/TN-S Ochrana před nebezpečným dotykovým napětím: Automatickým odpojením od zdroje ČSN Jedná se o rekonstrukci stávající učebny dochází pouze k minimálnímu nárůstu maximálního soudobého příkonu. 1.3 Vnější vlivy: Vnější vlivy v dotčených prostorách:teplota okolí AA5, atmosférická vlhkost AB5, nadmořská výška AC1, výskyt vody AD1, výskyt cizích pevných těles AE1 výskyt korozivních a znečišťujících látek AF1, mechanické namáhání - ráz AG1, mechanické namáhání - vibrace AH1, výskyt rostlinstva nebo plísní AK1, přítomnost fauny AL1, elektromagnetická, elektrostatická nebo ionizující působení AM1, sluneční záření AN1, bouřková činnost AQ1, schopnost osob BA2 (krytí IP vyšší než IP2x, nepřístupnost zařízení s vyšší teplotou povrchu než 80 C), kontakt osob s potenciálem země BC1, podmínky úniku v případě nebezpečí BD1, povaha zpracovaných nebo skladovaných materiálů BE1, stavební materiál CA2, provedení budovy CB1 Vnější vlivy v prostorách sociálních zařízení a sprch: Prostory dle zón: zóna 3 - AD2, zóna 1 a 2 - AD4, zóna 0 - AD7 Osazení el. zařízení musí vyhovět ČSN Vnější vlivy byly stanoveny dle ČSN Stanovení základních charakteristik a ČSN Výběr a stavba elektrických zařízení. Kapitola 51: Všeobecné předpisy Prostory nebezpečné 1.4 Použité ČSN: Při vypracování projektové dokumentace byly použity platné předpisy a ČSN, zvláště řada Silnoproudá elektroinstalace: Elektroinstalace bude provedena kabely CYKY uloženými pod omítkou a datovými kabely v trubce pod omítkou. 2.1 Připojení objektu na elektrickou energii: Pro připojení objektu na elektrickou energii bude využita stávající přípojka NN.

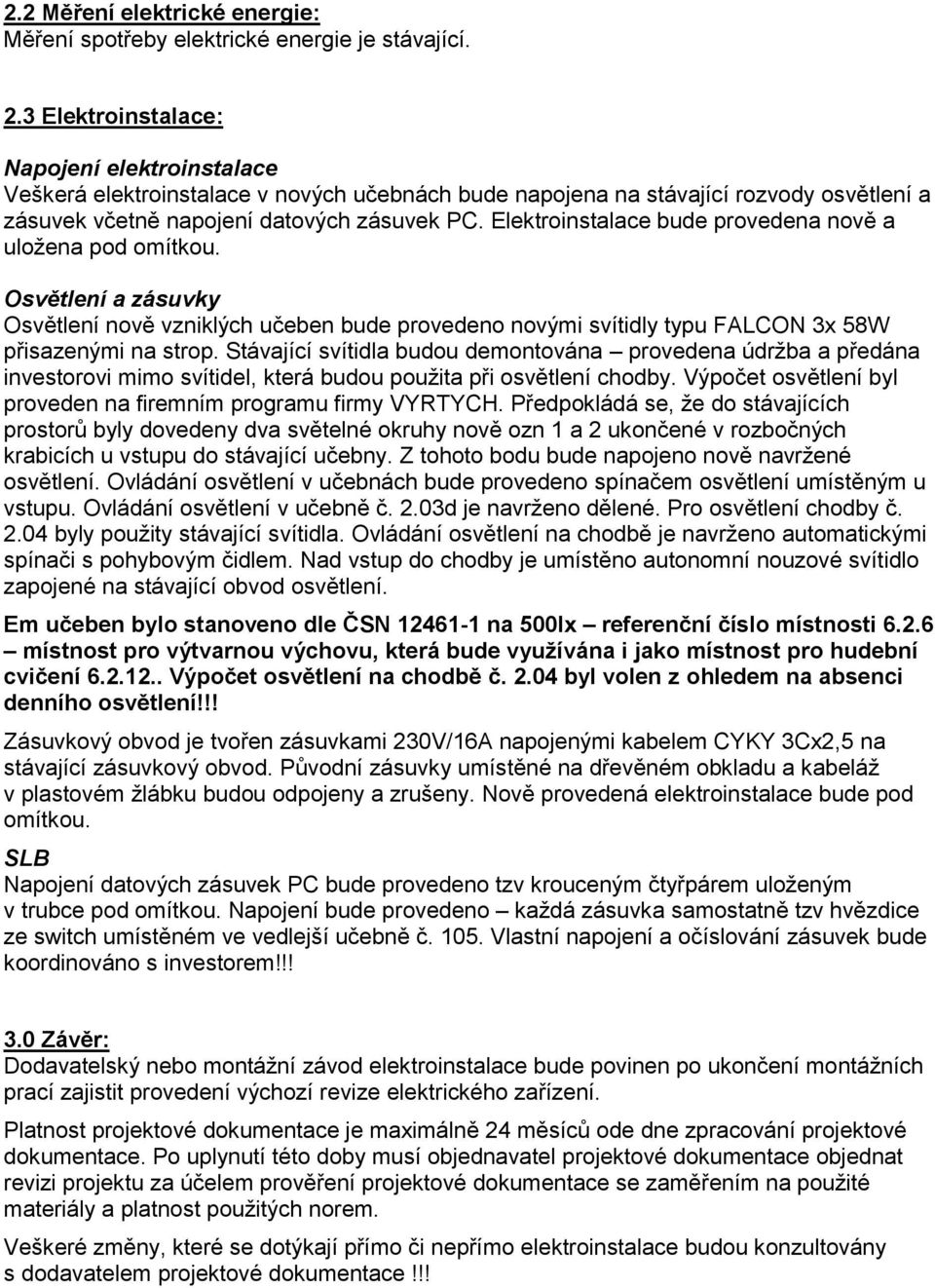

4 2.2 Měření elektrické energie: Měření spotřeby elektrické energie je stávající. 2.3 Elektroinstalace: Napojení elektroinstalace Veškerá elektroinstalace v nových učebnách bude napojena na stávající rozvody osvětlení a zásuvek včetně napojení datových zásuvek PC. Elektroinstalace bude provedena nově a uložena pod omítkou. Osvětlení a zásuvky Osvětlení nově vzniklých učeben bude provedeno novými svítidly typu FALCON 3x 58W přisazenými na strop. Stávající svítidla budou demontována provedena údržba a předána investorovi mimo svítidel, která budou použita při osvětlení chodby. Výpočet osvětlení byl proveden na firemním programu firmy VYRTYCH. Předpokládá se, že do stávajících prostorů byly dovedeny dva světelné okruhy nově ozn 1 a 2 ukončené v rozbočných krabicích u vstupu do stávající učebny. Z tohoto bodu bude napojeno nově navržené osvětlení. Ovládání osvětlení v učebnách bude provedeno spínačem osvětlení umístěným u vstupu. Ovládání osvětlení v učebně č. 2.03d je navrženo dělené. Pro osvětlení chodby č byly použity stávající svítidla. Ovládání osvětlení na chodbě je navrženo automatickými spínači s pohybovým čidlem. Nad vstup do chodby je umístěno autonomní nouzové svítidlo zapojené na stávající obvod osvětlení. Em učeben bylo stanoveno dle ČSN na 500lx referenční číslo místnosti místnost pro výtvarnou výchovu, která bude využívána i jako místnost pro hudební cvičení Výpočet osvětlení na chodbě č byl volen z ohledem na absenci denního osvětlení!!! Zásuvkový obvod je tvořen zásuvkami 230V/16A napojenými kabelem CYKY 3Cx2,5 na stávající zásuvkový obvod. Původní zásuvky umístěné na dřevěném obkladu a kabeláž v plastovém žlábku budou odpojeny a zrušeny. Nově provedená elektroinstalace bude pod omítkou. SLB Napojení datových zásuvek PC bude provedeno tzv krouceným čtyřpárem uloženým v trubce pod omítkou. Napojení bude provedeno každá zásuvka samostatně tzv hvězdice ze switch umístěném ve vedlejší učebně č Vlastní napojení a očíslování zásuvek bude koordinováno s investorem!!! 3.0 Závěr: Dodavatelský nebo montážní závod elektroinstalace bude povinen po ukončení montážních prací zajistit provedení výchozí revize elektrického zařízení. Platnost projektové dokumentace je maximálně 24 měsíců ode dne zpracování projektové dokumentace. Po uplynutí této doby musí objednavatel projektové dokumentace objednat revizi projektu za účelem prověření projektové dokumentace se zaměřením na použité materiály a platnost použitých norem. Veškeré změny, které se dotýkají přímo či nepřímo elektroinstalace budou konzultovány s dodavatelem projektové dokumentace!!!

5 D Rozpočet

6 D Výkaz výměr
