1 Přehled výrobků

2 Přehled výrobků Silové kabely pro pevné uložení CYKY 450/750 V in. 40 C Kabely s PVC izolací a PVC pláště. Pro pevné uložení v otevřené prostoru, v zei a v betonu. Také pro vnitřní instalace a instalace pod oítkou. CYKYLo 450/750 V in. 40 C Instalační plochý vodič. Pro instalace pod oítkou a do lišt. 1 CYKY 0,6/1 kv in. 40 C Kabely s PVC izolací a PVC pláště. Pro pevné uložení v zei nebo na vzduchu podle HD 516 S2. 1 AYKY 0,6/1 kv in. 40 C Kabely s PVC izolací a PVC pláště. Pro pevné uložení v zei nebo na vzduchu podle HD 516 S2. NYM (N)YM 300/500 V in. 40 C Kabely s PVC izolací a PVC pláště. Pro pevné uložení v suché nebo vlhké prostředí nebo pod oítkou. NYY NAYY 0,6/1 kv in. 40 C Kabely s PVC izolací a PVC pláště. Pro pevné venkovní uložení v suché nebo vlhké prostředí, vodě, betonu. NYCWY FKKJ MCMK EKKJ 0,6/1 kv in. 40 C Silové kabely s PVC izolací a PVC pláště, stíněné (koncentrický vodič). Kabely jsou určeny pro pevné uložení do zeě, kanálů. Koncentrický vodič slouží jako stínění nebo jako ochranný vodič. VULTO b 0,6/1 kv in. 40 C VULT b 0,6/1 kv in. 40 C Silové kabely se stínění, s XLPE izolací a PVC pláště (koncentrický vodič). Pro pevné uložení v suché nebo vlhké prostředí, v otevřené prostoru v zei nebo pod oítkou. Dále v případech, kde je požadavek odstínění kabelu. Silové kabely s XLPE izolací a PVC pláště. Pro pevné uložení v suché nebo vlhké prostředí, v otevřené prostoru v zei nebo pod oítkou. VULTFLEX b 0,6/1 kv in. 40 C ax. +80 C Silové kabely s XLPE izolací a PVC pláště s odolností vůči šíření plaene. Pro pevné uložení v suché nebo vlhké prostředí. Možnost použití v nepříznivých podínkách, jako vyšší okolní teplota a v kabelových svazcích. SE-N1XE-U/- R/-AS 0,6/1 kv in. 40 C Zení silový kabel. Pro pevnou instalaci v otevřené prostoru, venku, v trubkách, v zei a ve vodě. Nevhodný pro ístnosti, kde ůže dojít k explozi. Zvlášť vhodný pro zaorávání.

3 Silové kabely pro pevné uložení 1-AXKY (AXPK/AXMK) 0,6/1 kv in. 40 C Zení silový kabel s hliníkovýi žilai a XLPE izolací. Pro pevné uložení ve vnitřních a venkovních prostorách a v zei. 1 AES 0,6/1 kv in. 40 C Saonosné vodiče s PE izolací. Pro pevné uložení na vzduchu podle HD 516 S2. 1 AXS 0,6/1 kv in. 40 C Saonosné vodiče s XLPE izolací. Pro pevné uložení na vzduchu podle HD 516 S2. AMKA 0,6/1 kv in. 40 C Saonosný závěsný svazek vodičů. Pro venkovní rozvody jako součást systéu AMKA. Nosné lano slouží jako zenící vodič. Kabel ůže ít ještě jeden vodič na přání pro pouliční osvětlení. EMC LINE 1 kv Cu, Al 0,6/1 kv in. 40 C Bezhalogenový kabel pro vnitřní a vnější použití, nedýivý, se zvýšenou odolností proti korozivitě plynů. Silové vodiče CY CYA 450/750 V 300/500 V 450/750 V in. 40 C po dohodě lze dodat i v 90 C provedení PVC izolované jednožilové vodiče pro vnitřní vedení se zlepšenýi vlastnosti při protahování instalačníi trubkai a stabilnějšíi barvai. V suché prostředí pro pevné uložení v potrubí a pod oítkou, pro přístrojové vedení a rozvodné stanice. CYY 450/750 V in. 40 C Silový vodič pro pevné uložení, se zvýšenou tloušťkou izolace. Zlepšené vlastnosti při protahování instalačníi trubkai a stabilnější barvy. Pro pevné uložení v suché prostředí v potrubí a pod oítkou, pro přístrojové vedení a rozvodné stanice. H05V K, H05V U H07V K, H07V U H07V-R 300/500 V 450/750 V in. 40 C PVC izolované jednožilové vodiče pro vnitřní vedení. V suché prostředí pro pevné uložení v potrubí a pod oítkou, pro přístrojové vedení a rozvodné stanice. H07Z1-K; H07Z1-U; H07Z1-R H07Z-K; H07Z-U; H07Z-R 450/750 V in. 40 C in. 40 C Bezhalogenové izolované jednožilové vodiče pro vnitřní vedení. V suché prostředí pro pevné uložení v potrubí a pod oítkou, pro přístrojové vedení a rozvodné stanice. strana 2/3

4 Přehled výrobků Silové vodiče H05V2 K H05V2 U H07V2 K H07V2 U H07V2-R 300/500 V 450/750 V in. 15 C PVC izolované jednožilové vodiče pro vnitřní vedení. V suché prostředí pro pevné uložení v potrubí a pod oítkou, pro přístrojové vedení a rozvodné stanice. H03VVH2 F CYLY (H03VV F) CYSY (H05VV F) 300/300 V 300/500 V in. 25 C Ploché PVC plášťované vodiče. PVC izolované a PVC plášťované vodiče. V suché prostředí pro nízké a střední echanické naáhání k pohyblivý přívodů. CQLQ (H03V2V2 F) CQSQ (H05V2V2 F) 300/500 V in. 25 C Ploché PVC plášťované vodiče. PVC izolované a PVC plášťované vodiče. V suché prostředí pro nízké a střední echanické naáhání k pohyblivý přívodů. CMSM (YSLY JZ) 300/500 V in. 25 C Silové vodiče s PVC izolací a PVC pláště. Pohyblivé přívody pro eletrické stroje a zařízení. LSS (SCY) 80/100 V in. 25 C Plochá dvojlinka (reproduktorová šňůra). PVC izolace v barevné nebo transparentní provedení. CYH (H03VH2-F) 300/300 V in. 25 C Plochá dvojlinka (reproduktorová šňůra). PVC izolace v barevné provedení. Zejéna na přívody k alý světelný zdrojů. Saonosné závěsné kabely typu PAS 22-PAS 35-PAS 12,7/22 kv (ax. 25 kv) 20/35 kv (ax. 40,5 kv) in. 40 C Vysokonapěťové izolované vodiče s elektrovodný jádre z Al slitiny, s izolací z XLPE. Vodiče jsou určeny pro venkovní vedení, zejéna v ístech, kde vedení prochází ísty s větší výskyte stroů nebo ísty s většíi plochai lesů.

5 Saonosné závěsné kabely typu PAS SAX-W (PAS-W) 12/20 kv in. 40 C ax. +80 C Závěsné izolované vodiče. Pro instalaci na stožáry jako součást systéu PAS. Bezhalogenové kabely se zvýšenou odolností proti šíření plaene Draka Firex Protech Evolution RZ1-K 3G10 Firex Protech Evolution RZ1-K 0,6/1 kv pro pevné uložení: in. 40 C in. 5 C Bezhalogenový, oheň retardující kabel s vyšší stupně flexibility pro vnitřní i vnější instalace v prostorách vyžadující požární bezpečnost. N2XH 1 CXKH R (N2XH, HULT, HULTFLEX) 0,6/1 kv pro pevné uložení: in. 30 C in. 5 C ax. +50 C Bezhalogenové kabely se zvýšenou odolností proti šíření plaene. Vhodné do suchého i okrého prostředí i pro venkovní aplikace, avšak ne pro příé uložení do zeě nebo do vody. Bezhalogenové ohniodolné kabely NHXH FE180/E30 1-CHKH V 180/P30-R (NHXH FE180/E30) 0,6/1 kv in. 30 C Bezhalogenové kabely ohniodolné. Vhodné do suchého i okrého prostředí i pro venkovní aplikace, avšak ne pro příé uložení do zeě nebo do vody. NHXH FE180/E90 1-CHKH V180/P90-R (NHXH FE180/E90) 0,6/1 kv in. 30 C Bezhalogenové kabely ohniodolné. Vhodné do suchého i okrého prostředí i pro venkovní aplikace, avšak ne pro příé uložení do zeě nebo do vody. Výtahové kabely H05VVH6-F 05ZZH6-F (bezhalogenové) 300/500 V in. 5 C Výtahový kabel plochý. Doporučené pro instalace, kde visutá délka nepřesahuje 35 a rychlost pohybu nepřesahuje 1,6 /s. strana 4/5

6 Přehled výrobků Pryžové kabely haronizované DRAKAFLEX DRAKAFLEX H05RR-F DRAKAFLEX H05RR-F 300/500 V in. 25 C Haronizovaný kabel s pryžovou izolací. Pro šňůrová vedení, pohyblivé přívody spotřebičů a zařízení pro střední echanická naáhání v prostředí obyčejné, studené i horké, vlhké i okré. DRAKAFLEX H05RN-F DRAKAFLEX H05RN F 300/500 V in. 25 C Haronizovaný kabel s pryžovou izolací. Pro šňůrová vedení, pohyblivé přívody spotřebičů a zařízení pro střední echanická naáhání v prostředí obyčejné, studené i horké, vlhké i okré. Vodiče H05RN F odolávají ztížený kliatický podínká i olejů. DRAKAFLEX H07RN-F DRAKAFLEX H07RN F 450/750 V in. 25 C Haronizovaný kabel s pryžovou izolací. Pro šňůrová vedení, pohyblivé přívody spotřebičů a zařízení pro střední echanická naáhání ve stavebnictví, zeědělství, pro velké echanické naáhání, v prostředí obyčejné, studené, horké, vlhké, ve vodě. Vodiče H07RN-F odolávají ztížený kliatický podínká i olejů. H01N2-D H01N2-E 100 V pro pevné uložení in. 40 C ax. +85 C in. 25 C ax. +85 C Svařovací kabel s pryžovou izolací dle DIN VDE. Ohebný napájecí kabel pro svařovací zařízení v průyslu. Kabel je vysoce odolný proti echanickéu zatížení, oleji a je saozhášivý. Vhodný pro použití ve venkovní prostředí a v suchých a vlhkých prostorách. Pryžové kabely haronizované DRAKAFLEX speciální varianty DRAKAFLEX RAINBOW 450/750 V in. 25 C Kabely s barevný provedení vnějšího pláště. Zákazník á ožnost volby zabarvení, ale také individuálního potisku vnějšího pláště. DRAKAFLEX AQUA H07RN8-F AQUA do pitné vody AQUA do pitné vody plochý 450/750 V ve vodě ax. +40 C, na vzduchu in. 50 C ve vodě ax. +40 C, na vzduchu in. 50 C Kabely speciálně navržené pro použití ve vodě (pitná i užitková) až do hloubky 100. Tyto kabely ohou být použity také v suchých, vlhkých, nebo okrých prostorách i ve venkovní prostředí. DRAKAFLEX LIGHTING 450/750 V in. 25 C Kabely navržené pro iluinační řetězce. Obdélníkový příčný profil uožňuje snadné a rychlé upevnění kolíkového připojení.

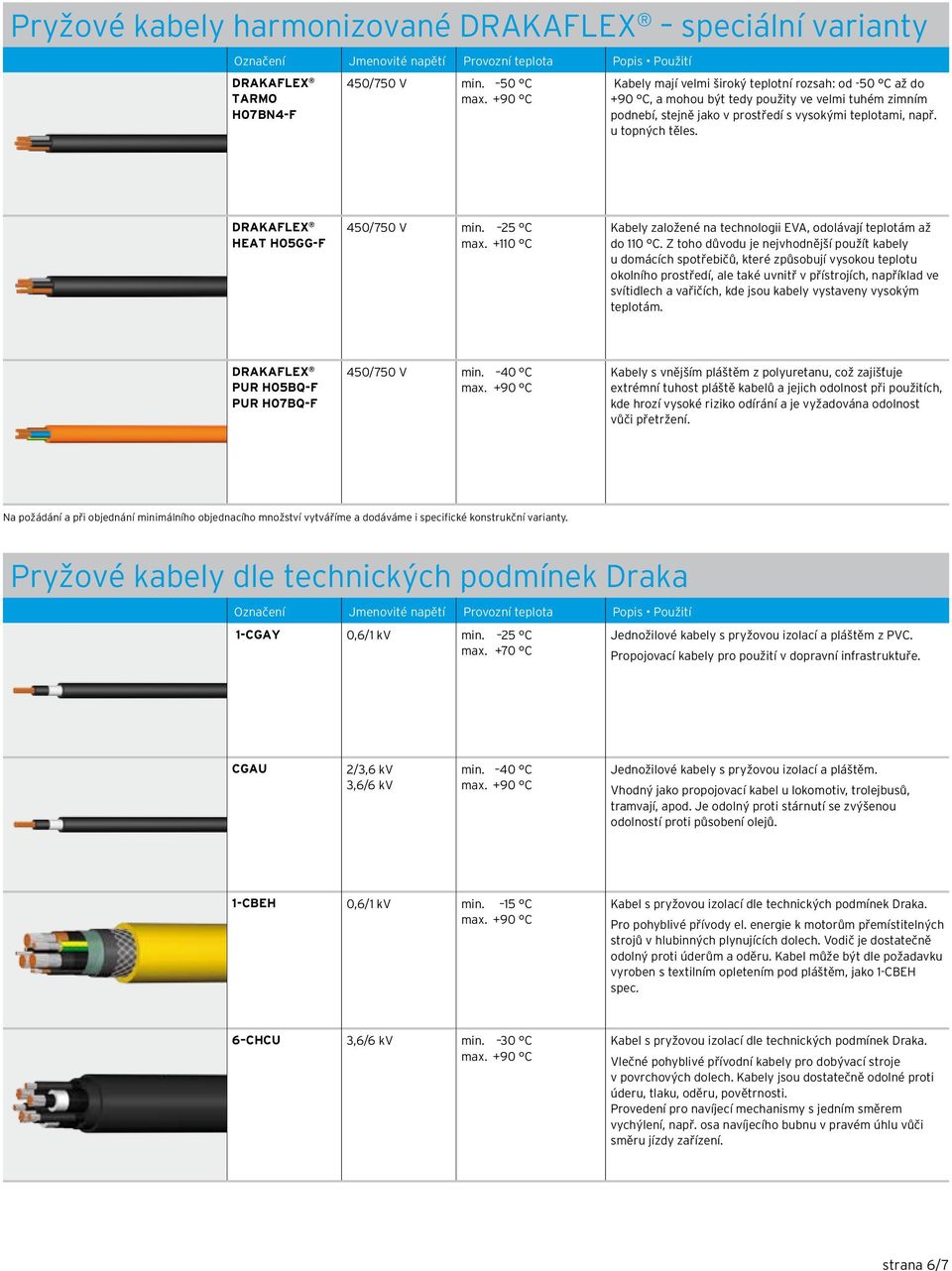

7 Pryžové kabely haronizované DRAKAFLEX speciální varianty DRAKAFLEX TARMO H07BN4-F 450/750 V in. 50 C Kabely ají veli široký teplotní rozsah: od -50 C až do +90 C, a ohou být tedy použity ve veli tuhé ziní podnebí, stejně jako v prostředí s vysokýi teplotai, např. u topných těles. DRAKAFLEX HEAT H05GG-F 450/750 V in. 25 C ax C Kabely založené na technologii EVA, odolávají teplotá až do 110 C. Z toho důvodu je nejvhodnější použít kabely u doácích spotřebičů, které způsobují vysokou teplotu okolního prostředí, ale také uvnitř v přístrojích, například ve svítidlech a vařičích, kde jsou kabely vystaveny vysoký teplotá. DRAKAFLEX PUR H05BQ-F PUR H07BQ-F 450/750 V in. 40 C Kabely s vnější pláště z polyuretanu, což zajišťuje extréní tuhost pláště kabelů a jejich odolnost při použitích, kde hrozí vysoké riziko odírání a je vyžadována odolnost vůči přetržení. Pryžové kabely dle technických podínek Draka 1-CGAY 0,6/1 kv in. 25 C Jednožilové kabely s pryžovou izolací a pláště z PVC. Propojovací kabely pro použití v dopravní infrastruktuře. CGAU 2/3,6 kv 3,6/6 kv in. 40 C Jednožilové kabely s pryžovou izolací a pláště. Vhodný jako propojovací kabel u lokootiv, trolejbusů, travají, apod. Je odolný proti stárnutí se zvýšenou odolností proti působení olejů. 1-CBEH 0,6/1 kv in. 15 C Kabel s pryžovou izolací dle technických podínek Draka. Pro pohyblivé přívody el. energie k otorů přeístitelných strojů v hlubinných plynujících dolech. Vodič je dostatečně odolný proti úderů a oděru. Kabel ůže být dle požadavku vyroben s textilní opletení pod pláště, jako 1-CBEH spec. 6 CHCU 3,6/6 kv in. 30 C Kabel s pryžovou izolací dle technických podínek Draka. Vlečné pohyblivé přívodní kabely pro dobývací stroje v povrchových dolech. Kabely jsou dostatečně odolné proti úderu, tlaku, oděru, povětrnosti. Provedení pro navíjecí echanisy s jední sěre vychýlení, např. osa navíjecího bubnu v pravé úhlu vůči sěru jízdy zařízení. strana 6/7

8 Přehled výrobků Pryžové kabely dle technických podínek Draka 6 CHCU TT 6 CHCU TTAR 3,6/6 kv in. 30 C ax. +80 C Kabel s pryžovou izolací dle technických podínek Draka. Pro připojení pohyblivých velkostrojů jako jsou bagry a zakladače v důlní prostředí, při vysoké echanické zatížení. Provedení 6-CHCU TT s torzní ochranou je konstruováno pro navíjecí echanisy s různýi sěry vychýlení, např. osa navíjecího bubnu ve sěru jízdy zařízení. TTAR červený plášť, zvýšená odolnost proti echanickéu poškození. 6 CHCU KON 3,6/6 kv in. 30 C ax. +80 C Kabel s pryžovou izolací dle technických podínek Draka. Vlečné a pohyblivé přívodní kabely pro dobývací stroje, bagry, přeístitelná a pohyblivá zařízení v povrchových a hlubinných dolech, loech a ražbách tunelů, při vysoké echanické naáhání. 35 CHVU 35 CHVU-AR 20/35 kv in. 30 C Kabel s pryžovou izolací dle technických podínek Draka. Vlečný pohyblivý kabel pro napájení důlních velkostrojů v povrchových dolech. Kabel je dostatečně odolný proti úderu, tlaku, oděru, povětrnosti. AR červený plášť, zvýšená odolnost proti echanickéu poškození. 1 CHBU 3 CHBU 6 CHBU 0,6/1 kv 1,8/3 kv 3,6/6 kv in. 40 C Kabel s pryžovou izolací dle technických podínek Draka. Propojovací vodiče se zvýšenou odolností proti povětrnostní vlivů, odírání a působení otorové nafty. 10 CHKCU 22-CHKCU 35 CHKCU 6/10 kv 12,7/22 kv 20/35 kv in. 35 C Kabel s pryžovou izolací dle technických podínek Draka. Kabely jsou určeny pro pevné i pohyblivé uložení v sítích se jenovitý napětí 10/22/35 kv. Dovolený poloěr ohybu je pětinásobek průěru kabelu; při teplotách pod 20 C je dovolený poloěr ohybu desetinásobek průěru kabelu. Kabely jsou zejéna vhodné pro použití v kopaktních kioskových trafostanicích. Konstrukční varianty: Pro konstrukční varianty 10-CHKCU a 35-CHKCU je nutno respektovat iniální objednací nožství.

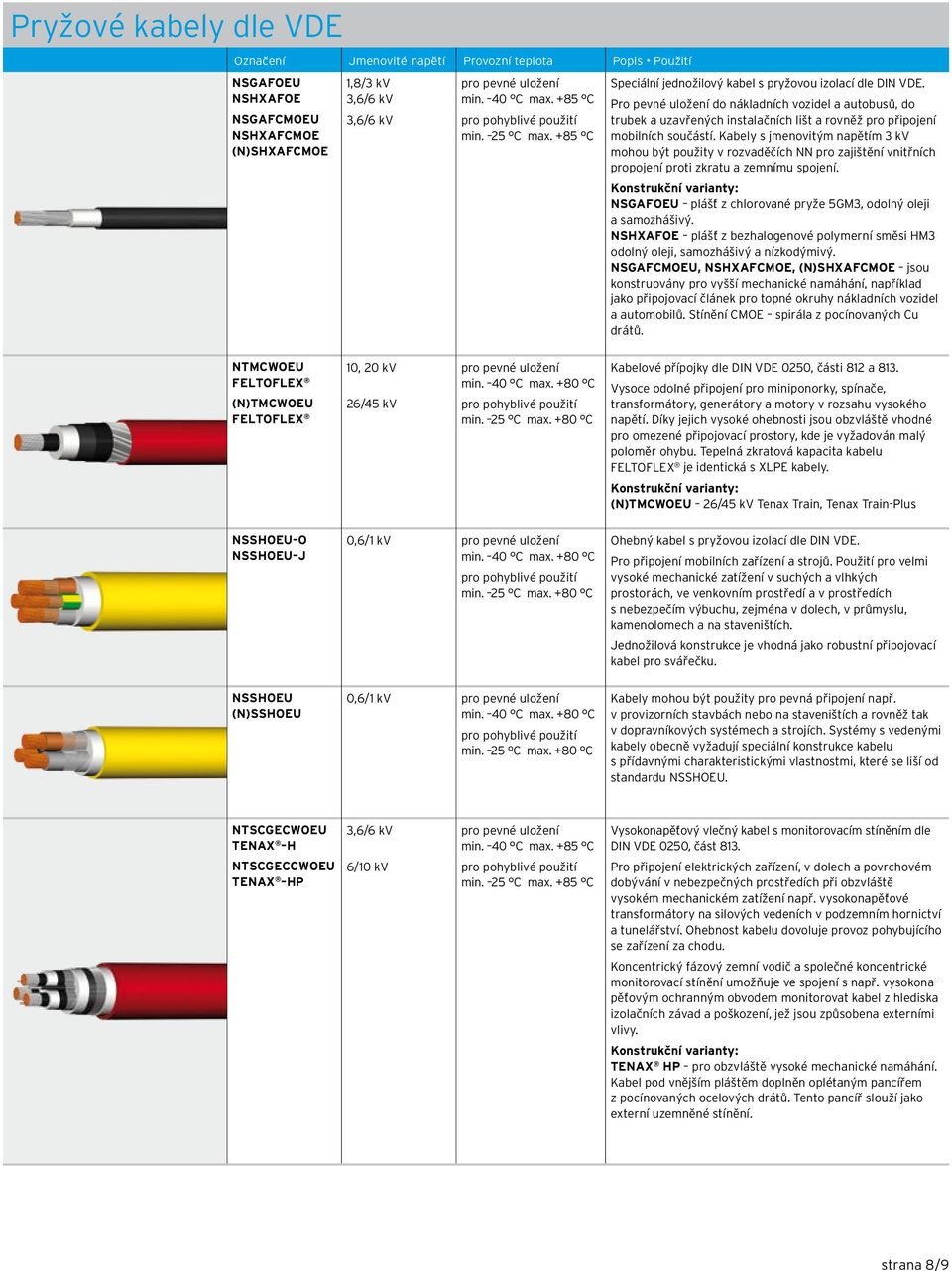

9 Pryžové kabely dle VDE Nsgafoeu 1,8/3 kv pro pevné uložení Speciální jednožilový kabel s pryžovou izolací dle DIN VDE. nshxafoe 3,6/6 kv in. 40 C ax. +85 C nsgafcoeu nshxafcoe (n)shxafcoe 3,6/6 kv in. 25 C ax. +85 C Pro pevné uložení do nákladních vozidel a autobusů, do trubek a uzavřených instalačních lišt a rovněž pro připojení obilních součástí. Kabely s jenovitý napětí 3 kv ohou být použity v rozvaděčích NN pro zajištění vnitřních propojení proti zkratu a zeníu spojení. Konstrukční varianty: NSGAFOEU plášť z chlorované pryže 5GM3, odolný oleji a saozhášivý. NSHXAFOE plášť z bezhalogenové polyerní sěsi HM3 odolný oleji, saozhášivý a nízkodýivý. NSGAFCMOEU, NSHXAFCMOE, (N)SHXAFCMOE jsou konstruovány pro vyšší echanické naáhání, například jako připojovací článek pro topné okruhy nákladních vozidel a autoobilů. Stínění CMOE spirála z pocínovaných Cu drátů. NTMCWOEU FELTOFLEX (N)TMCWOEU FELTOFLEX 10, 20 kv 26/45 kv pro pevné uložení in. 40 C ax. +80 C in. 25 C ax. +80 C Kabelové přípojky dle DIN VDE 0250, části 812 a 813. Vysoce odolné připojení pro iniponorky, spínače, transforátory, generátory a otory v rozsahu vysokého napětí. Díky jejich vysoké ohebnosti jsou obzvláště vhodné pro oezené připojovací prostory, kde je vyžadován alý poloěr ohybu. Tepelná zkratová kapacita kabelu FELTOFLEX je identická s XLPE kabely. Konstrukční varianty: (N)TMCWOEU 26/45 kv Tenax Train, Tenax Train-Plus NSSHOEU O NSSHOEU J 0,6/1 kv pro pevné uložení in. 40 C ax. +80 C in. 25 C ax. +80 C Ohebný kabel s pryžovou izolací dle DIN VDE. Pro připojení obilních zařízení a strojů. Použití pro veli vysoké echanické zatížení v suchých a vlhkých prostorách, ve venkovní prostředí a v prostředích s nebezpečí výbuchu, zejéna v dolech, v průyslu, kaenoloech a na staveništích. Jednožilová konstrukce je vhodná jako robustní připojovací kabel pro svářečku. NSSHOEU (N)SSHOEU 0,6/1 kv pro pevné uložení in. 40 C ax. +80 C in. 25 C ax. +80 C Kabely ohou být použity pro pevná připojení např. v provizorních stavbách nebo na staveništích a rovněž tak v dopravníkových systéech a strojích. Systéy s vedenýi kabely obecně vyžadují speciální konstrukce kabelu s přídavnýi charakteristickýi vlastnosti, které se liší od standardu NSSHOEU. NTSCGECWOEU TENAX H NTSCGECCWOEU TENAX HP 3,6/6 kv 6/10 kv pro pevné uložení in. 40 C ax. +85 C in. 25 C ax. +85 C Vysokonapěťový vlečný kabel s onitorovací stínění dle DIN VDE 0250, část 813. Pro připojení elektrických zařízení, v dolech a povrchové dobývání v nebezpečných prostředích při obzvláště vysoké echanické zatížení např. vysokonapěťové transforátory na silových vedeních v podzení hornictví a tunelářství. Ohebnost kabelu dovoluje provoz pohybujícího se zařízení za chodu. Koncentrický fázový zení vodič a společné koncentrické onitorovací stínění uožňuje ve spojení s např. vysokonapěťový ochranný obvode onitorovat kabel z hlediska izolačních závad a poškození, jež jsou způsobena externíi vlivy. Konstrukční varianty: TENAX HP pro obzvláště vysoké echanické naáhání. Kabel pod vnější pláště doplněn oplétaný pancíře z pocínovaných ocelových drátů. Tento pancíř slouží jako externí uzeněné stínění. strana 8/9

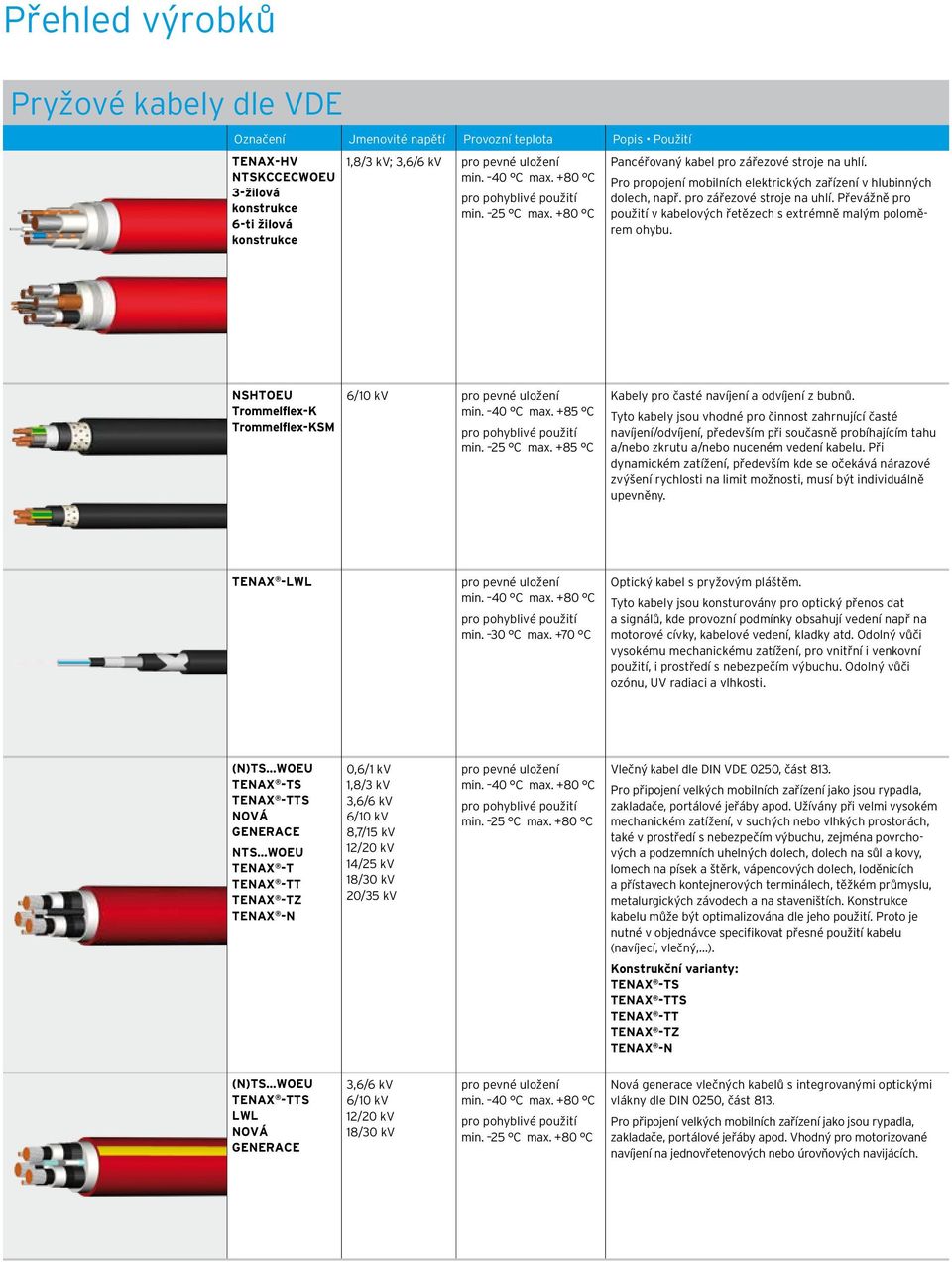

10 Přehled výrobků Pryžové kabely dle VDE TENAX-HV 1,8/3 kv; 3,6/6 kv pro pevné uložení Pancéřovaný kabel pro zářezové stroje na uhlí. NTSKCCECWOEU in. 40 C ax. +80 C Pro propojení obilních elektrických zařízení v hlubinných 3-žilová dolech, např. pro zářezové stroje na uhlí. Převážně pro konstrukce in. 25 C ax. +80 C použití v kabelových řetězech s extréně alý poloěre ohybu. 6-ti žilová konstrukce NSHTOEU Troelflex-K Troelflex-KSM 6/10 kv pro pevné uložení in. 40 C ax. +85 C in. 25 C ax. +85 C Kabely pro časté navíjení a odvíjení z bubnů. Tyto kabely jsou vhodné pro činnost zahrnující časté navíjení/odvíjení, předevší při současně probíhající tahu a/nebo zkrutu a/nebo nucené vedení kabelu. Při dynaické zatížení, předevší kde se očekává nárazové zvýšení rychlosti na liit ožnosti, usí být individuálně upevněny. TENAX -LWL pro pevné uložení in. 40 C ax. +80 C in. 30 C Optický kabel s pryžový pláště. Tyto kabely jsou konsturovány pro optický přenos dat a signálů, kde provozní podínky obsahují vedení např na otorové cívky, kabelové vedení, kladky atd. Odolný vůči vysokéu echanickéu zatížení, pro vnitřní i venkovní použití, i prostředí s nebezpečí výbuchu. Odolný vůči ozónu, UV radiaci a vlhkosti. (N)TS...WOEU TENAX -TS TENAX -TTS Nová generace NTS...WOEU TENAX -T TENAX -TT TENAX -TZ TENAX -N 0,6/1 kv 1,8/3 kv 3,6/6 kv 6/10 kv 8,7/15 kv 12/20 kv 14/25 kv 18/30 kv 20/35 kv pro pevné uložení in. 40 C ax. +80 C in. 25 C ax. +80 C Vlečný kabel dle DIN VDE 0250, část 813. Pro připojení velkých obilních zařízení jako jsou rypadla, zakladače, portálové jeřáby apod. Užívány při veli vysoké echanické zatížení, v suchých nebo vlhkých prostorách, také v prostředí s nebezpečí výbuchu, zejéna povrchových a podzeních uhelných dolech, dolech na sůl a kovy, loech na písek a štěrk, vápencových dolech, loděnicích a přístavech kontejnerových terinálech, těžké průyslu, etalurgických závodech a na staveništích. Konstrukce kabelu ůže být optializována dle jeho použití. Proto je nutné v objednávce speci fikovat přesné použití kabelu (navíjecí, vlečný, ). Konstrukční varianty: TENAX -TS TENAX -TTS TENAX -TT TENAX -TZ TENAX -N (N)TS...WOEU TENAX -TTS LWL NOVÁ GENERACE 3,6/6 kv 6/10 kv 12/20 kv 18/30 kv pro pevné uložení in. 40 C ax. +80 C in. 25 C ax. +80 C Nová generace vlečných kabelů s integrovanýi optickýi vlákny dle DIN 0250, část 813. Pro připojení velkých obilních zařízení jako jsou rypadla, zakladače, portálové jeřáby apod. Vhodný pro otorizované navíjení na jednovřetenových nebo úrovňových navijácích.

11 Pryžové kabely dle VDE NTS...WOEU TENAX -TT LWL 0,6/1 kv, 1,8/3 kv, 3,6/6 kv, 6/10 kv, 8,7/15 kv, 12/20 kv, 14/25 kv, 18/30 kv, 20/35 kv pro pevné uložení in. 40 C ax. +80 C in. 25 C ax. +80 C Vlečný kabel s integrovanýi optickýi vlákny dle DIN VDE 250, část 813. Pro připojení velkých obilních zařízení jako jsou rypadla, zakladače, portálové jeřáby apod. Vhodný pro otorizované navíjení na jednovřetenových nebo úrovňových navijácích. TMP-NSSHOEU TMP-NTSWOEU TENAX -TMP 0,6/1 kv 1,8/3 kv 3,6/6 kv pro pevné uložení in. 40 C ax. +80 C in. 25 C ax. +80 C Ponorný kabel dle DIN VDE 0250, části 812 a 813 o jenovité napětí do 6 kv. Pro připojení elektrických provozních zařízení v průyslové vodě, zejéna pro ponorná čerpadla. Třížilové kabely bez zeních žil se používají ta, kde stoupačka slouží jako zení vodič. Konstrukční varianty: TMP-NSSHOEU ají žlutý vnější plášť z chlorované pryžové sěsi 5GM5, odolný oděru, natržení a oleji, saozhášivý. TMP-NTSWOEU ají červený vnější plášť z chlorované pryžové sěsi 5GM3, odolný oleji, saozhášivý. Speciální konstrukce na vyžádání, např. pancéřované vysokonapěťové kabely pro použití v pobřežních vrtacích strojích a pro extréní hloubky ponoření až do NGFLGOEU 300/500 V pro pevné uložení in. 40 C ax. +85 C in. 35 C ax. +85 C Plochý polychloroprenový kabel podle DIN VDE 0250, část 809, UL Style Kontrolní kabely pro vedení energie, předevší jako zdvihadlo transportních systéů a obráběcích strojů při střední echanické naáhání. Vhodné pro použití v suché, vlhké a okré (i otevřené) prostředí, kde je požadována odolnost vůči olejů, astnotá a cheickéu působení. Kabely pro solární elektrárny DRAKAFLEX SUN BETAX LSHF DRAKA SUNFLEX 1,8 kv ss 1,8 kv ss in. 40 C ax C in. 40 C ax C Kabely pro solární elektrárny. Použití: kabely pro propojení solárních panelů a invertorů vhodné pro použití v nízkonapěťových instalacích do 2 kv ss vhodné pro vnitřní i venkovní použití DRAKA CYKY 1 kv ss in. 35 C SUN Kabely pro solární elektrárny Použití: kabely pro instalace ezi spojovací boxe a převodníke napětí a ta, kde je požadavek na vyšší tepelnou odolnost vhodný pro vnitřní i vnější instalace pro DC napětí DRAKA CYKY SUN PREMIUM 1 kv ss in. 35 C ax C Kabely pro solární elektrárny. Použití: pro kabelové instalace ezi spojovací boxe a převodníke napětí a v ístech s extréníi nároky na tepelnou odolnost vhodný pro vnitřní i vnější instalace pro DC napětí strana 10/11

12 Přehled výrobků Kabely pro větrné elektrárny WINDFLEX Windflex 1 kv UL (H)07RN-F DATAX LiHCH 6 x 0,25 2 WINDFLEX Společnost Draka Kabely, s.r.o. nabízí široký sortient kabelů, které jsou navrženy pro použití ve větrných elektrárnách. Tyto kabely splňují přísné požadavky energetických nore a jejich vynikající vlastnosti byly ověřeny praxí. Podrobné údaje o nabízené sortientu včetně technické specifikace vá poskytnou pracovníci obchodního oddělení Draka Kabely, s.r.o na telefonní čísle Windflex LSOH 1 kv UL (H)07RN-F (N)TSCGEHXOEU Datové kabely UC Cat.5e U/UTP Datový instalační kabel 100 Ω ISO/IEC Cat.5e. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; UC300 S24 Cat.5e F/UTP Datový kabel 100 Ω ISO/IEC Cat.5e. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; UC300 HS24 Cat.5e SF/UTP Datový kabel 100 Ω ISO/IEC Cat.5e. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T UC Cat.5e U/UTP (Cu vodič lanovaný) Datový kabel 100 Ω ISO/IEC Cat.5e. Terciár IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T;. UC300 S26 Cat.5e F/UTP (Cu vodič lanovaný) Datový kabel 100 Ω ISO/IEC Cat.5e. Terciár IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T;. UC300 HS26 Cat.5e SF/UTP (Cu vodič lanovaný) Datový kabel 100 Ω ISO/IEC Cat.5e. Terciár IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T;

13 Datové kabely UC Cat.6 U/UTP Datový instalační kabel 100 Ω ISO/IEC Cat.6. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; UC400 S23 Cat.6 U/FTP Datový kabel 100 Ω ISO/IEC Cat.6. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; UC400 HS23 Cat.6 S/FTP Datový kabel 100 Ω ISO/IEC Cat.6. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; UC400 SS23 Cat.6 S/FTP Datový kabel 100 Ω ISO/IEC Cat.6. IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T UC Cat.6 U/UTP Patch (Cu vodič lanovaný) Datový kabel 100 Ω ISO/IEC Cat.6. Pracovní a propojovací kabel IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T UC400 S27 Cat.6 U/FTP (Cu vodič lanovaný) Datový kabel 100 Ω ISO/IEC Cat.6. Terciár IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T UC Cat.6a U/UTP Datový kabel 100 Ω ISO/IEC Cat.6. IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T IEEE MB; ISDN; FDDI; ATM UC500 AS23 Cat.6A Datový kabel 100 Ω ISO/IEC Cat.6A. IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T UC500 S23 Cat.6A U/FTP Datový kabel 100 Ω ISO/IEC Cat.6A. IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T IEEE MB; ISDN; FDDI; ATM strana 12/13

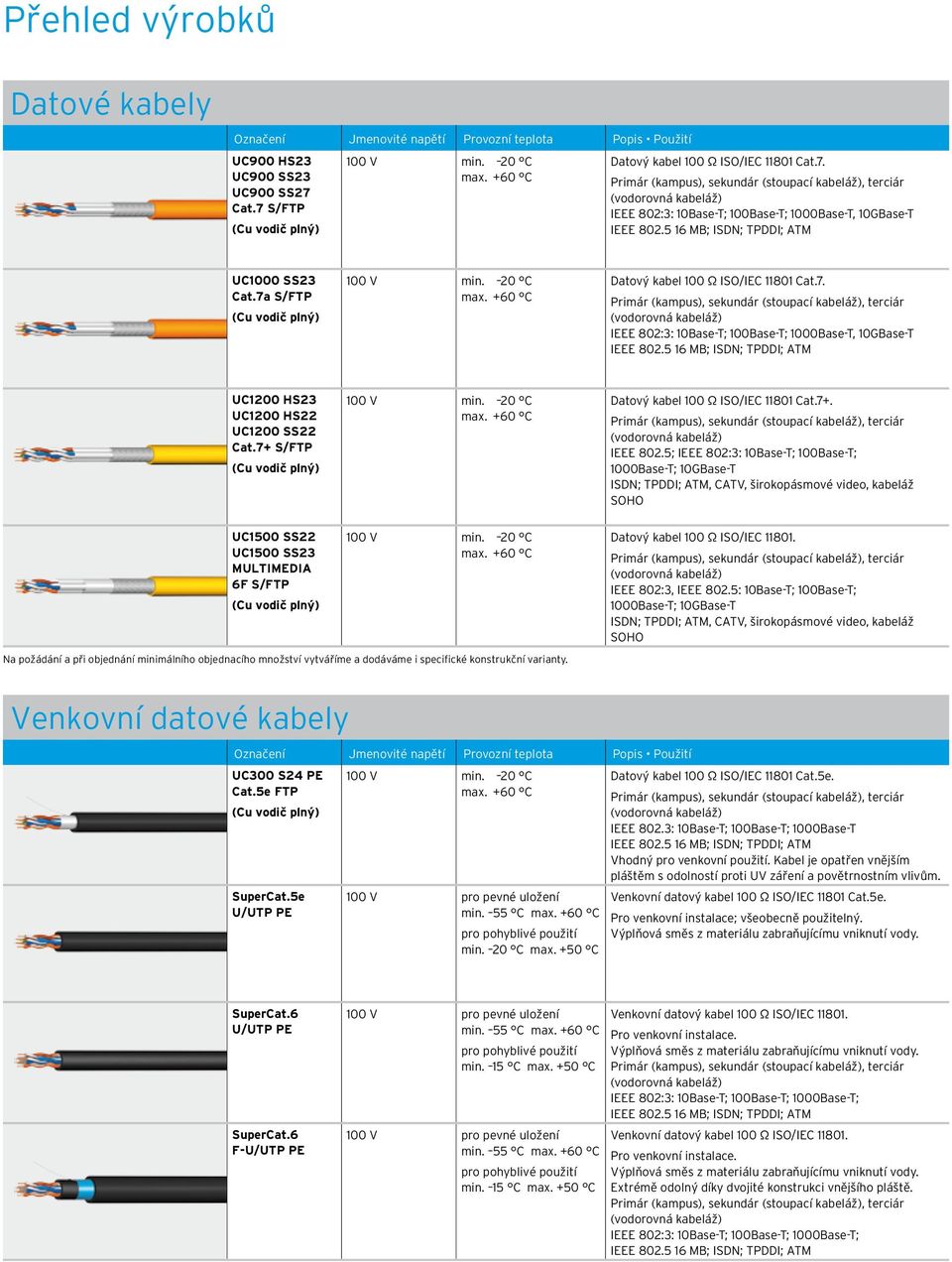

14 Přehled výrobků Datové kabely UC900 HS23 Datový kabel 100 Ω ISO/IEC Cat.7. UC900 SS23 UC900 SS27 Cat.7 S/FTP IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T, 10GBase-T UC1000 SS23 Cat.7a S/FTP Datový kabel 100 Ω ISO/IEC Cat.7. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T, 10GBase-T UC1200 HS23 UC1200 HS22 UC1200 SS22 Cat.7+ S/FTP Datový kabel 100 Ω ISO/IEC Cat.7+. IEEE 802.5; IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T ISDN; TPDDI; ATM, CATV, širokopásové video, kabeláž SOHO UC1500 SS22 UC1500 SS23 MULTIMEDIA 6F S/FTP Datový kabel 100 Ω ISO/IEC IEEE 802:3, IEEE 802.5: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T ISDN; TPDDI; ATM, CATV, širokopásové video, kabeláž SOHO Venkovní datové kabely UC300 S24 PE Cat.5e FTP Datový kabel 100 Ω ISO/IEC Cat.5e. IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T Vhodný pro venkovní použití. Kabel je opatřen vnější pláště s odolností proti UV záření a povětrnostní vlivů. SuperCat.5e U/UTP PE 100 V pro pevné uložení in. 55 C in. 20 C ax. +50 C Venkovní datový kabel 100 Ω ISO/IEC Cat.5e. Pro venkovní instalace; všeobecně použitelný. Výplňová sěs z ateriálu zabraňujícíu vniknutí vody. SuperCat.6 U/UTP PE SuperCat.6 F-U/UTP PE 100 V pro pevné uložení in. 55 C in. 15 C ax. +50 C 100 V pro pevné uložení in. 55 C in. 15 C ax. +50 C Venkovní datový kabel 100 Ω ISO/IEC Pro venkovní instalace. Výplňová sěs z ateriálu zabraňujícíu vniknutí vody. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; Venkovní datový kabel 100 Ω ISO/IEC Pro venkovní instalace. Výplňová sěs z ateriálu zabraňujícíu vniknutí vody. Extréě odolný díky dvojité konstrukci vnějšího pláště. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T;

15 Venkovní datové kabely SuperCat V pro pevné uložení Datový kabel 100 Ω ISO/IEC S/FTP LSHF in. 40 C in. 10 C ax. +50 C Pro vnitřní i vnější instalace. Výplňová sěs z ateriálu zabraňujícíu vniknutí vody. IEEE 802:3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T Sdělovací kabely JYTY 250 V in. 30 C Kabely pro řídící a autoatizační systéy elektráren. Pro pevné spojení signálních a ovládacích přístrojů a zařízení v elektrárnách. SYKFY 250 V in. 25 C Vnitřní sdělovací kabely Pro vnitřní rozvody ve sdělovací technice, v telekounikacích. DATAX YY (LiYY) DATAX YCY (LiYCY) DATAX PAR DATAX PAR POS 250 V 250 V 30 V 300 V in. 5 C ax. +80 C in. 5 C Kabely pro přenos dat, signální a kontrolní. Stíněný flexibilní kabel pro přenos dat, přenos analogových nebo digitálních signálů v průyslových podnicích, pro ěřící zařízení v prostorách s elektrický šue, propojování počítačů, elektronických přístrojů atd. CATV-Drop-Cable 1,13/4,8 F PVC ax. 75 V in. 40 C Koaxiální kabel 1,13 / 4,8 F PVC. Vnitřní kabel pro systéy CATV. KLVMAAM KLVMAM ax. 75 V in. 5 C Instalační kabely pro ústředny se stíněnýi páry. Kabeláž digitálních ústředen a zařízení PCM. JAMAK ax. 75 V in. 5 C NOMAK ax. 75 V in. 5 C Kabely pro přenos digitálního a analogového signálu. Použití: pevné vnitřní instalace - autoatizace přístrojová technika řízení technologických procesů zvukové systéy vhodný pro připojovací systé MaxiTeripoint Vhodný zejéna pro přenos digitálního a analogového signálu s nízkou úrovní. Konstrukce poskytuje vynikající ochranu proti elektroagnetickéu rušení. Kabel pro přístrojovou techniku. Použití: pevné vnitřní instalace autoatizace přístrojová technika řízení technologických procesů vhodný pro připojovací systé MaxiTeripoint strana 14/15

16 Přehled výrobků Kabely pro vysoké napětí s XLPE izolací AXEKCY AXEKVCE AXEKVCEY AVXEKVCVE CXEKCY CXEKVCE CXEKVCEY CVXEKVCVE 6/10 kv 12,7/22 kv 20/35 kv 6/10 kv 12,7/22 kv 20/35 kv in. 20 C Vysokonapěťové kabely s Al (Cu) jádry, XLPE izolací, Cu stínění, PVC, PE nebo PE+PVC pláště dle PNE. Kabely v základní provedení jsou určeny pro pevné uložení na vzduchu. Kabely v provedení s částečnou zábranou pronikání vody je ožné použít pro pevné uložení ve vzduchu a v zei. Do okrého prostředí (stříkající voda, skapávající, přechodné zaplavení, trvale okrá půda) lze použít kabel vodotěsný. NA2XSY NA2XS(F)2Y NA2XS(F)2YY NA(F)2XS(FL)2Y N2XSY N2XS(F)2Y N2XS(F)2YY N(F)2XS(FL)2Y 6/10 kv 12,7/22 kv 20/35 kv 6/10 kv 12,7/22 kv 20/35 kv in. 20 C Vysokonapěťové kabely s Al (Cu) jádry, XLPE izolací, Cu stínění, PVC, PE nebo PE+PVC pláště dle VDE nory. Kabely v základní provedení jsou určeny pro pevné uložení na vzduchu. Kabely v provedení s částečnou zábranou pronikání vody je ožné použít pro pevné uložení ve vzduchu a v zei. Do okrého prostředí (stříkající voda, skapávající, přechodné zaplavení, trvale okrá půda) lze použít kabel vodotěsný. Autovodiče FLRY A, B ax. 80 V in. 40 C Autovodiče s PVC izolací. FLRY/0,1 ax C FLY (FLK) in. 25 C Pro rozvod elektroinstalace v autoobilech a dopravních prostředcích. FLRY A, B/SL ax. 80 V in. 40 C ax C Twistované autovodiče. Pro rozvod elektroinstalace v autoobilech a dopravních prostředcích. FLRYWYW 001 FLYY 85 ax. 80 V in. 25 C ax C Mnohožilové autovodiče. Pro rozvody el. instalace v dopravních prostředcích.

17 Nabízíe nejširší ožnosti balení na trhu <<< Balení pro výrobky: CYKY, NYM, (N)YM, H03VVH2-F, H05VV F, H05V-U, H07V-U, H05V K, H07V K, H05V2-K, H07V2-K >>> Balení pro výrobky: CYY, CYKYLo, CYKY, H07V U, H05V K, H07V K do průřezu 6 2 <<< Balení pro výrobky: CYKY, CYKYLo CY, CYA, CYY >>> Balení pro výrobky: kabely vysokého napětí, důlní kabely <<< Balení pro výrobky: CYKY, NYM, NYY, H03VV F, H05VV F, YSLY JZ, H03VVH2 F >>> Balení pro výrobky: CYKY, CYKYLo, NYY, NYM, JYTY, 1-CYKY, 1-AYKY, H05RR F, H07RN F, H05VV F, YSLY JZ, H05V K, H07V K od 400 >>> Boxed wire na vyžádání Balení pro výrobky: autovodiče, CYY, H05V K, H07V K do průřezu 6 2 <<< >>> Možnost balení i na kovové bubny pro výrobky: kabely vysokého napětí, 1 kv kabely strana 16/17

18 Přehled výrobků Silové kabely typ výrobku kruh kruh EURO paleta buben cívka hotnost kg/k CYKY 2 x 1, x 1, x 1, x 1, x 1, x 1, x 1, x 2, x 2, x 2, x 2, x 2, x 2, x x x x x x x x x x x CYKYLo 2 x 1, x 1, x 2, x 1, x 1, x 2, x 2, NYM/(N)YM 3 x 1, x 1, x 1, x 2, x 2, x 2, x x x x

19 Silové kabely typ výrobku kruh kruh EURO paleta 5 x x x NYY 5 x 2, x x x x x x NYY 4 x x x x CY ( H05V-U) 0, , CY (H07V-U) 1, , CYY 1, , buben cívka hotnost kg/k Silové vodiče typ výrobku kruh kruh EURO paleta deopack hotnost kg/k CYA (H05V-K) 0,5 100, ,75 100, , CYA (H07V-K) 1,5 100, , Délkové i váhové údaje uvedené v tabulkách jsou pouze inforativní. strana 18/19

20 Přehled výrobků Silové vodiče typ výrobku kruh kruh EURO paleta cívka 500 cívka 600 cívka 750 buben 800 hotnost kg/k CYLY (H03VV-F) 2 x 0, x 0, x 0, x 0, x 0, x 0, CYSY (H05VV-F) 2 x 0, x x 1, x 2, x 0, x x x 1, CYSY (H05VV-F) 3 x 2, x 0, x x 1, x 2, x x 0, x x 1, x 2, x YSLY 2 x 0, x x 0, x 0, x x 1, x 2, x 0, x 0, x x 1, H03VVH2 F 2 x 0, Délkové i váhové údaje uvedené v tabulkách jsou pouze inforativní.

21 Značení vodičů barvai dle ČSN ed. 2 (HD 308 S2:2001) typ výrobku silové kabely bez ochranného vodiče pro pevné uložení silové kabely s ochranný vodiče pro pevné uložení počet žil pís. kód 2 O 3-O *)3 4-O 5-O >5-O 3-J 4-J *)4 5-J >5-J ochranný vodič PE střední vodič N fázová žíla L/L 1 číslované žíly číslované žíly fázová žíla L/L 2 fázová žíla L 3 typ výrobku haronizované flexibilní kabely typu H flexibilní kabely národní typ A počet žil pís. kód 2 X 3-G 4-G *)4-G 5-G >5-G 3-X *)3 4-X 5-X >5-X ochranný vodič PE střední vodič N fázová žíla L/L 1 číslované žíly číslované žíly fázová žíla L/L 2 fázová žíla L 3 *) Jen pro určité aplikace, nutno uvést v objednávce. Kabely Draka, Vaše jistota: špičková kvalita výrobků (ateriály, tloušťky, sloupatelnost) díky laserový ěřidlů na našich výrobních linkách áte jistotu: 100 zaplacených =/ 96 dodaných* ekologické výrobky (DOP free = výrobky bez ftalátů)* * platí pro vybraný sortient technická podpora (řešení na íru dle Vašich potřeb) elektronická kounikace a EDI (rychlost, spolehlivost) bezkonkurenční dodávková spolehlivost a flexibilita strana 20/21

22 Návin na dřevěných bubnech a jednocestných překližkových cívkách průěr kabelu průěr cívky D () průěr bubnu D ()

23 EN ISO 9001, EN ISO strana 22/23

24 To nejlepší pro Vaši energii The best for your energy PL CZ Velké Meziříčí SK HU SLO RO HR BIH YU BG MK AL Draka Kabely, s.r.o. Třebíčská 777 / Velké Meziříčí Česká republika cz-draka@draka.co Zastoupení - Slovensko / Sales office - Slovakia sk-draka@draka.co Zastoupení - Polsko / Sales office - Poland pl-draka@draka.co Zastoupení - Maďarsko / Sales office - Hungary hu-draka@draka.co Zastoupení - Ruunsko / Sales office - Roania ro-draka@draka.co Zastoupení - Srbsko / Sales office - Serbia srb-draka@draka.co Cena 14, Kč
