1 Fakulta strojní VŠB-TUO Přednáška č.1 Normalizace a promítání

2 Technická normalizace je strategický nástroj. Pokud ho podnik využívá, přináší mu úspěch na trhu, v opačném případě se setká s neúspěchem

3 Normalizace je činnost, kterou se zavádějí ustanovení pro všeobecné a opakované použití, zaměřená na dosažení optimálního stupně uspořádání v dané souvislosti s ohledem na aktuální nebo potenciální problémy (Důležitým přínosem normalizace je zlepšení vhodnosti výrobků, procesů a služeb pro zamýšlené účely, předcházení překážkám obchodu a usnadnění technické spolupráce.) Definice z normy ČSN EN ( ) Normalizace a souvisící činnosti Všeobecný slovník

4 Tvorba národní technické normy 1. Popud k vytvoření technické normy může vyjít od jakékoliv organizace (z průmyslu, zkušeben a dalších organizací). 2. Návrh je nutno notifikovat u příslušné evropské normalizační organizace (CEN, CENELEC nebo ETSI). Ta informuje ostatní NNO a vyžádá si od nich jejich stanovisko. 3. V jednodušším případě se norma projedná na národní úrovni jako národní norma, je-li o téma větší zájem a o připomínkování normy projeví zájem větší počet států, pak se norma zpracovává na evropské úrovni jako evropská norma. Je zapotřebí si uvědomit, že každá národní norma může být překážkou volného pohybu zboží, osob a služeb, což je v rozporu se základními principy Evropské unie.

5 Zákon 22/97 Sb., o technických požadavcích na výrobky 4 České technické normy (1) Česká technická norma je dokument schválený pověřenou právnickou osobou ( 5) pro opakované nebo stálé použití, vytvořený podle tohoto zákona a označený písmenným označením ČSN, jehož vydání bylo oznámeno ve Věstníku Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví (dále jen "Věstník Úřadu"). Česká technická norma není obecně závazná. (2) Název česká technická norma a písmenné označení ČSN nesmějí být použity k označení jiných dokumentů. (3) Česká technická norma poskytuje pro obecné a opakované používání pravidla, směrnice nebo charakteristiky činností nebo jejich výsledků zaměřené na dosažení optimálního stupně uspořádání ve vymezených souvislostech.

6 Normalizační dokumenty a jejich označování Co je technická norma? Norma je dokument vytvořený na základě konsenzu a schválený uznaným orgánem, poskytující pro obecné a opakované používání pravidla, směrnice nebo charakteristiky činností nebo jejich výsledků a zaměřený na dosažení optimálního stupně uspořádání v dané souvislosti Normy mají vycházet z ustálených výsledků vědy, techniky a praxe a mají být zaměřeny na podporování optimálních společenských přínosů.

7 Normalizační dokumenty a jejich označování České normativní dokumenty Česká technická norma (ČSN) dokument schválený a vydaný jako národní norma národním normalizačním orgánem, dostupný veřejnosti Technická normalizační informace (TNI) dokument, který obsahuje: technické údaje, které ještě nemají předpoklad zpracování na úrovni normy (kde však z různých důvodů existuje perspektivní, nikoliv okamžitá možnost vydání normy) nebo jsou do nich převzaty některé osvědčené údaje ze zrušených ČSN, jejichž zachování a využití (po případné aktualizaci) je účelné; dokument se označuje TNI; evropské a mezinárodní dokumenty (např. technická zpráva, pokyn ISO/IEC, PAS, CWA), které nelze vydat jako ČSN vzhledem k jejich informativnímu charakteru; dokumenty se označují zkratkou TNI doplněnou označením přejímaného dokumentu.

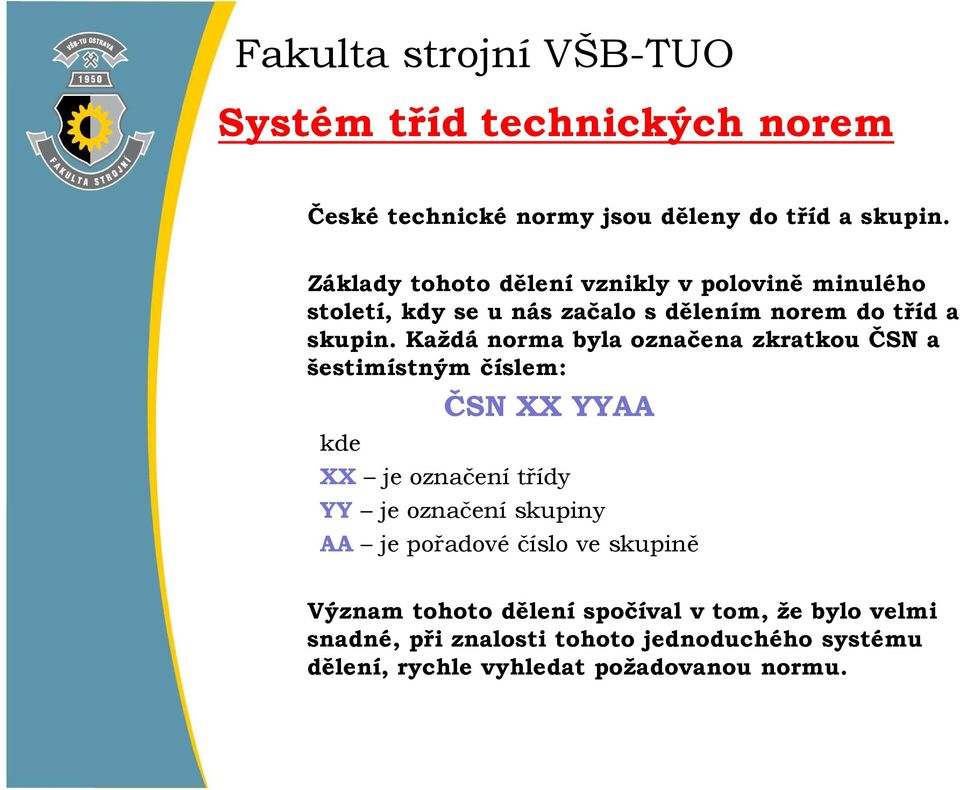

8 Systém tříd technických norem České technické normy jsou děleny do tříd a skupin. Základy tohoto dělení vznikly v polovině minulého století, kdy se u nás začalo s dělením norem do tříd a skupin. Každá norma byla označena zkratkou ČSN a šestimístným číslem: kde ČSN XX YYAA XX je označení třídy YY je označení skupiny AA je pořadové číslo ve skupině Význam tohoto dělení spočíval v tom, že bylo velmi snadné, při znalosti tohoto jednoduchého systému dělení, rychle vyhledat požadovanou normu.

9 Systém tříd technických norem V současné době se u nás stále používá dřívější zažité rozdělení norem ve formě tzv. třídicího znaku. Každá norma na titulní straně kromě označení normy (např. ČSN EN ISO 9001) má uveden pod tímto označením tzv. třídicí znak šestimístné číslo, které normu zatřiďuje do soustavy norem. Při hledání konkrétní normy je možno využívat pro vyhledávání v současných databázích norem zadání třídicího znaku 2, 3 nebo 4 prvních čísel. V mezinárodních databázích (ale i v našich) je možné použít i vyhledávání podle mezinárodního klasifikačního systému ICS (International Classification for Standards). ICS XX.YYY.AA XX je označení třídy YYY je označení skupiny AA je označení podskupiny

10 Třídy technických norem pro strojírenství Třídy, které obsahují normy pro strojírenství, jsou: Třída Obsah 41 Oceli materiálové listy 42 Ocelové materiály výrobky z oceli a jejich technické dodací předpisy, odlitky, zkoušení kovů, litiny Hliník, měď, zinek, nikl a jejich slitiny, olovo a cín a jejich slitiny Ušlechtilé kovy zlato, stříbro, platina a jejich slitiny 02 Strojní součásti: šrouby, matice, podložky a závlačky, vruty, čepy, kolíky, nýty, pera, kolíky, hřebíky, spony na hadice, klínové řemeny, ložiska a další 03 Převodovky 22 Nářadí (vrtáky, výstružníky, frézy, nože na kovy, brusivo) 23 Nářadí (kladiva, klíče) 01 Obecná třída: Statistika a statistické přejímky (01 02), vibrace a rázy (01 14), technická dokumentace a výkresy (01 3), závity (01 40), GPS, tolerance, zaměnitelnost ( )

11 Možnosti přístupu k normám V současné době je možný přístup k platným technickým normám dvěma způsoby: 1. Tradiční formou nákupu jednotlivých technických norem v papírové formě u distributorů technických norem (seznam je na webu 2. Moderní formou přístupu k elektronickým verzím norem využitím ČSN online přístup přes webové stránky tlačítko ČSN online v pravém horním rohu

12 Možnosti přístupu k normám

13 Vyhledávání norem

14

15 TECHNICKÁ DOKUMENTACE TD je soubor grafických, textových, případně dalších podkladů, které ve svém souhrnu umožňují postupně realizovat všechny fáze výroby určitého produktu. Součástí TD jsou provozní, montážní, opravárenské a revizní předpisy. TD členíme na: 1. výrobní dokumentaci (technologickou a konstrukční) 2. provozní dokumentaci (provozní podmínky, revizní a údržbové práce) 3. montážní dokumentace (u složitých montážních celků) 4. obchodně technická dokumentace (pro obchodní partnery, obsahuje základní technické parametry výrobku). Konstrukční dokumentace Konstrukční dokumentaci tvoří výkresy, výpočty, diagramy a schémata při jejichž tvorbě musí být dodržována určitá pravidla, aby součást byla nakreslena a jednoznačně určena tak, aby mohla být vyrobena kdekoli a splnila požadovanou funkci. Při kreslení musíme dodržovat technické normy.

16 Technické výkresy dělíme ve strojírenství takto: a) podle způsobu zhotovení: - náčrty zobrazení předmětu vyhotovené od ruky - originály - soubor originálních dat na originálním médiu - kopie reprodukce získaná rozmnožovací technikou ( může být zvětšením nebo zmenšením originálu) b) podle obsahu a účelu na: - výrobní výkresy součástí - výkresy sestavení (hl. a připojovací rozměry, pozice všech součástí) - montážní výkresy - výkresy polotovarů (odlitky, výkovky, svařence) - výkresy pomocné (pro přepravu) - výkresy základů - výkresy obrysové (pro výr. linky, ustavení jednotlivých strojů s připojovacími rozměry).

17 Pravoúhlé promítání Metoda odkazových šipek

18 Metoda promítání v 1. kvadrantu

19 Metoda promítání v 3. kvadrantu

20 Axonometrické promítání

21 Axonometrické promítání
