Zkus být stavařem. nivelák, stativ, měřičská lať, různě vysoké podložky A, B, C

Rozměr: px

Začít zobrazení ze stránky:

Download "Zkus být stavařem. nivelák, stativ, měřičská lať, různě vysoké podložky A, B, C"

Nikola Macháčková
před 8 lety
Počet zobrazení:

Zkus být stavařem I. Nivelace Komentář: Nivelací rozumíme vytyčování roviny a měření výškových rozdílů. Dost možná jste již při cestě kolem stavenišť zahlédli přístroj, který je pro nivelaci určený.

1 Zkus být stavařem I. Nivelace Komentář: Nivelací rozumíme vytyčování roviny a měření výškových rozdílů. Dost možná jste již při cestě kolem stavenišť zahlédli přístroj, který je pro nivelaci určený. Jedná se o tzv. nivelák. Je to zaměřovací dalekohled se záměrným křížem, otočný kolem svislé osy a upevněný na stativu. Jeho správná poloha se seřizuje pomocí integrované a přesné vodováhy. My si vyzkoušíme měření výškových rozdílů pomocí nivelačního přístroje a měřičské latě. nivelák, stativ, měřičská lať, různě vysoké podložky A, B, C 1. Pomocí šroubů vycentrujte vodováhu nivelačního přístroje, zaměřte měřičskou lať a zaostřete. 2. Proveďte odečet výšky z latě na každé ze tří podložek, rozmístěných v místnosti, přitom dejte pozor, abyste nepohnuli se stativem. 3. Výsledky zapište do tabulky a zamyslete se, jak byste postupovali v úpravách výšky (snížit/ponechat/zvýšit), pokud byste dostali za úkol připravit terén pro betonáž rovné podlahy a jakou podložku (její výšku) byste ponechali jako výchozí? Výsledky: Podložka Naměřená hodnota na lati (cm) Rozdíl oproti nejvyšší podložce (cm) Snížit/ponechat/zvýšit? O jakou výšku? (cm) A B C

My si vyzkoušíme měření výškových rozdílů pomocí nivelačního přístroje a měřičské latě. nivelák, stativ, měřičská lať, různě vysoké podložky A, B, C 1.

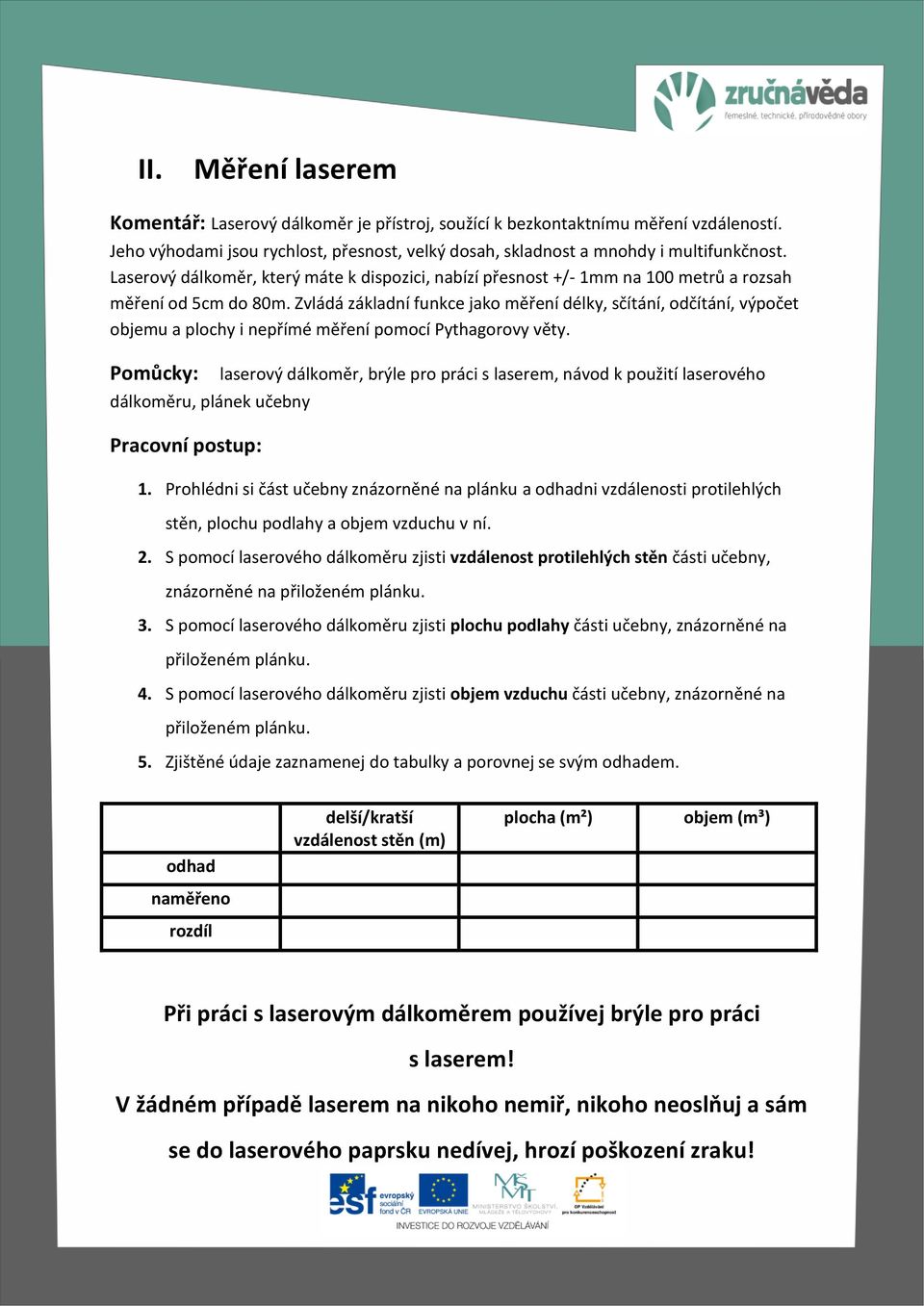

2 II. Měření laserem Komentář: Laserový dálkoměr je přístroj, soužící k bezkontaktnímu měření vzdáleností. Jeho výhodami jsou rychlost, přesnost, velký dosah, skladnost a mnohdy i multifunkčnost. Laserový dálkoměr, který máte k dispozici, nabízí přesnost +/- 1mm na 100 metrů a rozsah měření od 5cm do 80m. Zvládá základní funkce jako měření délky, sčítání, odčítání, výpočet objemu a plochy i nepřímé měření pomocí Pythagorovy věty. dálkoměru, plánek učebny laserový dálkoměr, brýle pro práci s laserem, návod k použití laserového 1. Prohlédni si část učebny znázorněné na plánku a odhadni vzdálenosti protilehlých stěn, plochu podlahy a objem vzduchu v ní. 2. S pomocí laserového dálkoměru zjisti vzdálenost protilehlých stěn části učebny, znázorněné na přiloženém plánku. 3. S pomocí laserového dálkoměru zjisti plochu podlahy části učebny, znázorněné na přiloženém plánku. 4. S pomocí laserového dálkoměru zjisti objem vzduchu části učebny, znázorněné na přiloženém plánku. 5. Zjištěné údaje zaznamenej do tabulky a porovnej se svým odhadem. odhad naměřeno rozdíl delší/kratší vzdálenost stěn (m) plocha (m²) objem (m³) Při práci s laserovým dálkoměrem používej brýle pro práci s laserem! V žádném případě laserem na nikoho nemiř, nikoho neoslňuj a sám se do laserového paprsku nedívej, hrozí poškození zraku!

Zvládá základní funkce jako měření délky, sčítání, odčítání, výpočet objemu a plochy i nepřímé měření pomocí Pythagorovy věty.

3 III. Vodováha Komentář: Základními pomůckami pro určení horizontální roviny jsou různé druhy vodovah, přičemž nejznámějšími jsou vodováhy bublinové. My se zde seznámíme i s hadicovou vodováhou, tzv. hadicovkou, pracujícím na principu spojených nádob. Existují i speciální vodováhy, které dokáží určit sklon nakloněné roviny. V následujícím cvičení si vyzkoušíte práci s bublinovou vodováhou, hadicovkou, s jejich použitím a výhodami i nevýhodami při přenášení dané výšky na delší vzdálenost. dlouhá bublinová vodováha, hadicová vodováha, dřevěné trámky, whiteboardy, terče, skládací metr 1. Na terči A je čarou vyznačena výška h (mm). Přeneste ji s pomocí dlouhé bublinové vodováhy na terč B tak, aby byla výsledná odchylka co nejmenší. Budete-li potřebovat tvořit značky na stěně, použijte prázdné terče jako podklad. Odchylku zjistíte tak, že změříte vzdálenost vámi přenesené výšky na terči B od podložky pod ním a obě výšky od sebe odečtete. 2. Přeneste výšku z terče A na terč B s pomocí hadicové vodováhy a zjistěte odchylku v tomto případě. Výsledky: odchylka při přenášení bublinovou vodováhou: odchylka při přenášení hadicovou vodováhou: mm mm Jakou vodováhu by bylo lépe používat pro delší vzdálenosti?... Co je zde příčinou větší odchylky u bublinové vodováhy?... Lze s hadicovou vodováhou provádět i přenášení výšky za roh?... Proč hadicová vodováha nefunguje, jsou-li její konce (ventily) uzavřeny?......

V následujícím cvičení si vyzkoušíte práci s bublinovou vodováhou, hadicovkou, s jejich použitím a výhodami i nevýhodami při přenášení dané výšky na delší vzdálenost.

4 IV. Bednění Komentář: Měli jste již možnost vidět betonáž v praxi? Pokud ano, pak jste si mohli všimnout jakéhosi ohrazení z prken, kovu, pryže a dalších materiálů, do kterého se lije beton jako do formy. Po ztvrdnutí betonu se tato forma, které se mezi stavaři říká bednění či šalunk, rozebere a na místě zůstanou hotové schody, sokly, sloupky, základy, zkrátka to, co jste si vybetonovali. Budete mít možnost vyzkoušet si stavbu bednění v následujícím cvičení. prkna na bednění, rozpěrky, péra, dřevěné klíny, krátká vodováha, schéma bednění, základní trám se zakončeními, kladivo 1. Na připravený trám přiložíme z obou stran bednění a péry je stáhneme k sobě. 2. Rozpěrky vzpříčíme uvnitř bednění (ne těsně pod jeho vršek, raději níže) a údery kladiva je dorovnáme tak, aby byly k bednění kolmo. Rozpěrky zajišťují, že se dřevěné bednění po stažení péry neprohne dovnitř. Zároveň mají přesně takovou délku, jakou má mít výsledný beton šířku, takto nám pomáhají hlídat požadovaný rozměr. 3. Vodováhou přeměříme, zda je vršek obou stran bednění v rovině jednak mezi sebou a jednak se zakončeními trámu. Pakliže tomu tak je, je bednění připraveno na vlití betonu. Samotnou betonáž ze zřejmých důvodů v našem programu provádět nebudeme. 4. Bednění se odstraňuje po bezpečném zatvrdnutí betonu. Tato doba se liší v závislosti na typu betonu a na počasí. Šalunk rozebereme tak, že uvolníme a odstraníme péra, sejmeme bednění. Rozpěrky zůstanou zabetonovány. Poznámka: Druhů bednění existuje více, my jsme se seznámili s jednoduchou variantou, která je vhodná pro betonáž s malým objemem betonu. Při práci s větším množstvím betonu je zapotřebí dalších prvků, které zajistí pevnost a nehybnost bednění (zápěrná prkna, armatura, rádlovací drát, svlaky,...)

Po ztvrdnutí betonu se tato forma, které se mezi stavaři říká bednění či šalunk, rozebere a na místě zůstanou hotové schody, sokly, sloupky, základy, zkrátka to, co jste si vybetonovali.

5 Jak vypadá bednění: Zápěrné prkno Svlak Rozpěrka Bočnice Armatura Rádlovací drát
