1 DÍLENSKÉ LISTY TESAŘ TECHNOLOGIE 1 TECHNOLOGIE 2 TECHNOLOGIE 3 STAVEBNÍ KONSTRUKCE Název a adresa školy: Střední odborné učiliště stavební Pardubice s. r. o., Černá za Bory 110, Pardubice Autor: Ing. Jiří Jirout Název projektu: Inovace odborné výuky odborných oborů Číslo projektu: CZ.1.07/1.1.28/

2 DÍLENSKÝ LIST ČÍSLO 1 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE

3 DÍLENSKÝ LIST ČÍSLO 2 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Srazy čelné Srazy bočné

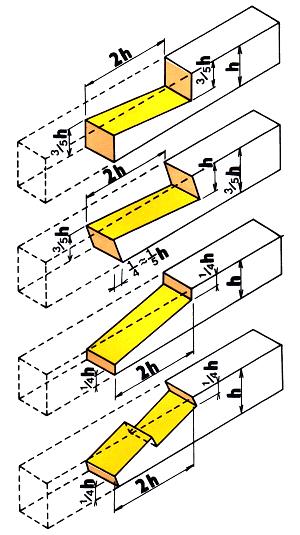

4 DÍLENSKÝ LIST ČÍSLO 3 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Plátování rovné plátování šikmé

5 DÍLENSKÝ LIST ČÍSLO 4 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Plátování s příložkami

6 DÍLENSKÝ LIST ČÍSLO 5 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Přeplátování

7 DÍLENSKÝ LIST ČÍSLO 6 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Lípnutí

8 DÍLENSKÝ LIST ČÍSLO 7 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Zapuštění

9 DÍLENSKÝ LIST ČÍSLO 8 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Zadrápnutí s čepem

10 DÍLENSKÝ LIST ČÍSLO 9 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Čepování

11

12 DÍLENSKÝ LIST ČÍSLO 10 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Kampování Osedlání

13 DÍLENSKÝ LIST ČÍSLO 11 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Srazy deskového řeziva Překládání

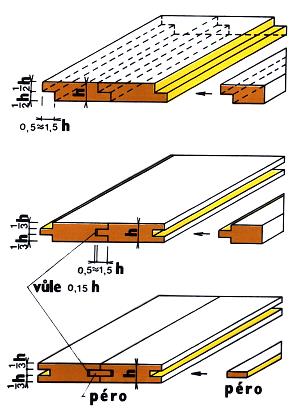

14 DÍLENSKÝ LIST ČÍSLO 12 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Drážkování

15 DÍLENSKÝ LIST ČÍSLO 13 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Zubování

16 DÍLENSKÝ LIST ČÍSLO 14 Proveďte dle tohoto dílenského listu: TESAŘSKÉ SPOJE Dřevěné kolíky a hmoždíky Svlaky a okrajnice

17 DÍLENSKÝ LIST ČÍSLO 15 Proveďte dle tohoto dílenského listu: DŘEVĚNÝ ROŠT Únosnost roštu vyrobeného ze dvou trámů je 4 x větší, než když se trámy volně položí na sebe., Sestrojte model dřevěného roštu v měřítku 1 : 5 dle rozměrů na obrázku. Spojení trámů je provedeno pomocí kramlí. Vzepětí roštu je 1/300 rozpětí roštu.

18 DÍLENSKÝ LIST ČÍSLO 16 Proveďte dle tohoto dílenského listu: ROŠTOVÝ NOSNÍK SPOJENÝ POMOCÍ SVORNÍKŮ Sestrojte model roštového nosníku. Spojení trámů v roštu může být provedeno dvojím způsobem: f/ tupým bočním srazem g/ spojení trámů ozuby Délka ozubu se počítá z výšky roštu a je v rozmezí 1 1,5 výšky a hloubka ozubu roštu je 0,1 výšky roštu. Světlé rozpětí je až mm, tloušťka roštového nosníku činí až 600 mm.

19 DÍLENSKÝ LIST ČÍSLO 17 Proveďte dle tohoto dílenského listu: DVOJITÉ VĚŠADLO Sestrojte model dvojitého věšadla v měřítku 1:50. Světlé rozpětí je mm a výška věšadla je mm. Pro spojení vazního trámu a vzpěry použijte šikmo-čelné čepování s jednoduchým zapuštěním. Pro spojení sloupků (věšáků) s vazním trámem použijte střední úplně neprocházející čepování. Pro spojení pozednice a vazního trámu použijte jednostranné kampování.

20 DÍLENSKÝ LIST ČÍSLO 18 Proveďte dle tohoto dílenského listu: HRUBÁ TESAŘSKÁ ZÁRUBEŇ Sestrojte model hrubé tesařské zárubně v měřítku 1 : 5 dle uvedených rozměrů. Ze spojů použijte čep střední rovný procházející oboustranně odsazený.

21 DÍLENSKÝ LIST ČÍSLO 19 Proveďte dle tohoto dílenského listu: KOMÍNOVÁ VÝMĚNA Sestrojte komínovou výměnu v měřítku 1:1 dle uvedeného schématu: Osová vzdálenost středu stropnic od sebe je 900 mm. Rozměr stropnic je 18/24 cm. Minimální vzdálenost výměnných stropnic a komínové výměny od zdiva musí být 50 mm. Délka uložení stropnic ve zdivu se řídí podle hloubky traktu a je od 100 mm až do 300 mm.

22 DÍLENSKÝ LIST ČÍSLO 20 Proveďte dle tohoto dílenského listu: LAŤOVÉ SVLAKOVÉ DVEŘE Sestrojte laťové svlakové dveře dle výkresu v poměru 1:1. Pro spojení vzpěry a paždíku použijte spoje lípnutím. Paždíky jsou spojeny s latěmi pomocí spojovacích prostředků.

23 DÍLENSKÝ LIST ČÍSLO 21 Proveďte dle tohoto dílenského listu: PRACOVNÍ LAVICE Sestrojte pracovní lavici do prádelny dle uvedeného schématu v měřítku 1:1. K výrobě použijte hraněné smrkové řezivo tloušťky 35 a 20 mm. Pracovní deska má tloušťku 35 mm. Nohy lavice mají tloušťku 20 mm. Nohy jsou připojeny průběžným čepováním do desky pracovního stolu.

24 DÍLENSKÝ LIST ČÍSLO 22 Proveďte dle tohoto dílenského listu: ŠIKMOČELNÉ ZAPUŠTĚNÍ S ČEPEM Sestrojte v měřítku 1:1 spoj, který se používá u komínových výměn. Rozměry trámů jsou 180/240 mm. Šířka trámu je 180 mm, jeho výška je 240 mm. Opracování spoje proveďte dle kót na přiloženém schématu. K výrobě použijte smrkové hranoly dle uvedených rozměrů.

25 DÍLENSKÝ LIST ČÍSLO 23 Proveďte dle tohoto dílenského listu: SPOJENÍ STROPNICE S KOMÍNOVOU VÝMĚNOU ÚPLNÝM ŠIKMOČELNÝM PŘEPLÁTOVÁNÍM Sestrojte spojení stropnice s komínovou výměnou úplným šikmo-čelným přeplátováním v měřítku 1:1. Opracování proveďte dle uvedeného schématu. Rozměry trámů jsou: šířka 180 mm, výška 240 mm. K výrobě použijte smrkové hranoly.

26 DÍLENSKÝ LIST ČÍSLO 24 Proveďte dle tohoto dílenského listu: ZEDNICKÁ ČEPOVANÁ KOZA Sestrojte v měřítku 1:2 zednickou čepovanou kozu. Rozměry řeziva použijte dle schématu. Pro spojení nohou s tělem kozy použijte procházející kónické čepování.

27 DÍLENSKÝ LIST ČÍSLO 25 Proveďte dle tohoto dílenského listu: BEDNĚNÍ JEDNOSTUPŇOVÉ ZÁKLADOVÉ SLOUPOVÉ PATKY Sestrojte základovou patku o rozměrech 600 x 600 mm. Výška patky je 280 mm. Pro zhotovení výrobku použijte smrkové řezivo o tloušťce 24 mm a šířce 140 mm. Z tohoto řeziva vytvořte spodní příložný díl a spodní základní díl. Ke ztužení použijte svlaky. Tuhost bednění zajistěte dočasnou rozpěrkou a rádlovacím drátem.

28 DÍLENSKÝ LIST ČÍSLO 26 Proveďte dle tohoto dílenského listu: BEDNĚNÍ DVOUSTUPŇOVÉ ZÁKLADOVÉ PATKY Sestrojte spodní příložný a spodní základní díl o rozměru 800 x 800 mm. Sestrojte horní základní a horní příložní díl o rozměrech 500 x 500 mm. Na zhotovení použijte smrkové řezivo o tloušťce 24 mm a šířce 140 mm.

29 DÍLENSKÝ LIST ČÍSLO 27 Proveďte dle tohoto dílenského listu: BEDNĚNÍ JEDNODUCHÉHO ZÁKLADOVÉHO PÁSU Sestroj model bednění v měřítku 1:2. Bočnice bednění se zhotovují ze dvou nebo tří prken spojených příčnými svlaky. Šířka prken je 140 mm, jejich tloušťka 24 mm. Tlak betonu na bočnice zachycují záložky a stahovací prkna nebo hranolky osazené při horním a spodním okraji bočnice. Bednění se stahuje rádlovacím drátem, který se osazuje ve vzdálenosti 700 mm od sebe. Drát se protáhne bedněním a upevní na stahovací prkna nebo hranolky.

30 DÍLENSKÝ LIST ČÍSLO 28 Proveďte dle tohoto dílenského listu: BEDNĚNÍ NÍZKÉ STĚNY Sestrojte část bednění v délce mm v měřítku 1 : 1. Na zhotovení bednění použijte prkna o šířce 140 mm a tloušťce 24 mm. Výška bočnic je mm.

31 DÍLENSKÝ LIST ČÍSLO 29 Proveďte dle tohoto dílenského listu: KROV HAMBÁLKOVÉ SOUSTAVY Model krovu v měřítku 1:10 Výška krovu je mm, jeho rozpětí mm. Krokve začepujte do stropnice šikmým rovno-čelným čepem, jehož výška činí 50 mm. Hambálek propojte s krokvemi úplným přeplátováním, nebo středním procházejícím čepováním.

32 DÍLENSKÝ LIST ČÍSLO 30 Proveďte dle tohoto dílenského listu: RÁNKOVÁ SOUSTAVA KROVU Sestrojte model plné vazby krovu v měřítku 1:10 dle schématu. Krokve načepujte do prahu šikmým odsazeným čepem rovno-čelným. Šikmé sloupy jsou načepovány do vazních trámů odsazeným čepováním rovno-čelným. Vazní trámy jsou načepovány do prahů středním úplně procházejícím čepováním. Práh je připojen k pozednici jednostranným kampem.

33 DÍLENSKÝ LIST ČÍSLO 31 Proveďte dle tohoto dílenského listu: KROV SEDLOVÉ STŘECHY SE STOJATOU STOLICÍ Sestrojte model plné vazby krovu sedlové střechy se stojatou stolicí v poměru 1 : 10. Rozpětí krovu činí mm, jeho výška je mm.

34 DÍLENSKÝ LIST ČÍSLO 32 Proveďte dle tohoto dílenského listu: NÁROŽNÍ KROKEV Sestrojte nárožní krokev v měřítku 1 : 10. Rozpětí krovu je mm, jeho výška mm.

35 DÍLENSKÝ LIST ČÍSLO 33 Proveďte dle tohoto dílenského listu: VALBOVÝ STŘEŠNÍ VIKÝŘ Sestrojte vikýř v měřítku 1 : 1. Rozpětí vikýře je mm, jeho výška 600 mm. Výška sloupku, který přidržuje vaznice, činí mm.

36 DÍLENSKÝ LIST ČÍSLO 34 Proveďte dle tohoto dílenského listu: DŘEVĚNÉ ŘÍMSY Sestrojte modely dřevěných říms v měřítku 1 : 2 dle uvedených schémat.
