Pardubice - Trnová III - Standardy SO 02

Transkript

1 Pardubice - Trnová III - Standardy SO 02 SEZNAM STANDARDŮ U BYTOVÉHO DOMU Níže uvedený popis standardního provedení základních konstrukcí, použitých materiálů a standardního vybavení bytu je vytvořen podle projektové dokumentace pro stavební povolení jako podklad pro jednání s klienty. Klienti si mohou v rámci širokého výběru standardního provedení zvolit barvu a dekor dlažeb, obkladů, podlahových krytin, vnitřních dveří a obložkových zárubní. V rámci standardního návrhu v případě kuchyňského koutu bude umístění zásuvek, vypínačů, přívodu vody a odpadu určeno kartou bytu. Klienti mají možnost za navýšení kupní ceny v rámci pravidel budoucího prodávajícího řešit nadstandardní vybavení (dlažby, obklady, zařizovací předměty, podlahy apod). Další možností je měnit dispozice bytových jednotek (mimo zásahu do nosných konstrukcí a vnějšího vzhledu bytového domu) a objednat si úpravy dle vlastního přání v souladu s ČSN, podmínkami stavebního povolení a pravidly pro provádění klientských změn. Všechny dále uvedené ceny jsou bez DPH a bez montáže není-li uvedeno jinak. Tento popis standardního provedení a vybavení má v případě zjištěného rozdílu přednost před projektovou dokumentací pro stavební povolení! Pokud bude výroba standardního materiálu ukončena, má budoucí prodávající právo změnit materiál na jiný, obdobný ve stejné cenové úrovni. ZÁKLADNÍ POPIS MATERIÁLŮ Obvodové konstrukce tvarovka POROTHERM tl. 400 mm 1.NP-2.NP: v některých místech železobetonová stěna tl. 300 a 350 mm se zateplovacím systémem tl. 50 mm Atika: POROTHERM 24 P+D a POROTHERM 40 P+D Vnitřní a mezibytové 1.NP-7.NP : tvarovky LIAPOR 250, 300 nebo 375 mm, zdivo 1.NP: v některých místech železobetonová stěna s Lignoporem tl. 35mm Výtahová šachta železobeton tl. 200 mm Příčky keramické příčkovky POROTHERM tl. 125 mm a 100 mm, sklepní prostory Ytong tl. 50 mm Stropy 1.NP: panely Spiroll tl. 200 mm 2.NP-7.NP: panely Spiroll tl. 200, 250, 320 mm balkóny prefa s iso nosníky (s přerušeným tepelným mostem) Schodiště železobetonové prefabrikované, případně monolitické s přerušeným akustickým mostem Zastřešení střecha - plochá s atikou, jako krytina použit modifikovaný asfaltový pás s posypem, event. folie Oplechování systém LINDAB nebo titanzinek, u střechy i systémový plech Omítky vnější tenkovrstvá minerální omítka zrnitost 1,5 mm na vápenocementové jádro případně na zateplovací systém a to v místě zateplení barva - viz architektonické řešení projektu

2 Omítky vnitřní vápenné štukové na vápenocementové jádro, malba bílá např. Primalex Standard Obklad arkýřů velkoformátové desky PELICOLOR Okna, balkónové dveře dveře a okna plastová s mikroventilací, barva bílá vnitřní strana, barva šedá vnější strana, UN = 1,1 W/m 2 K, pětikomorový rám, vnitřní parapety plastové Vchodové dveře vstupní dveře hliníkové s přerušeným tepelným mostem do domu Vchodové dveře protipožární s kukátkem, bezpečností kování třídy II. (do 5.000,- Kč) SPOLEČNÉ PROSTORY Chodby, podesta keramická dlažba + sokl (řezaný) a schodiště Sklepy cementový potěr s bezprašným nátěrem Poštovní schránky v zádveří Škrabáky na obuv před vstupem do bytového domu Terasy, balkóny, lodžie betonové dlaždice na terčích nebo mrazuvzdorná dlažba, zábradlí ocelové, pozinkované Zvonky standardní provedení s domácím vrátným a telefonem (umístění u vchodových dveří) Okapový chodník kačírek ohraničený zahradními obrubníky (v prostorech, kde není chodník případně komunikace), alt. betonové dlaždice 50/50 cm Garáže cementový potěr s bezprašným nátěrem garážová sekční vrata nezateplená KUCHYŇ Krytina PVC včetně vyrovnávací stěrky a lišty nebo laminátová plovoucí podlaha včetně MDF lišty, typy: Novoflor standard, Tarkett Stella, Kronofix Novoflor standard

3 Tarkett Stella Laminátová plovoucí podlaha Kronofix včetně MDF lišty v barvách jasan skandinávský 8643, dub chalet 8454, dub royal 1665, buk flaming 1688, třešeň stripe 8743, buk Flander 9210, jilm canadia 9400 Kronofix - dodávka a montáž 420,- Kč/m výrobce SAPELI a.s. dveře PRAKTIK STANDART prosklené, dekor bílá, bělený dub, buk, dub, wenge, hruška, javor, olše, ořech, teak, třešeň, obložková zárubeň, přechodová lišta z eloxovaného hliníku - narážecí 1.610,-Kč/ks - cena dodávky dveří prosklených 1.830,-Kč/ks - cena dodávky obložkové zárubně 135,-Kč/ks - cena dodávky přechodové lišty vč. upevňovacího materiálu nová řada Praktik standart (model 30 prosklené)

4 Kování Výběr standardního kování na BB klíč od prodejce TWIN, s.r.o. z typů: Twin Leko - LOFT nerez Twin Leko - VISION nerez Twin Leko - UFO nerez 327,-Kč/ks - cena dodávky kování Kování použito pro všechny místnosti bytové jednotky. Loft Vision vývody pro svítidla ve středu místnosti a vývod pro svítidlo u kuchyňské linky Ufo Vývody elektro uvedený rozpis platí pro vývody (voda, elektro, odpad) umístěné do vzdálenosti max. 4m od rohu kuchyňského koutu zakresleného v PD pro stavební povolení Elektro vývody 5 samostatných okruhů 230V a 1 samostatný okruh 400 V (pro varné centrum). Cena elektro zahrnuje libovolné umístění, dodávku a zapojení dle zákazníka: 6 ks jednozásuvek 230V zapojení po dvou do rámečku (vedle sebe) v oblasti budoucích obkladů kuchyňského koutu 3 okruhy 1 ks jednozásuvky 230 V- pro ledničku (ve standardu nebude zapojena přes proudový chránič) 1 ks zásuvky 230V pro myčku 1 ks 400V pro sporák (bez zapojení spotřebiče) ukončení v krabici se svorkovnicí 2 ks vývodů příprava pro svítidla pod kuchyňskou linkou. Výškově budou vývody vyvedeny nad předpokládaným obkladem kuchyňské linky a ukončeny svorkovnicí lustrovou ( čokoládou ) Vodovod, kanalizace, vzduchotechnika pro myčku bude provedena příprava, tj. přívod studené vody ½ zazátkovaný, odpad od myčky bude sveden do dřezového sifonu (tento sifon je součástí dodávky kuchyňské linky) Pro dřez budou provedeny vývody studené a teplé užitkové vody ½, které budou zazátkovány (uvažujeme stojánkovou baterii, tomu odpovídá výška vývodů). Pro digestoř připraveno potrubí v sádrokartonu od plánovaného varného centra do odvětracího průduchu u stropu.

5 KOUPELNA Vana či sprchový kout včetně noh a sifonu (dle PD) vana plechová smaltovaná bílá včetně podpěr délky mm + baterie vanová nástěnná páková + sprchový set + sifon vanový automatický komplet chrom ( např. vana Kaldewei Eurowa + baterie Jamaica 16/15 + JA 201 sprchový set Jamaica ) baterie - cena dodávky kompletu 3.590,- Kč sprchový kout vanička smaltovaná vč. obezdění a sifonu + plastová zástěna + baterie sprchová páková nástěnná + sprchový set (např. vanička RAVAK ANGELA + zástěna Ravak SDZ3 + baterie Jamaica 17/15 + sprchový set JA sifon Verano) asp?strgoodsid=jamaica cena dodávky kompletu 8.080,- Kč Umyvadlo keramické vč. sifonu, baterie a upevňovacích šroubů, typy: umyvadlo keramické s otvorem 550 mm + baterie umyvadlová páková stojánková bez výpustí + odtokový ventil klik-klak chrom CAS sifon chrom ( např. umyvadlo Jika Lyra + baterie Jamaica 13 + Concept 100) katalogy katalogy - kompletní technický katalog Jika 2009/10 str. 34 první umyvadlo baterie umyvadlová - asp?strgoodsid=jamaica13 cena kompletní dodávky 1.790,- Kč Obklady keramické Obklady do výšky 2,1 m s rohovými a ukončovacími lištami. Nároží ukončovacích lišt budou opatřena plastovým rohem. Lišty ve standardu plastové bílé. Standardní typy obkladů v základních řadách:

6 Rako Tulip (19,8 x 39,8 cm) při výběru dražšího obkladu bude zákazníkovi odečteno 230,- Kč/m 2 keramická dlažba protiskluzová v základních řadách, typy : Rako Tulip (33 x 33 cm) (25 x 25 cm) při výběru dražší dlažby bude zákazníkovi odečteno 270,-Kč/m 2 Ukázky dlažeb - viz - koupelny

7 výrobce SAPELI a.s. dveře PRAKTIK STANDART prosklené, dekor bílá, bělený dub, buk, dub, wenge, hruška, javor, olše, ořech, teak, třešeň, obložková zárubeň, přechodová lišta z eloxovaného hliníku - narážecí 1.180,-Kč/ks - cena dodávky dveří plných 1.830,-Kč/ks - cena dodávky obložkové zárubně 135,-Kč/ks - cena dodávky přechodové lišty vč. upevňovacího materiálu nová řada Praktik standart (model 10 plné dveře) (vzorník barev dveří - viz kapitola Kuchyň - ) svítidlo u středu místnosti a vývod pro svítidlo nad umývadlem Odvětrání nucené větrání - ventilátor s vestavěným doběhem Baterie viz komplet vany či umyvadla Příprava pro pračku odpad pro automatickou pračku (tj. podomítkový komplet se sifonem) vývod studené vody ½ elektrická zásuvka WC WC závěsné GEBERIT CONCEPT - Duofix, závěsná mísa Jika, včetně sedátka a tlačítka cena dodávky a montáže 9.500,- Kč/ks concept (vpravo) sanita předstěnové systém, WC nádržky Concept-Geberit předstěnové systémy nebo Obklady keramické Obklady do výšky 1,5 m s rohovými a ukončovacími lištami. Nároží ukončovacích lišt budou opatřena plastovým rohem. Lišty ve standardu plastové bílé. Standardní typy obkladů v základních řadách: Rako Tulip (19,8 x 39,8 cm) Při výběru dražšího obkladu bude zákazníkovi odečteno 230,- Kč/m 2 Ukázky obkladů - viz - koupelny

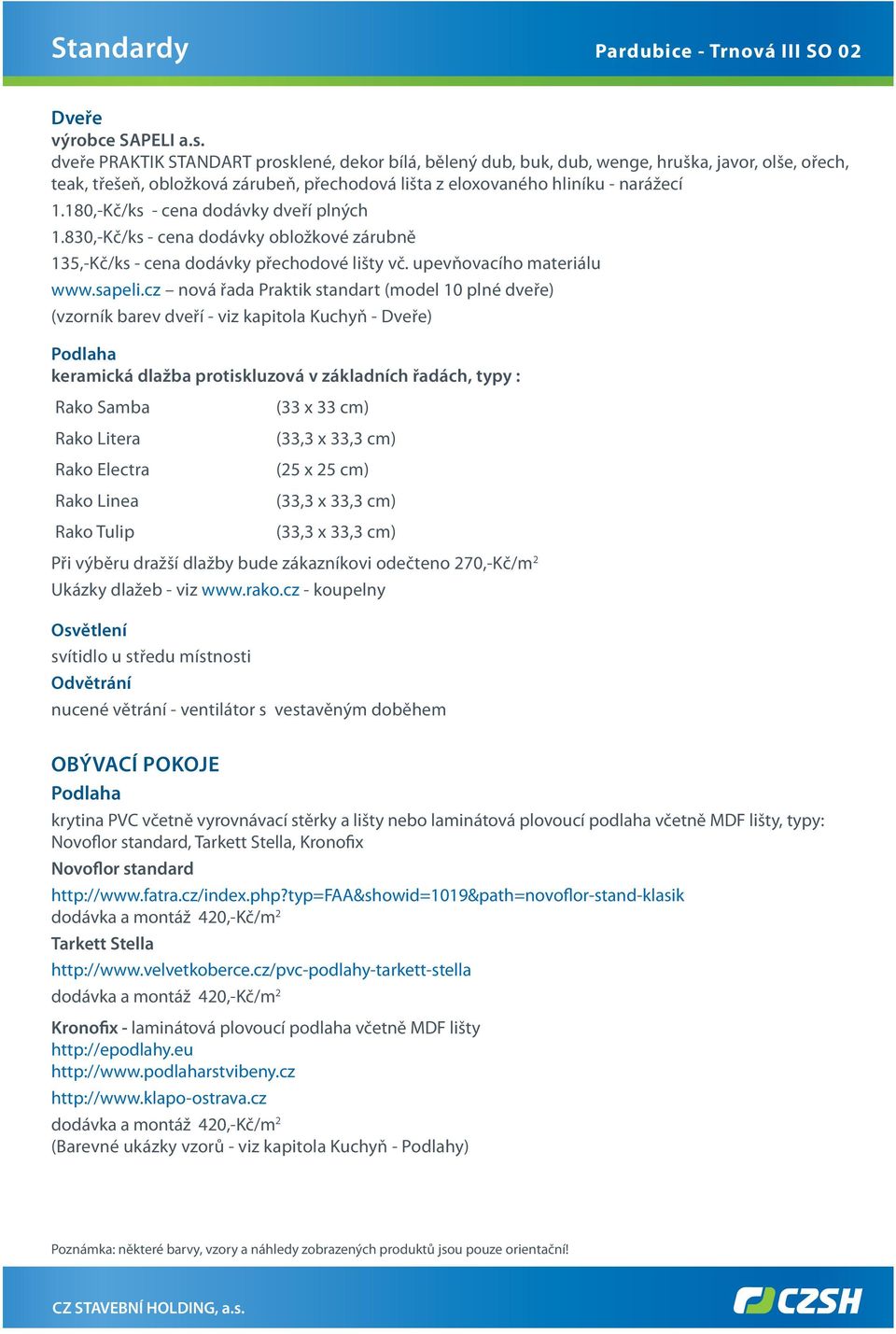

8 výrobce SAPELI a.s. dveře PRAKTIK STANDART prosklené, dekor bílá, bělený dub, buk, dub, wenge, hruška, javor, olše, ořech, teak, třešeň, obložková zárubeň, přechodová lišta z eloxovaného hliníku - narážecí 1.180,-Kč/ks - cena dodávky dveří plných 1.830,-Kč/ks - cena dodávky obložkové zárubně 135,-Kč/ks - cena dodávky přechodové lišty vč. upevňovacího materiálu nová řada Praktik standart (model 10 plné dveře) (vzorník barev dveří - viz kapitola Kuchyň - ) keramická dlažba protiskluzová v základních řadách, typy : Rako Tulip (33 x 33 cm) (25 x 25 cm) Při výběru dražší dlažby bude zákazníkovi odečteno 270,-Kč/m 2 Ukázky dlažeb - viz - koupelny svítidlo u středu místnosti Odvětrání nucené větrání - ventilátor s vestavěným doběhem OBÝVACÍ POKOJE krytina PVC včetně vyrovnávací stěrky a lišty nebo laminátová plovoucí podlaha včetně MDF lišty, typy: Novoflor standard, Tarkett Stella, Kronofix Novoflor standard Tarkett Stella Kronofix - laminátová plovoucí podlaha včetně MDF lišty (Barevné ukázky vzorů - viz kapitola Kuchyň - Podlahy)

9 výrobce SAPELI a.s. dveře PRAKTIK STANDART prosklené, dekor bílá, bělený dub, buk, dub, wenge, hruška, javor, olše, ořech, teak, třešeň, obložková zárubeň, přechodová lišta z eloxovaného hliníku - narážecí 1.610,-Kč/ks - cena dodávky dveří prosklených 1.830,-Kč/ks - cena dodávky obložkové zárubně 135,-Kč/ks - cena dodávky přechodové lišty vč. upevňovacího materiálu nová řada Praktik standart (model 30 prosklené) (vzorník barev dveří - viz kapitola Kuchyň - ) vývod pro svítidlo ve středu místnosti LOŽNICE krytina PVC včetně vyrovnávací stěrky a lišty nebo laminátová plovoucí podlaha včetně MDF lišty, typy: Novoflor standard, Tarkett Stella, Kronofix Novoflor standard Tarkett Stella Kronofix - laminátová plovoucí podlaha včetně MDF lišty (Barevné ukázky vzorů - viz kapitola Kuchyň - Podlahy) výrobce SAPELI a.s. dveře PRAKTIK STANDART hladké plné, dekor bílá, dub, buk, třešeň, javor, hruška, bělený dub, ořech, olše, teak, obložková zárubeň, přechodová lišta z eloxovaného hliníku - narážecí nová řada Praktik standart (model 10 plné dveře) 1.180,-Kč/ks - cena dodávky dveří plných 1.830,-Kč/ks - cena dodávky obložkové zárubně 135,-Kč/ks - cena dodávky přechodové lišty vč. upevňovacího materiálu (vzorník barev dveří - viz kapitola Kuchyň - ) vývod pro svítidlo ve středu místnosti

10 CHODBY V BYTECH keramická dlažba protiskluzová v základních řadách, typy : Rako Tulip (33 x 33 cm) (25 x 25 cm) při výběru dražší dlažby bude zákazníkovi odečteno 270,-Kč/m 2 Ukázky dlažeb - viz - koupelny vývod pro svítidlo ve středu místnosti ŠATNY keramická dlažba protiskluzová v základních řadách, typy : Rako Tulip (33 x 33 cm) (25 x 25 cm) při výběru dražší dlažby bude zákazníkovi odeč teno 270,-Kč/m 2 Ukázky dlažeb - viz - koupelny svítidlo u středu místnosti shrnovací

11 ELEKTRO Svítidla koupelna, WC, chodba Vypínače a zásuvky typ ANYA-Merlin Gerin (prodejce Schneider Electric) bílé, standardní Společná televizní anténa tv signál nekódovaného pozemního vysílání Internet Bude provedeno kompletní vytrubkování pro horizontální a stoupací vedení ukončené v instalační krabici s víčkem umístěné v obývacím pokoji ve standardu pouze jeden vývod na jeden byt. Pro rozvaděč internetu bude zajištěno napájení 230V. Vlastní instalaci rozvodů (drátů) včetně technologie provede na své náklady firma Edera, která bude vlastníkem těchto rozvodů. ÚSTŘEDNÍ TOPENÍ Otopná tělesa desková Korado, přívody k otopným tělesům poniklované, v koupelně trubkové těleso - žebřík Koralux Rondo desková otopná tělesa Radik VK RADIK VK trubková otopná tělesa Koralux LINEAR KORALUX LINEAR Termostatické hlavice na otopných tělesech VE STANDARDNÍM PROVEDENÍ A VYBAVENÍ NENÍ ZAHRNUTO 1. Kuchyň Aby bylo možné uplatnit individuální představy klientů o podobě budoucího vybavení, nezahrnují standardy a tím i dodávka naší společnosti kuchyňskou linku, sporák, digestoř, baterie, keramické obklady, spížní skříň. Pro klienta bude možnost řešit obklady za kuchyňskou linkou v rámci klientských změn. V kuchyni předpokládáme řešení odpadu od myčky do kombinovaného sifonu od dřezu. 2. Přepěťová ochrana - v rozvaděčích nebudou osazeny přepěťové ochrany
