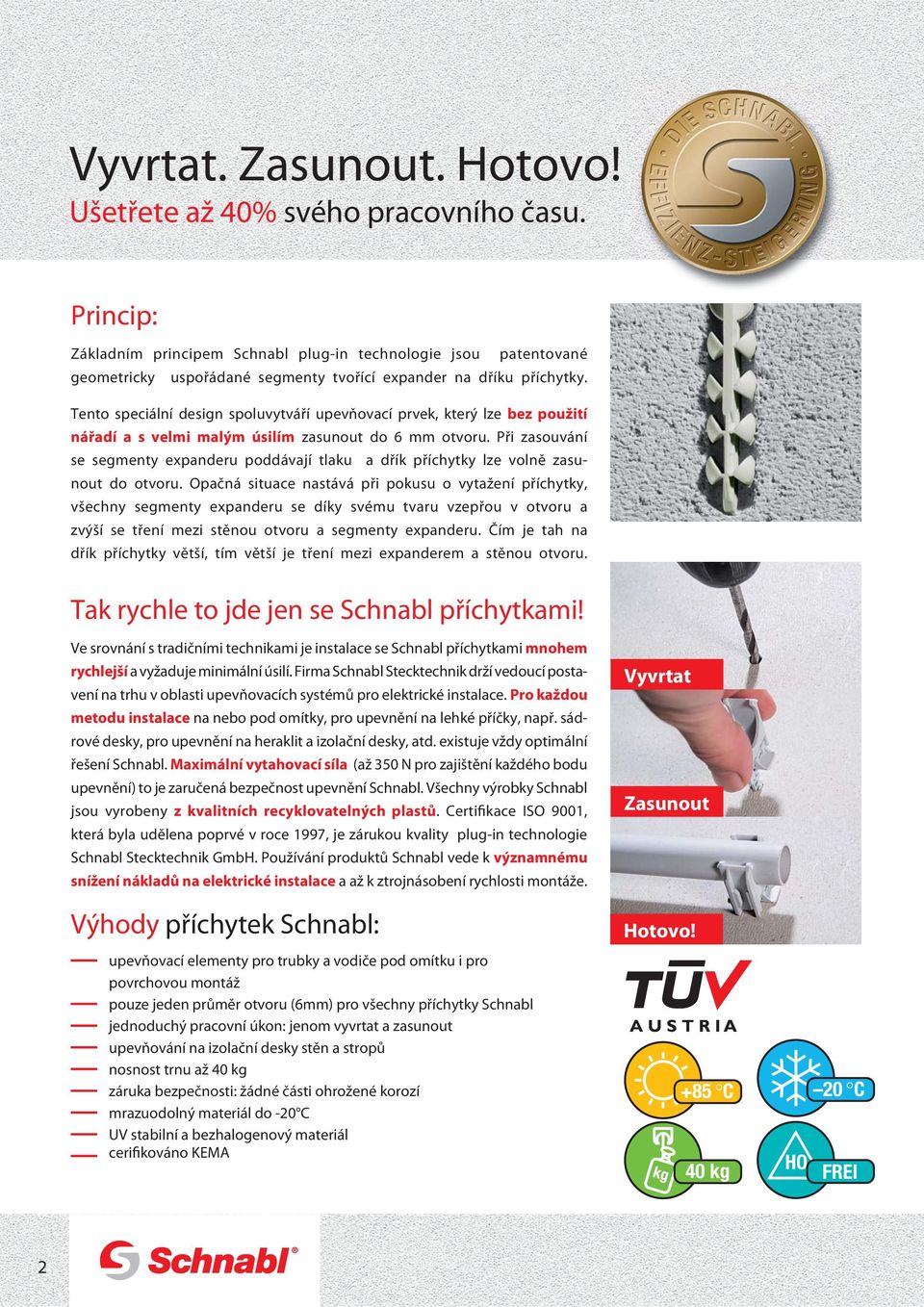

2 Vyvrtat. Zasunout. Hotovo! Ušetřete až 40% svého pracovního času. Princip: Základním principem Schnabl plug-in technologie jsou patentované geometricky uspořádané segmenty tvořící expander na dříku příchytky. Tento speciální design spoluvytváří upevňovací prvek, který lze bez použití nářadí a s velmi malým úsilím zasunout do 6 mm otvoru. Při zasouvání se segmenty expanderu poddávají tlaku a dřík příchytky lze volně zasunout do otvoru. Opačná situace nastává při pokusu o vytažení příchytky, všechny segmenty expanderu se díky svému tvaru vzepřou v otvoru a zvýší se tření mezi stěnou otvoru a segmenty expanderu. Čím je tah na dřík příchytky větší, tím větší je tření mezi expanderem a stěnou otvoru. Tak rychle to jde jen se Schnabl příchytkami! Ve srovnání s tradičními technikami je instalace se Schnabl příchytkami mnohem rychlejší a vyžaduje minimální úsilí. Firma Schnabl Stecktechnik drží vedoucí postavení na trhu v oblasti upevňovacích systémů pro elektrické instalace. Pro každou metodu instalace na nebo pod omítky, pro upevnění na lehké příčky, např. sádrové desky, pro upevnění na heraklit a izolační desky, atd. existuje vždy optimální řešení Schnabl. Maximální vytahovací síla (až 350 N pro zajištění každého bodu upevnění) to je zaručená bezpečnost upevnění Schnabl. Všechny výrobky Schnabl jsou vyrobeny z kvalitních recyklovatelných plastů. Certifikace ISO 9001, která byla udělena poprvé v roce 1997, je zárukou kvality plug-in technologie Schnabl Stecktechnik GmbH. Používání produktů Schnabl vede k významnému snížení nákladů na elektrické instalace a až k ztrojnásobení rychlosti montáže. Výhody příchytek Schnabl: upevňovací elementy pro trubky a vodiče pod omítku i pro povrchovou montáž pouze jeden průměr otvoru (6mm) pro všechny příchytky Schnabl jednoduchý pracovní úkon: jenom vyvrtat a zasunout upevňování na izolační desky stěn a stropů nosnost trnu až 40 kg záruka bezpečnosti: žádné části ohrožené korozí mrazuodolný materiál do -20 C UV stabilní a bezhalogenový materiál cerifikováno KEMA Bohren. Vyvrtat Stecken. Zasunout Hotovo! +85 C 40 kg HO 20 C FREI 2

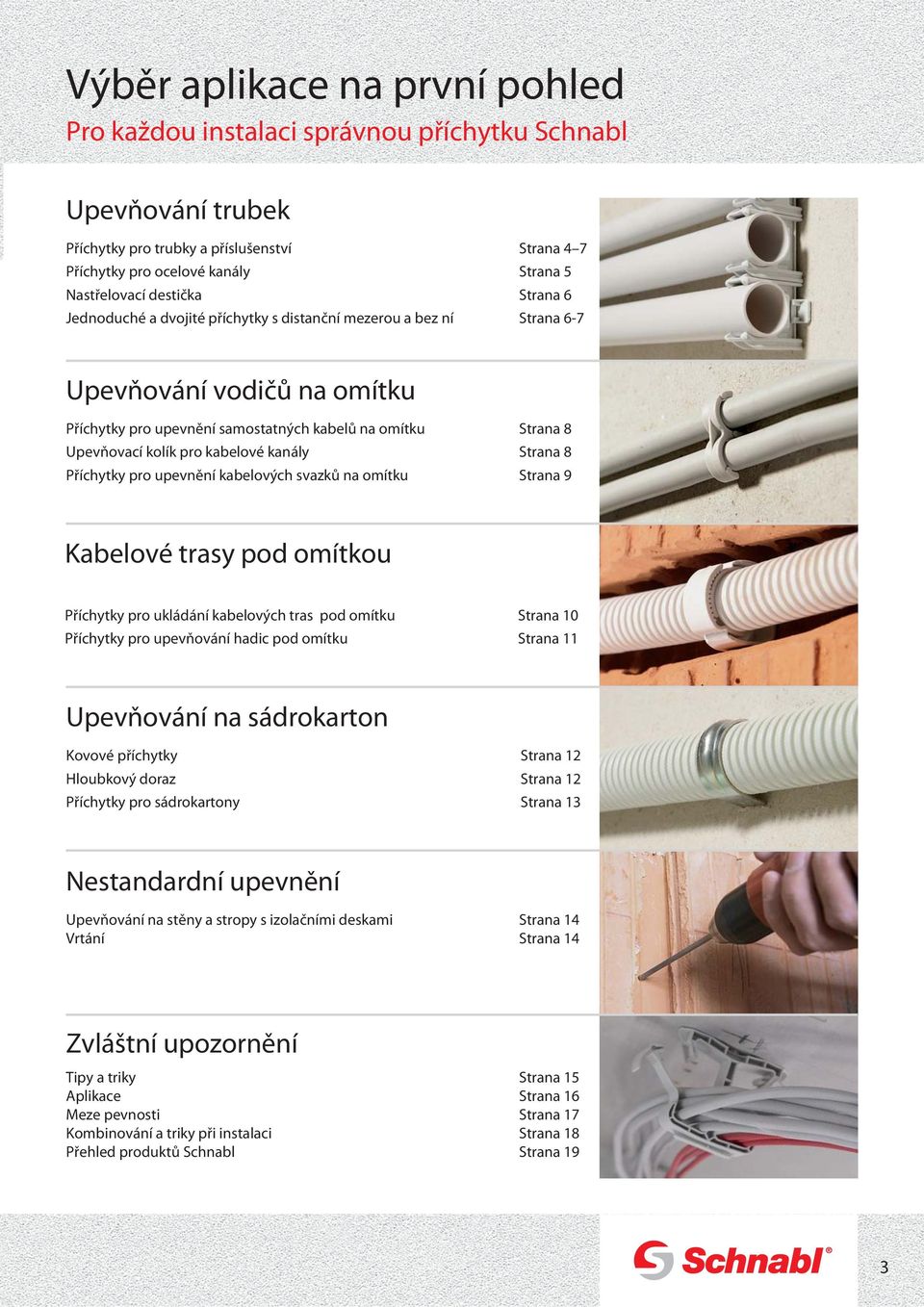

3 Výběr aplikace na první pohled Pro každou instalaci správnou příchytku Schnabl Upevňování trubek Příchytky pro trubky a příslušenství Strana 4 7 Příchytky pro ocelové kanály Strana 5 Nastřelovací destička Strana 6 Jednoduché a dvojité příchytky s distanční mezerou a bez ní Strana 6-7 Upevňování vodičů na omítku Příchytky pro upevnění samostatných kabelů na omítku Strana 8 Upevňovací kolík pro kabelové kanály Strana 8 Příchytky pro upevnění kabelových svazků na omítku Strana 9 Kabelové trasy pod omítkou Příchytky pro ukládání kabelových tras pod omítku Strana 10 Příchytky pro upevňování hadic pod omítku Strana 11 Upevňování na sádrokarton Kovové příchytky Strana 12 Hloubkový doraz Strana 12 Příchytky pro sádrokartony Strana 13 Nestandardní upevnění Upevňování na stěny a stropy s izolačními deskami Strana 14 Vrtání Strana 14 Zvláštní upozornění Tipy a triky Strana 15 Aplikace Strana 16 Meze pevnosti Strana 17 Kombinování a triky při instalaci Strana 18 Přehled produktů Schnabl Strana 19 3

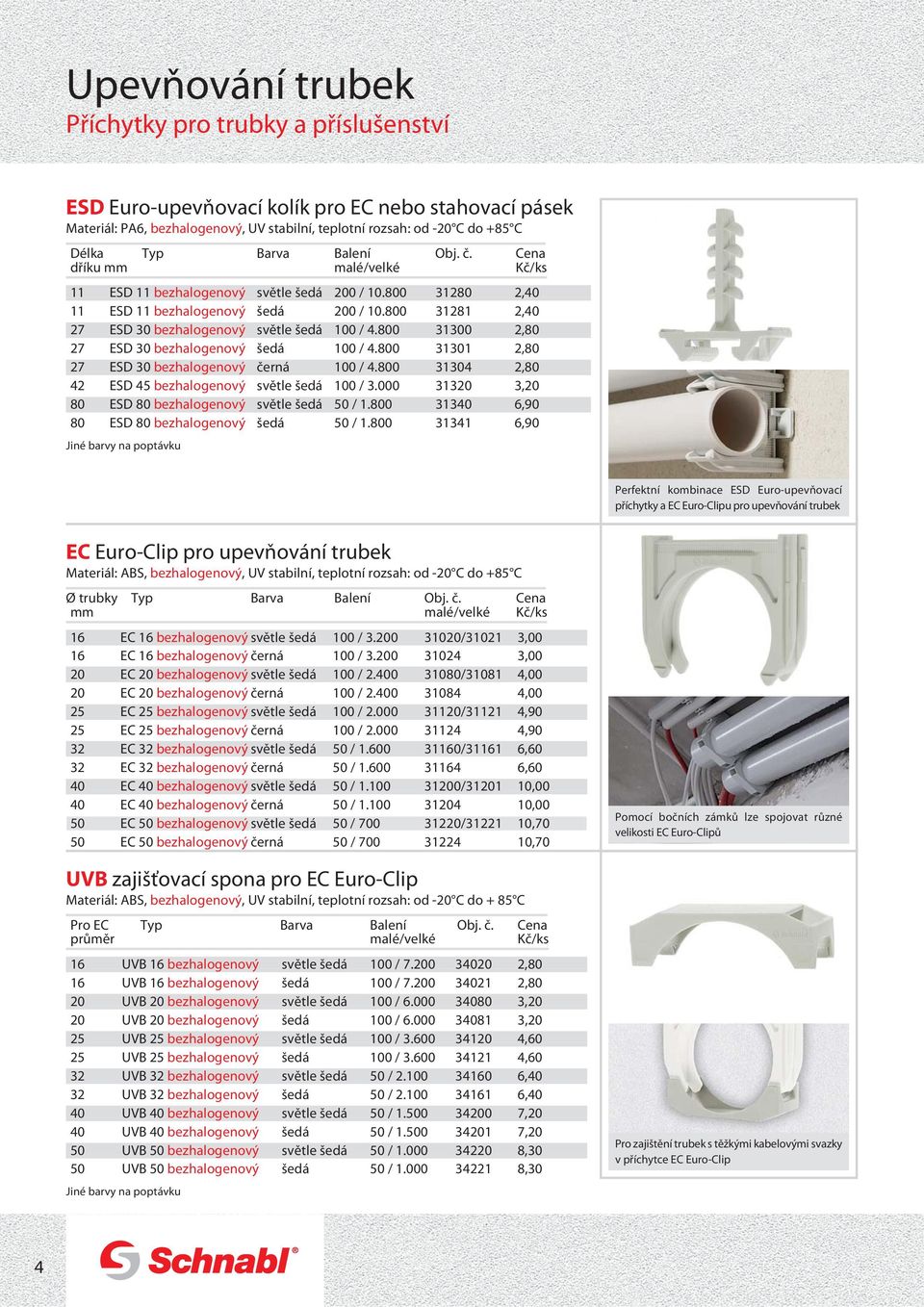

4 Upevňování trubek Příchytky pro trubky a příslušenství ESD Euro-upevňovací kolík pro EC nebo stahovací pásek Materiál: PA6, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do +85 C Délka Typ Barva Balení Obj. č. Cena dříku 11 ESD 11 bezhalogenový světle šedá 200 / ,40 11 ESD 11 bezhalogenový šedá 200 / ,40 27 ESD 30 bezhalogenový světle šedá 100 / ,80 27 ESD 30 bezhalogenový šedá 100 / ,80 27 ESD 30 bezhalogenový černá 100 / ,80 42 ESD 45 bezhalogenový světle šedá 100 / ,20 80 ESD 80 bezhalogenový světle šedá 50 / ,90 80 ESD 80 bezhalogenový šedá 50 / ,90 Jiné barvy na poptávku Perfektní kombinace ESD Euro-upevňovací příchytky a EC Euro-Clipu pro upevňování trubek EC Euro-Clip pro upevňování trubek Materiál: ABS, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do +85 C Ø trubky Typ Barva Balení Obj. č. Cena 16 EC 16 bezhalogenový světle šedá 100 / / ,00 16 EC 16 bezhalogenový černá 100 / ,00 20 EC 20 bezhalogenový světle šedá 100 / / ,00 20 EC 20 bezhalogenový černá 100 / ,00 25 EC 25 bezhalogenový světle šedá 100 / / ,90 25 EC 25 bezhalogenový černá 100 / ,90 32 EC 32 bezhalogenový světle šedá 50 / / ,60 32 EC 32 bezhalogenový černá 50 / ,60 40 EC 40 bezhalogenový světle šedá 50 / / ,00 40 EC 40 bezhalogenový černá 50 / ,00 50 EC 50 bezhalogenový světle šedá 50 / / ,70 50 EC 50 bezhalogenový černá 50 / ,70 UVB zajišťovací spona pro EC Euro-Clip Materiál: ABS, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do + 85 C Pro EC Typ Barva Balení Obj. č. Cena průměr malé/velké Kč/ks 16 UVB 16 bezhalogenový světle šedá 100 / ,80 16 UVB 16 bezhalogenový šedá 100 / ,80 20 UVB 20 bezhalogenový světle šedá 100 / ,20 20 UVB 20 bezhalogenový šedá 100 / ,20 25 UVB 25 bezhalogenový světle šedá 100 / ,60 25 UVB 25 bezhalogenový šedá 100 / ,60 32 UVB 32 bezhalogenový světle šedá 50 / ,40 32 UVB 32 bezhalogenový šedá 50 / ,40 40 UVB 40 bezhalogenový světle šedá 50 / ,20 40 UVB 40 bezhalogenový šedá 50 / ,20 50 UVB 50 bezhalogenový světle šedá 50 / ,30 50 UVB 50 bezhalogenový šedá 50 / ,30 Jiné barvy na poptávku Pomocí bočních zámků lze spojovat různé velikosti EC Euro-Clipů Pro zajištění trubek s těžkými kabelovými svazky v příchytce EC Euro-Clip 4

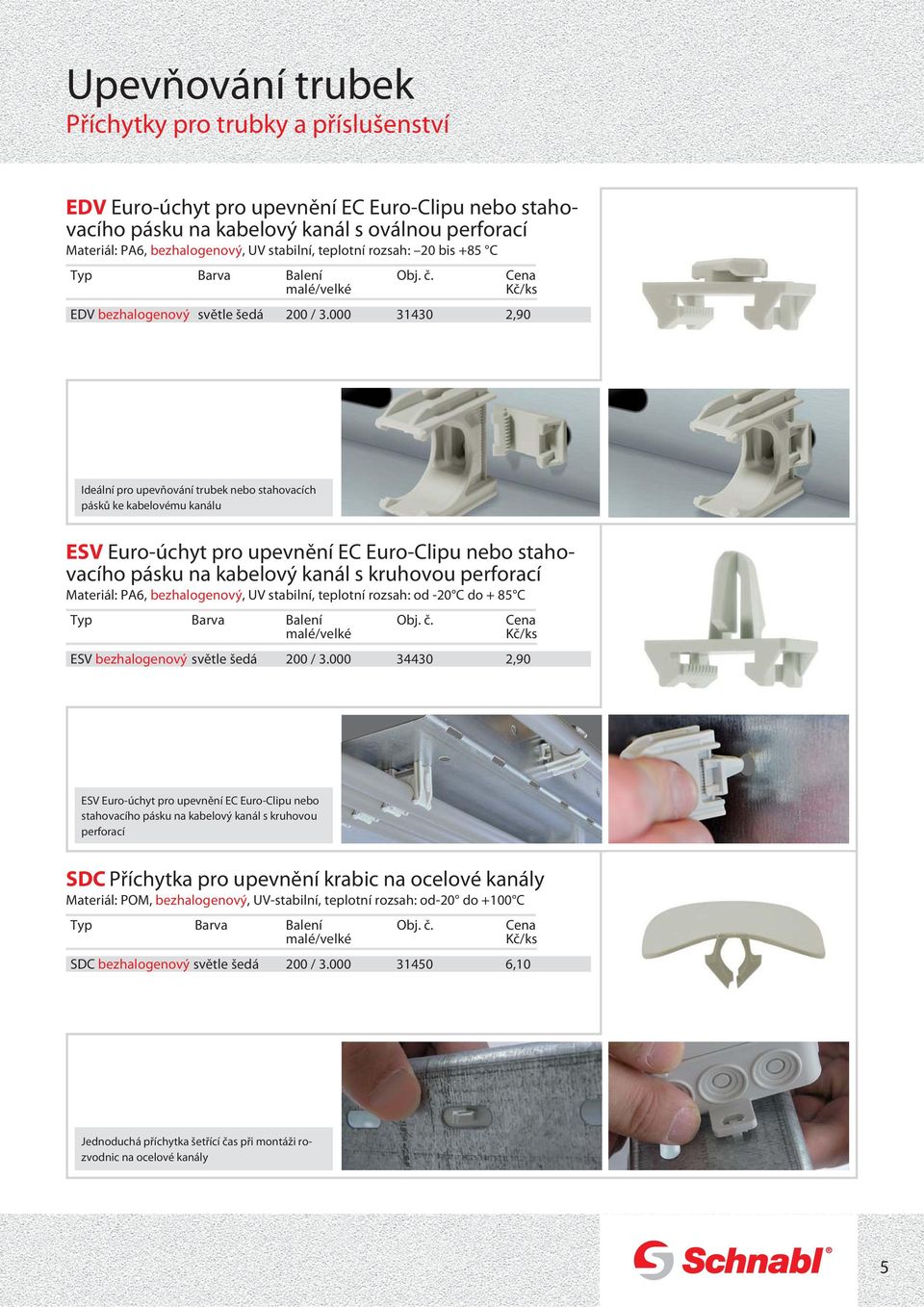

5 Upevňování trubek Příchytky pro trubky a příslušenství EDV Euro-úchyt pro upevnění EC Euro-Clipu nebo stahovacího pásku na kabelový kanál s oválnou perforací Materiál: PA6, bezhalogenový, UV stabilní, teplotní rozsah: 20 bis +85 C Typ Barva Balení Obj. č. Cena malé/velké Kč/ks EDV bezhalogenový světle šedá 200 / ,90 Ideální pro upevňování trubek nebo stahovacích pásků ke kabelovému kanálu ESV Euro-úchyt pro upevnění EC Euro-Clipu nebo stahovacího pásku na kabelový kanál s kruhovou perforací Materiál: PA6, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do + 85 C Typ Barva Balení Obj. č. Cena malé/velké Kč/ks ESV bezhalogenový světle šedá 200 / ,90 ESV Euro-úchyt pro upevnění EC Euro-Clipu nebo stahovacího pásku na kabelový kanál s kruhovou perforací SDC Příchytka pro upevnění krabic na ocelové kanály Materiál: POM, bezhalogenový, UV-stabilní, teplotní rozsah: od-20 do +100 C Typ Barva Balení Obj. č. Cena malé/velké Kč/ks SDC bezhalogenový světle šedá 200 / ,10 Jednoduchá příchytka šetřící čas při montáži rozvodnic na ocelové kanály 5

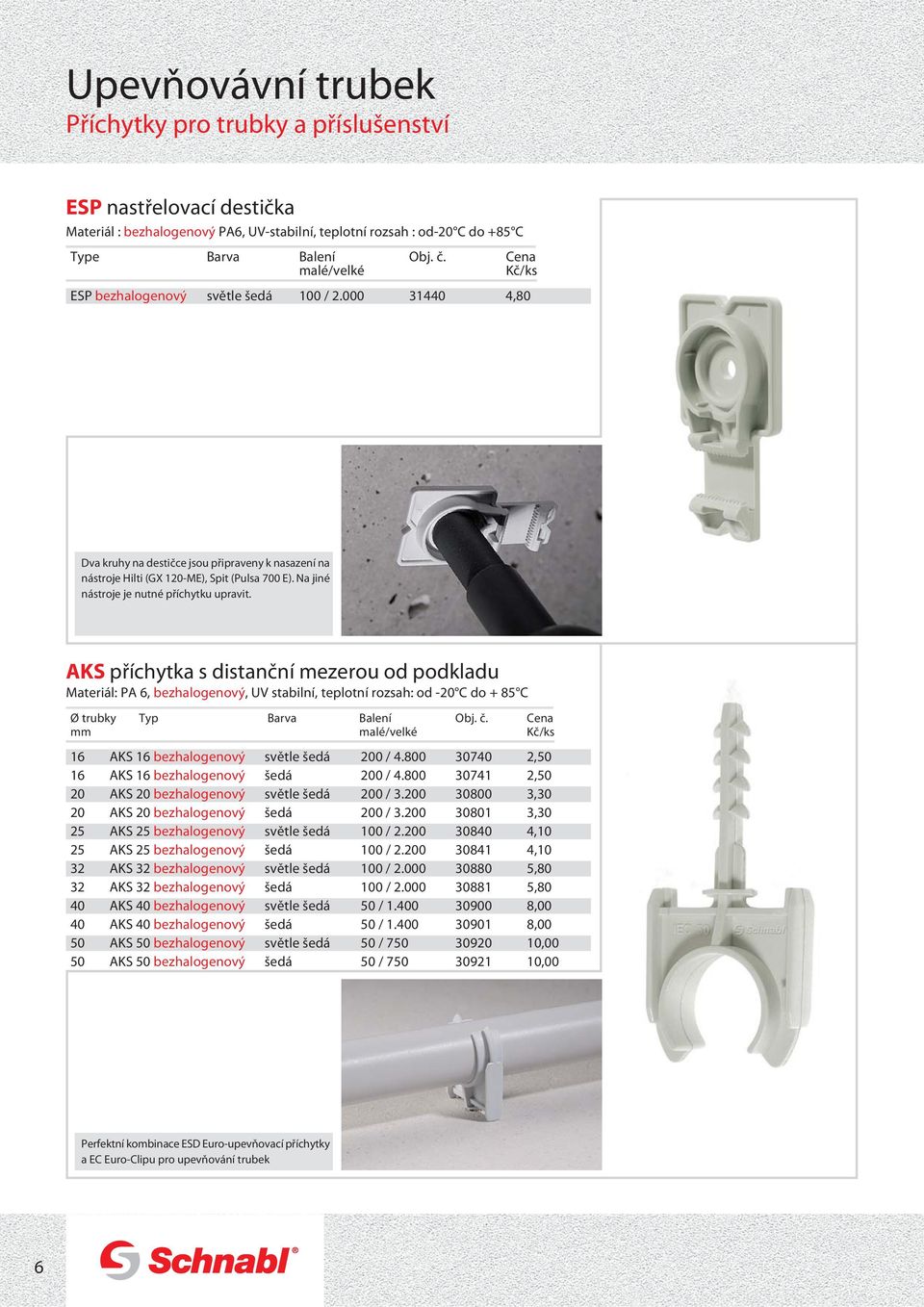

6 Upevňovávní trubek Příchytky pro trubky a příslušenství ESP nastřelovací destička Materiál : bezhalogenový PA6, UV-stabilní, teplotní rozsah : od-20 C do +85 C Type Barva Balení Obj. č. Cena malé/velké Kč/ks ESP bezhalogenový světle šedá 100 / ,80 Dva kruhy na destičce jsou připraveny k nasazení na nástroje Hilti (GX 120-ME), Spit (Pulsa 700 E). Na jiné nástroje je nutné příchytku upravit. AKS příchytka s distanční mezerou od podkladu Materiál: PA 6, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do + 85 C Ø trubky Typ Barva Balení Obj. č. Cena 16 AKS 16 bezhalogenový světle šedá 200 / ,50 16 AKS 16 bezhalogenový šedá 200 / ,50 20 AKS 20 bezhalogenový světle šedá 200 / ,30 20 AKS 20 bezhalogenový šedá 200 / ,30 25 AKS 25 bezhalogenový světle šedá 100 / ,10 25 AKS 25 bezhalogenový šedá 100 / ,10 32 AKS 32 bezhalogenový světle šedá 100 / ,80 32 AKS 32 bezhalogenový šedá 100 / ,80 40 AKS 40 bezhalogenový světle šedá 50 / ,00 40 AKS 40 bezhalogenový šedá 50 / ,00 50 AKS 50 bezhalogenový světle šedá 50 / ,00 50 AKS 50 bezhalogenový šedá 50 / ,00 Perfektní kombinace ESD Euro-upevňovací příchytky a EC Euro-Clipu pro upevňování trubek 6

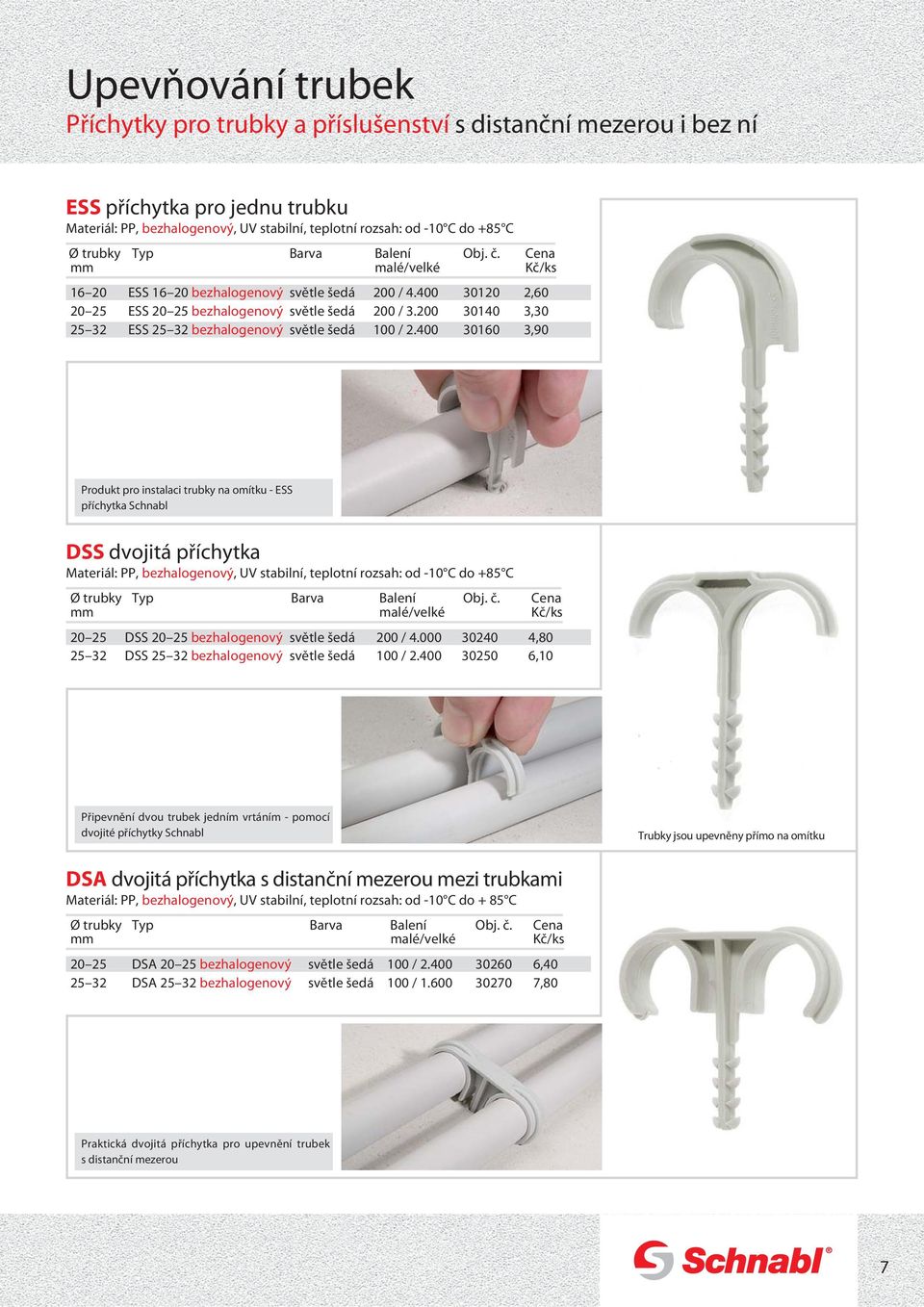

7 Upevňování trubek Příchytky pro trubky a příslušenství s distanční mezerou i bez ní ESS příchytka pro jednu trubku Materiál: PP, bezhalogenový, UV stabilní, teplotní rozsah: od -10 C do +85 C Ø trubky Typ Barva Balení Obj. č. Cena ESS bezhalogenový světle šedá 200 / , ESS bezhalogenový světle šedá 200 / , ESS bezhalogenový světle šedá 100 / ,90 Produkt pro instalaci trubky na omítku - ESS příchytka Schnabl DSS dvojitá příchytka Materiál: PP, bezhalogenový, UV stabilní, teplotní rozsah: od -10 C do +85 C Ø trubky Typ Barva Balení Obj. č. Cena DSS bezhalogenový světle šedá 200 / , DSS bezhalogenový světle šedá 100 / ,10 Připevnění dvou trubek jedním vrtáním - pomocí dvojité příchytky Schnabl Trubky jsou upevněny přímo na omítku DSA dvojitá příchytka s distanční mezerou mezi trubkami Materiál: PP, bezhalogenový, UV stabilní, teplotní rozsah: od -10 C do + 85 C Ø trubky Typ Barva Balení Obj. č. Cena DSA bezhalogenový světle šedá 100 / , DSA bezhalogenový světle šedá 100 / ,80 Praktická dvojitá příchytka pro upevnění trubek s distanční mezerou 7

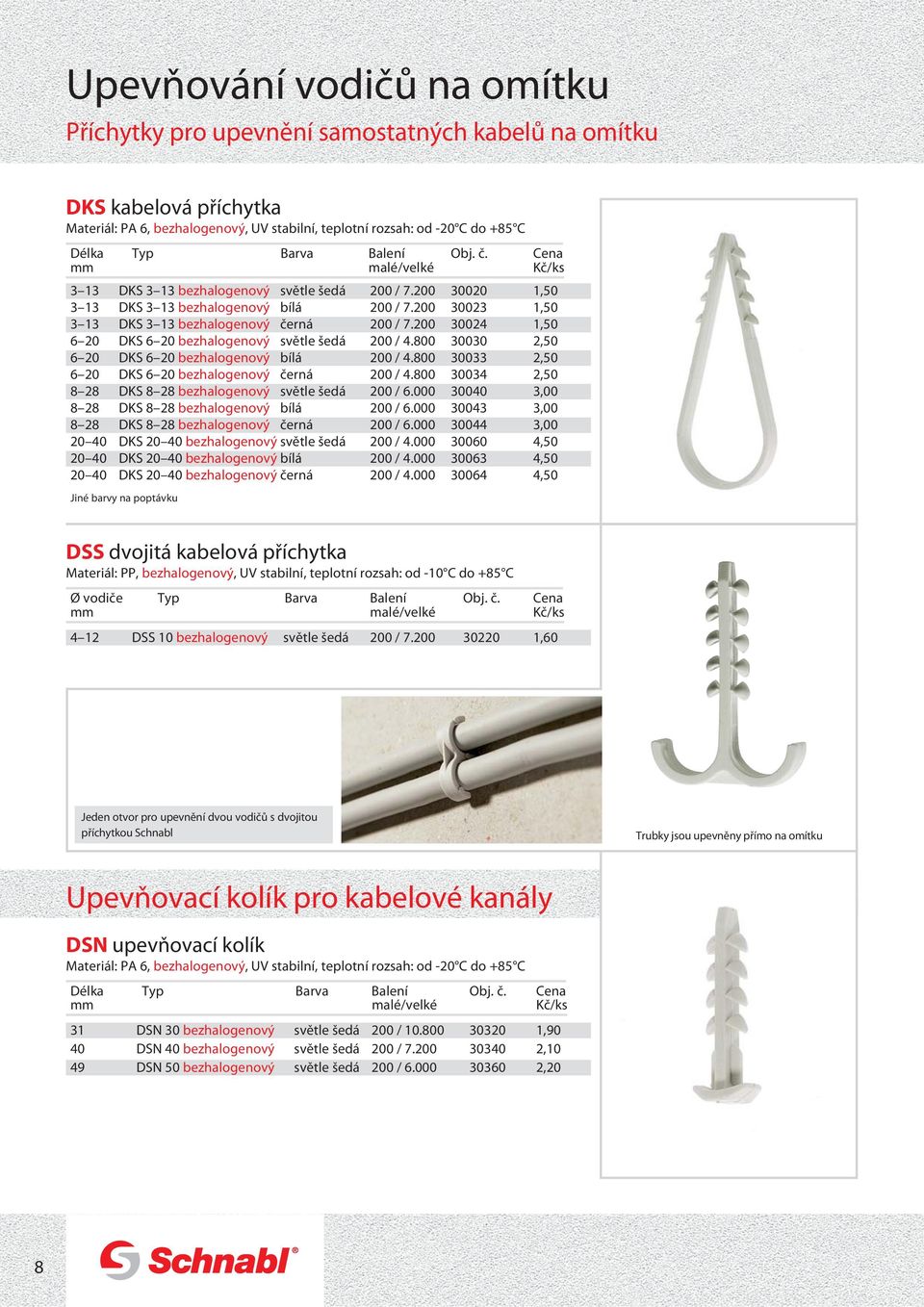

8 Upevňování vodičů na omítku Příchytky pro upevnění samostatných kabelů na omítku DKS kabelová příchytka Materiál: PA 6, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do +85 C Délka Typ Barva Balení Obj. č. Cena 3 13 DKS 3 13 bezhalogenový světle šedá 200 / , DKS 3 13 bezhalogenový bílá 200 / , DKS 3 13 bezhalogenový černá 200 / , DKS 6 20 bezhalogenový světle šedá 200 / , DKS 6 20 bezhalogenový bílá 200 / , DKS 6 20 bezhalogenový černá 200 / , DKS 8 28 bezhalogenový světle šedá 200 / , DKS 8 28 bezhalogenový bílá 200 / , DKS 8 28 bezhalogenový černá 200 / , DKS bezhalogenový světle šedá 200 / , DKS bezhalogenový bílá 200 / , DKS bezhalogenový černá 200 / ,50 Jiné barvy na poptávku DSS dvojitá kabelová příchytka Materiál: PP, bezhalogenový, UV stabilní, teplotní rozsah: od -10 C do +85 C Ø vodiče Typ Barva Balení Obj. č. Cena 4 12 DSS 10 bezhalogenový světle šedá 200 / ,60 Jeden otvor pro upevnění dvou vodičů s dvojitou příchytkou Schnabl Trubky jsou upevněny přímo na omítku Upevňovací kolík pro kabelové kanály DSN upevňovací kolík Materiál: PA 6, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do +85 C Délka Typ Barva Balení Obj. č. Cena 31 DSN 30 bezhalogenový světle šedá 200 / ,90 40 DSN 40 bezhalogenový světle šedá 200 / ,10 49 DSN 50 bezhalogenový světle šedá 200 / ,20 8

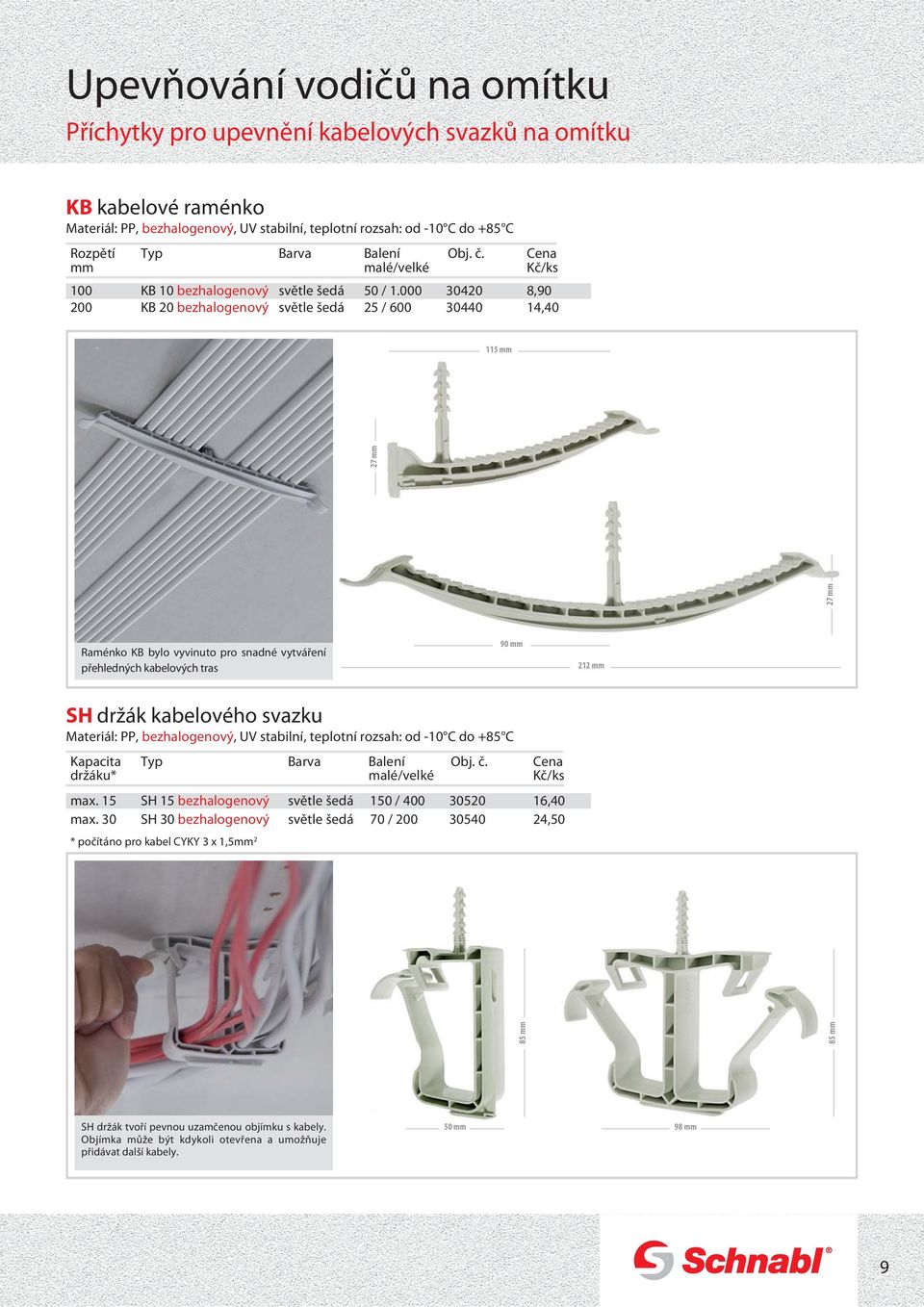

9 Upevňování vodičů na omítku Příchytky pro upevnění kabelových svazků na omítku KB kabelové raménko Materiál: PP, bezhalogenový, UV stabilní, teplotní rozsah: od -10 C do +85 C Rozpětí Typ Barva Balení Obj. č. Cena 100 KB 10 bezhalogenový světle šedá 50 / , KB 20 bezhalogenový světle šedá 25 / , mm 27 mm 27 mm Raménko KB bylo vyvinuto pro snadné vytváření přehledných kabelových tras 90 mm 212 mm SH držák kabelového svazku Materiál: PP, bezhalogenový, UV stabilní, teplotní rozsah: od -10 C do +85 C Kapacita Typ Barva Balení Obj. č. Cena držáku* malé/velké Kč/ks max. 15 SH 15 bezhalogenový světle šedá 150 / ,40 max. 30 SH 30 bezhalogenový světle šedá 70 / ,50 * počítáno pro kabel CYKY 3 x 1,5mm 2 85 mm 85 mm SH držák tvoří pevnou uzamčenou objímku s kabely. Objímka může být kdykoli otevřena a umožňuje přidávat další kabely. 50 mm 98 mm 9

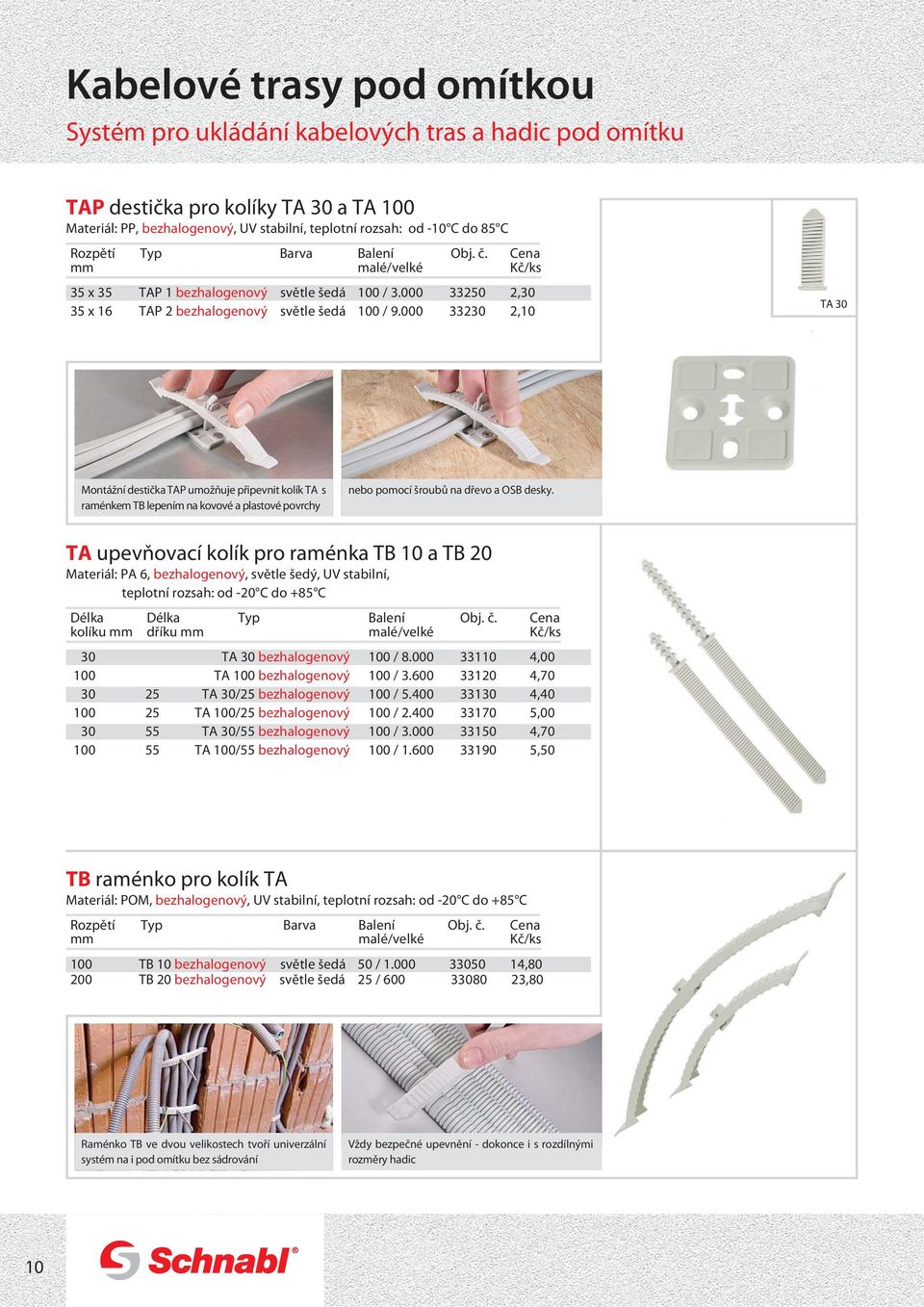

10 Kabelové trasy pod omítkou Systém pro ukládání kabelových tras a hadic pod omítku TAP destička pro kolíky TA 30 a TA 100 Materiál: PP, bezhalogenový, UV stabilní, teplotní rozsah: od -10 C do 85 C Rozpětí Typ Barva Balení Obj. č. Cena 35 x 35 TAP 1 bezhalogenový světle šedá 100 / ,30 35 x 16 TAP 2 bezhalogenový světle šedá 100 / ,10 TA 30 Montážní destička TAP umožňuje připevnit kolík TA s raménkem TB lepením na kovové a plastové povrchy nebo pomocí šroubů na dřevo a OSB desky. TA upevňovací kolík pro raménka TB 10 a TB 20 Materiál: PA 6, bezhalogenový, světle šedý, UV stabilní, teplotní rozsah: od -20 C do +85 C Délka Délka Typ Balení Obj. č. Cena kolíku mm dříku 30 TA 30 bezhalogenový 100 / , TA 100 bezhalogenový 100 / , TA 30/25 bezhalogenový 100 / , TA 100/25 bezhalogenový 100 / , TA 30/55 bezhalogenový 100 / , TA 100/55 bezhalogenový 100 / ,50 TB raménko pro kolík TA Materiál: POM, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do +85 C Rozpětí Typ Barva Balení Obj. č. Cena 100 TB 10 bezhalogenový světle šedá 50 / , TB 20 bezhalogenový světle šedá 25 / ,80 Raménko TB ve dvou velikostech tvoří univerzální systém na i pod omítku bez sádrování Vždy bezpečné upevnění - dokonce i s rozdílnými rozměry hadic 10

11 Instalace pod omítku Příchytky pro instalaci ohebných trubek pod omítku Duté cihly Beton Sádrokarton USA příchytka pod omítku s automatickým zavíráním Materiál: PP, bezhalogenový, světle šedý, teplotní rozsah: od -10 C do +85 C Ø trubky Délka Typ Balení Obj. č. Cena mm dříku USA 16-20/11 bezhalogenový 100 / , USA 20-25/11 bezhalogenový 100 / , USA 25-32/11 bezhalogenový 50 / , USA 16-20/25 bezhalogenový 100 / , USA 20-25/25 bezhalogenový 100 / , USA 25-32/25 bezhalogenový 100 / , USA 16-20/55 bezhalogenový 100 / , USA 20-25/55 bezhalogenový 100 / , USA 25-32/55 bezhalogenový 50 / ,50 Příchytka obsahuje výstupek, který zapadá do žebrování trubky a brání jejímu vytažení. uzavřená otevřená USE příchytka pod omítku pro jednu trubku Materiál: PP, bezhalogenový, světle šedý, teplotní rozsah: od -10 C do +85 C Ø trubky Délka Typ Balení Obj. č. Cena mm dříku USE 16-20/55 bezhalogenový 100 / , USE 20-25/55 bezhalogenový 100 / , USE 25-32/55 bezhalogenový 100 / ,20 Příchytka dokonale obejme ohebnou trubku a je vybavena výstupkem, který zapadá do žebrování ohebné trubky a brání jejímu vytažení. USD příchytka pod omítku pro dvě trubky Materiál: PP, bezhalogenový, světle šedý, teplotní rozsah: od -10 C do + 85 C Ø trubky Délka Typ Balení Obj. č. Cena mm dříku Duté cihly Beton USD 16-20/25 bezhalogenový 200 / , USD 20-25/25 bezhalogenový 100 / , USD 25-32/25 bezhalogenový 100 / , USD 16-20/55 bezhalogenový 100 / , USD 20-25/55 bezhalogenový 100 / , USD 25-32/55 bezhalogenový 100 / ,20 USD umožňuje montáž dvou ohebných trubek pod omítku. Obsahuje výstupky, které zapadají do žebrování ohebné trubky a brání jejich vytažení. 11

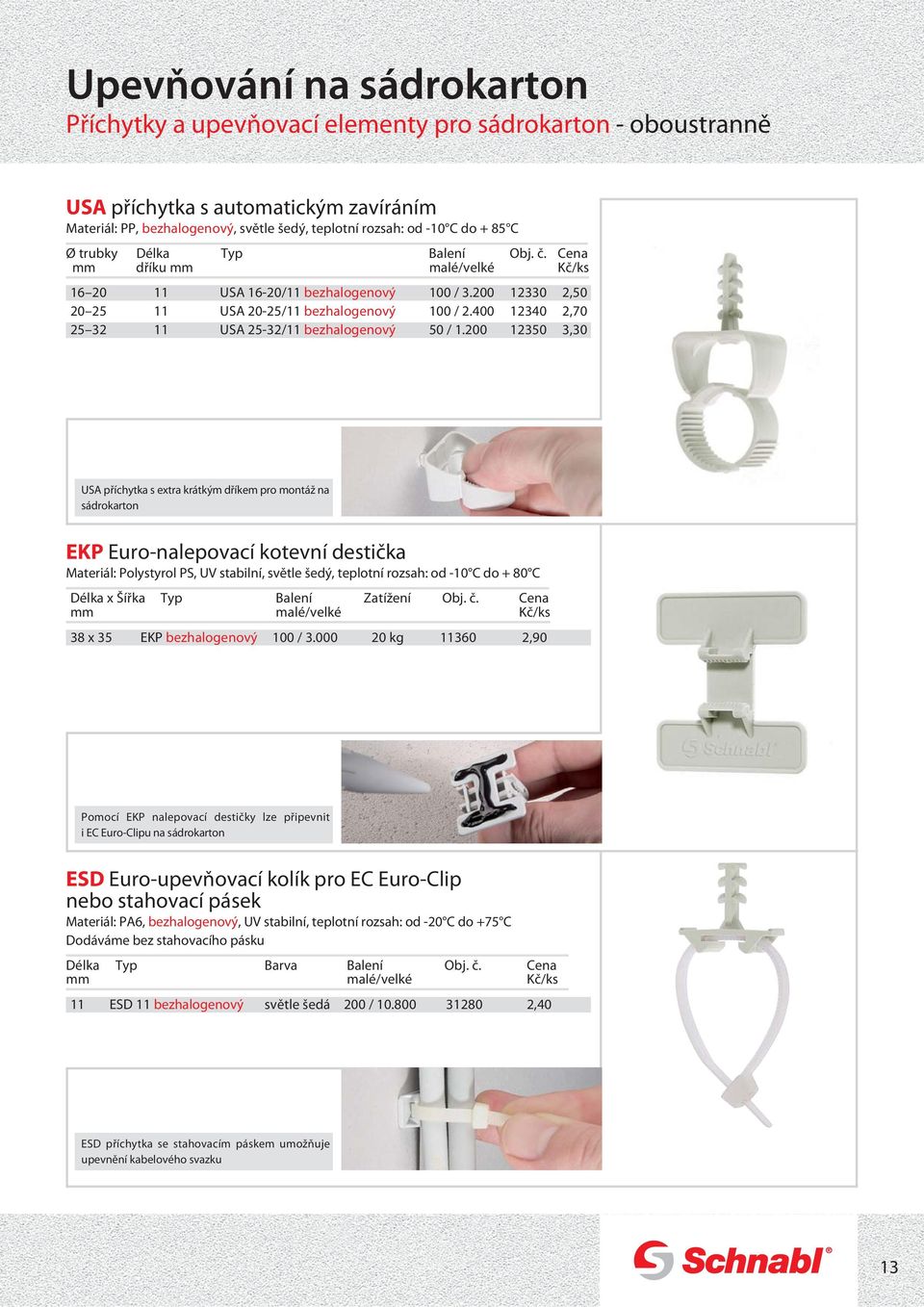

12 Upevňování na sádrokarton Příchytky a upevňovací elementy pro sádrokarton - oboustranně CF C-Fix natloukací příchytka pro montáž trubek Materiál: chromátovaná ocel Ø trubky Typ Balení Zatížení Obj. č. Cena 16 CF / kg ,80 20 CF / kg ,10 25 CF / kg ,40 Hodnoty zatížení jsou průměrné a mohou se odlišovat v závislosti na dalších vlivech S C-Fix příchytkou upevníte trubku bez sádrování, vrtání a poškození sádrokartonové desky. Speciální konstrukce zaručuje pevné upevnění. PD kotva pro sádrokarton a heraklit Materiál: pružinová ocel Šroub Délka Typ Balení Zatížení Obj. č. Cena Ø 3,5 4,5 30 PD / kg ,80 3,5 4,5 43 PD / kg ,90 Hodnoty zatížení jsou průměrné a mohou se odlišovat v závislosti na dalších vlivech Doporučený průměr šroubu 3,5-4 mm, šrouby nejsou součástí dodávky S pomocí kotvy PD lze namontovat např. EC Euro-Clip na sádrokarton nebo heraklit SBA Schnabl - hloubkový doraz pro ESD a USA Materiál: Polystyrol PS, UV stabilní, světle šedý, teplotní rozsah: od -10 C do + 80 C Ø vrtáku Vnější Typ Barva Obj. č. Cena mm průměr mm Kč/ks 6 30 SBA 6 šedá-červená , SBA 8 šedá-zelená ,30 Ideální pomůcka pro vrtání do sádrokartonu - zabraňuje poškození desky provrtáním skrz 12

13 Upevňování na sádrokarton Příchytky a upevňovací elementy pro sádrokarton - oboustranně USA příchytka s automatickým zavíráním Materiál: PP, bezhalogenový, světle šedý, teplotní rozsah: od -10 C do + 85 C Ø trubky Délka Typ Balení Obj. č. Cena mm dříku USA 16-20/11 bezhalogenový 100 / , USA 20-25/11 bezhalogenový 100 / , USA 25-32/11 bezhalogenový 50 / ,30 USA příchytka s extra krátkým dříkem pro montáž na sádrokarton EKP Euro-nalepovací kotevní destička Materiál: Polystyrol PS, UV stabilní, světle šedý, teplotní rozsah: od -10 C do + 80 C Délka x Šířka Typ Balení Zatížení Obj. č. Cena 38 x 35 EKP bezhalogenový 100 / kg ,90 Pomocí EKP nalepovací destičky lze připevnit i EC Euro-Clipu na sádrokarton ESD Euro-upevňovací kolík pro EC Euro-Clip nebo stahovací pásek Materiál: PA6, bezhalogenový, UV stabilní, teplotní rozsah: od -20 C do +75 C Dodáváme bez stahovacího pásku Délka Typ Barva Balení Obj. č. Cena 11 ESD 11 bezhalogenový světle šedá 200 / ,40 ESD příchytka se stahovacím páskem umožňuje upevnění kabelového svazku 13

14 Nestandardní upevnění Upevňování na stěny a stropy s izolačními deskami DHI kotva s montážní deskou Materiál: PA 6, bezhalogenový, světle šedý, UV stabilní, teplotní rozsah: od -20 C do +85 C Tloušťka Celková Typ Balení Obj. č. Cena izolace mm délka mm Kč/ks 3 4 cm 8 cm DHI 8 bezhalogenový , cm 10 cm DHI 10 bezhalogenový , cm 13 cm DHI 13 bezhalogenový , cm 15 cm DHI 15 bezhalogenový , cm 17,5 cm DHI 17 bezhalogenový , cm 25 cm DHI 25 bezhalogenový ,00 Montážní návod: zasunutí do pevného podkladu = 45 mm Průměr otvoru = 10 mm, Hloubka otvoru = celková délka DHI + 10 mm Doporučené šrouby: Vruty do plechu nebo dřevotřísky o průměru 4 mm Délka vrutu v DHI = mm Nepoužívejte měděné nebo mosazné vruty! Kotvy DHI lze použít nejen v tepelných izolacích, ale i v heraklitu Množství středových otvorů umožňuje přesné vycentrování příchytek Vrtání LB hrotový vrták pro duté cihly a keramiku Průměr Délka Typ Obj. č. Cena mm mm Kč/ks LB 6/ , LB 6/ , LB 8/ , LB 10/ , LB 10/ ,10 Hrotový vrták LB je ideální pro obklady a keramiku Ideální pro vrtání dutých cihel bez nebezpečí poškození jejich vnitřní struktury 14

15 Tipy a Triky pro vrtání ve stavebních hmotách Se správným nářadím je montáž ještě rychlejší! Vrták pro příklepové vrtání, Ø 6 mm do betonu, železobetonu, plných cihel, vápenopískových cihel a kamene HSS-vrták, Ø 6 mm vrtat bez příklepu do sádrokartonu, plynosilikátu a plechu Hrotový vrták, Ø 6 mm vrtat bez příklepu do dutých cihel, pórovitých materiálů, keramiky a skla 15

16 Aplikace Různé metody instalace Upevňování trubek 1 2 čisté řešení a přesvědčivý výsledek díky jedinečné možnosti kombinovat a spojovat příchytky navzájem ušetříte spoustu vrtání 1 2 Instalace pod omítku praktické příchytky USD pro dvě trubky upevnění dvou trubek jedním stiskem do jednoho vyvrtaného otvoru příchytka USA s automatickým zavíráním Upevnění kabel. tras Perfektní řešení vše v jednom! Snadné otevření a uzavření příchytky! Schnabl - produkty mají garantovanou vytahovací sílu 40 kg

17 Meze pevnosti Schnabl produkty pod lupou Meze pevnosti příchytek - zasouvacích, šroubovacích i natloukacích: Průměrné hodnoty vybraných zkoušek TU Graz a rakouského institutu pro plasty TCM Tabulka ukazuje průměrné hodnoty zkoušek provedených v červenci a srpnu 2009 (všechny hodnoty jsou v Newtonech): Název Beton Plná cihla Dutá cihla 1) Pórobeton 2) Sádrokarton 2) Sádrokarton Heraklit 3) produktu (Porotherm) 15 mm 25 mm ESD ,00 325,50 335,70 151,30 225,60 AKS ,30 341,90 245,20 151,30 AKS ,40 404,30 387,20 187,10 KB ,70 331,00 SH ,80 282,20 SH ,20 311,10 USA 20 25/25 241,40 210,20 234,70 106,60 191,20 USE 20 25/55 223,40 233,10 1) CF ,60 169,00 In diesem Baustoff wurde ohne schlagen gebohrt (mit 6 mm Lanzenbohrer) 2) CF Montagehinweise: 25 Mindestsetztiefe im tragf higen Untergrund = 45 mm, 128,00 168,00 PD Bohrdurchmesser 1 = 10 mm, Mindestbohrtiefe = Gesamtl nge DHI + 10 mm 459,50 933,10 115,70 PD 2 446, ,00 210,70 Bei den angegebenen Ausziehwerten handelt es sich um Bruchlasten, bei denen die Befestigung reißt DKS ,00 271,80 bzw. der Steckschaft aus dem Bohrloch gezogen wurde. S mtliche Werte sind Mittelwerte aus je DHI 15 3) 780,60 828,70 707,80 378,70 10 Versuchen. Die Pr zisions-meßeinrichtung wird regelm ßig nach ISO 9001 kalibriert. DSN ,20 607,30 395,30 92,40 205,50 Der TA 100/25 erforderliche Sicherheitsfaktor 369,00 entsprechend 374,00 der jeweiligen 365,20 Verwendung 148,10 ist zu ber cksichtigen. F r weitere Informationen bitte r ckfragen! 1) V tomto stavebním materiálu nebyl otvor vrtán s příklepem ( s 6 mm hrotovým vrtákem) 2) V tomto stavebním materiálu nebyl otvor vrtán s příklepem ( s 6 mm HSS vrtákem) 3) Montážní pokyny : kotevní hloubka v pevném materiálu = 45 mm, průměr otvoru = 10mm, Hloubka vrtaného otvoru = délka DHI + 10 mm Uvedené údaje představují meze pevnosti upevnění a je třeba vždy počítat s bezpečnostním faktorem odpovídajícím danému použití. 17

18 Kombinování a triky při instalaci EC Euro-Clip lze kombinovat s ostatními produkty Schnabl EC Euro-Clip lze v kolíku ESO dodatečně výškově nastavit EC Euro-Clip je možné skládat vedle sebe prostým zasunutím Oddělení objímek EC Euro-Clipů se provádí jejich odlomením ESD Euro-kolík lze použít i pro stahovací pásek 18

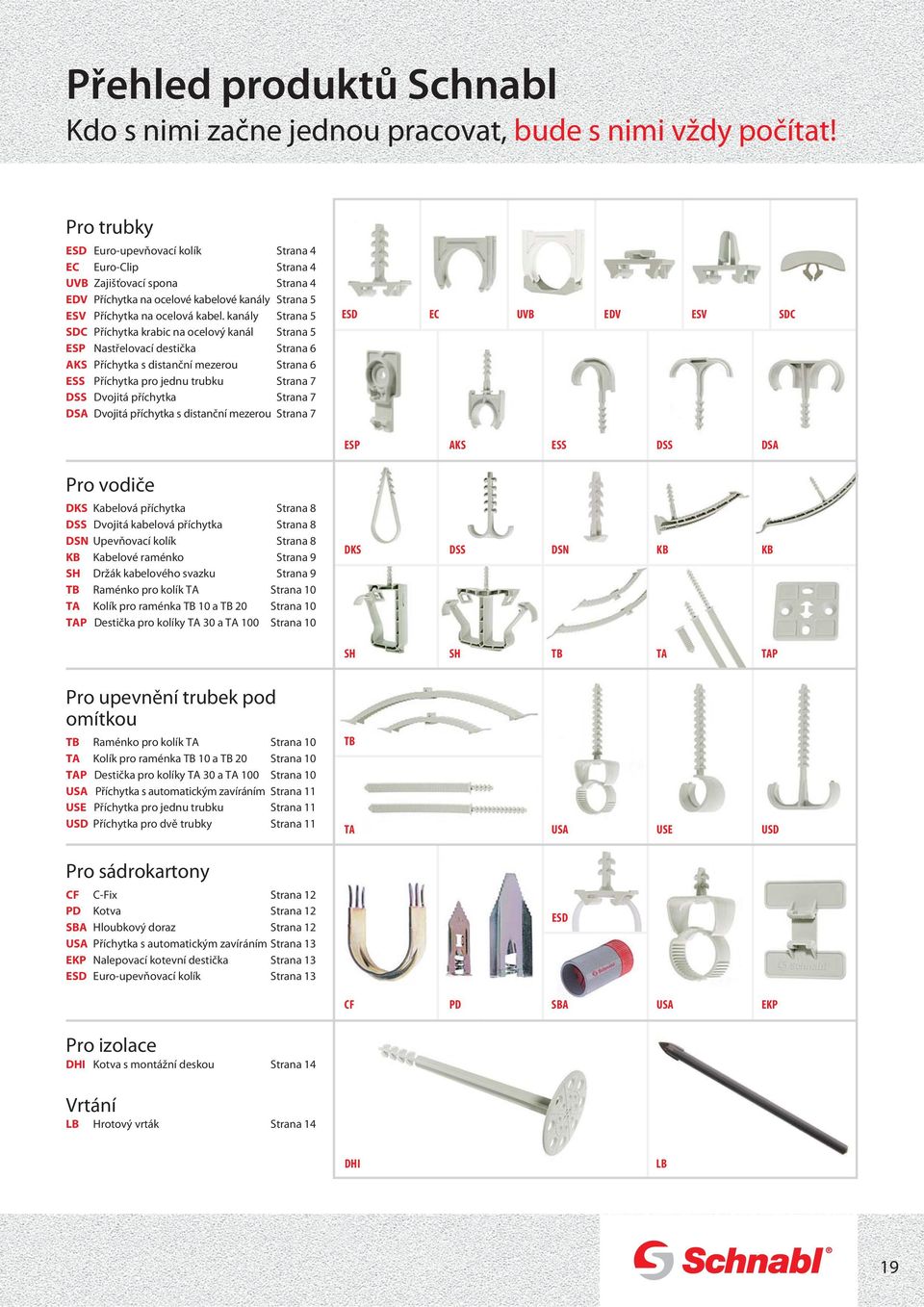

19 Přehled produktů Schnabl Kdo s nimi začne jednou pracovat, bude s nimi vždy počítat! Pro trubky ESD Euro-upevňovací kolík Strana 4 EC Euro-Clip Strana 4 UVB Zajišťovací spona Strana 4 EDV Příchytka na ocelové kabelové kanály Strana 5 ESV Příchytka na ocelová kabel. kanály Strana 5 SDC Příchytka krabic na ocelový kanál Strana 5 ESP Nastřelovací destička Strana 6 AKS Příchytka s distanční mezerou Strana 6 ESS Příchytka pro jednu trubku Strana 7 DSS Dvojitá příchytka Strana 7 DSA Dvojitá příchytka s distanční mezerou Strana 7 ESD EC UVB EDV ESV SDC ESP AKS ESS DSS DSA Pro vodiče DKS Kabelová příchytka Strana 8 DSS Dvojitá kabelová příchytka Strana 8 DSN Upevňovací kolík Strana 8 KB Kabelové raménko Strana 9 SH Držák kabelového svazku Strana 9 TB Raménko pro kolík TA Strana 10 TA Kolík pro raménka TB 10 a TB 20 Strana 10 TAP Destička pro kolíky TA 30 a TA 100 Strana 10 DKS DSS DSN KB KB SH SH TB TA TAP Pro upevnění trubek pod omítkou TB Raménko pro kolík TA Strana 10 TA Kolík pro raménka TB 10 a TB 20 Strana 10 TAP Destička pro kolíky TA 30 a TA 100 Strana 10 USA Příchytka s automatickým zavíráním Strana 11 USE Příchytka pro jednu trubku Strana 11 USD Příchytka pro dvě trubky Strana 11 Pro sádrokartony CF C-Fix Strana 12 PD Kotva Strana 12 SBA Hloubkový doraz Strana 12 USA Příchytka s automatickým zavíráním Strana 13 EKP Nalepovací kotevní destička Strana 13 ESD Euro-upevňovací kolík Strana 13 TB TA USA USE USD ESD CF PD SBA USA EKP Pro izolace DHI Kotva s montážní deskou Strana 14 Vrtání LB Hrotový vrták Strana 14 DHI LB 19
