1 precision. power. simplicity. Precision. Přesné stroje a nástroje pro obrábění konců trubek > 10/2006 K a t a l o g C Z orbitalum tools gmbh Freibühlstraße 19 D Singen Tel. +49 (0) Fax +49 (0)

2 Naše novinky Stroje k čelnímu zarovnávání trubek RPG 1.0 Aku Kolmé a bezotřepové zarovnávání čel tenkostěnných nerez trubek do 25,4 mm. Nenákladná příprava konců trubek pro orbitální svařování v souladu s průmyslovými standardy. Přednosti: Vysoká jakost výsledného obrobení Čelo kolmé a bez otřepu Vyměnitelná břitová destička se dvěma břity a vysoce odolným povlakem Systém rychlého upínání trubek, nástrojů a kruhových upínacích čelistí Pro opracování nejsou nutné žádné další nástroje Nenáročný na místo, příruční, kompaktní Elektromotor s elektronickou regulací otáček Mikrometrický posuv pro optimální výsledek Jednotku posuvu lze ve stísněném prostoru natočit Přenosné a lehké stroje pro mobilní a bezpečné použití...více od strany 26 Stroj k oběžnému upichování OTM 2.0 Dělení tenkostěnných nerez trubek až D 50,8 mm plynulou třískou. Optimální příprava konců trubek pro svarový spoj podle norem. Přednosti: Plynulá tříska ideální pro aplikace s požadavkem vysoké čistoty Čelo kolmé a bez otřepu, žádná deformace Orbitální a automatizovaný proces dělení Přenosný a lehký stroj pro mobilní, bezpečné použití Systém rychlého upínání kruhových čelistí a trubek s možností seřízení podle tolerance trubky Elektromotor s elektronickou regulací a udržováním konstantních otáček Ochrana proti nečekanému rozběhu Jednotka pohonu natáčecí / lze ji odebrat...více od strany 19 Stroje k obrábění konců trubek REB 20 Nejvýkonnější řešení pro opracování konců trubek: Zaručuje kolmé obrobení bez otřepu. Přednosti: Velký rozsah použití od vnějšího D mm Systém rychlé výměny nástrojů QTC (Quick-Tool-Change) Vyměnitelná břitová destička s až čtyřmi břity a vysoce odolným povlakem Systém rychlého upínání nástrojů Robustní konstrukce charakteristického tvaru...více od strany 43 Změny vyhrazeny. Platí naše všeobecné prodejní podmínky orbitalum tools gmbh Freibühlstraße 19 D Singen Tel. +49 (0) Fax +49 (0)

3 Přehled Strana Technika k dělení a úkosování trubek 5 Technika k obrábění konců trubek 25 Technika k broušení elektrod 53 Technika k řezání závitů a k utěsňování závitů 57 Technika pro rozvody z měděných trubek 65 Příslušenství pro dílnu a na stavbu 69 Přehled 3

4 Naše heslo Precision. Power. Simplicity. odráží vysokou preciznost, promyšlenou koncepci pohonů a nástrojů stejně jako bezpečnou a jednoduchou obsluhu produktů vyrobených v Singenu. Přesvědčete se sami! Precision. Dělicí řez kolmý, bez deformace a otřepu nebo opakovatelný úkos na koncích trubek je základním předpokladem pro optimální další zpracování. Firma Orbitalum Tools GmbH vyvíjí, vyrábí a uvádí na trh vysoce precizní stroje a nástroje a také odpovídající příslušenství pro stavbu průmyslových i sanitárních potrubí. Power. Robustní a také výkonné stroje a nástroje s dlouhou životností umožňují trvale efektivní použití pro Vaše individuální aplikace. Lhostejno, jestli se jedná o profesionální přípravu pro svar, nebo o přípravu pro mechanické spojení trubek, tvarovek a armatur firma Orbitalum Tools GmbH s logistikou a přítomností na trhu v celém světě je Vaším potenciálním partnerem pro jednání. Simplicity. Ve spletitém a stále náročnějším prostředí se firma Orbitalum Tools GmbH stále více zaměřuje na stroje a nástroje jejichž obsluhování je ergonomicky a uživatelsky příjemně zaměřeno na stavbu potrubí. Firma Orbitalum Tools GmbH zastupuje rychlé, precizní a jednoduché opracování trubek všeho druhu. 4

5 Strana Stroje k dělení a úkosování trubek RA 2, RA 4, RA 6, RA 8, RA 12 (AVM/MVM) 6 Stroj k dělení a úkosování trubek RA 21 S 8 Stroj k dělení a úkosování trubek RA 41 Plus 9 Příslušenství ke strojům RA 10 Pilové kotouče a frézy ke strojům RA 14 Přenosné pily na trubky PS 4.5 a PS Příslušenství ke strojům PS 18 Stroj k oběžnému upichování OTM Příslušenství ke stroji OTM Stroje k dělení trubek SCORP 220 Plus, SCORP Pilové kotouče ke strojům SCORP 22 Odřezávač kovových trubek MRA 23 Příslušenství k MRA 24 Technika k dělení a úkosování trubek 5

6 Stroje k dělení a úkosování trubek RA Kolmé opracování, bez otřepu a zastudena Systém upínání tenkostěnných a tlustostěnných trubek nezpůsobující deformace Optimální příprava pro automatizovaný svařovací proces Robustní konstrukce se silným pohonem Jedinečný, automatizovaný proces oběžného dělení RA 2, RA 4, RA 6, RA 8 a RA 12 RA 4 Dělení a úkosování trubek z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů metodou oběžného řezání rychlostí řádově za sekundy. Výše uvedené stroje RA se dodávají také v následujícím zvláštním provedení: RA H Stroje k dělení a úkosování trubek s přídavnou vloženou převodovkou pro dosažení nižších řezných rychlostí při opracování trubek z velmi obtížně obrobitelných materiálů jako např. Hastelloy, Inconel, Duplex, vysokolegovaná (nerez) ocel a titan (slitiny). RA INOX Stroje k dělení a úkosování trubek se speciálními čelistmi z nerez oceli, příp. s nástavci z nerez oceli. U strojů RA 6, RA 8 a RA 12 obsaženy ve standardním rozsahu dodávky. Varianty posuvu: RA 6 AVM, RA 8 AVM a RA 12 AVM Stroje k dělení a úkosování trubek se zabudovaným ozubeným věncem a modulem pro automatický posuv AVM. Inteligentní AVM reguluje posuv a řezný proces je automatizován. Modul AVM se dodává odděleně spolu se strojem a lze jej jednoduše namontovat na pilu. RA 8 AVM RA 6 MVM, RA 8 MVM a RA 12 MVM Stroje k dělení a úkosování trubek s modulem pro ruční posuv MVM. Přídavný modul na stroji usnadňuje opracování trubek tím, že posuv je vyvozován ručně, ovládáním ručního kolečka. Takto je otočné těleso vedeno plynulým pohybem kolem trubky, pohodlně a s minimálním vynaložením síly. Obsah dodávky: 1 stroj k dělení a úkosování trubek RA 1 přepravní bedna 1 pilový kotouč 1 rychloupínací deska 1 sada nářadí 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 tuba spec. převodového oleje (obj. č ) 1 Návod k obsluze a seznam náhradních dílů Všechny stroje RA jsou vybaveny přívodním kabelem s otočným kontaktem. RA 6 MVM 6 Technika k dělení a úkosování trubek

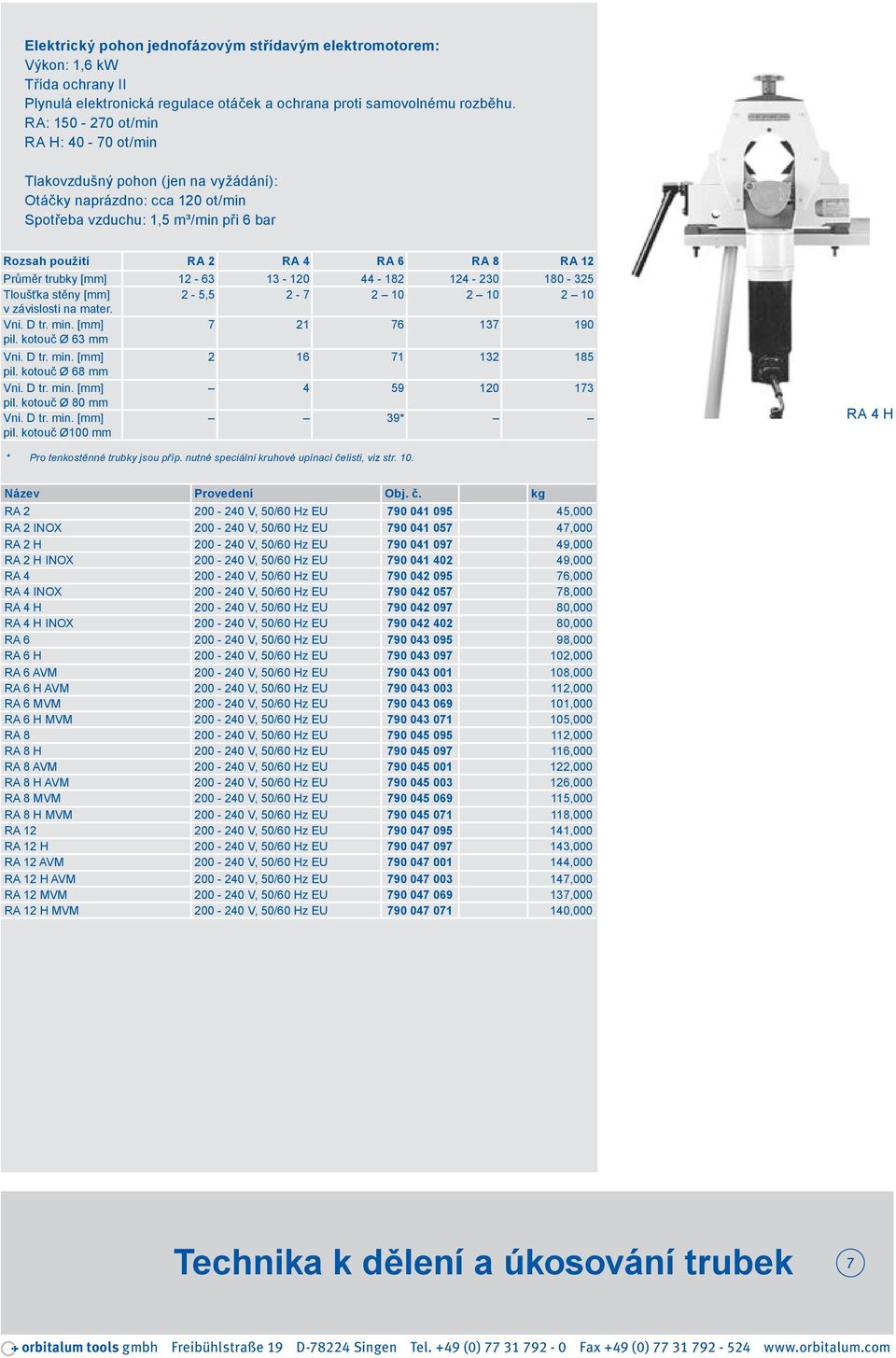

7 Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1,6 kw Třída ochrany II Plynulá elektronická regulace otáček a ochrana proti samovolnému rozběhu. RA: ot/min RA H: ot/min Tlakovzdušný pohon (jen na vyžádání): Otáčky naprázdno: cca 120 ot/min Spotřeba vzduchu: 1,5 m³/min při 6 bar Rozsah použití RA 2 RA 4 RA 6 RA 8 RA 12 Průměr trubky Tloušťka stěny 2-5, v závislosti na mater. Vni. D tr. min pil. kotouč Ø 63 mm Vni. D tr. min pil. kotouč Ø 68 mm Vni. D tr. min pil. kotouč Ø 80 mm Vni. D tr. min. pil. kotouč Ø100 mm 39* RA 4 H * Pro tenkostěnné trubky jsou příp. nutné speciální kruhové upínací čelisti, viz str. 10. Název Provedení Obj. č. kg RA V, 50/60 Hz EU ,000 RA 2 INOX V, 50/60 Hz EU ,000 RA 2 H V, 50/60 Hz EU ,000 RA 2 H INOX V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA 4 INOX V, 50/60 Hz EU ,000 RA 4 H V, 50/60 Hz EU ,000 RA 4 H INOX V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA 6 H V, 50/60 Hz EU ,000 RA 6 AVM V, 50/60 Hz EU ,000 RA 6 H AVM V, 50/60 Hz EU ,000 RA 6 MVM V, 50/60 Hz EU ,000 RA 6 H MVM V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA 8 H V, 50/60 Hz EU ,000 RA 8 AVM V, 50/60 Hz EU ,000 RA 8 H AVM V, 50/60 Hz EU ,000 RA 8 MVM V, 50/60 Hz EU ,000 RA 8 H MVM V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA 12 H V, 50/60 Hz EU ,000 RA 12 AVM V, 50/60 Hz EU ,000 RA 12 H AVM V, 50/60 Hz EU ,000 RA 12 MVM V, 50/60 Hz EU ,000 RA 12 H MVM V, 50/60 Hz EU ,000 Technika k dělení a úkosování trubek 7

8 Stroje k dělení a úkosování trubek RA Kolmé opracování, bez otřepu a zastudena Systém upínání nezpůsobující deformaci, vhodný zejména pro tenkostěnné trubky Ideální pro současné dělení a úkosování Rychlé přestavení na jiný rozměr Díky nepatrné hmotnosti k použití zejména na stavbě Robustní konstrukce se silným pohonem RA 21 S Dělení a úkosování trubek z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů jakož i plného materiálu a tenkostěnných nerez trubek metodou oběžného řezání rychlostí řádově za sekundy. Ideální pro systém Pressfitting. Výše uvedený stroj se dodává také v následujícím zvláštním provedení: RA 21 S INOX Stroj k dělení a úkosování trubek se spec. upínacími čelistmi resp. nástavci z nerez oceli. Obsah dodávky: 1 stroj k dělení a úkosování trubek RA 21 S 1 přepravní kufr z tvrzeného materiálu 1 pilový kotouč (obj. č ) 1 rychloupínací deska 1 sada nářadí 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 tuba spec. převodového oleje (obj. č ) 1 návod k obsluze a seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 550 W Třída ochrany II Otáčky: 180 ot/min Rozsah použití RA 21 S Průměr trubky 5-63 Tloušťka stěny, v závislosti na materiálu 0,5-4,5 Vni. průměr trubky min. (pilový kotouč Ø 63 mm) min. 7 Vni. průměr trubky min. (pilový kotouč Ø 68 mm) min. 2 Na plném mater. kruhového průřezu (pil. kotouč Ø 63 mm) 6-16 Název Provedení Obj. č. kg RA 21 S V, 50/60 Hz EU ,200 RA 21 S INOX V, 50/60 Hz EU ,200 8 Technika k dělení a úkosování trubek

9 Stroje k dělení a úkosování trubek RA Kolmé opracování, bez otřepu a zastudena Systém upínání nezpůsobující deformace, vhodný zejména pro tenkostěnné trubky Ideální k současnému dělení a úkosování Rychlé přestavení na jiný rozměr Robustní konstrukce se silným pohonem Optimální příprava pro automatizovaný svařovací proces Hliníkové upínací čelisti RA 41 Plus Dělení a úkosování trubek a dělení kolen (oblouků) z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů metodou oběžného řezání rychlostí řádově za sekundy. Výše uvedený stroj RA se dodává také v následujícím zvláštním provedení: RA 41 Plus H Stroje k dělení a úkosování trubek s přídavnou zabudovanou vloženou převodovkou pro dosažení nižších řezných rychlostí při opracování trubek z vysoce odolných materiálů jako např. Hastelloy, Inconel, Duplex, vysokolegované (nerez) oceli a (slitin) titanu. Obsah dodávky: 1 stroj k dělení a úkosování trubek RA 41 Plus (H) 1 přepravní bedna 1 pilový kotouč (obj. č ) 1 rychloupínací deska 1 sada nářadí 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 tuba speciálního převodového oleje (obj. č ) 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1,6 kw Třída ochrany II Plynulá elektronická regulace otáček a ochrana proti samovolnému rozběhu: ot/min Rozsah použití RA 41 Plus Vnější D (přímé) trubky Vnější D trubky (oblouk, koleno) Tloušťka st. (v závislosti na mater) 0,6-7 Vni. D trubky min. (pilový kotouč Ø 68 mm) 16 Vni. D trubky min. (pilový kotouč Ø 80 mm) 4 Název Provedení Obj. č. kg RA 41 Plus V, 50/60 Hz EU ,000 RA 41 Plus H V, 50/60 Hz EU ,000 Technika k dělení a úkosování trubek 9

10 Příslušenství ke strojům RA Hliníkové kruhové upínací čelisti Vhodné pro RA 6, RA 8 a RA 12. K upínání tenkostěnných nerez trubek bez vzniku deformace. Hliníkové kruhové upínací čelisti jsou vyráběny podle specifického požadavku zákazníka. Ve své objednávce uvádějte prosím vnější resp. vnitřní průměr a tloušťku stěny trubky, která se má opracovávat. Obsah dodávky: 4 šrouby s válcovou hlavou 1 sada kruhových upínacích čelistí Při objednání obdržíte pro RA 8 navíc: 1 vrtací šablonu pro montáž kruhových upínacích čelistí 2 šrouby s válcovou hlavou pro vrtací šablonu Další rozměry lze dodat. Název Vnější průměr trubky Vnější průměr trubky [inch] Obj. č. zu RA 6 76, ,500 zu RA 8 129, ,300 zu RA 8 167, ,000 zu RA 8 210, ,900 zu RA , ,500 zu RA , ,200 zu RA , ,200 zu RA , ,400 zu RA , ,100 zu RA , ,100 kg Hliníkové kruhové upínací čelisti k RA 41 Plus K upínání tenkostěnných nerez trubek bez vzniku deformace. Další kruhové upínací čelisti pro různé vnější průměry lze dodat. Vnější průměr trubky Vnější průměr trubky Obj. č. kg [inch] 25, ,025 38, ,950 50, ,850 76, ,800 88, , , , , ,640 Speciální nerez upínací čelisti k RA 2, RA 21 S a RA 4 V páru. Stroj lze vystrojit dodatečně. Speciální nerez upínací čelisti k RA 2 a RA 21 S ,035 Speciální nerez upínací čelisti k RA , Technika k dělení a úkosování trubek

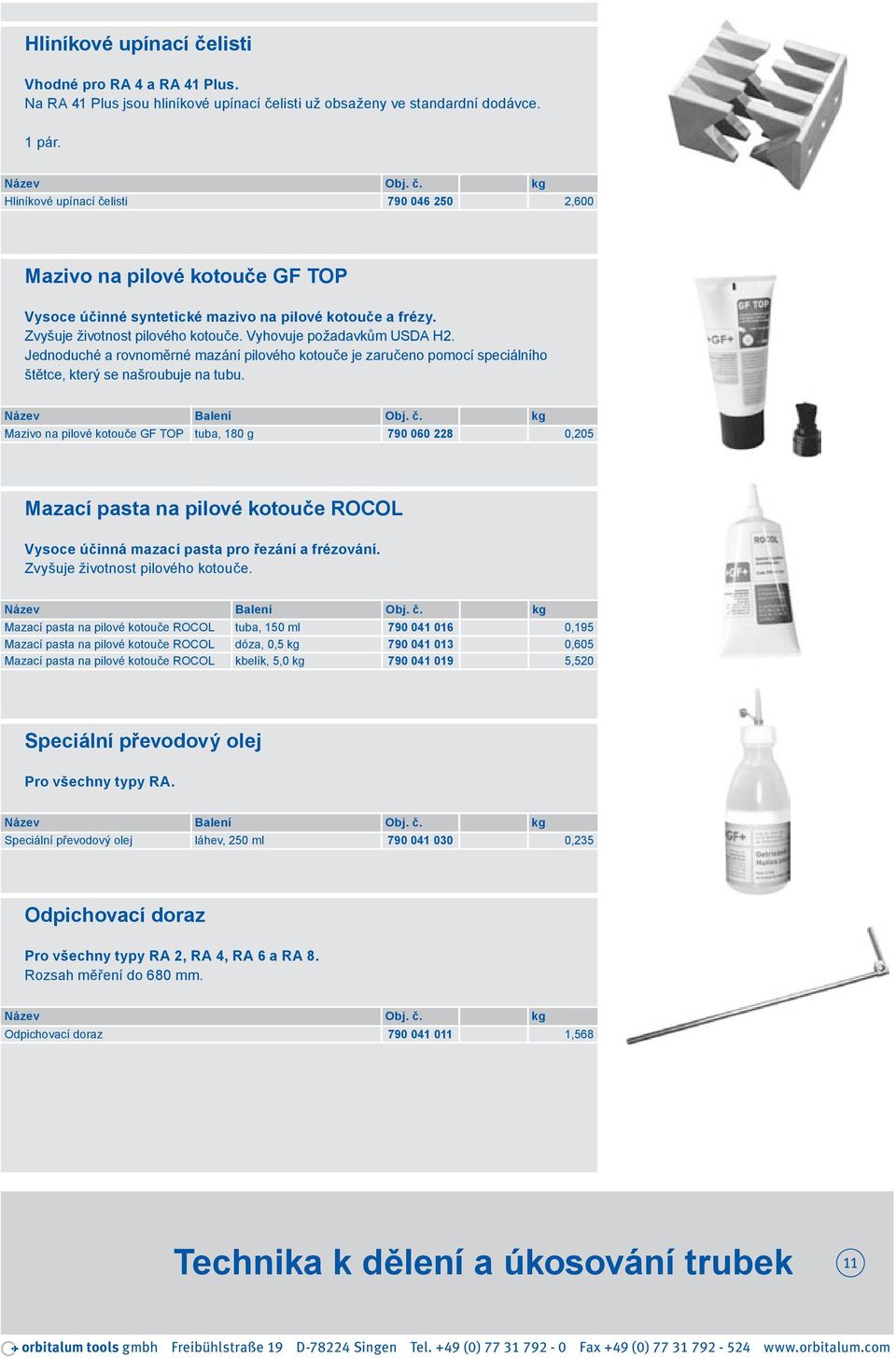

11 Hliníkové upínací čelisti Vhodné pro RA 4 a RA 41 Plus. Na RA 41 Plus jsou hliníkové upínací čelisti už obsaženy ve standardní dodávce. 1 pár. Hliníkové upínací čelisti ,600 Mazivo na pilové kotouče GF TOP Vysoce účinné syntetické mazivo na pilové kotouče a frézy. Zvyšuje životnost pilového kotouče. Vyhovuje požadavkům USDA H2. Jednoduché a rovnoměrné mazání pilového kotouče je zaručeno pomocí speciálního štětce, který se našroubuje na tubu. Název Balení Obj. č. kg Mazivo na pilové kotouče GF TOP tuba, 180 g ,205 Mazací pasta na pilové kotouče ROCOL Vysoce účinná mazací pasta pro řezání a frézování. Zvyšuje životnost pilového kotouče. Název Balení Obj. č. kg Mazací pasta na pilové kotouče ROCOL tuba, 150 ml ,195 Mazací pasta na pilové kotouče ROCOL dóza, 0,5 kg ,605 Mazací pasta na pilové kotouče ROCOL kbelík, 5,0 kg ,520 Speciální převodový olej Pro všechny typy RA. Název Balení Obj. č. kg Speciální převodový olej láhev, 250 ml ,235 Odpichovací doraz Pro všechny typy RA 2, RA 4, RA 6 a RA 8. Rozsah měření do 680 mm. Odpichovací doraz ,568 Technika k dělení a úkosování trubek 11

12 Podélný doraz Kombinovaná stupnice a [inch]. Rozsah měření až 250 mm. Podélný doraz k RA 21 S ,815 Podélný doraz k RA ,000 Vložená převodovka souprava pro dodatečnou přestavbu K dodatečné přestavbě stroje k dělení a úkosování trubek (RA) na RA H (stroj s vloženou převodovkou). Pomocí vložené převodovky se snižují otáčky RA na ot/min a zvyšuje se krouticí moment. K dělení vysoce pevných materiálů jako např. Hastelloy a Inconel. Vhodná pro RA 2, RA 4, RA 41, RA 41 Plus, RA 6, RA 8 a RA 12. V soupravě jsou všechny díly potřebné pro přestavbu a převodový olej navíc. Vložená převodovka souprava pro přestavbu ,000 Náhradní kabel s otočným kontaktem Otočný kontakt brání překroucení kabelu. Pro všechny stroje RA a PS s třídou ochrany II. Délka kabelu: 4 m Náhradní kabel s otočným kontaktem EU ,550 Rychloupínací deska S integrovanými šroubovými svěrkami pro rychlou montáž stroje na pracovní stůl. Ideální při časté změně místa nasazení. Rychloupínací deska k RA 2 (H), RA 21 S ,230 Rychloupínací deska k RA 4 (H), RA 6 (H), RA 8 (H), RA 41 (Plus) ,165 Rychloupínací deska k PS 4.5 a PS ,600 Přípravek k přenášení RA Pro snadnou přepravu pil na trubky RA. Vhodný pro typy RA 4, RA 41, RA 41 Plus a RA 6. Na přání je možno u nových objednávek jednoho z výše uvedených strojů přípravek pro přenášení RA dodat už namontovaný. Přípravek k přenášení RA , Technika k dělení a úkosování trubek

13 Vedení trubky základní díl Vedení trubky umožňuje přivádět do strojů RA bez námahy a v jejich ose dlouhé a těžké trubky. Velmi robustní a stabilní provedení s rámem s práškovou povrchovou úpravou a válečky z nerez oceli. Vhodné pro všechny typy strojů k dělení a úkosování trubek RA (s výjimkou RA 2 a RA 21 S). Stroje lze upnout přímo a bez speciálního příslušenství na montážní desku základního dílu. Mechanickým výškovým přestavením pomocí ručního kolečka lze stroj snadno nastavit na vnější průměr trubky určené k dělení. Stroj je pružně uložen na montážní desce. Rozsah použití Vedení trubky základní díl Vnější průměr trubky Rozměry základního dílu [cm] cca 185 x 105 x 50 Nosnost max. [kg] 400 Vedení trubky základní díl ,000 Vedení trubky přídavný díl K prodloužení základního dílu. Může být přímo spojen se základním dílem. Rozsah použití Vedení trubky přídavný díl Vnější průměr trubky Rozměry základního dílu [cm] cca 160 x 105 x 50 Nosnost max. [kg] 400 Vedení trubky přídavný díl ,000 Sestava kotevních úhelníků Pro ukotvení základního nebo přídavného dílu k podlaze. Sestava se skládá z: 4 úhelníků 8 šroubů s podložkami Sestava kotevních úhelníků ,900 Podpěra trubky S otočným válečkem. Výška podepření je plynule přestavitelná od 85 do 110 cm. Nosnost: max. 300 kg Podpěra trubky ,000 Technika k dělení a úkosování trubek 13

14 Pilové kotouče a frézy ke strojům RA Pilové kotouče jsou speciálně vyvinuty pro naše pily na trubky pro nejvyšší namáhání a nejdelší životnost. Pro nejrůznější aplikace jsou k dispozici 4 různá provedení pilových kotoučů a fréz: Řada Economy na nízkolegované a nelegované oceli a pro lité materiály Řada Performance na vysokolegované (nerez) oceli Řada High-Performance na vysoce odolné materiály a vysokolegované oceli Řada Premium speciálně k použití na nerez ocel s obzvlášť vysokou životností Lze dělit trubky z materiálu Al Nelegovaná ocel, Cu, CuNi, CuZn, CuSn INOX, V2A, V4A, 304, 316 (L) Ti, Duplex, Inconel Economy * * Performance * * High-Performance * * * Premium * Pilové kotouče Minimálně odběr: 5 ks Název Tloušťka stěny Pilový kotouč Ø Obj. č. kg [inch] [inch] Economy 1,2-2, ,031 Economy* 1,5-6, ,036 Economy* 5,0-12, ,053 Economy 2,0-5, ,032 Economy 2,5-7, ,045 Economy 6,0-10, ,057 Performance 0,6-1, ,027 Performance 1,0-1, ,040 Performance 1,0-2, ,042 Performance 1,0-3, ,025 Performance 1,2-2, ,045 Performance 1,2-2, ,050 Performance** 1,2-2, ,104 Performance 1,2-3, ,060 Performance 1,5-2, ,085 Performance 2,5-5, ,035 Performance** 2,5-5, ,104 Performance 2,5-7, ,045 Performance 2,5-7, ,060 Performance 6,0-10, ,055 Performance na plný materiál ,070 do Ø 30 mm / 1.181" High-Performance 1,0-2, ,040 High-Performance 1,0-2, ,064 High-Performance 1,2-2, ,031 High-Performance 2,5-7, ,045 High-Performance 5,0-10, ,050 Premium 1,2-2, ,033 * použití jen na hliníkové trubky ** jen pro RA 6, RA 8 a RA Technika k dělení a úkosování trubek

15 Kombinace pilový kotouč/fréza na úkosy Současné dělení a úkosování rychlostí řádově za sekundy. Kombinace pilový kotouč/fréza na úkosy pro svar (svar V)* Název Tloušťka stěny Úhel úkosu [inch] [ ] Výška úkosu max. Pilový kotouč Ø Obj. č. Performance 2,5-5, ,095 Performance 2,5-5, ,103 Performance 2,5-7, ,108 High-Performance 2,5-5, ,095 High-Performance 2,5-5, ,120 High-Performance 2,5-6, ,135 High-Performance 2,5-7, ,108 kg Náhradní díly pro kombinaci pilový kotouč/fréza na úkosy pro svar (svar V) Název Provedení Obj. č. kg Pilový kotouč k , a Performance , Fréza 30 k Performance ,045 Fréza 30 k Performance ,060 Fréza 35 k Performance ,060 Pilový kotouč k , , High-Performance , , Fréza 30 k High-Performance ,045 Fréza 35 k High-Performance ,060 Fréza 30 k High-Performance ,077 Fréza 45 k High-Performance ,077 Kombinace pilový kotouč/fréza na systém Pressfitting ** Název Tloušťka stěny Úhel úkosu Výška úkosu max. [inch] [ ] [inch] Pilový kotouč Ø Obj. č. Performance 1,0-2, / 70 0,4/1,0.016/ ,090 High-Performance 1,0-2, / 70 0,4/1,0.016/ ,090 Náhradní díly ke kombinaci pilový kotouč/fréza na systém Pressfitting kg Název Provedení Obj. č. kg Pilový kotouč k Performance ,027 Fréza k Performance ,064 Pilový kotouč k High-Performance ,030 Fréza k High-Performance ,065 Opěrná podložka pro kombinace pilový kotouč/fréza na úkosy Doporučujeme použít 1 podložku pro kombinaci pilový kotouč/fréza na úkosy. Opěrná podložka ,068 * Skládá se z 1 pilového kotouče a 1 frézy na úkosy (povlakované). Je možné objednat jednotlivé díly samostatně. ** Skládá se z 1 pilového kotouče a 1 frézy na úkosy (nepovlakované). Zejména vhodná na nerez trubky v systému Pressfitting. Je možné objednat jednotlivé díly samostatně. Technika k dělení a úkosování trubek 15

16 Frézy na úkos K obrábění konců trubek pro svar V. Namísto pilového kotouče se do pily na trubky RA dosadí fréza na úkos. Opakovatelné přípravy pro svar je dosahováno rychlostí řádově za sekundy. Fréza na úkos pro svar V Název Úhel úkosu Výška úkosu max. Fréza Ø Obj. č. kg [ ] [inch] [inch] Economy 30,0 9, ,135 Economy 35,0 8, ,170 Economy 37,5 8, ,162 Economy 45,0 7, ,162 Economy 60,0 4, ,175 Performance 30,0 9, ,153 Performance 30,0 13, ,187 Performance 37,5 8, ,163 Performance 50,0 5, ,168 High-Performance 30,0 9, ,157 High-Performance 37,5 8, ,163 Mazivo na pilové kotouče GF TOP Syntetické vysoce účinné mazivo pro třískové řezání a frézování. Zvyšuje životnost pilového kotouče. Splňuje požadavky na registraci podle USDA H2 pro použití ve styku s potravinami. Štětcem našroubovaným na tubě se dosahuje jednoduchého a rovnoměrného mazání pilového kotouče. Název Provedení Obj. č. kg Mazivo na pilové kotouče GF TOP tuba, 180 g ,205 Mazací pasta na pilové kotouče ROCOL Vysoce účinná mazací pasta pro třískové řezání a frézování. Zvyšuje životnost pilového kotouče. Název Provedení Obj. č. kg Mazací pasta na pilové kotouče ROCOL tuba, 150 ml ,195 Mazací pasta na pilové kotouče ROCOL dóza, 0,5 kg ,605 Mazací pasta na pilové kotouče ROCOL vědro, 5,0 kg , Technika k dělení a úkosování trubek

17 Přenosné pily na trubky Snadno se přemisťují díky své malé hmotnosti (pouze 19 resp. 22 kg), tím jsou ideální pro pružné nasazení v terénu Upínání tenkostěnných trubek bez vzniku deformace K dělení tenkostěnných trubek a odřezávání trubkových kolen Dodatečné opracování není zapotřebí díky kolmému řezu bez otřepu Opracování zastudena brání vzniku koroze Metoda oběžného řezání šetří čas Vícebodové upnutí trubky Rychlé nastavení průměru trubky Vysoká životnost nástroje PS 4.5, PS 6.6 Dělení tenkostěnných nerez trubek a trubkových kolen metodou «oběžného řezání» tak lehce, jako nikdy předtím! Upínání bez vzniku deformace díky integrovaným otočným upínacím čelistem ze slitiny hliníku s povrchovou úpravou na různé průměry trubek. Obsah dodávky: 1 přenosná pila na trubky PS 4.5 nebo PS sada upínacích čelistí z povlakované slitiny hliníku 1 robustní přepravní kufr 1 pilový kotouč, dodává se namontovaný ve stroji (obj. č ) 1 brašna s nářadím 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1010 W Třída ochrany II Plynulá elektronická regulace otáček: ot/min PS 6.6 PS 4.5 Rozsah použití Druh materiálu Poloha pil. Vnější Ø trubky Tloušťka stěny kotouče [inch] [inch] trubky PS 4.5 kolena < 3 < trubky 1 50* * PS 6.6 kolena 2 50* * * S použitím přídavných upínacích čelistí lze na PS 6.6 dělit také trubky s vnějším průměrem min. 30 mm (zvláštní příslušenství, obj. č ). Tyto upínací čelisti jsou obsaženy ve standardní dodávce stroje PS 4.5. Název Provedení Obj. č. kg PS V, 50/60 Hz EU ,000 PS V, 50/60 Hz EU ,000 Technika k dělení a úkosování trubek 17

18 Příslušenství ke strojům PS Rychloupínací deska se šroubovými svěrkami Jednoduchá a rychlá montáž na pracovní stůl. Včetně 4 IMBUS šroubů k upevnění PS na rychloupínací desku. Rychloupínací deska se šroubovými svěrkami ,600 Pilové kotouče Řada Performance pro vysokolegované (nerez) oceli. Pilové kotouče doporučené pro přenosné pily na trubky PS 4.5 a PS 6.6. Název Tloušťka stěny Tloušťka stěny [inch] Ø pilového kotouče Ø pilového kotouče [inch] Obj. č. Performance 1,0-3, ,035 Performance 1,2-2, ,045 Performance 0,6-1, ,027 kg Stojan-trojnožka Vyroben z nerez oceli. Jednoduchá montáž pil PS na stojan-trojnožku šetří místo rychlé použití dobrá manipulace Stojan-trojnožka ,600 Sada náhradních upínacích čelistí PS 4.5 a PS 6.6 Z povlakované slitiny hliníku. Zvětšení rozsahu PS 6.6 až na D min. 30 mm. Sada náhradních upínacích čelistí PS 4.5 a PS ,030 Mazivo na pilové kotouče GF TOP Vysoce účinné syntetické mazivo na pilové kotouče a frézy. Zvyšuje životnost pilového kotouče. Vyhovuje požadavkům USDA H2. Jednoduché a rovnoměrné mazání pilového kotouče je zaručeno pomocí speciálního štětce, který se našroubuje na tubu. Název Provedení Obj. č. kg Mazivo na pilové kotouče GF TOP Tuba, 180 g , Technika k dělení a úkosování trubek

19 Stroj k orbitálnímu upichování Stroj k dělení trubek ideální pro aplikace s požadavkem vysoké čistoty Dělicí proces, při kterém odchází plynulá tříska Upínací systém z nerez oceli nedeformující trubku Nevzniká otřep a řez je kolmý Lehký, přenosný stroj pro mobilní a bezpečné použití Orbitální a automatizovaný proces dělení 1 nástroj pro různé tloušťky stěny (0,8 3 mm) a různé materiály (vyjma feritických materiálů) Systém rychlého upínání kruhových upínacích čelistí a trubek s možností seřízení k vyrovnání tolerance trubek OTM 2.0 Dělení plynulou třískou tenkostěnných nerez trubek do 2". Optimální příprava konce trubky pro svar podle požadavku norem. Obsah dodávky: 1 stroj k oběžnému upichování OTM robustní přepravní kufr 1 nožový držák WH (obj. č ) s upichovacím nožem (obj. č ) 1 sada nářadí 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1010 W Třída ochrany II Elektronická regulace otáček: 24 až 42 ot/min Rozsah použití OTM 2.0 Vnější průměr trubky 6,35-50,8 Tloušťka st. (v závisl.na mater.) 0,8-3 Název Provedení Obj. č. kg OTM V, 50/60 Hz EU ,000 Technika k dělení a úkosování trubek 19

20 Příslušenství OTM 2.0 Upichovací nůž Se 2 břity a ochranným povlakem (TiN). 1 nástroj pro různé tloušťky stěny (0,8-3 mm) a různé materiály (vyjma feritických materiálů). Upichovací nůž k OTM ,003 Nožový držák WH Včetně upevňovacího šroubu Torx. Nožový držák WH k OTM ,066 Upínací kruhové čelisti Dvoudílné kruhové upínací čelisti z nerez oceli, se západkovým mechanizmem jsou obzvlášť odolné. Upínání trubek bez vzniku deformace garantováno Rychlá výměna kruhových upínacích čelistí bez nutnosti použití dalšího nástroje. Další rozměry lze dodat. Název Vnější průměr trubky Vnější průměr trubky [inch] Obj. č. Upínací čelisti k OTM 2.0 6, ,915 Upínací čelisti k OTM 2.0 9, ,905 Upínací čelisti k OTM , ,857 Upínací čelisti k OTM , ,860 Upínací čelisti k OTM , ,754 Upínací čelisti k OTM , ,580 Upínací čelisti k OTM , ,342 kg 20 Technika k dělení a úkosování trubek

21 Stroje k dělení trubek Velký rozsah použití a rozměrů Výsledek nevyžadující další opracování Vhodný pro přípravu svěrných objímkových spojů Snížení nákladů na nástroje Pružný rozsah použití SCORP 220 Plus, SCORP 360 Nová dimenze rychlého dělení trubek z litiny, nerez oceli, oceli, mědi, hliníku a umělých hmot. Ideální pro instalatéry k použití na stavbě a na průmyslové potrubní instalace. Obsah dodávky: 1 stroj k dělení trubek SCORP 220 Plus / SCORP přepravní brašna 4 malé podložky trubky (SCORP 220 Plus) nebo 2 malé a 1 velká podložka trubky (SCORP 360) 1 pilový kotouč TCT (obj. č ) 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: SCORP 220 Plus: 1,1 kw SCORP 360: 1,4 kw Otáčky naprázdno max.: ot/min SCORP 220 Plus Rozsah použití SCORP 220 Plus SCORP 360 Průměr trubky Tloušťka stěny (ocel) max. 8 8 Tloušťka stěny (umělá hmota) max Název Provedení Obj. č. kg SCORP 220 Plus V, 50/60 Hz EU ,500 SCORP V, 50/60 Hz EU ,300 Technika k dělení a úkosování trubek 21

22 Dělicí kotouče ke strojům SCORP Pilové kotouče TCT Lze dělit trubky z materiálů: ocel měď hliník všechny druhy umělých hmot Název Pilový kotouč Ø ot/min max. Obj. č. Pilový kotouč TCT ,154 kg Diamantový dělicí kotouč Lze dělit: Litinové trubky Název Pilový kotouč Ø ot/min max. Obj. č. Diamantový dělicí kotouč ,173 kg Pilový kotouč Cermet Lze dělit trubky z materiálu: Nerez ocel Název Pilový kotouč Ø ot/min max. Obj. č. Pilový kotouč Cermet ,153 kg Pilové kotouče TCT Lze dělit trubky z materiálů: všechny druhy umělých hmot Název Pilový kotouč Ø ot/min max. Obj. č. Pilový kotouč TCT ,195 kg 22 Technika k dělení a úkosování trubek

23 Odřezávač kovových trubek Vtipné řešení pro ruční odřezávání kovových trubek. Odřezávač kovových trubek se hodí zejména k dělení ve stísněných prostorech, ve kterých nesmí vznikat třísky od obrábění. Nedochází k deformaci trubky a řez je kolmý Není potřeba elektřiny a nevznikají třísky Do stísněných prostorů a do každé pozice MRA K ručnímu dělení trubek v každé pozici. Jednoduché použití jednoznačný po stránce bezpečnosti. Materiály, které lze dělit: vysokolegovaná ocel (ušlechtilá nerez ocel, č. mater až ) Nelegovaná a nízkolegovaná ocel Oceli na odlitky Neželezné kovy Varianty: MRA HP Odřezávač kovových trubek pro aplikace High-Purity (požadavek vysoké čistoty). Použití pouze spolu s řezacím řetězem HP (obj. č ). Obsah dodávky: 1 odřezávač kovových trubek MRA* 1 plastový přepravní kufr (ABS) 1 klíč IMBUS 1 spojovací svorka 1 tuba maziva GF TOP (obj. č )** 1 pár pracovních rukavic 1 návod k obsluze 1 seznam náhradních dílů * bez řezacího řetězu a bez manžet (viz příslušenství) ** ne pro MRA HP Rozsah použití MRA Vnější D trubky 33,7-254,0 Tloušťka st.(v závisl.na mater.) 0,8-3,0 Název Provedení Obj. č. kg Odřezávač kovových trubek standardní ,000 Odřezávač kovových trubek HP ,000 Technika k dělení a úkosování trubek 23

24 Příslušenství k MRA Řezací řetězy S řezacími kolečky z kalené, otěruvzdorné oceli. Název Vnější průměr trubky Vnější průměr trubky [inch] Počet řezacích koleček [ks] Obj. č. Řezací řetěz 33,7-114, ,500 Řezací řetěz HP* 33,7-114, ,510 Řezací řetěz 114,3-154, ,610 Řezací řetěz 114,3-254, ,900 * Řezací řetěz pro aplikace High-Purity (požadavek vysoké čistoty). Použití pouze spolu s odřezávačem kovových trubek HP (obj. č ). kg Manžety k MRA V páru, z kalené oceli. Na 1 rozměr trubky je zapotřebí 1 pár manžet. Další rozměry manžet lze dodat. Vnější průměr trubky Vnější průměr trubky [inch] Obj. č. kg 33, ,885 38, ,955 40, ,955 42, ,005 48, ,100 50, ,130 50, ,140 52, ,190 54, ,100 60, ,315 63, ,375 70, ,445 75, ,600 76, ,560 84, ,690 85, ,750 88, , , , , , , , , , , , , , , , , , , , , , , ,680 Svěrák na trubky Na trubky do vnějšího průměru 300 mm. S plastovým upínacím pásem, otočný. Díky integrovanému uložení pro manžety jej lze ideálně kombinovat s odřezávačem kovových trubek MRA. Svěrák na trubky , Technika k dělení a úkosování trubek

25 Strana Stroje k čelnímu zarovnávání trubek RPG 1.0 aku, RPG 1.0 úhlový aku 26 Příslušenství k RPG Stroje k čelnímu zarovnávání trubek RPG 1.5, RPG 1.5 aku 28 Příslušenství k RPG Stroj k čelnímu zarovnávání trubek RPG Příslušenství k RPG Stroj k čelnímu zarovnávání trubek RPG Příslušenství k RPG Stroj k obrábění kotlových trubek BRB 2 36 Stroj k obrábění kotlových trubek BRB 4 38 Příslušenství ke strojům BRB 40 Stroje k obrábění konců trubek REB 6, REB 14, REB Příslušenství ke strojům REB 44 Příslušenství ke strojům BRB a REB 47 Různé tvary mezery pro svar a označování nástrojů od firmy Orbitalum Tools 48 Možné kombinace nožových držáků a břitových destiček pro REB a BRB 49 Rozsahy použití nožových držáků 50 Délka otupení při použití držáků pro čelní zarovnávání 52 Technika k obrábění konců trubek 25

26 Stroje k čelnímu zarovnávání trubek Vysoká jakost obrobeného povrchu čela trubky Čelo kolmé a bez otřepu Systém rychlé výměny nástrojů, kruhových upínacích čelistí a trubek Obrábění tenkostěnných trubek a mikrofitinků z nerez oceli (V4A) Vyměnitelné břitové destičky se dvěma břity a s vysoce otěruvzdorným povlakem Elektromotor s elektronickou regulací otáček Posuv s milimetrovým dělením stupnice pro optimální výsledek Pro opracování není zapotřebí žádných dalších nástrojů Přenosný a lehký stroj pro mobilní a bezpečné použití RPG 1.0 aku, RPG 1.0 úhlový aku K bezotřepovému a kolmému zarovnávání tenkostěnných trubek a mikrofitinků z nerez oceli do D 25,4 mm. Čisté a velmi hodnotné řešení precizní přípravy pro svar. RPG 1.0 úhlový aku RPG 1.0 aku Obsah dodávky: 1 stroj k čelnímu zarovnávání trubek RPG 1.0 aku / úhlový aku 1 přepravní kufr 2 baterie 1 nabíječ baterií ( V, 50/60 Hz) 1 vyměnitelná břitová destička (obj. č ) 1 T-klíč na šroub Torx pro upevnění vyměnitelné břitové destičky (T15) 1 návod k obsluze včetně seznamu náhradních dílů Návod k obsluze a bezpečnostní pokyny výrobce elektromotoru Pohon bateriový Napětí nabíjecí baterie: 12 V Otáčky RPG 1.0 aku: min 1 Otáčky RPG 1.0 úhlový aku: min 1 Rozsah použití RPG 1.0 aku RPG 1.0 úhlový aku Vnější D trubky 3,18-25,40 3,18-25,40 Tloušťka stěny max. 2 2 Rozměry základního tělesa cca 235 x 380 x 75 cca 145 x 380 x 75 RPG 1.0 aku EU ,100 RPG 1.0 úhlový aku EU , Technika k obrábění konců trubek

27 Příslušenství k RPG 1.0 Kruhové upínací čelisti z nerez oceli Obzvlášť odolné. Garantují přesné upínání trubek a rychlou výměnu upínacích čelistí bez použití nástrojů. K použití na všechny rozměry trubek s vnějším průměrem 3,18 mm až 25,40 mm. Další rozměry kruhových upínacích čelistí lze dodat. Vnější průměr trubky Vnější průměr trubky Obj. č. kg [inch] 3, ,119 6, ,118 9, ,115 10, ,115 12, ,112 12, ,111 17, ,104 19, ,100 21, ,094 25, ,083 Vyměnitelné břitové destičky MFW Se 2 břity a otěruvzdorným povlakem nanášeným podle specifického postupu. Lze je používat na všech strojích řady RPG. Název Počet Obj. č. kg Břitová destička MFW-P ,003 Břitová destička MFW-P ,045 Přepravní kufr s vyztuženými hranami Kvalitní přepravní kufr v modré barvě, s výplní. Velmi robustní provedení. Je součástí standardní dodávky stroje RPG 1.0 úhlového aku. Přepravní kufr s vyztuženými hranami ,400 Technika k obrábění konců trubek 27

28 Stroje k čelnímu zarovnávání trubek Vysoká jakost obrobeného povrchu čela trubky Bez otřepu a kolmo Systém rychlé výměny nástrojů, kruhových upínacích čelistí a trubek Opracování tenkostěnných trubek a mikrofitinků z nerez oceli (V4A) Vyměnitelné břitové destičky se dvěma břity a s vysoce otěruvzdorným povlakem Elektromotor s elektronickou regulací otáček Posuv s milimetrovým dělením stupnice pro optimální výsledek Pro opracování není zapotřebí žádných dalších nástrojů Přenosný a lehký stroj pro mobilní a bezpečné použití RPG 1.5, RPG 1.5 aku RPG 1.5 K bezotřepovému a kolmému zarovnávání tenkostěnných trubek a mikrofitinků z nerez oceli do D 38,1 mm. Uzavřený systém s nahlížecím okénkem umožňuje čistou a bezpečnou práci. RPG 1.5: Stroj s bezpečnostním třmenem a stojánkem (příp. lze demontovat) RPG 1.5 Akku: Přenosný a lehký stroj pro mobilní a bezpečné použití Úhlový stroj s rukojetí pro přenášení a s otočnou /odnímatelnou nabíjecí baterií RPG 1.5 aku Obsah dodávky: 1 stroj k čelnímu zarovnávání trubek RPG 1.5 / RPG 1.5 aku 1 robustní přepravní kufr 2 nabíjecí baterie* 1 nabíječ baterií* 1 nožový držák (obj. č ) s břitovou destičkou (obj. č ) 1 sada nářadí 1 návod k obsluze a 1 seznam náhradních dílů * pouze u RPG 1.5 aku Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1010 W Třída ochrany II Elektronická regulace otáček: ot/min Pohon aku Napětí nabíjecí baterie: 12 V Otáčky na 1. rychlost: ot/min Otáčky na 2. rychlost: ot/min Rozsah použití RPG 1.5 (aku) Vnější D trubky 3,0-38,1 Tl. stěny max. 3,0 Název Provedení Obj. č. kg RPG V, 50/60 Hz EU ,500 RPG 1.5 aku V, 50/60 Hz EU , Technika k obrábění konců trubek

29 Příslušenství k RPG 1.5 (aku) Kruhové upínací čelisti z nerez oceli Obzvlášť odolné. Garantují přesné upínání trubek a rychlou výměnu upínacích čelistí bez použití nástrojů. K použití na všechny materiály trubek s vnějším průměrem 3,0 mm až 38,1 mm. Další rozměry kruhových upínacích čelistí lze dodat. Vnější průměr trubky Vnější průměr trubky Obj. č. kg [inch] 3, ,300 3, ,308 4, ,308 4, ,308 5, ,290 6, ,310 6, ,306 8, ,299 9, ,297 10, ,298 12, ,293 12, ,292 13, ,291 13, ,290 14, ,288 15, ,286 15, ,285 16, ,282 17, ,300 18, ,280 19, ,277 19, ,274 20, ,272 21, ,270 22, ,264 23, ,261 24, ,256 25, ,252 25, ,240 26, ,260 28, ,238 29, ,235 30, ,232 31, ,230 33, ,220 33, ,218 34, ,210 35, ,210 36, ,204 38, ,199 38, ,194 Technika k obrábění konců trubek 29

30 Kruhové upínací čelisti z nerez oceli pro mikrofitinky Obzvlášť odolné. Garantují přesné upínání mikrofitinků a rychlou výměnu upínacích čelistí bez použití nástrojů. K použití na všechny materiály trubek s vnější průměrem 3,0-21,2 mm. Další rozměry kruhových upínacích čelistí lze dodat. Vnější průměr trubky Vnější průměr trubky [inch] Obj. č. kg 3, ,241 3, ,227 4, ,237 4, ,234 5, ,228 6, ,220 6, ,460 8, ,223 9, ,300 10, ,222 12, ,220 12, ,220 17, ,220 21, ,213 Nožový držák WH Vhodný pro břitovou destičku Přestavitelný nožový držák včetně šroubu Torx. Rozsah použití Standardní nožový držák Speciální nožový držák Vnější D trubky 3,0-38,1 15,0-38,1 Nejlepší výsledek obrobení na trubce až D 15,0 Standardní nožový držák WH12-I ,040 Speciální nožový držák WH12-I ,050 Speciální nožový držák WH pro mikrofitinky Vhodný pro břitovou destičku Včetně šroubu Torx. Rozsah použití Speciální nožový držák Vně. D mikrofitinku 3,0-21,2 Speciální nožový držák pro mikrofitinky WH12-I ,100 Vyměnitelná břitová destička MFW Se 2 břity a otěruvzdorným povlakem nanášeným podle specifického postupu. Lze je používat na všech strojích řady RPG. Název Počet Obj. č. kg Břitová destička MFW-P ,003 Břitová destička MFW-P , Technika k obrábění konců trubek

31 Stroje k čelnímu zarovnávání trubek Vysoká jakost obrobeného povrchu čela trubky Čelo kolmé a bez otřepu Systém rychlé výměny nástrojů, kruhových upínacích čelistí a trubek Opracování tenkostěnných trubek z nerez oceli (V4A) Vyměnitelná břitová destička se dvěma břity a s vysoce otěruvzdorným povlakem Elektromotor s elektronickou regulací otáček Posuv s milimetrovým dělením stupnice pro optimální výsledek Pro opracování není zapotřebí žádných dalších nástrojů Přenosný a lehký stroj pro mobilní a bezpečné použití RPG 4.5 K bezotřepovému a kolmému zarovnávání tenkostěnných trubek z nerez oceli. Uzavřený systém s nahlížecím okénkem umožňuje čistou a bezpečnou práci. Stroj na otočném stojánku, který lze příp. demontovat. Obsah dodávky: 1 stroj k čelnímu zarovnávání trubek RPG robustní kufr 1 nožový držák (obj. č ) s břitovou destičkou (obj. č ) 1 sada nářadí 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1010 W Třída ochrany II Elektronická regulace otáček: 8-52 ot/min Rozsah použití RPG 4.5 Vnější průměr trubky 12,7 114,3 Tloušťka stěny max. 3,0 Název Provedení Obj. č. kg RPG V, 50/60 Hz EU ,400 Technika k obrábění konců trubek 31

32 Příslušenství k RPG 4.5 Kruhové upínací čelisti z nerez oceli Obzvlášť odolné. Upínací čelisti se západkovým mechanizmem garantují přesné upínání trubek a rychlou výměnu upínacích čelistí bez použití nástroje. Pro trubky s vnějším průměrem 12,0 114,3 mm. Další rozměry kruhových upínacích čelistí lze dodat. Vnější průměr trubky Vnější průměr trubky Obj. č. kg [inch] 12, ,170 12, ,177 13, ,176 13, ,175 14, ,174 16, ,168 17, ,164 18, ,161 19, ,150 19, ,157 20, ,153 21, ,100 22, ,144 23, ,140 24, ,133 25, ,127 25, ,100 26, ,090 28, ,110 29, ,105 30, ,095 31, ,090 31, ,080 33, ,040 33, ,060 34, ,040 35, ,050 36, ,044 38, ,025 38, ,020 40, ,000 41, ,990 42, ,976 42, ,950 42, ,965 42, ,950 44, ,955 44, ,955 45, ,948 48, ,880 48, ,905 48, ,875 50, ,880 50, ,895 51, ,870 52, ,850 53, ,835 54, ,827 57, ,780 60, ,700 60, ,726 60, ,695 63, ,688 63, , Technika k obrábění konců trubek

33 Vnější průměr trubky Vnější průměr trubky [inch] Obj. č. 70, ,545 73, ,485 73, ,482 75, ,443 76, ,420 76, ,390 76, ,390 85, ,220 85, ,200 88, ,130 89, , , , , , , , , ,435 kg Nožový držák WH Vhodný pro břitovou destičku Včetně šroubu Torx. Nožový držák WH ,025 Břitové destičky MFW Se 2 břity a otěruvzdorným povlakem nanášeným podle specifického postupu. Lze je používat na všech strojích řady RPG. Název Počet Obj. č. kg Břitová destička MFW-P ,003 Břitová destička MFW-P ,045 Technika k obrábění konců trubek 33
