1 Katalog OC // CZ // Obj. č x // Rev ORBITÁLNÍ DĚLENÍ & ÚKOSOVÁNÍ Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení

2 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Naše novinky GFX 6.6 Stroj k dělení a úkosování trubek Nová inovativní pila od firmy Orbitalum Tools k dělení a úkosování trubek a trubkových oblouků (také z tenkostěnné nerez oceli) rychlostí řádově za sekundy. Optimální příprava pro automatizovaný svařovací proces! Přednosti: Kolmé opracování, bez otřepu a zastudena Upínání bez deformace i u tenkostěnných trubek Dobrá manipulace díky malé hmotnosti Úkosování konců trubek souběžně s dělicí operací nebo samostatně Zvýšená produktivita...více od str. 21 ESG MAX Bruska na elektrody Precizmí a rychlé opracování, broušení a dělení elektrod pro svařování WIG. Přednosti: Podélné přestavení hlavy pro vyšší životnost brusného kotouče Brusná hlava se 72 otvory: 36 otvorů pro brusný kotouč s hrubou zrnitostí, 36 otvorů pro brusný kotouč s jemnou zrnitostí a s řezacím obvodem Plynule přestavitelný přípravek ke zkracování od 9,0 do 34,5 mm (0.354" ") (jako opce) Včetně ochranného krytu na zachytávání brusného prachu Zařízení pro odsávání brusného prachu k zachycení až 96% částic (jako opce) Součástí je držák pro uchycení na stůl...více od str. 79 BRB 2 FullAuto Stroj k opracování kotlových trubek Ideální stroj pro zakracování trubek výměníků tepla a oddělování trubek od trubkovnic výměníků tepla při jejich výměně! Přednosti: Precizní a opakovatelná příprava pro svar podle norem Rychlé opracování, ideální pro sériovou práci Příruční, ergonomický a kompaktní design; všechny ovládací prvky jsou integrovány ve stroji, není nutný žádný externí panel nebo nožní ovladač...více od str AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

3 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Přehled Naše novinky... 2 Trhy a aplikace... 4 Technika k dělení a úkosování trubek... 5 Stručný přehled techniky k dělení a úkosování trubek... 6 GF 4, GF 6 (AVM/MVM) Stroje k dělení a úkosování trubek...7 RA 8, RA 12 (AVM/MVM) Stroje k dělení a úkosování trubek GF 20 AVM Stroj k dělení a úkosování trubek Zvedací stůl...17 Přídavné vedení trubky...17 Průběžný chladicí systém...18 Hliníkové kruhové upínací čelisti...18 GFX 3.0, GFX 6.6 Stroje k dělení a úkosování trubek...19 Vložek z nerez oceli...21 Přepravní kufr s výztuhami...21 Příslušenství ke strojům GF a RA Hliníkové kruhové upínací čelisti...24 Upínací čelisti...24 Nerez vložky do upínacích čelistí...24 Průběžný chladicí systém...24 Mazivo na pilové kotouče GF TOP...25 Mazací pasta na pilové kotouče GF LUB...25 Speciální převodový olej...25 Vložená převodovka souprava pro dodatečnou přestavbu...25 Náhradní kabel s otočným kontaktem...26 Rychloupínací deska se šroubovými svěrkami...26 Vedení trubky, základní a přídavný díl Mobilní pracoviště...28 Pilové kotouče a frézy ke strojům GF a RA...29 Pilové kotouče...30 Pilové kotouče s přídavnými upínacími otvory...30 Kombinace pilový kotouč-fréza na úkos...31 Náhradní díly pro kombinaci pilový kotouč/fréza na úkosy pro svar (svar V)...31 Opěrná podložka pro kombinaci pilový kotouč...31 Kombinace pilový kotouč/fréza na systém "Pressfitting"...31 Náhradní díly ke kombinaci pilový kotouč/fréza na systém "Pressfitting"...31 Frézy na úkos...32 Mazivo na pilové kotouče GF TOP...32 Mazací pasta na pilové kotouče GF LUB...32 Dělicí kotouče ke strojům SCORP Pilový kotouč TCT...33 Diamantový dělicí kotouč...33 Pilový kotouč Cermet...33 PS 4.5, PS 6.6 Přenosné pily na trubky Rychloupínací deska se šroubovými svěrkami Pilové kotouče Stojan-trojnožka Sada náhradních upínacích čelistí Souprava pro dodatečné vybavení laserem...38 MRA Odřezávač kovových trubek...39 Řezací řetězy Manžety Technika k čelnímu zarovnávání trubek RPG XS, RPG ONE, RPG 1.5, RPG 2.5 Stroje k čelnímu zarovnávání trubek (Elektro/Aku)...43 Kruhové upínací čelisti z nerez oceli upínací čelisti Nožový držák WH...48 Břitové destičky MFW...48 RPG 4.5, RPG 4.5 S, RPG 8.6 Stroje k čelnímu zarovnávání trubek...49 Kruhové upínací čelisti...51 Nožový držák WH...53 Břitové destičky MFW...53 Technika k úkosování trubek BRB 2 FullAuto Stroj k opracování kotlových trubek...55 Správný nástroj pro Váš individuální požadavek...58 BRB 2, BRB 4 Stroje k opracování kotlových trubek...59 REB 6, REB 14 Stroje k obrábění konců trubek...63 Příslušenství strojů BRB a REB...66 Nožový držák WH...66 Břitové destičky MFW "Economy"...67 Břitové destičky MFW "High-Performance"...67 Celistvé nože Tool Bit TB...67 Nožová hlava pro celistvé nože Tool Bit TB...68 Nožová hlava pro nástrojovou kombinaci WH/MFW...68 Sady dodatečného vybavení pro rozšíření kapacity BRB Pružinový vyvažovač...68 Závěsné oko pro vyvažovač...69 Frézovací hlavy k BRB 2 (svar V/Y)...69 Frézovací hlavy k BRB 4 (svar V)...69 Nastavitelná rozpěrka...70 Přenosná jednotka pro úpravu vzduchu DWE Tlakovzdušná hadice s rychlospojkou...70 Chladicí řezná kapalina KSS-TOP...70 Upínač do trubkových kolen...70 Upínací klíny jako zvláštní příslušenství...71 Upínací segmenty Delrin...71 ID-Tracking pro REB Možnosti kombinování nožových držáků WH a břitových destiček MFW pro stroje REB a BRB...72 Technika k broušení elektrod ESG MAX, ESG Plus, ESG Plus 2 Bruska na elektrody Diamantové brusné kotouče...79 Přípravky ke zkracování...79 Držák elektrody...80 Držák pro upevnění na zeď/stůl/do svěráku...80 Adaptér pro odsávací zařízení...80 Ochranný kryt proti prachu...80 Nástavba - souprava...81 Technika k řezání a utěsňování závitů Příslušenství techniky k řezání závitů...84 Náhradní závitořezné čelisti do řezných hlav ASK...84 Držáky vsuvek...84 Závitořezná kapalina NORMOLIC Red...84 Prostředky k utěsňování závitových spojů...85 Pasta k utěsňování závitových spojů PARALIQ PM Dávkovač lněné koudele "prodejní balení s 10 ks" Dávkovač lněné koudele Dávkovač lněné koudele "Flachsi" Těsnění...86 Technika pro rozvody z měděných trubek Příslušenství k LAM 1500, LAM Svěrný držák s plochou elektrodou...88 Plochá elektroda...88 Tyčková elektroda...88 Příslušenství pro dílnu a na stavbu Pracovní stoly Bedna na nářadí Svěráky na trubky Odjehlovač trubek ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 3

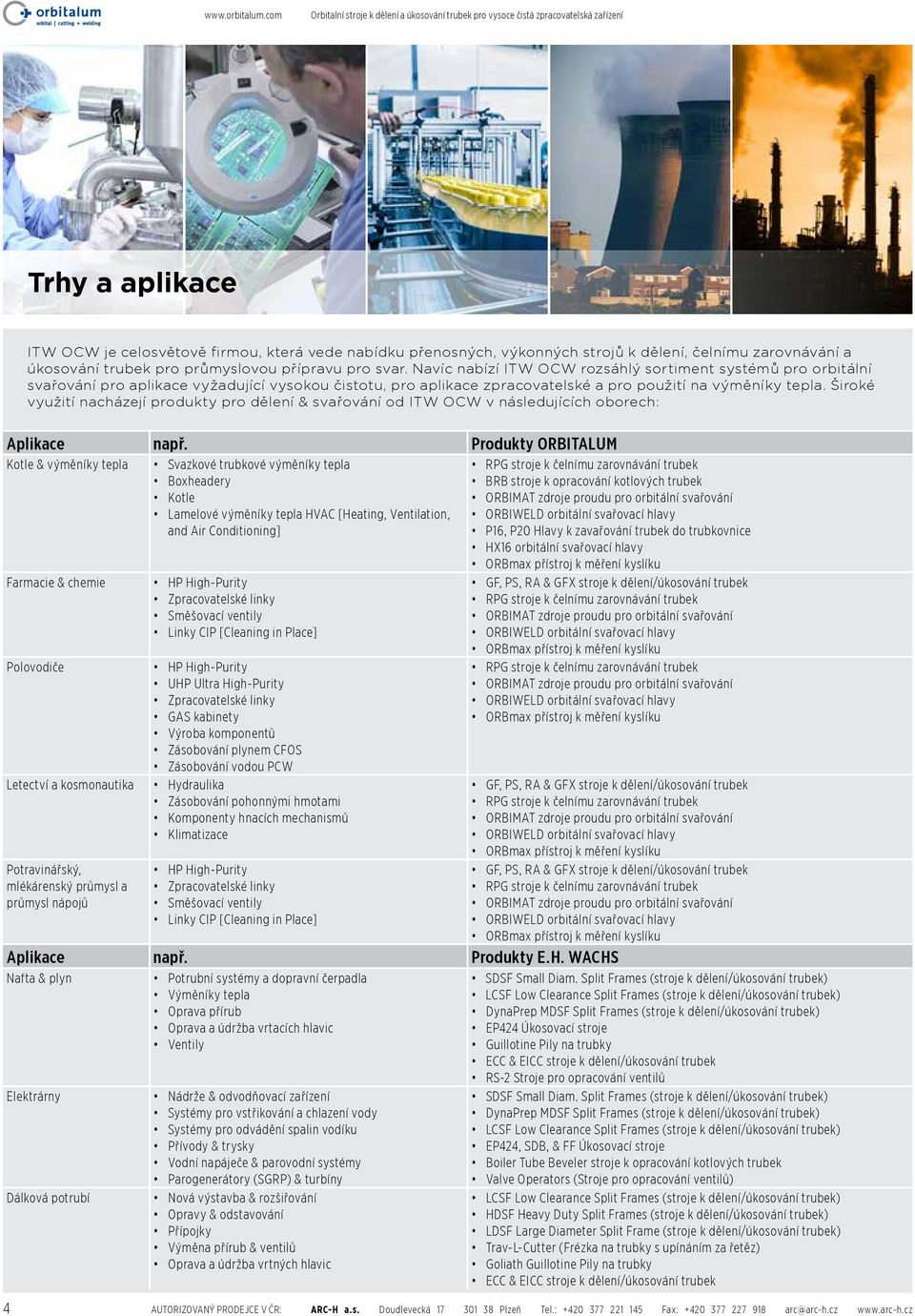

4 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Trhy a aplikace ITW OCW je celosvětově firmou, která vede nabídku přenosných, výkonných strojů k dělení, čelnímu zarovnávání a úkosování trubek pro průmyslovou přípravu pro svar. Navíc nabízí ITW OCW rozsáhlý sortiment systémů pro orbitální svařování pro aplikace vyžadující vysokou čistotu, pro aplikace zpracovatelské a pro použití na výměníky tepla. Široké využití nacházejí produkty pro dělení & svařování od ITW OCW v následujících oborech: Aplikace např. Produkty ORBITALUM Kotle & výměníky tepla Svazkové trubkové výměníky tepla Boxheadery Kotle Lamelové výměníky tepla HVAC [Heating, Ventilation, and Air Conditioning] RPG stroje k čelnímu zarovnávání trubek BRB stroje k opracování kotlových trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy P16, P20 Hlavy k zavařování trubek do trubkovnice HX16 orbitální svařovací hlavy ORBmax přístroj k měření kyslíku 4 Farmacie & chemie Polovodiče Letectví a kosmonautika Potravinářský, mlékárenský průmysl a průmysl nápojů HP High-Purity Zpracovatelské linky Směšovací ventily Linky CIP [Cleaning in Place] HP High-Purity UHP Ultra High-Purity Zpracovatelské linky GAS kabinety Výroba komponentů Zásobování plynem CFOS Zásobování vodou PCW Hydraulika Zásobování pohonnými hmotami Komponenty hnacích mechanismů Klimatizace HP High-Purity Zpracovatelské linky Směšovací ventily Linky CIP [Cleaning in Place] AUTORIZOVANÝ PRODEJCE V ČR: GF, PS, RA & GFX stroje k dělení/úkosování trubek RPG stroje k čelnímu zarovnávání trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy ORBmax přístroj k měření kyslíku RPG stroje k čelnímu zarovnávání trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy ORBmax přístroj k měření kyslíku GF, PS, RA & GFX stroje k dělení/úkosování trubek RPG stroje k čelnímu zarovnávání trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy ORBmax přístroj k měření kyslíku GF, PS, RA & GFX stroje k dělení/úkosování trubek RPG stroje k čelnímu zarovnávání trubek ORBIMAT zdroje proudu pro orbitální svařování ORBIWELD orbitální svařovací hlavy ORBmax přístroj k měření kyslíku Aplikace např. Produkty E.H. WACHS Nafta & plyn Potrubní systémy a dopravní čerpadla Výměníky tepla Oprava přírub Oprava a údržba vrtacích hlavic Ventily SDSF Small Diam. Split Frames (stroje k dělení/úkosování trubek) LCSF Low Clearance Split Frames (stroje k dělení/úkosování trubek) DynaPrep MDSF Split Frames (stroje k dělení/úkosování trubek) EP424 Úkosovací stroje Guillotine Pily na trubky ECC & EICC stroje k dělení/úkosování trubek RS-2 Stroje pro opracování ventilů Elektrárny Dálková potrubí Nádrže & odvodňovací zařízení Systémy pro vstřikování a chlazení vody Systémy pro odvádění spalin vodíku Přívody & trysky Vodní napáječe & parovodní systémy Parogenerátory (SGRP) & turbíny Nová výstavba & rozšiřování Opravy & odstavování Přípojky Výměna přírub & ventilů Oprava a údržba vrtných hlavic SDSF Small Diam. Split Frames (stroje k dělení/úkosování trubek) DynaPrep MDSF Split Frames (stroje k dělení/úkosování trubek) LCSF Low Clearance Split Frames (stroje k dělení/úkosování trubek) EP424, SDB, & FF Úkosovací stroje Boiler Tube Beveler stroje k opracování kotlových trubek Valve Operators (Stroje pro opracování ventilů) LCSF Low Clearance Split Frames (stroje k dělení/úkosování trubek) HDSF Heavy Duty Split Frames (stroje k dělení/úkosování trubek) LDSF Large Diameter Split Frame (stroje k dělení/úkosování trubek) Trav-L-Cutter (Frézka na trubky s upínáním za řetěz) Goliath Guillotine Pily na trubky ECC & EICC stroje k dělení/úkosování trubek ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

5 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Technika k dělení a úkosování trubek ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 5

6 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Stručný přehled techniky k dělení a úkosování trubek Naše produkty nabízejí široké spektrum použití. Je jedno, jestli chcete opracovávat velké, malé, tenkostěnné nebo tlustostěnné, vysoko- nebo nízkolegované trubky; určitě pro Vás máme vhodné řešení. Tento stručný přehled znázorňuje různé možnosti použití našich strojů k dělení a úkosování trubek. Přejete si osobní poradenství? Pak nás kontaktujte na tel. +49 (0) nebo na tools@orbitalum.com. Náš tým Vám rád pomůže najít vhodný produkt pro Váš individuální požadavek. Vnější D trubky PS 6.6 PS 4.5 viz od str. 37 viz od str. 37 Řada PS: Lehké, přenosné pily na trubky GFX 6.6 GFX 3.0 viz od str. 21 viz od str. 21 Řada GFX s excentrickým principem dělení GF 20 viz od str. 17 RA 12 viz od str. 13 RA 8 viz od str. 13 Řady GF/RA GF 6 viz od str. 7 GF 4 viz od str mm 3.937" 200 mm 7.874" 300 mm " 400 mm " 500 mm " Tloušťka stěny PS 6.6 PS 4.5 viz od str. 37 viz od str. 37 Řada PS na tenkostěnné aplikace GFX 6.6 GFX 3.0 viz od str. 21 viz od str. 21 Řada GFX na tenkostěnné aplikace GF 20 viz od str. 17 RA 12 RA 8 viz od str. 13 viz od str. 13 Řada GF/RA na tlustostěnné aplikace GF 6 viz od str. 7 GF 4 viz od str mm 0.079" 4 mm 0.157" 6 mm 0.236" 8 mm 0.315" 10 mm 0.394" 12 mm 0.472" 14 mm 0.551" 16 mm 0.630" 6 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

7 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení GF 4, GF 6 (AVM/MVM) Stroje k dělení a úkosování trubek Pila pro precizní řez v trvání několika sekund. Už 40 roků sází výrobci zařízení v průmyslovém opracování trubek na standard, který prosazuje firma Orbitalum: Od průmyslu chemického, biotechnologického, farmaceutického, potravinářského a průmyslu nápojů přes energetická zařízení až po stavbu lodí. Řada GF stanovuje nová měřítka v orbitálním opracování trubek! Početné inovativní funkce Vám spolu s ergonomickým designem přináší výrazné přednosti v průmyslové přípravě výroby potrubních systémů Varianty s modulem p osuvu AVM nebo MVM Multifunkční klíč pro veškeré seřizování stroje Otočné upínací čelisti pro práci s tenkostěnnými a tlustostěnnými trubkami Integrovaná laserová ryska označující místo řezu na trubce Základními předpoklady pro produktivní a kvalitativně vysoce hodnotné svařování trubek automatizovanou orbitální spojovací technikou jsou precizní, kolmé řezy bez otřepu a také perfektní úkosování konce trubky. Při jednoduchém ovládání, řezem trvajícím řádově sekundy opracovává řada GF trubky z vysoce pevných ocelí (nerez), nízkolegovaných a nelegovaných ocelí, litin, plastů a nekovových materiálů metodou planetového řezání. Pevné upnutí se při tom provádí bez jakékoliv deformace obrobku. Jako opci může uživatel vedle čistě ručního ovládání volit mezi modulem pro ruční (MVM) a automatický (AVM) posuv. Ten poslední optimalizuje výsledek řezání, zvyšuje životnost nástroje, snižuje fyzickou zátěž obsluhy. Výsledek: max. bezpečnost a produktivita. Kolmé opracování, bez otřepu a zastudena Systém upínání tenkostěnných a tlustostěnných trubek nezpůsobující deformace Optimální příprava pro automatizovaný svařovací proces Robustní konstrukce se silným pohonem Jedinečný, automatizovaný proces oběžného dělení Úkosování konců trubek souběžně s dělicí operací nebo samostatně Vysoká hospodárnost, zvýšená produktivita Dlouhá životnost nástrojů Antracitově zabarvené, povlakované komponenty mají lepší kluzné vlastnosti a poskytují lepší ochranu proti korozi Včetně nerez vložek do upínacích čelistí pro zabránění vzniku kontaktní koroze Varianty s modulem posuvu AVM nebo MVM pro automatický nebo mechanizovaný dělicí řez, tím menší fyzické zatížení uživatele Blokování otáčivého pohybu chrání před nedovoleným použitím a krádeží Optimálně ergonomická rukojeť motoru, což umožňuje bezpečnější polohu obsluhy a dělení trubkových kolen bez přestavby stroje Integrovaná laserová ryska označující místo řezu Otočné upínací čelisti k dělení krátkých kusů trubek a ke zkrácení vyložení trubek menších průměrů Multifunkční klíč pro veškeré seřizování stroje Optimalizovaný rozsah otáček ( ot/ min), ideální k dělení velmi obtížně obrobitelných materiálů (Hastelloy, P91, atd.) Konektor tvořený šroubovací rychlospojkou: jednoduchá a pohodlná výměna napájecího kabelu Optimalizovaný kryt pilového kotouče chrání před odletujícími třískami; kryt pilového kotouče je u typu GF 4 s otvorem pro ocelové měřítko k odměřování délky trubky. ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 7

8 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Rozsah použití GF 4 GF 4 AVM* GF 4 MVM* GF 6 GF 6 AVM* GF 6 MVM* Vnější D trubky ,3-168,3 21,3-168,3 21,3-168,3 [inch] Tloušťka stěny v závislosti na materiály** Vnitřní D trubky min. (pilový kotouč D 63 mm) Vnitřní D trubky min. (pilový kotouč D 2.480") Vnitřní D trubky min. (pilový kotouč D 68 mm) Vnitřní D trubky min. (pilový kotouč D 2.677") Vnitřní D trubky min. (pilový kotouč D 80 mm) Vnitřní D trubky min. (pilový kotouč D 3.150") Vnitřní D trubky min. (pilový kotouč D 100 mm) Vnitřní D trubky min. (pilový kotouč D 3.937") Materiály trubek [inch] [inch] [inch] [inch] [inch] , , , Ušlechtilá ocel (libovolný obsah Cr a Mo); ušlechtilá ocel nerez (libovolný obsah Cr a Mo); ušlechtilá ocel (Cr < 12% a Mo < 2,5%; Cr < 20% a Mo = 0%): oceli k cementování, rychlořezné oceli, oceli k zušlechťování, oceli na valivá ložiska, nástrojové oceli; černé a pozinkované ocelové trubky; běžná konstrukční ocel; žíhané litinové trubky (šedá litina s kuličkovým grafitem); hliník; mosaz; měď; plasty (PE, PP, PVDE, PVC) Technické údaje GF 4 GF 4 AVM* GF 4 MVM* GF 6 GF 6 AVM* GF 6 MVM* Výkon [kw] 1,8 1,9 1,8 1,8 1,9 1,8 [hp] Výkon AVM [kw] [hp] 0, , Plynulá elektronická regulace otáček a ochrana [ot/min] proti samovolnému rozběhu Otáčky otočného tělesa s AVM [ot/min] 0,1-3,9 0,3-3,5 Krouticí moment otočného tělesa max. s AVM [Nm] Třída ochrany [třídy] II (DIN EN ) I (DIN EN ) II (DIN EN ) II (DIN EN ) I (DIN EN ) II (DIN EN ) Úroveň akustického tlaku na pracovišti cca [db (A)] Úroveň vibrací (dle DIN EN 28662, část 1) [m/s 2 ] < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 Jištění sítě [A] Rozměry (bxtxh) Hmotnost stroje cca*** [inch] [kg] [lbs] 480 x 325 x x 12.8 x , Provedení (jednofázový střídavý elektromotor) [V, Hz] 230 V, 50/60 Hz 120 V, 50/60 Hz 480 x 325 x x 12.8 x , V, 50/60 Hz 120 V, 50/60 Hz 480 x 325 x x 12.8 x , V, 50/60 Hz 120 V, 50/60 Hz 574 x 352,7 x x 13.9 x , V, 50/60 Hz 120 V, 50/60 Hz 574 x 352,7 x x 13.9 x , V, 50/60 Hz 120 V, 50/60 Hz 574 x 352,7 x x 13.9 x , V, 50/60 Hz 120 V, 50/60 Hz Obsah dodávky GF 4 GF 4 AVM* GF 4 MVM* GF 6 GF 6 AVM* GF 6 MVM* Stroj k dělení a úkosování trubek Ks Přepravní bedna Ks Nerez vložky do upínacích čelistí Ks Pilový kotouč (obj. č ) Ks 1 ( ) 1 ( ) 1 ( ) 1 ( ) 1 ( ) 1 ( ) Montážní deska Ks Laserová ryska s upevňovacím šroubem**** Ks Nářadí Sada Maziva na pilové kotouče GF TOP (obj. č ) Tuba Speciální převodový olej (obj. č ) Láhev Návod k obsluze a seznam náhradních dílů Sada Technické údaje jsou nezávazné. Neobsahují žádná ujištění o vlastnostech. Změny vyhrazeny. Platí naše všeobecné prodejní podmínky. * Modul pro automatický resp. ruční posuv AVM/MVM je při dodání již namontován na pile na trubky. ** Automaticky vedený průnik stěnou trubky. Většími tloušťkami stěny lze proniknout ručně vedeným přísuvem nebo dalším dělicím řezem (v závislosti na průměru pilového kotouče). *** Hmotnost bez obalu a příslušenství. **** Laserová ryska je při dodání už na GF 4 (AVM/MVM) namontovaná; u GF 6 (AVM/MVM) se laserová ryska dodává odděleně a musí být na stroj namontována před jeho uvedením do provozu. Varianty posuvu: Stroj k dělení a úkosování trubek s modulem pro automatický posuv AVM*: Inteligentní řízení AVM hlídá průběžně sílu posuvu v závislosti na potřebném výkonu. Po skončení dělicí operace se AVM automaticky vypne. Nečekaný rozběh stroje po obnovení přerušeného napájení je blokován pojistkou. Stroje k dělení a úkosování trubek s modulem pro ruční posuv MVM*: Přídavný modul na stroji usnadňuje opracování trubek tím, že posuv je vyvozován ručně, ovládáním ručního kolečka. Takto je otočné těleso vedeno plynulým pohybem kolem trubky, pohodlně a s minimálním vynaložením síly. GF 4 GF 4 AVM GF 4 MVM GF 6 GF 6 AVM GF 6 MVM 8 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

9 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Stroje k dělení a úkosování trubek GF 4, GF 6 (AVM/MVM) Vlastnosti, rozsah použití, technické údaje a obsah dodávky, viz od str. 7. Název Provedení Obj. č. Hmotnost stroje kg Zasílací hmotnost kg GF V, 50/60 Hz EU ,300 88,000 GF V, 50/60 Hz EU/US ,300 88,000 GF 4 AVM 230 V, 50/60 Hz EU ,500 98,000 GF 4 AVM 120 V, 50/60 Hz EU/US ,500 98,000 GF 4 MVM 230 V, 50/60 Hz EU ,600 98,000 GF 4 MVM 120 V, 50/60 Hz EU/US ,600 98,000 GF V, 50/60 Hz EU , ,000 GF V, 50/60 Hz EU/US , ,000 GF 6 AVM 230 V, 50/60 Hz EU , ,000 GF 6 AVM 120 V, 50/60 Hz EU/US , ,000 GF 6 MVM 230 V, 50/60 Hz EU , ,000 GF 6 MVM 120 V, 50/60 Hz EU/US , ,000 GF 4, GF 6 Vhodné příslušenství Pilové kotouče a frézy, viz od str. 29 Vysoce účinná maziva pro řezání a frézování, viz str. 25 Speciální převodový olej, viz str. 25 Náhradní kabel s otočným kontaktem, viz str. 26 Rychloupínací deska se šroubovými svěrkami, viz str. 26 Vedení trubky, základní a přídavný díl, viz od str. 27 Mobilní pracoviště, viz str. 28 Pracovní stoly a bedna na nářadí, viz str. 90 Svěráky na trubky, viz str. 90 GF 4 AVM, GF 6 AVM GF 4 MVM, GF 6 MVM Technika k dělení a úkosování trubek ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 9

10 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Jednoduše si pronajmout a zůstat flexibilní. Nabízíme stroje ke krátkodobému a dlouhodobému pronájmu - jako výhodnou alternativu ke koupi. Na našich nájemních strojích se pravidelně provádí údržba a jsou tak stále ve špičkovém stavu. Rádi vám pomůžemenajít vhodný stroj pro vaši individuální aplikaci. Ostatně. pronájem je vynikajicí příležitostí, jak si stroj vyzkoušet před tím, než si stroj koupíte. Přednosti pronájmu: Malé udržovací náklady Žádné náklady na opravy Malý vklad kapitálu Nasazeny jsou stále nejnovější technologie Minimální doby výpadku Náš servis nájemních a použitých strojů obsahuje: Tarify pronájmu na týdení bázi Odkup pronájmu Dlouhodobý pronájem Informujte se o našich výhodných podmínkách pronájmu a odkupu pronájmu: Tel. +49 (0) nebo tools@orbitalum.com 10 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

11 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení RA 8, RA 12 (AVM/MVM) Stroje k dělení a úkosování trubek Hospdárné opracování trubek se špičkovou technikou od Orbitalum Tools! Dělení a úkosování trubek z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů metodou "oběžného řezání" rychlostí řádově za sekundy. Varianty s modulem p osuvu AVM nebo MVM Optimalizovaný rozsah otáček díky novému motoru Optimální příprava pro automatizovaný svařovací proces Princip oběžného řezání "Zvýšená bezpečnost tím, že se neotáčí trubka obíhá nástroj". Osvědčená metoda "oběžného řezání" je důležitým rysem, který je charakteristický pro pily na trubky ORBITALUM. Pilový kotouč prořízne trubku a je veden oběžně kolem trubky. Předností je při tom, že s malým pilovým kotoučem lze dělit velký průměr trubky, aniž by se trubka zahřála. Inovativní princip upínání vícebodovým upnutím trubky: Upínání bez deformace umožňuje v závislosti na materiálu jednoduše a rychle dělit trubky s tloušťkou stěny 2 až 10 mm (0.079" "). Opracovávat lze všechny vysokolegované, nelegované a nízkolegované oceli, hliník, měď, mosaz, žíhané litinové trubky, běžnou konstrukční ocel a pozinkované ocelové trubky a plasty. Jako opci může uživatel vedle čistě ručního ovládání volit mezi modulem pro ruční (MVM) a automatický (AVM) posuv. Ten poslední optimalizuje výsledek řezání, zvyšuje životnost nástroje, snižuje fyzickou zátěž obsluhy. Výsledek: max. bezpečnost a produktivita. Kolmé opracování, bez otřepu a zastudena Systém upínání tenkostěnných a tlustostěnných trubek nezpůsobující deformace Optimální příprava pro automatizovaný svařovací proces Robustní konstrukce se silným pohonem Jedinečný, automatizovaný proces oběžného dělení Vícebodové upnutí trubky Varianty s modulem posuvu AVM nebo MVM pro automatický nebo mechanizovaný dělicí řez, tím menší fyzické zatížení uživatele Rychlé nastavení rozměru trubky Regulace řezné rychlosti Optimalizovaný záběr nástroje vždy pouze v jednom místě trubky Rychlá výměna nástroje Optimalizovaný rozsah otáček ( ot/ min), ideální k dělení velmi obtížně obrobitelných materiálů (Hastelloy, P91, atd.) Optimálně ergonomická rukojeť motoru, což umožňuje bezpečnější polohu obsluhy Dělicí operace trvající řádově vteřiny Úkosování konců trubek souběžně s dělicí operací nebo samostatně Zvýšená produktivita Vyšší životnost nástrojů Větší ochrana proti korozi díky vložkám do upínacích čelistí (včetně) ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 11

12 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Rozsah použití RA 8 RA 8 AVM* RA 8 MVM* RA 12 RA 12 AVM* RA 12 MVM* Vnější D trubky [inch] Tloušťka stěny v závislosti na materiály** Vnitřní D trubky min. (pilový kotouč D 63 mm) Vnitřní D trubky min. (pilový kotouč D 2.480") Vnitřní D trubky min. (pilový kotouč D 68 mm) Vnitřní D trubky min. (pilový kotouč D 2.677") Vnitřní D trubky min. (pilový kotouč D 80 mm) Vnitřní D trubky min. (pilový kotouč D 3.150") Vnitřní D trubky min. (pilový kotouč D 100 mm) Vnitřní D trubky min. (pilový kotouč D 3.937") Materiály trubek [inch] [inch] [inch] [inch] [inch] Ušlechtilá ocel (libovolný obsah Cr a Mo); ušlechtilá ocel nerez (libovolný obsah Cr a Mo); ušlechtilá ocel (Cr < 12% a Mo < 2,5%; Cr < 20% a Mo = 0%): oceli k cementování, rychlořezné oceli, oceli k zušlechťování, oceli na valivá ložiska, nástrojové oceli; černé a pozinkované ocelové trubky; běžná konstrukční ocel; žíhané litinové trubky (šedá litina s kuličkovým grafitem); hliník; mosaz; měď; plasty (PE, PP, PVDE, PVC) Technické údaje RA 8 RA 8 AVM* RA 8 MVM* RA 12 RA 12 AVM* RA 12 MVM* Výkon [kw] 1,8 1,9 1,8 1,8 1,9 1,8 [hp] Výkon AVM [kw] [hp] 0, , Plynulá elektronická regulace otáček a ochrana [ot/min] proti samovolnému rozběhu Otáčky otočného tělesa s AVM [ot/min] 0,1-2,3 0,1-1,8 Krouticí moment otočného tělesa max. s AVM [Nm] Třída ochrany [třídy] II (DIN EN ) I (DIN EN ) II (DIN EN ) II (DIN EN ) I (DIN EN ) II (DIN EN ) Úroveň akustického tlaku na pracovišti cca [db (A)] Úroveň vibrací (dle DIN EN 28662, část 1) [m/s 2 ] < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 Jištění sítě [A] Rozměry (bxtxh) Hmotnost stroje cca*** [inch] [kg] [lbs] 778 x 430 x x 16.9 x , Provedení (jednofázový střídavý elektromotor) [V, Hz] 230 V, 50/60 Hz 120 V, 50/60 Hz 918 x 430 x x 16.9 x , V, 50/60 Hz 120 V, 50/60 Hz 788 x 430 x x 16.1 x , V, 50/60 Hz 120 V, 50/60 Hz 940 x 374 x x 14.7 x , V, 50/60 Hz 120 V, 50/60 Hz x 374 x x 14.7 x , V, 50/60 Hz 120 V, 50/60 Hz x 374 x x 14.7 x , V, 50/60 Hz 120 V, 50/60 Hz Obsah dodávky RA 8 RA 8 AVM* RA 8 MVM* RA 12 RA 12 AVM* RA 12 MVM* Stroj k dělení a úkosování trubek Ks Přepravní bedna Ks Pilový kotouč (obj. č ) Ks Montážní deska Ks Nářadí Sada Maziva na pilové kotouče GF TOP (obj. č ) Tuba Speciální převodový olej (obj. č ) Láhev Návod k obsluze a seznam náhradních dílů Sada Technické údaje jsou nezávazné. Neobsahují žádná ujištění o vlastnostech. Změny vyhrazeny. Platí naše všeobecné prodejní podmínky. * Modul pro automatický resp. ruční posuv AVM/MVM je při dodání již namontován na pile na trubky. ** Automaticky vedený průnik stěnou trubky. Většími tloušťkami stěny lze proniknout ručně vedeným přísuvem nebo dalším dělicím řezem (v závislosti na průměru pilového kotouče). *** Hmotnost bez obalu a příslušenství. Všechny stroje RA jsou vybaveny kabelem s otočným kontaktem a se šroubovací rychlospojkou sloužící k jednoduché a pohodlné výměně kabelu. Varianty posuvu: Stroj k dělení a úkosování trubek s modulem pro automatický posuv AVM*: Inteligentní řízení AVM hlídá průběžně sílu posuvu v závislosti na potřebném výkonu. Po skončení dělicí operace se AVM automaticky vypne. Nečekaný rozběh stroje po obnovení přerušeného napájení je blokován pojistkou. Stroje k dělení a úkosování trubek s modulem pro ruční posuv MVM*: Přídavný modul na stroji usnadňuje opracování trubek tím, že posuv je vyvozován ručně, ovládáním ručního kolečka. Takto je otočné těleso vedeno plynulým pohybem kolem trubky, pohodlně a s minimálním vynaložením síly. RA 8 RA 8 AVM RA 8 MVM RA 12 RA 12 AVM RA 12 MVM 12 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

13 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Stroje k dělení a úkosování trubek RA 8, RA 12 (AVM/MVM) Vlastnosti, rozsah použití, technické údaje a obsah dodávky, viz od str. 11. Název Provedení Obj. č. Hmotnost stroje kg Zasílací hmotnost kg RA V, 50/60 Hz EU , ,000 RA V, 50/60 Hz EU/US , ,000 RA 8 AVM 230 V, 50/60 Hz EU , ,000 RA 8 AVM 120 V, 50/60 Hz EU/US , ,000 RA 8 MVM 230 V, 50/60 Hz EU , ,000 RA 8 MVM 120 V, 50/60 Hz EU/US , ,000 RA V, 50/60 Hz EU , ,000 RA V, 50/60 Hz EU/US , ,000 RA 12 AVM 230 V, 50/60 Hz EU , ,000 RA 12 AVM 120 V, 50/60 Hz EU/US , ,000 RA 12 MVM 230 V, 50/60 Hz EU , ,000 RA 12 MVM 120 V, 50/60 Hz EU/US , ,000 RA 8, RA 12 Vhodné příslušenství Hliníkové kruhové upínací čelisti a upínací čelisti, viz str. 24 Průběžný chladicí systém, viz str. 18 Pilové kotouče a frézy, viz od str. 29 Vysoce účinná maziva pro řezání a frézování, viz str. 25 Speciální převodový olej, viz str. 25 Vložená převodovka souprava pro dodatečnou přestavbu, viz str. 25 Náhradní kabel s otočným kontaktem, viz str. 26 Rychloupínací deska se šroubovými svěrkami, viz str. 26 Vedení trubky, základní a přídavný díl, viz od str. 27 Mobilní pracoviště, viz str. 28 Pracovní stoly a bedna na nářadí, viz str. 90 Svěráky na trubky, viz str. 90 RA 8 AVM, RA 12 AVM RA 8 MVM, RA 12 MVM Technika k dělení a úkosování trubek ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 13

14 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Náš servis pro Vaši plnou spokojenost to je náš cíl! Nejen před nákupem usilujeme o Vaši přízeň. Také po nákupu se na nás můžete plně spolehnout. Kvalita Servis Kompetence Poradenství Zkušenost Výkon Spolehlivost Služba zákazníkům Spokojenost Naše servisní výkony v přehledu: Technický servis: Opravy, údržba, výměna Předběžné rozpočty nákladů Servis v místě Servisní školení pro naše zákazníky Cenově výhodná repasovaná zařízení proti poptávce Servis náhradních dílů: Cca 2000 náhradních dílů stále na skladě Nejmodernější logistické systémy Servis pronájmu použitých strojů: Týdenní sazba poplatku za pronájem Možnost výhodného odkoupení pronajatého stroje Dlouhodobé pronájmy Na přání pronájmy s obsluhou Další servis služeb: Servis na odvoz strojů od zákazníka Použité stroje se zárukou Chtěli byste využít náš servis pro opravy? Potřebujete náhradní díly, spotřební materiál nebo hledáte pro sebe vhodný produkt? Pak nás kontaktujte. Rádi Vám pomůžeme. Poradenská linka servisu: +49 (0) AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

15 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení GF 20 AVM Stroj k dělení a úkosování trubek Silný stroj pro náročné aplikace! Dělení a úkosování trubek z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů metodou "oběžného řezání" rychlostí řádově za sekundy. Včetně modulu pro automatický posuv AVM. Optimální příprava pro automatizovaný svařovací proces Pilový kotouč prořízne trubku a je veden oběžně kolem trubky. Předností je při tom, že s malým pilovým kotoučem lze dělit velký průměr trubky, aniž by se trubka zahřála. Inovativní princip upínání vícebodovým upnutím trubky: Upínání bez vzniku deformací umožňuje jednoduché upínání trubek s tloušťkou stěny až 15 mm (0,59") a rychlé řezání. Opracovávat lze ocel, nerez ocel, měď, litinu, železo, hliník, plast. Inteligentní řízení AVM hlídá průběžně sílu posuvu v závislosti na potřebném výkonu. Po skončení dělicí operace se AVM automaticky vypne. Nečekaný rozběh stroje po obnovení přerušeného napájení je blokován pojistkou. Toto optimalizuje výsledný řez, zvyšuje životnost nástroje a snižuje psychickou zátěž obsluhy. Všechny stroje GF jsou vybaveny kabelem s otočným kontaktem a se šroubovací rychlospojkou sloužící k jednoduché a pohodlné výměně kabelu. Kolmé opracování, bez otřepu a zastudena Optimální příprava pro automatizovaný svařovací proces Robustní konstrukce se silným pohonem Včetně výškově přestavitelného zvedacího stolu Jedinečný, automatizovaný proces oběžného dělení Optimálně ergonomická rukojeť motoru, což umožňuje bezpečnější polohu obsluhy Multifunkční klíč pro veškeré seřizování stroje Velký krouticí moment pro optimální dělicí a úkosovací operace Optimalizovaný rozsah otáček ot/ min, ideální k dělení velmi obtížně obrobitelných materiálů (Hastelloy, P91, atd.) Optimalizovaný kryt pilového kotouče chrání uživatele před odlétajícími třískami Ještě vyšší životnosti nástroje díky nepřetržitému chladicímu systému (dodává se jako zvláštní příslušenství) ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 15

16 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Včetně modulu pro a u t o matický posuv AVM** Včetně výškově přestavitelného zvedacího stolu Včetně chladicí řezné kapaliny KSS-TOP, maziva na pilové kotouče GF TOP a speciálního převodového oleje Ještě vyšší životnost nástroje díky nepřetržitému chladicímu systému (jako opce) Přídavné vedení trubky (jako opce) Hliníkové kruhové upínací čelisti k upínání tenkostěnných trubek (jako opce) Rozsah použití / Technické údaje GF 20 AVM Vnější D trubky [inch] Vnitřní D trubky min. (pilový kotouč D 80 mm/3.150") 295 [inch] 11.6 Vnitřní D trubky min. (pilový kotouč D 100 mm/3.937") 275 [inch] 10.8 Tloušťka stěny max. 15 [inch] 0.59 Materiály trubek Ocel, ušlechtilá ocel, měď, litina, železo, hliník, plasty Výkon (výkon AVM) [kw] 1,9 (0,05) [hp] 2.54 (0.07) Plynulá elektronická regulace otáček a ochrana proti [ot/min] samovolnému rozběhu Otáčky otočného tělesa s AVM [ot/min] 0,1-1,1 Třída ochrany [třídy] I (EN ) Úroveň akustického tlaku na pracovišti cca [db (A)] 79 Úroveň vibrací (dle DIN EN 28662, část 1) [m/s 2 ] < 2,5 Rozměry GF 20 s zvedací stůl cca (bxtxh) [cm] 94 x 63 x [inch] 37 x 24.8 x Rozměry zvedací stůl min.-max. (bxtxh) cca [cm] 94 x 63 x 44,5-70,5 [inch] 37 x 24.8 x Nosnost zvedací stůl max. [kg] [lbs] 2,645.5 Hmotnost stroje cca* [kg] 482,0 [lbs] 1,062.6 Provedení (jednofázový střídavý elektromotor) [V, Hz] 230 V, 50/60 Hz 120 V, 50/60 Hz Obsah dodávky GF 20 AVM Stroj k dělení a úkosování trubek GF 20 AVM** Ks 1 Přepravní bedna Ks 1 Zvedací stůl (obj. č ) Ks 1 Pilový kotouč (obj. č ) Ks 1 Montážní deska Ks 1 Nářadí Sada 1 Speciální převodový olej (obj. č ) Láhev 1 Chladicí řeznou kapalinou KSS-TOP (obj. č ) Ruční 1 r o z p r a š o v a č Návod k obsluze a seznam náhradních dílů Sada 1 GF 20 AVM se zvedací stůl Technické údaje jsou nezávazné. Neobsahují žádná ujištění o vlastnostech. Změny vyhrazeny. Platí naše všeobecné prodejní podmínky. * Hmotnost bez obalu a příslušenství. ** Modul pro automatický posuv AVM se dodává už namontovaný na pile na trubky. 16 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

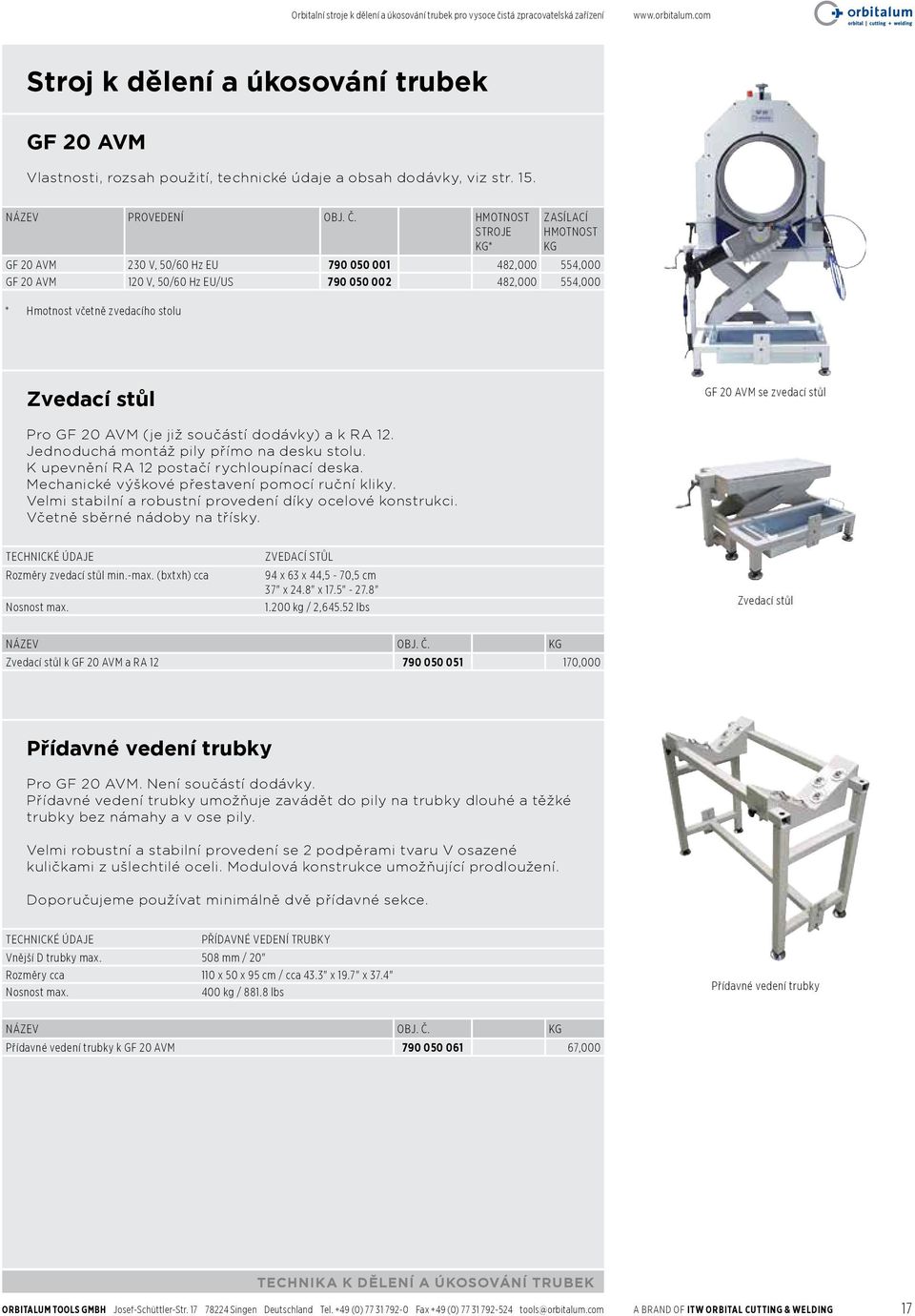

17 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Stroj k dělení a úkosování trubek GF 20 AVM Vlastnosti, rozsah použití, technické údaje a obsah dodávky, viz str. 15. Název Provedení Obj. č. Hmotnost stroje kg* Zasílací hmotnost kg GF 20 AVM 230 V, 50/60 Hz EU , ,000 GF 20 AVM 120 V, 50/60 Hz EU/US , ,000 * Hmotnost včetně zvedacího stolu Zvedací stůl GF 20 AVM se zvedací stůl Pro GF 20 AVM (je již součástí dodávky) a k RA 12. Jednoduchá montáž pily přímo na desku stolu. K upevnění RA 12 postačí rychloupínací deska. Mechanické výškové přestavení pomocí ruční kliky. Velmi stabilní a robustní provedení díky ocelové konstrukci. Včetně sběrné nádoby na třísky. Technické údaje Rozměry zvedací stůl min.-max. (bxtxh) cca Nosnost max. Zvedací stůl 94 x 63 x 44,5-70,5 cm 37" x 24.8" x 17.5" " kg / 2, lbs Zvedací stůl Název Obj. č. kg Zvedací stůl k GF 20 AVM a RA ,000 Přídavné vedení trubky Pro GF 20 AVM. Není součástí dodávky. Přídavné vedení trubky umožňuje zavádět do pily na trubky dlouhé a těžké trubky bez námahy a v ose pily. Velmi robustní a stabilní provedení se 2 podpěrami tvaru V osazené kuličkami z ušlechtilé oceli. Modulová konstrukce umožňující prodloužení. Doporučujeme používat minimálně dvě přídavné sekce. Technické údaje Přídavné vedení trubky Vnější D trubky max. 508 mm / 20" Rozměry cca 110 x 50 x 95 cm / cca 43.3" x 19.7" x 37.4" Nosnost max. 400 kg / lbs Přídavné vedení trubky Název Obj. č. kg Přídavné vedení trubky k GF 20 AVM ,000 Technika k dělení a úkosování trubek ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 17

18 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Průběžný chladicí systém Pro GF 20 AVM. Proti poptávce také ke GF 4, GF 6, RA 8 a RA 12. Pro zvýšení životnosti pilového kotouče a také pro lepší jakost povrchu trubky. Plynule nastavitelný. Systém obsahuje vibrační trubici jejímž prostřednictvím dochází k ochlazování stlačeným vzduchem. Množství studeného vzduchu lze individuálně nastavit na úroveň optimální pro Vaši aplikaci. Vhodné také při dělení plastových trubek. Chlazení bez použití chladiva. Pilový kotouč je během řezného procesu průběžně ochlazován studeným vzduchem (až 37 ). Průběžný chladicí systém Název Provedení Obj. č. kg Průběžný chladicí systém Stlačený vzduch (potřeba 5,5-8,0 bar) ,600 Hliníkové kruhové upínací čelisti Pro GF 20 AVM. Ideální k upínání tenkostěnných trubek. Další kruhové upínací čelisti pro různé vnější průměry lze dodat. Hliníkové kruhové upínací čelisti Ve své objednávce uvádějte prosím vnější průměr trubky, která se má opracovávat. Obsah dodávky: 4 kruhové upínací čelisti 8 šroubů s válcovou hlavou 8 válcových kolíků Název Vnější D trubky Vnější D trubky [inch] Obj. č. Hliníkové kruhové upínací čelisti k GF 20 AVM 508, ,700 Hliníkové kruhové upínací čelisti k GF 20 AVM 457, ,700 Hliníkové kruhové upínací čelisti k GF 20 AVM 406, ,700 Hliníkové kruhové upínací čelisti k GF 20 AVM 355, ,700 kg Další příslušenství Pilové kotouče a frézy, viz od str. 29 Vysoce účinná maziva pro řezání a frézování, viz str. 25 Chladicí řezná kapalina KSS-TOP, viz str. 70 Speciální převodový olej, viz str. 25 Náhradní kabel s otočným kontaktem, viz str. 26 Vedení trubky, základní a přídavný díl, viz od str. 27 Pracovní stoly a bedna na nářadí, viz str. 90 Svěráky na trubky, viz str AUTORIZOVANÝ PRODEJCE V ČR: Technika k dělení a úkosování trubek ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

19 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení GFX 3.0, GFX 6.6 Stroje k dělení a úkosování trubek Inovativní pila od firmy Orbitalum Tools k dělení a úkosování trubek a trubkových oblouků (také z tenkostěnné nerez oceli) rychlostí řádově za sekundy. Optimální příprava pro automatizovaný svařovací proces! GFX je výkonná a kompaktní pila malé hmotnosti, která se snadno ovládá - přesvědčete se také Vy o mnoha vynikajicích vlastnostech tohoto stroje. Řada GFX: Snadno se obsluhuje, stroje jsou výkonné a kompaktní! Kolmé opracování bez otřepu ideální pro použití na systém "Pressfitting" Naše řada GFX je ideální k dělení tenkostěnných trubek. Díky robustní konstrukci mají pily dlouhou životnost a jsou velmi hospodárné; dlouhá životnost nástrojů kromě toho zvyšuje produktivitu. Naše řada GFX je velmi nenáročná na údržbu a je příznivá pro servis a umožňuje velký rozsah použití. Materiály, které lze obrábět jsou nelegované, nízkolegované a vysokolegované oceli, nerez oceli, barevné kovy a slitiny hliníku a titanu. Mezitím se stalo pro pily na trubky ORBITALUM charakteristickým, že si lze pohodlně označit místo řezu na trubce laserovou ryskou. Druhá poloha pilového kotouče umožňuje odřezávání trubkových oblouků. Výkonný motor je vybaven ochranou proti přetížení a také ergonomickými rukojeťmi a dodává se ve variantách pro napětí 230 V, 50/60 Hz nebo 120 V, 50/60 Hz. Kabel propojený šroubovacím konektorem umožňuje jednoduchou a pohodlnou výměnu části s otočnou spojkou. Oblasti použití leží hlavně v potravinářském, nápojovém, farmaceutickém a chemickém průmyslu. Kolmé opracování, bez otřepu a zastudena Upínání bez deformace i u tenkostěnných trubek Dobrá manipulace díky malé hmotnosti Úkosování konců trubek souběžně s dělicí operací nebo samostatně Zvýšená produktivita Nenáročné na údržbu Šetrné k životnímu prostředí a s dlouhou životností Druhá pozice pilového kotouče, ve které lze odřezávat trubková kolena Ideální pro systém "Pressfitting" Optimální odchod třísek díky konstrukci svěráku Ocelové hladké upínací čelisti Integrovaná laserová ryska označující místo řezu Optimálně ergonomická rukojeť motoru Pohon o vysokém výkonu (1.200 W) s regulací otáček k dělení nejrůznějších materiálů Elektronická ochrana proti přetížení se zabudovaným hlídáním teploty a tachoregulací Zvýšená životnost nástrojů díky novému pohonu GF10 Ergonomicky umístěné kolečko pro nastavení otáček Konektor tvořený šroubovací rychlospojkou: Jednoduchá a pohodlná výměna kabelu GFX 3.0 lze namontovat přímo na pracovní stůl ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 19

20 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Druhá pozice pilového kotouče, ve které lze odřezávat trubková kolena Ocelové hladké upínací čelisti a sada vložek z nerez oceli Integrovaná laserová ryska označující místo řezu na trubce Výkonný motor s ochraou proti přetížení a ergonomickými rukojeťmi Včetně maziva na pilové kotouče GF TOP Stojan-trojnožka z hliníku a velmi kvalitní, modrý přepravní kufr k GFX 3.0 jako opce Rozsah použití GFX 3.0 GFX 6.6 Vnější D trubky 6,0-78,0 21,3-168,3 [inch] Tloušťka stěny Vnitřní D trubky min. (pilový kotouč D 63/2.248") Vnější D trubky (pilový kotouč D 63/2.248") Vnitřní D trubky min. (pilový kotouč D 68/2.677") Vnější D trubky (pilový kotouč D 68/2.677") Vnitřní D trubky min. (pilový kotouč D 80/3.149") Vnější D trubky (pilový kotouč D 80/3.149") [inch] [inch] [inch] [inch] [inch] [inch] [inch] 0,8-7, ,0-78, ,0-73, ,8-7, , ,6-168, ,3-168, , ,3-156, Materiály trubek Nelegovaná, nízkolegovaná a v ysokolegovaná ocel, ušlechtilá ocel, nerez ocel, barevné kovy, slitiny hliníku, titanu, kompozity a umělá hmota Technické údaje GFX 3.0 GFX 6.6 Rozměry (bxtxh) Hmotnost včetně svěráku, bez půlkruhových upínacích čelistí [inch] [kg] [lbs] 570 x 330 x x x , Výkon [W] Třída ochrany [třídy] II II Plynulá elektronická regulace otáček a ochrana proti samovolnému rozběhu [ot/min] Provedení (jednofázový střídavý elektromotor) [V, Hz] [V, Hz] 230 V, 50/60 Hz EU 120 V, 50/60 Hz US 575 x 350 x x x , V, 50/60 Hz EU 120 V, 50/60 Hz US Úroveň vibrací (EN 50144) [m/s 2 ] < 2,5 < 2,5 Úroveň akustického tlaku na pracovišti (EN 23741) [db (A)] 79,7 79,7 Obsah dodávky GFX 3.0 GFX 6.6 Stroj k dělení a úkosování trubek Ks 1 1 Přepravní bedna ze dřeva Ks 1 1 Pilový kotouč (obj. č ) Ks 1 ( ) 1 ( ) Rychloupínací deska bez šroubových svěrek* Ks 1 Vložek z nerez oceli** Sada 1 1 Laserová ryska s upevňovacím šroubem*** Ks 1 1 Nářadí Sada 1 1 Maziva na pilové kotouče GF TOP (obj. č ) Tuba 1 1 Návod k obsluze a seznam náhradních dílů Sada 1 1 GFX 3.0, GFX 6.6 Technické údaje jsou nezávazné. Neobsahují žádná ujištění o vlastnostech. Změny vyhrazeny. Platí naše všeobecné prodejní podmínky. * Stroj GFX 3.0 je možno namontovat bez rychloupínací desky přímo na pracovní stůl. Jako opci lze dodat rychloupínací desky se šroubovými svěrkami pro stroje GFX 3.0 a GFX 6.6. ** Při dodání jsou už namontovány na hladkých čelistech stroje GFX. *** Laserovou rysku je nutno před zahájením provozu namontovat na stroj GFX. 20 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz

21 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Stroje k dělení a úkosování trubek GFX 3.0, GFX 6.6 Vlastnosti, rozsah použití, technické údaje a obsah dodávky, viz str. 19. Název Provedení Obj. č. Hmotnost stroje kg Zasílací hmotnost kg GFX V, 50/60 Hz EU ,000 44,000 GFX V, 50/60 Hz US ,000 44,000 GFX V, 50/60 Hz EU , ,000 GFX V, 50/60 Hz US , ,000 GFX 3.0, GFX 6.6 Vložek z nerez oceli Obsaženy v základním rozsahu dodávky řady GFX. Ideální pro opracování trubek z nerez oceli. Zabraňují na trubce vzniku kontaktní koroze od upínacích prvků. Obsah dodávky: Vložky z nerez oceli do prizmatického svěráku: 6 ks (GFX 3.0) nebo 4 ks (GFX 6.6) Šrouby se zapuštěnou hlavou: 12 ks (GFX 3.0) nebo 16 ks (GFX 6.6) Klíč INBUS: 1 ks Vložek z nerez oceli Název Obj. č. kg Vložek z nerez oceli k GFX 3.0 kompletní ,150 Vložek z nerez oceli k GFX 6.6 kompletní ,792 Přepravní kufr s výztuhami Velmi kvalitní, modrý přepravní kufr s vložkou. Obzvlášť robustní provedení. Název Obj. č. kg Přepravní kufr s výztuhami k GFX ,500 Přepravní kufr s výztuhami Další příslušenství Pilové kotouče a frézy, viz od str. 29 Vysoce účinná maziva pro řezání a frézování, viz str. 25 Speciální převodový olej, viz str. 25 Náhradní kabel s otočným kontaktem, viz str. 26 Rychloupínací deska se šroubovými svěrkami, viz str. 26 Vedení trubky, základní a přídavný díl, viz od str. 27 Mobilní pracoviště, viz str. 28 Stojan-trojnožka, viz str. 37 Pracovní stoly a bedna na nářadí, viz str. 90 Svěráky na trubky, viz str. 90 Technika k dělení a úkosování trubek ORBITALUM TOOLS GMBH Josef-Schüttler-Str Singen Deutschland Tel. +49 (0) Fax +49 (0) tools@orbitalum.com A BRAND OF ITW ORBITAL CUTTING & WELDING 21

22 Orbitalní stroje k dělení a úkosování trubek pro vysoce čistá zpracovatelská zařízení Rozsáhlý školicí program. Klademe velký důraz na bezpečnou obsluhu n ašich s trojů - t a m á pro n ás n ejvyšší p rioritu. P roto doporučujeme absolvovat školení o produktu za účelem naučení se s právnému a b ezpečnému zacházení s n ašimi s troji, a by s e už předem vyloučila nebezpečí a předešlo úrazům. Nabízíme: Školení na denní nebo týdenní bázi Školení v našich prostorách, nebo u Vás v místě Kvalifikovaní vedoucí školení Certifikát po úspěšně dokončené účasti Rozsáhle vybavené školicí prostory v Singenu Nejmodernější školicí vybavení Pokud byste chtěli vědět víc o našem rozsáhlém školicím programu, anebo chtěli informace o následných termínech pro uživatele, obraťte se prosím na náš školicí tým na č. tel.: +49 (0) nebo training@itw-ocw.com 22 AUTORIZOVANÝ PRODEJCE V ČR: ARC-H a.s. Doudlevecká Plzeň Tel.: Fax: arc@arc-h.cz
