1 Technologie sítí nové generace PowerSense Ing. Miroslav Hladík Toshiba / Landis+Gyr M. Hladík září, 2014

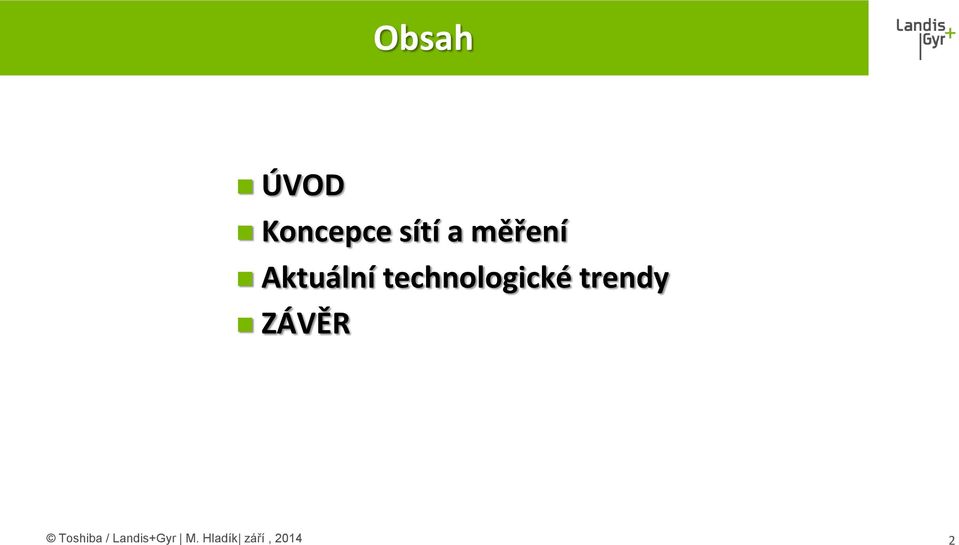

2 Obsah ÚVOD Koncepce sítí a měření Aktuální technologické trendy ZÁVĚR Toshiba / Landis+Gyr M. Hladík září,

3 Aktuální požadavky na design NN sítí Síťová infrastruktura: OZE a distribuovaná výroba Odklon od jaderné energetiky E-mobilita Stávající omezení: Zastaralá infrastruktura Bezpečný provoz Požadavky zákazníka Dodržování kvality dodávek Zamezení výpadkům Ziskovost Ochrana investic a aktiv Optimalizace provozních nákladů Zajištění výnosů 3

4 Koncepce sítí a měření SCADA Micro-Grids Alarmy Senzory / čidla Smart Metering E450 Monitoring & kontrola DC450 Energetická bilance Power Quality L740 Zátěžové profily Grid Stream 6 Veřejné osvětlení Monitorování DT 4

5 PowerSense řídicí a monitorovací systém PowerSense řešení VN - Vnitřní provedení NN - Vnitřní provedení VN - Venkovní provedení NN - Outdoor Senzory Řídicí/měřící moduly COMs Nadzemní vedení 3 pilíře PowerSense řešení Zaměření na VN/NN sítě Údržba Modularita Smart Grid Systémový Integrator Soustavy podle spojení uzlu transformátoru Zemní transformátory a vedení 5

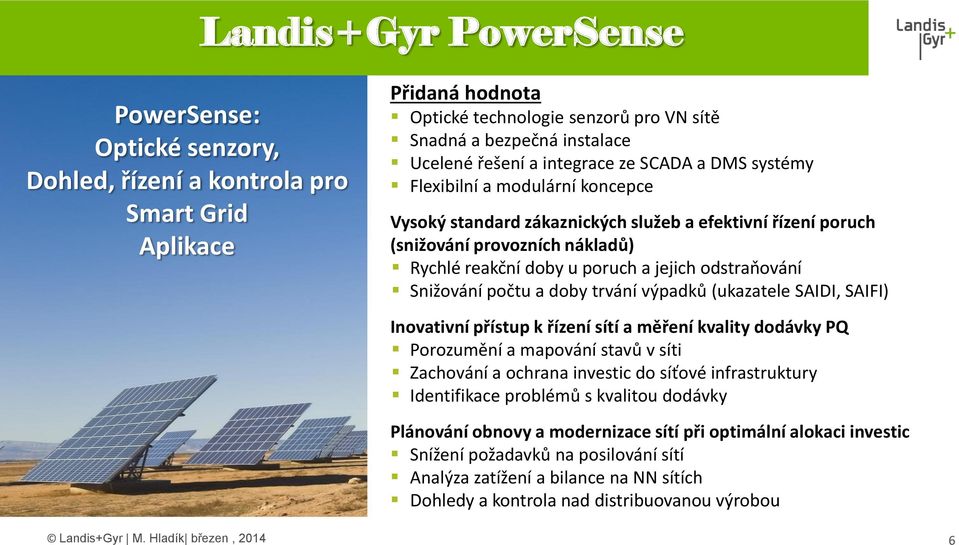

6 Landis+Gyr PowerSense PowerSense: Optické senzory, Dohled, řízení a kontrola pro Smart Grid Aplikace Přidaná hodnota Optické technologie senzorů pro VN sítě Snadná a bezpečná instalace Ucelené řešení a integrace ze SCADA a DMS systémy Flexibilní a modulární koncepce Vysoký standard zákaznických služeb a efektivní řízení poruch (snižování provozních nákladů) Rychlé reakční doby u poruch a jejich odstraňování Snižování počtu a doby trvání výpadků (ukazatele SAIDI, SAIFI) Inovativní přístup k řízení sítí a měření kvality dodávky PQ Porozumění a mapování stavů v síti Zachování a ochrana investic do síťové infrastruktury Identifikace problémů s kvalitou dodávky Plánování obnovy a modernizace sítí při optimální alokaci investic Snížení požadavků na posilování sítí Analýza zatížení a bilance na NN sítích Dohledy a kontrola nad distribuovanou výrobou 6

7 Základní požadavky na EN50160 EN50160 Definuje události a dobu sledování v souladu s normou S650 monitorovací funkce Odchylky napětí, vyšší harmonické a asymetrie (10min) zátěžové profily Krátkodobé poklesy s počítadlem, Krátkodobé přerušení (události delší než 3s) EN50160 reporty v nadstavbových systémech HES 7

8 Napěťová / Proudová nerovnováha Měření Napěťová nerovnováha Proudová nerovnováha Monitorování hodnot Události v registrech (0 10%) Průběhů v podobě zátěžových profilů Sledování komunikace 8

9 Přehled parametrů Rozvodné společnosti mají zájem na efektivním fungování sítí a kompenzaci kapacitní složky energie a/nebo harmonických proudů Sledované hodnoty na S650 slouží k výpočtu efektivity fungování sítí a zohlednění vlivů jalové složky energie a vyšších harmonických cosφ ekv. cosφ 1 = Okamžité a průměrné hodnoty Cos Φ fáze 1, 2, 3 PF na fázi 1,2,3 P1,P2,P3 Q1, Q2, Q3 Susanna Dörig Landis+Gyr 13. Dezember

10 Měření (I) Okamžité hodnoty Napětí fáze-zem V1,V2, V3 Napětí fáze-fáze V12,V23,V31 U1-2, U1-3 pouze Proudy I1, I2, I3, IN I1, I3 Frekvence Fázové úhly Φ vx,v1-φix,v1 Nesymetrie proudů/napětí Činná energie (+/-) P1, P2, P3, P-Total P-Total Jalová energie (+/-) Q1, Q2, Q3, Q-Total Q-Total Účiník PF1, 2, 3,PF-Total PF-Total THD fáze proudů/napětí (absolutní) Fáze 1, 2, 3 Fáze 1, 3 THD fáze proudů/napětí (%) Suma Suma THD činné energie (import/export) Suma Suma Zátěžové profily (1 60min) 10

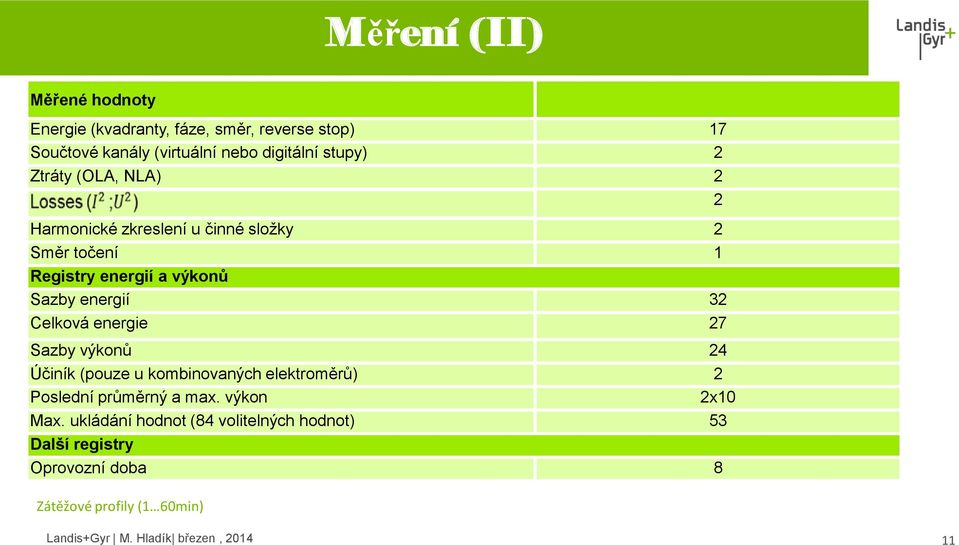

11 Měření (II) Měřené hodnoty Energie (kvadranty, fáze, směr, reverse stop) 17 Součtové kanály (virtuální nebo digitální stupy) 2 Ztráty (OLA, NLA) 2 2 Harmonické zkreslení u činné složky 2 Směr točení 1 Registry energií a výkonů Sazby energií 32 Celková energie 27 Sazby výkonů 24 Účiník (pouze u kombinovaných elektroměrů) 2 Poslední průměrný a max. výkon 2x10 Max. ukládání hodnot (84 volitelných hodnot) 53 Další registry Oprovozní doba 8 Zátěžové profily (1 60min) 11

12 Aplikace pro VN/NN sítě DTS: Retrofit VN/NN Řízení dodávek do sítě Identifikace poruch µgrid Management Aplikace Aplikace Aplikace Aplikace Vnitřní/Venkovní Dohled nad sítěmi VN Identifikace poruch & Lokalizace Trafo-/Power Quality Monitoring Měření zátěže RTU Funkce Volt/VAR Regulace Veřejné světlení, fakturace a dohledy Řízení aktiv v reálném čase V kombinaci ze Smart Meteringem Fakturace Řízení dodávek PQ Monitoring Volt/VAR Regulace Fault Location, Isolation, Service Restoration (FLISR) Regulace napětí Kontrola a řízení zátěže Lokální řízení dodávek a akumulace Ostrovní provoz

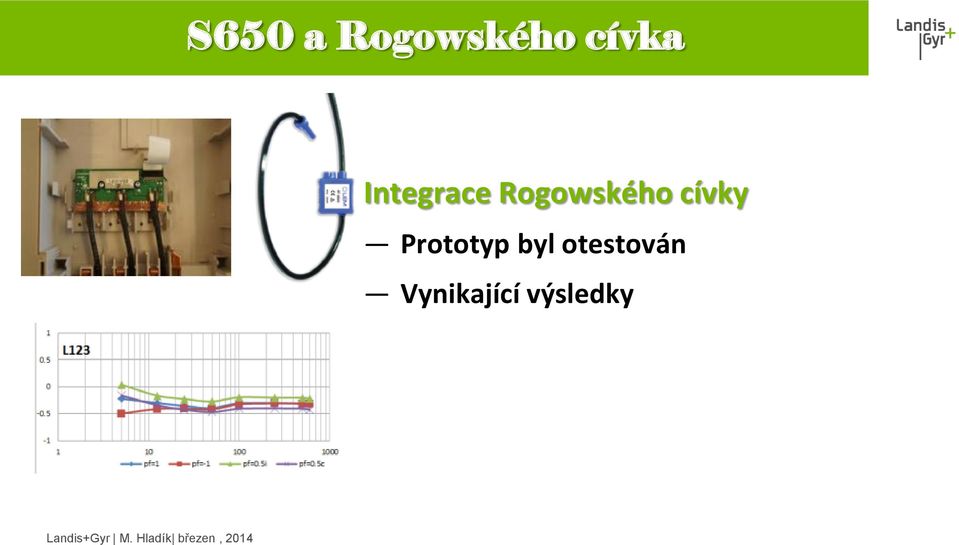

13 S650 a Rogowského cívka Integrace Rogowského cívky Prototyp byl otestován Vynikající výsledky

14 Smart Grid koncepce Cíle Řešení pro VN/NN distribuční stanice Volitelně měření 3 vývodů Rozšiřitelnost až na více jak 10 vývodů Integrace SCADA a DMS systémů Mod-bus, integrace dlms

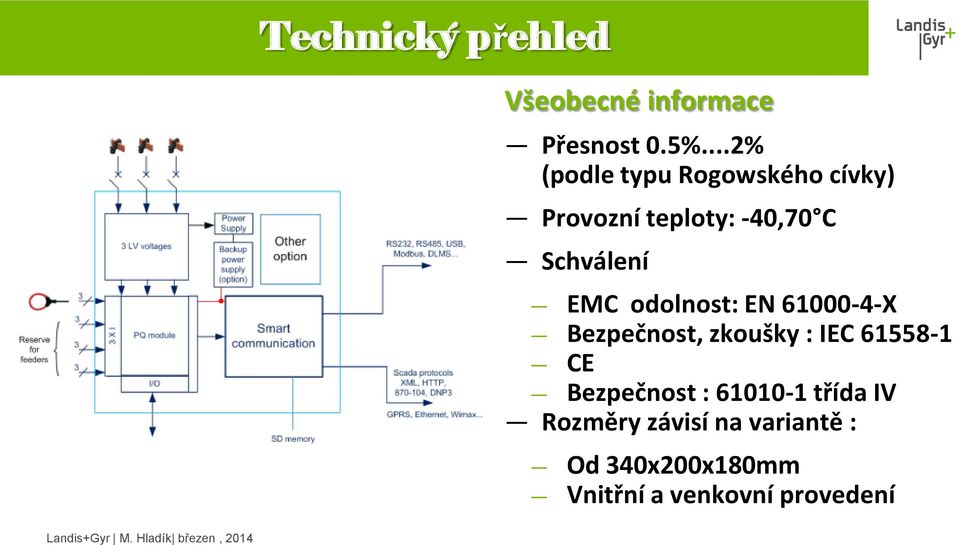

15 Technický přehled Všeobecné informace Přesnost 0.5%...2% (podle typu Rogowského cívky) Provozní teploty: -40,70 C Schválení EMC odolnost: EN X Bezpečnost, zkoušky : IEC CE Bezpečnost : třída IV Rozměry závisí na variantě : Od 340x200x180mm Vnitřní a venkovní provedení

16 Rozšíření pro VN sítě (modul) Volitelný modul Měření proudů na VN Volitelně měření napětí na VN nebo NN Funkcionalita Detekce zkratů, zemních spojení na VN Směr a vzdálenost poruch

17 SCADA Interoperabilita Komunikace GPRS/3G, Ethernet, RS232,RS485, USB, WMAX XML/HTTP, 61850, ,DNP3, DLMS, Modbus Dálková parametrizace Dálkový upgrade Firmware Indikace poruch a Alarmy Správa dat (30+ ukládání) Časová synchronizace přes NTP, GSM, DNP3,

18 Toshiba řešení integrace Micro-EMS

19 Nadstavbové systémy a řídicí automatika Systémy EMS poskytují standardní funkce jako je plánování výroby, řízení zátěže a kontrolu síťových frekvencí. Funkcionalita EMS systémů zároveň umožňuje optimalizovat zatížení síťových prvků např. transformátorů, a tak prodlužovat jejich životnost. Koncepce systému umožňuje dynamickou kontrolu a řízení sítí v kombinaci s akumulačními sestavami a záložními zdroji jako jsou přečerpávací stanice, vodní elektrárny a plynové zdroje s rychlým náběhem v řádu desítek minut. 19

20 Požadavky na funkcionalitu FUNKCE / PARAMETR Dohledy Síťová analýza GIS Komunikační protokoly Diagnóza POPIS D-SCADA standardní funkcionalita Síťová topologie Výpočet zátěže sítě Třífázová analýza chování sítě Standard GIS + mapování stavu sítě Mod bus (Ethernet) IEC60870 DNP3.0 IEC61850(MMS) Včetně D-SCADA funkcí Zálohování Kontrola přes zálohový serverový systém (HA funkce ) (Ⅰ)TVR/RDT---Kontrola přívodů s využitím vícenásobného měření napětí Kontrola napětí (Ⅱ)Baterie---Systém napájení využívá vícenásobného měření napětí (Ⅲ)Kombinace I+Ⅱ RES kontrola Regulace špiček Bilanční fázová kontrola na NN FLISR Tabulka příkazů v nadstavbovém systému a příslušných DLL Výpočet zátěže a energetických špiček. Konverze SOC a DLL. Výpočet fázové bilance na základě programovatelných DLL Identifikace výpadků a GIS vizualizace. Optimalizace obnovovacích procesů. D-SCADA koordinace Sledování dat přes standardní rozhraní Správa Landis+Gyr majetku M. Hladík březen, 2014 Sledování a správa majetku DB 20

21 Požadavky na funkcionalitu FUNKCE / PARAMETR Dohledy POPIS Provedení postaveno na LabView Mod bus (Ethernet) IEC60870 Komunikační protokoly DNP3.0 IEC61850(MMS) Diagnóza Zálohování Diagnostický systém, alarmy Standardně jednoduchý způsob zálohování (Ⅰ)TVR/RDT-lokální napětí+power flow direction (Kontrola odboček) Kontrola napětí (Ⅱ)Baterie --- kontrola lokálního napětí + směru toku energie (kontrola P/Q ) (Ⅲ)Kombinace I+Ⅱ RES Control Regulace špiček Kontrola PV/WT přes kontrolní tabulky Kontrola sekundárních článků s pomocí SOC NN fázová bilance Korekce fázových asymetrií s pomocí kontroly P/Q. FLISR Provozní zařízení nastavené v souladu se seznamem příkazů 21

22 Systémová integrace DLC Double Layer Capacitor optimalizuje spotřebu Kapacita akumulátorů DLC Software MDMS EMS/SCADA DLC kapacita mems Datová centrála Predikce spotřeby a výroby s kterou počítá systém při optimalizaci dodávek a odběrů. Regulace napětí Volt/Var Software (*1) Přímá kontrola zátěže Možnost ovlivňovat poptávku regulací napětí První fáze mems Gridstream Řídicí jednotka Collector DLC Kontrola kontrola napětí Sekundární články DLC Terminál Volt/Var (DA) Smart Meter/ Měření Druhá fáze Veřejné osvětlení

23 ZÁVĚR Požadavky na Smart Grids & Metering Stabilita sítí a provozu zdrojů Integrace OZE a distribuované výroby Nová generace provozního měření Ochrana investic Integrace stávajících zařízení s novými technologiemi Propojení obchodního a provozního měření Efektivita investic, poměr cena výkon Úspory, snižování ztrát a ekologie Využívání nových technologií Celkové hodnocení PQ tj. poměr cena výkon Aktivní přístup k požadavkům zákazníka

24 Děkuji za pozornost
