SPOTŘEBNÍ MATERIÁL. A. Dělení. B. Zapouzdření. C. Broušení a leštění
|
|
- Drahomíra Dvořáková
- před 8 lety
- Počet zobrazení:
Transkript

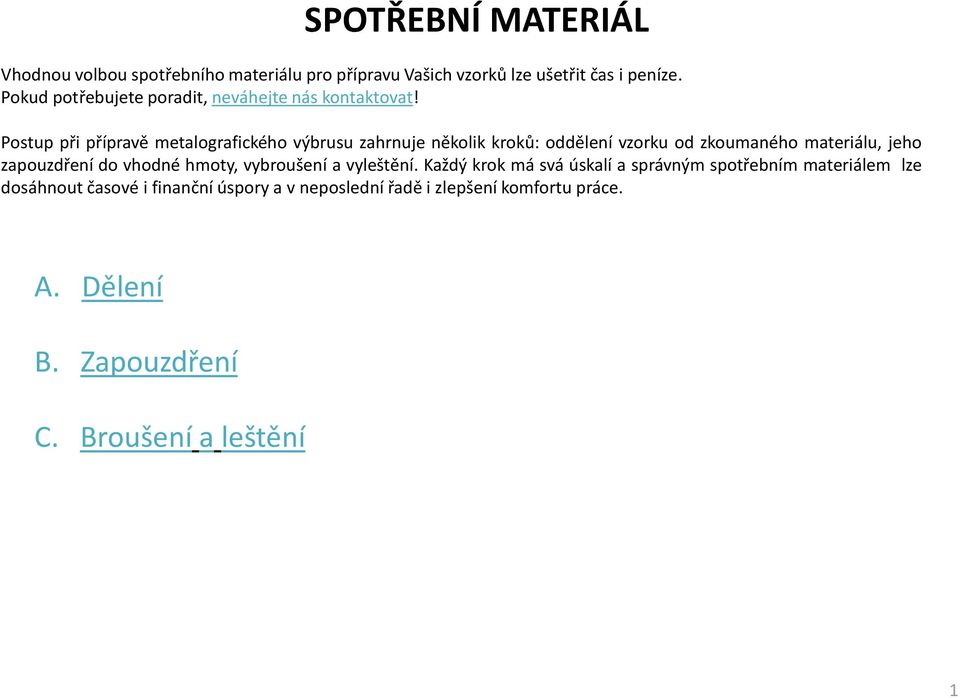

1 SPOTŘEBNÍ MATERIÁL Vhodnou volbou spotřebního materiálu pro přípravu Vašich vzorků lze ušetřit čas i peníze. Pokud potřebujete poradit, neváhejte nás kontaktovat! Postup při přípravě metalografického výbrusu zahrnuje několik kroků: oddělení vzorku od zkoumaného materiálu, jeho zapouzdření do vhodné hmoty, vybroušení a vyleštění. Každý krok má svá úskalí a správným spotřebním materiálem lze dosáhnout časové i finanční úspory a v neposlední řadě i zlepšení komfortu práce. A. Dělení B. Zapouzdření C. Broušení a leštění 1
2 A. DĚLENÍ 2
3 DĚLENÍ (1) Příprava vzorků pro hodnocení mikrostruktury zahrnuje několik operací, jejichž úspěšné a snadné provedení závisí na kvalitě kroků předešlých. Prvním krokem bývá řezání materiálu a ovlivňuje tak všechny následné kroky přípravy. Jeho špatným provedením může být do vzorku vnesena velká deformace. Při dělení velkých dílů je vhodné nejprve vydělit menší část materiálu pomocí velkých strojních pil, pásových pil, autogeny apod., a poté vést řez na metalografické pile co nejblíže hodnoceného místa. Velice důležité je při řezání správné a pevné upnutí děleného vzorku v pile. Pokud je vzorek upnut volně nebo nesprávně, může dojít ke zlomení kotouče a deformaci vzorku. Správně provedený řez minimálně deformuje povrch, je proveden rychle a není spálený ani zamazaný. Správného řezu při odpovídající rychlosti řezání dosáhneme vhodnou volbou řezného kotouče, správným upnutím vzorku a správným nastavením řezných podmínek na pile. Volba parametrů řezných parametrů: druh a velikost řezné částice tvrdost kotouče (tuhost matrice) tloušťka kotouče chlazení (ideálně s přídavkem protikorozních složek) upnutí vzorku 3
4 DĚLENÍ (2) Pro dělení v metalografii i petrografii se používají různé druhy dělících kotoučů. Možné druhy dělících kotoučů: Rozbrušovací kotouče na bázi Al 2 O 3 nebo SiC různého určení (dle průměru, zrnitosti, pojiva) AcuThin kotouče jsou vytvořené pro rychlé dělení malých a delikátních vzorků, ale vhodné jsou i pro řezání velkých robustních vzorků. Mají všestranné použití pro velké množství materiálů. Tloušťka kotoučů maximálně 0,81mm při průměru kotouče 300mm! Orbitální řezné kotouče jsou speciální kotouče pro orbitální pily upravené tak, aby maximálně využívaly jejich technologické výhody. Řez těmito kotouči je velmi rychlý, s minimální deformací a bez spálených míst. CBN a diamantové kotouče jsou speciální řezné kotouče, které se používají při dělení speciálních materiálů, jako jsou velice tvrdé materiály (tvrdokovy, keramiky, petrografické vzorky ) a nebo naopak měkké materiály (polymery, guma, plasty ) 4
5 DĚLENÍ (3) Rozbrušovací kotouče jsou určený pro rozbrušovací pily a některé přesné pily: označení řezná částice matrice použití 09P Al 2 O 3 pryskyřice ocel a železné materiály tvrdé a velmi tvrdé HRC 60 a více 10P Al 2 O 3 pryskyřice ocel a železné materiály středně tvrdé HRC P Al 2 O 3 pryskyřice ocel a železné materiály měkké až středně tvrdé HRC P Al 2 O 3 pryskyřice ocel a železné materiály velmi měkké HRC do 35 07P SiC pryskyřice titan a jeho slitiny zirkonium a jeho slitiny 08P Al 2 O 3 pryskyřice rychlořezné oceli cementované oceli nerezové oceli 5
6 DĚLENÍ (3) - pokračování označení řezná částice matrice použití HHH Al 2 O 3 pryskyřice extrémně tvrdé železné materiály a oceli HRC 60 a více HH Al 2 O 3 pryskyřice tvrdé železné materiály a oceli HRC H Al 2 O 3 pryskyřice železné materiály a oceli HRC FS Al 2 O 3 pryskyřice obecné řezání měkkých železných materiálů NF SiC pryskyřice obecné řezání neželezných materiálů HHA Al 2 O 3 pryskyřice tvárné a tuhé materiály superslitiny 01 Al 2 O 3 guma obecné použití pro delikátní řezy 02 Al 2 O 3 guma nástrojové oceli cementované oceli nerezové oceli 6
7 Diamantové řezné kotouče jsou určeny pro přesné pily DĚLENÍ (4) Jsou určené pro speciální dělení malých, delikátních nebo extrémně tvrdých materiálů. Tyto pily primárně používají tenké kotouče s kovovou matricí a diamantovým brusivem, což umožňuje přesný řez (s přesností na jednotky μm), minimální úběr materiálu při řezu a minimální deformaci (v jednotkách μm). U větších pil, které používají otáčky pře 3000 ot/min, lze použít i rozbrušovací kotouče. Výběr kotouče závisí stejně jako u rozbrušovacích kotoučů na řezaném materiálu. Nutné je také dostatečné chlazení při řezání vhodných chladícím médiem, nejlépe s protikorozními přídavky a správné upnutí materiálu při řezu. diamantové řezné kotouče 30HC 20HC 15HC 20LC 15LC 10LC 5LC CBN LC CBN HC polymery, guma, měkké gumové materiály rychlé dělení kovů MMC kompozity, tištěné spoje, kosti, titan tvrdé pevné materiály, keramika tvrdé křehké materiály, sklo, Al 2 O 3, ZrO 2, beton středně tvrdá až měkká keramika, kompozity se skelnými vlákny měkká keramika, kompozity s jemnými výplněmi, CaF 2, MgF 2, uhlíkové kompozity Fe, Co, Ni a jejich slitiny a superslitiny Fe, Co, Ni a jejich slitiny a superslitiny 7
8 B. ZAPOUZDŘENÍ 8
9 ZAPOUZDŘENÍ Existují dva primární důvody, proč vzorky zapouzdřit - jednodušší manipulace a ochrana hran vzorků. Ochrana hran vzorků je rozhodující, pokud zkoumáte povrch vzorku. Snadná manipulace vzorku je pak s výhodou uplatnitelná jak při manuální přípravě vzorků (osobní ochrana či prodloužení životnosti spotřebního materiálu při broušení a leštění), tak hlavně při poloautomatické přípravě vzorků. Při rozhodování, zda zvolit zalisování za tepla či zalévání za studena, je nutné zohlednit více faktorů (materiál vzorků, počet vzorků, který denně připravujete, jejich velikost a tvar, ) Zalisování za tepla Při zalisování za tepla se využívá vysoké teploty a tlaku pro zapouzdření vzorku do hmoty. Tato technika zaručuje výbornou ochranu hran vzorků a konzistentní tvar a velikost vzorků. Zalévání za studena Zalévání za studena je vhodné pro materiály, které jsou citlivé na vysokou teplotu a tlak. Epoxidové pryskyřice jsou voleny zvláště pro svou vysokou zabíhavost, nízkou smrštivost a snadnou infiltraci do pórů a trhlin v materiálu. Akrylátové hmoty jsou voleny hlavně s ohledem na jejich krátkou dobu vytvrzení. Pro oba druhy pryskyřic jsou k dispozici barviva a plniva, která mohou zvýraznit rozhraní mezi materiálem vzorku a zalévací hmoty, zvýšit tvrdost zalévacích hmot nebo vytvořit hmotu vodící, vhodnou pro SEM analýzu. Příslušenství zahrnuje pomocné materiály (formičky, držáčky atd.) 9
10 ZAPOUZDŘENÍ (1) Pro zalisování za tepla: PhenoCure fenolová hmota plněná dřevěným práškem obecné použití dobrá ochrana hran středně velká smrštivost ekonomická výhodnost černá x červená x zelená tvrdost ~ 88 Shore D PhenoCure tablety předlisované tablety hmoty PhenoCure jednoduchá aplikace přímo na vzorek do formy šetří čas a udržuje čistší prostředí černá x červená x zelená tvrdost ~ 88 Shore D Diallyl Phthalate pryskyřice s plnivem pro středně tvrdé materiály skelné plnivo minerální plnivo TiO 2 velice dobrá ochrana hran modrá tvrdost ~ 91Shore D 10
11 ZAPOUZDŘENÍ (2) Pro zalisování za tepla: EpoMet pryskyřice s minerálním plnivem SiO 2 velice dobrá ochrana hran vzorku zalévání velmi tvrdých materiálů 2 velikosti částic G větší částice pro běžnou metalografii F malé částice pro tvarově složitější vzorky černá tvrdost ~ 96 Shore D EpoVit ProbeMet pryskyřice s minerálním a skelným plnivem výborná ochrana hran vysoká tvrdost černá tvrdost ~ 94Shore D pryskyřice s minerálním SiO 2 a Cu plnivem vodivý materiál s dobrou ochranou hran vzorku použití při SEM analýze (pokud není Cu předmětem zájmu) může způsobovat na Al vzorcích Cu-Al galvanický článek tvrdost ~ 94Shore D 11
12 ZAPOUZDŘENÍ (3) Pro zalisování za tepla KonductoMet pryskyřice s minerálním SiO 2 a grafitovým plnivem použití při SEM analýze (pokud není C předmětem zájmu) dobrá ochrana hran vzorku a vyšší tvrdost než ProbeMet tvrdost ~ 88 Shore D TransOptic průhledná lisovací hmota s obecným použitím snadné vyjmutí vzorků ze zalisované hmoty opětovným zahřátím měkká ve srovnání s ostatními lisovacími hmotami termoplastická hmota vyžaduje speciální chladící cyklus (SimpliMet 3000 nebo XPS1) tvrdost ~ 80 Shore D 12
13 Zalévání za studena akrylátové pryskyřice: Jsou vhodné pro rutinní kontrolu, rychle tuhnou, ale vyvíjejí při tuhnutí poměrně vysoké teploty. Díky rychlému tuhnutí vytváří většina mezeru mezi vzorkem a zapouzdřovací hmotou, která lze minimalizovat nebo odstranit tuhnutím akrylátových pryskyřic pod tlakem, v tzv. tlakových hrncích. Varidur 10 poloprůhledná hmota nízká smrštivost vysoká zabíhavost vytvrzení 8 minut teplota při tuhnutí max 100 C VariDur 200 tmavě modrá neprůhledná hmota nízká smrštivost vysoká zabíhavost vytvrzení 8 minut teplota při tuhnutí max 100 C ZAPOUZDŘENÍ (4) VariDur 3000 modrá neprůhledná hmota plnivo minerály pro zvýšení tvrdosti nejtvdší zalévací hmota nízká smrštivost vysoká zabíhavost vytvrzení minut při pokojové teplotě teplota při tuhnutí max 122 C tvrdost ~ 85 Shore D 13
14 Zalévání za studena akrylátové pryskyřice: VariKleer poloprůhledná hmota čirá při tuhnutí pod tlakem obecné použití vytvrzení 5-15 minut při pokojové teplotě teplota při tuhnutí max 100 C tvrdost ~ 84 Shore D VariKwick modrá neprůhledná hmota rychle tuhnoucí středně velká smrštivost a zabíhavost vytvrzení 5 minut při pokojové teplotě teplota při tuhnutí max 85 C tvrdost ~ 85 Shore D SamplKwick průsvitná hmota obecné použití vytvrzení 5-8 minut při pokojové teplotě teplota při tuhnutí max 79 C tvrdost ~ 85 Shore D ZAPOUZDŘENÍ (5) 14
15 Zalévání za studena epoxidové pryskyřice: vynikají výbornou zabíhavostí a malou smrštivostí, takže tvoří minimální mezeru mezi vzorkem a zapouzdřovací hmotou. Kvalitu zalití lze ještě vylepšit zaléváním ve vakuu, kdy epoxidová pryskyřice ještě lépe přilne ke vzorku, infiltruje do porézních a dutých materiálů a vyplní případné trhliny. Epoxidové pryskyřice vyžadují delší dobu na tuhnutí, ale vyvíjejí nízké teploty při tuhnutí. EpoxiCure čirá hmota obecné použití vytvrzení 6 hodin při pokojové teplotě teplota při tuhnutí do 55 C tvrdost ~ 82 Shore D ZAPOUZDŘENÍ (6) EpoHeat průhledná žlutá hmota vytvrzování v peci při zvýšené teplotě dlouhá životnost rozmíchané pryskyřice umožňuje přípravu ve velkém množství vytvrzení 90 minut při teplotě 55 C teplota při tuhnutí do 170 C tvrdost ~ 85 Shore D EpoThin čirá hmota velice nízká viskozita vytvrzení 9 hodin při pokojové teplotě teplota při tuhnutí do 55 C tvrdost ~ 78 Shore D 15
16 ZAPOUZDŘENÍ (7) Zalévání za studena epoxidové pryskyřice: EpoKwick čirá hmota rychle tuhnoucí vytvrzení 90 minut při pokojové teplotě teplota při tuhnutí do 145 C tvrdost ~ 82 Shore D EpoColor červená hmota pro zvýraznění pórů a trhlin vytvrzení 90 minut při pokojové teplotě teplota při tuhnutí do 145 C tvrdost ~ 82 Shore D 16
17 ZAPOUZDŘENÍ (8) Příslušenství: V nabídce pro Vás máme velké množství pomocného materiálu, který Vás zpříjemní a usnadní práci při zapouzdřování vzorků, umožní snadněji identifikovat vzorky anebo vylepšovat vlastnosti zalévacích hmot různými plnidly. EpoBlue modré barvivo pro epoxidové pryskyřice práškové Flat Edge Filler plnivo pro zvýšení tvrdosti zalévacích hmot tvrdost cca 750HV směs globulární oxidické keramiky vhodné pro leptání, netvoří galvanické články Conductive Filler vodivé plnivo na niklové bázi vhodné pro všechny hmoty pro zalévání za studena Release Agent vymazávací prostředek vhodné do formiček pro zalévání za studena vhodné pro lisy vymazávání forem malé balení s aplikačním štětečkem velká balení na dolití, ekonomicky výhodnější Příprava zalévacích hmot voskované papírové kelímky se stupnicí, 200ml 150ml, vhodné pro vakuovací zalévací zařízení dřevěné míchací tyčinky 17
18 ZAPOUZDŘENÍ (9) Příslušenství držáčky: SamplKlip z nerezové oceli nejtvrdší držáčky, méně vhodné pro měkké materiály při leptání může tvořit článek s kovovými vzorky v x š x d = 6 x 14 x 9mm SamplKlip I plastové v x š x d = 6 x 12 x 8mm UniClip plastové při zalisování za tepla je s výhodou použít držáček nožičkami nahoru v x š x d = 10 x 9 x 13mm průhledné, černé, červené, zelené Clamp nerezová ocel 6mm výška MultiClamp plastové 5 vzorků 1mm 4 vzorky 2mm 4 vzorky 3mm Clip plastové vhodné pouze pro zalévání za studena v x š x d = 6 x 7 x 9,5mm 18
19 ZAPOUZDŘENÍ (10) Příslušenství formičky: SamplKup pevný polyetylen vícenásobné použití neprůhledné, modré odnímatelné dno Ø 25, 30, 40, 50mm Ø 1, 1¼, 1½, 2 balení po 12ks EPDM Mounting Cups - odbélníkové vícenásobné použití 63 x 25 x 46mm 150 x 100 x 50mm 150 x 76 x 25mm balení po 1ks Disposeable Mounting Cups vícenásobné použití Ø 1, 1¼, 1½, 2 balení po 50ks Plastové prstýnky s disky prstýnky pro použití s epoxy systémem Ø 1, 1¼, 1½, 2 balení po 100ks disky pro použití s plastovými prstýnky balení po 1ks EPDM Mounting Cups vícenásobné použití Ø 1, 1¼, 1½, 2 balení po 5ks Silikonové formičky měkký silikon vícenásobné použití Ø 25mm výška 23mm Ø 30mm výška 25mm Ø 32mm výška 25mm Ø 38mm výška 25mm Ø 40mm výška 30mm Ø 50mm výška 30mm Ø 60mm výška 35mm v x š x d = 22 x 55 x 30mm v x š x d = 22 x 70 x 40mm v x š x d = 22 x 100 x 50mm balení po 1ks 19
20 C. BROUŠENÍ A LEŠTĚNÍ 20
21 BROUŠENÍ A LEŠTĚNÍ Broušení a leštění může být prováděno mnoha způsoby a mnoha kombinacemi jednotlivých kroků. Existují systémy vhodné pouze pro broušení, ale většina kroků přípravy výbrusu je prováděna na stolních bruskách/leštičkách. Cílem přípravy je finálně vyleštěný vzorek bez deformace a vhodný k analýze. První krok broušení by měl být prováděn na co nejjemnější podložce (v závislosti na kvalitě povrchu po řezání) tak, aby se v co nejkratším čase vytvořil rovný povrch a odstranila veškerá deformace po řezání. Každý následný krok přípravy by měl odstranit deformaci vnesenou předchozími kroky a zároveň by měl vnášet do vzorku co nejmenší možnou deformaci. Toho dosáhneme volbou vhodné podložky a použitím smáčedla, nejčastěji vody. Brusný a leštící spotřební materiál pro následující brusky/leštičky: MiniMet 1000 MetaServ 250 (+ Vector a Vector LC 250); EcoMet 250/300 family (+ AutoMet 250/300 family); Vanguard 2000, VibroMet 2 Electer-Set 21
22 BROUŠENÍ A LEŠTĚNÍ MiniMet 1000 Spotřební materiál na MiniMet 1000 je speciální svým rozměrem o Ø 73mm a nepokrývá tak celou škálu spotřebního materiálu pro brusky / leštičky s běžnými pracovními rozměry s Ø mm. Zahrnuje tedy: brusné SiC papíry diamantové brusné disky UltraPrep leštící podložky UltraPad, UltraPol, Nylon, TexMet C, TriDent, MicroCloth, MasterTex, ChemoMet BROUŠENÍ A LEŠTĚNÍ Electer Spotřební materiál pro přenosnou metalografickou sadu Electer zahrnuje vybraný spotřební materiál se speciálním Ø 32mm a nepokrývá tak celou škálu spotřebního materiálu pro brusky / leštičky s běžnými pracovními rozměry s Ø mm. Zahrnuje tedy: brusné SiC papíry leštící podložky WhiteFelt a VelTex 22
23 BROUŠENÍ A LEŠTĚNÍ všechny běžné brusky/leštičky s Ø 200 až 300 mm MetaServ 250 (+ Vector a Vector LC 250); EcoMet 250/300 family (+ AutoMet 250/300 family); Vanguard 2000 APEX rychloupínací magnetický systém Rychloupínací magnetický systém lze využívat jak s podložkami na broušení, tak na leštění. Základem je magnetický kotouč MagnoDisk, na který se pokládají nosné feromagnetické plechy MagnoPad s nalepenými podložkami pro broušení nebo leštění. Pokud požíváte pro broušení nelepící SiC papíry, místo plechů MagnoPad použijete plechy MagnoMet, které mají povrch vhodný k nalepení oboustranně lepící podložce MetGrip Liner, pomocí níž nalepíte i nelepící papír. Nebo využijte novinku Apex S, který je vhodný jak pro papíry CarbiMet S, ale udrží i obyčejné nelepící papíry. Pokud ještě nemáte rychloupínací magnetický systém, ale používáte Al disky, můžete na ně nalepit magnetickou folii MagnoFix, a tím si vytvoříte nový magnetický disk. MagnoDisk / MagnoFix MagnoDisk je základem magnetického rychloupínacího systému. Na něj se přichytávají nosné plechy s brusnými nebo leštícími podložkami. MagnoFix je magnetická samolepící folie, kterou je možné nalepit na hliníkový disk a tím tak vytvořit nový magnetický disk. MagnoPad MagnoPad je feromagnetický nosný plech, opatřený teflonovým povlakem pro snazší odlepení nalepených podložek. Vhodný je pro všechny samolepící podložky. MagnoMet MagnoMet je feromagnetický nosný plech s hladkým lesklým povrchem. Vhodný je pro nelepící brusné papíry, které se přilepují pomocí oboustranně lepící folie MetGrip Liner. Lze použít i se všemi samolepícími podložkami, které se ale mohou po delším čase nalepení hůře odstraňovat, pro ty doporučujeme MagnoPad nosné plechy. 23
24 BROUŠENÍ A LEŠTĚNÍ (1) MetGrip Liner MetGrip Liner jsou oboustranně lepící folie, kterými se lepí na nosné plechy MagnoMet nelepící papíry. Jedna folie vydrží až 30 nalepení papíru. Nelze použít na nosné plechy MagnoPad, ze kterých by MetGrip Liner při odlepování strhával teflonovou vrstvu. Apex S Apex S je inovativní systém uchycování nelepících brusných papírů. Unikátní folie umožňuje pevné a kvalitní přichycení brusné podložky, ale zároveň umožňuje snadné odejmutí po skončení broušení, a to bez jakýchkoliv zbytků lepení a nutnosti následného čištění. K dispozici máte dvě varianty, buď mít folii se samolepící zadní stranou a nalepit ji na MagnoMet, nebo mít folii už s feromagnetickým nosičem. 24
25 BROUŠENÍ A LEŠTĚNÍ (2) SiC papíry Poskytují rychlý úběr materiálu, lze je použít téměř na všechny materiály a minimálně ovlivňují samotné vzorky. Jejich nevýhodou je krátká životnost, během prvních dvou minut dojde k obroušení papíru a pro kvalitní přípravu je třeba papír vyměnit. SiC papíry můžete mít buď samolepící, nebo nelepící, podle toho, jaký systém upínání využíváte. ZirMet papíry Jsou vhodné pro rychlý úběr materiálu v prvních krocích přípravy vzorku, pro přípravu centrálním přítlakem nebo pro veliké vzorky. Jako brusivo mají ZrO 2, životnost je mnohem delší než u SiC papírů. Tyto papíry jsou pouze samolepící. CarbiMet S SiC brusné papíry se speciálním povrchem zadní strany, vhodným k upínání pomocí Apexu S. Poskytují rychlý úběr materiálu a rovnoměrný povrch vzorku. Mají zvýšenou životnost vzhledem k velikosti úběru materiálu. 25
26 BROUŠENÍ A LEŠTĚNÍ (3) Apex CGD Apexy CGD jsou diamantové brusné podložky pro agresívní a rychlý úběr materiálu. Vzorky jsou perfektně rovné i při delší době přípravy. Velmi vhodná je tato podložka pro použití při kontrolovaném úběru v ose Z. Jako smáčedlo se používá pouze voda. Apex DGD Color Apexy DGD Color jsou diamantové brusné podložky, které mají diamantové brusivo definované velikosti uloženo v ostrůvcích mírně vyvýšených na povrchem podložky. To umožňuje velice kvalitní výbrus, rovný vzorek, ochranu hran ve velice krátkých časech. Díky vyvýšeným ostrůvkům s diamantem dochází k rychlému odvodu obrusu z disku, podložka se nezanáší a není třeba ji obnovovat brusným kamínkem. Jednotlivé zrnitosti jsou přehledně barevně rozlišeny pro jednoduchou orientaci. Škála zrnitostí je veliká, od 240μm až do 8μm. Jako smáčedlo se používá pouze voda. Nabízíme Vám variantu buď samolepící, nebo již s nosným plechem. Apex DGD Apexy DGD jsou diamantové brusné podložky, které mají diamantové brusivo definované velikosti rovnoměrně rozprostřené po celé ploše podložky (podobně jako SIC papíry). I po dlouhém broušení mají vzorky perfektní rovinnost, jsou vhodné pro kontrolovaný úběr v ose Z. Mají rychlý úběr materiálu a dlouhou životnost. Široká škála zrnitostí pokrývá stupnic od 165μm až do 0,5μm. Jako smáčedlo se používá pouze voda. Nabízíme Vám variantu buď samolepící, nebo již s nosným plechem. Apex Hercules Apex Hercules je nosný plech, na kterém jsou nalepeny ostrůvky porézní pryskyřice, různě pevnou. Na základě pevnosti této pryskyřice je vhodné používat Apex Hercules H pro materiály s tvrdostí větší než je HV236, HRC20 a Apex Hercules S pro měkčí. Apex Hercules se požívá spolu s diamantovými suspenzemi MetaDi nebo MetaDi Supreme větších zrnitostí (45μm - 6μm) a jako smáčedlo se používá roztok pro smáčení diamantových suspenzí MetaDi Fluid. Podložky mají velký úběr materiálu s ohledem na velikost diamntu dodaného v suspenzi a vysokou rovinnost. 26
27 BROUŠENÍ A LEŠTĚNÍ (4) UltraPrep UltraPrep jsou diamantové brusné podložky vhodné pro tvrdé materiály, keramika apod. Diamantové brusivo je upevněno buď v pryskyřicové nebo kovové matrici. Jako smáčedlo se používá pouze voda. Brusné prášky Brusné prášky jsou buď SiC nebo Al 2 O 3. Používají se s litinovými nebo látkovými podložkami a pokrývají širokou škálu zrnitostí od 127μm do 3μm. Prášek se smíchá s destilovanou vodou do požadované konzistence a je vhodný k použití. 27
28 Leštící plátna (na vyžádání možno poslat vzorník leštících podložek): Podložka Použití Velikost brusiva UltraPad UltraPol Nylon TexMet P použitím této podložky lze nahradit několik kroků s SiC papírem výborná kvalita povrchu, rovinnost středně tvrdých a tvrdých vzorků uchová rovinnost vzorků i tvrdých fází veliký úběr materiálu, rovinnost u tvrdých vzorků Typ brusiva TexMet C obecné použití při leštění 15 0,02μm diamant Al 2 O 3, SiO 2 TriDent skvělá rovinnost vzorků i fází, perfektní kvalita povrchu VerduTex pro předleštění a konečné leštění BROUŠENÍ A LEŠTĚNÍ (5) Aplikace 6μm a vyšší diamant železné materiály a tepelné nástřiky 6μm a vyšší diamant minerály, uhlí, keramika, vměstky v oceli, žáruvzdorné materiály 6μm a vyšší diamant železné materiály, slinuté karbidy, litiny 6μm a vyšší diamant keramika, karbidy, petrografické vzorky, tvrdé kovy, sklo, MMC železné i neželezné kovy, keramika, elektronika, tištěné spoje, tepelné nástřiky, litiny, minerály, kompozity, plasty 9 1μm diamant železné i neželezné kovy, mikroelektronika, povlaky 9 1μm diamant železné i neželezné kovy, kompozity, plasty 28
29 Leštící plátna (na vyžádání možno poslat vzorník leštících podložek): Podložka Použití Velikost brusiva VelTex WhiteFelt pro předleštění a konečné leštění pro předleštění a konečné leštění Typ brusiva 9 1μm diamant Al 2 O 3 6 0,02μm diamant Al 2 O 3, SiO 2 Aplikace oceli, neželezné a měkké materiály železné i neželezné kovy PoliCloth obecné použití 6 1μm diamant litiny, Al a Al slitiny, Cu a Cu slitiny, uhlí, měkké materiály MicroCloth MicroFloc nejpoužívanější podložka pro konečné doleštění velice vhodná pro nezapouzdřené vzorky 5 0,02μm diamant Al 2 O 3, SiO 2 železné i neželezné kovy, keramika, kompozioty, tištění spoje, plasty, elektronika 0,06 0,02μm Al 2 O 3, SiO 2 železné i neželezné kovy MasterTex konečné doleštění 1 0,05μm Al 2 O 3, SiO 2 měkké neželezné materiály, mikroelektronika ChemoMet BROUŠENÍ A LEŠTĚNÍ (5) - pokračování podložka vhodná pro chemomechanické leštění 1 0,02μm Al 2 O 3, SiO 2 titan, nerezová ocel, olovo, cín, pájky, elektronika, měkké neželezné kovy, plasty 29
30 BROUŠENÍ A LEŠTĚNÍ diamantové leštící prostředky Diamant je běžně používaný pro přípravu kovů, keramiky a minerálů. Má vysoký úběr materiálu, který je ještě umocněn použitím polykrystalického diamantu namísto monokrystalického. Vyšší počet řezných ploch na polykrystalickém diamantu umožňuje efektivní řez a minimalizuje deformaci. Pokud pracujete v materiály citlivými na vodu nebo měkkými materiály, do nichž by se mohly ostré částice diamantu zabodnout, pak zvolte místo diamantové suspenze pastu. Pokud ale máte postup plně automatizovaný, bez suspenze se neobejdete. Nabízíme: polykrystalické diamantové suspenze (barevně odlišené zrnitosti) polykrystalické diamantové suspenze (bezbarvé) monokrystalické diamantové suspenze monokrystalické diamantové suspenze COMBO (včetně smáčedla) polykrystalické diamantové pasty monokrystalické diamantové pasty Diamantové leštící prostředky se používají spolu se smáčedlem MetaDi Fluid, pokud máte materiál citlivý na vodu a používáte diamantové pasty, pak jako smáčedlo použijte Polishing oil a nebo AutoMet Lapping Oil, smáčedla na olejové bázi. 30
31 BROUŠENÍ A LEŠTĚNÍ oxidické leštící prostředky Oxidické leštící prostředky jsou vhodné pro konečné doleštění materiálu, odstraní poslední deformace, které jsou již okem neviditelné, ale odhalí je až mikroskop. Nezbytné je dolešťovat materiál při pozorovaní při velikých zvětšeních, v polarizovaném světle, při diferenciálním interferenčním kontrastu anebo třeba při technice EBSD. Podložka Typ brusiva Velikost brusiva Aplikace MaterPrep Al 2 O 3 0,05μm ph 8,5 pro minerály, žeelzné kovy, slitiny nízkotavitelných kovů, karbidy, vzácné kovy, elektroniku MasterMet SiO 2 0,06μm ph 10 chemo-mechanické leštění pro minerály, neželezné kovy, keramiku a sklo amorfní koloidní suspenze MasterMet 2 SiO 2 0,02μm ph 10,5 chemo-mechanické leštění pro měkké neželezné kovy, měď, hliník, minerály, optická vlákna nekrystalizující amorfní koloidní suspenze MasterPolish Al 2 O 3 + SiO 2 0,05μm ph 9 obsahuje minimum vody a je tak vhodný pro materiály citlivé na vodu pro Mg slitiny, Co slitiny, železné kovy, nikl, MMC kompozity MasterPolish 2 SiO 2 + Fe oxidy 0,06μm ph 10 chemomechanické leštění pro safíry, sklo, aluminu, SiN, MMC a CMC kompozity 31
32 BROUŠENÍ A LEŠTĚNÍ oxidické leštící prostředky, pokračování Oxidické leštící prostředky jsou vhodné pro konečné doleštění materiálu, odstraní poslední deformace, které jsou již okem neviditelné, ale odhalí je až mikroskop. Nezbytné je dolešťovat materiál při pozorovaní při velikých zvětšeních, v polarizovaném světle, při diferenciálním interferenčním kontrastu anebo třeba při technice EBSD. Podložka Typ brusiva Velikost brusiva Topol Al 2 O 3 1,0μm 0,7μm 0,25μm MicroPolish Al 2 O 3 0,05μm 0,3μm 1,0μm MicroPolish II Al 2 O 3 0,3μm 1,0μm ph neutrální Aplikace aglomerovaný Al 2 O 3 vysoké rychlosti úběru pro hořčík, olovo a jejich slitiny ve formě suspenzí i prášků deaglomerovaný Al 2 O 3 vysoké kvality lepší kvalita povrchu než od aglomerovaných verzí pro většinu kovů a minerálů ve formě suspenzí i prášků 32
