Pera, klíny, čepy, kolíky, pružiny. Tvorba technické dokumentace
|
|
- Radek Švec
- před 8 lety
- Počet zobrazení:
Transkript
1 Pera, klíny, čepy, kolíky, pružiny. Tvorba technické dokumentace
2 Čepy Čep Pojistný kroužek

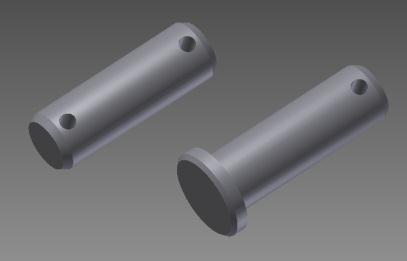

3 Základní rozdělení čepů Hladký čep s dírami pro závlačku Čep s hlavou s dírou pro závlačku Hladký čep bez děr Čep s hlavou - hladký Hladký čep s drážkami pro pojistné kroužky Čep s hlavou s drážkou pro pojistný kroužek
4 Základní rozdělení čepů označení ve strojnických tabulkách ČEP HLADKÝ S DÍRAMI PRO ZÁVLAČKY
5 Základní rozdělení čepů označení ve strojnických tabulkách ČEP S HLAVOU A DÍROU PRO ZÁVLAČKU
6 Zajištění čepů proti osovému posuvu Pojištění proti posuvu závlačkami Pojištění proti posuvu pojistnými třmenovými kroužky Pojištění proti posuvu pojistným kroužkem Pojištění proti posuvu maticí a podložkou
7 Nenormalizované čepy

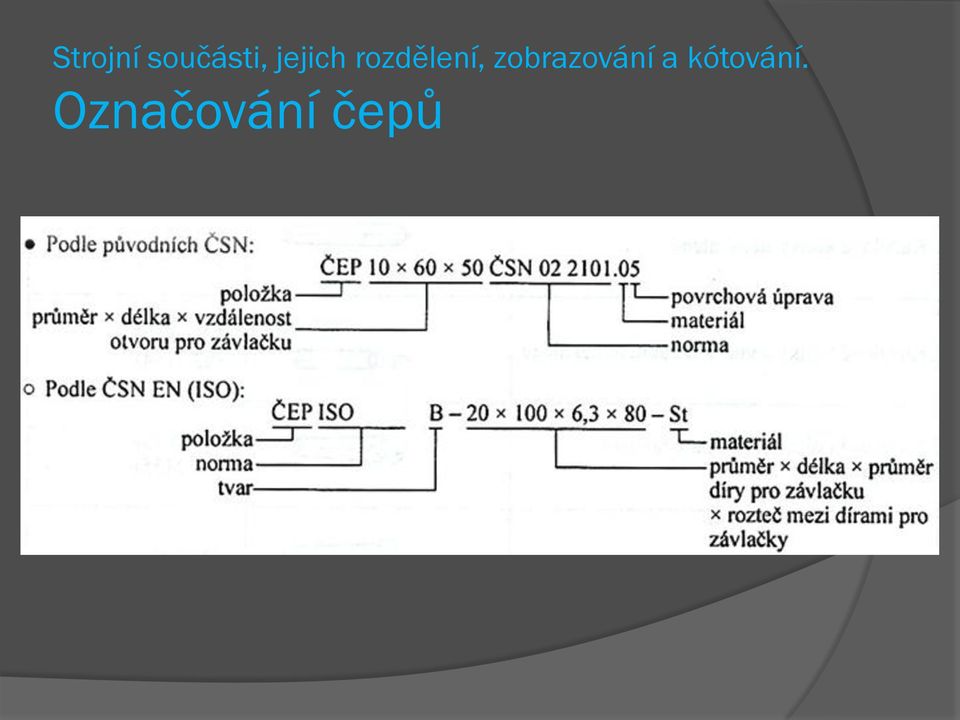

8 Označování čepů
9 Kolíky Kolík KOLÍK 20 x 80 ČSN Průměr koliku 20 mm x délka 80 mm Označení normy ČSN Použitý materiál kolíku Kolík tvaru B VÁLCOVÝ KOLÍK ISO 2338 B 4 x 20 - St Mezinárodní norma Průměr 4 mm x délka 20 mm Automatová ocel
10 Přehled kolíků Válcové kolíky Kuželové kolíky Pružné kolíky Rýhované kolíky Hřeby Kuželový kolík Válcový rýhovaný kolík Válcový kolík Pružný kolík
11
12
13 Příklady použití kolíků Zajištění vzájemné polohy pomocí válcového kolíku Zajištění krajních poloh posuvné součásti Použití válcového kolíku s konci roznýtovanými

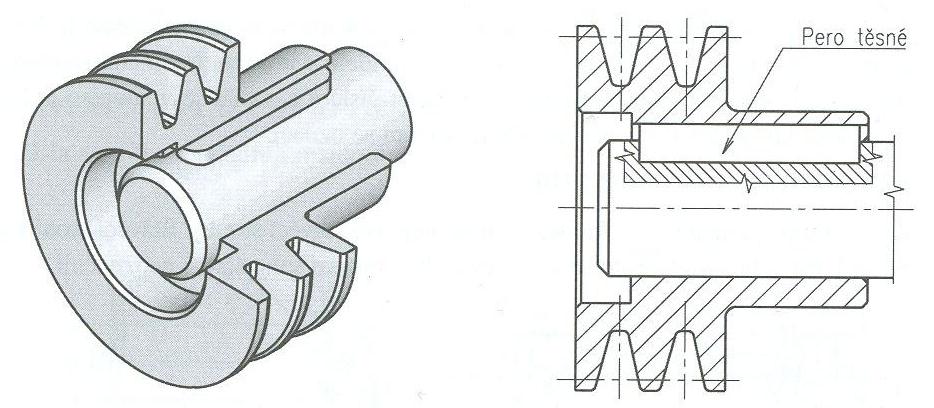

14 Pera a klíny PERO Hřídel Řemeni ce
15 Druhy per Pera těsná Pera výměnná s dvěma nebo jedním přídržným šroubem Pera Woodrufova Pero těsné Pero výměnné s jedním přídržným šroubem Woodrufovo pero

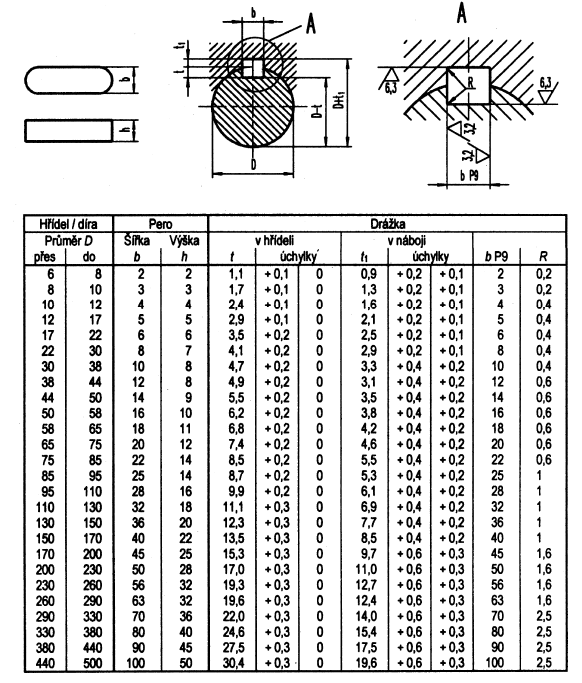

16 Zobrazení a zakótování drážky pro pero v hřídeli v náboji a v sestavě Zakótování drážky pro pero v hřídeli Zakótování drážky pro pero v náboji Sestava hřídel pero - unašeč Název Určující norma PERO 10e7 x 8 x 45 ČSN Určující rozměry s tolerancí pera
17
18 Klíny Klín s nosem
19 Druhy klínů Třecí klín Plozský klín Podélné klíny jsou umístěny rovnoběžně s osou spojovaných součásti. Rozdělení: DRÁŽKOVÉ TŘECÍ PLOZSKÉ TANGENCIÁLNÍ Příčné klíny umístěny kolmo k ose spojovaných součástí. Rozdělení: o spojovací o stavěcí Jednostranný úkos Drážkový klín Příčné klíny Tangenciální Oboustranný úkos
20 Kótování drážky pro klín v náboji KLÍN 12 x 8 x 40 ČSN Rozměry klínu š x v x d Norma ČSN
21 Materiál: - Patentovaný drát ČSN Ocel , nebo legovaná ocel , (málo namáhané) - Ocel , (velmi namáhané)
22 Vinutá zkrutná Tažná Tlačná Druhy pružin vinuté - tlačné - tažné - zkrutné Talířová pružina s kulatým nebo obdélníkovým průřezem drátu Listová pružina listové talířové spirálové zkrutné tyče pryžové Pryžová Zkrutná tyč Spirálová pružina
23 Druhy pružin Šroubovitá válcová tlačná z drátu kruhového průřezu: a) Uzavřená obrobená b) otevřená neobrobená c) uzavřená neobrobená v pohledu s vynecháním středních závitů d) uzavřená obrobená, v řezu s vynecháním středním závitů
24 . V pohledu V řezu Schématicky
25
26 Výkresy pružin
27
