Stavebnicový systém zábradlí

Transkript

1 MARTINI-werbeagentur.de 03/2008 O našem dalším sortmentu Vás budeme rád nformovat. Nábytkový program a výrobky z masvního dřeva. Stavebncový systém zábradlí Stavebncový systém zábradlí Aktuálně se nformujte na našch nternetových stránkách. Chcete se dozvědět více? Obraťte se prosím na svého prodejce. Váš odborný prodejce: Prospekt-číslo /2008 skupna zboží 25 Zábradlí pro nterér a exterér schodště, zídky, galere, balkony, terasy Zábradlí pro francouzská okna Zábradlí pro nterér schodště, zídky, galere Madla pro nterér a exterér

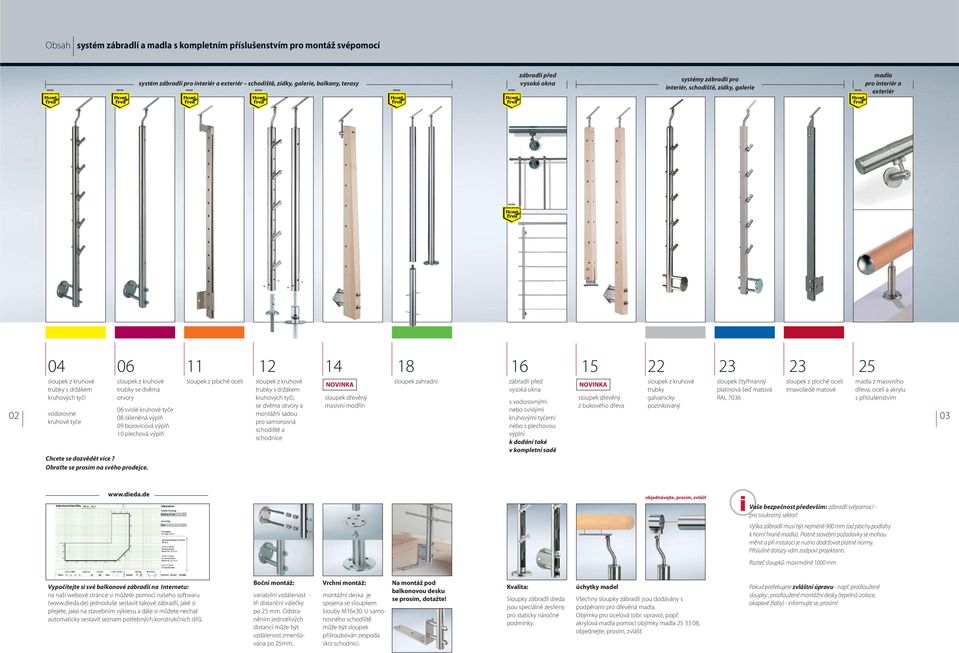

2 Obsah systém zábradlí a madla s kompletním příslušenstvím pro montáž svépomocí systém zábradlí pro nterér a exterér schodště, zídky, galere, balkony, terasy zábradlí před vysoká okna systémy zábradlí pro nterér, schodště, zídky, galere madla pro nterér a exterér sloupek z kruhové trubky s držákem kruhových tyčí 02 vodorovné montážní sadou 03 kruhové tyče sloupek z kruhové trubky se dvěma otvory 06 svslé kruhové tyče 08 skleněná výplň 09 borovcová výplň 10 plechová výplň Chcete se dozvědět více? Obraťte se prosím na svého prodejce. sloupek z ploché ocel sloupek z kruhové NOVINKA sloupek zahradní zábradlí před NOVINKA sloupek z kruhové sloupek čtyřhranný trubky s držákem vysoká okna trubky platnová šeď matová kruhových tyčí, sloupek dřevěný sloupek dřevěný galvancky RAL 7036 s vodorovným se dvěma otvory a masvní modřín z bukového dřeva poznkovaný nebo svslým kruhovým tyčem pro samonosná schodště a schodnce nebo s plechovou výplní k dodání také v kompletní sadě sloupek z ploché ocel tmavošedé matové madla z masvního dřeva, ocel a akrylu s příslušenstvím objednávejte, prosím, zvlášť Vaše bezpečnost především: zábradlí svépomocí - pro soukromý sektor! Výška zábradlí musí být nejméně 900 mm (od plochy podlahy k horní hraně madla). Platné stavební požadavky se mohou měnt a př nstalac je nutno dodržovat platné normy. Příslušné dotazy vám zodpoví projektant. Rozteč sloupků: maxmálně 1000 mm Vypočítejte s své balkonové zábradlí na Internetu: na naší webové stránce s můžete pomocí našeho softwaru ( jednoduše sestavt takové zábradlí, jaké s přejete, jako na stavebním výkresu a dále s můžete nechat automatcky sestavt seznam potřebných konstrukčních dílů. Boční montáž: varablní vzdálenost - tř dstanční válečky po 25 mm. Odstraněním jednotlvých dstancí může být vzdálenost zmenšována po 25mm. Vrchní montáž: montážní deska je spojena se sloupkem šrouby M16x30. U samonosného schodště může být sloupek přšroubován zespoda skrz schodnc. Na montáž pod balkonovou desku se prosím, dotažte! Kvalta: Sloupky zábradlí deda jsou specálně zesíleny pro statcky náročné podmínky. úchytky madel Všechny sloupky zábradlí jsou dodávány s podpěram pro dřevěná madla. Objímky pro ocelová (obr. vpravo), popř. akrylová madla pomocí objímky madla , objednejte, prosím, zvlášť. Pokud potřebujete zvláštní úpravu - např. prodloužené sloupky, prodloužené montážní desky (tepelná zolace, okapové žlaby) - nformujte se, prosím!

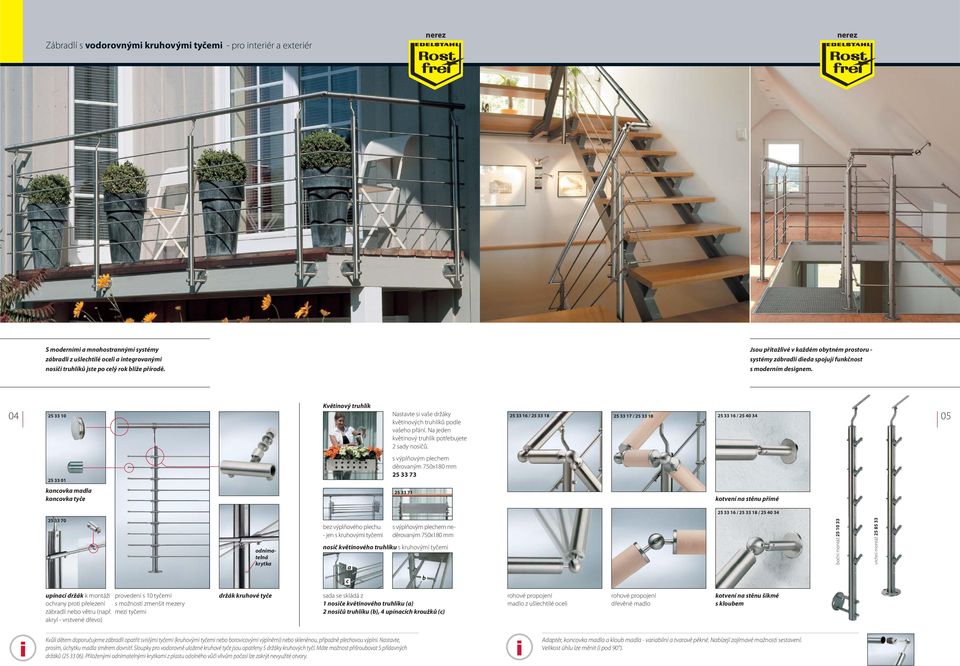

3 Zábradlí s vodorovným kruhovým tyčem - pro nterér a exterér S moderním a mnohostranným systémy zábradlí z ušlechtlé ocel a ntegrovaným nosč truhlíků jste po celý rok blíže přírodě. Jsou přtažlvé v každém obytném prostoru - systémy zábradlí deda spojují funkčnost s moderním desgnem Nastavte s vaše držáky / / / koncovka madla koncovka tyče Květnový truhlík květnových truhlíků podle vašeho přání. Na jeden květnový truhlík potřebujete 2 sady nosčů. s výplňovým plechem děrovaným 750x180 mm kotvení na stěnu přímé / / odnímatelná krytka bez výplňového plechu - jen s kruhovým tyčem a s výplňovým plechem neděrovaným 750x180 mm nosč květnového truhlíku s kruhovým tyčem c b upínací držák k montáž ochrany prot přelezení zábradlí nebo větru (např. akryl - vrstvené dřevo) provedení s 10 tyčem s možností zmenšt mezery mez tyčem držák kruhové tyče sada se skládá z 1 nosče květnového truhlíku (a) 2 nosčů truhlíku (b), 4 upínacích kroužků (c) rohové propojení madlo z ušlechtlé ocel rohové propojení dřevěné madlo kotvení na stěnu škmé s kloubem Kvůl dětem doporučujeme zábradlí opatřt svslým tyčem (kruhovým tyčem nebo borovcovým výplněm) nebo skleněnou, případně plechovou výplní. Nastavte, prosím, úchytku madla směrem dovntř. Sloupky pro vodorovně uložené kruhové tyče jsou opatřeny 5 držáky kruhových tyčí. Máte možnost přšroubovat 5 přídavných držáků ( ). Přloženým odnímatelným krytkam z plastu odolného vůč vlvům počasí lze zakrýt nevyužté otvory. Adaptér, koncovka madla a kloub madla - varablní a tvarově pěkné. Nabízejí zajímavé možnost sestavení. Velkost úhlu lze měnt ( pod 90 ).

4 Zábradlí se svslým kruhovým tyčem pro nterér a exterér Abscherung Kellerabgang V2A Bezpečné pro dět: díky vertkálním kruhovým tyčím je u této varanty vyloučeno rzko přelézání zábradlí. S flexblním stavebncovým systémem deda jsou možné ndvduální varanty buďte kreatvní / / / směrem vzhůru uzavřený směrem vzhůru uzavřený směrem dolů průchozí směren dolů průchozí držák kruhové tyče otočný kloubek set = horní a spodní otočný kloubek kruhová tyč 750 mm pro svslé propojení držák kruhových tyčí - varablně nastavtelný. Je vhodný také pro spojení horzontálních kruhových tyčí otočný kloubek set = horní a spodní otočný kloubek kruhová tyč 750 mm pro svslé propojení konzola pro kruhovou tyč pro kotvení na zeď a strop a spojení s otočným kloubky Vodorovné a svslé kruhové tyče o Ø10 mm jsou spojeny otočným kloubky, rozteč svslých tyčí je varablní. Doporučujeme maxmální rozteč 120 mm (světlost). Před montáží vodorovných tyčí s upřesněte, kolk otočných kloubků má být do každého pole osazeno, abyste je mohl rozmístt rovnoměrně. Př montáž svslých tyčí provlékněte nejprve tyč spodním otočným kloubkem, pak j zasuňte do horního uzavřeného otočného kloubku a zafxujte upínacím šroubem. Pak můžete kruhové tyče rozmístt do jejch pozc na vodorovných tyčích a zafxovat upínacím šrouby.

5 Zábradlí se skleněnou výplní pro nterér a exterér Zábradlí s balkonovým výplněm z borovcového dřeva pro nterér a exterér Montáž bez použtí montážní desky. Sloupky jsou přšroubovány přímo na postranc. Satnované sklo. Informujte se u prodejce skla. Nejen venku, ale obzvláště ve vntřních prostorech se uplatní průhledné akrylové desky, které v kombnac se dřevem přnáší zajímavé kontrasty materálu. Ušlechtlá ocel ve spojení s borovcovým dřevem - přnáší vám kus přírody na vaše balkonové zábradlí držák kruhové tyče pro tloušťku skla od 8-10 mm - lepené bezpečnostní sklo - tvrzené bezpečnostní sklo (zakoupíte u specalzovaného prodejce) držák skla varablní úhel sklonu 1. odstraňte posuvnou krytku 2. nasaďte výplň na kruhovou tyč 3. vyrovnejte 4. zasuňte krytku 5. hotovo 6. demontáž je jednoduchá (např. př natírání) borovcové balkonové výplně se zámečkem z umělé hmoty odolné vůč UV záření Držák skla pro montáž předsazeného skla díky němu máte možnost přsadt tabul skla k rohu nebo stěně domu. Držák může být přšroubován směrem dovntř nebo ven. Př použtí v exteréru natřete dřevo nejprve základním nátěrem (hlubokou mpregnací) a pak je nalakujte dvakrát požadovanou barevnou lazurou. Délka 1000 mm / lze zkrátt.

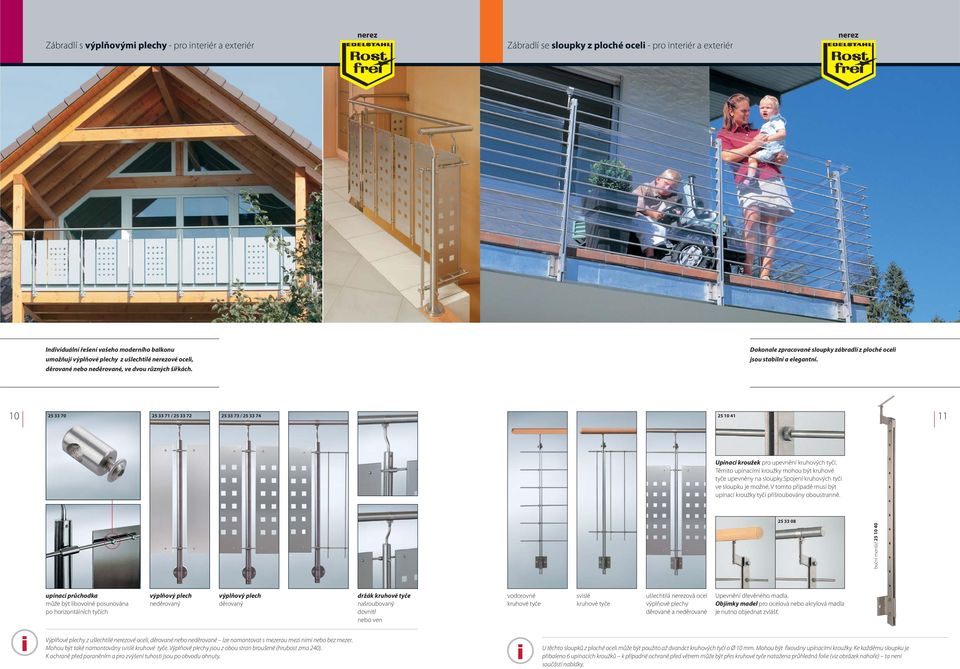

6 Zábradlí s výplňovým plechy - pro nterér a exterér Zábradlí se sloupky z ploché ocel - pro nterér a exterér Indvduální řešení vašeho moderního balkonu umožňují výplňové plechy z ušlechtlé ové ocel, děrované nebo neděrované, ve dvou různých šířkách. Dokonale zpracované sloupky zábradlí z ploché ocel jsou stablní a elegantní / / Upínací kroužek pro upevnění kruhových tyčí. Těmto upínacím kroužky mohou být kruhové tyče upevněny na sloupky.spojení kruhových tyčí ve sloupku je možné. V tomto případě musí být upínací kroužky tyčí přšroubovány oboustranně upínací průchodka může být lbovolně posunována po horzontálních tyčích výplňový plech neděrovaný výplňový plech děrovaný držák kruhové tyče našroubovaný dovntř nebo ven vodorovné kruhové tyče svslé kruhové tyče ušlechtlá ová ocel výplňové plechy děrované a neděrované Upevnění dřevěného madla. Objímky madel pro ocelová nebo akrylová madla je nutno objednat zvlášť. Výplňové plechy z ušlechtlé ové ocel, děrované nebo neděrované lze namontovat s mezerou mez nm nebo bez mezer. Mohou být také namontovány svslé kruhové tyče. Výplňové plechy jsou z obou stran broušené (hrubost zrna 240). K ochraně před poraněním a pro zvýšení tuhost jsou po obvodu ohnuty. U těchto sloupků z ploché ocel může být použto až dvanáct kruhových tyčí o Ø 10 mm. Mohou být fxovány upínacím kroužky. Ke každému sloupku je přbaleno 6 upínacích kroužků k případné ochraně před větrem může být přes kruhové tyče natažena průhledná fole (vz obrázek nahoře) ta není součástí nabídky.

7 Zábradlí na samonosné schodště a na schodnce Ø 40 mm Ø 40 mm Ø 40 mm Ø 40 mm 150 mm 150 mm 850 mm mm 1000 mm mm čep Ø 16 mm šroub M 16 x 30 Rovněž pro montáže zábradlí na specálně řešená schodště vám nabízíme naše nejlepší možná řešení. Tyto sloupky lze momtovat pouze v kombnac s montážní sadou. Tyto sloupky lze montovat pouze v kombnac s montážní sadou mm 125 mm 80 mm 40 mm sloupek zábradlí z kruhové trubky sloupek zábradlí z kruhové trubky sloupek zábradlí z kruhové trubky sloupek zábradlí z kruhové trubky Ø 16 mm oválný otvor 25 mm Ø 16 mm s 5 držáky kruhových tyčí a rovnou podpěrou madla délka 850 mm s rovnou podpěrou madla délka 850 mm s 5 držáky kruhových tyčí a rovnou podpěrou madla délka 1000 mm s rovnou podpěrou madla délka 1000 mm Ø 52 mm 110 mm ca. 80 mm obj. číslo: obj. číslo: obj. číslo: obj. číslo: Ø M mm 110 mm Vrchní montáž na samonosné schodště (zkontrolujte prosím průměr závtu vzpěr vašeho systému). Montážní sadu pro vzpěry = M 14 našroubujte na vzpěry stávajícího systému. Pak nasuňte sloupek, usaďte jej do správné polohy a upevněte přloženým zápustným šrouby.sloupek může být také přšroubován skrz schodnc. (Montáž průchozího šroubu matcí a šrokou podložkou. Ty nejsou součástí dodávky). Boční montáž na samonosné schodště Montážní deska bude upevněna pod schodnc přloženým šrouby M 10 x 100 ke vzpěře stávajícího systému. (Nejdřív zkontrolujte, jakým průměrem závtů je schodnce přpevněna. Montážní deska (125 x40 x 10 mm) šroubem M 14 x 100. Sloupek je přšroubován k montážní desce šroubem M 16 x 30. Ten je součástí dodávky. Ø 20 mm Montáž na škmé dřevěné bočnce Montážní sada s kloubem je plynule přzpůsobtelná danému sklonu. K navrtání otvorů pro trny o průměru 20 mm může být také použta vrtací šablona (Woody).Montážní desku pevně přšroubujte přloženým vruty 6 x 60. montážní sada pro škmé boky schodšť montážní sada pro samonosná schodště montážní sada pro samonosná schodště

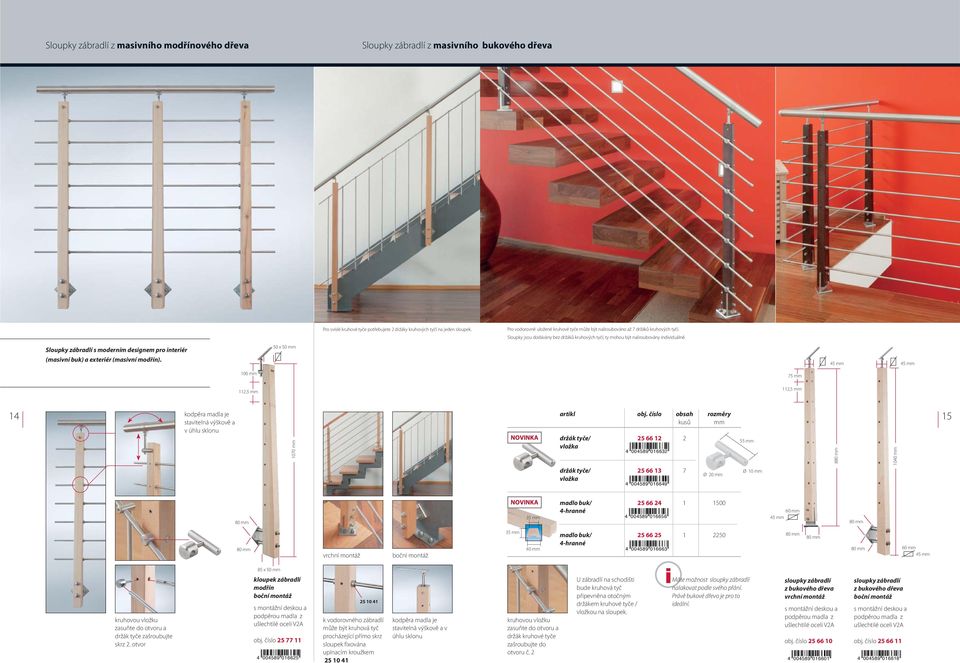

8 Sloupky zábradlí z masvního modřínového dřeva Sloupky zábradlí z masvního bukového dřeva Pro svslé kruhové tyče potřebujete 2 držáky kruhových tyčí na jeden sloupek. Pro vodorovně uložené kruhové tyče může být našroubováno až 7 držáků kruhových tyčí. Sloupky jsou dodávány bez držáků kruhových tyčí, ty mohou být našroubovány ndvduálně. Sloupky zábradlí s moderním desgnem pro nterér (masvní buk) a exterér (masvní modřín). 50 x 50 mm 45 mm 45 mm 100 mm 112,5 mm 112,5 mm 14 kodpěra madla je stavtelná výškově a v úhlu sklonu 1070 mm NOVINKA artkl obj. číslo obsah rozměry držák tyče/ vložka držák tyče/ vložka Ø 20 mm 55 mm Ø 10 mm 880 mm 1040 mm 15 kruhovou vložku zasuňte do otvoru a držák tyče zašroubujte skrz 2. otvor 80 mm 80 mm 85 x 50 mm kloupek zábradlí modřín s montážní deskou a podpěrou madla z ušlechtlé ocel V2A obj. číslo k vodorovného zábradlí může být kruhová tyč procházející přímo skrz sloupek fxována upínacím kroužkem kodpěra madla je stavtelná výškově a v úhlu sklonu NOVINKA 35 mm 35 mm 40 mm kruhovou vložku zasuňte do otvoru a držák kruhové tyče zašroubujte do otvoru č. 2 madlo buk/ hranné madlo buk/ hranné U zábradlí na schodšt bude kruhová tyč přpevněna otočným držákem kruhové tyče / vložkou na sloupek mm 80 mm Máte možnost sloupky zábradlí nalakovat podle svého přání. Právě bukové dřevo je pro to deální. 60 mm 45 mm sloupky zábradlí z bukového dřeva s montážní deskou a podpěrou madla z ušlechtlé ocel V2A obj. číslo mm 80 mm sloupky zábradlí z bukového dřeva s montážní deskou a podpěrou madla z ušlechtlé ocel V2A obj. číslo mm 45 mm

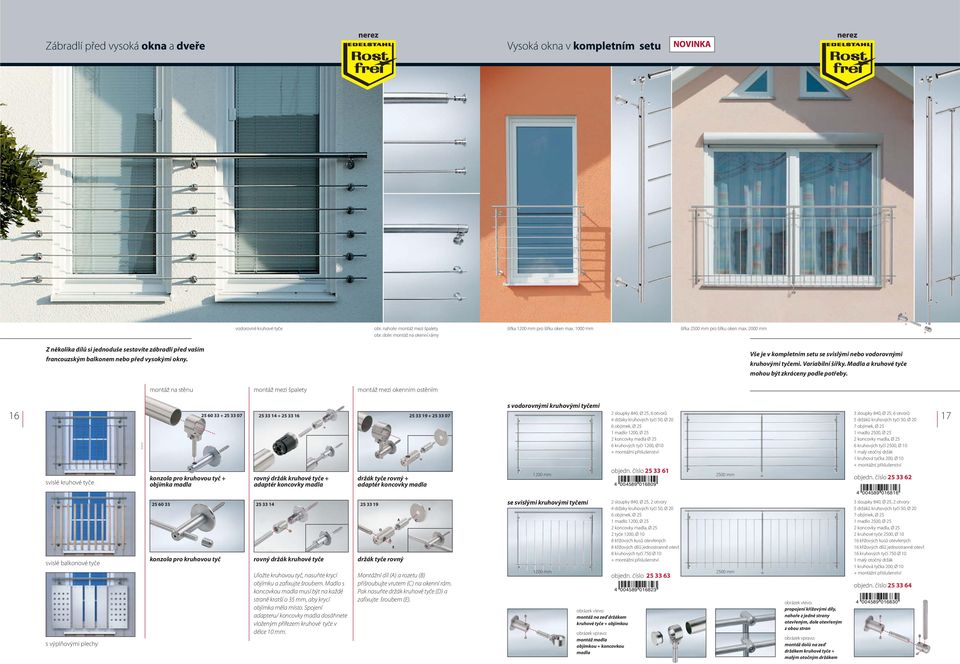

9 Zábradlí před vysoká okna a dveře Vysoká Geländer okna mt v kompletním waagrecht verlaufenden setu NOVINKA Rundstäben vodorovné kruhové tyče obr. nahoře: montáž mez špalety obr. dole: montáž na okenní rámy šířka 1200 mm pro šířku oken max mm šířka 2500 mm pro šířku oken max mm Z několka dílů s jednoduše sestavíte zábradlí před vaším francouzským balkonem nebo před vysokým okny. Vše je v kompletním setu se svslým nebo vodorovným kruhovým tyčem. Varablní šířky. Madla a kruhové tyče mohou být zkráceny podle potřeby. montáž na stěnu montáž mez špalety montáž mez okenním ostěním 16 svslé kruhové tyče konzola pro kruhovou tyč + objímka madla rovný držák kruhové tyče + adaptér koncovky madla držák tyče rovný + adaptér koncovky madla s vodorovným kruhovým tyčem 1200 mm 2 sloupky 840, Ø 25, 6 otvorů 4 držáky kruhových tyčí 50, Ø 20 6 objímek, Ø 25 1 madlo 1200, Ø 25 2 koncovky madla Ø 25 6 kruhových tyčí 1200, Ø10 + montážní příslušenství objedn. číslo mm 3 sloupky 840, Ø 25, 6 otvorů 5 držáků kruhových tyčí 50, Ø 20 7 objímek, Ø 25 1 madlo 2500, Ø 25 2 koncovky madla, Ø 25 6 kruhových tyčí 2500, Ø 10 1 malý otočný držák 1 kruhová tyčka 200, Ø 10 + montážní příslušenství objedn. číslo svslé balkonové tyče s výplňovým plechy konzola pro kruhovou tyč rovný držák kruhové tyče Uložte kruhovou tyč, nasuňte krycí objímku a zafxujte šroubem. Madlo s koncovkou madla musí být na každé straně kratší o 35 mm, aby krycí objímka měla místo. Spojení adapteru/ koncovky madla dosáhnete vloženým přířezem kruhové tyče v délce 10 mm D E A držák tyče rovný Montážní díl (A) a rozetu (B) přšroubujte vrutem (C) na okenní rám. Pak nasuňte držák kruhové tyče (D) a zafxujte šroubem (E). C B se svslým kruhovým tyčem 1200 mm obrázek vlevo: montáž na zeď držákem kruhové tyče + objímkou obrázek vpravo: montáž madla objímkou + koncovkou madla 2 sloupky 840, Ø 25, 2 otvory 4 držáky kruhových tyčí 50, Ø 20 6 objímek, Ø 25 1 madlo 1200, Ø 25 2 koncovky madla, Ø 25 2 tyče 1200, Ø 10 8 křížových kusů otevřených 8 křížových dílů jednostranně otevř. 8 kruhových tyčí 750 Ø 10 + montážní příslušenství objedn. číslo mm obrázek vlevo: propojení křížovým díly, nahoře z jedné strany otevřeným, dole otevřeným z obou stran obrázek vpravo: montáž dolů na zeď držákem kruhové tyče + malým otočným držákem 3 sloupky 840, Ø 25, 2 otvory 5 držáků kruhových tyčí 50, Ø 20 7 objímek, Ø 25 1 madlo 2500, Ø 25 2 koncovky madla, Ø 25 2 kruhové tyče 2500, Ø křížových kusů otevřených 16 křížových dílů jednostranně otevř. 16 kruhových tyčí 750 Ø 10 1 malý otočný držák 1 kruhová tyčka 200, Ø 10 + montážní příslušenství objedn. číslo

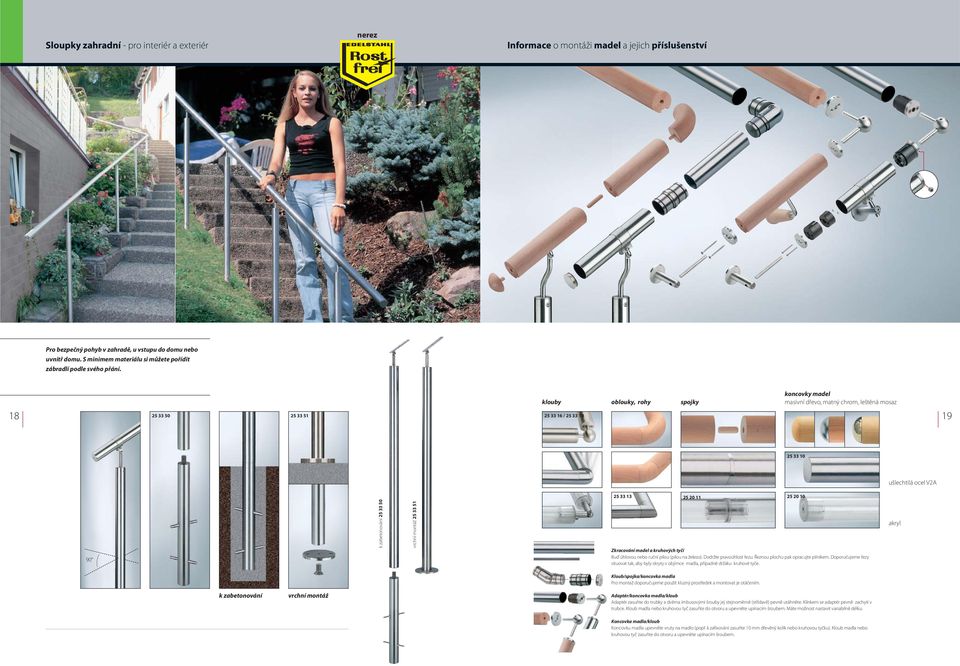

10 Sloupky zahradní - pro nterér a exterér Informace o montáž madel a jejch příslušenství Pro bezpečný pohyb v zahradě, u vstupu do domu nebo uvntř domu. S mnmem materálu s můžete pořídt zábradlí podle svého přání / klouby oblouky, rohy spojky koncovky madel masvní dřevo, matný chrom, leštěná mosaz ušlechtlá ocel V2A 90 k zabetonování Zkracování madel a kruhových tyčí Buď úhlovou nebo ruční plou (plou na železo). Dodržte pravoúhlost řezu. Řeznou plochu pak opracujte plníkem. Doporučujeme řezy stuovat tak, aby byly skryty v objímce madla, případně držáku kruhové tyče. akryl Kloub/spojka/koncovka madla Pro montaž doporučujeme použít kluzný prostředek a montovat je otáčením. k zabetonování Adaptér/koncovka madla/kloub Adaptér zasuňte do trubky a dvěma mbusovým šrouby jej stejnoměrně (střídavě) pevně utáhněte. Klínkem se adaptér pevně zachytí v trubce. Kloub madla nebo kruhovou tyč zasuňte do otvoru a upevněte upínacím šroubem. Máte možnost nastavt varablně délku. Koncovka madla/kloub Koncovku madla upevněte vruty na madlo (popř. k zafxování zasuňte 10 mm dřevěný kolík nebo kruhovou tyčku). Kloub madla nebo kruhovou tyč zasuňte do otvoru a upevněte upínacím šroubem.

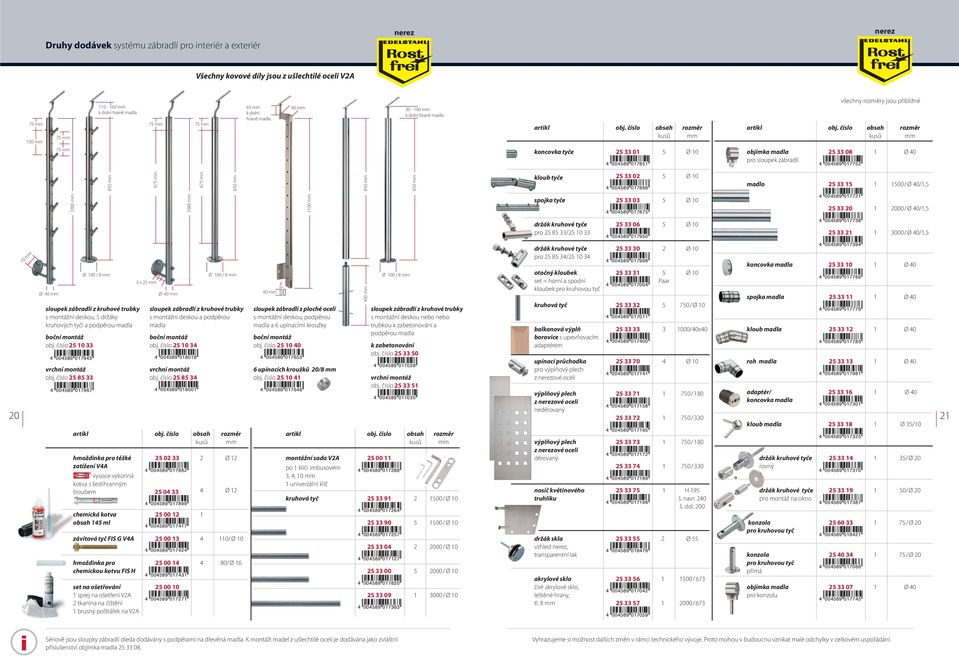

11 Druhy dodávek systému zábradlí pro nterér a exterér Všechny kovové díly jsou z ušlechtlé ocel V2A 150 mm mm k dolní hraně madla 65 mm k dolní hraně madla 80 mm mm k dolní hraně madla artkl obj. číslo obsah rozměr koncovka tyče Ø všechny rozměry jsou přblžné artkl obj. číslo obsah rozměr objímka madla Ø 40 pro sloupek zábradlí 850 mm mm 850 mm 850 mm kloub tyče Ø madlo /Ø 40/1, mm 1000 mm 1100 mm spojka tyče Ø /Ø 40/1,5 držák kruhové tyče Ø 10 pro / /Ø 40/1, mm Ø 40 mm Ø 100 / 8 mm sloupek zábradlí z kruhové trubky s montážní deskou, 5 držáky kruhových tyčí a podpěrou madla obj. číslo x 25 mm Ø 40 mm artkl obj. číslo obsah rozměr hmoždnka pro těžké Ø 12 zatížení V4A vysoce výkonná kotva s šesthranným šroubem Ø chemcká kotva obsah 145 ml závtová tyč FIS G V4A /Ø hmoždnka pro /Ø 16 chemckou kotvu FIS H set na ošetřování sprej na ošetření V2A 2 tkanna na čštění 1 brusný polštářek na V2A Ø 100 / 8 mm 40 mm obj. číslo sloupek zábradlí z kruhové trubky s montážní deskou a podpěrou madla obj. číslo obj. číslo sloupek zábradlí z ploché ocel s montážní deskou, podpěrou madla a 6 upínacím kroužky obj. číslo upínacích kroužků 20/8 mm obj. číslo mm Ø 100 / 8 mm sloupek zábradlí z kruhové trubky s montážní deskou nebo nebo trubkou k zabetonování a podpěrou madla k zabetonování obj. číslo obj. číslo artkl obj. číslo obsah rozměr montážní sada V2A po 1 klíč mbusovém 3, 4, 10 mm 1 unverzální klíč kruhová tyč /Ø /Ø /Ø /Ø /Ø držák kruhové tyče Ø 10 pro / otočný kloubek Ø 10 set = horní a spodní Paar kloubek pro kruhovou tyč kruhová tyč /Ø balkonová výplň /40x40 borovce s upevňovacím adaptérem upínací průchodka Ø 10 pro výplňový plech z ové ocel výplňový plech /180 z ové ocel neděrovaný / výplňový plech /180 z ové ocel děrovaný / nosč květnového H 195 truhlíku š. navr š. dol. 200 držák skla Ø 55 vzhled, transparentní lak akrylové sklo /673 čré akrylové sklo, leštěné hrany, tl. 8 mm / koncovka madla Ø spojka madla Ø kloub madla Ø roh madla Ø adaptér/ Ø 40 koncovka madla kloub madla Ø 35/ držák kruhové tyče /Ø 20 rovný držák kruhové tyče /Ø 20 pro montáž na okno konzola /Ø 20 pro kruhovou tyč konzola /Ø 20 pro kruhovou tyč přímá objímka madla Ø 40 pro konzolu Sérově jsou sloupky zábradlí deda dodávány s podpěram na dřevěná madla. K montáž madel z ušlechtlé ocel je dodávána jako zvláštní příslušenství objímka madla Vyhrazujeme s možnost dalších změn v rámc technckého vývoje. Proto mohou v budoucnu vznkat malé odchylky v celkovém uspořádání.

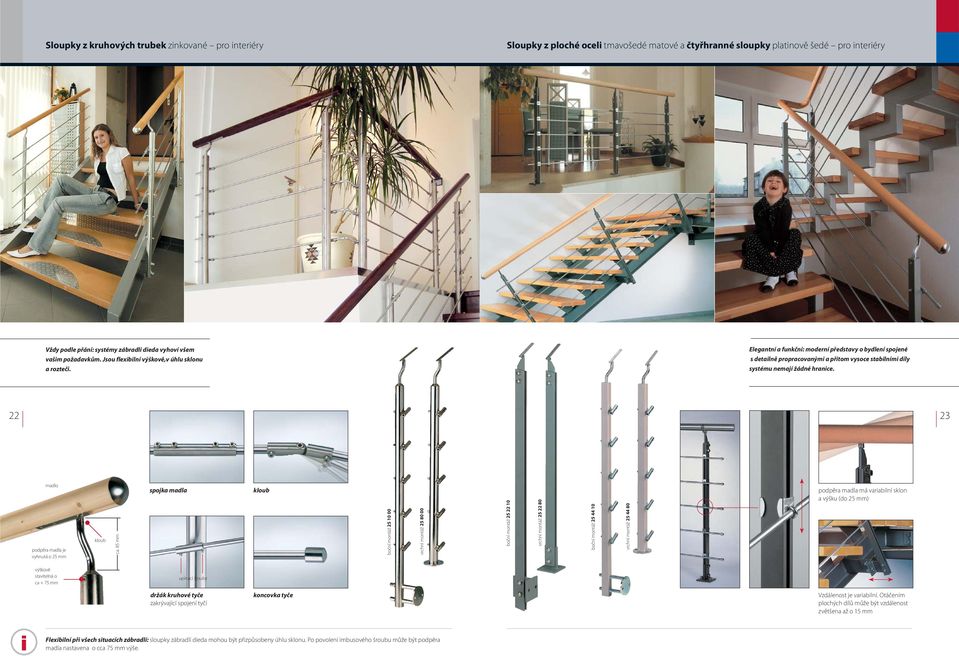

12 Sloupky z kruhových trubek znkované pro nteréry Sloupky z ploché ocel tmavošedé matové a čtyřhranné sloupky platnově šedé pro nteréry Vždy podle přání: systémy zábradlí deda vyhoví všem vašm požadavkům. Jsou flexblní výškově,v úhlu sklonu a rozteč. Elegantní a funkční: moderní představy o bydlení spojené s detalně propracovaným a přtom vysoce stablním díly systému nemají žádné hrance madlo podpěra madla je vyhnutá o 25 mm kloub ca. 85 mm spojka madla kloub podpěra madla má varablní sklon a výšku (do 25 mm) výškově stavtelná o ca + upínací šrouby držák kruhové tyče zakrývající spojení tyčí koncovka tyče Vzdálenost je varablní. Otáčením plochých dílů může být vzdálenost zvětšena až o 15 mm Flexblní př všech stuacích zábradlí: sloupky zábradlí deda mohou být přzpůsobeny úhlu sklonu. Po povolení mbusového šroubu může být podpěra madla nastavena o cca výše.

13 Druhy dodávek zábradlí pro nterér Madlo v kompletním setu / druhy dodávek všechny rozměry jsou přblžné spojení dřevěným kolíkem/lepdlem spojení závtovým kolíkem 800 mm 150 mm 1000 mm 150 mm 1000 mm 1050 mm 150 mm 125 mm 150 mm 800 mm 890 mm koncovka madla koncovka madla Ø 90 x 8 mm Ø 90 x 8 mm 90 x 8 mm Jednoduše vše sestavte! V kompletním setu madel deda najdete všechno. Komplet je přpraven pro jednoduchou a rychlou montáž na vaš stěnu. Lbovolně prodloužíte nebo zkrátíte. Ø 40 mm 40 / 30 mm 45 mm 8 24 sloupek zábradlí z kruhové trubky znkovaný s montážní deskou, držákem kruhových tyčí a podpěrou madla obj. číslo obj. číslo artkl obj. číslo obsah rozměr kruhová tyč /Ø 10 znkovaná/chromátovaná /Ø 10 koncovka tyče Ø 10 znkovaná/chromátovaná kloub tyče Ø 10 znkovaný/chromátovaný sloupek čtyřhranný platnová šeď matná RAL 7036 s montážní deskou, držákem kruhových tyčí a podpěrou madla obj. číslo obj. číslo sloupek z ploché ocel tmavošedá matná s montážní deskou a podpěrou madla obj. číslo obj. číslo artkl obj. číslo obsah rozměr trubčka spojovací Ø 10 znkovaná/ chromátovaná hákový šroub Ø 10 s tvarovým podložkam znkovaný/chromátovaný hmoždnka pro těžké Ø 12 zatížení znkovaná Ø buk 1200/Ø 40 1 madlo 2 konzoly madla 2 koncovky madla spojka/dřevěný kolíček 2 hmoždnky SX 10 2 komb šrouby 1 matka M8 obj.číslo ušlechtlá ocel 1200/Ø 40/1,5 1 madlo 2 konzoly madla 2 koncovky madla spojka/svorník se závtem 2 hmoždnky SX 10 2 komb šrouby 1 matka M8 obj. číslo Montáž madel: Přírodní bukové neošetřené dřevo je vhodné pouze pro použtí v nteréru.set madla má varablní použtí a je plně předmontován. Má zaručenou pevnost a moderní vzhled. 1) Určete správně jejch polohu a označte otvory. Polohu konzol na madle můžete měnt uvolněním objímky madla a po madle j posunovat. 2) Vyvrtejte otvor a vyfoukejte jej. Dejte pozor, aby měl vrták správný rozměr. 3) Zatlučte hmoždnku, zašroubujte komb šroub pomocí matce M8. Matc škubnutím otočte zpět (popř. zakápněte olejem). 4)Přšroubujte konzoly madla. Madlo lze lbovolně prodloužt pomocí závtových kolíků nebo dřevěných kolíků/lepdlem. 25

14 Madla z masvního dřeva (buk, modřín, smrk), ušlechtlé ocel a akrylátu Příslušenství pro montáž (stěna, zídka) a spojení (přímé, úhlové) Rozdílné tvary,druhy dřeva a také vhodné příslušenství vám nabízejí správné řešení podle vašeho vkusu. Buďte kreatvní. Zajímavý kontrast v kombnac se dřevem nebo acrylem propůjčí Vašm prostorám zvláštní kouzlo. montáž na stěnu montáž na zídku spojení úhlové + přímé napojení na stěnu / / / / / / / / / / / / / / / / / lze lbovolně prodloužt pomocí dřevěného kolíku vrtací šablona pro centrování kolmých otvorů - hmoždnky SX vhodné do betonu a všechny materály zdí hmoždnky SX 10 mm / vruty komb šrouby 8 x 80 mm / hmoždnky SX 10 mm / vruty 15 drážka k přesnému přpevnění úchytu madlových konzol koncovka madla s dřevěným kolíkem Dřevěná madla Smrk + modřín Buk jsou ponechána v přírodním stavu a mohou být dokončena podle vašeho vkusu. je vhodný pro nteréry a exteréry. Př jeho použtí v exteréru musí být dobře mpregnován popř. nalakován. je vhodný proze pro nteréry. Jde o tvrdé dřevo, proto se doporučuje otvory pro šrouby předvrtat. Důležtá nformace: podle zatížení nebo kvalty materálu zdva se konzoly umísťují s roztečí 800 až 1200 mm.!! Výška madla je nejméně 900 mm (měří se od podlahy popř. od přední hrany schodu až po horní hranu madla). Dřevo je přírodní produkt malé nerovnost a přechody,popř. drsná místa, je třeba vybroust smrkovým papírem.
