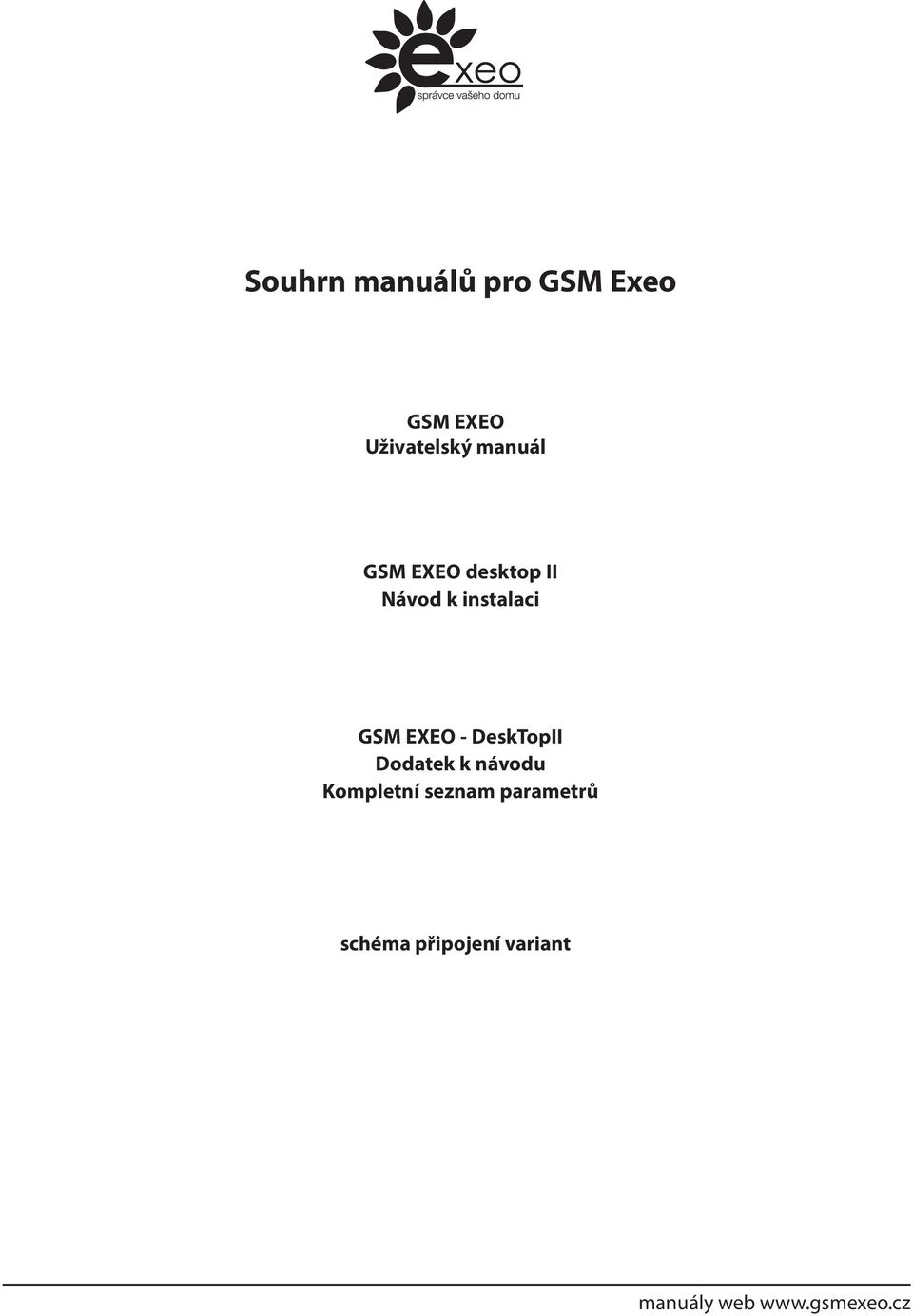

1 Souhrn manuálů pro GSM Exeo GSM EXEO Uživatelský manuál GSM EXEO desktop II Návod k instalaci GSM EXEO - DeskTopII Dodatek k návodu Kompletní seznam parametrů schéma připojení variant manuály web

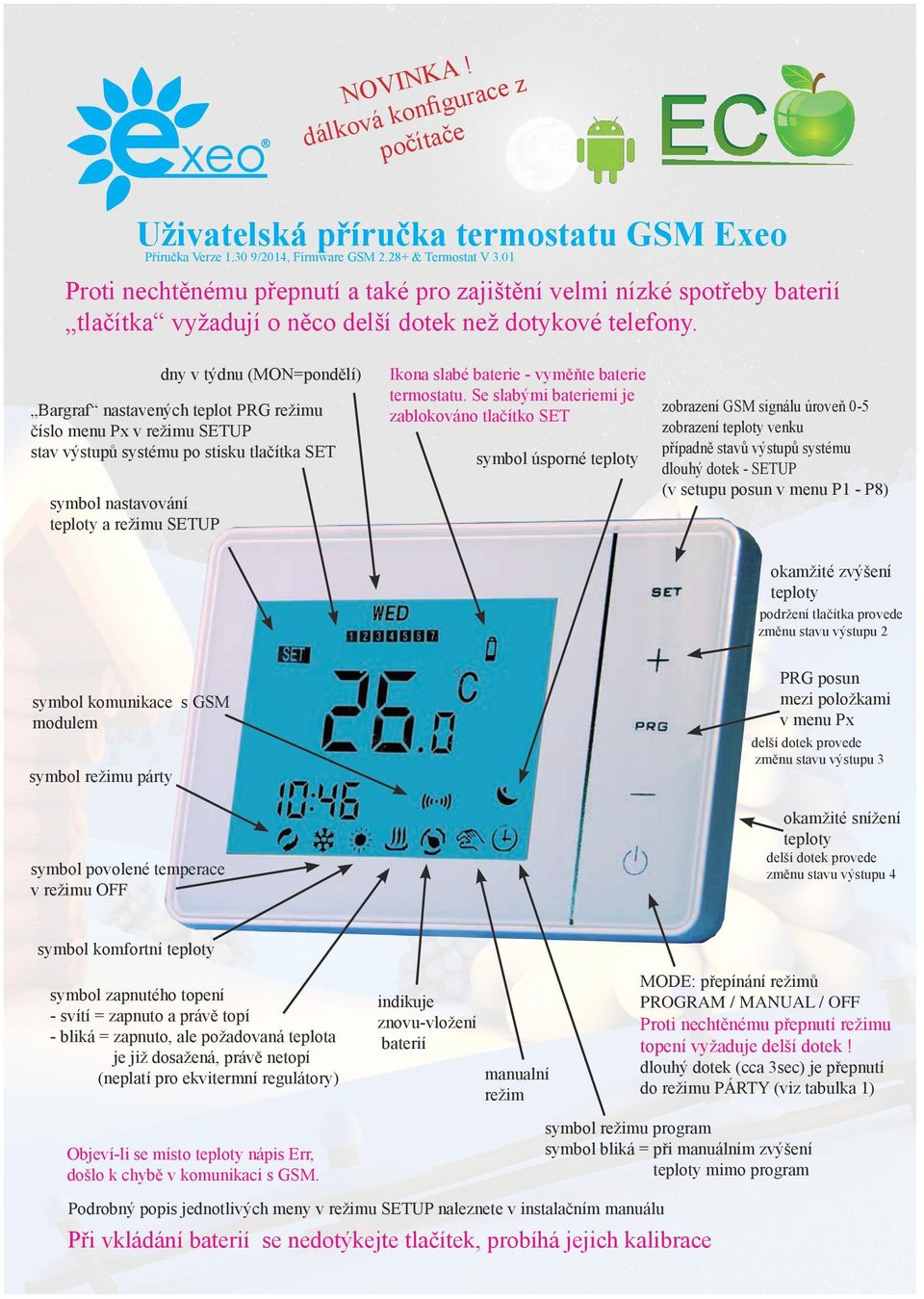

2 NOVINKA! dálková konfigurace z počítače Uživatelská příručka termostatu GSM Exeo Příručka Verze.3 9/24, Firmware GSM & Termostat V 3. Proti nechtěnému přepnutí a také pro zajištění velmi nízké spotřeby baterií tlačítka vyžadují o něco delší dotek než dotykové telefony. symbol nastavování teploty a režimu SETUP dny v týdnu (MON=pondělí) Bargraf nastavených teplot PRG režimu číslo menu Px v režimu SETUP stav výstupů systému po stisku tlačítka SET Ikona slabé baterie - vyměňte baterie termostatu. Se slabými bateriemi je zablokováno tlačítko SET symbol úsporné teploty zobrazení GSM signálu úroveň -5 zobrazení teploty venku případně stavů výstupů systému dlouhý dotek - SETUP (v setupu posun v menu P - P8) okamžité zvýšení teploty podržení tlačítka provede změnu stavu výstupu 2 symbol komunikace s GSM modulem symbol režimu párty symbol povolené temperace v režimu OFF PRG posun mezi položkami v menu Px delší dotek provede změnu stavu výstupu 3 okamžité snížení teploty delší dotek provede změnu stavu výstupu 4 symbol komfortní teploty symbol zapnutého topení - svítí = zapnuto a právě topí - bliká = zapnuto, ale požadovaná teplota je již dosažená, právě netopí (neplatí pro ekvitermní regulátory) Objeví-li se místo teploty nápis Err, došlo k chybě v komunikaci s GSM. indikuje znovu-vložení baterií manualní režim Podrobný popis jednotlivých meny v režimu SETUP naleznete v instalačním manuálu MODE: přepínání režimů PROGRAM / MANUAL / OFF Proti nechtěnému přepnutí režimu topení vyžaduje delší dotek! dlouhý dotek (cca 3sec) je přepnutí do režimu PÁRTY (viz tabulka ) symbol režimu program symbol bliká = při manuálním zvýšení teploty mimo program Při vkládání baterií se nedotýkejte tlačítek, probíhá jejich kalibrace

3 . Úvod GSM Exeo Termostat je propracovaný systém dálkového ovládání topení.díky provázanosti modulů GSM a bezdrátového termostatu je umožněno libovolný požadavek provézt jak tlačítky na termostatu, tak pomocí SMS, tak pomocí volání a komunikací s hlasovým automatem. Tím je zajištěno, že i když zapomenete něco na termostatu správně přepnout, tak lze tak učinit dálkově a nemusíte mít obavu, že si před příjezdem nezatopíte nebo naopak, že jste topení zapomněli zapnuté. Zařízení je ihned připraveno k použití a pro využití většiny funkcí není třeba dále nic programovat. Veškeré SMS povely je možné změnit dle vašich požadavků, viz instalační příručka. Uváděné příklady jsou jen tovaárním nastavením, aby bez dalšího programování byly funkce funkční. 2. Režimy topení a OVLÁDÁNÍ Tabulka - souhrn režimů (platí v případě povolení programovatelného termostatu Y 23) Režim topení PROGRAM/ ZAPNUTO Musí být povoleno Y 23 MANUAL/ ZAPNUTO PARTY/ ZAPNUTO Musí být povoleno Y 23 Zobrazení na LCD O v l á d á n í n a termostatu PROGRAMMABLE svítí,bliká při jednorázové změně teploty. Ikona topení svítí* Stisk MODE** Ikona topení svítí* Stisk MODE** COMFORT MODE svítí Ikona topení svítí* VYPNUTO/ Nápis OFF zobrazen TEMPEROVÁNÍ Bliká měsíček pokud povoleno temperování dlouhý stisk MODE Stisk MODE** Ovládací SMS (Povely platí pro tovární nastavení) ZATOPPROGRAM Lze přeprogramovat parametrem Y 3 Jednorázová změna teploty viz Odstavec 4 ZATOP Lze přeprogramovat parametrem Y 4 ZATOPPARTY Jednorázová změna teploty viz Odstavec 4 NETOP Lze přeprogramovat parametrem Y 6 Ovládání voláním podmenu 2 od sw verze.32 podmenu podmenu 3 podmenu Automatika čtěte pozorně běží program časových zon Není automaticky ukončeno! po čase viz. P7 přepne do PROGRAM Poznámka Teploty voleny dle nastavení programu viz. P8. Zvolená teplota je indikována měsíček-úsporná, sluníčko-komfortní. Jednorázově změněná teplota bude automaticky přenastavena při změně na další zónu. *** Přepnutí nastaví úspornou teplotu viz. P6 Vhodné jak pro krátkodobé snížení teploty, tak v případě odjezdu na dovolenou. *** Přepnutí nastaví komfortní teplotu viz. P5 Vhodné pro okamžité zvýšení teploty, kdy režim program volí úspornou teplotu. *** --- Temperování v režimu vypnuto musí být povoleno viz Y 22, obsah udává hodnotu * Pokud bliká je již dosažena požadovaná teplota **MODE postupně přepíná PROGRAM/MANUAL/OFF. *** Všechny zapínací povely provedou přenastavení teploty viz sloupeček poznámka. V těchto režimech je možné kdykoli změnit jednorázově teplotu tlačítky +/- na termostatu. Podobně lze změnit teplotu dálkově doplněním jednoho z SMS zapínacích povelů o Txx (xx=teplota, viz příklady). Čtěte pozorně sloupeček automatika, ten vysvětluje zda bude nastavení automaticky přepnuto na jiný režim a tím dojde i ke změně teploty. Továrně je komfortní teplota P5 nastavena na 2 stupňů, usporná teplota P6 na 8 stupňů, viz instalační manual odst. 5..2, tabulka..

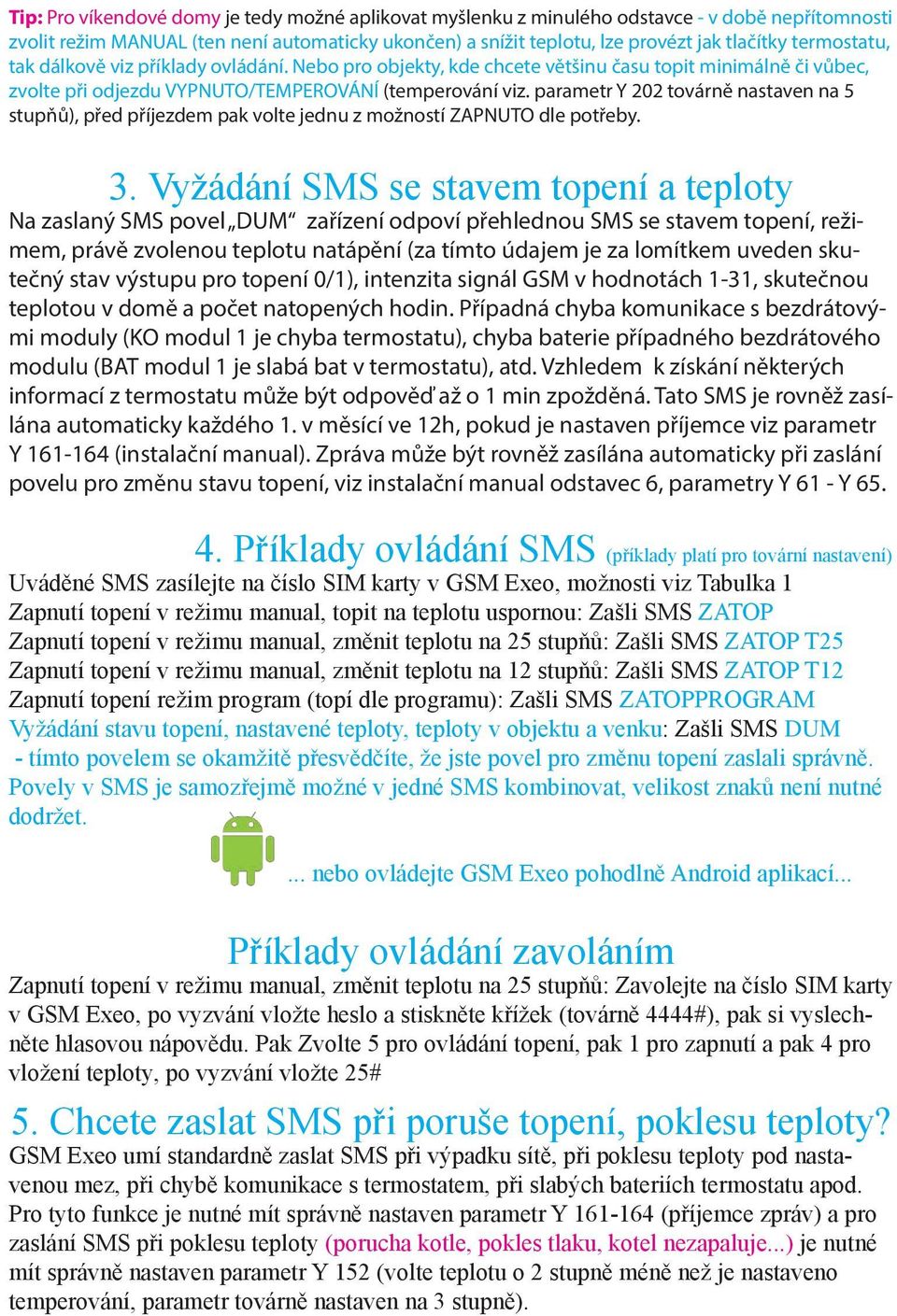

4 Tip: Pro víkendové domy je tedy možné aplikovat myšlenku z minulého odstavce - v době nepřítomnosti zvolit režim MANUAL (ten není automaticky ukončen) a snížit teplotu, lze provézt jak tlačítky termostatu, tak dálkově viz příklady ovládání. Nebo pro objekty, kde chcete většinu času topit minimálně či vůbec, zvolte při odjezdu VYPNUTO/TEMPEROVÁNÍ (temperování viz. parametr Y 22 továrně nastaven na 5 stupňů), před příjezdem pak volte jednu z možností ZAPNUTO dle potřeby. 3. Vyžádání SMS se stavem topení a teploty Na zaslaný SMS povel DUM zařízení odpoví přehlednou SMS se stavem topení, režimem, právě zvolenou teplotu natápění (za tímto údajem je za lomítkem uveden skutečný stav výstupu pro topení /), intenzita signál GSM v hodnotách -3, skutečnou teplotou v domě a počet natopených hodin. Případná chyba komunikace s bezdrátovými moduly (KO modul je chyba termostatu), chyba baterie případného bezdrátového modulu (BAT modul je slabá bat v termostatu), atd. Vzhledem k získání některých informací z termostatu může být odpověď až o min zpožděná. Tato SMS je rovněž zasílána automaticky každého. v měsící ve 2h, pokud je nastaven příjemce viz parametr Y 6-64 (instalační manual). Zpráva může být rovněž zasílána automaticky při zaslání povelu pro změnu stavu topení, viz instalační manual odstavec 6, parametry Y 6 - Y Příklady ovládání SMS (příklady platí pro tovární nastavení) Uváděné SMS zasílejte na číslo SIM karty v GSM Exeo, možnosti viz Tabulka Zapnutí topení v režimu manual, topit na teplotu uspornou: Zašli SMS ZATOP Zapnutí topení v režimu manual, změnit teplotu na 25 stupňů: Zašli SMS ZATOP T25 Zapnutí topení v režimu manual, změnit teplotu na 2 stupňů: Zašli SMS ZATOP T2 Zapnutí topení režim program (topí dle programu): Zašli SMS ZATOPPROGRAM Vyžádání stavu topení, nastavené teploty, teploty v objektu a venku: Zašli SMS DUM - tímto povelem se okamžitě přesvědčíte, že jste povel pro změnu topení zaslali správně. Povely v SMS je samozřejmě možné v jedné SMS kombinovat, velikost znaků není nutné dodržet.... nebo ovládejte GSM Exeo pohodlně Android aplikací... Příklady ovládání zavoláním Zapnutí topení v režimu manual, změnit teplotu na 25 stupňů: Zavolejte na číslo SIM karty v GSM Exeo, po vyzvání vložte heslo a stiskněte křížek (továrně 4444#), pak si vyslechněte hlasovou nápovědu. Pak Zvolte 5 pro ovládání topení, pak pro zapnutí a pak 4 pro vložení teploty, po vyzvání vložte 25# 5. Chcete zaslat SMS při poruše topení, poklesu teploty? GSM Exeo umí standardně zaslat SMS při výpadku sítě, při poklesu teploty pod nastavenou mez, při chybě komunikace s termostatem, při slabých bateriích termostatu apod. Pro tyto funkce je nutné mít správně nastaven parametr Y 6-64 (příjemce zpráv) a pro zaslání SMS při poklesu teploty (porucha kotle, pokles tlaku, kotel nezapaluje...) je nutné mít správně nastaven parametr Y 52 (volte teplotu o 2 stupně méně než je nastaveno temperování, parametr továrně nastaven na 3 stupně).

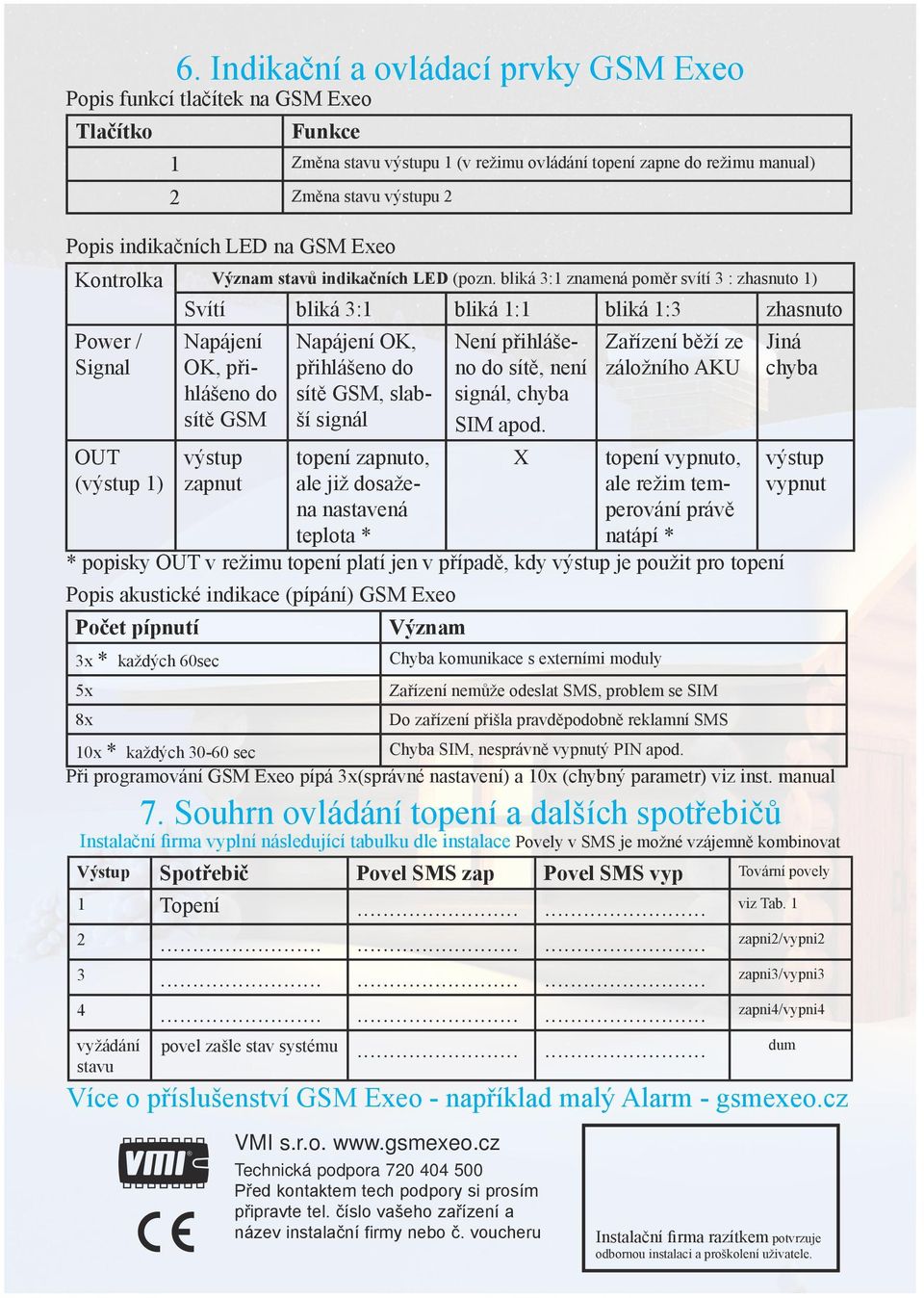

5 6. Indikační a ovládací prvky GSM Exeo Popis funkcí tlačítek na GSM Exeo Tlačítko Funkce Změna stavu výstupu (v režimu ovládání topení zapne do režimu manual) 2 Změna stavu výstupu 2 Popis indikačních LED na GSM Exeo Kontrolka Význam stavů indikačních LED (pozn. bliká 3: znamená poměr svítí 3 : zhasnuto ) Svítí bliká 3: bliká : bliká :3 zhasnuto Power / Signal OUT (výstup ) Napájení OK, přihlášeno do sítě GSM výstup zapnut Napájení OK, přihlášeno do sítě GSM, slabší signál topení zapnuto, ale již dosažena nastavená teplota * Není přihlášeno do sítě, není signál, chyba SIM apod. X VMI s.r.o. Technická podpora Před kontaktem tech podpory si prosím připravte tel. číslo vašeho zařízení a název instalační firmy nebo č. voucheru Zařízení běží ze záložního AKU topení vypnuto, ale režim temperování právě natápí * * popisky OUT v režimu topení platí jen v případě, kdy výstup je použit pro topení Popis akustické indikace (pípání) GSM Exeo Počet pípnutí Význam 3x * každých 6sec Chyba komunikace s externími moduly 5x Zařízení nemůže odeslat SMS, problem se SIM 8x Do zařízení přišla pravděpodobně reklamní SMS x * každých 3-6 sec Chyba SIM, nesprávně vypnutý PIN apod. Jiná chyba výstup vypnut Při programování GSM Exeo pípá 3x(správné nastavení) a x (chybný parametr) viz inst. manual 7. Souhrn ovládání topení a dalších spotřebičů Instalační firma vyplní následující tabulku dle instalace Povely v SMS je možné vzájemně kombinovat Výstup Spotřebič Povel SMS zap Povel SMS vyp Tovární povely Topení viz Tab zapni2/vypni zapni3/vypni zapni4/vypni4 vyžádání stavu povel zašle stav systému dum Více o příslušenství GSM Exeo - například malý Alarm - gsmexeo.cz Instalační firma razítkem potvrzuje odbornou instalaci a proškolení uživatele.

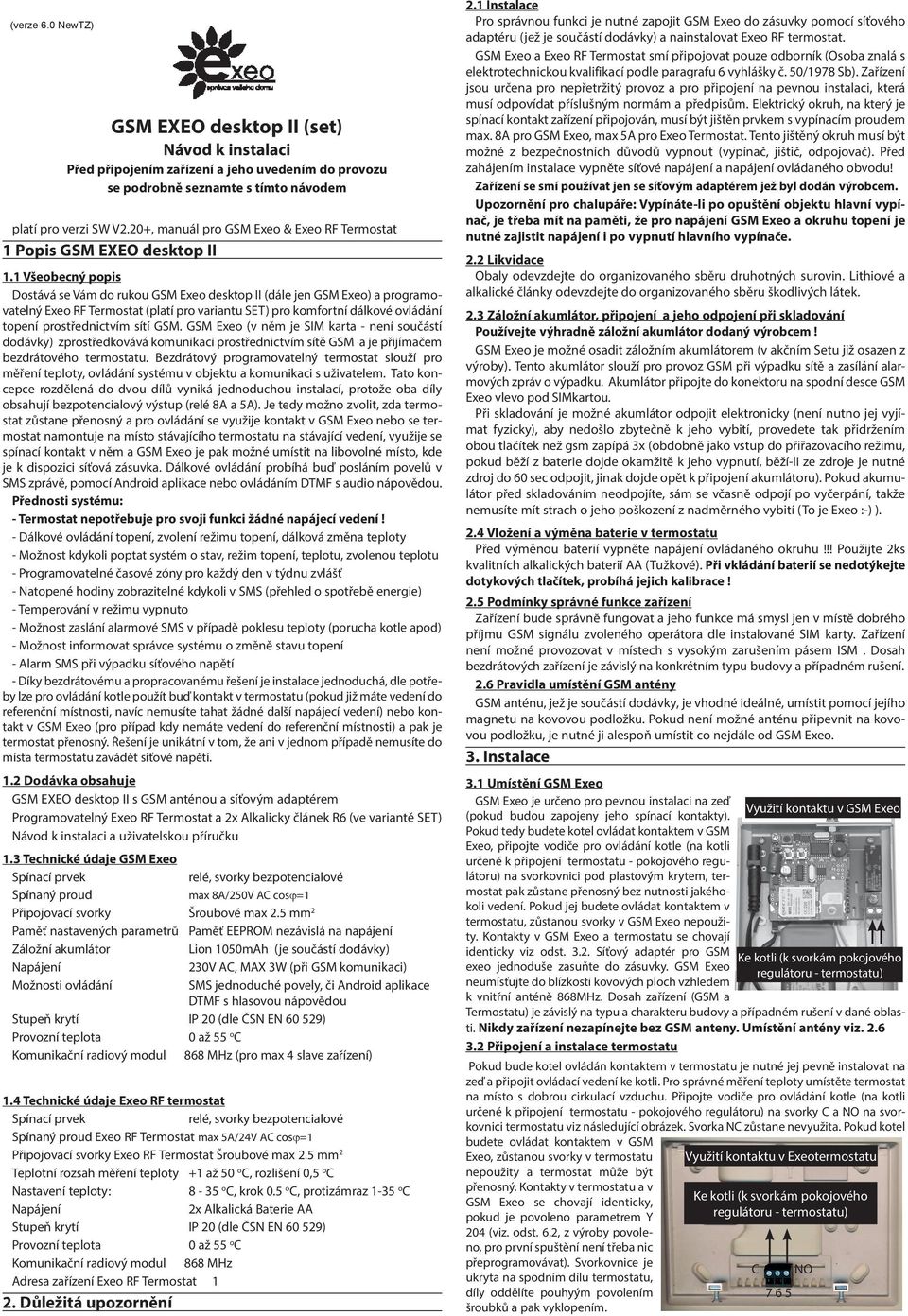

6 (verze 6. NewTZ) GSM EXEO desktop II (set) Návod k instalaci Před připojením zařízení a jeho uvedením do provozu se podrobně seznamte s tímto návodem platí pro verzi SW V2.2+, manuál pro GSM Exeo & Exeo RF Termostat Popis GSM EXEO desktop II. Všeobecný popis Dostává se Vám do rukou GSM Exeo desktop II (dále jen GSM Exeo) a programovatelný Exeo RF Termostat (platí pro variantu SET) pro komfortní dálkové ovládání topení prostřednictvím sítí GSM. GSM Exeo (v něm je SIM karta - není součástí dodávky) zprostředkovává komunikaci prostřednictvím sítě GSM a je přijímačem bezdrátového termostatu. Bezdrátový programovatelný termostat slouží pro měření teploty, ovládání systému v objektu a komunikaci s uživatelem. Tato koncepce rozdělená do dvou dílů vyniká jednoduchou instalací, protože oba díly obsahují bezpotencialový výstup (relé 8A a 5A). Je tedy možno zvolit, zda termostat zůstane přenosný a pro ovládání se využije kontakt v GSM Exeo nebo se termostat namontuje na místo stávajícího termostatu na stávající vedení, využije se spínací kontakt v něm a GSM Exeo je pak možné umístit na libovolné místo, kde je k dispozici síťová zásuvka. Dálkové ovládání probíhá buď posláním povelů v SMS zprávě, pomocí Android aplikace nebo ovládáním DTMF s audio nápovědou. Přednosti systému: - Termostat nepotřebuje pro svoji funkci žádné napájecí vedení! - Dálkové ovládání topení, zvolení režimu topení, dálková změna teploty - Možnost kdykoli poptat systém o stav, režim topení, teplotu, zvolenou teplotu - Programovatelné časové zóny pro každý den v týdnu zvlášť - Natopené hodiny zobrazitelné kdykoli v SMS (přehled o spotřebě energie) - Temperování v režimu vypnuto - Možnost zaslání alarmové SMS v případě poklesu teploty (porucha kotle apod) - Možnost informovat správce systému o změně stavu topení - Alarm SMS při výpadku síťového napětí - Díky bezdrátovému a propracovanému řešení je instalace jednoduchá, dle potřeby lze pro ovládání kotle použít buď kontakt v termostatu (pokud již máte vedení do referenční místnosti, navíc nemusíte tahat žádné další napájecí vedení) nebo kontakt v GSM Exeo (pro případ kdy nemáte vedení do referenční místnosti) a pak je termostat přenosný. Řešení je unikátní v tom, že ani v jednom případě nemusíte do místa termostatu zavádět síťové napětí..2 Dodávka obsahuje GSM EXEO desktop II s GSM anténou a síťovým adaptérem Programovatelný Exeo RF Termostat a 2x Alkalicky článek R6 (ve variantě SET) Návod k instalaci a uživatelskou příručku.3 Technické údaje GSM Exeo Spínací prvek relé, svorky bezpotencialové Spínaný proud max 8A/25V AC cosj= Připojovací svorky Šroubové max 2.5 mm 2 Paměť nastavených parametrů Paměť EEPROM nezávislá na napájení Záložní akumlátor Lion 5mAh (je součástí dodávky) Napájení 23V AC, MAX 3W (při GSM komunikaci) Možnosti ovládání SMS jednoduché povely, či Android aplikace DTMF s hlasovou nápovědou Stupeň krytí IP 2 (dle ČSN EN 6 529) Provozní teplota až 55 o C Komunikační radiový modul 868 MHz (pro max 4 slave zařízení).4 Technické údaje Exeo RF termostat Spínací prvek relé, svorky bezpotencialové Spínaný proud Exeo RF Termostat max 5A/24V AC cosj= Připojovací svorky Exeo RF Termostat Šroubové max 2.5 mm 2 Teplotní rozsah měření teploty + až 5 o C, rozlišení,5 o C Nastavení teploty: 8-35 o C, krok.5 o C, protizámraz -35 o C Napájení 2x Alkalická Baterie AA Stupeň krytí IP 2 (dle ČSN EN 6 529) Provozní teplota až 55 o C Komunikační radiový modul 868 MHz Adresa zařízení Exeo RF Termostat 2. Důležitá upozornění 2. Instalace Pro správnou funkci je nutné zapojit GSM Exeo do zásuvky pomocí síťového adaptéru (jež je součástí dodávky) a nainstalovat Exeo RF termostat. GSM Exeo a Exeo RF Termostat smí připojovat pouze odborník (Osoba znalá s elektrotechnickou kvalifikací podle paragrafu 6 vyhlášky č. 5/978 Sb). Zařízení jsou určena pro nepřetržitý provoz a pro připojení na pevnou instalaci, která musí odpovídat příslušným normám a předpisům. Elektrický okruh, na který je spínací kontakt zařízení připojován, musí být jištěn prvkem s vypínacím proudem max. 8A pro GSM Exeo, max 5A pro Exeo Termostat. Tento jištěný okruh musí být možné z bezpečnostních důvodů vypnout (vypínač, jištič, odpojovač). Před zahájením instalace vypněte síťové napájení a napájení ovládaného obvodu! Zařízení se smí používat jen se síťovým adaptérem jež byl dodán výrobcem. Upozornění pro chalupáře: Vypínáte-li po opuštění objektu hlavní vypínač, je třeba mít na paměti, že pro napájení GSM Exeo a okruhu topení je nutné zajistit napájení i po vypnutí hlavního vypínače. 2.2 Likvidace Obaly odevzdejte do organizovaného sběru druhotných surovin. Lithiové a alkalické články odevzdejte do organizovaného sběru škodlivých látek. 2.3 Záložní akumlátor, připojení a jeho odpojení při skladování Používejte výhradně záložní akumlátor dodaný výrobcem! GSM Exeo je možné osadit záložním akumlátorem (v akčním Setu již osazen z výroby). Tento akumlátor slouží pro provoz GSM při výpadku sítě a zasílání alarmových zpráv o výpadku. Akumlátor připojte do konektoru na spodní desce GSM Exeo vlevo pod SIMkartou. Při skladování je možné akumlátor odpojit elektronicky (není nutno jej vyjímat fyzicky), aby nedošlo zbytečně k jeho vybití, provedete tak přidržením obou tlačítek než gsm zapípá 3x (obdobně jako vstup do přiřazovacího režimu, pokud běží z baterie dojde okamžitě k jeho vypnutí, běží-li ze zdroje je nutné zdroj do 6 sec odpojit, jinak dojde opět k připojení akumlátoru). Pokud akumulátor před skladováním neodpojíte, sám se včasně odpojí po vyčerpání, takže nemusíte mít strach o jeho poškození z nadměrného vybití (To je Exeo :-) ). 2.4 Vložení a výměna baterie v termostatu Před výměnou baterií vypněte napájení ovládaného okruhu!!! Použijte 2ks kvalitních alkalických baterií AA (Tužkové). Při vkládání baterií se nedotýkejte dotykových tlačítek, probíhá jejich kalibrace! 2.5 Podmínky správné funkce zařízení Zařízení bude správně fungovat a jeho funkce má smysl jen v místě dobrého příjmu GSM signálu zvoleného operátora dle instalované SIM karty. Zařízení není možné provozovat v místech s vysokým zarušením pásem ISM. Dosah bezdrátových zařízení je závislý na konkrétním typu budovy a případném rušení. 2.6 Pravidla umístění GSM antény GSM anténu, jež je součástí dodávky, je vhodné ideálně, umístit pomocí jejího magnetu na kovovou podložku. Pokud není možné anténu připevnit na kovovou podložku, je nutné ji alespoň umístit co nejdále od GSM Exeo. 3. Instalace 3. Umístění GSM Exeo GSM Exeo je určeno pro pevnou instalaci na zeď (pokud budou zapojeny jeho spínací kontakty). Pokud tedy budete kotel ovládat kontaktem v GSM Exeo, připojte vodiče pro ovládání kotle (na kotli určené k připojení termostatu - pokojového regulátoru) na svorkovnici pod plastovým krytem, termostat pak zůstane přenosný bez nutnosti jakéhokoli vedení. Pokud jej budete ovládat kontaktem v termostatu, zůstanou svorky v GSM Exeo nepoužity. Kontakty v GSM Exeo a termostatu se chovají identicky viz odst Síťový adaptér pro GSM exeo jednoduše zasuňte do zásuvky. GSM Exeo neumísťujte do blízkosti kovových ploch vzhledem k vnitřní anténě 868MHz. Dosah zařízení (GSM a Termostatu) je závislý na typu a charakteru budovy a případném rušení v dané oblasti. Nikdy zařízení nezapínejte bez GSM anteny. Umístění antény viz Připojení a instalace termostatu Pokud bude kotel ovládán kontaktem v termostatu je nutné jej pevně instalovat na zeď a připojit ovládací vedení ke kotli. Pro správné měření teploty umístěte termostat na místo s dobrou cirkulací vzduchu. Připojte vodiče pro ovládání kotle (na kotli určené k připojení termostatu - pokojového regulátoru) na svorky C a NO na svorkovnici termostatu viz následující obrázek. Svorka NC zůstane nevyužita. Pokud kotel budete ovládat kontaktem v GSM Exeo, zůstanou svorky v termostatu nepoužity a termostat může být přenosný. Kontakty v termostatu a v GSM Exeo se chovají identicky, pokud je povoleno parametrem Y 24 (viz. odst. 6.2, z výroby povoleno, pro první spuštění není třeba nic přeprogramovávat). Svorkovnice je ukryta na spodním dílu termostatu, díly oddělíte pouhyým povolením šroubků a pak vyklopením. Využití kontaktu v GSM Exeo Ke kotli (k svorkám pokojového regulátoru - termostatu) Využití kontaktu v Exeotermostatu Ke kotli (k svorkám pokojového regulátoru - termostatu) C NO 7 6 5

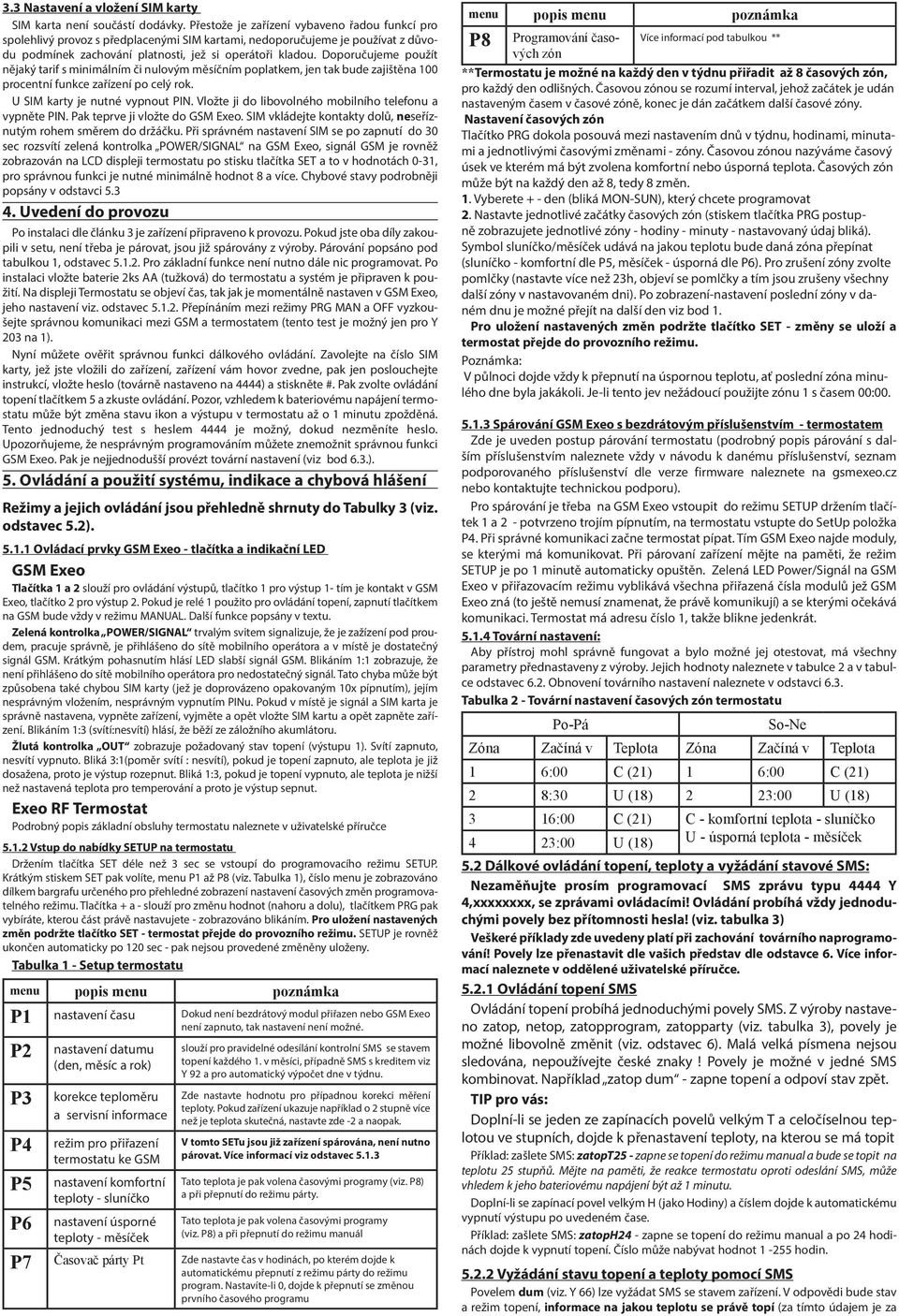

7 3.3 Nastavení a vložení SIM karty SIM karta není součástí dodávky. Přestože je zařízení vybaveno řadou funkcí pro spolehlivý provoz s předplacenými SIM kartami, nedoporučujeme je používat z důvodu podmínek zachování platnosti, jež si operátoři kladou. Doporučujeme použít nějaký tarif s minimálním či nulovým měsíčním poplatkem, jen tak bude zajištěna procentní funkce zařízení po celý rok. U SIM karty je nutné vypnout PIN. Vložte ji do libovolného mobilního telefonu a vypněte PIN. Pak teprve ji vložte do GSM Exeo. SIM vkládejte kontakty dolů, neseříznutým rohem směrem do držáčku. Při správném nastavení SIM se po zapnutí do 3 sec rozsvítí zelená kontrolka POWER/SIGNAL na GSM Exeo, signál GSM je rovněž zobrazován na LCD displeji termostatu po stisku tlačítka SET a to v hodnotách -3, pro správnou funkci je nutné minimálně hodnot 8 a více. Chybové stavy podrobněji popsány v odstavci Uvedení do provozu Po instalaci dle článku 3 je zařízení připraveno k provozu. Pokud jste oba díly zakoupili v setu, není třeba je párovat, jsou již spárovány z výroby. Párování popsáno pod tabulkou, odstavec Pro základní funkce není nutno dále nic programovat. Po instalaci vložte baterie 2ks AA (tužková) do termostatu a systém je připraven k použití. Na displeji Termostatu se objeví čas, tak jak je momentálně nastaven v GSM Exeo, jeho nastavení viz. odstavec Přepínáním mezi režimy PRG MAN a OFF vyzkoušejte správnou komunikaci mezi GSM a termostatem (tento test je možný jen pro Y 23 na ). Nyní můžete ověřit správnou funkci dálkového ovládání. Zavolejte na číslo SIM karty, jež jste vložili do zařízení, zařízení vám hovor zvedne, pak jen poslouchejte instrukcí, vložte heslo (továrně nastaveno na 4444) a stiskněte #. Pak zvolte ovládání topení tlačítkem 5 a zkuste ovládání. Pozor, vzhledem k bateriovému napájení termostatu může být změna stavu ikon a výstupu v termostatu až o minutu zpožděná. Tento jednoduchý test s heslem 4444 je možný, dokud nezměníte heslo. Upozorňujeme, že nesprávným programováním můžete znemožnit správnou funkci GSM Exeo. Pak je nejjednodušší provézt tovární nastavení (viz bod 6.3.). 5. Ovládání a použití systému, indikace a chybová hlášení Režimy a jejich ovládání jsou přehledně shrnuty do Tabulky 3 (viz. odstavec 5.2). 5.. Ovládací prvky GSM Exeo - tlačítka a indikační LED GSM Exeo Tlačítka a 2 slouží pro ovládání výstupů, tlačítko pro výstup - tím je kontakt v GSM Exeo, tlačítko 2 pro výstup 2. Pokud je relé použito pro ovládání topení, zapnutí tlačítkem na GSM bude vždy v režimu MANUAL. Další funkce popsány v textu. Zelená kontrolka POWER/SIGNAL trvalým svitem signalizuje, že je zažízení pod proudem, pracuje správně, je přihlášeno do sítě mobilního operátora a v místě je dostatečný signál GSM. Krátkým pohasnutím hlásí LED slabší signál GSM. Blikáním : zobrazuje, že není přihlášeno do sítě mobilního operátora pro nedostatečný signál. Tato chyba může být způsobena také chybou SIM karty (jež je doprovázeno opakovaným x pípnutím), jejím nesprávným vložením, nesprávným vypnutím PINu. Pokud v místě je signál a SIM karta je správně nastavena, vypněte zařízení, vyjměte a opět vložte SIM kartu a opět zapněte zařízení. Blikáním :3 (svítí:nesvítí) hlásí, že běží ze záložního akumlátoru. Žlutá kontrolka OUT zobrazuje požadovaný stav topení (výstupu ). Svítí zapnuto, nesvítí vypnuto. Bliká 3:(poměr svítí : nesvítí), pokud je topení zapnuto, ale teplota je již dosažena, proto je výstup rozepnut. Bliká :3, pokud je topení vypnuto, ale teplota je nižší než nastavená teplota pro temperování a proto je výstup sepnut. Exeo RF Termostat Podrobný popis základní obsluhy termostatu naleznete v uživatelské příručce 5..2 Vstup do nabídky SETUP na termostatu Držením tlačítka SET déle než 3 sec se vstoupí do programovacího režimu SETUP. Krátkým stiskem SET pak volíte, menu P až P8 (viz. Tabulka ), číslo menu je zobrazováno dílkem bargrafu určeného pro přehledné zobrazení nastavení časových změn programovatelného režimu. Tlačítka + a - slouží pro změnu hodnot (nahoru a dolu), tlačítkem PRG pak vybíráte, kterou část právě nastavujete - zobrazováno blikáním. Pro uložení nastavených změn podržte tlačítko SET - termostat přejde do provozního režimu. SETUP je rovněž ukončen automaticky po 2 sec - pak nejsou provedené změněny uloženy. Tabulka - Setup termostatu menu popis menu poznámka P nastavení času Dokud není bezdrátový modul přiřazen nebo GSM Exeo není zapnuto, tak nastavení není možné. P2 P3 P4 P5 P6 nastavení datumu (den, měsíc a rok) korekce teploměru a servisní informace režim pro přiřazení termostatu ke GSM nastavení komfortní teploty - sluníčko nastavení úsporné teploty - měsíček slouží pro pravidelné odesílání kontrolní SMS se stavem topení každého. v měsíci, případně SMS s kreditem viz Y 92 a pro automatický výpočet dne v týdnu. Zde nastavte hodnotu pro případnou korekci měření teploty. Pokud zařízení ukazuje například o 2 stupně více než je teplota skutečná, nastavte zde -2 a naopak. V tomto SETu jsou již zařízení spárována, není nutno párovat. Více informací viz odstavec 5..3 Tato teplota je pak volena časovými programy (viz. P8) a při přepnutí do režimu párty. Tato teplota je pak volena časovými programy (viz. P8) a při přepnutí do režimu manuál P7 Časovač párty Pt Zde nastavte čas v hodinách, po kterém dojde k automatickému přepnutí z režimu párty do režimu program. Nastavíte-li, dojde k přepnutí se změnou prvního časového programu menu popis menu poznámka P8 Programování časových zón Více informací pod tabulkou ** **Termostatu je možné na každý den v týdnu přiřadit až 8 časových zón, pro každý den odlišných. Časovou zónou se rozumí interval, jehož začátek je udán nastaveným časem v časové zóně, konec je dán začátkem další časové zóny. Nastavení časových zón Tlačítko PRG dokola posouvá mezi nastavením dnů v týdnu, hodinami, minutami a jednotlivými časovými změnami - zóny. Časovou zónou nazýváme časový úsek ve kterém má být zvolena komfortní nebo úsporná teplota. Časových zón může být na každý den až 8, tedy 8 změn.. Vyberete + - den (bliká MON-SUN), který chcete programovat 2. Nastavte jednotlivé začátky časových zón (stiskem tlačítka PRG postupně zobrazujete jednotlivé zóny - hodiny - minuty - nastavovaný údaj bliká). Symbol sluníčko/měsíček udává na jakou teplotu bude daná zóna přepínat (sluníčko - komfortní dle P5, měsíček - úsporná dle P6). Pro zrušení zóny zvolte pomlčky (nastavte více než 23h, objeví se pomlčky a tím jsou zrušeny všechny další zóny v nastavovaném dni). Po zobrazení-nastavení poslední zóny v daném dnu je možné přejít na další den viz bod. Pro uložení nastavených změn podržte tlačítko SET - změny se uloží a termostat přejde do provozního režimu. Poznámka: V půlnoci dojde vždy k přepnutí na úspornou teplotu, ať poslední zóna minulého dne byla jakákoli. Je-li tento jev nežádoucí použijte zónu s časem : Spárování GSM Exeo s bezdrátovým příslušenstvím - termostatem Zde je uveden postup párování termostatu (podrobný popis párování s dalším příslušenstvím naleznete vždy v návodu k danému příslušenství, seznam podporovaného příslušenství dle verze firmware naleznete na gsmexeo.cz nebo kontaktujte technickou podporu). Pro spárování je třeba na GSM Exeo vstoupit do režimu SETUP držením tlačítek a 2 - potvrzeno trojím pípnutím, na termostatu vstupte do SetUp položka P4. Při správné komunikaci začne termostat pípat. Tím GSM Exeo najde moduly, se kterými má komunikovat. Při párovaní zařízení mějte na paměti, že režim SETUP je po minutě automaticky opuštěn. Zelená LED Power/Signál na GSM Exeo v přiřazovacím režimu vyblikává všechna přiřazená čísla modulů jež GSM Exeo zná (to ještě nemusí znamenat, že právě komunikují) a se kterými očekává komunikaci. Termostat má adresu číslo, takže blikne jedenkrát Tovární nastavení: Aby přístroj mohl správně fungovat a bylo možné jej otestovat, má všechny parametry přednastaveny z výroby. Jejich hodnoty naleznete v tabulce 2 a v tabulce odstavec 6.2. Obnovení továrního nastavení naleznete v odstavci 6.3. Tabulka 2 - Tovární nastavení časových zón termostatu Po-Pá So-Ne Zóna Začíná v Teplota Zóna Začíná v Teplota 6: C (2) 6: C (2) 2 8:3 U (8) 2 23: U (8) 3 6: C (2) C - komfortní teplota - sluníčko 4 23: U (8) U - úsporná teplota - měsíček 5.2 Dálkové ovládání topení, teploty a vyžádání stavové SMS: Nezaměňujte prosím programovací SMS zprávu typu 4444 Y 4,xxxxxxxx, se zprávami ovládacími! Ovládání probíhá vždy jednoduchými povely bez přítomnosti hesla! (viz. tabulka 3) Veškeré příklady zde uvedeny platí při zachování továrního naprogramování! Povely lze přenastavit dle vašich představ dle odstavce 6. Více informací naleznete v oddělené uživatelské příručce Ovládání topení SMS Ovládání topení probíhá jednoduchými povely SMS. Z výroby nastaveno zatop, netop, zatopprogram, zatopparty (viz. tabulka 3), povely je možné libovolně změnit (viz. odstavec 6). Malá velká písmena nejsou sledována, nepoužívejte české znaky! Povely je možné v jedné SMS kombinovat. Například zatop dum - zapne topení a odpoví stav zpět. TIP pro vás: Doplní-li se jeden ze zapínacích povelů velkým T a celočíselnou teplotou ve stupních, dojde k přenastavení teploty, na kterou se má topit Příklad: zašlete SMS: zatopt25 - zapne se topení do režimu manual a bude se topit na teplotu 25 stupňů. Mějte na paměti, že reakce termostatu oproti odeslání SMS, může vhledem k jeho bateriovému napájení být až minutu. Doplní-li se zapínací povel velkým H (jako Hodiny) a číslem dojde k automatickému vypnutí výstupu po uvedeném čase. Příklad: zašlete SMS: zatoph24 - zapne se topení do režimu manual a po 24 hodinách dojde k vypnutí topení. Číslo může nabývat hodnot -255 hodin Vyžádání stavu topení a teploty pomocí SMS Povelem dum (viz. Y 66) lze vyžádat SMS se stavem zařízení. V odpovědi bude stav a režim topení, informace na jakou teplotu se právě topí (za tímto údajem je za

8 Tabulka 3 - souhrn režimů (platí v případě povolení programovatelného termostatu Y 23) Režim Zobrazení na LCD O v l á d á n í n a Ovládání SMS Ovládání topení termostatu (Povely platí pro voláním tovární nastavení) PROGRAM/ ZAPNUTO Musí být povoleno Y 23 MANUAL/ ZAPNUTO PARTY/ ZAPNUTO Musí být povoleno Y 23 VYPNUTO/ TEMPEROVÁNÍ PROGRAMMABLE svítí,bliká při jednorázové změně teploty. Ikona topení svítí* Ikona topení svítí* COMFORT MODE svítí Ikona topení svítí* Nápis OFF zobrazen Bliká měsíček pokud povoleno temperování Stisk MODE** Stisk MODE** dlouhý stisk MODE Stisk MODE** ZATOPPROGRAM Lze přeprogramovat parametrem Y 3 ZATOP Lze přeprogramovat parametrem Y 4 ZATOPPARTY Lze přeprogramovat parametrem Y 5 NETOP Lze přeprogramovat parametrem Y 6 podmenu 2 od sw verze.32 podmenu podmenu 3 podmenu Automatika běží program časových zon Není automaticky ukončeno! po čase viz. P7 přepne do PROGRAM Poznámka Teploty voleny dle nastavení programu viz. P8. Zvolená teplota je indikována měsíčekúsporná, sluníčko-komfortní. Jednorázově změněná teplota bude automaticky přenastavena při změně na další zónu. *** Přepnutí nastaví úspornou teplotu viz. P6 Vhodné jak pro krátkodobé snížení teploty, tak v případě odjezdu na dovolenou. *** Přepnutí nastaví komfortní teplotu viz. P5 Vhodné pro okamžité zvýšení teploty, kdy režim program volí úspornou teplotu. *** --- Temperování v režimu vypnuto musí být povoleno parametrem Y 22 * Pokud bliká je již dosažena požadovaná teplota **MODE postupně přepíná PROGRAM/MANUAL/OFF. ***V tomto režimu je možné kdykoli změnit jednorárově teplotu šipkami nahoru a dolů. Podobně lze změnit teplotu dálkově doplněním jednoho z SMS zapínacích povelů o Txx (xx=teplota, viz odstavec 5.2.). Tip: Všechny zapínací povely provedou přenastavení teploty - Správným zvolením režimu PROGRAM, PARTY, MANUAL, provedete změnu požadované teploty (viz. poznámka v tabulce). Pro změnu teploty na jiné hodnoty než je komfortní nebo úsporná (viz. tabulka ), čtěte ** viz. výše. Tip2: Pro víkendové domy je možné rovněž použít myšlenku viz. předchozí tip. Pro objekty, kde chcete většinu času topit minimálně či vůbec, zvolte při odjezdu VYPNUTO/TEMPEROVÁNÍ (temperování viz. parametr Y 22 nechat třeba na 5 stupňů), před příjezdem jednu z možností ZAPNUTO dle potřeby. Tip3: Na SMS povel dum (viz ) zařízení odpoví přehlednou SMS se stavem topení, režimem, právě zvolenou teplotou, teplotou v domě apod. lomítkem uveden skutečný stav výstupu pro topení /), intenzita signál GSM v hodnotách -3, teplota ve o C v objektu, natopené hodiny, případná chyba komunikace s bezdrátovými moduly (KO modul je chyba termostatu), chyba baterie případného bezdrátového modulu (BAT modul je slabá bat v termostatu), atd. Vzhledem k získání některých informací z termostatu může být odpověď až o min zpožděná.tato SMS je rovněž zasílána automaticky každého. v měsící ve 2h viz odstavec 7.4. Příklad: zašlete SMS: dum (platí pro tovární nastavení parametru Y 66) Ovládání topení a vyžádání stavu topení a teploty DTMF - zavoláním Po zavolání do GSM Exeo budete po vyzvednutí vyzváni k vložení hesla (továrně 4444), potvďte jej křížkem. Pak následuje nápověda, tu je možné zopakovat stisknutím křížku. Pak už obsluha probíhá podobně, jako jste zvyklí třeba při komunikaci s automatickým komunikátorem mobilního operátora. Po vložení hesla nabídka obsahuje následující možnosti. Nabídka (v případě ext modulů je nabídka automaticky rozšířena): 5 ovládání topení 6 vyžádání stavu zařízení a teploty v místnosti 7 vyžádání kreditu (pokud je použita předplacená SIM karta) 8 vyžádání příkladné programovací SMS Programování 5.3 Popis hlášení systému pípáním GSM Exeo pípáním hlásí následující stavy: Po zapnutí zařízení signalizuje 3x pípnutím, po chvilce x pípnutím správnou funkci Pípá neustále - čeká na vložení pinu z termostatu Opakovaně x pípne - chyba SIM karty, nesprávně vypnutý pin apod. Při snaze odeslat SMS 5x pípne - SMS nelze odeslat, zřejmě není kredit na SIMkartě Každou minutu 3x pípne - chyba komunikace s ext. moduly-termostatem (viz ) Při programování 3x pípne pro OK, x pípne pokud byl některý parametr chybně Nahodile pípne 8x pokud SMS byla delší 32 znaků a neobsahovala heslo-v případě programování obsahovala chybné heslo (v běžném případě přišla reklamní SMS apod.) Pípá nepřetržitě cca minutu - dojde k automatickému vypnutí některého z výstupů 6. Programování - tato část návodu je jen pro odborníky! 6. Možnosti programování Veškeré informace zde uvedené slouží pro programování, nikoli ovládání či běžnému používání. Zařízení je továrně nastaveno tak, aby nebylo třeba pro většinu funkcí nic programovat. Tato část návodu je jen pro odborníky! Zařízení je vybaveno spoustou velmi zajímavých a užitečných funkcí. Chcete-li od zařízení více, čtěte pozorně následující řádky. Doporučujeme stáhnout na www. gsmexeo.cz dodatek k návodu pro GSM EXEO, kde naleznete všechny parametry, případně se nebojte kontaktovat naši technickou podporu. Nově je možno pro dálkové programování využít přehledného konfiguračního portálu. Přihlaste se na: konfigurace.gsmexeo.cz nebo na gsmexeo.cz tlačítko konfigurátor Programování je dále možné pomocí SMS nebo voláním s DTMF volbou. Pro programování SMS doporučujeme vyžádat zavoláním do GSM Exeo příkladnou SMS pro programování a pak použít tabulku v odstavci 6.2. Po zavolání do GSM Exeo vložte heslo a stiskněte #. Heslo je továrně Pak volbou 8 vyžádejte příkladnou SMS zprávu pro programování. Ta vám bude po ukončení hovoru doručena. Programování pomocí SMS: Programovací zpráva musí vždy začínat čtyřmístným heslem (z výroby je nastaveno 4444), pak je velké Y mezera číslo parametru čárka a hodnota, již chceme nastavit, a ukončení čárkou. Parametrů může být v jedné SMS zprávě více a mohou být řazeny libovolně, zpráva smí mít maximálně 6 znaků, nepoužívejte složené zprávy ani české znaky, jež umí dnešní mobilní telefony! Pro vyžádání SMS s naprogramovanými parametry použijte parametr Y 99, (viz. odstavec 6.2). Příklad : Programovací SMS pro změnu povelu pro zaslání stavu topení a teploty na povel DOMECEK 4444Y 66,DOMECEK, (viz. odstavec 6.2, parametr Y 66) Příklad 2: Programovací SMS pro změnu teploty temperování na 7 stupňů 4444Y 22,7, (viz. odstavec 6.2, parametr Y 22) Příklad 3: Znázorňuje použití více parametrů v jedné SMS 4444Y 66,DOMECEK,Y 22,7, Vždy je nutné dodržet syntaxi: heslo na začátku SMS, velké Y mezera číslo parametru čárka hodnota jež chceme nastavit a uzavřít čárkou. Potvrzení správnosti programovací SMS pípnutím: Správné heslo, všechny parametry bez chyby - pípne 3x Správné heslo, v některém z parametrů byla chyba či neexistuje - pípne x Špatné heslo - nepípne vůbec Programování pomocí DTMF volby a hlasové navigace: Programovat je možné po zavolání, vložení hesla a zvolení nuly. Pak pokračujte dle hlasové navigace. Správné nastavení parametru je navíc doprovázeno trojím pípnutím GSM Exeo. Takto není možné programovat některé parametry. 6.2 Tabulka programovacích parametrů: Dodržujte syntaxi viz odstavec 6.. číslo popis parametru tovární hodnota Y změna hesla systému (vždy 4 znaky) 4444 Parametry pro definici ovládání režimů topení (ovládá výstup jemuž je přiřazena ikona topení) Y 3 povel pro zapnutí/přepnutí topení do režimu program ZATOPPROGRAM Y 4 povel pro zapnutí/přepnutí topení do režimu manual ZATOP Y 5 povel pro zapnutí/přepnutí topení do režimu party ZATOPPARTY Y 6 povel pro vypnutí topení NETOP Obecné parametry Y 6 Poslat SMS se stavem při změně výstupu povelovou SMS ANO, NE (odešle na číslo, z něhož požadavek přišel) Y 63 Poslat SMS se stavem při změně výstupu DTMF ANO, NE (Pošle na číslo, z nějž bylo DTMF ovládáno) Y 64 Poslat SMS se stavem při jakékoli změně stavu topení. Zašle na číslo viz Y NE,... změna dálkově, 2... změna dálkově nebo místními tlačítky.platí od sw v.32+

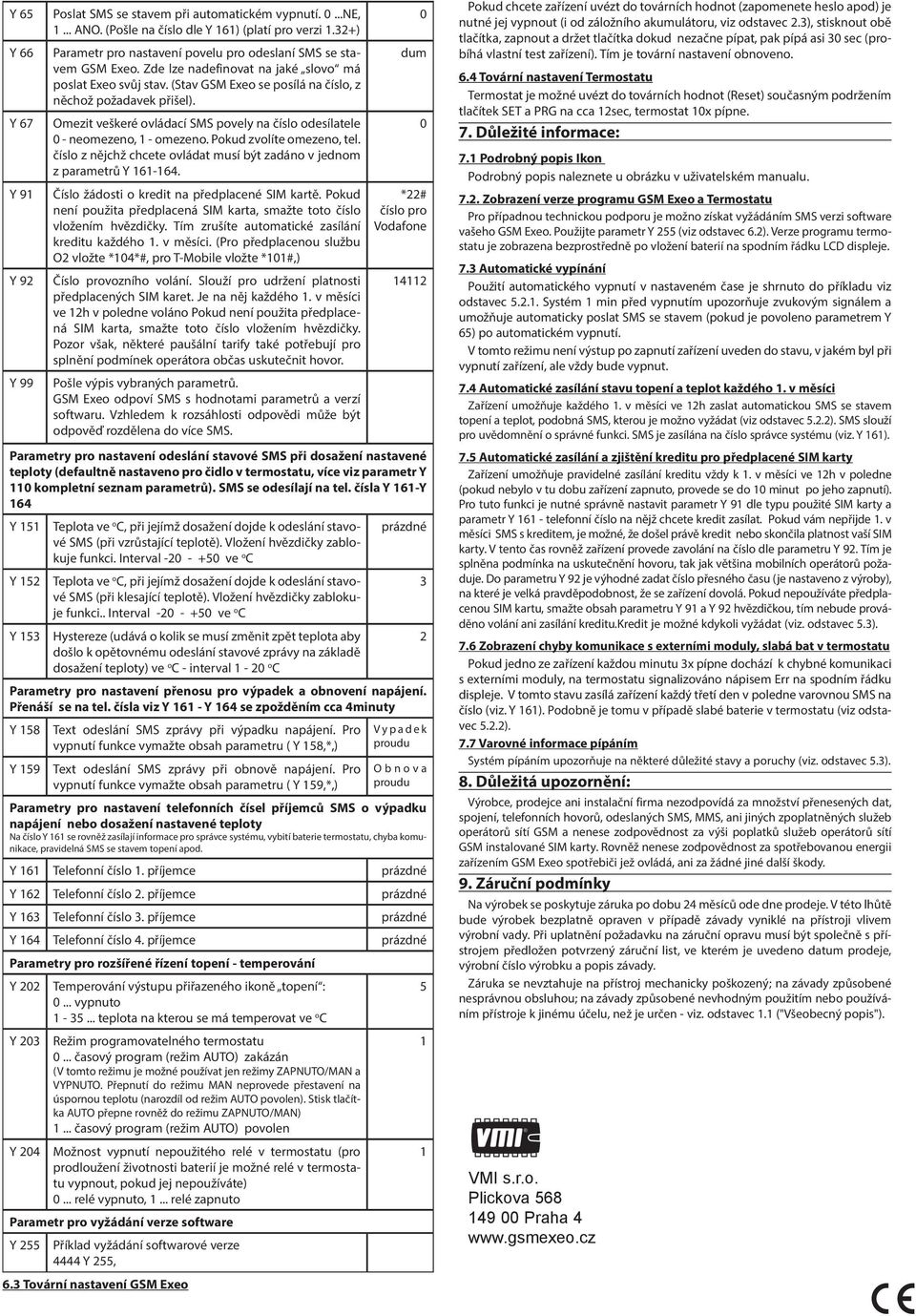

9 Y 65 Y 66 Y 67 Y 9 Y 92 Y 99 Poslat SMS se stavem při automatickém vypnutí....ne,... ANO. (Pošle na číslo dle Y 6) (platí pro verzi.32+) Parametr pro nastavení povelu pro odeslaní SMS se stavem GSM Exeo. Zde lze nadefinovat na jaké slovo má poslat Exeo svůj stav. (Stav GSM Exeo se posílá na číslo, z něchož požadavek přišel). Omezit veškeré ovládací SMS povely na číslo odesílatele - neomezeno, - omezeno. Pokud zvolíte omezeno, tel. číslo z nějchž chcete ovládat musí být zadáno v jednom z parametrů Y Číslo žádosti o kredit na předplacené SIM kartě. Pokud není použita předplacená SIM karta, smažte toto číslo vložením hvězdičky. Tím zrušíte automatické zasílání kreditu každého. v měsíci. (Pro předplacenou službu O2 vložte *4*#, pro T-Mobile vložte *#,) Číslo provozního volání. Slouží pro udržení platnosti předplacených SIM karet. Je na něj každého. v měsíci ve 2h v poledne voláno Pokud není použita předplacená SIM karta, smažte toto číslo vložením hvězdičky. Pozor však, některé paušální tarify také potřebují pro splnění podmínek operátora občas uskutečnit hovor. Pošle výpis vybraných parametrů. GSM Exeo odpoví SMS s hodnotami parametrů a verzí softwaru. Vzhledem k rozsáhlosti odpovědi může být odpověď rozdělena do více SMS. dum *22# číslo pro Vodafone 42 Parametry pro nastavení odeslání stavové SMS při dosažení nastavené teploty (defaultně nastaveno pro čidlo v termostatu, více viz parametr Y kompletní seznam parametrů). SMS se odesílají na tel. čísla Y 6-Y 64 Y 5 Teplota ve o C, při jejímž dosažení dojde k odeslání stavové prázdné SMS (při vzrůstající teplotě). Vložení hvězdičky zablo- kuje funkci. Interval ve o C Y 52 Teplota ve o C, při jejímž dosažení dojde k odeslání stavové 3 SMS (při klesající teplotě). Vložení hvězdičky zabloku- je funkci.. Interval ve o C Y 53 Hystereze (udává o kolik se musí změnit zpět teplota aby 2 došlo k opětovnému odeslání stavové zprávy na základě dosažení teploty) ve o C - interval - 2 o C Parametry pro nastavení přenosu pro výpadek a obnovení napájení. Přenáší se na tel. čísla viz Y 6 - Y 64 se zpožděním cca 4minuty Y 58 Y 59 Text odeslání SMS zprávy při výpadku napájení. Pro vypnutí funkce vymažte obsah parametru ( Y 58,*,) Text odeslání SMS zprávy při obnově napájení. Pro vypnutí funkce vymažte obsah parametru ( Y 59,*,) Vypadek proudu Obnova proudu Parametry pro nastavení telefonních čísel příjemců SMS o výpadku napájení nebo dosažení nastavené teploty Na číslo Y 6 se rovněž zasílají informace pro správce systému, vybití baterie termostatu, chyba komunikace, pravidelná SMS se stavem topení apod. Y 6 Telefonní číslo. příjemce prázdné Y 62 Telefonní číslo 2. příjemce prázdné Y 63 Telefonní číslo 3. příjemce prázdné Y 64 Telefonní číslo 4. příjemce prázdné Parametry pro rozšířené řízení topení - temperování Y 22 Temperování výstupu přiřazeného ikoně topení : 5... vypnuto teplota na kterou se má temperovat ve o C Y 23 Režim programovatelného termostatu... časový program (režim AUTO) zakázán (V tomto režimu je možné používat jen režimy ZAPNUTO/MAN a VYPNUTO. Přepnutí do režimu MAN neprovede přestavení na úspornou teplotu (narozdíl od režim AUTO povolen). Stisk tlačítka AUTO přepne rovněž do režimu ZAPNUTO/MAN)... časový program (režim AUTO) povolen Y 24 Možnost vypnutí nepoužitého relé v termostatu (pro prodloužení životnosti baterií je možné relé v termostatu vypnout, pokud jej nepoužíváte)... relé vypnuto,... relé zapnuto Parametr pro vyžádání verze software Y 255 Příklad vyžádání softwarové verze 4444 Y 255, 6.3 Tovární nastavení GSM Exeo Pokud chcete zařízení uvézt do továrních hodnot (zapomenete heslo apod) je nutné jej vypnout (i od záložního akumulátoru, viz odstavec 2.3), stisknout obě tlačítka, zapnout a držet tlačítka dokud nezačne pípat, pak pípá asi 3 sec (probíhá vlastní test zařízení). Tím je tovární nastavení obnoveno. 6.4 Tovární nastavení Termostatu Termostat je možné uvézt do továrních hodnot (Reset) současným podržením tlačítek SET a PRG na cca 2sec, termostat x pípne. 7. Důležité informace: 7. Podrobný popis Ikon Podrobný popis naleznete u obrázku v uživatelském manualu Zobrazení verze programu GSM Exeo a Termostatu Pro případnou technickou podporu je možno získat vyžádáním SMS verzi software vašeho GSM Exeo. Použijte parametr Y 255 (viz odstavec 6.2). Verze programu termostatu je zobrazena bezprostředně po vložení baterií na spodním řádku LCD displeje. 7.3 Automatické vypínání Použití automatického vypnutí v nastaveném čase je shrnuto do příkladu viz odstavec Systém min před vypnutím upozorňuje zvukovým signálem a umožňuje automaticky poslat SMS se stavem (pokud je povoleno parametrem Y 65) po automatickém vypnutí. V tomto režimu není výstup po zapnutí zařízení uveden do stavu, v jakém byl při vypnutí zařízení, ale vždy bude vypnut. 7.4 Automatické zasílání stavu topení a teplot každého. v měsíci Zařízení umožňuje každého. v měsíci ve 2h zaslat automatickou SMS se stavem topení a teplot, podobná SMS, kterou je možno vyžádat (viz odstavec 5.2.2). SMS slouží pro uvědomnění o správné funkci. SMS je zasílána na číslo správce systému (viz. Y 6). 7.5 Automatické zasílání a zjištění kreditu pro předplacené SIM karty Zařízení umožňuje pravidelné zasílání kreditu vždy k. v měsíci ve 2h v poledne (pokud nebylo v tu dobu zařízení zapnuto, provede se do minut po jeho zapnutí). Pro tuto funkci je nutné správně nastavit parametr Y 9 dle typu použité SIM karty a parametr Y 6 - telefonní číslo na nějž chcete kredit zasílat. Pokud vám nepřijde. v měsíci SMS s kreditem, je možné, že došel právě kredit nebo skončila platnost vaší SIM karty. V tento čas rovněž zařízení provede zavolání na číslo dle parametru Y 92. Tím je splněna podmínka na uskutečnění hovoru, tak jak většina mobilních operátorů požaduje. Do parametru Y 92 je výhodné zadat číslo přesného času (je nastaveno z výroby), na které je velká pravděpodobnost, že se zařízení dovolá. Pokud nepoužíváte předplacenou SIM kartu, smažte obsah parametru Y 9 a Y 92 hvězdičkou, tím nebude prováděno volání ani zasílání kreditu.kredit je možné kdykoli vyžádat (viz. odstavec 5.3). 7.6 Zobrazení chyby komunikace s externími moduly, slabá bat v termostatu Pokud jedno ze zařízení každou minutu 3x pípne dochází k chybné komunikaci s externími moduly, na termostatu signalizováno nápisem Err na spodním řádku displeje. V tomto stavu zasílá zařízení každý třetí den v poledne varovnou SMS na číslo (viz. Y 6). Podobně je tomu v případě slabé baterie v termostatu (viz odstavec 5.2.2). 7.7 Varovné informace pípáním Systém pípáním upozorňuje na některé důležité stavy a poruchy (viz. odstavec 5.3). 8. Důležitá upozornění: Výrobce, prodejce ani instalační firma nezodpovídá za množství přenesených dat, spojení, telefonních hovorů, odeslaných SMS, MMS, ani jiných zpoplatněných služeb operátorů sítí GSM a nenese zodpovědnost za výši poplatků služeb operátorů sítí GSM instalované SIM karty. Rovněž nenese zodpovědnost za spotřebovanou energii zařízením GSM Exeo spotřebiči jež ovládá, ani za žádné jiné další škody. 9. Záruční podmínky Na výrobek se poskytuje záruka po dobu 24 měsíců ode dne prodeje. V této lhůtě bude výrobek bezplatně opraven v případě závady vyniklé na přístroji vlivem výrobní vady. Při uplatnění požadavku na záruční opravu musí být společně s přístrojem předložen potvrzený záruční list, ve kterém je uvedeno datum prodeje, výrobní číslo výrobku a popis závady. Záruka se nevztahuje na přístroj mechanicky poškozený; na závady způsobené nesprávnou obsluhou; na závady způsobené nevhodným použitím nebo používáním přístroje k jinému účelu, než je určen - viz. odstavec. ("Všeobecný popis"). VMI s.r.o. Plickova Praha 4

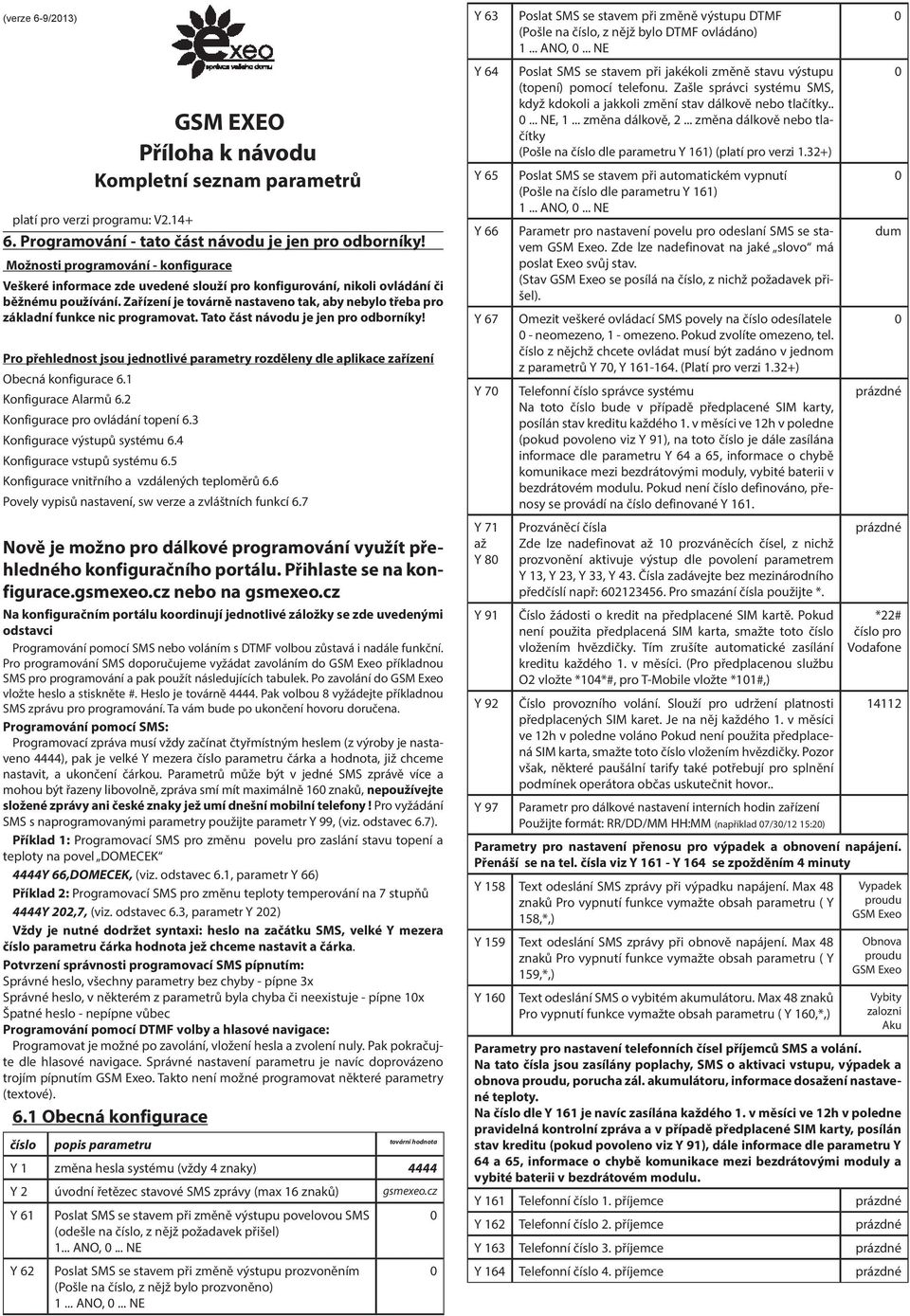

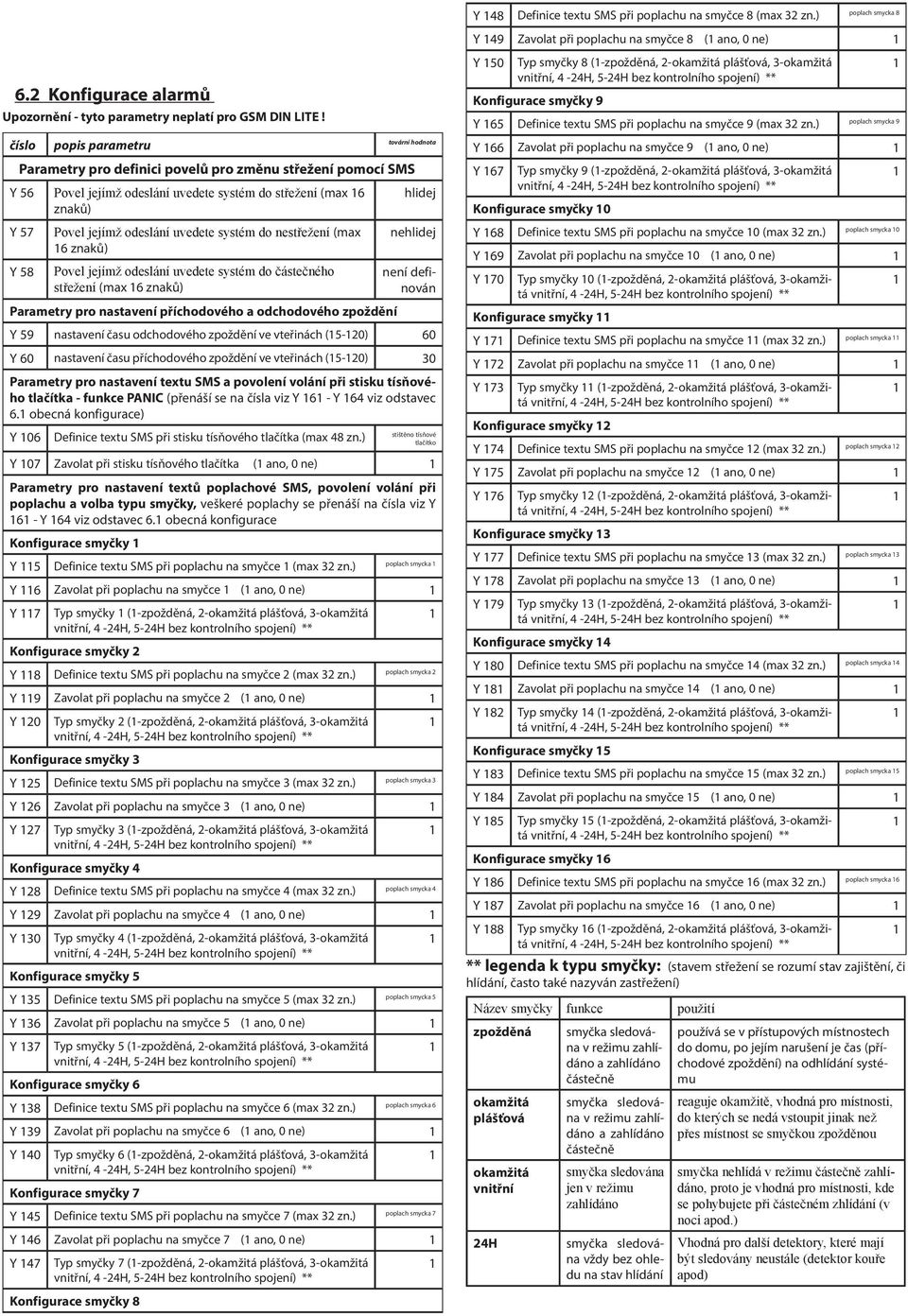

10 (verze 6-9/23) GSM EXEO Příloha k návodu Kompletní seznam parametrů platí pro verzi programu: V Programování - tato část návodu je jen pro odborníky! Možnosti programování - konfigurace Veškeré informace zde uvedené slouží pro konfigurování, nikoli ovládání či běžnému používání. Zařízení je továrně nastaveno tak, aby nebylo třeba pro základní funkce nic programovat. Tato část návodu je jen pro odborníky! Pro přehlednost jsou jednotlivé parametry rozděleny dle aplikace zařízení Obecná konfigurace 6. Konfigurace Alarmů 6.2 Konfigurace pro ovládání topení 6.3 Konfigurace výstupů systému 6.4 Konfigurace vstupů systému 6.5 Konfigurace vnitřního a vzdálených teploměrů 6.6 Povely vypisů nastavení, sw verze a zvláštních funkcí 6.7 Nově je možno pro dálkové programování využít přehledného konfiguračního portálu. Přihlaste se na konfigurace.gsmexeo.cz nebo na gsmexeo.cz Na konfiguračním portálu koordinují jednotlivé záložky se zde uvedenými odstavci Programování pomocí SMS nebo voláním s DTMF volbou zůstavá i nadále funkční. Pro programování SMS doporučujeme vyžádat zavoláním do GSM Exeo příkladnou SMS pro programování a pak použít následujících tabulek. Po zavolání do GSM Exeo vložte heslo a stiskněte #. Heslo je továrně Pak volbou 8 vyžádejte příkladnou SMS zprávu pro programování. Ta vám bude po ukončení hovoru doručena. Programování pomocí SMS: Programovací zpráva musí vždy začínat čtyřmístným heslem (z výroby je nastaveno 4444), pak je velké Y mezera číslo parametru čárka a hodnota, již chceme nastavit, a ukončení čárkou. Parametrů může být v jedné SMS zprávě více a mohou být řazeny libovolně, zpráva smí mít maximálně 6 znaků, nepoužívejte složené zprávy ani české znaky jež umí dnešní mobilní telefony! Pro vyžádání SMS s naprogramovanými parametry použijte parametr Y 99, (viz. odstavec 6.7). Příklad : Programovací SMS pro změnu povelu pro zaslání stavu topení a teploty na povel DOMECEK 4444Y 66,DOMECEK, (viz. odstavec 6., parametr Y 66) Příklad 2: Programovací SMS pro změnu teploty temperování na 7 stupňů 4444Y 22,7, (viz. odstavec 6.3, parametr Y 22) Vždy je nutné dodržet syntaxi: heslo na začátku SMS, velké Y mezera číslo parametru čárka hodnota jež chceme nastavit a čárka. Potvrzení správnosti programovací SMS pípnutím: Správné heslo, všechny parametry bez chyby - pípne 3x Správné heslo, v některém z parametrů byla chyba či neexistuje - pípne x Špatné heslo - nepípne vůbec Programování pomocí DTMF volby a hlasové navigace: Programovat je možné po zavolání, vložení hesla a zvolení nuly. Pak pokračujte dle hlasové navigace. Správné nastavení parametru je navíc doprovázeno trojím pípnutím GSM Exeo. Takto není možné programovat některé parametry (textové). 6. Obecná konfigurace číslo popis parametru tovární hodnota Y změna hesla systému (vždy 4 znaky) 4444 Y 2 úvodní řetězec stavové SMS zprávy (max 6 znaků) gsmexeo.cz Y 6 Poslat SMS se stavem při změně výstupu povelovou SMS (odešle na číslo, z nějž požadavek přišel)... ANO,... NE Y 62 Poslat SMS se stavem při změně výstupu prozvoněním (Pošle na číslo, z nějž bylo prozvoněno)... ANO,... NE Y 63 Y 64 Y 65 Y 66 Y 67 Y 7 Y 7 až Y 8 Y 9 Y 92 Poslat SMS se stavem při změně výstupu DTMF (Pošle na číslo, z nějž bylo DTMF ovládáno)... ANO,... NE Poslat SMS se stavem při jakékoli změně stavu výstupu (topení) pomocí telefonu. Zašle správci systému SMS, když kdokoli a jakkoli změní stav dálkově nebo tlačítky..... NE,... změna dálkově, 2... změna dálkově nebo tlačítky (Pošle na číslo dle parametru Y 6) (platí pro verzi.32+) Poslat SMS se stavem při automatickém vypnutí (Pošle na číslo dle parametru Y 6)... ANO,... NE Parametr pro nastavení povelu pro odeslaní SMS se stavem GSM Exeo. Zde lze nadefinovat na jaké slovo má poslat Exeo svůj stav. (Stav GSM Exeo se posílá na číslo, z nichž požadavek přišel). Omezit veškeré ovládací SMS povely na číslo odesílatele - neomezeno, - omezeno. Pokud zvolíte omezeno, tel. číslo z nějchž chcete ovládat musí být zadáno v jednom z parametrů Y 7, Y (Platí pro verzi.32+) Telefonní číslo správce systému Na toto číslo bude v případě předplacené SIM karty, posílán stav kreditu každého. v měsíci ve 2h v poledne (pokud povoleno viz Y 9), na toto číslo je dále zasílána informace dle parametru Y 64 a 65, informace o chybě komunikace mezi bezdrátovými moduly, vybité baterii v bezdrátovém modulu. Pokud není číslo definováno, přenosy se provádí na číslo definované Y 6. Prozváněcí čísla Zde lze nadefinovat až prozváněcích čísel, z nichž prozvonění aktivuje výstup dle povolení parametrem Y 3, Y 23, Y 33, Y 43. Čísla zadávejte bez mezinárodního předčíslí např: Pro smazání čísla použijte *. Číslo žádosti o kredit na předplacené SIM kartě. Pokud není použita předplacená SIM karta, smažte toto číslo vložením hvězdičky. Tím zrušíte automatické zasílání kreditu každého. v měsíci. (Pro předplacenou službu O2 vložte *4*#, pro T-Mobile vložte *#,) Číslo provozního volání. Slouží pro udržení platnosti předplacených SIM karet. Je na něj každého. v měsíci ve 2h v poledne voláno Pokud není použita předplacená SIM karta, smažte toto číslo vložením hvězdičky. Pozor však, některé paušální tarify také potřebují pro splnění podmínek operátora občas uskutečnit hovor.. dum prázdné prázdné *22# číslo pro Vodafone 42 Y 97 Parametr pro dálkové nastavení interních hodin zařízení Použijte formát: RR/DD/MM HH:MM (například 7/3/2 5:2) Parametry pro nastavení přenosu pro výpadek a obnovení napájení. Přenáší se na tel. čísla viz Y 6 - Y 64 se zpožděním 4 minuty Y 58 Text odeslání SMS zprávy při výpadku napájení. Max 48 znaků Pro vypnutí funkce vymažte obsah parametru ( Y 58,*,) Y 59 Text odeslání SMS zprávy při obnově napájení. Max 48 znaků Pro vypnutí funkce vymažte obsah parametru ( Y 59,*,) Y 6 Text odeslání SMS o vybitém akumulátoru. Max 48 znaků Pro vypnutí funkce vymažte obsah parametru ( Y 6,*,) Vypadek proudu GSM Exeo Obnova proudu GSM Exeo Vybity zalozni Aku Parametry pro nastavení telefonních čísel příjemců SMS a volání. Na tato čísla jsou zasílány poplachy, SMS o aktivaci vstupu, výpadek a obnova proudu, porucha zál. akumulátoru, informace dosažení nastavené teploty. Na číslo dle Y 6 je navíc zasílána každého. v měsíci ve 2h v poledne pravidelná kontrolní zpráva a v případě předplacené SIM karty, posílán stav kreditu (pokud povoleno viz Y 9), dále informace dle parametru Y 64 a 65, informace o chybě komunikace mezi bezdrátovými moduly a vybité baterii v bezdrátovém modulu. Y 6 Telefonní číslo. příjemce prázdné Y 62 Telefonní číslo 2. příjemce prázdné Y 63 Telefonní číslo 3. příjemce prázdné Y 64 Telefonní číslo 4. příjemce prázdné

11 poplach smycka 8 Y 48 Definice textu SMS při poplachu na smyčce 8 (max 32 zn.) Y 49 Zavolat při poplachu na smyčce 8 ( ano, ne) 6.2 Konfigurace alarmů Upozornění - tyto parametry neplatí pro GSM DIN LITE! číslo popis parametru tovární hodnota Parametry pro definici povelů pro změnu střežení pomocí SMS Y 56 Povel jejímž odeslání uvedete systém do střežení (max 6 znaků) Y 57 Y 58 Povel jejímž odeslání uvedete systém do nestřežení (max 6 znaků) Povel jejímž odeslání uvedete systém do částečného střežení (max 6 znaků) hlidej nehlidej není definován Parametry pro nastavení příchodového a odchodového zpoždění Y 59 nastavení času odchodového zpoždění ve vteřinách (5-2) 6 Y 6 nastavení času příchodového zpoždění ve vteřinách (5-2) 3 Parametry pro nastavení textu SMS a povolení volání při stisku tísňového tlačítka - funkce PANIC (přenáší se na čísla viz Y 6 - Y 64 viz odstavec 6. obecná konfigurace) Y 6 Definice textu SMS při stisku tísňového tlačítka (max 48 zn.) stištěno tísňové tlačítko Y 7 Zavolat při stisku tísňového tlačítka ( ano, ne) Parametry pro nastavení textů poplachové SMS, povolení volání při poplachu a volba typu smyčky, veškeré poplachy se přenáší na čísla viz Y 6 - Y 64 viz odstavec 6. obecná konfigurace Konfigurace smyčky Y 5 Definice textu SMS při poplachu na smyčce (max 32 zn.) poplach smycka Y 6 Zavolat při poplachu na smyčce ( ano, ne) Y 7 Typ smyčky (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 2 Y 8 Definice textu SMS při poplachu na smyčce 2 (max 32 zn.) poplach smycka 2 Y 9 Zavolat při poplachu na smyčce 2 ( ano, ne) Y 2 Typ smyčky 2 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 3 Y 25 Definice textu SMS při poplachu na smyčce 3 (max 32 zn.) poplach smycka 3 Y 26 Zavolat při poplachu na smyčce 3 ( ano, ne) Y 27 Typ smyčky 3 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 4 Y 28 Definice textu SMS při poplachu na smyčce 4 (max 32 zn.) poplach smycka 4 Y 29 Zavolat při poplachu na smyčce 4 ( ano, ne) Y 3 Typ smyčky 4 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 5 Y 35 Definice textu SMS při poplachu na smyčce 5 (max 32 zn.) poplach smycka 5 Y 36 Zavolat při poplachu na smyčce 5 ( ano, ne) Y 37 Typ smyčky 5 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 6 Y 38 Definice textu SMS při poplachu na smyčce 6 (max 32 zn.) poplach smycka 6 Y 39 Zavolat při poplachu na smyčce 6 ( ano, ne) Y 4 Typ smyčky 6 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 7 Y 45 Definice textu SMS při poplachu na smyčce 7 (max 32 zn.) poplach smycka 7 Y 46 Zavolat při poplachu na smyčce 7 ( ano, ne) Y 47 Typ smyčky 7 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Y 5 Typ smyčky 8 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 9 Y 65 Definice textu SMS při poplachu na smyčce 9 (max 32 zn.) poplach smycka 9 Y 66 Zavolat při poplachu na smyčce 9 ( ano, ne) Y 67 Typ smyčky 9 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky Y 68 Definice textu SMS při poplachu na smyčce (max 32 zn.) poplach smycka Y 69 Zavolat při poplachu na smyčce ( ano, ne) Y 7 Typ smyčky (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky Y 7 Definice textu SMS při poplachu na smyčce (max 32 zn.) poplach smycka Y 72 Zavolat při poplachu na smyčce ( ano, ne) Y 73 Typ smyčky (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 2 Y 74 Definice textu SMS při poplachu na smyčce 2 (max 32 zn.) poplach smycka 2 Y 75 Zavolat při poplachu na smyčce 2 ( ano, ne) Y 76 Typ smyčky 2 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 3 Y 77 Definice textu SMS při poplachu na smyčce 3 (max 32 zn.) poplach smycka 3 Y 78 Zavolat při poplachu na smyčce 3 ( ano, ne) Y 79 Typ smyčky 3 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 4 Y 8 Definice textu SMS při poplachu na smyčce 4 (max 32 zn.) poplach smycka 4 Y 8 Zavolat při poplachu na smyčce 4 ( ano, ne) Y 82 Typ smyčky 4 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 5 Y 83 Definice textu SMS při poplachu na smyčce 5 (max 32 zn.) poplach smycka 5 Y 84 Zavolat při poplachu na smyčce 5 ( ano, ne) Y 85 Typ smyčky 5 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá Konfigurace smyčky 6 Y 86 Definice textu SMS při poplachu na smyčce 6 (max 32 zn.) poplach smycka 6 Y 87 Zavolat při poplachu na smyčce 6 ( ano, ne) Y 88 Typ smyčky 6 (-zpožděná, 2-okamžitá plášťová, 3-okamžitá ** legenda k typu smyčky: (stavem střežení se rozumí stav zajištění, či hlídání, často také nazyván zastřežení) Název smyčky funkce použití zpožděná smyčka sledována v režimu zahlídáno a zahlídáno částečně používá se v přístupových místnostech do domu, po jejím narušení je čas (příchodové zpoždění) na odhlídání systému okamžitá plášťová okamžitá vnitřní 24H smyčka sledována v režimu zahlídáno a zahlídáno částečně smyčka sledována jen v režimu zahlídáno smyčka sledována vždy bez ohledu na stav hlídání reaguje okamžitě, vhodná pro místnosti, do kterých se nedá vstoupit jinak než přes místnost se smyčkou zpožděnou smyčka nehlídá v režimu částečně zahlídáno, proto je vhodná pro místnosti, kde se pohybujete při částečném zhlídání (v noci apod.) Vhodná pro další detektory, které mají být sledovány neustále (detektor kouře apod) Konfigurace smyčky 8

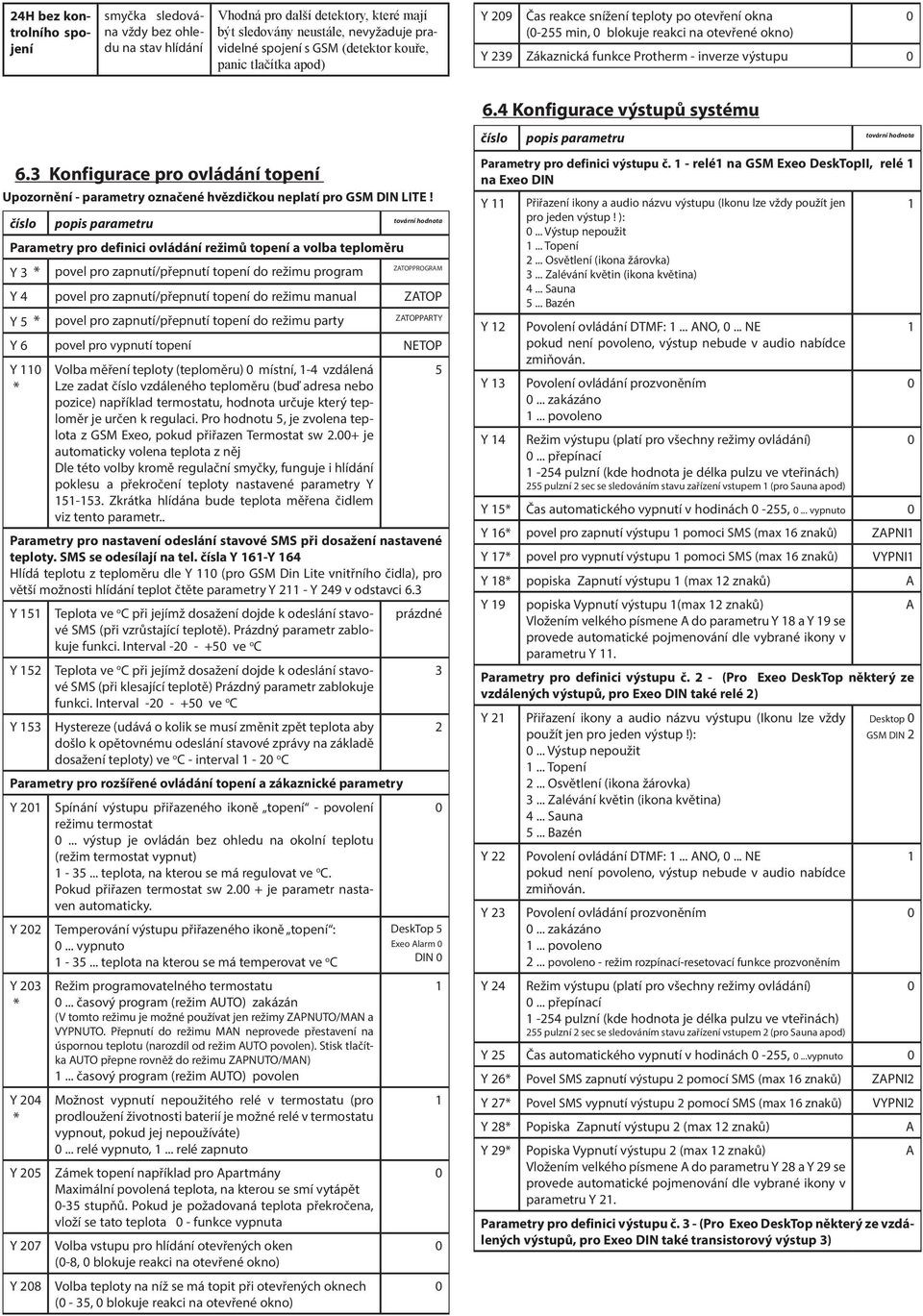

12 24H bez kontrolního spojení smyčka sledována vždy bez ohledu na stav hlídání Vhodná pro další detektory, které mají být sledovány neustále, nevyžaduje pravidelné spojení s GSM (detektor kouře, panic tlačítka apod) Y 29 Čas reakce snížení teploty po otevření okna (-255 min, blokuje reakci na otevřené okno) Y 239 Zákaznická funkce Protherm - inverze výstupu 6.4 Konfigurace výstupů systému číslo popis parametru tovární hodnota 6.3 Konfigurace pro ovládání topení Upozornění - parametry označené hvězdičkou neplatí pro GSM DIN LITE! číslo popis parametru tovární hodnota Parametry pro definici ovládání režimů topení a volba teploměru Y 3 * povel pro zapnutí/přepnutí topení do režimu program ZATOPPROGRAM Y 4 povel pro zapnutí/přepnutí topení do režimu manual ZATOP Y 5 * povel pro zapnutí/přepnutí topení do režimu party ZATOPPARTY Y 6 povel pro vypnutí topení NETOP Y Volba měření teploty (teploměru) místní, -4 vzdálená 5 * Lze zadat číslo vzdáleného teploměru (buď adresa nebo pozice) například termostatu, hodnota určuje který teploměr je určen k regulaci. Pro hodnotu 5, je zvolena teplota z GSM Exeo, pokud přiřazen Termostat sw 2.+ je automaticky volena teplota z něj Dle této volby kromě regulační smyčky, funguje i hlídání poklesu a překročení teploty nastavené parametry Y Zkrátka hlídána bude teplota měřena čidlem viz tento parametr.. Parametry pro nastavení odeslání stavové SMS při dosažení nastavené teploty. SMS se odesílají na tel. čísla Y 6-Y 64 Hlídá teplotu z teploměru dle Y (pro GSM Din Lite vnitřního čidla), pro větší možnosti hlídání teplot čtěte parametry Y 2 - Y 249 v odstavci 6.3 Y 5 Teplota ve o C při jejímž dosažení dojde k odeslání stavové prázdné SMS (při vzrůstající teplotě). Prázdný parametr zablo- kuje funkci. Interval ve o C Y 52 Teplota ve o C při jejímž dosažení dojde k odeslání stavové 3 SMS (při klesající teplotě) Prázdný parametr zablokuje funkci. Interval ve o C Y 53 Hystereze (udává o kolik se musí změnit zpět teplota aby 2 došlo k opětovnému odeslání stavové zprávy na základě dosažení teploty) ve o C - interval - 2 o C Parametry pro rozšířené ovládání topení a zákaznické parametry Y 2 Spínání výstupu přiřazeného ikoně topení - povolení režimu termostat... výstup je ovládán bez ohledu na okolní teplotu (režim termostat vypnut) teplota, na kterou se má regulovat ve o C. Pokud přiřazen termostat sw 2. + je parametr nastaven automaticky. Y 22 Y 23 * Y 24 * Y 25 Y 27 Y 28 Temperování výstupu přiřazeného ikoně topení :... vypnuto teplota na kterou se má temperovat ve o C Režim programovatelného termostatu... časový program (režim AUTO) zakázán (V tomto režimu je možné používat jen režimy ZAPNUTO/MAN a VYPNUTO. Přepnutí do režimu MAN neprovede přestavení na úspornou teplotu (narozdíl od režim AUTO povolen). Stisk tlačítka AUTO přepne rovněž do režimu ZAPNUTO/MAN)... časový program (režim AUTO) povolen Možnost vypnutí nepoužitého relé v termostatu (pro prodloužení životnosti baterií je možné relé v termostatu vypnout, pokud jej nepoužíváte)... relé vypnuto,... relé zapnuto Zámek topení například pro Apartmány Maximální povolená teplota, na kterou se smí vytápět -35 stupňů. Pokud je požadovaná teplota překročena, vloží se tato teplota - funkce vypnuta Volba vstupu pro hlídání otevřených oken (-8, blokuje reakci na otevřené okno) Volba teploty na níž se má topit při otevřených oknech ( - 35, blokuje reakci na otevřené okno) DeskTop 5 Exeo Alarm DIN Parametry pro definici výstupu č. - relé na GSM Exeo DeskTopII, relé na Exeo DIN Y Přiřazení ikony a audio názvu výstupu (Ikonu lze vždy použít jen pro jeden výstup! ):... Výstup nepoužit... Topení 2... Osvětlení (ikona žárovka) 3... Zalévání květin (ikona květina) 4... Sauna 5... Bazén Y 2 Povolení ovládání DTMF:... ANO,... NE pokud není povoleno, výstup nebude v audio nabídce zmiňován. Y 3 Povolení ovládání prozvoněním... zakázáno... povoleno Y 4 Režim výstupu (platí pro všechny režimy ovládání)... přepínací -254 pulzní (kde hodnota je délka pulzu ve vteřinách) 255 pulzní 2 sec se sledováním stavu zařízení vstupem (pro Sauna apod) Y 5* Čas automatického vypnutí v hodinách -255,... vypnuto Y 6* povel pro zapnutí výstupu pomoci SMS (max 6 znaků) ZAPNI Y 7* povel pro vypnutí výstupu pomoci SMS (max 6 znaků) VYPNI Y 8* popiska Zapnutí výstupu (max 2 znaků) A Y 9 popiska Vypnutí výstupu (max 2 znaků) A Vložením velkého písmene A do parametru Y 8 a Y 9 se provede automatické pojmenování dle vybrané ikony v parametru Y. Parametry pro definici výstupu č. 2 - (Pro Exeo DeskTop některý ze vzdálených výstupů, pro Exeo DIN také relé 2) Y 2 Přiřazení ikony a audio názvu výstupu (Ikonu lze vždy použít jen pro jeden výstup!): Desktop GSM DIN 2... Výstup nepoužit... Topení 2... Osvětlení (ikona žárovka) 3... Zalévání květin (ikona květina) 4... Sauna 5... Bazén Y 22 Povolení ovládání DTMF:... ANO,... NE pokud není povoleno, výstup nebude v audio nabídce zmiňován. Y 23 Povolení ovládání prozvoněním... zakázáno... povoleno 2... povoleno - režim rozpínací-resetovací funkce prozvoněním Y 24 Režim výstupu (platí pro všechny režimy ovládání)... přepínací -254 pulzní (kde hodnota je délka pulzu ve vteřinách) 255 pulzní 2 sec se sledováním stavu zařízení vstupem 2 (pro Sauna apod) Y 25 Čas automatického vypnutí v hodinách -255,...vypnuto Y 26* Povel SMS zapnutí výstupu 2 pomocí SMS (max 6 znaků) ZAPNI2 Y 27* Povel SMS vypnutí výstupu 2 pomocí SMS (max 6 znaků) VYPNI2 Y 28* Popiska Zapnutí výstupu 2 (max 2 znaků) A Y 29* Popiska Vypnutí výstupu 2 (max 2 znaků) A Vložením velkého písmene A do parametru Y 28 a Y 29 se provede automatické pojmenování dle vybrané ikony v parametru Y 2. Parametry pro definici výstupu č. 3 - (Pro Exeo DeskTop některý ze vzdálených výstupů, pro Exeo DIN také transistorový výstup 3)

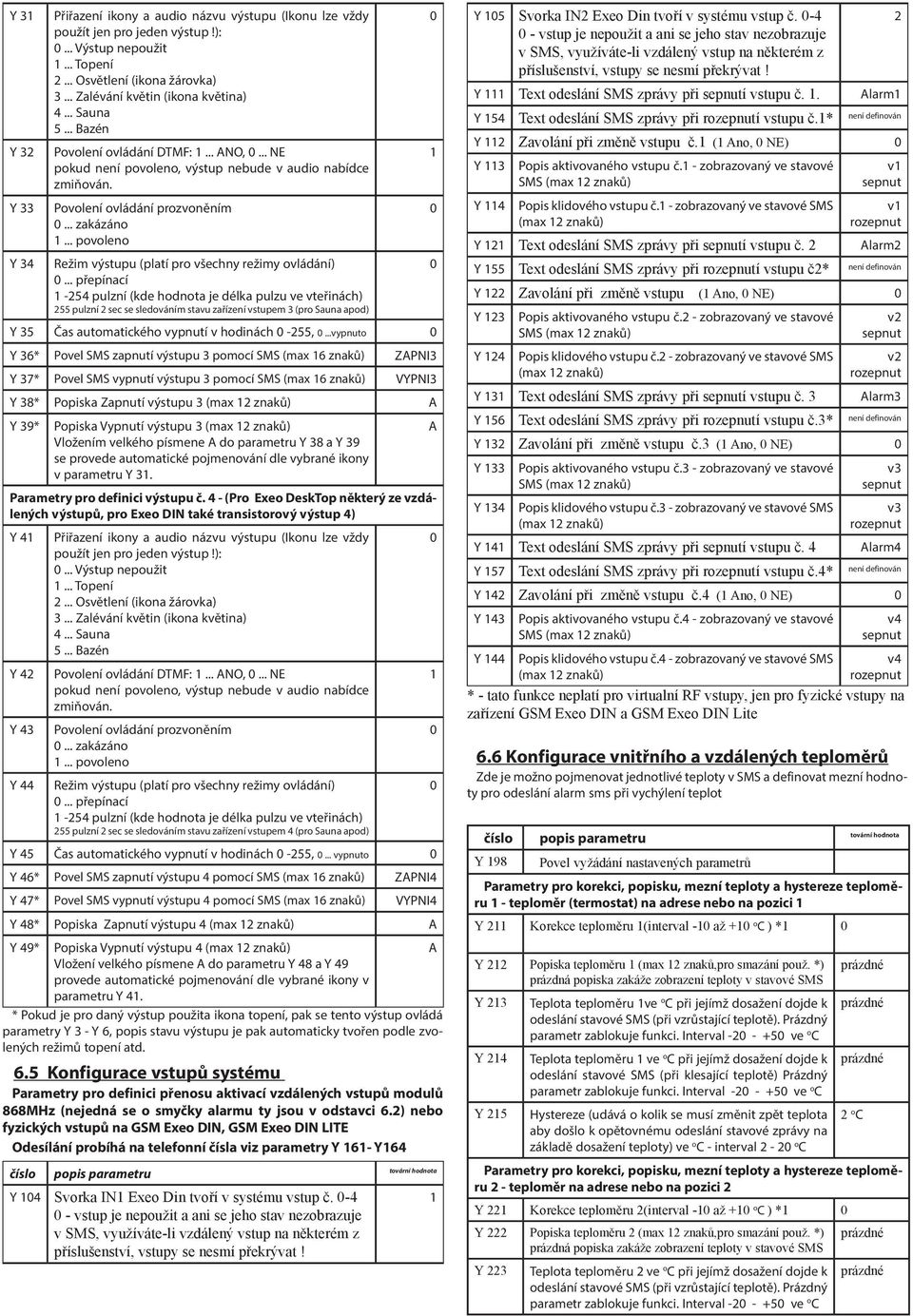

13 Y 3 Y 32 Y 33 Y 34 Přiřazení ikony a audio názvu výstupu (Ikonu lze vždy použít jen pro jeden výstup!):... Výstup nepoužit... Topení 2... Osvětlení (ikona žárovka) 3... Zalévání květin (ikona květina) 4... Sauna 5... Bazén Povolení ovládání DTMF:... ANO,... NE pokud není povoleno, výstup nebude v audio nabídce zmiňován. Povolení ovládání prozvoněním... zakázáno... povoleno Režim výstupu (platí pro všechny režimy ovládání)... přepínací -254 pulzní (kde hodnota je délka pulzu ve vteřinách) 255 pulzní 2 sec se sledováním stavu zařízení vstupem 3 (pro Sauna apod) Y 35 Čas automatického vypnutí v hodinách -255,...vypnuto Y 36* Povel SMS zapnutí výstupu 3 pomocí SMS (max 6 znaků) ZAPNI3 Y 37* Povel SMS vypnutí výstupu 3 pomocí SMS (max 6 znaků) VYPNI3 Y 38* Popiska Zapnutí výstupu 3 (max 2 znaků) A Y 39* Popiska Vypnutí výstupu 3 (max 2 znaků) A Vložením velkého písmene A do parametru Y 38 a Y 39 se provede automatické pojmenování dle vybrané ikony v parametru Y 3. Parametry pro definici výstupu č. 4 - (Pro Exeo DeskTop některý ze vzdálených výstupů, pro Exeo DIN také transistorový výstup 4) Y 4 Přiřazení ikony a audio názvu výstupu (Ikonu lze vždy použít jen pro jeden výstup!):... Výstup nepoužit... Topení 2... Osvětlení (ikona žárovka) 3... Zalévání květin (ikona květina) 4... Sauna 5... Bazén Y 42 Povolení ovládání DTMF:... ANO,... NE pokud není povoleno, výstup nebude v audio nabídce zmiňován. Y 43 Povolení ovládání prozvoněním... zakázáno... povoleno Y 44 Režim výstupu (platí pro všechny režimy ovládání)... přepínací -254 pulzní (kde hodnota je délka pulzu ve vteřinách) 255 pulzní 2 sec se sledováním stavu zařízení vstupem 4 (pro Sauna apod) Y 45 Čas automatického vypnutí v hodinách -255,... vypnuto Y 46* Povel SMS zapnutí výstupu 4 pomocí SMS (max 6 znaků) ZAPNI4 Y 47* Povel SMS vypnutí výstupu 4 pomocí SMS (max 6 znaků) VYPNI4 Y 48* Popiska Zapnutí výstupu 4 (max 2 znaků) A Y 49* Popiska Vypnutí výstupu 4 (max 2 znaků) A Vložení velkého písmene A do parametru Y 48 a Y 49 provede automatické pojmenování dle vybrané ikony v parametru Y 4. * Pokud je pro daný výstup použita ikona topení, pak se tento výstup ovládá parametry Y 3 - Y 6, popis stavu výstupu je pak automaticky tvořen podle zvolených režimů topení atd. 6.5 Konfigurace vstupů systému Parametry pro definici přenosu aktivací vzdálených vstupů modulů 868MHz (nejedná se o smyčky alarmu ty jsou v odstavci 6.2) nebo fyzických vstupů na GSM Exeo DIN, GSM Exeo DIN LITE Odesílání probíhá na telefonní čísla viz parametry Y 6- Y64 číslo popis parametru tovární hodnota Y 4 Svorka IN Exeo Din tvoří v systému vstup č vstup je nepoužit a ani se jeho stav nezobrazuje v SMS, využíváte-li vzdálený vstup na některém z příslušenství, vstupy se nesmí překrývat! Y 5 Svorka IN2 Exeo Din tvoří v systému vstup č vstup je nepoužit a ani se jeho stav nezobrazuje v SMS, využíváte-li vzdálený vstup na některém z příslušenství, vstupy se nesmí překrývat! Y Text odeslání SMS zprávy při sepnutí vstupu č.. Alarm Y 54 Text odeslání SMS zprávy při rozepnutí vstupu č.* není definován Y 2 Zavolání při změně vstupu č. ( Ano, NE) Y 3 Y 4 Popis aktivovaného vstupu č. - zobrazovaný ve stavové SMS (max 2 znaků) Popis klidového vstupu č. - zobrazovaný ve stavové SMS (max 2 znaků) v sepnut v rozepnut Y 2 Text odeslání SMS zprávy při sepnutí vstupu č. 2 Alarm2 Y 55 Text odeslání SMS zprávy při rozepnutí vstupu č2* není definován Y 22 Zavolání při změně vstupu ( Ano, NE) Y 23 Y 24 Popis aktivovaného vstupu č.2 - zobrazovaný ve stavové SMS (max 2 znaků) Popis klidového vstupu č.2 - zobrazovaný ve stavové SMS (max 2 znaků) v2 sepnut v2 rozepnut Y 3 Text odeslání SMS zprávy při sepnutí vstupu č. 3 Alarm3 Y 56 Text odeslání SMS zprávy při rozepnutí vstupu č.3* není definován Y 32 Zavolání při změně vstupu č.3 ( Ano, NE) Y 33 Y 34 Popis aktivovaného vstupu č.3 - zobrazovaný ve stavové SMS (max 2 znaků) Popis klidového vstupu č.3 - zobrazovaný ve stavové SMS (max 2 znaků) v3 sepnut v3 rozepnut Y 4 Text odeslání SMS zprávy při sepnutí vstupu č. 4 Alarm4 Y 57 Text odeslání SMS zprávy při rozepnutí vstupu č.4* není definován Y 42 Zavolání při změně vstupu č.4 ( Ano, NE) Y 43 Y 44 Popis aktivovaného vstupu č.4 - zobrazovaný ve stavové SMS (max 2 znaků) Popis klidového vstupu č.4 - zobrazovaný ve stavové SMS (max 2 znaků) v4 sepnut v4 rozepnut * - tato funkce neplatí pro virtualní RF vstupy, jen pro fyzické vstupy na zařízení GSM Exeo DIN a GSM Exeo DIN Lite 6.6 Konfigurace vnitřního a vzdálených teploměrů Zde je možno pojmenovat jednotlivé teploty v SMS a definovat mezní hodnoty pro odeslání alarm sms při vychýlení teplot číslo popis parametru tovární hodnota Y 98 Povel vyžádání nastavených parametrů Parametry pro korekci, popisku, mezní teploty a hystereze teploměru - teploměr (termostat) na adrese nebo na pozici Y 2 Korekce teploměru (interval - až + o C ) * Y 22 Popiska teploměru (max 2 znaků,pro smazání použ. *) prázdné prázdná popiska zakáže zobrazení teploty v stavové SMS Y 23 Teplota teploměru ve o C při jejímž dosažení dojde k prázdné odeslání stavové SMS (při vzrůstající teplotě). Prázdný parametr zablokuje funkci. Interval ve o C Y 24 Teplota teploměru ve o C při jejímž dosažení dojde k prázdné odeslání stavové SMS (při klesající teplotě) Prázdný parametr zablokuje funkci. Interval ve o C Y 25 Hystereze (udává o kolik se musí změnit zpět teplota 2 o C aby došlo k opětovnému odeslání stavové zprávy na základě dosažení teploty) ve o C - interval 2-2 o C Parametry pro korekci, popisku, mezní teploty a hystereze teploměru 2 - teploměr na adrese nebo na pozici 2 Y 22 Korekce teploměru 2(interval - až + o C ) * Y 222 Popiska teploměru 2 (max 2 znaků,pro smazání použ. *) prázdné prázdná popiska zakáže zobrazení teploty v stavové SMS Y 223 Teplota teploměru 2 ve o C při jejímž dosažení dojde k odeslání stavové SMS (při vzrůstající teplotě). Prázdný parametr zablokuje funkci. Interval ve o C prázdné

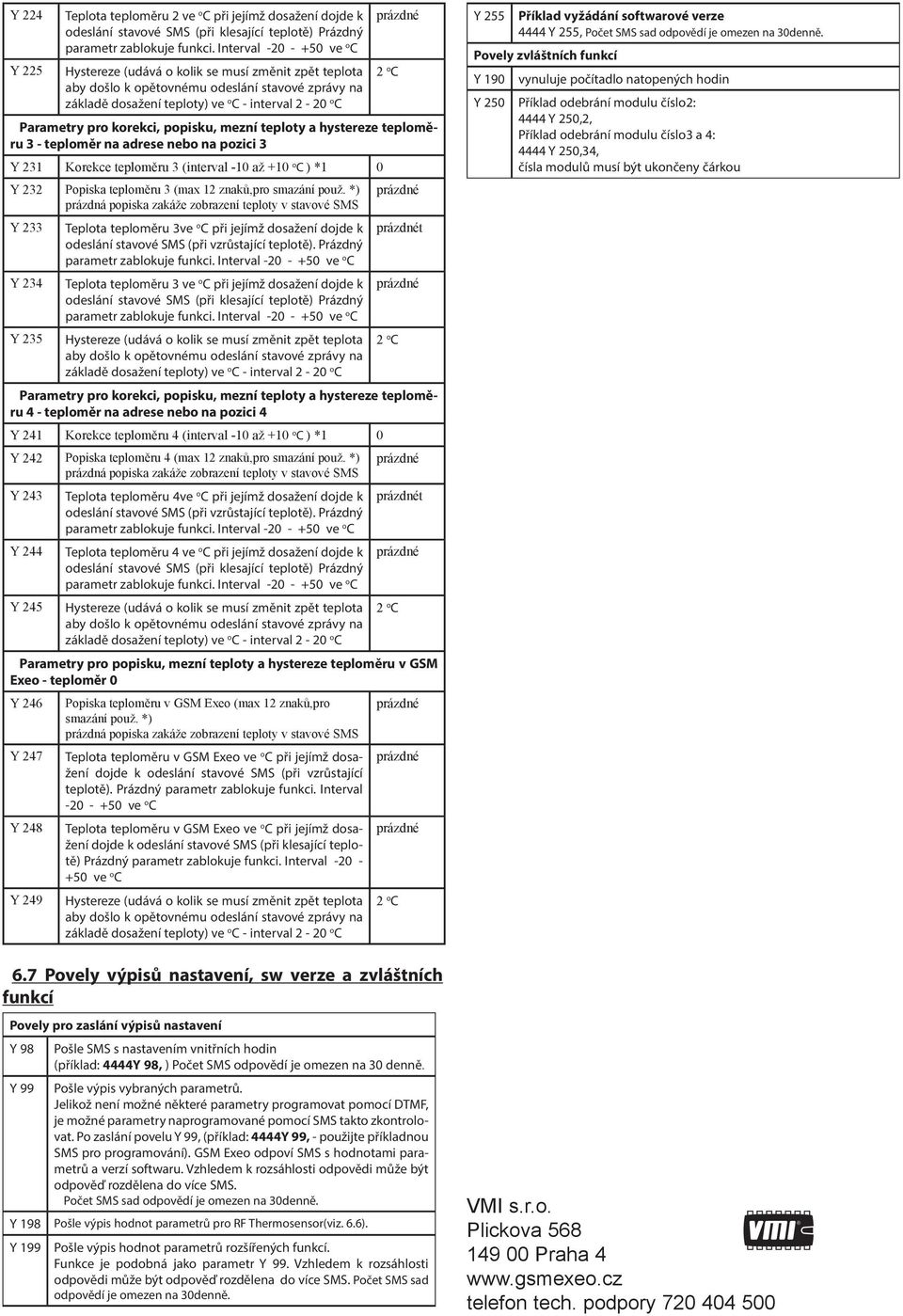

14 Y 224 Teplota teploměru 2 ve o C při jejímž dosažení dojde k prázdné odeslání stavové SMS (při klesající teplotě) Prázdný parametr zablokuje funkci. Interval ve o C Y 225 Hystereze (udává o kolik se musí změnit zpět teplota 2 o C aby došlo k opětovnému odeslání stavové zprávy na základě dosažení teploty) ve o C - interval 2-2 o C Parametry pro korekci, popisku, mezní teploty a hystereze teploměru 3 - teploměr na adrese nebo na pozici 3 Y 23 Korekce teploměru 3 (interval - až + o C ) * Y 232 Popiska teploměru 3 (max 2 znaků,pro smazání použ. *) prázdné prázdná popiska zakáže zobrazení teploty v stavové SMS Y 233 Teplota teploměru 3ve o C při jejímž dosažení dojde k prázdnét odeslání stavové SMS (při vzrůstající teplotě). Prázdný parametr zablokuje funkci. Interval ve o C Y 234 Teplota teploměru 3 ve o C při jejímž dosažení dojde k prázdné odeslání stavové SMS (při klesající teplotě) Prázdný parametr zablokuje funkci. Interval ve o C Y 235 Hystereze (udává o kolik se musí změnit zpět teplota 2 o C aby došlo k opětovnému odeslání stavové zprávy na základě dosažení teploty) ve o C - interval 2-2 o C Parametry pro korekci, popisku, mezní teploty a hystereze teploměru 4 - teploměr na adrese nebo na pozici 4 Y 24 Korekce teploměru 4 (interval - až + o C ) * Y 242 Popiska teploměru 4 (max 2 znaků,pro smazání použ. *) prázdné prázdná popiska zakáže zobrazení teploty v stavové SMS Y 243 Teplota teploměru 4ve o C při jejímž dosažení dojde k prázdnét odeslání stavové SMS (při vzrůstající teplotě). Prázdný parametr zablokuje funkci. Interval ve o C Y 244 Teplota teploměru 4 ve o C při jejímž dosažení dojde k prázdné odeslání stavové SMS (při klesající teplotě) Prázdný parametr zablokuje funkci. Interval ve o C Y 245 Hystereze (udává o kolik se musí změnit zpět teplota 2 o C aby došlo k opětovnému odeslání stavové zprávy na základě dosažení teploty) ve o C - interval 2-2 o C Parametry pro popisku, mezní teploty a hystereze teploměru v GSM Exeo - teploměr Y 246 Popiska teploměru v GSM Exeo (max 2 znaků,pro prázdné smazání použ. *) prázdná popiska zakáže zobrazení teploty v stavové SMS Y 247 Teplota teploměru v GSM Exeo ve o C při jejímž dosažení prázdné dojde k odeslání stavové SMS (při vzrůstající teplotě). Prázdný parametr zablokuje funkci. Interval ve o C Y 248 Teplota teploměru v GSM Exeo ve o C při jejímž dosažení prázdné dojde k odeslání stavové SMS (při klesající teplo- tě) Prázdný parametr zablokuje funkci. Interval ve o C Y 249 Hystereze (udává o kolik se musí změnit zpět teplota aby došlo k opětovnému odeslání stavové zprávy na základě dosažení teploty) ve o C - interval 2-2 o C 2 o C 6.7 Povely výpisů nastavení, sw verze a zvláštních funkcí Povely pro zaslání výpisů nastavení Y 98 Pošle SMS s nastavením vnitřních hodin (příklad: 4444Y 98, ) Počet SMS odpovědí je omezen na 3 denně. Y 99 Pošle výpis vybraných parametrů. Jelikož není možné některé parametry programovat pomocí DTMF, je možné parametry naprogramované pomocí SMS takto zkontrolovat. Po zaslání povelu Y 99, (příklad: 4444Y 99, - použijte příkladnou SMS pro programování). GSM Exeo odpoví SMS s hodnotami parametrů a verzí softwaru. Vzhledem k rozsáhlosti odpovědi může být odpověď rozdělena do více SMS. Počet SMS sad odpovědí je omezen na 3denně. Y 98 Pošle výpis hodnot parametrů pro RF Thermosensor(viz. 6.6). Y 99 Pošle výpis hodnot parametrů rozšířených funkcí. Funkce je podobná jako parametr Y 99. Vzhledem k rozsáhlosti odpovědi může být odpověď rozdělena do více SMS. Počet SMS sad odpovědí je omezen na 3denně. Y 255 Příklad vyžádání softwarové verze 4444 Y 255, Počet SMS sad odpovědí je omezen na 3denně. Povely zvláštních funkcí Y 9 vynuluje počítadlo natopených hodin Y 25 Příklad odebrání modulu číslo2: 4444 Y 25,2, Příklad odebrání modulu číslo3 a 4: 4444 Y 25,34, čísla modulů musí být ukončeny čárkou VMI s.r.o. Plickova Praha 4 telefon tech. podpory
