Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část Program pro regulaci kaskády čerpadel v závislosti na tlaku SGC3

Rozměr: px
Začít zobrazení ze stránky:

Download "Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část Program pro regulaci kaskády čerpadel v závislosti na tlaku SGC3"

Transkript

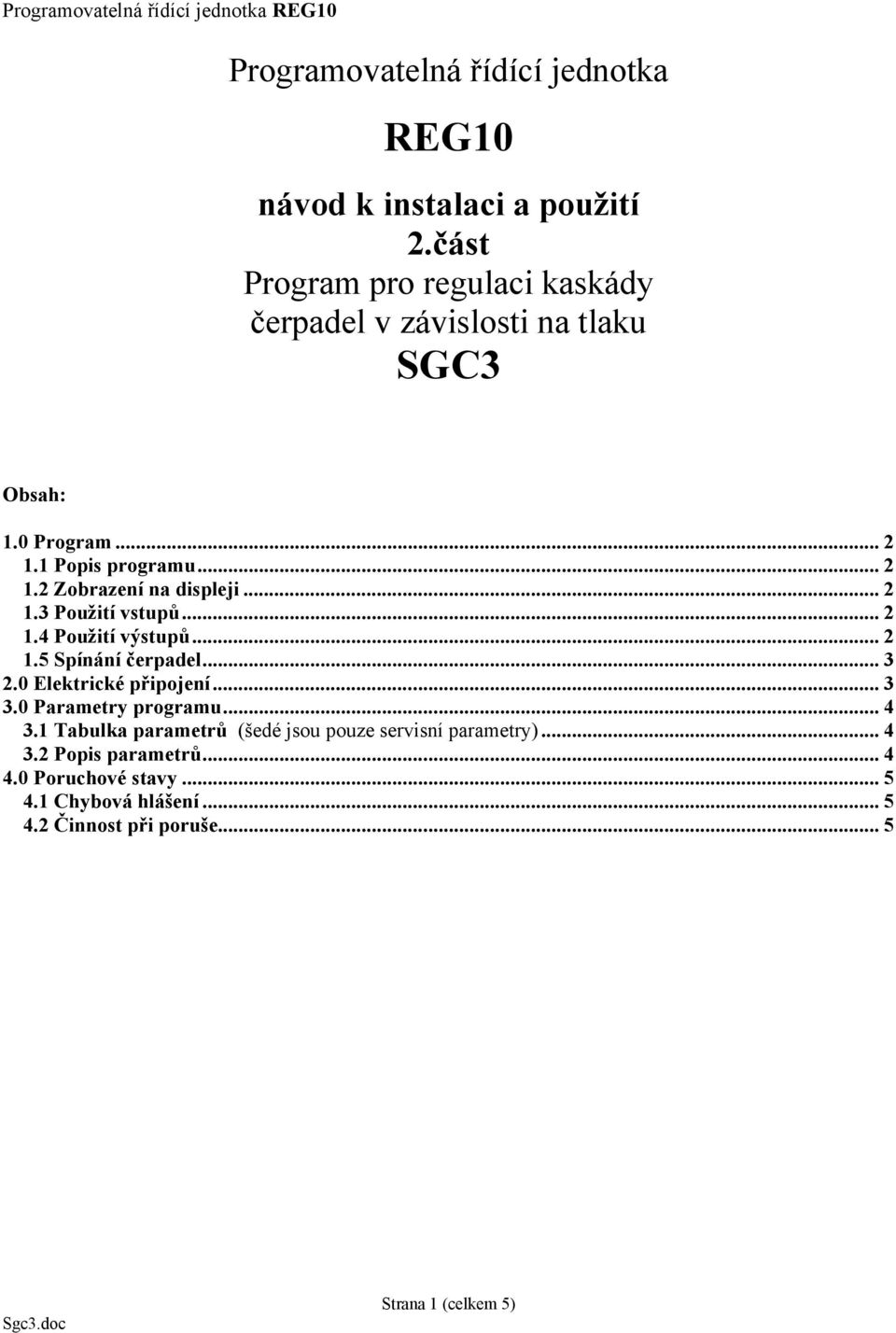

1 Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Program pro regulaci kaskády čerpadel v závislosti na tlaku SGC3 Obsah: 1.0 Program Popis programu Zobrazení na displeji Použití vstupů Použití výstupů Spínání čerpadel Elektrické připojení Parametry programu Tabulka parametrů (šedé jsou pouze servisní parametry) Popis parametrů Poruchové stavy Chybová hlášení Činnost při poruše... 5 Strana 1 (celkem 5)

2 1.0 Program 1.1 Popis programu Přístroj pracuje v režimu dvoustavové regulace /. Jednotlivé výstupy jsou kaskádově zapínány nebo vypínány v závislosti na měřeném tlaku, přednastavených žádaných hodnotách a na motominut jednotlivých čerpadel. Program vyhodnocuje stav motorových spouštěčů nebo jističů a přítomnost čerpaného média pomocí flow spínače. Počet čerpadel je určen nastavením parametru CEr dle požadavku aplikace. Princip spínání čerpadel je znázorněn v grafu spínání. Pokud má sepnout další čerpadlo, sepne se čerpadlo s nejmenším počtem motominut (pokud není v poruše). Při vypínání je vypnuto čerpadlo s největším počtem motominut. Pokud čerpadlo sepne, je sepnuto minimálně po dobu C_CERP a pokud je vypnuto, tak je vypnuto minimálně po dobu C_CERP. Pokud se má ve stejný okamžik sepnout více čerpadel, než jedno, je další připnuto s prodlevou C_PAUSE oproti předešlému sepnutí. Čerpadlo, které má poruchu není spínáno a je nahrazeno čerpadlem bez poruchy. Při poruše libovolného čerpadla je sepnut poruchový výstup. Provozní hodiny jsou zobrazovány na displeji v rozsahu sekund, toto zobrazení je jen v testovacím režimu, když je nastaveno tst=1. V provozu (tst=0) jsou počítány motominuty čerpadel, které nejsou zobrazovány. Interní počítání doby chodu je prováděno v sekundách. Nastavením parametru nul na hodnotu 1 jsou všechny interní čítače motominut snulovány. Stav motohodin je zálohován při výpadku napájení řídící jednotky lithiovou baterií s životností cca 5 let. 1.2 Zobrazení na displeji V regulačním režimu se na displeji zobrazují měřené hodnoty a stavy regulace. tp měřená hodnota tlaku Err porucha 1 4 čerpadla (---- / 1234) FLo stav FLOW ochrany (/) Mo1 motosekundy 1. čerpadla (0 1999) zobrazení jen pro TEST Mo2 motosekundy 2. čerpadla (0 1999) zobrazení jen pro TEST Mo3 motosekundy 3. čerpadla (0 1999) zobrazení jen pro TEST Mo4 motosekundy 4. čerpadla (0 1999) zobrazení jen pro TEST (motosekundy čerpadel, která nejsou instalována a není zvolen režim TEST se nezobrazují) 1.3 Použití vstupů t1 - AN1 Tlakové čidlo 4 20mA t2 - AN2 FLOW kontakt (=OK, =ERR) t3 - AN3 Poruchový vstup od proudových ochran čerpadel t4 - AN4 nezapojeno 1.4 Použití výstupů V1 - OUT1 čerpadlo -1 V2 - OUT2 čerpadlo -2 V3 - OUT3 čerpadlo -3 V4 - OUT4 čerpadlo -4 V5 - OUT5 signalizace poruchy na displeji je signalizováno kontrolkou R v levém horním rohu displeje. Strana 2 (celkem 5)

3 1.5 Spínání čerpadel SEt1 td1 SEt2 SEt3 SEt4 td4 3x čerp. td3 2x čerp. td2 1x čerp. 4x čerp. 2.0 Elektrické připojení Svorkovnice připojení poruch Čerpadlo 1 FLOW SW TCX4 1 OUT 2 ER1 ER2 ER3 ER Čerpadlo 2 Čerpadlo 3 Čerpadlo 4 Napájení 12V AC/DC - + Tlak V AC/DC OUT1 A B RS485 I (4...20mA) REG 10 OUT2 PTC OUT3 ERR + OUT4 OUT L Signalizace poruchy Spínané zátěže N Čerp. 1 Čerp. 2 Čerp. 3 Čerp. 4 Strana 3 (celkem 5)

4 3.0 Parametry programu 3.1 Tabulka parametrů (šedé jsou pouze servisní parametry) (uživatelské parametry nastavení tlaků jsou přístupné jen pro instalovaná čerpadla) Kód Název Popis parametru Rozsah Z výroby PAS HESLO Pro přístup do druhé úrovně parametrů S-1 SET1 Tlak pro vypnutí prvního čerpadla MIN MAX 5.5 bar S-2 SET2 Tlak pro vypnutí druhého čerpadla MIN SET1 5.0 bar S-3 SET3 Tlak pro vypnutí třetího čerpadla MIN SET2 4.5 bar S-4 SET4 Tlak pro vypnutí čtvrtého čerpadla MIN SET3 4.0 bar td1 TD1 Tlaková diference pro tlak S bar td2 TD2 Tlaková diference pro tlak S bar td3 TD3 Tlaková diference pro tlak S bar td4 TD4 Tlaková diference pro tlak S bar Slo MIN Limita pro minimum nastavení SET bar Shi MAX Limita pro maximum nastavení SET bar CEr CERP Počet instalovaných čerpadel C-C C_CERP Časování čerpadel sec C-P C_PAUSE Prodleva mezi sepnutím čerpadel sec Fon C_F Reakce na sepnutí FLOW sec FoF C_F Reakce na rozepnutí FLOW sec tst TEST Funkce testu (0= normální provoz v minutách, 1= testovací provoz v sekundách) nul NUL Nulování motominut (1=nuluje Mo1 Mo4) o01 SET Kalibrace sondy bar L_1 ROZS_LO Začátek analogového rozsahu bar U_1 ROZS_HI Konec analogového rozsahu bar rot ROT Rotace zobraz. hodnot na displeji Popis parametrů» PAS» HESLO pro přístup k dalším parametrům je 24. Je možné změnit na přání zákazníka nastavením u výrobce.» S-1» Žádaná hodnota tlaku, při které vypne poslední čerpadlo. K opětovnému zapnutí čerpadla s nejnižšími motominutami dojde při poklesu tlaku o diferenci td1.» S-2» Žádaná hodnota tlaku, při které vypne druhé čerpadlo, které má nejvyšší motominuty. K opětovnému zapnutí čerpadla s nejnižšími motominutami dojde při poklesu tlaku o diferenci td2.» S-3» Žádaná hodnota tlaku, při které vypne třetí čerpadlo, které má nejvyšší motominuty. K opětovnému zapnutí čerpadla s nejnižšími motominutami dojde při poklesu tlaku o diferenci td3.» S-4» Žádaná hodnota tlaku, při které vypne čtvrté čerpadlo, které má nejvyšší motominuty. K opětovnému zapnutí čerpadla dojde při poklesu tlaku o diferenci td4.» td1» Tlaková diference pro čerpadlo s nejnižšími motominutami.» td2» Tlaková diference pro čerpadlo s druhými nejnižšími motominutami.» td3» Tlaková diference pro čerpadlo s třetími nejnižšími motominutami.» td4» Tlaková diference pro čerpadlo s čtvrtými nejnižšími motominutami.» Sli» Limita pro minimum nastavení SET. Je to hodnota, pod kterou není možné nastavit jakoukoliv žádanou hodnotu S-1..S-4.» Shi» Limita pro maximum nastavení SET. Je to hodnota, nad kterou není možné nastavit jakoukoliv žádanou hodnotu S-1..S-4.» CEr» Počet instalovaných čerpadel. Do tohoto parametru nastavte počet fyzicky připojených čerpadel.» C-C» Časování čerpadel. Je to minimální čas, po který musí být dané čerpadlo v klidu nebo v chodu, od vyhodnocení změny požadovaného stavu. Tento parametr zabraňuje náhlému zakmitání výstupů v závislosti na velmi rychlých změnách měřeného tlaku.» C-P» Prodleva mezi následným sepnutím čerpadel. Zabraňuje současnému sepnutí více čerpadel v jeden okamžik.» Fon» Reakce na sepnutí FLOW. Je to čas v sekundách, po který musí být signál FLOW ve stavu před sepnutím prvního čerpadla.» FoF» Reakce na rozepnutí FLOW. Je to čas v sekundách, po který musí být signál FLOW ve stavu před rozepnutím všech čerpadel. Strana 4 (celkem 5)

5 » tst» Funkce testu (0= normální provoz v minutách, 1= testovací provoz v sekundách) v režimu testu jsou zobrazovány motosekundy čerpadel na displeji, v režimu provozu je zobrazení blokováno.» nul» Nulování motominut všech čerpadel. (1=nuluje Mo1 Mo4). Po nastavení na 1 se automaticky vynulují motominuty a hodnota tohoto parametru se nastaví zpět na 0.» o01» Posunutí stupnice. Hodnota, která je přičtená k měřené hodnotě a po té je zobrazena.» L_1» Začátek analogového rozsahu. Do tohoto parametru zadejte hodnotu, která je udána v technických parametrech sondy pro začátek rozsahu, tedy pro 4mA. Hodnota se zadává v barech.» U_1» Konec analogového rozsahu. Do tohoto parametru zadejte hodnotu, která je udána v technických parametrech sondy pro konec rozsahu, tedy pro 20mA. Hodnota se zadává v barech.» rot» Rotace zobrazení. 0..na displeji bude cyklicky zobrazována právě aktuální hodnota veličiny a její kód označení, 1..na displeji bude cyklicky probíhat zobrazení všech měřených nebo vypočtených veličin a jejich kódů, 2..na displeji zůstane zobrazena pouze hodnota příslušné veličiny. Mezi jednotlivými veličinami můžete přecházet krátkým stisknutím tlačítka. 4.0 Poruchové stavy 4.1 Chybová hlášení» Lo, Hi» Porucha sondy. Sonda nebo vedení může být přerušené nebo zkratované. Po odstranění příčiny poruchy přístroj automaticky hlášení ukončí i bez jeho odpojení od napájení. Tato hlášení zobrazí i pokud je proud od tlakové sondy menší, než 4mA nebo větší, než 20mA.» Err » V menu zobrazení Err jsou zobrazovány poruchy jednotlivých čerpadel, které jsou vyvolány externím bezpotenciálovým kontaktem připojeným na rozšiřující desku TCX4. Porucha libovolného čerpadla vyvolá indikaci poruchy na výstupu OUT5. Při poruchách, kde lze výkon nahradit, nebo jsou ještě k dispozici čerpadla bez poruchy, tak výstup OUT5 signalizuje poruchu blikáním v intervalu 1 sekunda. Při závažné poruše, kdy jsou v poruše všechna čerpadla, nebo dojde k poruše měřícího čidla, případně hlášení o poruše od vstupu FLOW, je povel na výstup OUT5 trvalý. Sepnutí výstupu OUT5 je signalizováno blikající kontrolkou R v levém horním rohu displeje. Signalizací není rozlišen druh poruchy (výstup OUT5 cykluje nebo je trvale sepnutý). 4.2 Činnost při poruše Při poruše sondy se všechna čerpadla vypnou a zapne se poruchový výstup. Pro napájení poruchového výstupu použijte stejný druh napětí jako pro ovládání čerpadel. Tento požadavek je nutné splnit z hlediska bezpečnosti použití. Výroba a servis: Prodej: MIRES CTROL s.r.o. Strana 5 (celkem 5)
