1 1 Snadné, rychlé a ekonomické řešení inteligentních budov Systém ENcontrol POHODLÍ ÚSPORY BEZPEČNOST Petr Šlechta, Obsah 1. Co lidé chtějí 2. Nezbytné vlastnosti automatizačních systémů 3. Systém ENcontrol 4. Přínosy pro organizace 5. Přínosy pro domácnosti 6. Pohled do budoucna 7. Kontakt 1

2 3 Obecná přání a preference lidí Lidé, kteří mají zajištěny základní fyzické a sociální potřeby, obecně hledají možnosti, jak Zvýšit své pohodlí a pobavit se Ušetřit Zvýšit bezpečnost svou, svých blízkých a svého majetku Dnešní generace produktivních lidí používá a v budoucnu bude ještě více používat techniku Nebojí se jí, umí ji běžně ovládat Spoléhá se na ni Nemůže bez ní být Stejně, jako nový typ mobilu nebo auta, i automatizační systém se může stát vyhledávaným zbožím 4 Co mohou přinést aut. systémy Zvýšit pohodlí uživatelů Přinést úspory (přímé finanční i nepřímé) Zvýšit bezpečnost osob i majetku Mohou se stát zábavou a zdrojem informací Mohou se stát vyhledávanou a módní záležitostí 2

3 5 Typičtí zákazníci aut. systémů Firma s důrazem na automatizaci a bezpečnost Firma s důrazem na úspory energií Domácnost s důrazem na pohodlí a zábavu Domácnost s důrazem na úspory energií Majitel rekreačního objektu s důrazem na vzdálené ovládání a bezpečnost Majitel fotovoltaické elektrárny s důrazem na minimalizaci nákupu elektřiny z DS 6 Běžné otázky zákazníků 1/2 Neznalost možností a přínosů automatizačních systémů K čemu nám to vůbec může být? Dokážeme všechny nabízené funkce využít? Má to nějaký náš známý nebo soused? Obava z přílišné specializace systémů Když si teď pořídíme systém na ovládání spotřebičů, co když budeme za rok chtít i měřit spotřebu nebo hlídat dům? Nezmaříme v budoucnu své peníze? Nebudeme muset znovu vybírat a učit se opět něco jiného? Obava ze složitosti ovládání a nastavování Budeme to umět ovládat? Má příručka k ovládání méně než 50 stránek? Bude to umět ovládat i můj syn, žena nebo tchýně? 3

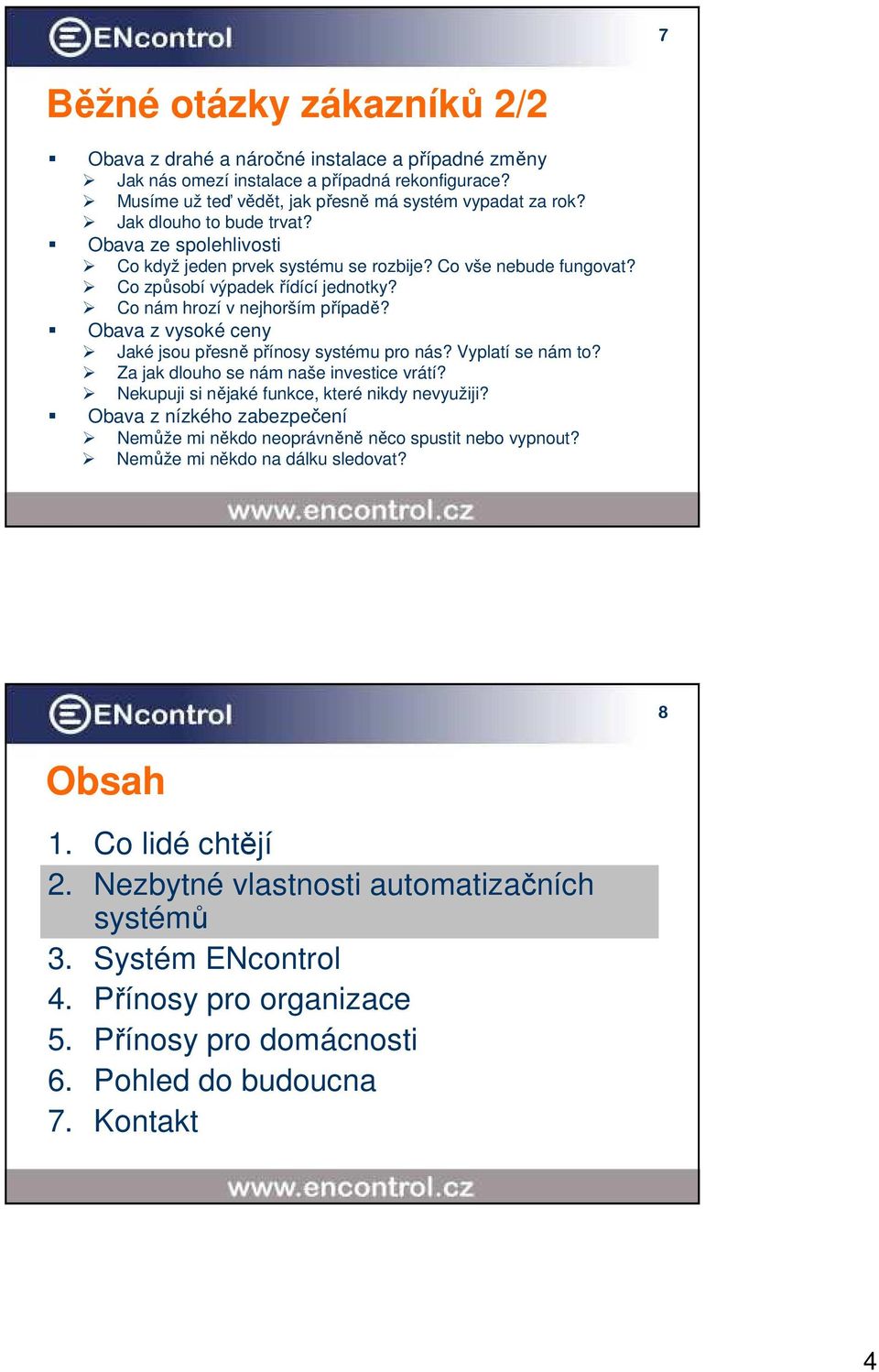

4 7 Běžné otázky zákazníků 2/2 Obava z drahé a náročné instalace a případné změny Jak nás omezí instalace a případná rekonfigurace? Musíme už teď vědět, jak přesně má systém vypadat za rok? Jak dlouho to bude trvat? Obava ze spolehlivosti Co když jeden prvek systému se rozbije? Co vše nebude fungovat? Co způsobí výpadek řídící jednotky? Co nám hrozí v nejhorším případě? Obava z vysoké ceny Jaké jsou přesně přínosy systému pro nás? Vyplatí se nám to? Za jak dlouho se nám naše investice vrátí? Nekupuji si nějaké funkce, které nikdy nevyužiji? Obava z nízkého zabezpečení Nemůže mi někdo neoprávněně něco spustit nebo vypnout? Nemůže mi někdo na dálku sledovat? 8 Obsah 1. Co lidé chtějí 2. Nezbytné vlastnosti automatizačních systémů 3. Systém ENcontrol 4. Přínosy pro organizace 5. Přínosy pro domácnosti 6. Pohled do budoucna 7. Kontakt 4

5 9 Vlastnosti požadované uživateli Pružnost Snadná ovladatelnost Nenáročná instalace a změna Spolehlivost Zabezpečení Cenová přístupnost a zdůvodnitelnost 10 Pružnost Systém musí být pružný co do rozsahu Přidání dalšího prvku nesmí znamenat složité přestavení Nový prvek se musí pořídit, zapojit a musí fungovat Musí být pružný v dostupných funkcích Kupříkladu dnes pořízený zabezpečovací systém musí být za rok rozšiřitelný o měření spotřeby nebo vzdálené ovládání Moderní systém by neměl uživatele v budoucnu nijak omezit v jeho přáních na případná rozšíření 5

6 Snadná ovladatelnost a nastavení Systém musí být snadno ovladatelný Systém musí být schopen ovládat téměř každý (7mi leté dítě i 70ti letá babička) Příručka je nutná věc, ale uživatel do ní nechce stále nahlížet Musí se snadno instalovat a měnit Instalace systému musí být krátká a nenáročná jak z pohledu času, tak nákladů Většinu nastavení a změn systému si chce uživatel umět udělat sám bez dodavatele Uživatel chce vědět, kam se má obrátit, pokud si s něčím neví rady 11 Cenová přístupnost Systém musí být cenově přístupný Na systém nikdo nechce dlouho šetřit Pokud systém umí to, co mobil, spínací hodiny a televize, pak nesmí stát více než tato zařízení dohromady Systém musí být cenově zdůvodnitelný Zákazník chce vědět, co mu přesně systém přináší a chce si to umět spočítat Přínosy systému pro zákazníka musí být vyšší než jeho cena Zákazník si rád nechá poradit, jak ze systému vyždímat maximum 12 6

7 13 Spolehlivost a zabezpečení Systém musí být spolehlivý Na systém se lidé chtějí 100% spolehnout Je nepřípustné, aby výpadek jednoho prvku nebo celkového napájení objektu byl pro systém nějaký závažný problém O každém případném problému v systému chce uživatel vědět Systém musí být schopen naprostou většinu problémů sám překlenout nikdo jej nechce stále hlídat Musí být zabezpečený Uživatel chce zajistit, aby nikdo cizí nemohl vstoupit do jeho systému a čerpat nějaké informace nebo dokonce jej ovládat Nechce, aby někdo cizí mohl sledovat jeho chování nebo chování jeho zařízení Uživatel chce, aby neznalí (byť oprávnění) lidé nemohli systém snadno rozbít Obsah 1. Co lidé chtějí 2. Nezbytné vlastnosti automatizačních systémů 3. Systém ENcontrol 4. Přínosy pro organizace 5. Přínosy pro domácnosti 6. Pohled do budoucna 7. Kontakt 14 7

8 15 Náš přístup Věříme, že každý člověk je ve své podstatě pohodlný Věříme, že každý člověk má rád, když je on a vše, na čem mu záleží, v bezpečí Věříme, že nikdo nechce platit více, než opravdu musí Věříme, že pro každého lze dodat takový automatizační systém, který mu v tomto může pomoci 16 Co je naším cílem Naším cílem je poskytovat a neustále vylepšovat komplexní systém, který jeho uživatelům umožní trvale Snižovat náklady Zvyšovat bezpečnost Zvyšovat pohodlí To vše nezávisle na typu zákazníka, typu objektu, připojených zařízeních, chování a nezávisle na energetických médiích (elektřina, teplo, plyn, voda, ) Naším cílem je také vytvořit komunikačně zdatný protějšek budoucím inteligentním distribučním sítím (Smart Grid) a přinést odpovídají logiku i za měřidlo 8

9 17 Co nabízíme Poskytování zcela nového automatizačního systému ENcontrol a služeb prováděných nad tímto systémem S pomocí našeho systému dosahujeme výše uvedených cílů. Například: Instalujeme systémy automatizace domácností Komplexně měříme spotřebu objektů a jednotlivých spotřebičů a provádíme energetické poradenství Instalujeme systémy pro minimalizaci nákupu elektřiny (maximalizaci Zelených bonusů) pro majitele FVE Instalujeme systémy pro vzdálené ovládání a zabezpečení 18 Charakteristika systému Technický pohled Soubor nově vyvinutých speciálních elektronických a softwarových komponentů tvořících jednotnou platformu Nadstavba nad elektroinstalací objektu Využití není limitováno jen na elektrická zařízení Koncepční řešení: Princip stavebnice možnost snadného rozšíření bez dodatečných/skrytých nákladů Otevřenost systému možnost připojení libovolných zařízení a rozšiřování funkcionality Snadná instalace a obsluha možnost nasazení bez jakýchkoliv stavebních zásahů ve velmi krátkém čase Trvalé měření spotřeby další výhoda oproti jiným existujícím systémům Autonomie prvků a překlenování výpadků 9

10 19 Hlavní funkce Monitorování spotřeby celého objektu a vybraných spotřebičů, archiv událostí a naměřených hodnot, následné analýzy Optimalizace provozu, aktuálně zapnuté spotřebiče, sazby, optimalizace celkového výkonu, spotřeby vůči výstupu z lokální elektrárny (např. FVE), velikosti jističe, sledování kvality dodávky, atd. Signalizace stavu a monitorování situace v objektu, alarmy Programování požadovaných událostí v objektu, dálkové změny Operativní a dálkové řízení objektu přes internet, mobil, HDO Rozšíření konceptu Chytré sítě (Smart Grid) za elektroměr 20 Technické řešení Systém se skládá z: Centrální jednotky Okolních účastnic. zařízení (spínačů / měřičů / detektorů) Systém může pracovat i bez centrální jednotky Sítě mohou být vystavěny hned vedle sebe, vzájemně se neovlivňují V jedné síti může pracovat až 1000 účastnic. zařízení Síť umožňuje automatickou výstavbu a dynam. rekonfiguraci 10

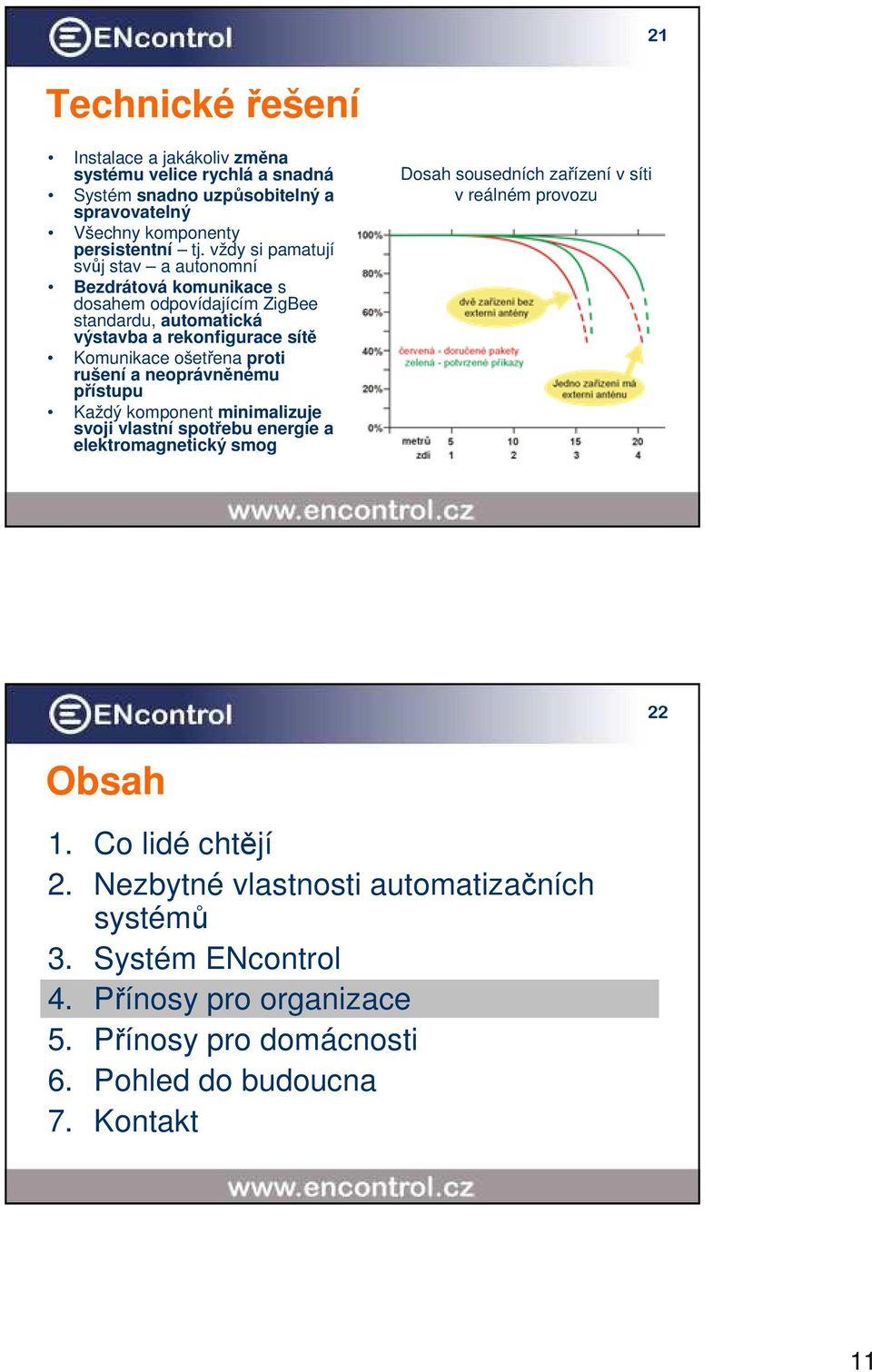

11 21 Technické řešení Instalace a jakákoliv změna systému velice rychlá a snadná Systém snadno uzpůsobitelný a spravovatelný Všechny komponenty persistentní tj. vždy si pamatují svůj stav a autonomní Bezdrátová komunikace s dosahem odpovídajícím ZigBee standardu, automatická výstavba a rekonfigurace sítě Komunikace ošetřena proti rušení a neoprávněnému přístupu Každý komponent minimalizuje svoji vlastní spotřebu energie a elektromagnetický smog Dosah sousedních zařízení v síti v reálném provozu 22 Obsah 1. Co lidé chtějí 2. Nezbytné vlastnosti automatizačních systémů 3. Systém ENcontrol 4. Přínosy pro organizace 5. Přínosy pro domácnosti 6. Pohled do budoucna 7. Kontakt 11

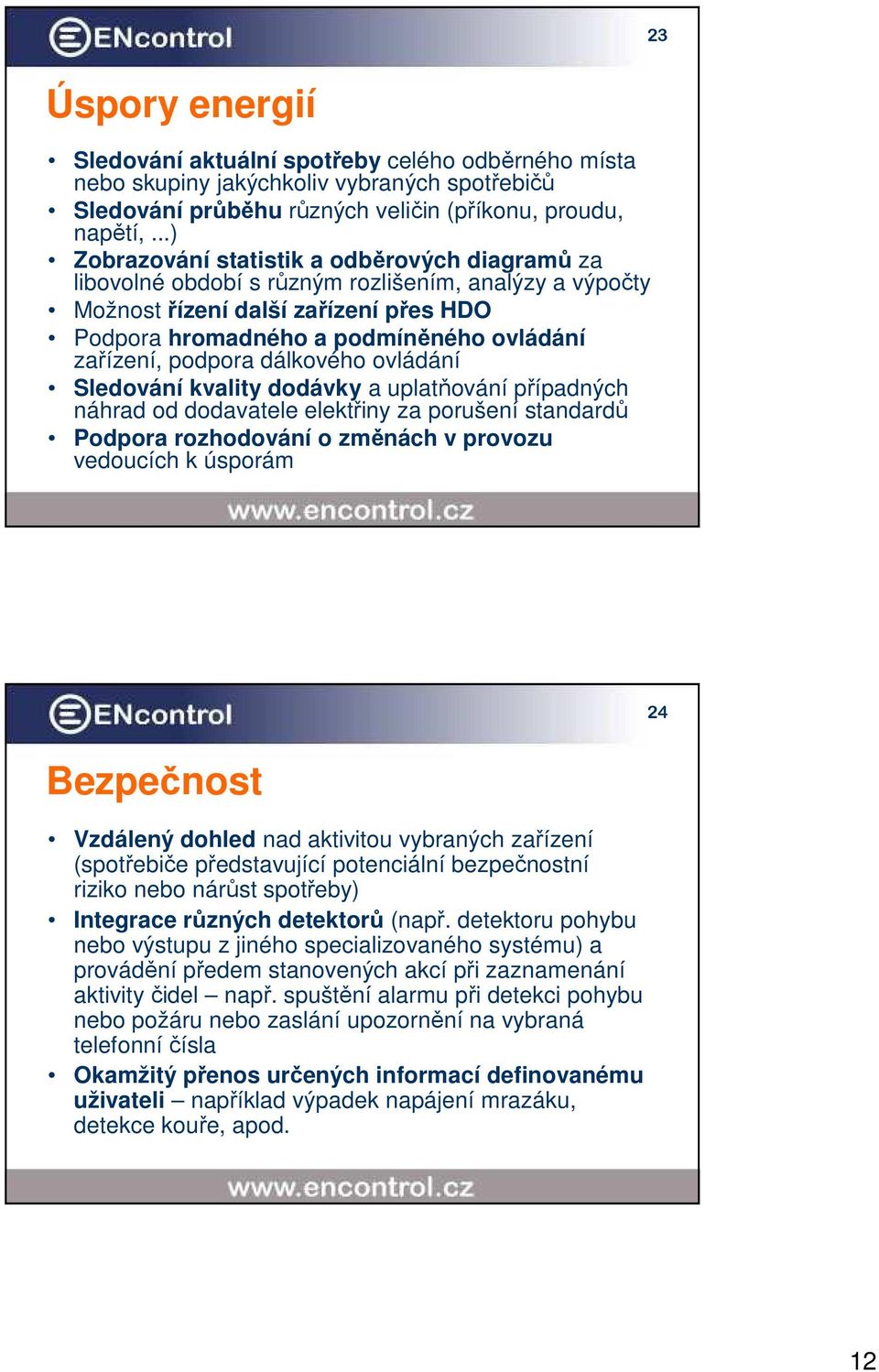

12 23 Úspory energií Sledování aktuální spotřeby celého odběrného místa nebo skupiny jakýchkoliv vybraných spotřebičů Sledování průběhu různých veličin (příkonu, proudu, napětí,...) Zobrazování statistik a odběrových diagramů za libovolné období s různým rozlišením, analýzy a výpočty Možnost řízení další zařízení přes HDO Podpora hromadného a podmíněného ovládání zařízení, podpora dálkového ovládání Sledování kvality dodávky a uplatňování případných náhrad od dodavatele elektřiny za porušení standardů Podpora rozhodování o změnách v provozu vedoucích k úsporám Bezpečnost Vzdálený dohled nad aktivitou vybraných zařízení (spotřebiče představující potenciální bezpečnostní riziko nebo nárůst spotřeby) Integrace různých detektorů (např. detektoru pohybu nebo výstupu z jiného specializovaného systému) a provádění předem stanovených akcí při zaznamenání aktivity čidel např. spuštění alarmu při detekci pohybu nebo požáru nebo zaslání upozornění na vybraná telefonní čísla Okamžitý přenos určených informací definovanému uživateli například výpadek napájení mrazáku, detekce kouře, apod

13 25 Pohodlí Programování spínání spotřebičů na libovolnou dobu dopředu v jakémkoliv cyklu s různými podmínkami, výjimkami Spínání a sledování stavu spotřebičů z jednoho místa například přes obrazovku nástěnné řídící jednotky s dotykovou obrazovkou, z běžného počítače, PDA nebo na obrazovce televize Dálkové (přes mobil či internet) spínání spotřebičů, sledování jejich aktuálního stavu Připojení různých existujících zařízení, například zapnutí/vypnutí plynového kotle v závislosti na teplotě, spuštění zvlhčovače při snížení vlhkosti v místnosti, spuštění zalévání rostlin při snížení vlhkosti půdy, atp. 26 Případová studie úspory energ. Představení subjektu Konzultantská společnost Více kancelářských budov Předmětem měření jedna z nich dle výběru zákazníka Podle fakturace platby za elektřinu cca 110 tis. Kč / rok, jeden tarif Hlavní cíl měření: nalezení možných úspor 13

14 Případová studie úspory energ. Odhad úspor a nákladů realizace 1. Úspory v oblasti elektřiny Interní nařízení = cca 15 tis. Kč / rok Osvětlení = cca 10 tis. Kč / rok Ostatní = cca 10 tis. Kč / rok CELKEM = cca 35 tis. Kč / rok (cca 32%) 2. Úspory v dalších oblastech Prodloužení životnosti PC, monitorů a tiskáren = cca 30 tis. Kč / rok (cca 27%) 3. Náklady na realizaci opatření Interní nařízení = režijní náklady Komponenty systému ENcontrol = jednorázově cca 50 tis. Kč vč. montáže (návratnost pouze na energiích 2 roky) 27 Obsah 1. Co lidé chtějí 2. Nezbytné vlastnosti automatizačních systémů 3. Systém ENcontrol 4. Přínosy pro organizace 5. Přínosy pro domácnosti 6. Pohled do budoucna 7. Kontakt 28 14

15 29 Pohodlí Programování spínání spotřebičů na libovolnou dobu dopředu v jakémkoliv cyklu s různými podmínkami a výjimkami Spínání a sledování stavu spotřebičů z jednoho místa, například z uživatelova počítače, PDA nebo na obrazovce televize Dálkové (přes mobil či internet) spínání spotřebičů, sledování jejich aktuálního stavu Připojení různých existujících zařízení například zapnutí/vypnutí plynového kotle v závislosti na teplotě, spuštění fontánky při snížení vlhkosti v místnosti, spuštění zalévání při snížení vlhkosti půdy, atp. Okamžitý přenos předem definovaných informací uživateli (na určená tel. čísla nebo ové adresy), například výpadek proudu v objektu správci budovy, detekce kouře ostraze 30 Bezpečnost Vzdálený dohled nad aktivitou vybraných zařízení (trouba, žehlička nebo jiný spotřebič představující potenciální bezpečnostní riziko nebo nárůst spotřeby) Integrace různých detektorů (např. magnetického kontaktu na vstupních dveřích nebo výstupu ze specializovaného zabezpečovacího systému) a provádění předem stanovených akcí při zaznamenání aktivity čidel - např. spuštění alarmu při detekci pohybu nebo požáru nebo zaslání upozornění na vybraná telefonní čísla 15

16 31 Úspory energií Sledování aktuální spotřeby celého odběrného místa nebo skupiny vybraných spotřebičů Možnost měření i trojfázových spotřebičů a pevně připojených spotřebičů přímo v rozvaděči Zobrazování statistik a odběrových diagramů celého objektu nebo vybraných spotřebičů za libovolné období s různým rozlišením Sledování průběhu parametrů spotřeby (příkonu, proudu, napětí,...) Možnost řízení další zařízení přes HDO Nastavení pravidel pro zapnutí/vypnutí vybraných spotřebičů pouze za určitých podmínek Podpora rozhodování o náhradě určitých spotřebičů za úspornější, o změně sazby či velikosti jističe na základě naměřených hodnot Upozorňování uživatele na stav, kdy je oprávněn na základě nekvality dodávky požadovat od dodavatele energie finanční náhradu Případová studie úspory energ. Představení zákazníka Rodinný dům 4 osoby v domácnosti Elektrické topení, bojler, filtrace bazénu, další běžné spotřebiče Hlavní jistič 3 x 50A Podle fakturace platby za elektřinu cca 60 tis. Kč / rok, dva tarify Cílem měření nalezení možných úspor 32 16

17 Případová studie úspory energ. Odhad úspor a nákladů realizace 1. Úspory v oblasti elektřiny Optimalizace režimu topení = cca 5 tis. Kč / rok Optimalizace režimu bojleru a filtrace = 2 tis. Kč / rok Nový mrazák = 1 tis. Kč / rok (účinnost opatření závisí na ceně nového mrazáku) Optimalizace režimů pračky a myčky = 1 tis. Kč / rok Ostatní opatření = 1 tis. Kč / rok CELKEM = cca 10 tis. Kč / rok (cca 17%) 2. Úspory v dalších oblastech Zvýšení pohodlí především v části topení Zvýšení ochrany před zaplavením a krádeží 3. Náklady na realizaci opatření Komponenty systému ENcontrol = jednorázově cca 35 tis. Kč vč. montáže (návratnost pouze na energiích 4 roky) 33 Obsah 1. Co lidé chtějí 2. Nezbytné vlastnosti automatizačních systémů 3. Systém ENcontrol 4. Přínosy pro organizace 5. Přínosy pro domácnosti 6. Pohled do budoucna 7. Kontakt 34 17

18 35 Pohled do budoucna Nevýhody dnešních běžných systémů Orientace na jednotlivé funkční oblasti Špatná vzájemná spolupráce, různé ovládání Složité zavedení a změny Relativně vysoká cena, nejasně definované přínosy Budoucí systémy Budou stavěny na standardních platformách, aby jejich komponenty mohly být kombinovány Způsoby ovládání budou standardizovány Konvergence podobně jako v mobilní telefonii i v oblasti automatizačních systémů budou konvergovat funkce mezi různými oblastmi, energetickými médii a komunikačními kanály Mnohem intenzivnější komunikace uživatelů s dodavateli Větší zaměření na ekologii Obsah 1. Co lidé chtějí 2. Nezbytné vlastnosti automatizačních systémů 3. Systém ENcontrol 4. Přínosy pro organizace 5. Přínosy pro domácnosti 6. Pohled do budoucna 7. Kontakt 36 18

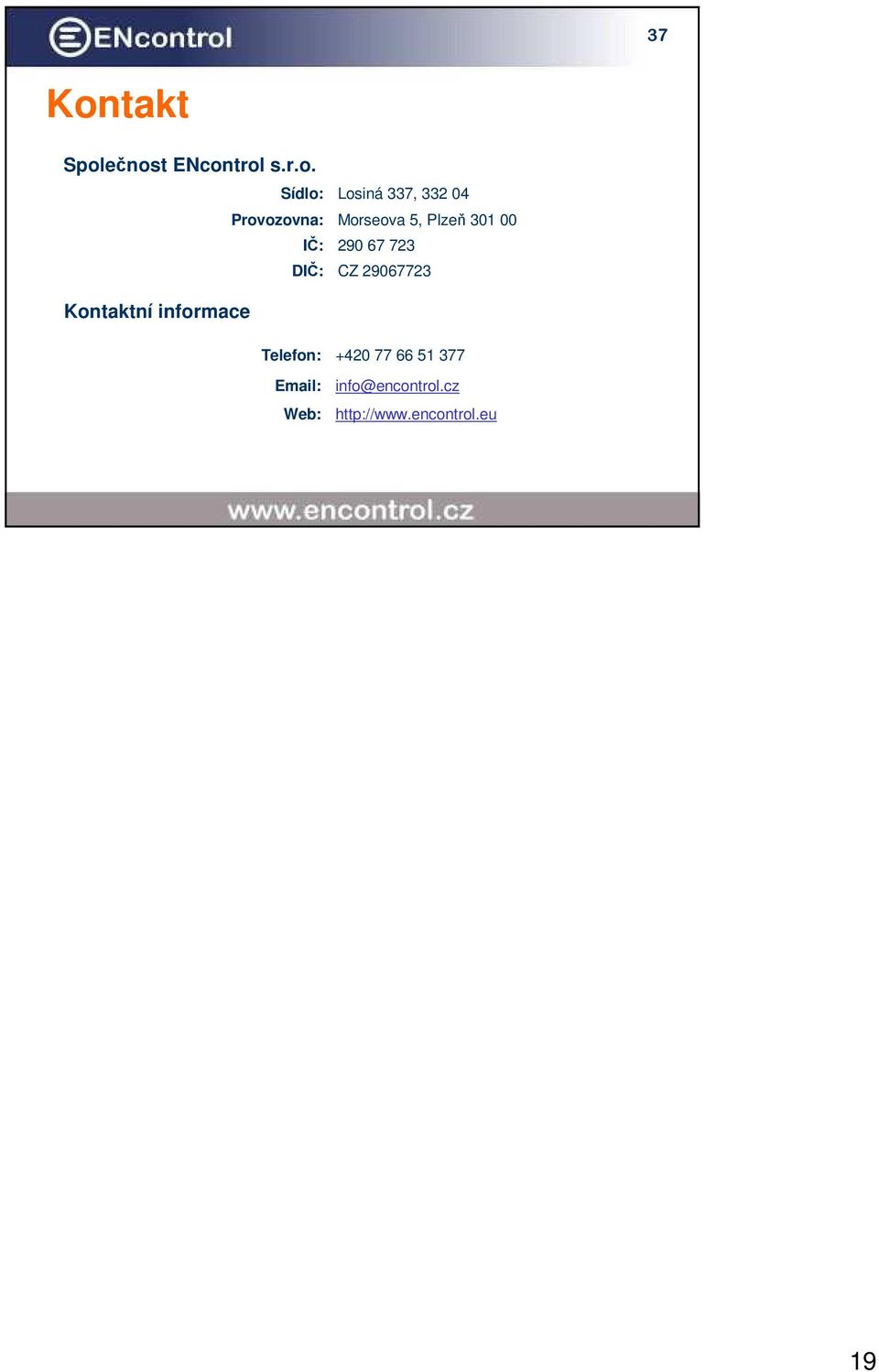

19 37 Kontakt Společnost ENcontrol s.r.o. Sídlo: Provozovna: IČ: DIČ: Losiná 337, Morseova 5, Plzeň CZ Kontaktní informace Telefon: Web:
