1 Komunikátor IP K1 - GPT Popis zařízení Instalační a servisní příručka přenosy z EZS pomocí GSM - GPRS, nízké a stabilní přenosové náklady, mobilita Zálohování telefonní linkou (PSTN) a SMS Přenášené formáty z EZS: pulzní nerozšířený 4/2 DTMF Contact ID Okamžitá detekce [jednotky min] v případě rozpadu spojení jak na straně PCO tak i na straně komunikátoru Signalizace rozpadu spojení výstupním relé Signalizace nedoručených zpráv výstupním relé PSTN Zálohované napájení 8 nezávislých vstupů GPRS

2 2 KOMUNIKÁTOR K1-GPT

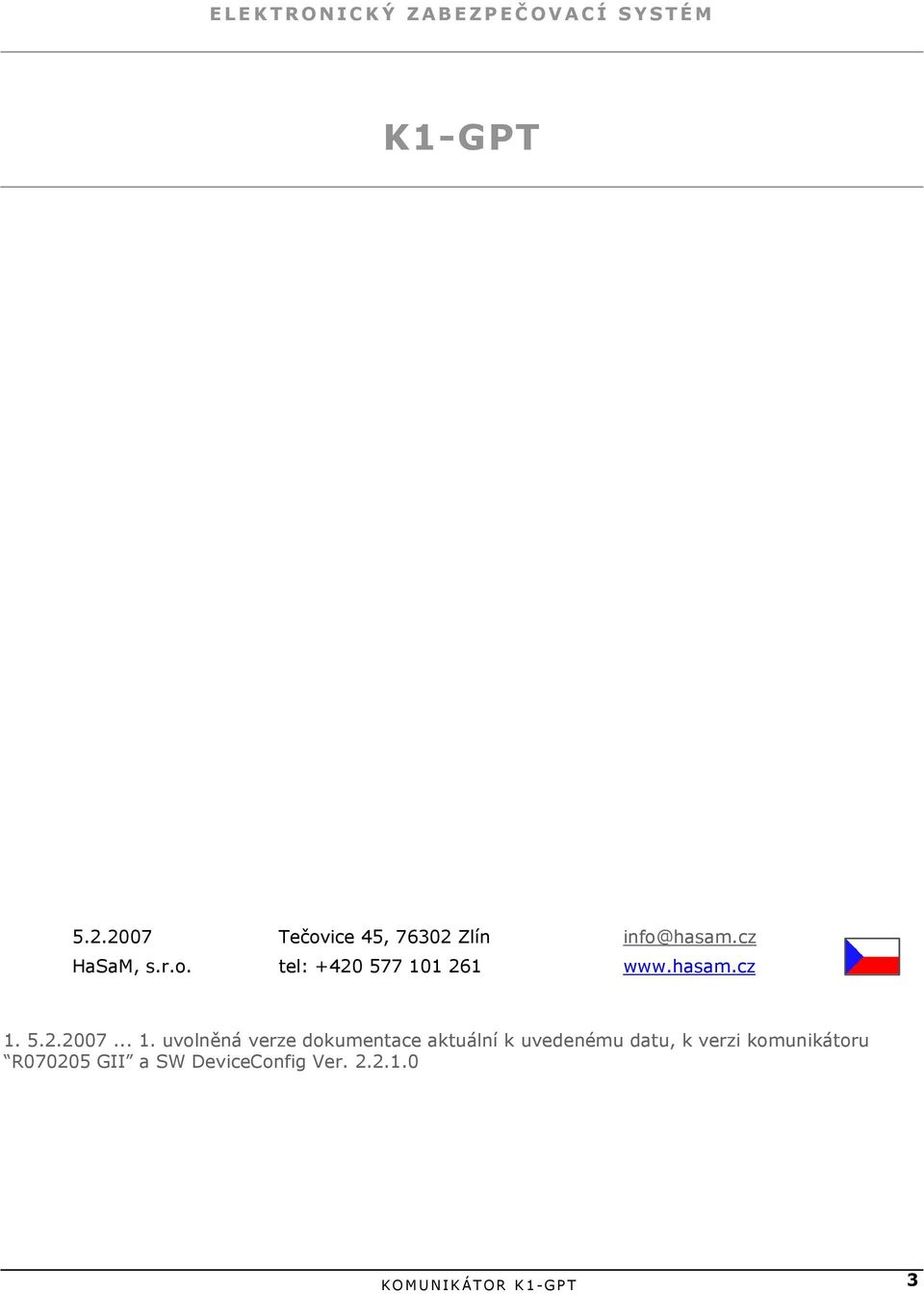

3 ELEKTRONICKÝ ZABEZPEČ OVACÍ SYSTÉM K1-GPT Tečovice 45, Zlín HaSaM, s.r.o. tel: uvolněná verze dokumentace aktuální k uvedenému datu, k verzi komunikátoru R GII a SW DeviceConfig Ver KOMUNIKÁTOR K1-GPT 3

4 Informace o autorských právech Copyright HaSaM, spol. s r.o Programová vybavení (software) k jednotlivým prvkům sytému SAFETY a dokumentace k těmto produktům jsou chráněny autorským zákonem. Kromě toho je značka SAFETYTM registrována firmou HaSaM s.r.o jako ochranná známka. Žádná část programového vybavení ani dokumentace nesmí být pozměňována, rozmnožována, ukládána v elektronické podobě ani jiným veřejným způsobem šířena bez předchozího výslovného svolení firmy HaSaM. spol. s r.o.. Toto omezení se také vztahuje na neautorizované překlady do jiných jazyků. Informace v této příručce jsou považovány za správné v okamžiku jejich publikace. Nicméně HaSaM, spol. s r.o. neposkytuje žádnou záruku za správnost těchto informací a vyhrazuje si právo změnit tento dokument bez upozornění. Firma HaSaM, spol. s r.o. není odpovědna za jakoukoliv ztrátu dat, poškození databází, nebo jiné ztráty, související s používáním této příručky. V případě jakýchkoliv nejasností se informujte přímo u firmy HaSaM na níže uvedených adresách. K vysvětlení detailů a podpoře zákazníků při provozování systému SAFETY slouží skupina technické podpory firmy HaSaM. Některé informace z dokumentace Vám mohou být zřejmé až po absolvování podrobného uživatelského školení. Přejeme Vám mnoho úspěchů při využívání služeb systému SAFETY. 4 KOMUNIKÁTOR K1-GPT

5 Obsah Informace o autorských právech 4 Obsah 5 POPIS FUNKCÍ KOMUNIKÁTORU 6 Vybavení komunikátoru 6 Definice funkcí komunikátoru 6 Jednoduše vyvážené (7) a napěťové (1) smyčky zón 6 Výstupy (2) signalizace poruchových stavů 6 Napájení, monitorování, zálohování, testy AKU 6 Nastavování komunikátoru 6 Přenosy zpráv na PCO, kontrola, rozpad a obnova spojení TCP/IP 6 Zálohování přenosů na PCO (PSTN/SMS) 7 Základní technická data 7 ZAPOJENÍ A POPIS KOMUNIKÁTORU 8 NASTAVENÍ KOMUNIKÁTORU 9 Instalace nastavovacího SW DeviceConfig 10 Kódy objektového zařízení 10 Parametry časové 10 Perioda testovací zprávy 10 Interval technického poplachu 10 Parametry TCP/IP 11 IP adresa a TCP port přijímač PCO (IP Server) 11 Parametry GSM (GPRS SMS) 11 APN (Access Point Name) 11 SMS (GSM tel. číslo v přijímači PCO-03) 11 Síla signálu GSM 11 Verze a typ objektového zařízení 11 Nastavení komunikace s EZS 12 Komunikace formátem Contact ID (4/2/1/3/2/3) 12 Komunikace pulzními formáty (4/2) 13 Seznam parametrů 14 Seznam použitých zkratek a výrazů 16 KOMUNIKÁTOR K1-GPT 5

6 POPIS FUNKCÍ KOMUNIKÁTORU Vybavení komunikátoru Komunikátor K1-GPT je přenosové zařízení, které využívá služeb GPRS v mobilních sítích GSM phase II pro přenášení zpráv z EZS na PCO. Mezi základní vlastnosti tohoto typu přenosu patří průběžná oboustranná kontrola spojení s PCO, nízké a stabilní měsíční přenosové náklady, vysoká míra pokrytí signálem GSM a další. V případě výpadku spojení prostřednictví GPRS umožňuje komunikátor přepnutí systému EZS na telefonní linku (PSTN) a pro neodeslané zprávy v paměti popř. nové zprávy umožňuje využít SMS (formát zpráv je kompatibilní s PCO-03). Napojení komunikátoru na EZS je možné prostřednictvím 8 vstupů a telefonního komunikátoru (4/2, Contact ID). Přenos z EZS lze, v případě detekce výpadku, zálohovat telefonní linkou. Pomocí dvou signálních reléových výstupů komunikátor signalizuje výpadek spojení s PCO a nedoručené zprávy v paměti při výpadku spojeni s PCO. Tyto signalizace jsou synchronizovány s funkcí zálohování EZS telefonní linkou. Napájení komunikátoru má vlastní zálohování a umožňuje využít transformátor pro napájení EZS. Komunikátor monitoruje změny v napájení a umožňuje posílání hlášení o výpadku a obnově AC a o poruše / obnově akumulátoru. Definice funkcí komunikátoru Jednoduše vyvážené (7) a napěťové (1) smyčky zón Výstupy (2) signalizace poruchových stavů Každá jednoduše vyvážená smyčka detekuje tři stavy. Stav rozpojení (R = Ω), stav vyvážení (R = 5k1) a stav spojení (R = 0 Ω). Každá změna stavu vstupu může být hlášena na PCO ve formátu 4/2. Kód zprávy je nastavitelný. Odezva vstupů je pevně nastavena na 0,5 sec. Elektrické vlastnosti výstupů komunikátoru, jsou uvedeny v kapitole Základní technická data (viz. dále). Oba signalizační výstupy jsou galvanicky oddělené N.O. kontakty. Výstup 1 je sepnut v okamžiku detekce výpadku spojení s PCO současně s přepnutím EZS na telefonní linku. Výstup 2 je sepnut současně s výstupem 1 nebo následně, jsou-li v paměti komunikátoru nedoručené zprávy. Pro funkci zálohování napájení je nutné připojit záložní Pb Napájení, monitorování, zálohování, testy AKU akumulátor 12V 4-7Ah. Jinak tato funkce nevyžaduje žádné nastavování. Detekce připojení akumulátoru probíhá s periodou 1 min. S periodou 1x týdně komunikátor provádí dynamický test akumulátoru o délce trvání 2 hodiny. Tento test dokáže odhalit pokles kapacity akumulátoru např. v důsledku jeho stárnutí. Každá změna stavu napájení může být hlášena na PCO ve formátu 4/2. Kód zprávy je nastavitelný. Pro nastavování parametrů objektového zařízení je určen program DeviceConfig. Pomocí tohoto programu lze parametry do Nastavování komunikátoru objektového zařízení nahrát i vyčíst, následně např. modifikovat a uchovávat v souborech ve formátu XML. Nastavování probíhá lokálně prostřednictví rozhraní RS232 sériového kabelu. Mechanismus pro nastavení parametrů v komunikátoru počítá také s možností využití vzdáleného připojení a modifikace parametrů. Události z komunikátoru jsou přenášeny ve formátu 4/2. Události z EZS jsou přenášeny v nezměněné podobě tak, jak byly přijaty Přenosy zpráv na PCO, z EZS tzn., ve formátu 4/2 nebo Contact ID. Na přijímací straně PCO kontrola, rozpad a obnova je programově provedena autorizace a dekódování přijatých zpráv, jejich převod do formátu SG-MLR2 a předání prostřednictvím spojení TCP/IP sériového portu vyhodnocovacímu SW nebo zápis přímo do databáze SQL. Kontrola spojení je prováděna kontrolními přenosy s nastavenou periodou v rozmezí 10 sec 42,5 min s krokem 10 sec. Každá zpráva odeslaná na PCO je potvrzována. Na straně komunikátoru je výpadek spojení 6 KOMUNIKÁTOR K1-GPT

7 detekován na základě neobdržení potvrzení v časovém limitu. Na přijímací straně je výpadek spojení automaticky detekován na základě včasného neobdržení testovací či jiné zprávy. Při výpadku spojení komunikátor opakuje připojení k síti a odeslání poslední odeslané zprávy do doby jejího potvrzení z PCO. Komunikátor umožňuje v případě poruchy komunikace s PCO připojit k EZS telefonní linku (PSTN) i koncové zařízení (telefon, fax ). EZS Zálohování přenosů na PCO pak přebírá řízení tohoto spojení a má možnost alternativního (PSTN/SMS) připojení na PCO. Jako porucha komunikace s PCO je klasifikován každý výpadek trvající déle jak nastavená doba (parametr: Interval technického poplachu. Signalizaci poruchových stavů provádí komunikátor prostřednictvím výstupů (viz. Výstupy (2) ). Neodeslané zprávy v paměti mohou být odeslány formou krátké zprávy (SMS) na PCO. Typ zpráv a formát dat umožňuje příjem přijímačem PCO-03 (zprávy nejsou čitelné na běžném mobilním telefonu). Doručení odeslaných zpráv není vyhodnocováno a odeslané zprávy zůstávají i nadále v paměti komunikátoru. Následně po obnově TCP/IP spojení jsou přeneseny na PCO. Základní technická data Napájení: F / Pin 50/60Hz / 15VA min / max 14 Vac / 18,5 Vac Střední proudová spotřeba *: I Max / Typ 200 ma / 180mA Záložní akumulátor: (Pb) 12V / 4-7Ah Doba provozu z nabité baterie: 4Ah / 7Ah - typ 24 hod. / 42 hod. Rozsah provozních teplot (okolí): min / max -10 / 50 C Reléové výstupy: Kontakt N.O. 2x U max spínané P max spínaný 200VDC 10VA I max spínaný 0,5A Indikace stavu LED na PS Nesvítí = klidový stav Vstupy: Jednoduše rozvážené 7x stavy napěťové Uin 0 / 5k1 (±2k2) / 1x 5 24V DC Rozměry (deska PS): Mobilní síť GSM phase II: RF konektor: SIM karta: Anténa: 152 x 105 x 60 mm 900MHz (2W) / 1800MHz (1W) SMA(F) / 50 ohm Plug-in 3V 2.5m, magnet 0dB * bez dobíjení AKU, platí i pro odběr z AKU KOMUNIKÁTOR K1-GPT 7

8 ZAPOJENÍ A POPIS KOMUNIKÁTORU 8 KOMUNIKÁTOR K1-GPT

9 NASTAVENÍ KOMUNIKÁTORU Pro nastavování parametrů objektového zařízení je určen program DeviceConfig. Pomocí tohoto programu lze parametry do objektového zařízení nahrát i vyčíst, následně např. modifikovat a uchovávat v souborech ve formátu XML. Jednotlivé funkce jsou přístupné jak v zobrazeném menu tak také v níže umístněné nástrojové liště. Zápis a vyčtení parametrů komunikátoru probíhá prostřednictvím komunikačního kabelu a sériového rozhraní RS232 (COM portu). Volbu sériového portu můžete provést v dialogu, nabídnutém po zahájení komunikace s komunikátorem (volba Nastavení IP komunikátoru - vyčtení / nastavení parametrů). Nabídka obsahuje pouze porty dostupné na vašem PC. POZOR! Pro nastavení režimu konfigurace tzn. nastavování nebo vyčítání parametrů přes sériové rozhraní je nutné osadit propojku JP1. Pro uvedení do režimu komunikace s PCO je nutné propojku odejmout. Průběh komunikace je po jednotlivých krocích zobrazován v následujícím dialogu. Pokud během některého kroku dojde k ohlášení chyby, ukončete komunikaci a spusťte operaci znovu popř. překontrolujte osazeni propojky JP1 (viz. Zapojení kom...). Ukončení komunikace potvrďte tlačítkem OK a použití sériový port bude uvolněn. KOMUNIKÁTOR K1-GPT 9

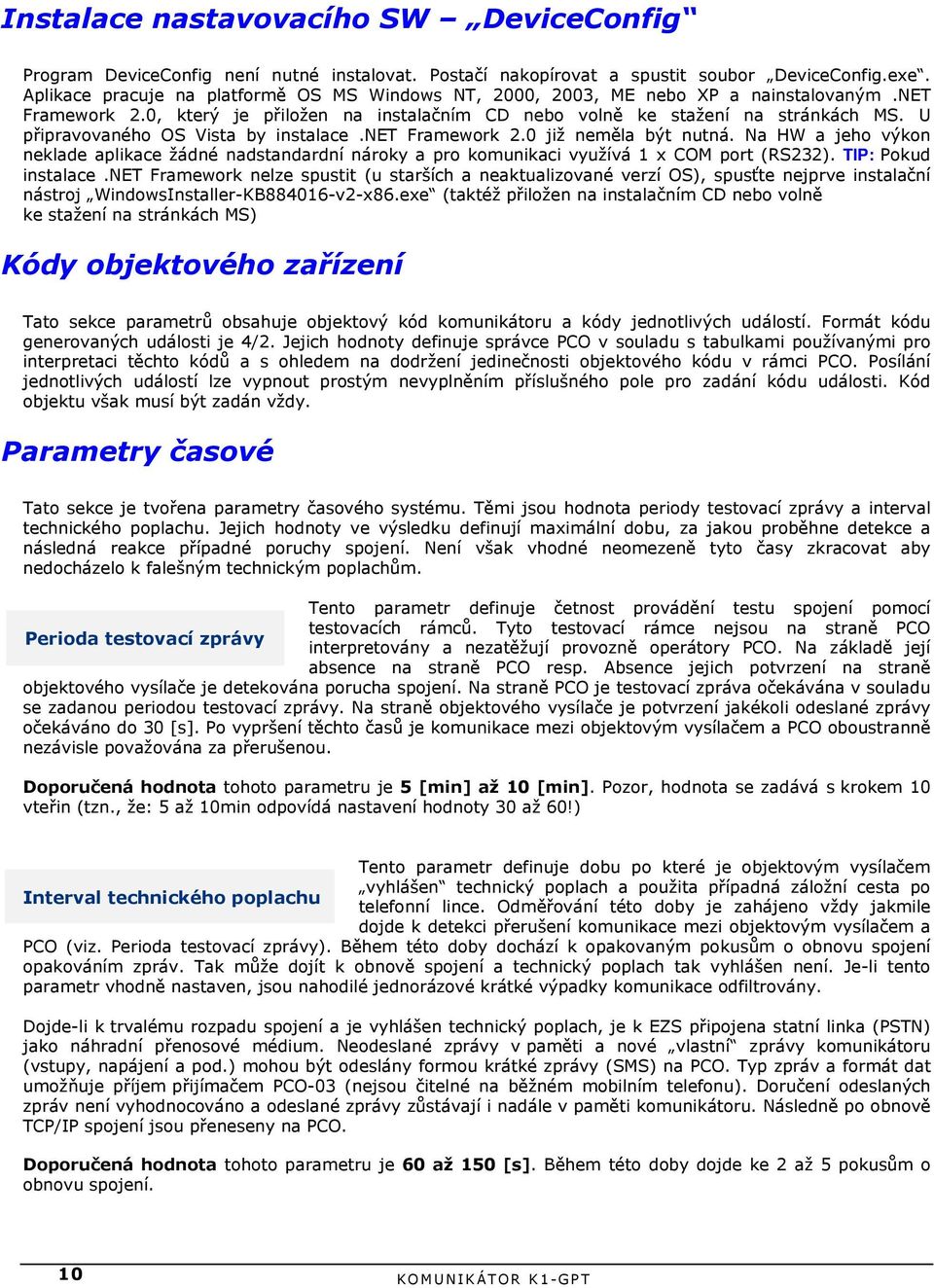

10 Instalace nastavovacího SW DeviceConfig Program DeviceConfig není nutné instalovat. Postačí nakopírovat a spustit soubor DeviceConfig.exe. Aplikace pracuje na platformě OS MS Windows NT, 2000, 2003, ME nebo XP a nainstalovaným.net Framework 2.0, který je přiložen na instalačním CD nebo volně ke stažení na stránkách MS. U připravovaného OS Vista by instalace.net Framework 2.0 již neměla být nutná. Na HW a jeho výkon neklade aplikace žádné nadstandardní nároky a pro komunikaci využívá 1 x COM port (RS232). TIP: Pokud instalace.net Framework nelze spustit (u starších a neaktualizované verzí OS), spusťte nejprve instalační nástroj WindowsInstaller-KB v2-x86.exe (taktéž přiložen na instalačním CD nebo volně ke stažení na stránkách MS) Kódy objektového zařízení Tato sekce parametrů obsahuje objektový kód komunikátoru a kódy jednotlivých událostí. Formát kódu generovaných události je 4/2. Jejich hodnoty definuje správce PCO v souladu s tabulkami používanými pro interpretaci těchto kódů a s ohledem na dodržení jedinečnosti objektového kódu v rámci PCO. Posílání jednotlivých událostí lze vypnout prostým nevyplněním příslušného pole pro zadání kódu události. Kód objektu však musí být zadán vždy. Parametry časové Tato sekce je tvořena parametry časového systému. Těmi jsou hodnota periody testovací zprávy a interval technického poplachu. Jejich hodnoty ve výsledku definují maximální dobu, za jakou proběhne detekce a následná reakce případné poruchy spojení. Není však vhodné neomezeně tyto časy zkracovat aby nedocházelo k falešným technickým poplachům. Tento parametr definuje četnost provádění testu spojení pomocí testovacích rámců. Tyto testovací rámce nejsou na straně PCO Perioda testovací zprávy interpretovány a nezatěžují provozně operátory PCO. Na základě její absence na straně PCO resp. Absence jejich potvrzení na straně objektového vysílače je detekována porucha spojení. Na straně PCO je testovací zpráva očekávána v souladu se zadanou periodou testovací zprávy. Na straně objektového vysílače je potvrzení jakékoli odeslané zprávy očekáváno do 30 [s]. Po vypršení těchto časů je komunikace mezi objektovým vysílačem a PCO oboustranně nezávisle považována za přerušenou. Doporučená hodnota tohoto parametru je 5 [min] až 10 [min]. Pozor, hodnota se zadává s krokem 10 vteřin (tzn., že: 5 až 10min odpovídá nastavení hodnoty 30 až 60!) Tento parametr definuje dobu po které je objektovým vysílačem vyhlášen technický poplach a použita případná záložní cesta po Interval technického poplachu telefonní lince. Odměřování této doby je zahájeno vždy jakmile dojde k detekci přerušení komunikace mezi objektovým vysílačem a PCO (viz. Perioda testovací zprávy). Během této doby dochází k opakovaným pokusům o obnovu spojení opakováním zpráv. Tak může dojít k obnově spojení a technický poplach tak vyhlášen není. Je-li tento parametr vhodně nastaven, jsou nahodilé jednorázové krátké výpadky komunikace odfiltrovány. Dojde-li k trvalému rozpadu spojení a je vyhlášen technický poplach, je k EZS připojena statní linka (PSTN) jako náhradní přenosové médium. Neodeslané zprávy v paměti a nové vlastní zprávy komunikátoru (vstupy, napájení a pod.) mohou být odeslány formou krátké zprávy (SMS) na PCO. Typ zpráv a formát dat umožňuje příjem přijímačem PCO-03 (nejsou čitelné na běžném mobilním telefonu). Doručení odeslaných zpráv není vyhodnocováno a odeslané zprávy zůstávají i nadále v paměti komunikátoru. Následně po obnově TCP/IP spojení jsou přeneseny na PCO. Doporučená hodnota tohoto parametru je 60 až 150 [s]. Během této doby dojde ke 2 až 5 pokusům o obnovu spojení. 10 KOMUNIKÁTOR K1-GPT

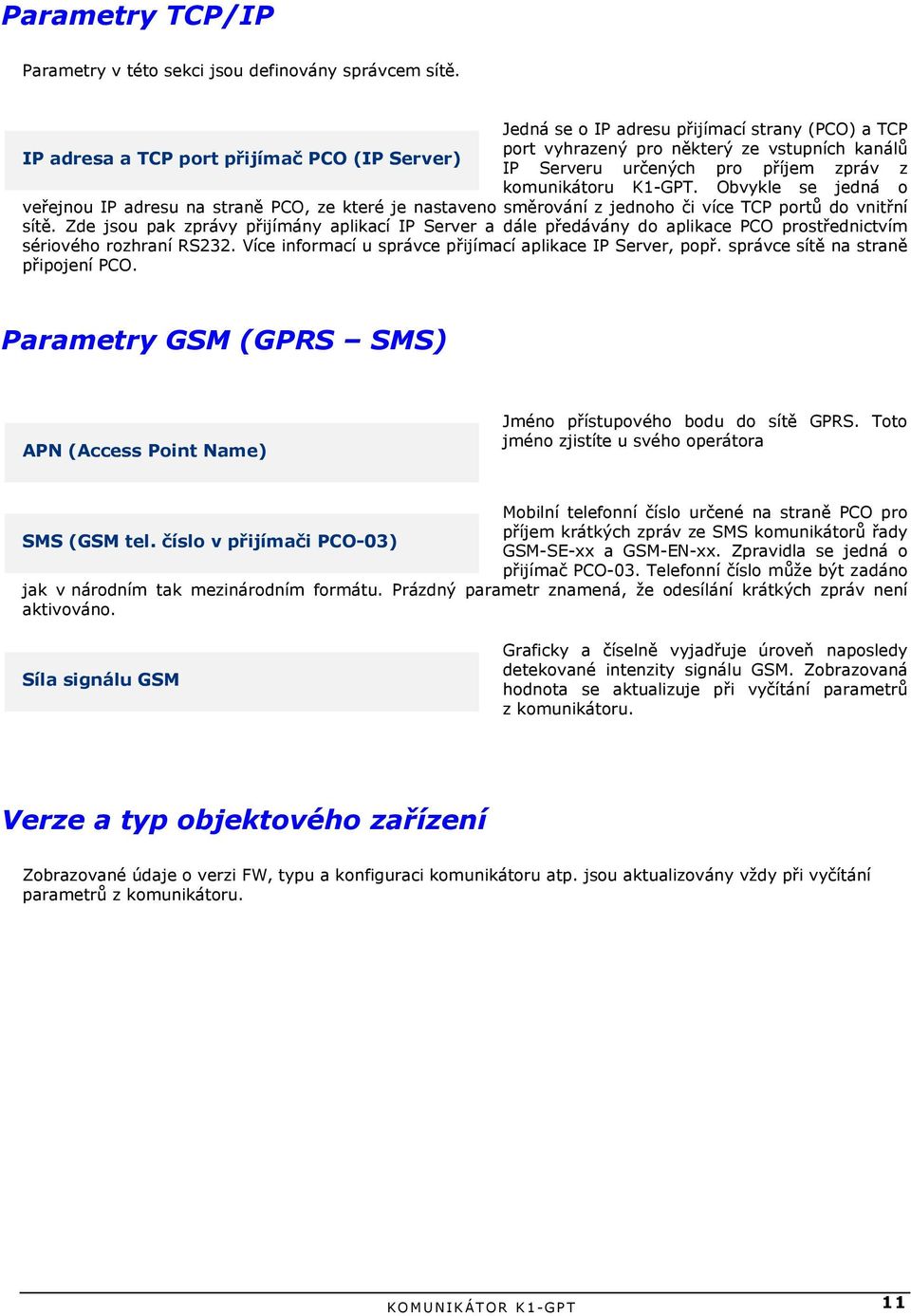

11 Parametry TCP/IP Parametry v této sekci jsou definovány správcem sítě. Jedná se o IP adresu přijímací strany (PCO) a TCP port vyhrazený pro některý ze vstupních kanálů IP adresa a TCP port přijímač PCO (IP Server) IP Serveru určených pro příjem zpráv z komunikátoru K1-GPT. Obvykle se jedná o veřejnou IP adresu na straně PCO, ze které je nastaveno směrování z jednoho či více TCP portů do vnitřní sítě. Zde jsou pak zprávy přijímány aplikací IP Server a dále předávány do aplikace PCO prostřednictvím sériového rozhraní RS232. Více informací u správce přijímací aplikace IP Server, popř. správce sítě na straně připojení PCO. Parametry GSM (GPRS SMS) APN (Access Point Name) Jméno přístupového bodu do sítě GPRS. Toto jméno zjistíte u svého operátora Mobilní telefonní číslo určené na straně PCO pro příjem krátkých zpráv ze SMS komunikátorů řady SMS (GSM tel. číslo v přijímači PCO-03) GSM-SE-xx a GSM-EN-xx. Zpravidla se jedná o přijímač PCO-03. Telefonní číslo může být zadáno jak v národním tak mezinárodním formátu. Prázdný parametr znamená, že odesílání krátkých zpráv není aktivováno. Síla signálu GSM Graficky a číselně vyjadřuje úroveň naposledy detekované intenzity signálu GSM. Zobrazovaná hodnota se aktualizuje při vyčítání parametrů z komunikátoru. Verze a typ objektového zařízení Zobrazované údaje o verzi FW, typu a konfiguraci komunikátoru atp. jsou aktualizovány vždy při vyčítání parametrů z komunikátoru. KOMUNIKÁTOR K1-GPT 11

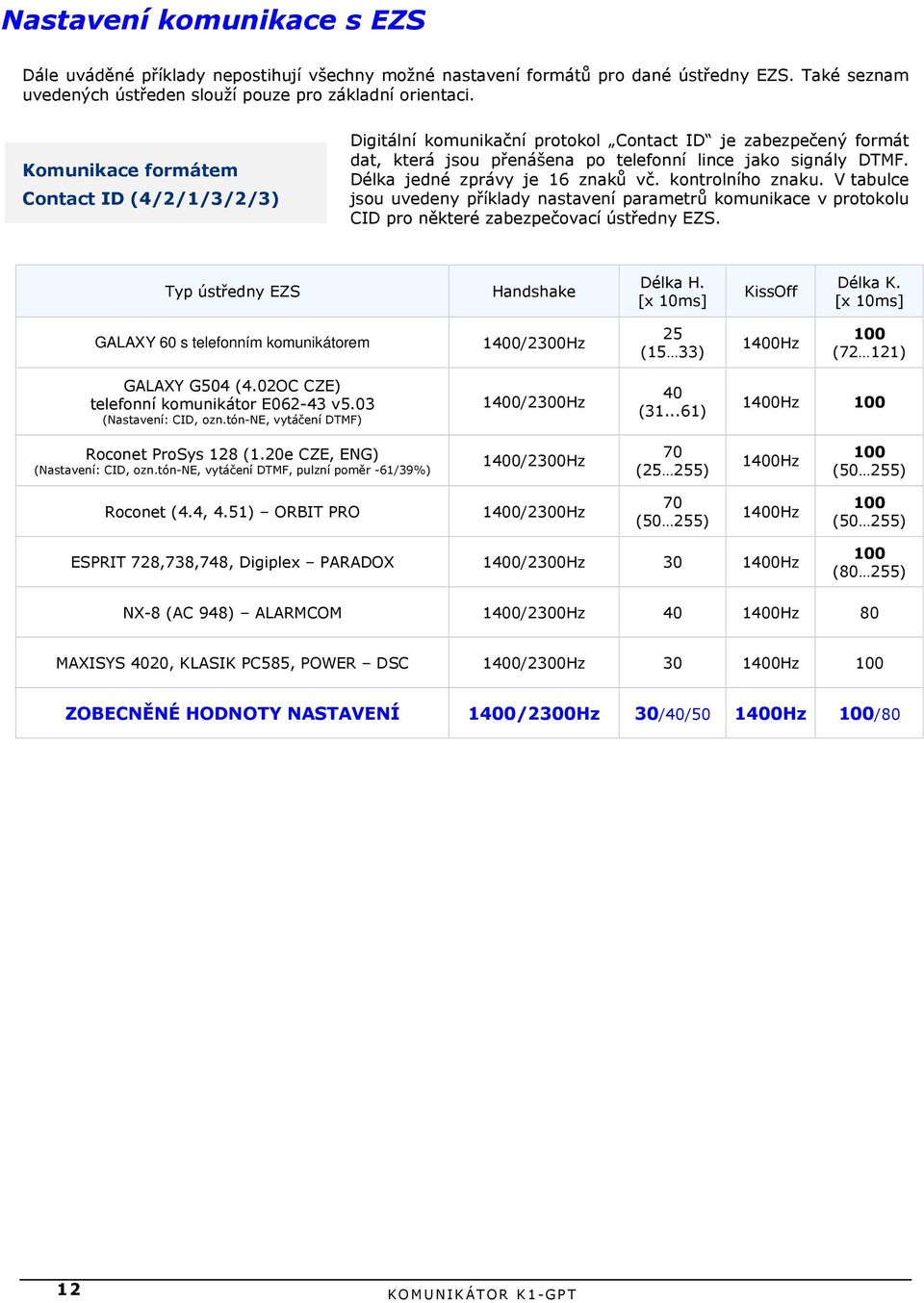

12 Nastavení komunikace s EZS Dále uváděné příklady nepostihují všechny možné nastavení formátů pro dané ústředny EZS. Také seznam uvedených ústředen slouží pouze pro základní orientaci. Komunikace formátem Contact ID (4/2/1/3/2/3) Digitální komunikační protokol Contact ID je zabezpečený formát dat, která jsou přenášena po telefonní lince jako signály DTMF. Délka jedné zprávy je 16 znaků vč. kontrolního znaku. V tabulce jsou uvedeny příklady nastavení parametrů komunikace v protokolu CID pro některé zabezpečovací ústředny EZS. Typ ústředny EZS Handshake Délka H. [x 10ms] KissOff Délka K. [x 10ms] GALAXY 60 s telefonním komunikátorem 1400/2300Hz 25 (15 33) 1400Hz (72 121) GALAXY G504 (4.02OC CZE) telefonní komunikátor E v5.03 (Nastavení: CID, ozn.tón-ne, vytáčení DTMF) 1400/2300Hz 40 ( ) 1400Hz Roconet ProSys 128 (1.20e CZE, ENG) (Nastavení: CID, ozn.tón-ne, vytáčení DTMF, pulzní poměr -61/39%) 1400/2300Hz 70 (25 255) 1400Hz (50 255) Roconet (4.4, 4.51) ORBIT PRO 1400/2300Hz 70 (50 255) 1400Hz (50 255) ESPRIT 728,738,748, Digiplex PARADOX 1400/2300Hz Hz (80 255) NX-8 (AC 948) ALARMCOM 1400/2300Hz Hz 80 MAXISYS 4020, KLASIK PC585, POWER DSC 1400/2300Hz Hz ZOBECNĚNÉ HODNOTY NASTAVENÍ 1400/2300Hz 30/40/ Hz /80 12 KOMUNIKÁTOR K1-GPT

13 Komunikace pulzními formáty (4/2) Komunikace pulzními formáty (4/2) Komunikace pulzními formáty 4/2 zahrnuje všechny typy nerozšířených formátů 4/2 bez kontrolního znaku s přenosem 1800Hz a 1900Hz a přenosovou rychlostí 10bps až 40bps jako jsou např.: ADEMCO /SILENT NIGHT slow 1900Hz, 10bps ADEMCO slow 1800Hz, 10bps SILENT NIGHT fast 1900Hz, 20bps SESCOA 1800Hz, 20bps SESCOA / FRANKLIN fast1800hz, 20bps RADIONICS 20bps a 40bps V tabulce jsou uvedeny příklady nastavení parametrů komunikace ve formátu 4/2 pro některé zabezpečovací ústředny EZS. Správnost přenášených dat lze ověřit nastavením kontroly opakováním. Je-li to možné, je vhodnější volit nastavení rychlejšího formátu. Z uvedených hodnot lze předpokládat, že nastavení je shodné pro většinu používaných ústředen. Kmitočet potvrzovacích tónů je pochopitelně nutné nastavit s ohledem na konkrétní volbu komunikačního formátu EZS. Typ ústředny EZS Formát Handshake Délka H. [x 10ms] KissOff Délka K. [x 10ms] ESPRIT 728,738,748 PARADOX Radionics (40bps) 2300Hz (1400Hz) (80 120) 2300Hz (1400Hz) (80 120) NX-8 (AC 948) ALARMCOM Franklin fast (20bps) 2300Hz (1400Hz) (80 120) 2300Hz (1400Hz) (80 120) PC2585 DSC Radionics (40bps) 2300Hz (1400Hz) (80 120) 2300Hz (1400Hz) (80 120) ZOBECNĚNÉ HODNOTY NASTAVENÍ 4/2 NE 2300Hz (1400Hz) 2300Hz (1400Hz) KOMUNIKÁTOR K1-GPT 13

14 Seznam parametrů IP adresy, porty... PCO Definuje PCO administrátor Příklad hodnoty IP adresa Port 1234 Časové Parametry * minimálně 1 tj. 10 sec. PARAMETR nastavení Doporučená hodnota Jednotka Perioda kontroly spojení* (5 až 10min) [x 10 sec] Interval Technického poplachu [sec] GSM parametry Parametr Definuje PCO administrátor Příklad hodnoty APN internet SMS KOMUNIKÁTOR K1-GPT

15 Formát komunikace s EZS (viz. také kapitola Vzorová nastavení komunikace z EZS ) PARAMETR nastavení Typ formátu Typ tónu handshake Délka tónu handshake Typ tónu KissOff Délka tónu KissOff Zálohování telefonní linkou (ANO/NE) TYPY FORMÁTU (komunikace s ústřednou EZS) pulzní 4+2 (přenos 1800/1900Hz, nezabezpečený) pulzní 4+2 s opakováním (přenos 1800/1900Hz, kontrola opakováním) Contact ID (4/2/1/3/2/3) TYPY Handshake / KissOff 1400Hz, 2300Hz 1400Hz, 2300Hz Dvojtón 1400/2300Hz kódy (4/2) hlášení komunikátoru (nevyplněný kód = hlášení se neposílá) Kód objektu - komunikátoru (4 znaky) HLÁŠENÍ Žádaný kód (2 zn.) HLÁŠENÍ Žádaný kód (2 zn.) Vstup 1 spojen Vstup 2 spojen Vstup 3 spojen Vstup 4 spojen Vstup 5 spojen Vstup 6 spojen Vstup 7 spojen Vstup 8 spojen Vstup 1 vyvážen Vstup 2 vyvážen Vstup 3 vyvážen Vstup 4 vyvážen Vstup 1 rozpojen Vstup 2 rozpojen Vstup 3 rozpojen Vstup 4 rozpojen Vstup 5 rozpojen Vstup 6 rozpojen Vstup 7 rozpojen Vstup 8 rozpojen Pokles Baterie Obnova Baterie Výpadek AC Obnova AC Vstup 5 vyvážen Vstup 6 vyvážen Vstup 7 vyvážen Hodnoty znaků 0 9 a A F KOMUNIKÁTOR K1-GPT 15

16 Seznam použitých zkratek a výrazů Sec. jednotka sekunda Min. jednotka minut Hod. jednotka hodin HW hardware technické vybavení SW software programové vybavení PC osobní počítač PCO pult centralizované ochrany 4/2 komunikační pulzní formát 4+2 CID DTMF komunikační formát Contact ID EZS elektronický zabezpečovací/poplachový systém Tj. to je, Tzn. to znamená, vč. včetně např. například: LED... light emited diode svítivá dioda Atp a tak podobně. PSTN... veřejná komutovaná telefonní síť (private switched telepfone network) SMS... systém krátkých zpráv nebo též hovorové označení krátké zprávy GSM... mobilní síť (global system for mobile communications)
