MODUL ŘÍZENÍ TÓNOVOU SELEKTIVNÍ VOLBOU

Transkript

1 RDE-JM-03A Strana 1 (celkem 10) S5C MODUL ŘÍZENÍ TÓNOVOU SELEKTIVNÍ VOLBOU Modul S5C je určen k řízení různých funkcí pomocí přijaté tónové selektivní volby (dále jen SV). Lze ho použít všude tam, kde je potřeba dálkově, pomocí SV, ovládat nějaké zařízení binárními stavy nebo přes RS232, či generovat POCSAG. Modul S5C je řešen jako Option Board pro mobilní radiostanice Motorola Professional Series 300 v příslušném pásmu (Databox, GM340, GM360, GM380). V případě rdst s ovládací hlavou musí být tato v odděleném provedení (remote). Podle typu použití a požadovaných funkcí je modul vybaven příslušným firmware. Tento firmware je vyvíjen postupně podle typu použití viz. Příklady použití, lze ho však upravovat na základě požadavků zákazníka. Modul S5C obsahuje 1x rozhraní RS232, nf vstup, nf výstup a 7x vstupně/výstupní binární port z nichž 1 může být jako analogový vstup, dále vlastní obvod napájení (možnost vypnutí a zapnutí vlastní rdst při splnění určitých podmínek). Konektory: DB9 RS232 DB25 vstupy / výstupy FCC10 event. připojení oddělené ovládací hlavy rdst Funkce modulu využívá existence 16-ti dekodérů SV u použitých rdst. Každému dekodéru je přiřazena určitá činnost modulu. Konfigurování modulu se provádí připojeným PC s příslušným softwarem, přičemž tato konfigurace úzce souvisí s nastavením vlastní rdst pomocí CPS. Následující příklady použití ukazují možnosti modulu S5C.

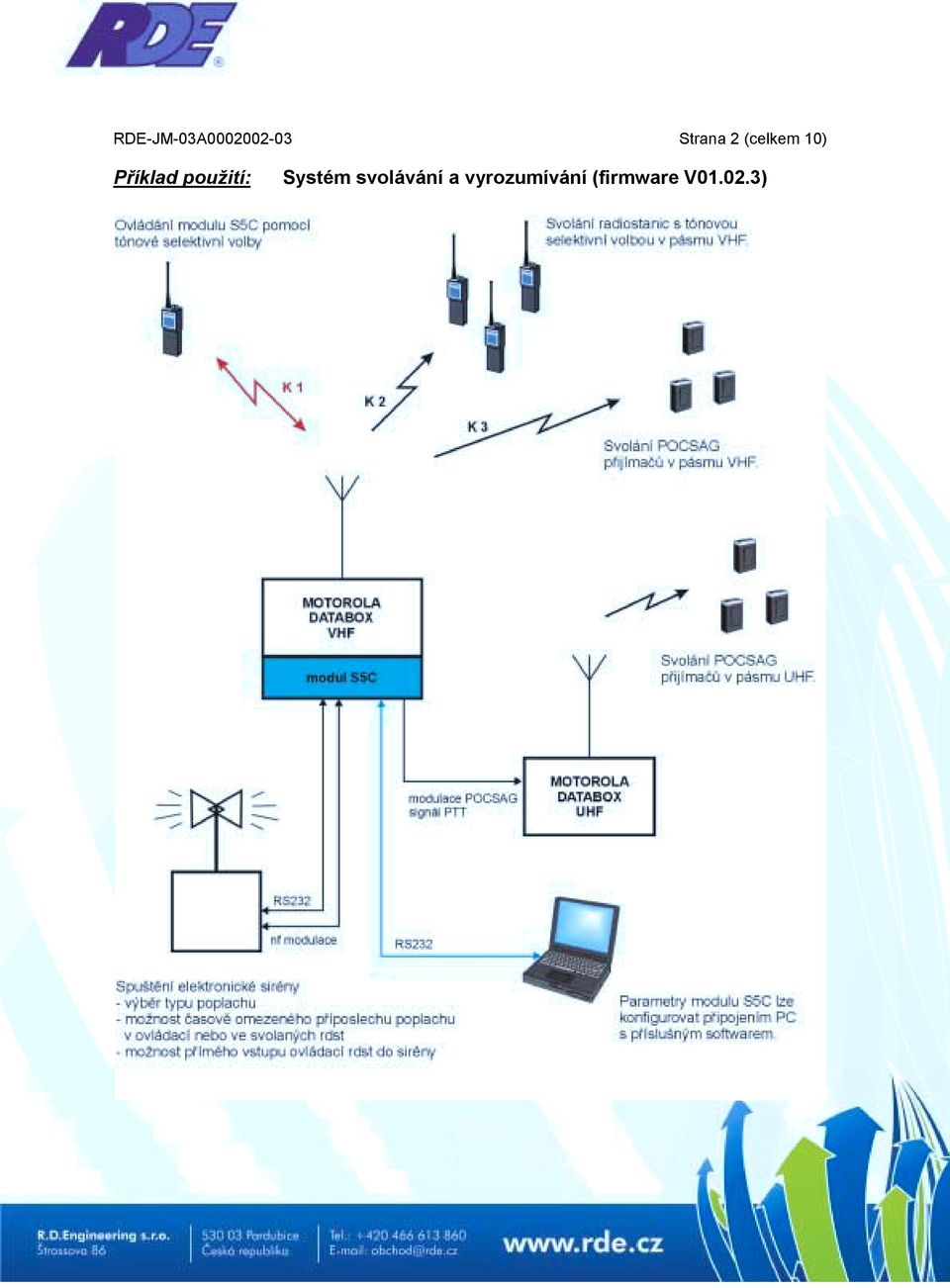

2 RDE-JM-03A Strana 2 (celkem 10) Příklad použití: Systém svolávání a vyrozumívání (firmware V )

3 RDE-JM-03A Strana 3 (celkem 10)!!! Vysláním jedné SV lze spustit elektronickou sirénu a svolat přijímače POCSAG a rdst s SV!!! Tento příklad řeší ovládání elektronické sirény PAVIAN pomocí SV. Siréna může být tedy ovládána např. místně, dálkově kanálem POCSAG a navíc dálkově kanálem SV. Modul je umístěn do skříně sirény a jeho napájení je řešeno ze zálohovaného zdroje sirény. Pomocí SV lze:! ovládat elektronickou sirénu PAVIAN (RS232)! přímý vstup ovládací rdst do sirény (v případě nouze lze přímo z ovládací rdst promluvit k obyvatelstvu)! svolávat rdst nebo přijímače s tónovou sel. volbou.! časově omezený příposlech poplachu v ovládací nebo ve svolaných rdst! svolávat přijímače POCSAG ve stejném pásmu na předdefinovaném kanále (není potřeba další rdst), nebo v jiném pásmu připojením další rdst. Programovatelné osazení 16-ti dekodérů může být např: 1 test sirény (modul S5C odpoví až poté, co proběhne komunikace se sirénou) 2 povel siréně STOP 3 svolání všech přijímačů POCSAG na kanále A, svolání všech rdst s SV na kanále B 4 svolání skupiny 1 přijímačů POCSAG na kanále A 5 svolání skupiny 2 přijímačů POCSAG na kanále A 6 povel siréně POŽÁRNÍ POPLACH, svolání všech přijímačů POCSAG a rdst s SV 7 povel siréně NEBEZPEČÍ ZÁTOPOVÉ VLNY 8 povel siréně VŠEOBECNÁ VÝSTRAHA 9 povel siréně ZKOUŠKA SIRÉN, příposlech poplachu 10 přímý vstup do sirény 11 neosazeno.. 16 neosazeno Poznámky: U sirény lze spouštět všechny varovné signály a verbální informace dle PO-1084/KIS-2001 Požadavky na koncové prvky napojené do jednotného systému varování a vyrozumění. Svolávání přijímačů a rdst může probíhat na jiném kanále než je kanál ovládací. Prakticky lze každému dekodéru přiřadit jiný kanál pro svolávání a to i tak, že na jeden dekodér proběhne svolání přijímačů POCSAG na kanále A a rdst s SV na kanále B. Každému dekodéru, který bude generovat POCSAG lze přiřadit různou rychlost POCSAGu (512, 1200, 2400 bps). textovou zprávu v délce 10 znaků a vysílací kanál.

4 RDE-JM-03A Strana 4 (celkem 10) Příklad použití: Systém svolávání a ovládání motorové rotační sirény (firmware V )

5 RDE-JM-03A Strana 5 (celkem 10)!!! Vysláním jedné SV lze spustit motorovou sirénu a svolat přijímače POCSAG a rdst s SV!!! Tento příklad řeší ovládání elektrické rotační sirény pomocí SV. Pomocí modulu DVPS-3 může být siréna ovládána místně nebo dálkově kanálem SV. U sirén již vybavených rdst a DVPS-3 lze modulem S5C rozšířit stávající možnosti o svolávání přijímačů POCSAG. Pomocí SV lze:! spouštět elektrickou rotační sirénu! svolávat rdst nebo přijímače s tónovou sel. volbou.! svolávat přijímače POCSAG ve stejném pásmu na předdefinovaném kanále (není potřeba další rdst), nebo v jiném pásmu připojením další rdst. Programovatelné osazení 16-ti dekodérů může být např: 1 test sirény 2 svolání všech přijímačů POCSAG na kanále A, svolání všech rdst s SV na kanále B 3 svolání skupiny 1 přijímačů POCSAG na kanále A 4 svolání skupiny 2 přijímačů POCSAG na kanále A 6 spuštění sirény, svolání všech přijímačů POCSAG a rdst s SV 7 spuštění sirény 8 neosazeno.. 16 neosazeno Poznámky: Svolávání přijímačů a rdst může probíhat na jiném kanále než je kanál ovládací. Prakticky lze každému dekodéru přiřadit jiný kanál pro svolávání a to i tak, že na jeden dekodér proběhne svolání přijímačů POCSAG na kanále A a rdst s SV na kanále B. Každému dekodéru, který bude generovat POCSAG lze přiřadit různou rychlost POCSAGu (512, 1200, 2400 bps), textovou zprávu v délce 10 znaků a vysílací kanál.

6 RDE-JM-03A Strana 6 (celkem 10) Příklad použití: Systém svolávání (firmware V )!!! Vysláním jedné SV lze svolat přijímače POCSAG a rdst s SV!!! Tento příklad ukazuje využití modulu S5C jako svolávače přijímačů POCSAG. Výhodou je, že vysláním jedné SV na kanále A je možno svolat přijímače POCSAG na kanále B, rdst s SV na kanále C. Připojením další rdst viz. předchozí příklady je možné např. svolávat přijímače POCSAG v pásmu UHF radiostanicí v pásmu VHF. Každému dekodéru, který bude generovat POCSAG lze přiřadit různou rychlost POCSAGu (512, 1200, 2400 bps), textovou zprávu v délce 10 znaků a vysílací kanál. K nastavování funkcí dekodérů modulu je určen PC software S5C konfig (viz dále).

7 RDE-JM-03A Strana 7 (celkem 10) Příklad použití: Systém svolávání PC (firmware V ) Tento příklad ukazuje jiný způsob použití modulu S5C. Zde není využíváno dekodérů, čili se nejedná o ovládání pomocí SV. Modul je propojen přes rozhrani RS232 s PC. V případě větší vzdálenosti modulu od PC lze propojení realizovat linkou RS485, RS422 pomocí převodníků. Z aplikace běžící na PC lze volit adresu pageru, rychlost POCSAGu, kanál a zprávu buď pevně danou, či libovolnou. Další možné příklady použití:! ovládání různých zařízení přes rozhraní RS232! ovládání různých zařízení binárními výstupy (vrata, čerpadla,atd) s možností zpětné kontroly! snímání analogových veličin (využití interních AD převodníků)

8 RDE-JM-03A Strana 8 (celkem 10) Nastavovací software S5C konfig V ! Software podporuje moduly S5C V ! Testováno na Windows 95, 98 SE, NT4! Software se neinstaluje, pouze se zkopíruje exe soubor do požadovaného adresáře.! Po dobu spuštění zabírá zvolený COM. Při prvním spuštění požaduje volný COM1. Kliknutím na ikonku na liště, či výběrem z menu Soubor lze:! načíst soubor z disku (*.s5c)! uložit soubor na disk (*.s5c)! načíst data z modulu S5C! zapsat data do S5C V menu Nastavení lze :! vybrat komunikační port (COM1 4)! resetovat program (nastavení dekodérů jako při spuštění programu)! položka Expert slouží jen pro servisní účely (vyžaduje heslo) V pravé horní části okna je položka Soubor:, kde je zobrazen název souboru po načtení z disku, nebo uložení souboru na disk. Pokud jsou načtena data z modulu je vyplněna hlavička programu:! Verze firmware načteného modulu! Sériové číslo načteného modulu! Datum a čas posledního programování! Kód programu, který provedl poslední programování V hlavním okně programu lze editovat funkce pro jednotlivé dekodéry. Dekodér 1 je pevně přiřazen funkci TEST sirény a nelze měnit. Zbývá tedy k editaci 15 dekodérů. Pro každý dekodér 2-16 lze nastavit:! Povel pro sirénu PAVIAN (rozbalovací menu)! Odpověď (ano/ne) Stanoví, zda modul odešle SV po vykonání všech funkcí dekodéru. Tato SV odvovídá Telegramu 1 v CPS. Pokud je vybrán Povel pro sirénu STOP, je jako odpověď odesílána SV odpovídající Telegramu 2 v CPS. Odpovědi jsou vždy odesílány na kanále 1. modulu tj. kanál ovládací.! Monitor (ano/ne) Políčko je aktivní pouze při vybraném povelu pro sirénu (kromě povelu STOP a Přímý vstup). Stanoví, zda bude propojen signál sirény do modulátoru vysílače rdst. Pokud je Monitor vybrán, je signál propojen a rdst je klíčována cca 8s na kanále dle položky Tx kanál.! Tx kanál (rozbalovací menu) Stanoví, na kterém kanálu rdst bude vysílán Monitor sirény, POCSAG, či na kterém kanálu bude přijímán signál pro přímý vstup do sirény. Položka EXT v rozbalovacím menu znamená, že POCSAG bude vysílán externě, tzn. na rdst připojenou ke konektoru DB25 modulu S5C, kde je vyvedeno též externí klíčování. Toto ext. klíčování je aktivní pouze při odeslání POCSAGu na externí konektor. Při výběru EXT nesmí být použita funkce Monitor a Povel pro sirénu Přímý vstup.! POCSAG adresa ( )! POCSAG subadresa (rozbalovací menu)! POCSAG rychlost (rozbalovací menu) Výběrem rychlosti POCSAGu se aktivují okénka adresa, subadresa a zpráva. Výběrem prázdné položky se tato okénka deaktivují tzn. POCSAG nebude tímto dekodérem odesílán.! POCSAG zpráva (text max. 10 znaků)

9 RDE-JM-03A Strana 9 (celkem 10) Hlavní okno Pro funkce jednoho dekodéru platí určitá omezení:! Nelze použít funkci Monitor při zvoleném povelu sirény STOP a Přímý vstup.! Nelze použít odeslání POCSAG zprávy při zvoleném povelu sirény STOP a Přímý vstup Dekodér 1 má pevnou funkci TEST sirény. Po přijetí tohoto dekodéru provede modul obousměrnou komunikaci se sirénou, při níž získá informaci, zda je siréna OK nebo hlásí nějakou chybu. Výsledkem je odeslání SV s významem TEST OK (Telegram 3 v CPS) nebo SV s významem SIRENA ERROR (Telegram 4 v CPS). Pokud siréna s modulem nekomunikuje, je odeslána též SV s významem SIRENA ERROR (Telegram 4 v CPS). Obě SV jsou vždy odesílány na 1. kanále modulu tj. kanál ovládací.

10 RDE-JM-03A Strana 10 (celkem 10) Identifikační číslo verze programu: Tento kód (ID) lze zjistit z nabídky Nápověda -> O aplikaci. Obsahuje informaci o identifikačním a přístupovém kódu příslušné kopie. Identifikační kód: Každá kopie programu obsahuje svůj identifikační kód, který se při zápisu dat ukládá do paměti modulu S5C. Při následujícím načtení modulu je zobrazen jako Kód programu, který provedl posední zápis do modulu. Spolu s tímto kódem se ukládá i datum a čas posledního zápisu (tento údaj je závislý od nastavení datumu a času na příslušném PC). Přístupový kód: Aby program mohl komunikovat s modulem, musí vysílat správný přístupový kód, který je uložen v paměti modulu. Modul S5C obsahuje 2 přístupové kódy: administrator a user. Kód administrator mají všechny moduly stejný, to znamená, že program s kódem administrátora může konfigurovat všechny moduly příslušné verze firmware. Kód user je měněn tak, že dodávka modulů pro jednoho zákazníka má stejný user kód a k tomu je dodán program se stejným kódem. Tím je zaručeno, že vlastník dané kopie programu může konfigurovat pouze své moduly. Pokud je proveden pokus o načtení modulu s nestejným přístupovým kódem, jsou načteny pouze informace o výrobním čísle, verze firmware a posledním programování a program zobrazí hlášení Přístup odmítnut. Chybová hlášení: Chyba komunikace program nemůže navázat spojení s modulem (vybraný špatný COM, přerušená linka, modul bez napájení, vadný modul) Přístup odmítnut - jsou načteny pouze informace o výrobním čísle, verze firmware a posledním programování (neplatný přístupový kód)
