Vysokovýkonná topná patrona ( typ HHP )

Transkript

1 Vysokovýkonná topná patrona ( typ HHP ) Vysokovýkonné topné patrony Hotset typ HHP jsou nabízeny v deseti různých, tzv. skladových průměrech, s velkým počtem délek a s rozdílnými výkony ve třech provedeních. S tímto rozsáhlým skladovým programem je možno pokrýt v mnoha oborech požadavky odběratelů v krátkých dodacích lhůtách. Tento skladový program Vám poskytujeme na základě našich dlouholetých zkušeností. HHP Vysokovýkonná topná patrona Vstřikování plastů HHP vnitřní topení torpéd Podle požadavku zákazníka lze připravit vysokovýkonnou topnou patronu HHP se specifickým rozložením výkonu, s interním termočlánkem nebo odporovým čidlem. Na výběr jsou různá provedení vyvedení a ochrany přívodů, které doplňují širokou nabídku. Zákazník má možnost zadat konkrétní specifický požadavek. K vysokovýkonné topné patroně můžete vyžádat zkoušku VDE ( VDE 0700, oddíl 1). S tímto Vám firma Hotset Heizpatronen und Zubehör GmbH zaručí jistotu mezinárodního standardu a kvality. Vytápěné vtokové soustavy HHP vytápění topných křížů a rozvodů Obalová technika HHP vytápění svářecích bloků Jak jsou vysokovýkonné topné patrony HHP v jednotlivých případech dimenzovány, záleží na způsobu použití. Přitom je celá řada faktorů, které je nutno zvážit. Jsou to rozměr nebo objem prostředí, napětí, nejvyšší proud, celkový příkon, zapojení topné patrony, druh a délka přívodů pro napájení, použité množství topných patron, doba natápení, vlastnosti použité regulace teploty. Ke stanovení správného použití Vám pomůže firma Hotset jako odborný poradce, zvláště při zpracování plastů, obalové technice, strojírenství a tlakového lití zinku. Obalová technika HHP vytápění razících bloků Textilní průmysl HHP vytápění řezných nástrojů Využijte našich zkušeností a náš servis k řešení Vašich topných úloh. Papírenský průmysl HHP vytápění razících válců Laboratorní technika HHP vytápění analyzačních aparátů Pálavská 47, Plzeň hotset@hotset.cz 1

2 Vysokovýkonná topná patrona ( typ HHP ) Standardní provedení skladových topných patron bez termočlánku Průměr, délka, výkon a povrchové zatížení viz následující stránky Napájení: 230 V Provedení přívodů pro napájení: AS 1: vně nabodované přívody na Nidráty kryté sklotkaninovou bužírkou ( pro kód zboží a ) AS 2: zapuštěné přívody do topné patrony Nilanko, sklotkaninová bužírka, 1000mm ( pro kód zboží a ) Provedení dna: plynotěsné navařené, dovnitř vyduté Standardní provedení skladových topných patron s termočlánkem Fe CuNi typ J Průměr, délka, výkon a povrchové zatížení viz následující stránky Napájení: 230 V Možné průměry topných patron Metrický Ø ( * skladová patrona viz následující stránky ) 4,00 6,00 6,30 6,35 *6,50 *8,00 9,00 9,46 9,53 *10,00 11,00 12,00 *12,50 12,61 12,70 13,50 14,00 15,00 15,81 15,88 *16,00 17,00 18,00 19,05 *20,00 21,00 22,00 Ø v palcích ( * skladová patrona viz následující stránky ) 1/8" *1/4" *3/8" *1/2" *5/8" 3/4" 1" Volitelné: Zkouška VDE 0700, část 1 ( jen pro provedení přívodů AS 2 ) Jiný průměr a délka topné patrony Jiný výkon a napájení Specifické rozložení výkonu Možné tolerance průměru Ploché dno patrony Provedení přívodů s ochranou viz následující Volitelná délka a izolace přívodů ( nelze pro skladovou patronu kód zboží 4... ) Interní termočlánek Fe CuNi typ J do 300 C pracovní teploty, bezpotenciálový, měřící bod ve dně a se zesíleným výkonem do dna patrony, o 25% ( kód zboží a 53) Provedení přívodů pro napájení: T/AS 2: zapuštěné přívody do topné patrony, Nilanko, izolace sklotkanina, 1000mm ( pro kód zboží 52 a 53 ) Upozornění: Ø 4.0 mm viz dále Provedení dna: ploché, ocelové Interní termočlánek: Pálavská 47, Plzeň hotset@hotset.cz Termočlánek Fe CuNi typ L ( do 300 C pracovní teploty ) Termočlánek NiCr Ni typ K ( do 750 C pracovní teploty ) Odporové čidlo PT 100 ( do 400 C pracovní teploty ) Měřící bod ve dně, potenciálový Volitelné umístění měřícího bodu ( bezpotenciálový nebo potenciálový ) Termočlánkové vedení se sklotkaninovou nebo teflonovou izolací, možno i s korálky Stupně povrchového zatížení (v tabulkách): I = do 10 W/cm² nutno upravit vrtaný otvor dle ISO H7 II = do 15 W/cm² nutno upravit vrtaný otvor dle ISO H7 III = do 20 W/cm² nutno upravit vrtaný otvor dle ISO H7 IV = do 25 W/cm² nutné dělené pouzdro topné patrony V = do 30 W/cm² nutné dělené pouzdro topné patrony VI = přes 30 W/cm² nutné dělené pouzdro top. patrony 2

3 Vysokovýkonná topná patrona ( typ HHP ) skladové rozměry Jmenovitý průměr 6,5mm Délka v mm III IV V V VI II III III IV VI II III IV VI l II III IV IV l l III III IV l II Jmenovitý průměr 8,0mm Délka v mm II IV V VI II III IV VI I I II III III IV V II III IV V I II II III l II II l Vysvětlivky k tabulkám skladových patron: AS 2: zapuštěné přívody do topné patrony, Nilanko, izolace sklotkanina, 1000 mm AS 1: vyvedené cca 40 mm dlouhé Nidráty AS 1*: patrony D 6,5mm jsou o 4mm delší než je jmenovitá délka patrony D 8,0mm jsou o 5mm delší než je jmenovitá délka T/AS 2: s interním termočlánkem Fe CuNi typ J, zapuštěné přívody, izolace sklotkanina, 1000mm Pálavská 47, Plzeň hotset@hotset.cz 3

4 Vysokovýkonná topná patrona ( typ HHP ) skladové rozměry Jmenovitý průměr 10,0mm Délka v mm II II IV V VI I II III III V VI II III IV V VI l II II III IV V l l l II II II III IV VI Délka v mm I II II III IV I II III I II I III Vysvětlivky k tabulkám skladových patron: AS 2: zapuštěné přívody do topné patrony, Nilanko, izolace sklotkanina, 1000 mm AS 1: vyvedené cca 40 mm dlouhé Nidráty AS 1*: patrony jsou delší o 5 mm než jmenovitá délka T/AS 2: s interním termočlánkem Fe CuNi typ J, zapuštěné přívody, izolace sklotkanina, 1000mm Pálavská 47, Plzeň hotset@hotset.cz 4

5 Vysokovýkonná topná patrona ( typ HHP ) skladové rozměry Jmenovitý průměr 12,5mm Délka v mm III IV VI III II II III IV V I I II III IV V I II III III IV I II II III IV V I II II III Délka v mm II III I II II I I I II Vysvětlivky k tabulkám skladových patron: AS 2: zapuštěné přívody do topné patrony, Nilanko, izolace sklotkanina, 1000 mm AS 1: vyvedené cca 40 mm dlouhé Nidráty AS 1*: patrony jsou delší o 5 mm než jmenovitá délka T/AS 2: s interním termočlánkem Fe CuNi typ J, zapuštěné přívody, izolace sklotkanina, 1000mm Pálavská 47, Plzeň hotset@hotset.cz 5

6 Vysokovýkonná topná patrona ( typ HHP ) skladové rozměry Jmenovitý průměr 16,0mm Délka v mm III I II III IV II II III IV I II III III IV I II II III I II II III III I I II II IV I II II I I II II Jmenovitý průměr 20,0mm Délka v mm II IV III III I II IV I II I II I II II Vysvětlivky k tabulkám skladových patron: AS 2: zapuštěné přívody do topné patrony, Nilanko, izolace sklotkanina, 1000 mm AS 1: vyvedené cca 40 mm dlouhé Nidráty AS 1*: patrony jsou delší o 6 mm než jmenovitá délka T/AS 2: s interním termočlánkem Fe CuNi typ J, zapuštěné přívody, izolace sklotkanina, 1000mm Pálavská 47, Plzeň hotset@hotset.cz 6

7 Vysokovýkonná topná patrona ( typ HHP ) skladové rozměry Jmenovitý průměr 1/4 (6,30mm) Délka v palcích (mm) 1 1/2 100 III (38,1) 125 IV VI VI II (50,8) 200 IV /2 (63,5) 250 V (76,2) 300 IV (101,6) 350 III Jmenovitý průměr 3/8 (9,46mm) Délka v palcích (mm) 1 1/2 200 IV (38,1) 250 V (50,8) 250 IV (76,2) 400 IV (102,6) 500 III (127) 500 III (152,4) 500 II Jmenovitý průměr 1/2 (12,61mm) Délka v palcích (mm) 2 (50,8) 200 II /2 (63,5) 300 II (76,2) 400 III III II (101,6) 750 IV II (127,0) 750 III " 500 I (152,4) 750 II III /2" (165,1) 500 I (203,2) 1000 II " (254,0) 1500 III " (304,8) 1500 II Jmenovitý průměr 5/8 (15,81mm) Délka v palcích (mm) 1 1/2* (38,1) 315 IV (76,2) 500 III (152,4) 1000 III Vysvětlivky k tabulkám skladových patron: AS 2: zapuštěné přívody do topné patrony, Nilanko, izolace sklotkanina, 1000 mm AS 1: vyvedené cca 40 mm dlouhé Nidráty AS 1*: patrony jsou delší o 4 mm ( u D 12,61 mm o 5mm ) než jmenovitá délka T/AS 2: s interním termočlánkem Fe CuNi typ J, zapuštěné přívody, izolace sklotkanina, 1000mm Pálavská 47, Plzeň hotset@hotset.cz 7

8 Vysokovýkonná topná patrona ( typ HHP ) Ø 4,0 mm Standardní provedení Vysokovýkonná topná patrona Ø 4,0 mm pro vytápění malých součástí do provozní teploty max. 275 C Napájení: 230 V ( max. 250V/1,6A ) Provedení přívodů pro napájení: teflonová ucpávka (P), 500 mm dlouhé zapuštěné přívody s teflonovou izolací do max. teploty max. 260 C, Plynotěsné navařené dno dovnitř vyduté Volitelné Specifické rozložení výkonu Ploché dno, ocel ( neplynotěsné ) Interní termočlánek Fe CuNi typ J ( standard ), Fe CuNi typ L nebo NiCr Ni typ K bezpotenciálový měřící bod ve dně nebo v topné části zapuštěné termočlánkové vedení s teflonovou izolací Montážní pokyny Zobrazení 1 Ucpávka mimo nástroj Zobrazení 2 Ucpávka uvnitř nástroje s kruhovou spárou 1 Nástroj 2 Topná patrona 3 Teflonová ucpávka 1 Nástroj 2 Topná patrona 3 Teflonová ucpávka 4 Kruhová spára Ø 5 x 11 mm Pálavská 47, Plzeň hotset@hotset.cz 8

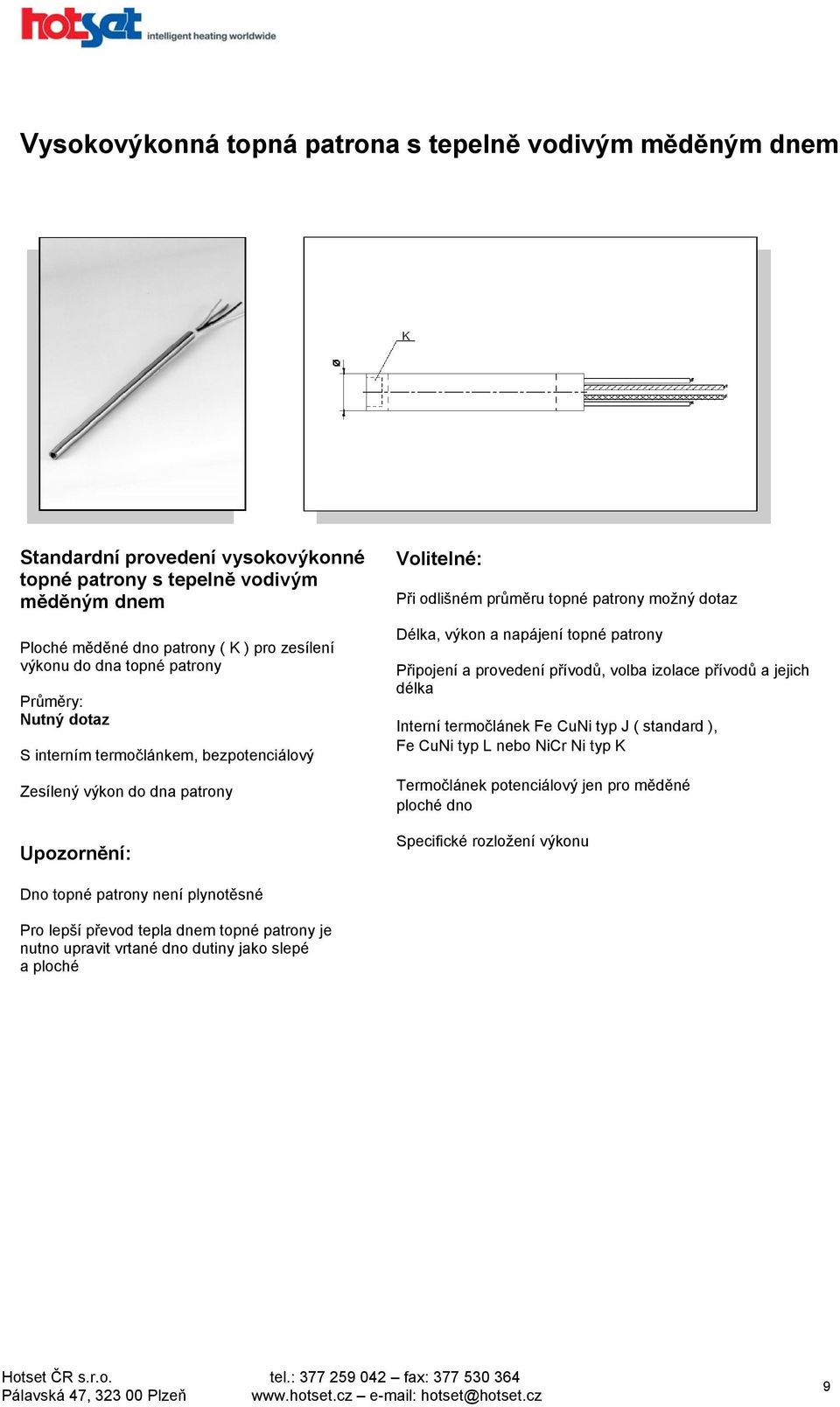

9 Vysokovýkonná topná patrona s tepelně vodivým měděným dnem Standardní provedení vysokovýkonné topné patrony s tepelně vodivým měděným dnem Ploché měděné dno patrony ( K ) pro zesílení výkonu do dna topné patrony Průměry: Nutný dotaz S interním termočlánkem, bezpotenciálový Zesílený výkon do dna patrony Upozornění: Dno topné patrony není plynotěsné Volitelné: Při odlišném průměru topné patrony možný dotaz Délka, výkon a napájení topné patrony Připojení a provedení přívodů, volba izolace přívodů a jejich délka Interní termočlánek Fe CuNi typ J ( standard ), Fe CuNi typ L nebo NiCr Ni typ K Termočlánek potenciálový jen pro měděné ploché dno Specifické rozložení výkonu Pro lepší převod tepla dnem topné patrony je nutno upravit vrtané dno dutiny jako slepé a ploché Pálavská 47, Plzeň hotset@hotset.cz 9

10 Ohybatelná topná patrona ( typ LHT ) Standardní provedení ohybatelné topné patrony LHT Průměr ( mm ): 6,5 nebo 8,0 Volitelné: Ochrana proti vlhkosti Provedení pro napájení Povrch pláště: Ni nebo nerezová ocel Maximální povrchová teplota: 700 C Povrchové zatížení: stupeň I do 10 W/cm² Maximální délka: 3000 mm Provedení přívodů pro napájení: Vně nabodované přívody na Nidráty kryté sklotkaninovou bužírkou Minimální poloměr ohybu: R 15mm ( vnitřní ) Nízká odolnost vyššího napětí Bez zemnícího vodiče ( nízká napětí ) Pálavská 47, Plzeň hotset@hotset.cz 10

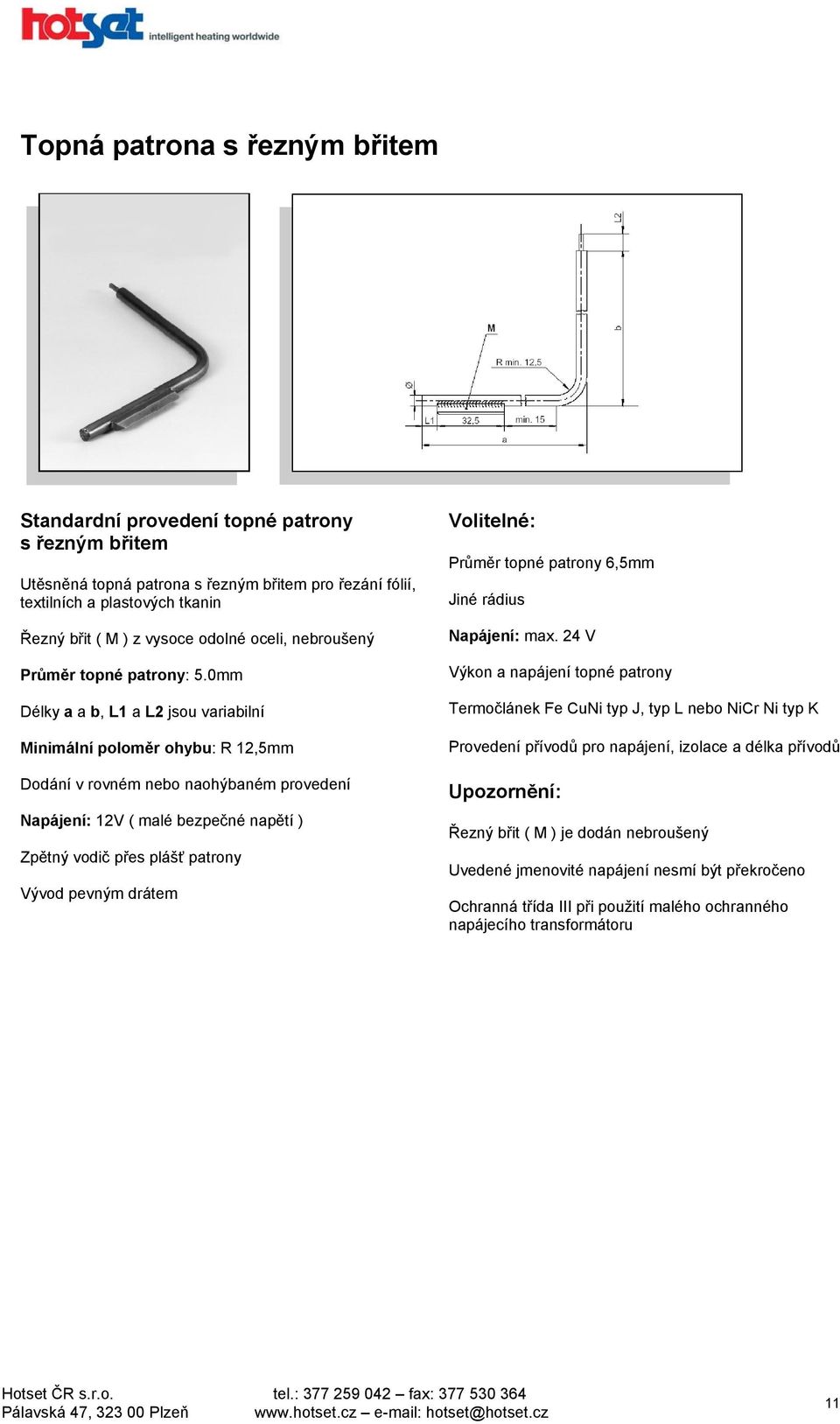

11 Topná patrona s řezným břitem Standardní provedení topné patrony s řezným břitem Utěsněná topná patrona s řezným břitem pro řezání fólií, textilních a plastových tkanin Řezný břit ( M ) z vysoce odolné oceli, nebroušený Průměr topné patrony: 5.0mm Délky a a b, L1 a L2 jsou variabilní Minimální poloměr ohybu: R 12,5mm Dodání v rovném nebo naohýbaném provedení Napájení: 12V ( malé bezpečné napětí ) Zpětný vodič přes plášť patrony Vývod pevným drátem Volitelné: Průměr topné patrony 6,5mm Jiné rádius Napájení: max. 24 V Výkon a napájení topné patrony Termočlánek Fe CuNi typ J, typ L nebo NiCr Ni typ K Provedení přívodů pro napájení, izolace a délka přívodů Upozornění: Řezný břit ( M ) je dodán nebroušený Uvedené jmenovité napájení nesmí být překročeno Ochranná třída III při použití malého ochranného napájecího transformátoru Pálavská 47, Plzeň hotset@hotset.cz 11

12 Připojení přívodů Typ 1 Standard Vnější nabodování Nilanko, izolace sklotkanina ( do 320 C ) Typ 2 Standard Zapuštěné přívody Nilanko, izolace sklotkanina ( do 320 C ) Volitelné silikonová izolace ( do 180 C ) teflonová izolace ( do 260 C ) kaptonová izolace ( do 220 C ) holé korálky ( > 250 C ) odolné vysoké teplotě ( do 600 C ) Typ 3 Standard Keramická hlavička ( objímka ) (E) ~ 8 mm Nilanko, izolace sklotkanina ( do 320 C ) vnitřní vyvedení Volitelné silikonová izolace ( do 180 C ) teflonová izolace ( do 260 C ) kaptonová izolace ( do 220 C ) holé korálky ( > 250 C ) odolné vysoké teplotě ( do 600 C ) Typ 4 Standard Teflonová izolace s teflonovou ucpávkou odolné vlhkosti max. teplota v okolí ucpávky 260 C Typ 5 Standard Silikonová izolace se sikonovou zalívkou (S) ~ 6 mm odolné vlhkosti max. teplota v okolí zalívky 180 C Typ 6 Standard Teflonován izolace s epoxydovou zálivkou (H) ~ 6 mm odolné vlhkosti max. teplota v okolí zalívky 250 C Volitelné silikonová izolace ( do 180 C ) Pálavská 47, Plzeň hotset@hotset.cz 12

13 Provedení přívodů Typ 7 Standard Kovová článková hadice mechanická ochrana přívodů pozinkovaná ocel nebo ušlechtilá ocel u Ø 6,5mm a 1/4" a) s připojovací rourkou (T) ~ 40 mm ) ( průměr připojovací rourky je větší než průměr topné patrony! ) Typ 8 Standard Drátěné opletení mechanická ochrana přívodů pozinkovaná ocel a) s připojovací rourkou (T) ~ 40 mm ) ( průměr připojovací rourky je větší než průměr topné patrony! ) Volitelné: b) s vnitřním vyvedením bez připojovací rourky ( průměr kovové článkové hadice je menší než průměr topné patrony ) zkrácení připojovací rourky min. 25 mm kovová článková hadice s plastovým potažením Volitelné: b) s vnitřním vyvedením bez připojovací rourky od Ø 10mm a 3/8 ( průměr drátěného opletení je menší než průměr topné patrony ) zkrácení připojovací rourky min. 25 mm Typ 9 Standard Ocelová spirálová hadice mechanická ochrana přívodů plynotěsné a vodotěsné provedení ( mimo kabelový výstup ) a) s připojovací rourkou (T) ~ 40 mm ) ( průměr připojovací rourky je větší než průměr topné patrony! ) Typ 10 Standard Třížilový silikonový kabel s připojovací rourkou (T) ~ 40 mm ) ( průměr připojovací rourky je větší než průměr topné patrony! ) zalisované nebo utěsněné Typ 11 Standard 3 Vzpěrná ochranná pružina (K) s připojovací rourkou (T) ~ 40 mm ) ( průměr připojovací rourky je větší než průměr topné patrony! ) délka pružiny ~ 100 mm těsně navinutá, roztažitelná Volitelné: b) s vnitřním vyvedením bez připojovací rourky od Ø 10mm ( průměr ocelové spirálové hadice je menší než průměr topné patrony ) zkrácení připojovací rourky min. 25 mm Volitelné: kabel s vnitřním vyvedením ( průměr třížilového kabelu je menší než průměr topné patrony ) utěsnění odolné vlhkosti do max. 180 C Volitelné: pružina s vnitřním vyvedením bez připojovací rourky od Ø 8 mm ( průměr vzpěrné pružiny je menší než průměr topné patrony ) zkrácení připojovací rourky min. 25 mm Pálavská 47, Plzeň hotset@hotset.cz 13

14 Provedení přívodů Typ 12 Standard Pravoúhlé odbočení s připojovací rourkou (T) ~ 40 mm ( ocel ) Volitelné s kovovou článkovou hadicí s drátěným opletení ( jen ve spojení s připojovací rourkou ) s ocelovou spirálovou hadicí ( od Ø 10 mm ) se sklotkaninovou bužírkou ( jen ve spojení s připojovací rourkou ) bez připojovací rourkou odolné vlhkosti do max. 180 C utěsněné Typ 12a s ocelovou spirálovou hadicí plynotěsně navařenou IP 54 ( od Ø 10 mm ) Typ 13 Standard Kolínko ( litina ) pro patrony Ø 1/4" a 6,5 mm se používá nasazené hrdlo ( hrdlo > průměr patrony ) Volitelné s připojovací rourkou (T) ~ 40 mm s kovovou článkovou hadicí s drátěným opletení s ocelovou spirálovou hadicí ( od Ø 10 mm ) se sklotkaninovou bužírkou odolné vlhkosti do max. 180 C utěsněné Typ 13a s ocelovou spirálovou hadicí plynotěsně navařenou IP 54 ( od Ø 10 mm ) Typ 14 Standard Pravoúhlé odbočení s oválným nástavcem od patrony Ø 8,0 mm, ocelové Volitelné s připojovací rourkou (T) ~ 40 mm s kovovou článkovou hadicí s drátěným opletení ( jen ve spojení s připojovací rourkou ) s ocelovou spirálovou hadicí ( od Ø 10 mm ) se sklotkaninovou bužírkou ( jen ve spojení s připojovací rourkou ) odolné vlhkosti do max. 180 C utěsněné Průměr patrony B* A/C* 6,5 7,5 10,0 8,0 9,0 10,0 10,0 11,0 14,0 12,5 11,0 14,0 16,0 14,0 18,0 20,0 18,0 25,0 1/4" 7,5 10,0 3/8" 11,0 14,0 1/2" 11,0 14,0 5/8" 14,0 18,0 3/4" 18,0 25,0 * rozměr v mm Průměr patrony A* B* 6,5 17,3 14,3 8,0 18,0 15,0 10,0 22,0 19,0 12,5 25,0 33,2 16,0 33,0 39,0 20,0 39,0 35,0 1/4" 18,0 14,5 3/8" 22,0 18,8 1/2" 25,0 22,4 5/8" 33,0 29,0 3/4" 39,0 35,0 * rozměr v mm Průměr patrony A* B* C* 8,0 12,0 7,5 7,5 10,0 12,0 9,0 9,0 12,5 13,0 12,0 11,0 16,0 16,0 15,0 14,0 20,0 18,0 19,5 16,0 3/8" 12,0 9,0 9,0 1/2" 13,0 12,0 11,0 5/8" 16,0 15,0 14,0 3/4" 18,0 18,5 16,0 * rozměr v mm Typ 14a s ocelovou spirálovou hadicí plynotěsně navařenou IP 54 Pálavská 47, Plzeň hotset@hotset.cz 14

15 Provedení přívodů Typ 15 Standard Šestihranná příruba se závitem ocel Upozornění netopící zóna patrony musí odpovídat délce závitu v nástroji, aby nedošlo k přehřátí prosíme, při objednávce uveďte ponornou délku Průměr patrony v mm / palcích /4" 3/8" 1/2" 5/8" A B C závit M 10x1.0 M 12x1.0 M 14x1.5 M 16x1.5 M 20x1.5 M 26x1.5 G 1/8" G 1/4" G 3/8" G1/2" Typ 16 Standard Osazení s volnou matkou ocel volnou matku možno použít opakovaně Upozornění netopící zóna patrony musí odpovídat délce závitu v nástroji, aby nedošlo k přehřátí prosíme, při objednávce uveďte ponornou délku Průměr patrony v mm / palcích /4" 3/8" 1/2" 5/8" A B C D závit M 10 x 1.0 M 12 x 1.0 M 14 x 1.5 M 16 x 1.5 M 20 x 1.5 M 26 x 1.5 G 1/8" G 1/4" G 3/8" G 1/2" Pálavská 47, Plzeň hotset@hotset.cz 15

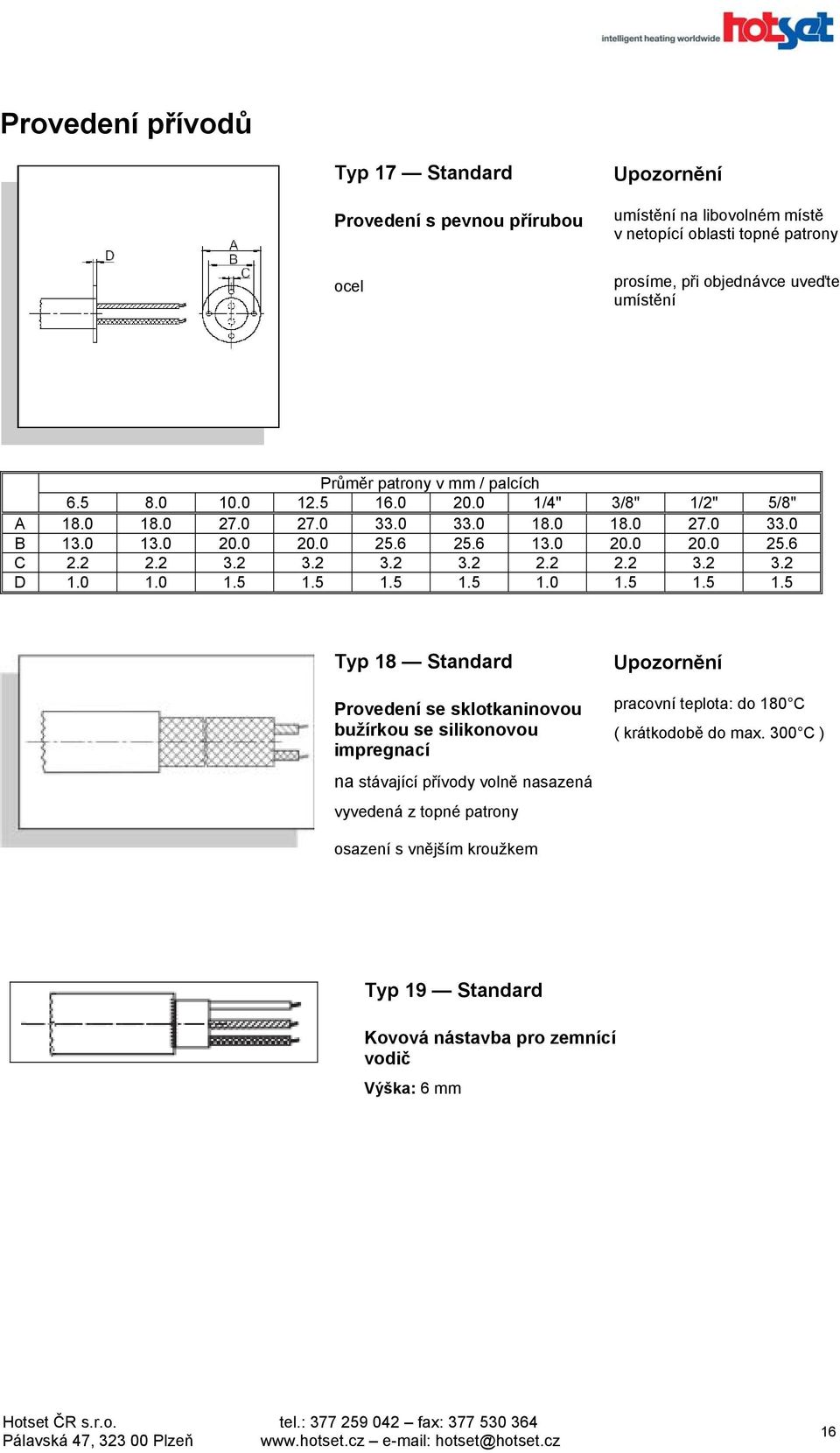

16 Provedení přívodů Typ 17 Standard Provedení s pevnou přírubou ocel Upozornění umístění na libovolném místě v netopící oblasti topné patrony prosíme, při objednávce uveďte umístění Průměr patrony v mm / palcích /4" 3/8" 1/2" 5/8" A B C D Typ 18 Standard Provedení se sklotkaninovou bužírkou se silikonovou impregnací na stávající přívody volně nasazená vyvedená z topné patrony Upozornění pracovní teplota: do 180 C ( krátkodobě do max. 300 C ) osazení s vnějším kroužkem Typ 19 Standard Kovová nástavba pro zemnící vodič Výška: 6 mm Pálavská 47, Plzeň hotset@hotset.cz 16

17 Provedení přívodů Typ 20 Standard Upevňovací příchytka všechny části příchytky jsou namontovány na nevytápěné zóny Upozornění prosíme, při objednávce uveďte ponornou délku Ø patrony A B C D 10,0 10,0 5,0 10,00 14,0 12,5 12,2 5,5 4,95 11,7 12,5 12,2 5,5 7,95 14,7 16,0 12,2 6,9 10,90 17,7 20,0 12,2 5,5 12,50 20,0 Doplňující informace k provedení vývodů Kombinace několika provedení Minimální poloměr ohybu sklotkaninové izolace je 5ti násobek jejího průměru Minimální poloměr ohybu izolace odolné vysoké teplotě je 5ti násobek jejího průměru Další způsob ochrany IP možný po dotazu Pálavská 47, Plzeň hotset@hotset.cz 17

18 Isolite Spray a suspenze Hotset Vlastnosti Vynikající mazivost do max. 900 C Ochrana proti oxidaci Elektricky nevodivé Použití Použití v lisovacích, letovacích a svařovacích nástrojích Sprej nebo suspenze Dobré oddělovací schopnosti u kovů, skla a plastové taveniny Snižuje opotřebení součástí Separátor proti slepení Zjednodušuje montáž a demontáž topných patron Spray Hotset Složení: bornitridovaný prášek, ethanol a hnací plyn Balení: spray Obsah: 500 ml Nebezpečný materiál: extrémně hořlavý, dráždivý Teplotní odolnost: 900 C Doba schnutí: cca 3 minuty Suspenze Hotset Složení: bornitrid, voda a pomocné látky Balení: dóza Obsah: 200 ml Nebezpečný materiál: bez Nanášení: štětcem Teplotní odolnost: 900 C Doba schnutí: cca 10 minuty Dvousložková zalévací hmota pro topná tělesa Dvousložková tepelně vodivá substance pro usazování topných těles do nahrubo připravených drážek Prášek Působením vody lze zpětně topné těleso vyjmout Použité nádoby lze snadno vymýt vodou Vlastnosti Dvousložková substance: Kovový zalévací prášek a pojivo Maximální pracovní teplota: 650 C Obsah: g kovový zalévací prášek 1,0 l pojivo Elektricky vodivá hmota! Pálavská 47, Plzeň hotset@hotset.cz 18

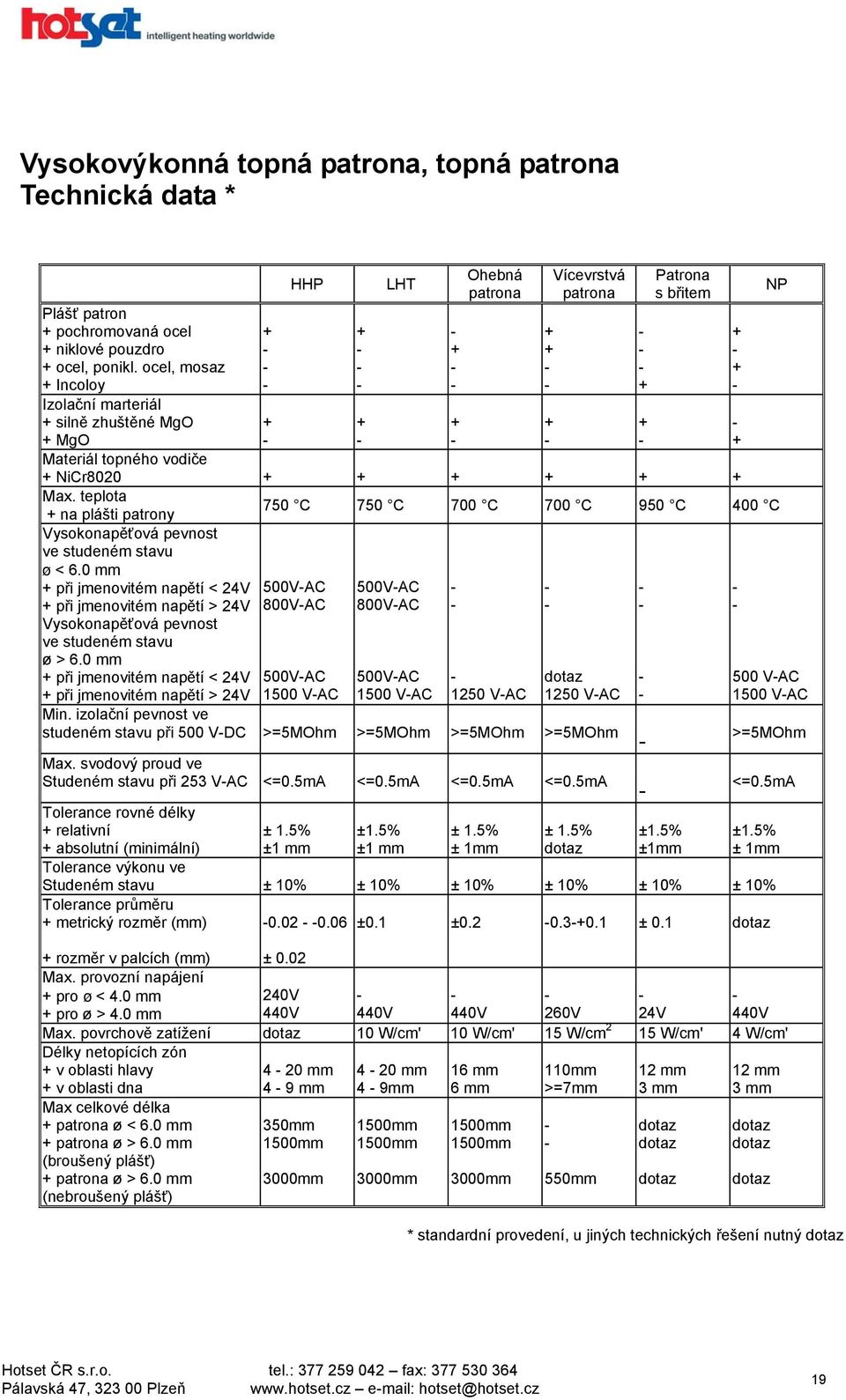

19 Vysokovýkonná topná patrona, topná patrona Technická data * Plášť patron pochromovaná ocel niklové pouzdro ocel, ponikl. ocel, mosaz Incoloy Izolační marteriál silně zhuštěné MgO MgO HHP LHT Ohebná patrona Vícevrstvá patrona Patrona s břitem Materiál topného vodiče NiCr8020 Max. teplota na plášti patrony 750 C 750 C 700 C 700 C 950 C 400 C Vysokonapěťová pevnost ve studeném stavu ø < 6.0 mm při jmenovitém napětí < 24V při jmenovitém napětí > 24V Vysokonapěťová pevnost ve studeném stavu ø > 6.0 mm při jmenovitém napětí < 24V při jmenovitém napětí > 24V 500VAC 800VAC 500VAC 1500 VAC 500VAC 800VAC 500VAC 1500 VAC 1250 VAC dotaz 1250 VAC Min. izolační pevnost ve studeném stavu při 500 VDC >=5MOhm >=5MOhm >=5MOhm >=5MOhm Max. svodový proud ve Studeném stavu při 253 VAC <=0.5mA <=0.5mA <=0.5mA <=0.5mA Tolerance rovné délky relativní absolutní (minimální) ± 1.5% ±1 mm ±1.5% ±1 mm ± 1.5% ± 1mm ± 1.5% dotaz ±1.5% ±1mm NP 500 VAC 1500 VAC >=5MOhm <=0.5mA ±1.5% ± 1mm Tolerance výkonu ve Studeném stavu ± 10% ± 10% ± 10% ± 10% ± 10% ± 10% Tolerance průměru metrický rozměr (mm) ±0.1 ± ± 0.1 dotaz rozměr v palcích (mm) ± 0.02 Max. provozní napájení pro ø < 4.0 mm 240V pro ø > 4.0 mm 440V 440V 440V 260V 24V 440V Max. povrchově zatížení dotaz 10 W/cm' 10 W/cm' 15 W/cm 2 15 W/cm' 4 W/cm' Délky netopících zón v oblasti hlavy 4 20 mm 4 20 mm 16 mm 110mm 12 mm 12 mm v oblasti dna 4 9 mm 4 9mm 6 mm >=7mm 3 mm 3 mm Max celkové délka patrona ø < 6.0 mm patrona ø > 6.0 mm (broušený plášť) patrona ø > 6.0 mm (nebroušený plášť) 350mm 1500mm 3000mm 1500mm 1500mm 3000mm 1500mm 1500mm 3000mm 550mm dotaz dotaz dotaz dotaz dotaz dotaz * standardní provedení, u jiných technických řešení nutný dotaz Pálavská 47, Plzeň hotset@hotset.cz 19

20 POZNÁMKY: Pálavská 47, Plzeň
