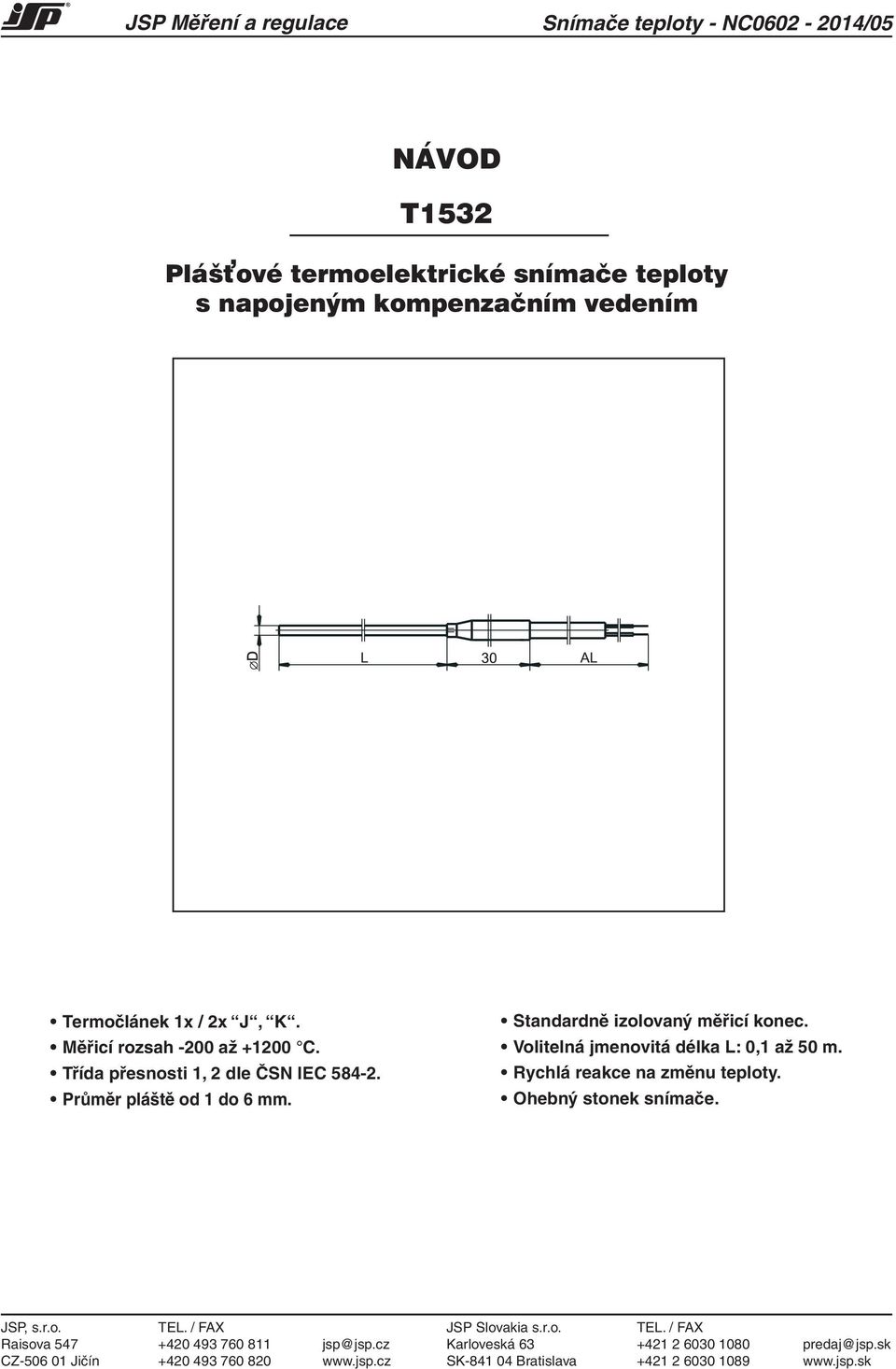

1 JSP Měření a regulace Snímače teploty - NC /05 NÁVOD T1532 Pláš ové termoelektrické snímače teploty s napojeným kompenzačním vedením Termočlánek 1x / 2x J, K. Měřicí rozsah -200 až C. Třída přesnosti 1, 2 dle ČSN IEC Průměr pláště od 1 do 6 mm. Standardně izolovaný měřicí konec. Volitelná jmenovitá délka L: 0,1 až 50 m. Rychlá reakce na změnu teploty. Ohebný stonek snímače. JSP, s.r.o. TEL. / FAX JSP Slovakia s.r.o. TEL. / FAX Raisova jsp@jsp.cz Karloveská predaj@jsp.sk CZ Jičín SK Bratislava

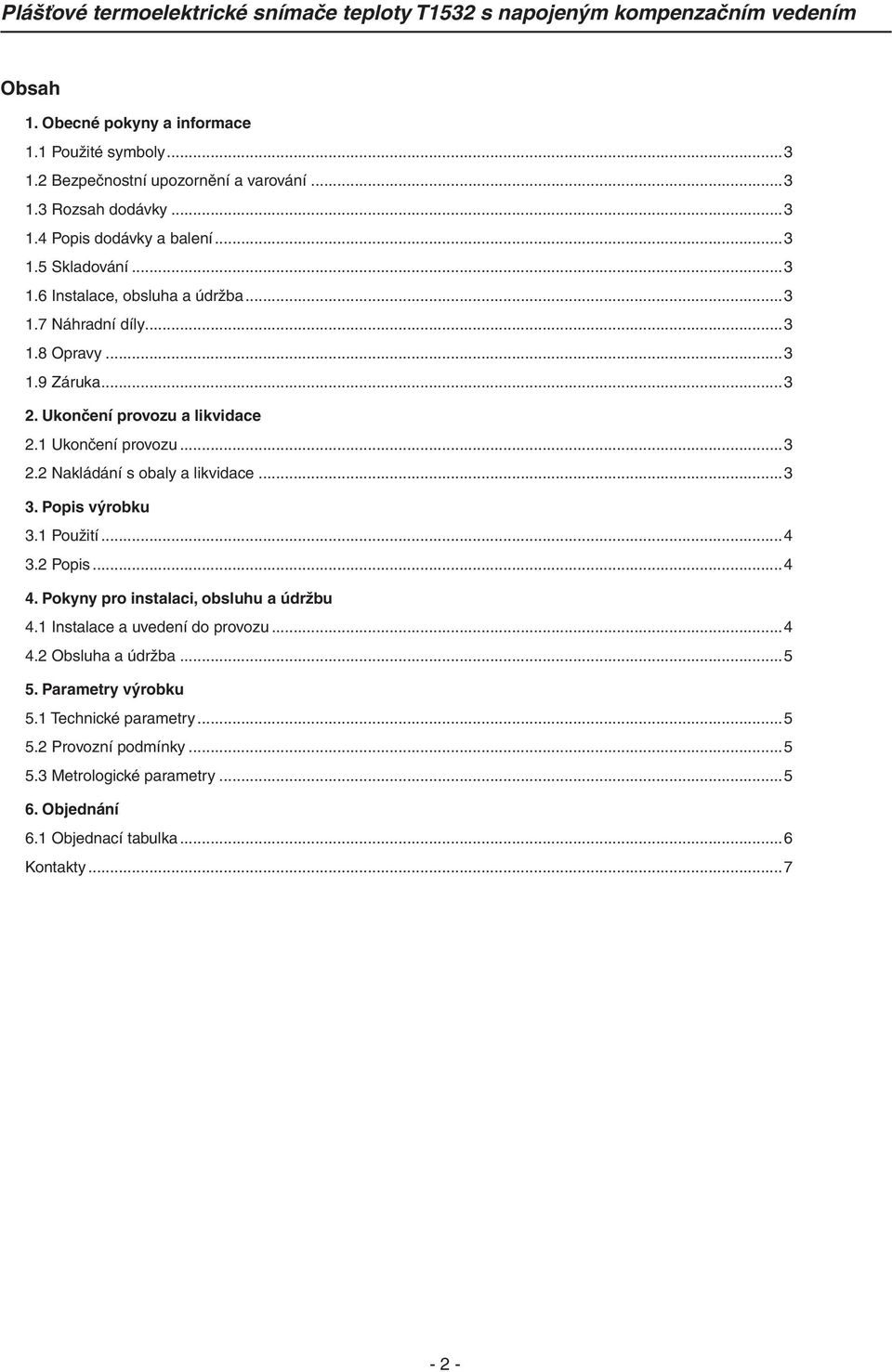

2 Obsah 1. Obecné pokyny a informace 1.1 Použité symboly Bezpečnostní upozornění a varování Rozsah dodávky Popis dodávky a balení Skladování Instalace, obsluha a údržba Náhradní díly Opravy Záruka Ukončení provozu a likvidace 2.1 Ukončení provozu Nakládání s obaly a likvidace Popis výrobku 3.1 Použití Popis Pokyny pro instalaci, obsluhu a údržbu 4.1 Instalace a uvedení do provozu Obsluha a údržba Parametry výrobku 5.1 Technické parametry Provozní podmínky Metrologické parametry Objednání 6.1 Objednací tabulka...6 Kontakty

3 1. Obecné pokyny a informace 1.1 Použité symboly - značka varování, pro bezpečné použití je nutné postupovat dle návodu - výrobek nepatří do komunálního odpadu a podléhá oddělenému sběru 1.2 Bezpečnostní upozornění a varování V ČR smí zařízení instalovat pouze kvalifikovaná osoba (min. osoba znalá dle 5 vyhlášky č. 50/1978 Sb.) po seznámení s tímto návodem. Snímače teploty musí být napájeny z bezpečného zdroje napětí splňujícího požadavky normy ČSN EN a musí být instalovány v souladu s národními požadavky a normami zajišťujícími bezpečnost. Výrobek nesmí být používán jinak než v souladu s tímto návodem. Pro zamezení rizika elektrického úrazu nebo požáru nesmí být překročeny maximální provozní parametry snímače. 1.3 Rozsah dodávky K výrobku se dodává: -- návod na montáž, obsluhu a údržbu -- kalibrační list (jen u snímačů s kalibrací) 1.4 Popis dodávky a balení Výrobek je zabalen do ochranného obalu a označen identifikačním štítkem se značkou výstupní kontroly. Výrobek nesmí být při přepravě vystaven přímému dešti, otřesům a rázům. 1.5 Skladování Výrobky se skladují při teplotě od 5 do 35 C a při relativní vlhkosti do 80 %, v prostorech, kde je vyloučeno srážení vodních par na výrobcích. Výrobky zde nesmí být vystaveny nárazům, otřesům, ani působení škodlivých par a plynů. Výrobce neodpovídá za vady způsobené nesprávným skladováním, nesprávným vnějším zapojením, poškozením vnějšími vlivy, zejména působením veličin nepřípustné velikosti, neodbornou montáží, chybným seřízením, nesprávnou obsluhou nebo běžným opotřebením. 2. Ukončení provozu a likvidace 2.1 Ukončení provozu Při ukončení provozu snímače je třeba před jeho demontáží nejdříve přepnout regulační smyčku na manuální provoz, případně provést jiné vhodné opatření, které by zabránilo případným škodám spojeným s ukončením provozu snímače. Následně se vypne napájecí napětí a odpojí (nebo odstřihnou) připojovací vodiče. 2.2 Nakládání s obaly a likvidace Výrobky neobsahují ekologicky závadné díly. Zničené nebo neopravitelně poškozené snímače patří do tříděného kovového odpadu. Veškeré výrobcem používané obaly, obalové materiály a součásti obalů uváděné na trh nebo do oběhu splňují podmínky stanovené zákonem č.477/2001 Sb. Společnost JSP, s.r.o. má v souvislosti s nakládáním s obaly uzavřenou smlouvu o sdruženém plnění č. EK-F s autorizovanou obalovou společností EKO-KOM a.s. a dále je zapojena do kolektivního systému RETELA, který zajišťuje v souladu s ustanovením 37h odst. 1. písm. c) a 37n odst. 3. zákona o odpadech společné plnění povinností výrobců pro zpětný odběr, oddělený odběr, zpracování, využití a odstranění elektrozařízení a elektroodpadu na území České republiky. Elektronické výrobky, uváděné společností JSP poprvé na trh, jsou označeny značkou pro recyklaci a logem JSP. Staré výrobky mohou zákazníci vracet ve sběrných místech systému RETELA, případně v místě nákupu. Seznam sběrných míst systému RETELA najdete na stránkách Instalace, obsluha a údržba Při instalaci, uvádění do provozu, obsluze a údržbě dbejte pokynů uvedených v kapitole Náhradní díly Každou kompaktní část výrobku, k jejíž výměně nejsou nutné speciální postupy nebo technologické operace, lze zároveň objednat jako náhradní díl. 1.8 Opravy Výrobky opravuje výrobce. Do opravy se výrobky zasílají v obalu, který zaručuje tlumení rázů a otřesů a chrání před poškozením během dopravy. 1.9 Záruka Na výrobek se poskytuje záruka 24 měsíců ode dne dodání uvedeného na dodacím listu. Výrobce ručí za technické a provozní parametry výrobků v rozsahu dle platné dokumentace. Záruční doba je uvedena u jednotlivých položek a běží ode dne převzetí zboží kupujícím nebo od předání přepravci. Reklamace vad se uplatňuje písemně u výrobce v záruční době spolu s reklamovaným výrobkem. Reklamující uvede identifikaci výrobku, číslo dodacího listu a popis závady

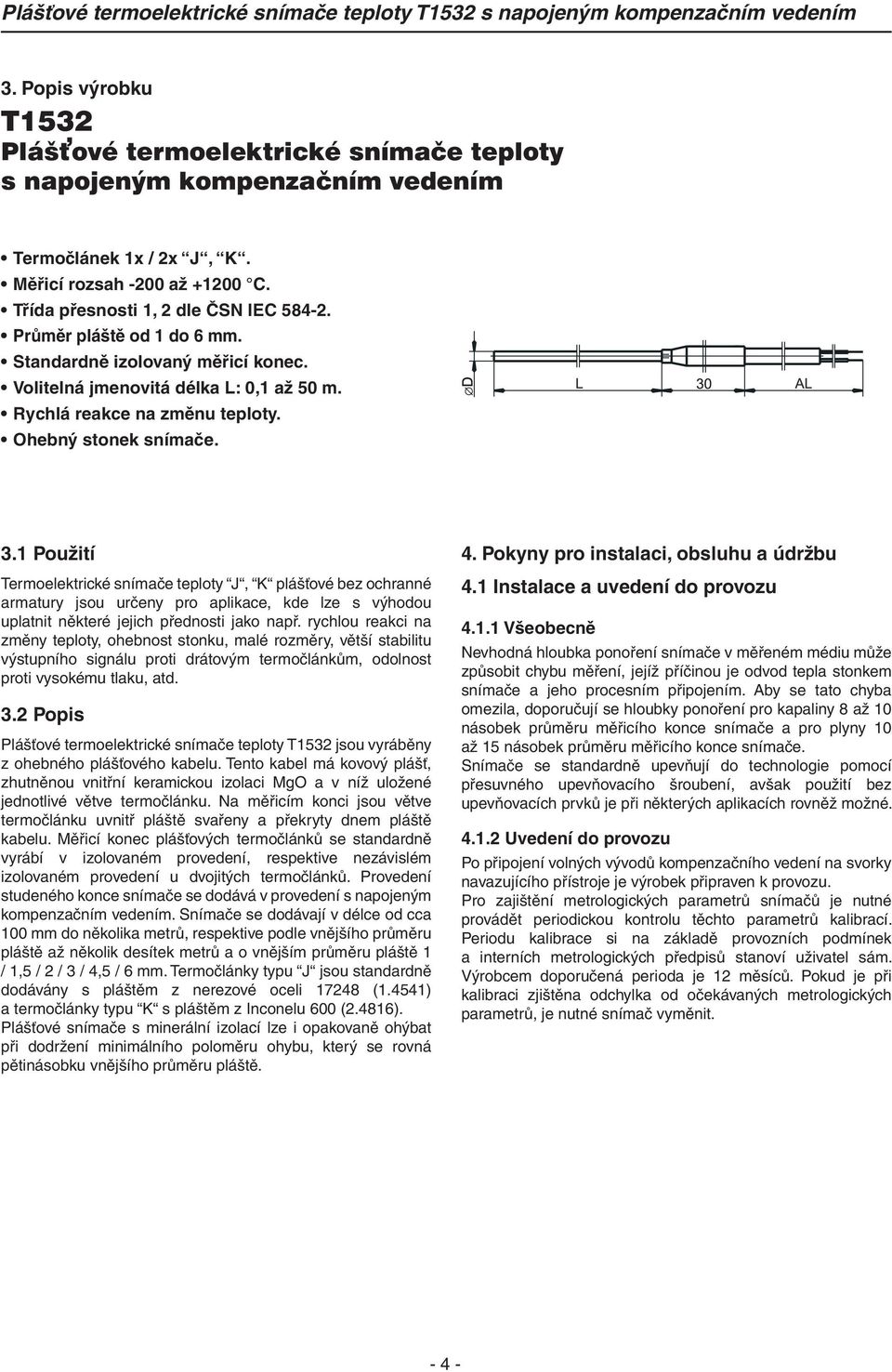

4 3. Popis výrobku T1532 Pláš ové termoelektrické snímače teploty s napojeným kompenzačním vedením Termočlánek 1x / 2x J, K. Měřicí rozsah -200 až C. Třída přesnosti 1, 2 dle ČSN IEC Průměr pláště od 1 do 6 mm. Standardně izolovaný měřicí konec. Volitelná jmenovitá délka L: 0,1 až 50 m. Rychlá reakce na změnu teploty. Ohebný stonek snímače. 3.1 Použití Termoelektrické snímače teploty J, K plášťové bez ochranné armatury jsou určeny pro aplikace, kde lze s výhodou uplatnit některé jejich přednosti jako např. rychlou reakci na změny teploty, ohebnost stonku, malé rozměry, větší stabilitu výstupního signálu proti drátovým termočlánkům, odolnost proti vysokému tlaku, atd. 3.2 Popis Plášťové termoelektrické snímače teploty T1532 jsou vyráběny z ohebného plášťového kabelu. Tento kabel má kovový plášť, zhutněnou vnitřní keramickou izolaci MgO a v níž uložené jednotlivé větve termočlánku. Na měřicím konci jsou větve termočlánku uvnitř pláště svařeny a překryty dnem pláště kabelu. Měřicí konec plášťových termočlánků se standardně vyrábí v izolovaném provedení, respektive nezávislém izolovaném provedení u dvojitých termočlánků. Provedení studeného konce snímače se dodává v provedení s napojeným kompenzačním vedením. Snímače se dodávají v délce od cca 100 mm do několika metrů, respektive podle vnějšího průměru pláště až několik desítek metrů a o vnějším průměru pláště 1 / 1,5 / 2 / 3 / 4,5 / 6 mm. Termočlánky typu J jsou standardně dodávány s pláštěm z nerezové oceli (1.4541) a termočlánky typu K s pláštěm z Inconelu 600 (2.4816). Plášťové snímače s minerální izolací lze i opakovaně ohýbat při dodržení minimálního poloměru ohybu, který se rovná pětinásobku vnějšího průměru pláště. 4. Pokyny pro instalaci, obsluhu a údržbu 4.1 Instalace a uvedení do provozu Všeobecně Nevhodná hloubka ponoření snímače v měřeném médiu může způsobit chybu měření, jejíž příčinou je odvod tepla stonkem snímače a jeho procesním připojením. Aby se tato chyba omezila, doporučují se hloubky ponoření pro kapaliny 8 až 10 násobek průměru měřicího konce snímače a pro plyny 10 až 15 násobek průměru měřicího konce snímače. Snímače se standardně upevňují do technologie pomocí přesuvného upevňovacího šroubení, avšak použití bez upevňovacích prvků je při některých aplikacích rovněž možné Uvedení do provozu Po připojení volných vývodů kompenzačního vedení na svorky navazujícího přístroje je výrobek připraven k provozu. Pro zajištění metrologických parametrů snímačů je nutné provádět periodickou kontrolu těchto parametrů kalibrací. Periodu kalibrace si na základě provozních podmínek a interních metrologických předpisů stanoví uživatel sám. Výrobcem doporučená perioda je 12 měsíců. Pokud je při kalibraci zjištěna odchylka od očekávaných metrologických parametrů, je nutné snímač vyměnit

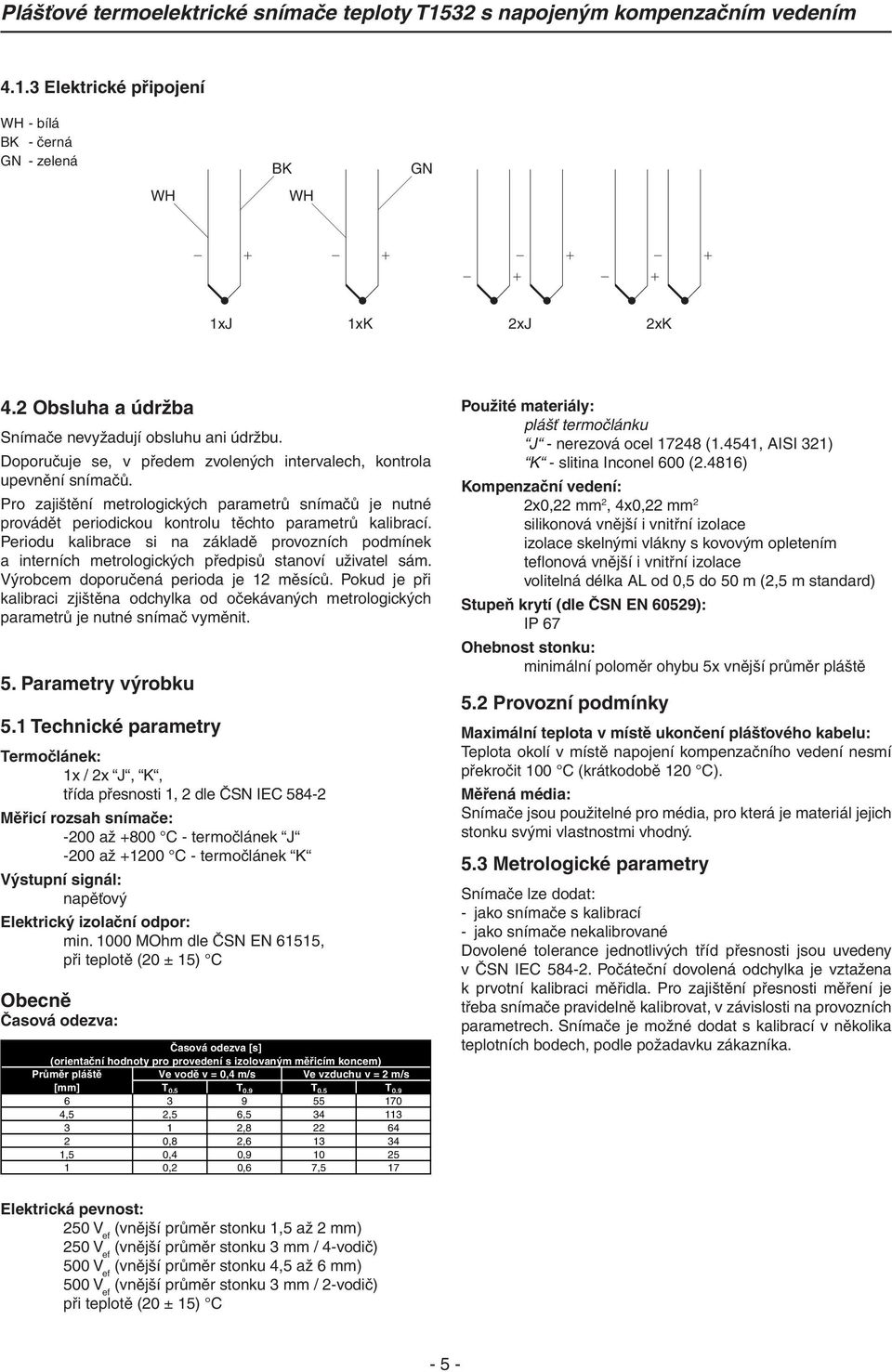

5 4.1.3 Elektrické připojení WH - bílá BK - černá GN - zelená WH BK WH GN 1xJ 1xK 2xJ 2xK 4.2 Obsluha a údržba Snímače nevyžadují obsluhu ani údržbu. Doporučuje se, v předem zvolených intervalech, kontrola upevnění snímačů. Pro zajištění metrologických parametrů snímačů je nutné provádět periodickou kontrolu těchto parametrů kalibrací. Periodu kalibrace si na základě provozních podmínek a interních metrologických předpisů stanoví uživatel sám. Výrobcem doporučená perioda je 12 měsíců. Pokud je při kalibraci zjištěna odchylka od očekávaných metrologických parametrů je nutné snímač vyměnit. 5. Parametry výrobku 5.1 Technické parametry Termočlánek: 1x / 2x J, K, třída přesnosti 1, 2 dle ČSN IEC Měřicí rozsah snímače: -200 až +800 C - termočlánek J -200 až C - termočlánek K Výstupní signál: napěťový Elektrický izolační odpor: min MOhm dle ČSN EN 61515, při teplotě (20 ± 15) C Obecně Časová odezva: Časová odezva [s] (orientační hodnoty pro provedení s izolovaným měřicím koncem) Průměr pláště Ve vodě v = 0,4 m/s Ve vzduchu v = 2 m/s [mm] T 0,5 T 0,9 T 0,5 T 0, ,5 2,5 6, , ,8 2, ,5 0,4 0, ,2 0,6 7,5 17 Použité materiály: plášť termočlánku J - nerezová ocel (1.4541, AISI 321) K - slitina Inconel 600 (2.4816) Kompenzační vedení: 2x0,22 mm 2, 4x0,22 mm 2 silikonová vnější i vnitřní izolace izolace skelnými vlákny s kovovým opletením teflonová vnější i vnitřní izolace volitelná délka AL od 0,5 do 50 m (2,5 m standard) Stupeň krytí (dle ČSN EN 60529): IP 67 Ohebnost stonku: minimální poloměr ohybu 5x vnější průměr pláště 5.2 Provozní podmínky Maximální teplota v místě ukončení plášťového kabelu: Teplota okolí v místě napojení kompenzačního vedení nesmí překročit 100 C (krátkodobě 120 C). Měřená média: Snímače jsou použitelné pro média, pro která je materiál jejich stonku svými vlastnostmi vhodný. 5.3 Metrologické parametry Snímače lze dodat: - jako snímače s kalibrací - jako snímače nekalibrované Dovolené tolerance jednotlivých tříd přesnosti jsou uvedeny v ČSN IEC Počáteční dovolená odchylka je vztažena k prvotní kalibraci měřidla. Pro zajištění přesnosti měření je třeba snímače pravidelně kalibrovat, v závislosti na provozních parametrech. Snímače je možné dodat s kalibrací v několika teplotních bodech, podle požadavku zákazníka. Elektrická pevnost: 250 V ef (vnější průměr stonku 1,5 až 2 mm) 250 V ef (vnější průměr stonku 3 mm / 4-vodič) 500 V ef (vnější průměr stonku 4,5 až 6 mm) 500 V ef (vnější průměr stonku 3 mm / 2-vodič) při teplotě (20 ± 15) C - 5 -

6 6. Objednání 6.1 Objednací tabulka Typ Popis T Plášťový termoelektrický snímač teploty s napojeným kompenzačním vedením Kód Termočlánek Měřicí rozsah Materiál pláště 21 1x"J" (Fe-CuNi), izolovaný -200 až +800 C x"J" (Fe-CuNi), izolovaný, oddělené měřicí spoje -200 až +800 C x"K" (NiCr-NiAl), izolovaný -200 až C Inconel x"K" (NiCr-NiAl), izolovaný, oddělené měřicí spoje -200 až C Inconel jiný Kód Třída přesnosti dle ČSN IEC T7 2 T6C 1, s kalibračním listem ve 4 bodech (body dle požadavku zákazníka) Kód Jmenovitá délka L [mm] jiná (po 50 mm, max. délka 50 m) Kód Vnější průměr pláště D [mm] S jen pro jednoduchá čidla S31 1,5 - jen pro jednoduchá čidla S41 2 S51 3 S61 4,5 S71 6 Kód Kabel - jmenovitá délka AL [mm] K K999 jiná (po 500 mm, max. délka 50 m) Kód Izolace, opletení Teplota okolí kabelu 1) 01 silikonová izolace -50 až +200 C 02 teflonová izolace -50 až +260 C 04 izolace skelnými vlákny, opletení ocelovým drátem -20 až +350 C Kód Ukončení kompenzačního vedení 00 volné konce 01 izolovanými lisovacími dutinkami dle DIN (standard) VOLITELNÉ PŘÍSLUŠENSTVÍ A PROVEDENÍ Kód Kalibrace v zákazníkem stanovených bodech, včetně kalibračního listu KTE32A kalibrace snímače ve třech bodech v rozsahu -40 až C KTE9 jiná Kód Upevňovací šroubení 2) P1 přesuvné upevňovací šroubení pro stonek pr. 3 mm UPS 3M12 (p max = 0,1 MPa, T max = 400 C) 2) P2 přesuvné upevňovací šroubení pro stonek pr. 4,5 mm UPS 4,5M12 (p max = 0,1 MPa, T max = 400 C) 2) P3 přesuvné upevňovací šroubení pro stonek pr. 6 mm UPS 6M20 (p max = 0,1 MPa, T max = 400 C) Příklad objednávky: T T7 110 S51 K P1 KTE32A (-40, 200, 400) označené provedení skladem... označené provedení k dodání do týdne 1)... teplota okolí v místě napojení kompenzačního vedení na snímač teploty nesmí překročit 100 C (krátkodobě 120 C) 2)... pouze pro upevnění snímačů teploty v neproudícím plynném médiu, bez mechanických namáhání snímače včetně rázů a vibrací; použití v místech, kde je třeba měnit ponor snímače a kde z důvodu vysoké teploty nelze použít šroubení PT VOLITELNÉ PŘÍSLUŠENSTVÍ A PROVEDENÍ Typ Popis P Přesuvné upevňovací šroubení pro plášťové snímače teploty Kód Provedení T MAX p MAX S 3) s nerezovým zářezným kroužkem, materiál šroubení nerezová ocel 600 C / 0,1 MPa 4 MPa / 100 C T 4) s PTFE těsnicím kroužkem, materiál šroubení nerezová ocel 200 C / 0,1 MPa 0,6 MPa / 100 C Kód Připojovací závit Z M01 M8x1 - pouze pro snímače s vnějším průměrem pláště 1 až 3 mm M02 M12x1,5 - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm M03 M16x1,5 - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm M04 M20x1,5 - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm G01 G1/8" - pouze pro snímače s vnějším průměrem pláště 1 až 3 mm G02 G1/4" - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm G03 G3/8" - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm G04 G1/2" - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm N01 1/8" NPT - pouze pro snímače s vnějším průměrem pláště 1 až 3 mm N02 1/4" NPT - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm N03 3/8" NPT - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm N04 1/2" NPT - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm Kód Vnější průměr pláště snímače D15 1,5 mm D20 2 mm D30 3 mm D45 4,5 mm D60 6 mm Příklad objednávky: PS M04 D60... označené provedení skladem 3)... možnost nastavení délky ponoru snímače teploty pouze při první montáži 4) možnost změny nastavení délky ponoru snímače teploty při opakované montáži - 6 -
