11 Dřevoobráběcí stroje

Transkript

1 11 Dřevoobrábění Lupenková pila Univerzální pracovní stojan Kombinované brusky Kotoučová pila Hoblovky s protahem Soustruhy Pásové pily Odsávání Hoblice Cirkulárky Štípačky

2 11 Dřevoobráběcí stroje Pásové a talířové brusky Holzstar BTS 150 a BTS 250 Univerzálně použitelné k broušení rovinných a tvarových ploch atd. Vhodné pro modeláře a domácí kutily. Konstrukce stroje z oceli a litiny odolná proti zkroucení Plynule sklopné rameno od 0 do 90 Plynule sklopný pracovní stůl od 0 do 45 Rychlá a snadná výměna brusného pásu pomocí rychloupínání bez použití nářadí Integrovaná koncovka pro připojení odsávání Včetně brusného pásu a brusného kotouče BTS 150 se zvednutým ramenem (je plynule sklopné od 0 do 90 ), stůl je možno také nasklopit. BTS 150 s úhlovým dorazem. K broušení podélných a čelních hran, zaoblení, úkosů i ploch. BTS 250 s podstavcem (volitelné příslušenství, obj. číslo ) Typ BTS 150 BTS 250 Objednací číslo Cena bez DPH Úhlový doraz pro BTS 250 (volitelné příslušenství obj. číslo ) Průměr talíře 150 mm 250 mm Otáčky ot./min ot./min Výkon motoru 400 W / 230 V 800 W / 230 V Rychlost pásu cca 8 m/s 9 m/s Rozměr pásu mm mm Průměr trubice odsávání Ø 58 mm Ø 58 mm Velikost stolu mm mm Rozměry mm mm Hmotnost 17 kg 47 kg Volitelné příslušenství Obj. číslo Cena bez DPH Podstavec pro BTS Úhlový doraz pro BTS Brusné pásy pro BTS 150 ( mm) P P P P P P Brusné kotouče a suchý zip Ø 150 mm pro BTS 150 P P P P P P Podklad pro suchý zip Brusné pásy pro BTS 250 ( mm) P P P P P P Brusné kotouče a suchý zip Ø 250 mm pro BTS 250 P P P P P P Podklad pro suchý zip Dřevoobráběcí stroje 1. květen 2011

3 11 Dřevoobráběcí stroje Kombinovaná bruska Holzkraft BTS 200 Talířová bruska Holzkraft BTS 300 Opravdový pomocník v každé stolářské dílně velký rozsah prací na malém prostoru. Kombinovaná bruska Holzkraft BTS 200 Rameno brusky sklopné v rozsahu 0 až 90 Grafitový podklad pásu zlepšuje kluzné vlastnosti a zvyšuje životnost brusného pásu Velký pracovní stůl z litiny na rameni brusky Velký rozsah naklopení pracovních stolů v rozsahu -15 až +45 Rychlá a praktická výměna brusného pásu pomocí rychloupínací páky Pogumované hnací kolo zabraňuje prokluzování brusného pásu Dvě koncovky odsávání ø 63,5 mm Úhlová opěrka (součást dodávky) k použití na obou pracovních stolech, nastavitelná v rozsahu 90 Včetně brusného pásu a samolepicího brusného kotouče P80 Výkonné motory W (BTS 200) a 750 W (BTS 300) s tepelnou pojistkou Grafitový podklad brusného pásu zlepšuje kluzné vlastnosti a zvyšuje jeho životnost Úhlová stupnice pro otáčení ramene pásové brusky v rozsahu 0 až 90. TS 300 Včetně samolepicího brusného kotouče P80 Rychlá výměna brusného pásu pomocí rychloupínací páky. BTS 200 Včetně brusného pásu a samolepicího brusného kotouče P80 Čelní broušení s naklápěcím pracovním stolem. Bruska TS 300 BTS 200 Objednací číslo Cena bez DPH Brusný pás mm Ø brus. kotouče 305 mm 305 mm Rychlost pásu - 12 m/s Výkon motoru 750 W / 230 V W / 230 V Rozměry litinového stolu mm Rozměry hliníkového stolu mm mm Naklopení pracovního stolu od -15 do +45 od -15 do +45 Průměr koncovky odsávání Ø 63 mm 2 Ø 63 mm Rozměry mm mm Hmotnost 32 kg 53 kg Volitelné příslušenství Obj. číslo Cena bez DPH Brusné pásy pro BTS 200 ( mm) P P P P P P Brusné kot. a podklad Ø 305 mm pro BTS 250 a TS 300 Podklad pro suchý zip P 60 suchý zip P 80 suchý zip P 100 suchý zip P 120 suchý zip P 150 suchý zip P 180 suchý zip květen Dřevoobráběcí stroje 3

4 11 Dřevoobráběcí stroje Pásová bruska HOLZSTAR KSO 790 Pásová bruska s plynule sklopným agregátem Podélný a příčný stůl ke konturovému broušení, sklopný do 45 Výškově nastavitelný podélný stůl nad rovinu optimálního broušení o 110 mm Plynule sklopný agregát (0 90 ) umožňuje vertikální, šikmé i horizontální broušení Včetně plynule nastavitelné úhlové opěrky Grafitový podklad brusného pásu zlepšuje kluzné vlastnosti a prodlužuje jeho životnost Rychlá výměna brusného pásu pomocí rychloupínací páky Odsávací hrdlo ø 100 mm Přesný úkos zajistí stůl polohovatelný do úhlu 45. Jednoduché broušení zaoblení.. Typ KSO 790 Objednací číslo Cena bez DPH Rozměr brus. pásu Rychlost pásu Brusná délka Rozměr podélného stolu Brusná délka Ø odsávacího nátrubku Výkon motoru Rozměry Hmotnost mm 13 m/ s 790 mm 790 x 221 mm 790 mm 100 mm W / 230 V 1270 x 540 x 1020 mm 86 kg Brusné pásy mm (zirkon) pro KSO 790 P 60 BP Z P 80 BP Z P 100 BP Z P 120 BP Z P 150 BP Z P 180 BP Z P 220 BP Z 4 11 Dřevoobráběcí stroje 1. květen 2011

5 11 Dřevoobráběcí stroje Pásová bruska HOLZSTAR KSO 850 Pásová bruska se sklopným brusným agregátem a kmitajícím brusným pásem pro perfektní výsledky broušení Plynule sklopný agregát (0 90 ) umožňuje vertikální, šikmé i orizontální broušení Kmitající brusný pás zlepšuje kvalitu broušení a zajišťuje větší trvanlivost brusného pásu Výkonný hnací motor dosahuje lepších brusných výsledků i při delším používání Výškově nastavitelné stoly Příčný stůl ke konturovému broušení, sklopný do 45 Plynule nastavitelná opěrka Grafitová povrchová úprava podkladu pásu zlepšuje kluzné vlastnosti a zvyšuje životnost brusného pásu Snadná výměna brusného pásu pomocí rychloupínací páky Odsávací hrdlo ø 100 mm Uzamykatelná skříňka v podstavci Oscilující brusný pás Robustní podstavec s uzamykatelnou skříňkou. Plynule sklopný agregát (0 90 ) umožňuje vertikální, šikmé i horizontální broušení. Typ KSO 850 Objednací číslo Cena bez DPH Rozměr brus. pásu Rychlost pásu Brusná délka Rozměr podélného stolu Brusná délka Ø odsávacího nátrubku Výkon motoru Rozměry Hmotnost mm 16 m/s 850 mm mm 850 mm 100 mm W / 400 V mm 148 kg Brusné pásy mm (zirkon) pro KSO 850 P 60 BP Z P 80 BP Z P 100 BP Z P 120 BP Z P 150 BP Z P 180 BP Z P 220 BP Z 1. květen Dřevoobráběcí stroje 5

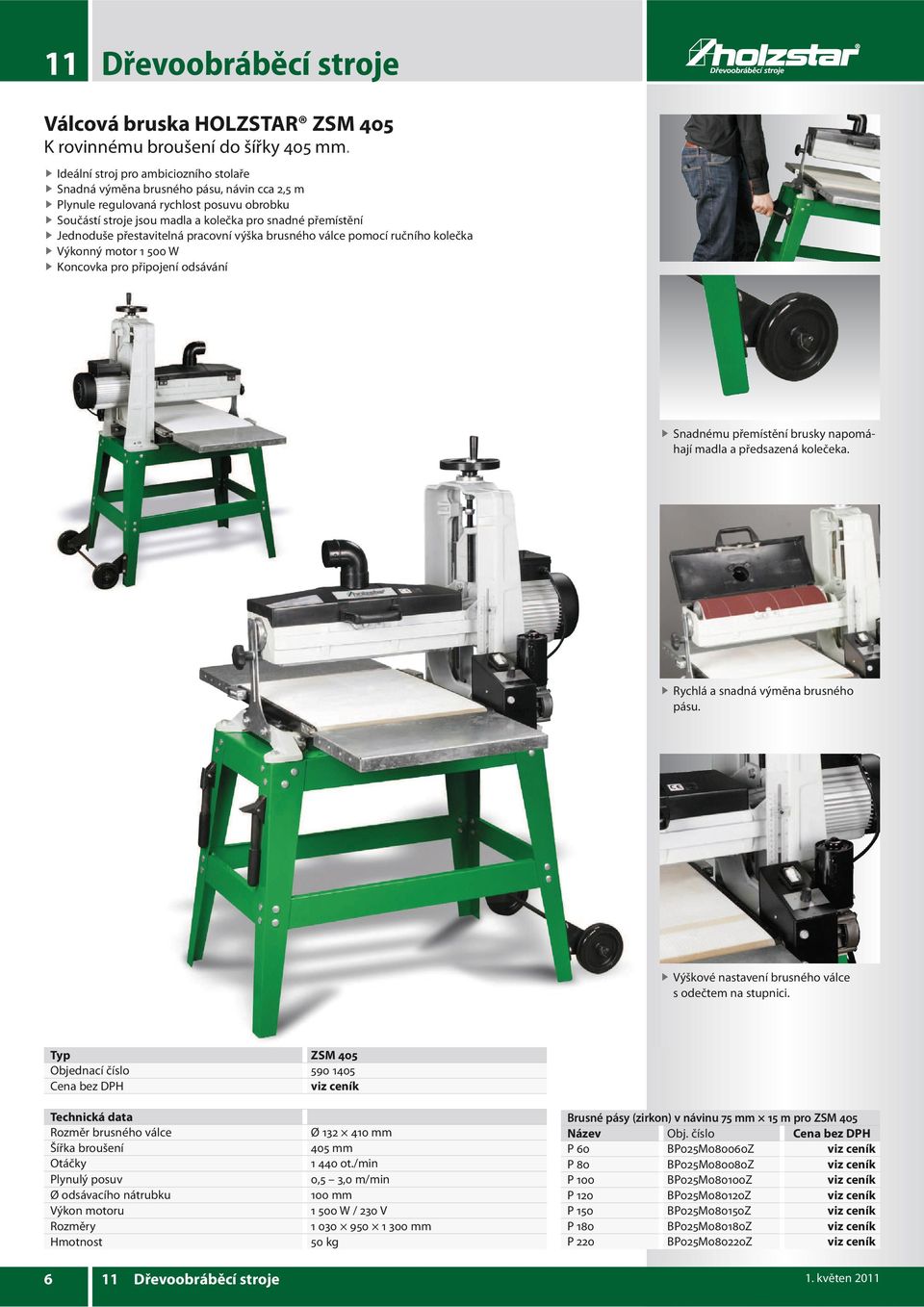

6 11 Dřevoobráběcí stroje Válcová bruska HOLZSTAR ZSM 405 K rovinnému broušení do šířky 405 mm. Ideální stroj pro ambiciozního stolaře Snadná výměna brusného pásu, návin cca 2,5 m Plynule regulovaná rychlost posuvu obrobku Součástí stroje jsou madla a kolečka pro snadné přemístění Jednoduše přestavitelná pracovní výška brusného válce pomocí ručního kolečka Výkonný motor W Koncovka pro připojení odsávání Snadnému přemístění brusky napomáhají madla a předsazená kolečeka. Rychlá a snadná výměna brusného pásu. Výškové nastavení brusného válce s odečtem na stupnici. Typ ZSM 405 Objednací číslo Cena bez DPH Rozměr brusného válce Šířka broušení Otáčky Plynulý posuv Ø odsávacího nátrubku Výkon motoru Rozměry Hmotnost Ø mm 405 mm ot./min 0,5 3,0 m/min 100 mm W / 230 V mm 50 kg Brusné pásy (zirkon) v návinu 75 mm 15 m pro ZSM 405 Název Obj. číslo Cena bez DPH P 60 BP025M080060Z P 80 BP025M080080Z P 100 BP025M080100Z P 120 BP025M080120Z P 150 BP025M080150Z P 180 BP025M080180Z P 220 BP025M080220Z 6 11 Dřevoobráběcí stroje 1. květen 2011

7 11 Dřevoobráběcí stroje Lupenková pila HOLZSTAR DKS 501 Vario S plynulou regulací rychlosti kmitání pilového plátku ideální pro všechny přesné a jemné práce. Pro jemnou mechanickou práci, výrobu hraček, školní dílnu, zkušební laboratoř, modeláře atp Je určena k řezání měkkého dřeva (<50 mm), plastů (<30 mm) nebo barevných kovů (<10 mm) Hloubka vyložení (406 mm) umožňuje zpracovávání velkých dílců Litinová konstrukce stroje napomáhá vyrovnanému chodu s minimalizovaným přenosem vibrací Článková ofukovací hadice a integrovaná přípojka pro odsávací zařízení Výškově nastavitelný průhledný kryt pro bezpečnou práci Plynule regulovatelná rychlost kmitání nabízí možnost použití širokého spektra řezných nástrojů a dělených materiálů Uživatelsky velmi přívětivé vlastnosti ve formě kompaktních rozměrů, nízké hmotnosti, snadné výměny pilových plátku Naklápění stolu v rozsahu od -45 do +15 Výškově nastavitelný průhledný kryt. Rychlá výměna pilového plátku během několika sekund. Naklápění stolu v rozsahu od -45 do +15. Typ DKS 501 Vario Objednací číslo Cena bez DPH Max. výška materiálu Vyložení Délka pilového listu Počet kmitů Velikost stolu Výkon motoru Rozměry ø odsávací hubice Hmotnost Rozsah dodávky 50 mm 406 mm 133 mm kmitů/min mm 125 W / 230 V mm 38 mm 13 kg 1 plátek 3 0,25 mm (10 zubů/cm) na dřevo, plast a sádru Pilové plátky Made in Germany Integrovaná koncovka pro externí odsávací zařízení. Pilové plátky Zubů/cm Balení Obj. číslo Cena bez DPH Na dřevo, plast, sádru ,25 mm 10 6 ks Na dřevo ,40 mm 6 6 ks Na kov ,40 mm 12 6 ks květen Dřevoobráběcí stroje 7

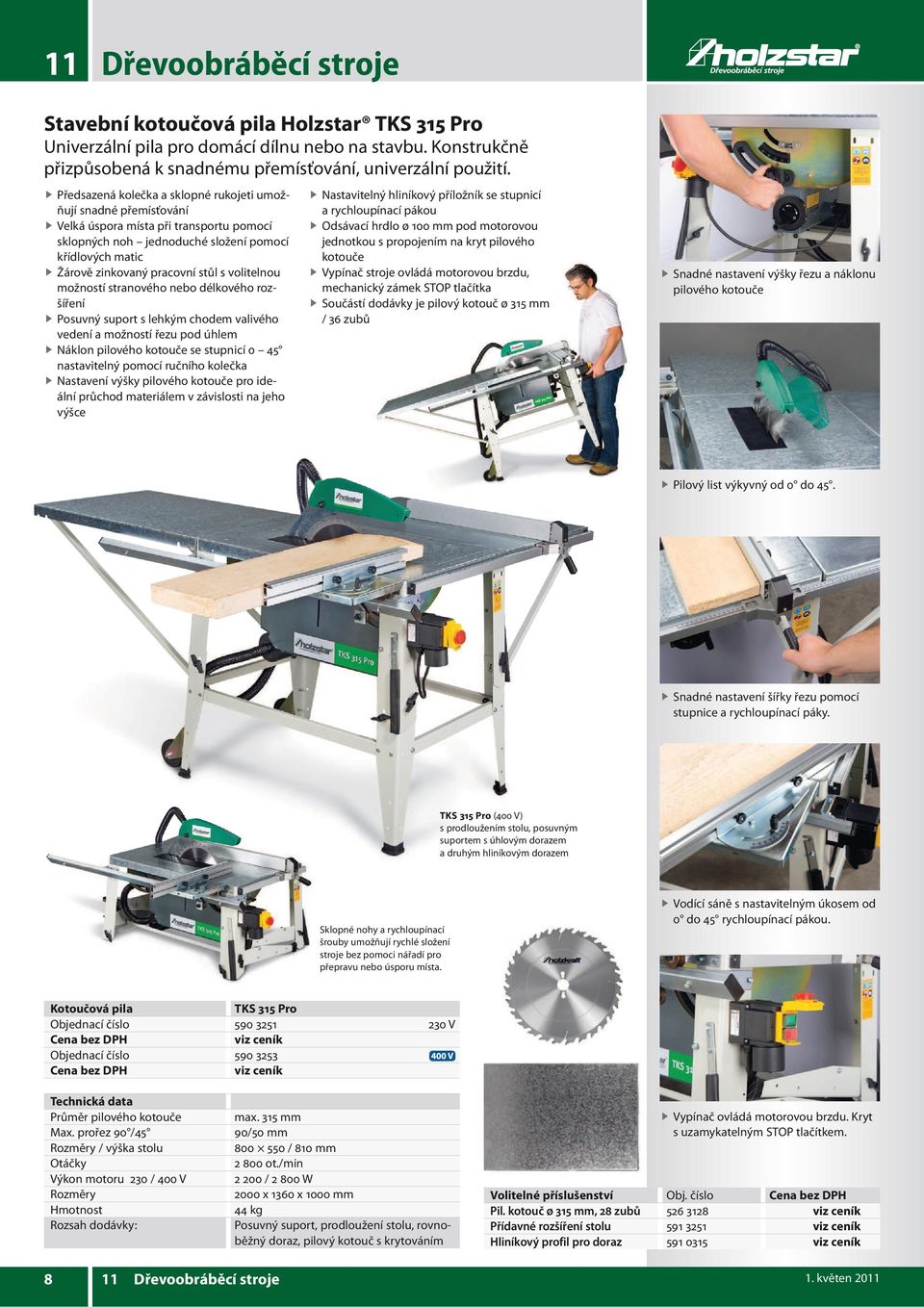

8 11 Dřevoobráběcí stroje Stavební kotoučová pila Holzstar TKS 315 Pro Univerzální pila pro domácí dílnu nebo na stavbu. Konstrukčně přizpůsobená k snadnému přemísťování, univerzální použití. Předsazená kolečka a sklopné rukojeti umožňují snadné přemísťování Velká úspora místa při transportu pomocí sklopných noh jednoduché složení pomocí křídlových matic Žárově zinkovaný pracovní stůl s volitelnou možností stranového nebo délkového rozšíření Posuvný suport s lehkým chodem valivého vedení a možností řezu pod úhlem Náklon pilového kotouče se stupnicí 0 45 nastavitelný pomocí ručního kolečka Nastavení výšky pilového kotouče pro ideální průchod materiálem v závislosti na jeho výšce Nastavitelný hliníkový příložník se stupnicí a rychloupínací pákou Odsávací hrdlo ø 100 mm pod motorovou jednotkou s propojením na kryt pilového kotouče Vypínač stroje ovládá motorovou brzdu, mechanický zámek STOP tlačítka Součástí dodávky je pilový kotouč ø 315 mm / 36 zubů Snadné nastavení výšky řezu a náklonu pilového kotouče Pilový list výkyvný od 0 do 45. Snadné nastavení šířky řezu pomocí stupnice a rychloupínací páky. TKS 315 Pro (400 V) s prodloužením stolu, posuvným suportem s úhlovým dorazem a druhým hliníkovým dorazem Sklopné nohy a rychloupínací šrouby umožňují rychlé složení stroje bez pomoci nářadí pro přepravu nebo úsporu místa. Vodící sáně s nastavitelným úkosem od 0 do 45 rychloupínací pákou. Kotoučová pila TKS 315 Pro Objednací číslo V Cena bez DPH Objednací číslo Cena bez DPH Průměr pilového kotouče Max. prořez 90 /45 Rozměry / výška stolu Otáčky Výkon motoru 230 / 400 V Rozměry Hmotnost Rozsah dodávky: max. 315 mm 90/50 mm / 810 mm ot./min / W 2000 x 1360 x 1000 mm 44 kg Posuvný suport, prodloužení stolu, rovnoběžný doraz, pilový kotouč s krytováním Vypínač ovládá motorovou brzdu. Kryt s uzamykatelným STOP tlačítkem. Volitelné příslušenství Obj. číslo Cena bez DPH Pil. kotouč ø 315 mm, 28 zubů Přídavné rozšíření stolu Hliníkový profil pro doraz Dřevoobráběcí stroje 1. květen 2011

9 11 Dřevoobráběcí stroje Formátovací pila Holzstar TKS 250 SC Pro menší výrobní dílny a náročné řemeslníky. Precizní valivé vedení posuvného suportu s nastavitelným dorazem pro řezání pod úhlem v rozsahu od 45 do +45 Masivní a přesně obrobený litinový stůl minimalizuje provozní chvění Nastavitelná výška prořezu pro efektivní pracovní podmínky v závislosti na síle materiálu Praktické naklápění pilového kotouče až do hodnoty 45 s možností odečítání na stupnici Síťový vstup s motorovou brzdou a vypínačem se STOP krytkou Příruba pro odsávání s průměrem 100 mm propojená s krytem kotouče Výkonný hnací agregát W / 400 W Pohon hřídele pomocí řemenice Precizní a lehce nastavitelný agregát (výškové a šikmé nastavení) pomocí jednoduše ovladatelného kola s pákou Náklon pilového kotouče do 45 Doraz nastavitelný v rozsahu 0 45 Kotoučová pila TKS 250 SC Objednací číslo Cena bez DPH Max. průměr pilového kotouče 254 mm Max. prořez 90 /45 80 / 42 mm Náklon pilového kotouče 0 45 Rozměry / výška stolu mm / 895 mm Otáčky ot./min Výkon motoru W / 400 V Průměr odsávacího nátrubku 100 mm Průměr hřídele 30 mm Rozměry 950 x 760 x 1030 mm Hmotnost 190 kg Rozsah dodávky Pilový kotouč ø 250 mm / 36 zubů Ochranný kryt pilového kotouče s hadicí pro odsávání, posuvný suport, rovnobežný doraz Dorazy mají výklopné čočky pro přesný odečet nastavených hodnot Volitelné příslušenství Obj. číslo Cena bez DPH Pilový kotouč Ø 250 mm (18 z.) pro TKS Pil. kotouč Ø 250 mm, 3,2 mm (24 z.) pro TKS Pil. kotouč Ø 250 mm, 3,2 mm (40 z.) pro TKS Pil. kotouč Ø 250 mm 3,0 mm (80 z.) pro TKS Úhlový doraz pro TKS 250 SC květen Dřevoobráběcí stroje 9

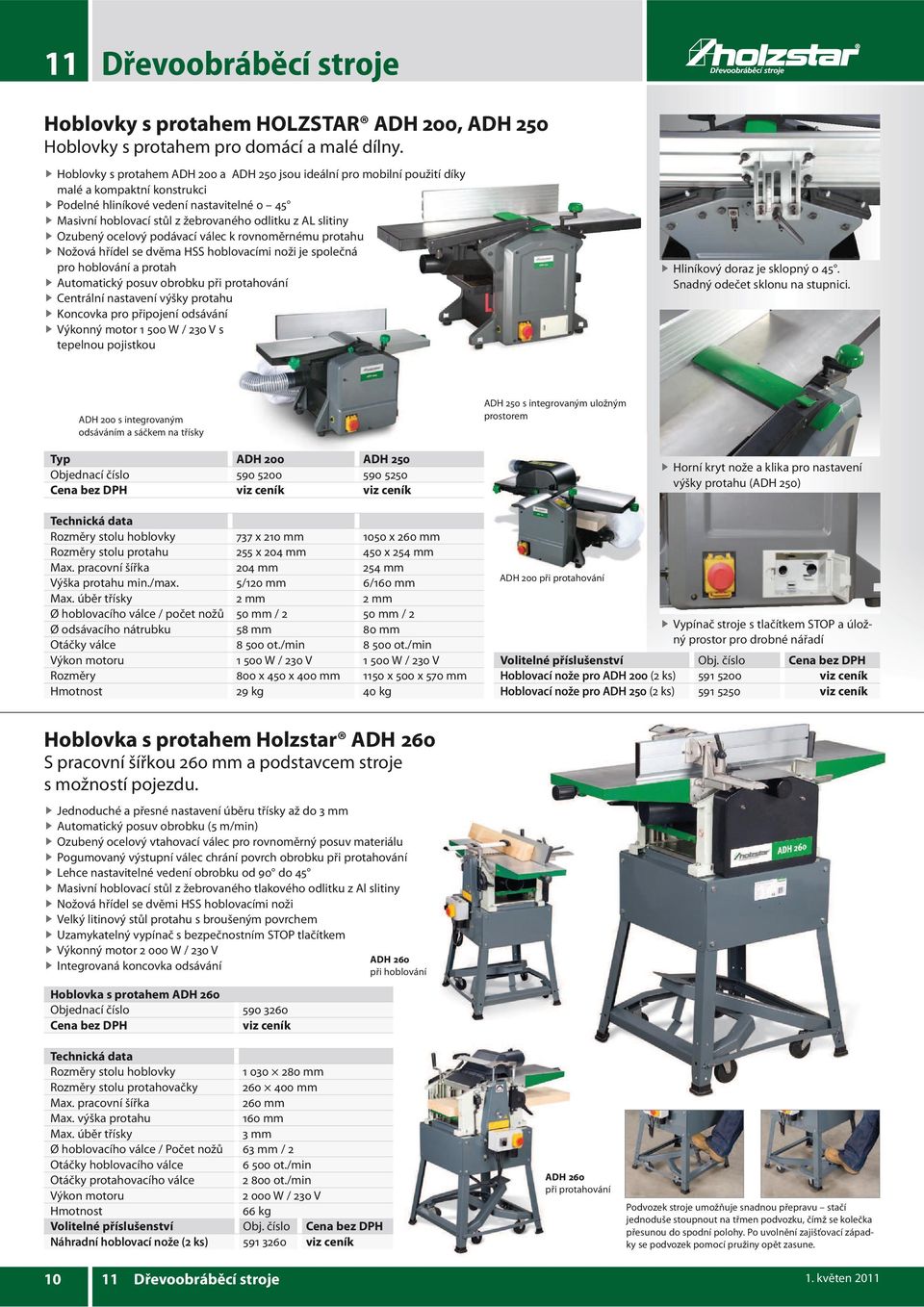

10 11 Dřevoobráběcí stroje Hoblovky s protahem HOLZSTAR ADH 200, ADH 250 Hoblovky s protahem pro domácí a malé dílny. Hoblovky s protahem ADH 200 a ADH 250 jsou ideální pro mobilní použití díky malé a kompaktní konstrukci Podelné hliníkové vedení nastavitelné 0 45 Masivní hoblovací stůl z žebrovaného odlitku z AL slitiny Ozubený ocelový podávací válec k rovnoměrnému protahu Nožová hřídel se dvěma HSS hoblovacími noži je společná pro hoblování a protah Automatický posuv obrobku při protahování Centrální nastavení výšky protahu Koncovka pro připojení odsávání Výkonný motor W / 230 V s tepelnou pojistkou Hliníkový doraz je sklopný o 45. Snadný odečet sklonu na stupnici. ADH 200 s integrovaným odsáváním a sáčkem na třísky ADH 250 s integrovaným uložným prostorem Typ ADH 200 ADH 250 Objednací číslo Cena bez DPH Rozměry stolu hoblovky 737 x 210 mm 1050 x 260 mm Rozměry stolu protahu 255 x 204 mm 450 x 254 mm Max. pracovní šířka 204 mm 254 mm Výška protahu min./max. 5/120 mm 6/160 mm Max. úběr třísky 2 mm 2 mm Ø hoblovacího válce / počet nožů 50 mm / 2 50 mm / 2 Ø odsávacího nátrubku 58 mm 80 mm Otáčky válce ot./min ot./min Výkon motoru W / 230 V W / 230 V Rozměry 800 x 450 x 400 mm 1150 x 500 x 570 mm Hmotnost 29 kg 40 kg ADH 200 při protahování Horní kryt nože a klika pro nastavení výšky protahu (ADH 250) Vypínač stroje s tlačítkem STOP a úložný prostor pro drobné nářadí Volitelné příslušenství Obj. číslo Cena bez DPH Hoblovací nože pro ADH 200 (2 ks) Hoblovací nože pro ADH 250 (2 ks) Hoblovka s protahem Holzstar ADH 260 S pracovní šířkou 260 mm a podstavcem stroje s možností pojezdu. Jednoduché a přesné nastavení úběru třísky až do 3 mm Automatický posuv obrobku (5 m/min) Ozubený ocelový vtahovací válec pro rovnoměrný posuv materiálu Pogumovaný výstupní válec chrání povrch obrobku při protahování Lehce nastavitelné vedení obrobku od 90 do 45 Masivní hoblovací stůl z žebrovaného tlakového odlitku z Al slitiny Nožová hřídel se dvěmi HSS hoblovacími noži Velký litinový stůl protahu s broušeným povrchem Uzamykatelný vypínač s bezpečnostním STOP tlačítkem Výkonný motor W / 230 V Integrovaná koncovka odsávání Hoblovka s protahem ADH 260 Objednací číslo Cena bez DPH Rozměry stolu hoblovky mm Rozměry stolu protahovačky mm Max. pracovní šířka 260 mm Max. výška protahu 160 mm Max. úběr třísky 3 mm Ø hoblovacího válce / Počet nožů 63 mm / 2 Otáčky hoblovacího válce ot./min Otáčky protahovacího válce ot./min Výkon motoru W / 230 V Hmotnost 66 kg Volitelné příslušenství Obj. číslo Cena bez DPH Náhradní hoblovací nože (2 ks) ADH 260 při hoblování ADH 260 při protahování Podvozek stroje umožňuje snadnou přepravu stačí jednoduše stoupnout na třmen podvozku, čímž se kolečka přesunou do spodní polohy. Po uvolnění zajišťovací západky se podvozek pomocí pružiny opět zasune Dřevoobráběcí stroje 1. květen 2011

11 11 Dřevoobráběcí stroje Hoblovka s protahem HOLZSTAR ADH 310 S hoblovací šířkou 310 mm a podstavcem ideální stroj pro náročnější kutily. Kvalitní zpracování Číselníkový ukazatel pro přesné nastavení výšky protahu, vhodné pro opakovanou výrobu Výškové nastavení stolu pomocí čtyř spřažených šroubů ovládané jedním ručním kolem Nastavitelný podélný doraz, sklopný od 90 do 45 Ozubený ocelový vtahovací válec pro rovnoměrné protahování Pogumovaný výstupní válec chrání povrch obrobku při opracování Masivní hoblovací stůl z žebrovaného tlakového odlitku z Al slitiny Velký litinový stůl protahu s broušeným povrchem Nožová hřídel se třemi HSS hoblovacími noži Uzamykatelný vypínač s bezpečnostním STOP tlačítkem Koncovka pro připojení odsávání Měrka k nastavení hoblovacího nože Lehce nastavitelný hliníkový doraz hoblovky, naklápěcí od 90 do 45 Jednoduché nastavení odběru třísky pomocí stupnice Automatický posuv obrobku (7 m/min) Typ ADH 310 Objednací číslo Cena bez DPH Rozměry stolu hoblovky mm Rozměry stolu protahu mm Max. pracovní šířka 310 mm Max. šířka protahu 305 mm Max. výška protahu 250 mm Max. úběr třísky 3 mm Ø hoblovacího válce 70 mm Počet nožů 3 Automatický posuv 7 m/min Ø odsávacího nátrubku 100 mm Otáčky hoblovky ot./min Výkon motoru W / 400 V Max. rozměry mm Hmotnost 170 kg Číselníkový ukazatel pro přesné nastavení výšky Volitelné příslušenství Obj. číslo Cena bez DPH Náhradní hoblovací nože (2 ks) květen Dřevoobráběcí stroje 11

12 11 Dřevoobráběcí stroje Kompaktní soustruh na dřevo Holzstar DB 450 Ideální provedení pro hobby a domácí dílnu. Čtyři rychlosti otáček nastavitelné pomocí klínového řemene Litinový podstavec, koník i vřeteník Jednoduše nastavitelná opěrka soustružnického nože Vzdálenost hrotů 450 mm, mm jako volitelné příslušenství DB 450 s prodloužením lože na vzdálenost hrotů mm (viz volitelné příslušenství). Typ DB 450 Objednací číslo Cena bez DPH Točný průměr max. 254 mm Výška lože 127 mm Točná délka 450 / 1 000* mm Upnutí sklíčidla M33 3,5 Kužel vřetene MK2 Kužel koníku MK2 Otáčky / stupně ot./min Počet rychlostí 4 Výkon motoru 370 W / 230 V Rozměry mm Hmotnost 38 kg * S volitelným prodloužením lože, viz volitelné příslušenství. DB 450 ve standardním provedení. Příslušenství Obj. číslo Cena bez DPH Prodloužení lože na 1000 mm pro DB Čtyřčelisťové sklíčidlo ø 100 mm se šrouby sada 1 Čtyřčelisťové sklíčidlo ø 100 mm s výměnnými čelistmi sada 2 Čtyřčelisťové sklíčidlo Ø 150 mm Lícní deska pro čtyřčelisťové sklíčidlo Profi Čtyřčelisťové sklíčidlo Profi sada Pevná luneta pro DB 900 nebo DB Sada unašečů MK2, 3 ks, v dřevěné krabici Rameno pro soustružení velkých průměrů. Příslušenství Obj. číslo Cena bez DPH Kopírovací zařízení pro DB Kopírovací zařízení pro DB Soustružnická dláta, 8-dílná sada ) Čtyřčelisťové sklíčidlo ø 100 mm, sada 1* ) Čtyřčelisťové sklíčidlo ø 100 mm, sada 2* ) Čtyřčelisťové sklíčidlo ø 150 mm* ) Lícní deska pro 4-čel. sklíčidlo Profi ) Čtyřčelisťové sklíčidlo Profi, sada ) Pevná luneta pro DB ) Pevná luneta pro DB ) Sada unašečů MK2, 3 ks ) Rameno pro soustr. velkých průměrů pro DB ) Rameno pro soustr. velkých průměrů pro DB * pro DB 900, DB 1100 a DB 1200 Kopírovací zařízení pro DB 900 a DB 1100 Soustružnická dláta na dřevo, 8-dílná sada Dřevoobráběcí stroje 1. květen 2011

13 11 Dřevoobráběcí stroje Soustruhy na dřevo Holzstar DB 900, DB 1100 a DB 1200 S plynulou regulací otáček pro domácí dílnu i profesionály. Litinové lože, koník, vřeteník a podstavec (u DB 1100 a DB 1200) zaručují velmi klidný chod a přesnost stroje Široká, snadno polohovatelná opěrka soustružnického nože Koník (posuv 50 mm) s ručním kolečkem a zajištěním pomocí rychloupínací páky Vřeteník otočný o 180 ideální k soustružení velkých průměrů Plynulá regulace s digitálním ukazatelem aktuálně zvolených otáček Maximální flexibilita: Přestavitelná opěrka pro soustružnickénože a otočný vřeteník umožňují práci na obrobcích s většími rozměry, než je točný průměr soustruhu. Rychlé a pohodlné nastavení požadovaných otáček pomocí ruční páky (DB 900, DB 1100) Plynulá regulace otáček pomocí klínového řemene a stavitelné kuželové podložky (DB 1100) DB s ramenem pro soustružení velkých průměrů a odkládacím košíkem (volitelné příslušenství). Typ DB 900 DB 1100 DB Objednací číslo Cena bez DPH Točný průměr max. 306 mm 358 mm 450 mm Výška lože 153 mm 179 mm 460 mm Točná délka 900 mm mm mm Upnutí sklíčidla M33 3,5 M33 3,5 M33 3,5 Kužel vřetene MK 2 MK 2 MK 2 Kužel koníku MK 2 MK 2 MK 2 Otáčky / stupně ot./min ot./min ot./min Stupně otáček 10, plynule 10, plynule 2, plynule Výkon motoru 550 W / 230 V 750 W / 230 V W / 230 V Rozměry mm mm mm Hmotnost 80 kg 92 kg 185 kg Rozsah dodávky: Plochá příruba Ø 150 mm, otočný hrot koníku, podstavec stroje, čtyřzubový čelní unášeč Plynulá regulace otáček s digitálním ukazatelem (DB 1200) Snadné přenastavení klínového řemene (DB 1 200). 1. květen Dřevoobráběcí stroje 13

14 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Stolní pásové pily na dřevo Holzstar HBS 251 a HBS Kompaktní pásové pily v kvalitním provedení pro náročného modeláře a domácí dílnu. Svařovaná tuhá konstrukce odolná proti zkroucení Kvalitní řez ve dřevě, plastu a v podobných materiálech Přesně broušený litinový stůl pily, sklopný 0 45 Precizní horní i spodní tříbodové vedení pilového pásu Při otevření dvířek bezpečnostní spínač vypne stroj Tříkladkové vedení pilového pásu nahoře i dole. Přesné a snadno nastavitelné. Velký hliníkový rovnoběžný doraz s výstředníkovým rychlým upínáním Vestavěná lupa pro přesnější měření na milimetrové stupnici. Vyobrazené úhlové opěrky nejsou součástí dodávky (viz volitelné příslušenství). Dvě rychlosti volitelné přestavením klínového řemene. Stírací kartáčky se starají o čistotu pásu a volný chod oběžného kola. Úhlová opěrka pro HBS 251. HSS 251 s podstavcem stroje (vol. příslušenství), obj. číslo: Typ HBS 251 HBS Objednací číslo Cena bez DPH Rozměry prac. stolu mm mm Řezná rychlost 700 m/min 440 / 900 m/min Max. řezná výška 80 mm 200 mm Max. řezná šířka 245 mm 345 mm Úhel naklopení stolu Délka pilového pásu mm mm Výkon motoru 350 W / 230 V W / 230 V Rozměry mm mm Hmotnost 32 kg 70 kg Úhlová opěrka pro HBS Litinový stůl je připevněn na kyvném uložení. Sklon stolu pily lze nastavit v rozsahu HSS s podstavcem stroje (vol. příslušenství), obj. číslo: Volitelné příslušenství Obj. číslo Cena bez DPH Úhl. opěrka HBS Úhl. opěrka HBS 312-2/ Podstavec HBS Podstavec HBS Pilové pásy pro HBS 251 Obj. číslo Cena bez DPH mm (6 z/") mm (6 z/") mm (10 z/") mm (14 z/") Pilové pásy pro HBS mm (6 z/") mm (6 z/") mm (6 z/") mm (10 z/") mm (14 z/") Dřevoobráběcí stroje 1. květen 2011

15 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Pásová pila na dřevo Holzstar HBS 400 Poloprofesionální pásová pila v kvalitním provedení. Tuhá svařovaná konstrukce Výkonný motor W Snadná a rychlá výměna pilového pásu pomocí rychloupínací páky s výstředníkem, beze změny základního nastavení Přesné řezání dřeva, plastu i neželezných kovů (s vhodným pilovým pásem) Masivní stůl pily z šedé litiny s precizně broušeným povrchem Dvourychlostní provedení 460/980 m/min Sklon stolu pily lze nastavit v rozsahu 0 až 45 Snadno nastavitelný hliníkový příložník s rychloupínáním a lupou Jednoduché nastavení šířky řezu pomocí integrované měrky Přesné tříbodové vedení pilového pásu nahoře i dole pro pásy šířky 6 25 mm Bezpečnostní spínač automaticky vypne stroj při otevření krytování setrvačníků Tříbodové vedení pilového pásu nahoře i dole. Přesné a snadno nastavitelné. Přestavení hliníkového dorazu rychloupínací páčkou. Litinový stůl je připevněn na kyvném uložení. Sklon stolu pily lze nastavit v rozsahu Typ HBS 400 Objednací číslo Cena bez DPH Rozměry prac. stolu mm Řezná rychlost 460 / 980 m/min Max. řezná výška 305 mm Max. řezná šířka 416 mm Úhel naklopení stolu Délka pilového pásu mm Výkon motoru W / 230 V Rozměry mm Hmotnost 135 kg Dvě rychlosti volitelné přestavením klínového řemene. Stírací kartáčky se starají o čistotu pásu a volný chod oběžného kola. Volitelné příslušenství Obj. číslo Cena bez DPH Úhl. opěrka HBS Pilové pásy pro HBS mm 0,65 mm (6 z/ ) PP DRE mm 0,65 mm (10 z/ ) PP DRE mm 0,65 mm (14 z/ ) PP DRE mm 0,65 mm (6 z/ ) PP DRE mm 0,65 mm (14 z/ ) PP DRE mm 0,9 mm (6 z/ ) PP DRE mm 0,9 mm (10 z/ ) PP DRE mm 0,9 mm (14 z/ ) PP DRE 1. květen Dřevoobráběcí stroje 15

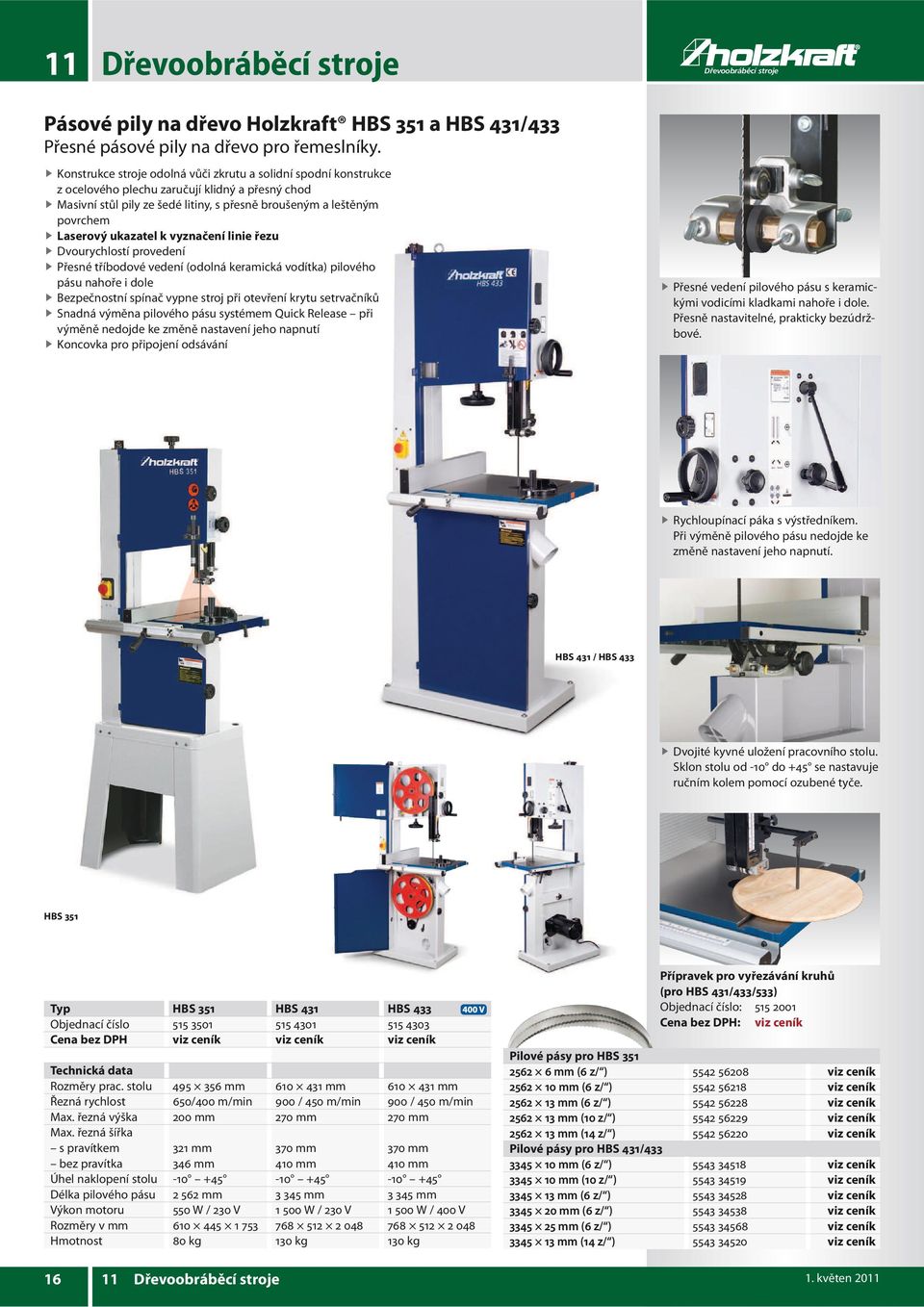

16 11 Dřevoobráběcí stroje Dřevoobráběcí Pásové pily na dřevo Holzkraft HBS 351 a HBS 431/433 Přesné pásové pily na dřevo pro řemeslníky. Konstrukce stroje odolná vůči zkrutu a solidní spodní konstrukce z ocelového plechu zaručují klidný a přesný chod Masivní stůl pily ze šedé litiny, s přesně broušeným a leštěným povrchem Laserový ukazatel k vyznačení linie řezu Dvourychlostí provedení Přesné tříbodové vedení (odolná keramická vodítka) pilového pásu nahoře i dole Bezpečnostní spínač vypne stroj při otevření krytu setrvačníků Snadná výměna pilového pásu systémem Quick Release při výměně nedojde ke změně nastavení jeho napnutí Koncovka pro připojení odsávání stroje Přesné vedení pilového pásu s keramickými vodicími kladkami nahoře i dole. Přesně nastavitelné, prakticky bezúdržbové. Rychloupínací páka s výstředníkem. Při výměně pilového pásu nedojde ke změně nastavení jeho napnutí. HBS 431 / HBS 433 Dvojité kyvné uložení pracovního stolu. Sklon stolu od -10 do +45 se nastavuje ručním kolem pomocí ozubené tyče. HBS 351 Typ HBS 351 HBS 431 HBS 433 Objednací číslo Cena bez DPH Rozměry prac. stolu mm mm mm Řezná rychlost 650/400 m/min 900 / 450 m/min 900 / 450 m/min Max. řezná výška 200 mm 270 mm 270 mm Max. řezná šířka s pravítkem bez pravítka 321 mm 346 mm 370 mm 410 mm 370 mm 410 mm Úhel naklopení stolu Délka pilového pásu mm mm mm Výkon motoru 550 W / 230 V W / 230 V W / 400 V Rozměry v mm Hmotnost 80 kg 130 kg 130 kg Přípravek pro vyřezávání kruhů (pro HBS 431/433/533) Objednací číslo: Cena bez DPH: Pilové pásy pro HBS mm (6 z/ ) mm (6 z/ ) mm (6 z/ ) mm (10 z/ ) mm (14 z/ ) Pilové pásy pro HBS 431/ mm (6 z/ ) mm (10 z/ ) mm (6 z/ ) mm (6 z/ ) mm (6 z/ ) mm (14 z/ ) Dřevoobráběcí stroje 1. květen 2011

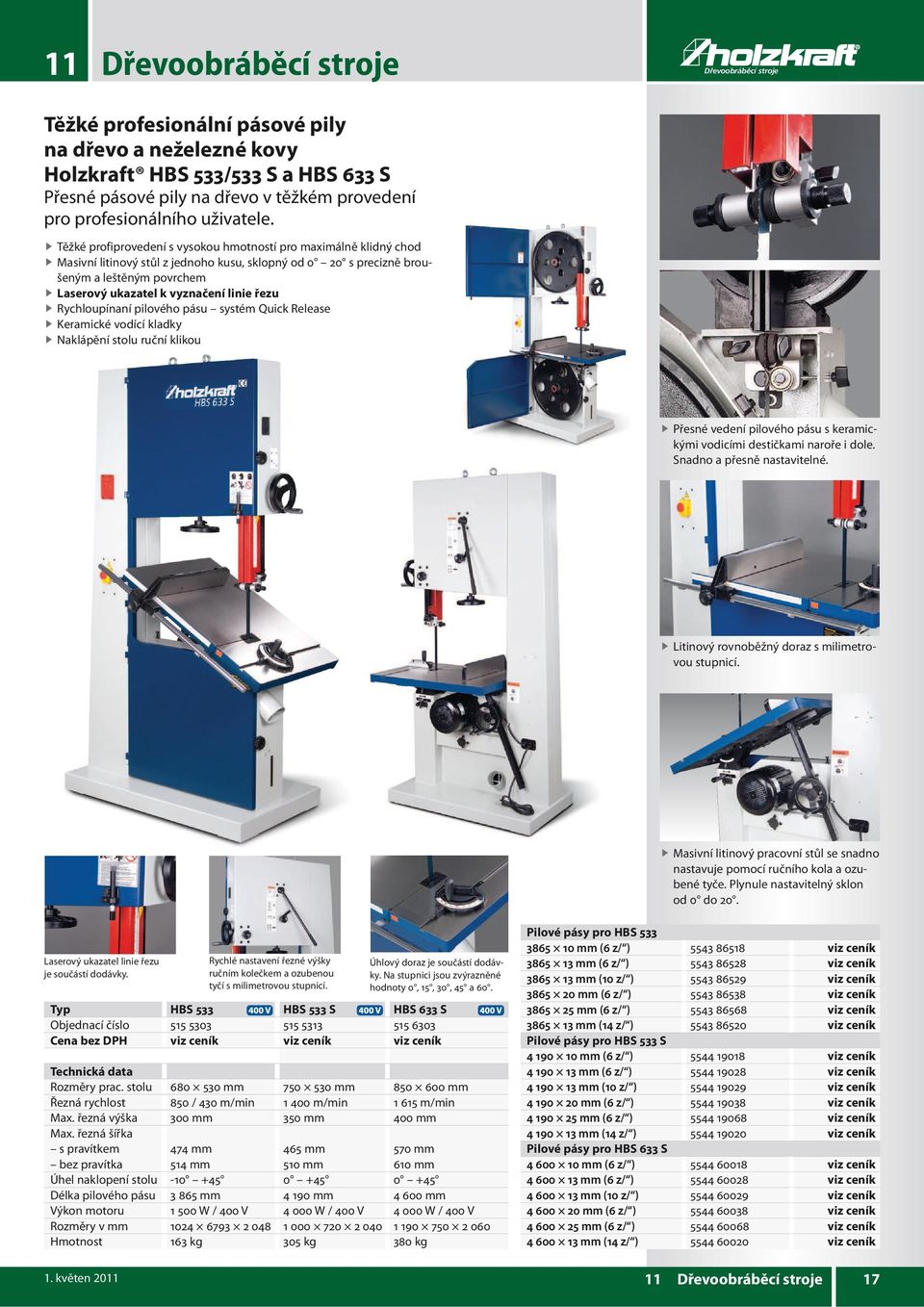

17 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Těžké profesionální pásové pily na dřevo a neželezné kovy Holzkraft HBS 533/533 S a HBS 633 S Přesné pásové pily na dřevo v těžkém provedení pro profesionálního uživatele. Těžké profiprovedení s vysokou hmotností pro maximálně klidný chod Masivní litinový stůl z jednoho kusu, sklopný od 0 20 s precizně broušeným a leštěným povrchem Laserový ukazatel k vyznačení linie řezu Rychloupínaní pilového pásu systém Quick Release Keramické vodící kladky Naklápění stolu ruční klikou Přesné vedení pilového pásu s keramickými vodicími destičkami naroře i dole. Snadno a přesně nastavitelné. Litinový rovnoběžný doraz s milimetrovou stupnicí. HBS 533 / HBS 533 S / HBS 633 S Masivní litinový pracovní stůl se snadno nastavuje pomocí ručního kola a ozubené tyče. Plynule nastavitelný sklon od 0 do 20. Laserový ukazatel linie řezu je součástí dodávky. Typ Objednací číslo Cena bez DPH Rozměry prac. stolu Řezná rychlost Max. řezná výška Max. řezná šířka s pravítkem bez pravítka Úhel naklopení stolu Délka pilového pásu Výkon motoru Rozměry v mm Hmotnost 1. květen 2011 Rychlé nastavení řezné výšky ručním kolečkem a ozubenou tyčí s milimetrovou stupnicí. HBS Úhlový doraz je součástí dodávky. Na stupnici jsou zvýrazněné hodnoty 0, 15, 30, 45 a 60. HBS 533 S HBS 633 S mm 850 / 430 m/min 300 mm mm m/min 350 mm mm m/min 400 mm 474 mm 514 mm mm W / 400 V kg 465 mm 510 mm mm W / 400 V kg 570 mm 610 mm mm W / 400 V kg Pilové pásy pro HBS mm (6 z/ ) mm (6 z/ ) mm (10 z/ ) mm (6 z/ ) mm (6 z/ ) mm (14 z/ ) Pilové pásy pro HBS 533 S mm (6 z/ ) mm (6 z/ ) mm (10 z/ ) mm (6 z/ ) mm (6 z/ ) mm (14 z/ ) Pilové pásy pro HBS 633 S mm (6 z/ ) mm (6 z/ ) mm (10 z/ ) mm (6 z/ ) mm (6 z/ ) mm (14 z/ ) Dřevoobráběcí stroje 17

18 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Odsávací zařízení Holzstar SAA Odsávání s výborným poměrem cena/výkon. K odsávání třísek a hoblin při dřevoobrábění Kovové lopatky ventilátoru (mimo SAA 901) s tvarem navrženým pro maximální účinnost Stabilní konstrukce z ocelového plechu, nejsou použity plasty (mimo SAA 901) Vysoký sací výkon a tichý chod Snadná manipulace, podvozek stroje je opatřen kolečky Odsávací zařízení SAA 901 SAA 2003 SAA 3003 Objednací číslo Cena bez DPH Sací výkon m 3 /h m 3 /h m 3 /h Výkon motoru 550 W / 230 V W / 400 V W / 400 V Ø odsávací trubice mm mm mm Hmotnost 23 kg 47 kg 59 kg Rozsah dodávky Filtrační vak 5 μm Vak na piliny PVC Odsávací hadice 2,5 m/100 mm - - Automatické spuštění odsávání Při spuštění stroje se odsávací zařízení automaticky zapne s prodlevou 2 3 sekundy. Při vypnutí je ještě cca 3 4 sekundy odsáván zbytkový prach po doběhu stroje Sekundární ochrana proti přetížení el. sítě při spouštění ALA 2 ALA 10 Obj. číslo Cena bez DPH Napájení stroje V V/16 A V Napájení V V/16 A V Přípojení 230 V/16 A 400 V/16 A Připojovací výkon max W Příslušenství pro odsávání SAA Obj. číslo Cena bez DPH Filtrační vak SAA Filtrační vak SAA Filtrační vak SAA PVC pytel na piliny SAA PVC pytel na piliny SAA / 3003 Příslušenství pro ASA Filtrační vak ASA Filtrační vak ASA 2401 / / 2053 Filtrační vak ASA 3303 / Filtrační vak ASA 4003 / Filtrační vak ASA 5403 / PVC pytel na piliny ASA PVC pytel na piliny ASA / 2403 / 2051 PVC pytel na piliny ASA / 2553 PVC pytel na piliny ASA / 3053 PVC pytel na piliny ASA / 5053 Kabelová spojka 100E/120 W Filtrační vak PVC pytel na piliny Filtrační kartuše na jemný prach Speciálně ošetřené PE rouno dle kategorie U/S/G/C Možno 3 4 prát Vysoký průtok vzduchu, velká filtrační plocha Vysoká odolnost proti roztržení Použitelná do 140 C Vyšší odolnost vůči vlhkosti Filtrační kartuše pro ASA Filtrační kartuše pro ASA 2401 / 2403 / 2053 / 2553 / 3303 Filtrační kartuše pro ASA 4003/3053 Filtrační kartuše pro ASA 5403/ Rozdělovače vzduchu pro ASA 2401/ / 1 80 mm Rozdělovače vzduchu pro ASA 4003/ / / 1 80 mm / / 1 60 mm Polyuretanová ohebná hadice, pro odsávání Obj. číslo Cena bez DPH/1 m Se spirálou, obtížně vznětlivá Dodáváme pouze v délkách 3, 6 a 9 m Ø 38 mm Ø 60 mm Ø 80 mm Ø 100 mm Ø 120 mm Dřevoobráběcí stroje 1. květen 2011

19 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Odsávací zařízení Holzkraft ASA Kvalitní odsávání prachu a třísek pro řemeslníky a stolářské provozy. Na hobliny a piliny při dřevoobrábění Snadno pojízdný na řiditelných kolečkách Z ocelového plechu, nejsou použity plasty (nízký statický náboj oproti plastu) Kovové kolo ventilátoru Rychlá výměna filtru a vaku na piliny Dvojitě tkaný vak jemného filtru kategorie G1 podstatně redukuje prašnost ASA 1051 ASA 2401 (230V) ASA 5403 ASA 2403 (400V) ASA 3303 ASA 4003 U modelů ASA 2401, ASA 2403, ASA 3303 a ASA 4003, je možné sací jednotku s motorem připevnit podle potřeby sacím otvorem nahoru nebo nebo dolů Odsávací zařízení ASA 1051 ASA 2401 ASA 2403 ASA 3303 ASA 4003 ASA 5403 Objednací číslo Cena bez DPH Sací výkon m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Rozdíl tlaku max. 680 Pa Pa Pa Pa Pa Pa Plocha filtru 1,3 m 2 1,8 m 2 1,8 m 2 3,6 m 2 4,6 m 2 6 m 2 Třída filtru G1 G1 G1 G1 G1 G1 Objem vaku na třísky 100 l 160 l 160 l l l l Výkon motoru 750 W / 230 V W / 230 V W / 400 V W / 400 V W / 400 V W / 400 V Ø trubice na rozdělovači mm mm mm mm mm mm mm mm mm mm mm Rozměry v mm Hmotnost 36 kg 44 kg 44 kg 58 kg 80 kg 111 kg Rozsah dodávky 1 filtrační vak 5 μm 3 vak na piliny PVC 1 Spirálová hadice 2,5 m 2 filtrační vak 5 μm 4 vak na piliny PVC 1 Spirálová hadice 2,5 m 1. květen Dřevoobráběcí stroje 19

20 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Univerzální pracovní stojan Holzstar UWT 3200 Praktický pomocník s válečkovou dráhou a rychloupínacím systémem. Univerzální pracovní stůl pro zkracovací pily, pásové brusky atd. Krátká doba sestavení a seřízení bez pomocí nářadí Tři integrované zásuvky 230 V a praktická schránka na drobné nářadí Oboustranně plynule vysouvatelná ramena Výškově přestavitelné válečkové podpěrné plochy Úspora místa díky sklopným nohám Kotvící lišty s rychloupínáním Stabilní konstrukce z hliníku a oceli Nosnost až 220 kg Přídržná vedení se mohou lehce a pohodlně polohovat, posouvat nebo odebírat díky rychloupínacímu systému. Obr.: Rozsah dodávky Univerzální pracovní stojan UWT 3200 lze používat při řezání, broušení protahování a mnoha dalších činnostech v dílně. Válečkové podstavce jsou výškově a příčně nastavitelné. Vysouvatelné do 500 mm. Typ UWT 3200 Obj. číslo Cena bez DPH Volitelné příslušenství: Rychloupínací svěrák k jednoduché fixaci obráběného předmětu. Pracovní výška mm Pracovní šířka mm Max. nosnost 225 kg Rozměry Hmotnost 30 kg Sada upínacích lišt (2 ks) Obj. číslo Cena bez DPH: Válečkové podpěry (2 ks) Obj. číslo Cena bez DPH: Rychloupínací svěrák Obj. číslo Cena bez DPH: Pracovní lampa Obj. číslo Cena bez DPH: Dřevoobráběcí stroje 1. květen 2011

21 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Podpěry pro práci s materiálem Stabilní a skladné podpěry do každé dílny. Podpěra MS 1 K S kuličkovou plochou. Umožňuje také boční pohyb materiálu Podpěra MS 1 R S válečkovou dosedací plochou. Univerzálně použitelné Podpěra MS 3 R S válečkovou dosedací plochou a rychloupínací pákou Nosnost: Spodní poloha 90 kg, střední 60 kg, horní 45 kg Teleskopická pracovní koza TAB 1300 Výškově nastavitelná, Lehce složitelné háky proti postranímu skluzu pracovní desky (max. 64 cm šířka) Jednoduchá montáž Typ MS 1 K MS 1 R MS 3 R TAB 1300 Obj. číslo Cena bez DPH Nosnost 70 kg 70 kg 45 / 60 / 90 kg 150 kg Pracovní výška mm mm mm mm Pracovní šířka 390 mm 390 mm 285 mm 640 mm Rozměry mm x 580 x 1300 Hmotnost 10 kg 10 kg 5 kg 6,6 kg Koza na řezání dřeva SB 1 Stabilní konstrukce z ocelových pozinkovaných profilů Ozubená dosedací plocha Skládací konstrukce, snadná přeprava Univerzální podpěra materiálu UMS 1 V-rolny a pracovní koza v jednom Robustně zpracovaná S protismykovým pryžovým podkladem Mobilní podpěra FAB 1 Sestavitelná bez použití nářadí S protismykovým pryžovým podkladem Lehká a po složení kompaktní na přenesení Typ SB 1 UMS 1 FAB 1 SRB 130 Obj. číslo Cena bez DPH Nůžková válečková trať SRB pozinkovaných ocelových rolen Robustní konstrukce ze čtyřhranných ocelových profilů Výškově ( mm) a délkově ( mm) nastavitelná Možnost jednoduchého propojení více tratí Nosnost 180 kg kg (dle prac. výšky) 360 kg 130 kg Pracovní výška / 1270 mm mm mm Rozměry mm mm mm mm Hmotnost 7,2 kg 10,4 kg 8,3 kg 36 kg 1. květen Dřevoobráběcí stroje 21

22 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Truhlářské hoblice Holzkraft HB 1401 / HB 1901 / HB 2004 Velký pracovní prostorpro domácí kutily i truhláře. HB 1401 a HB 1901 Vhodné pro řemeslo a profesní vzdělávání Precizní provedení Dva svěráky, odkládací police a čtyři poděráky Povrch bez nátěru HB 2004 Přední a boční svěrák s trapézovým šroubem a souběžným vedením Povrch je ošetřen olejem šetrným k životnímu prostředí Žlab na drobné součásti a odpad Zásuvka na nářadí a 2 poděráky Truhlářské hoblice Holzkraft HB 1601 / HB 2006 Hoblice určené pro profesionály. Hoblice určené pro profesionály, vyrobeny z kvalitního bukového dřeva Přední a boční svěrák s trapézovým šroubem a souběžným vedením Všechny důležité hrany jsou zaoblené Standardně dodávané se zásuvkou na nářadí Žlab na drobné součásti a odpad Povrch je ošetřen olejem šetrným k životnímu prostředí Hoblice HB 1601 hoblice s poděráky obdelníkového průřezu. Kulatý průřez poděráků usnadní upínání různých tvarů obráběných předmětů. Hoblice HB 1601 Hoblice HB 2006 Truhlářská hoblice HB 1401 HB 1601 HB 1901 HB 2004 HB 2006 Objednací číslo Cena bez DPH Max. upnutí svěráku - přední/boční 160 mm / 160 mm 100 mm / 100 mm 160 mm / 160 mm 210 mm / 180 mm 160 mm / 180 mm Délka vozíku - přední/boční 360 mm / 360 mm 360 mm / 360 mm 360 mm / 360 mm 500 mm / 470 mm 520 mm / 450 mm Šířka vozíku - přední/boční 55 mm / 55 mm 70 mm / 70 mm 55 mm / 55 mm 60 mm / 120 mm 70 mm / 135 mm Tloušťka pracovní desky 30 mm 30 mm 30 mm 40 mm 50 mm Rozměry (š h v) v mm x 770 x x 790 x 870 Hmotnost 47 kg 61 kg 57 kg 78 kg 91 kg Součást dodávky Odkládací police 4 poděrák Odkládací police, zásuvka, 2 poděrák Odkládací police 4 poděrák Zásuvka na nářadí, 2 poděrák Zásuvka na nářadí, 4 poděrák Poděrák - krátký, 2ks (vol. příslušenství), obj. číslo: Poděrák - dlouhý, 2 ks (vol. příslušenství), obj. číslo: Universální stojan (vol. příslušenství), obj. číslo: Vestavná skříňka na nářadí pro HB 2006 Uzamykatelná skříňka s dvířky a čtyřmi zásuvkami na nářadí. obj. číslo: Vestavná vyklápěcí skříňka na nářadí pro HB 2006 Uzamykatelná skříňka s úchyty na nářadí. obj. číslo: Dřevoobráběcí stroje 1. květen 2011

23 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Truhlářské hoblice Precizní, profesionální provedení prověřené praxí. Hoblice jsou vyráběny podle tradičních a osvědčených českých hoblic Truhlářské hoblice s masivní pracovní deskou Tuhá konstrukce stojanu pro vysokou stabilitu a dlouhou životnost Ve standardním provedení je pracovní deska vyrobena z bukového dřeva, stojan z jasanového dřeva Povrch je upraven bezbarvým, ekologicky nezávadným lakem K 180 zesílená konstrukce stojanu zajistí perfektní stabilitu hoblice pro náročného uživatele. S 125 Hobby je se svými rozměry a s praktickou odkládací policí ideální pro domácí kutily. S 190 K 210 PRO zesílená konstrukce včetně hran a svěráků, masivní pracovní deska. Vhodná i do nejnáročnějších provozů. Truhlářská hoblice S 125 Hobby K 180 S 190 K 210 PRO Objednací číslo Cena bez DPH Materiál prac. desky buk buk (dub) buk buk (dub) Materiál stojanu / standard jasan jasan jasan jasan Materiál stojanu / volitelně buk buk / dub buk buk / dub Rozměry (š v h) mm mm mm mm Hmotnost 45 kg 65 kg 55 kg 95 kg Součást dodávky Odkládací police 2 poděrák 2 poděrák Zásuvka na nářadí 2 poděrák 1. květen Dřevoobráběcí stroje 23

24 11 Dřevoobráběcí stroje Dřevoobráběcí Kvalita Made in Europe stroje Cirkulárky Holzkraft Profesionální cirkulárky v celoocelovém provedení. Stabilní kolébka s tlumeným dorazem a zpětnou pružinou Uzavřený kryt pilového listu poskytuje vysoké bezpečí Výkonné motory s brzdou a teplotním čidlem na vinutí Vypínač-zásuvka s nulovým spouštěčem a měničem fáze Snadno transportovatelný stroj se stabilním pojezdem s velkými koly a výsuvnou transportní rukojetí Robustní svařovaný rám ze čtyřhranných ocelových profilů Vysoká vlastní hmotnost zajišťuje dobrou stabilitu, kvalitní prášková povrchová úprava odolná proti poškození Stroj se dodává s pilovým kotoučem z chromové oceli Cirkulárka HRTS 700 s velkým celo ocelovým válečkovým stolem, odolná, snadno přemístitelná s prachotěsnými kuličkovými ložisky. Upínací páka s vratnou pružinou zabraňuje protočení dřeva Automatické zpětné vedení stolu pomocí pružiny Aretace stolu pro dopravu a skladování Aretace pilového kotouče dělá výměnu rychlou a bezpečnou HWS 550, konstrukčně shodná s HWS 600 HWS 700 Z s přípojením na hřídel (např. traktoru) a s tříbodovým závěsem kat. I & II. HWS 700 s pilovým kotoučem průměru 700 mm (součást dodávky) Volitelné příslušenství: Stůl pro pilu HWS 700 Obj. číslo: ; Cena bez DPH: Pilové listy pro cirkulárky viz kapitola Příslušenství. Kombinovaná cirkulárka HWTS 700 má velký celoocelový pracovní stůl, rychlý přechod z práce na stole na kolébku. Vysoký řezný výkon Aretace pilového kotouče umožňuje jeho rychlou a bezpečnou výměnu Stabilní podvozek s velkými koly Typ HWS 550 HWS 600 HWS 700 HWS 700 Z HWTS 700 HRTS 700 Objednací číslo Cena bez DPH Ø pilového kotouče 550 mm 600 mm 700 mm 700 mm 700 mm 700 mm Max. prořez 210 mm 240 mm 260 mm 260 mm 260 mm - Max. prořez na stole mm 230 mm Řezná rychlost 45 m/s 46 m/s 53 m/s 20 m/s 53 m/s 53 m/s Pracovní výška 960 mm 960 mm 840 mm 840 mm 910 mm 840 mm Velikost stolu Otáčky ot./min ot./min ot./min 540 ot./min ot./min ot./min Způsob pohonu elektromotor elektromotor elektromotor hřidel elektromotor elektromotor Výkon motoru W / 230 V W / 400 V W / 400 V W / 400 V W / 400 V Hmotnost 90 kg 88 kg 120 kg 130 kg 180 kg 140 kg Rozměry (mm) Dřevoobráběcí stroje 1. květen 2011

25 11 Dřevoobráběcí stroje Dřevoobráběcí Hydraulické štípačky na dřevo Holzkraft Bezpečné a pohodlné štípání krátkého i metrového palivového dříví. Robustní a pevná konstrukce zajišťuje dlouhou životnost a stálý výkon Kompaktní konstrukce nepotřebuje velký prostor Jednoduché dvouruční ovládání pro maximální bezpečnost uživatele Pojezdová kola a držadlo usnadňují přepravu U modelu HS ECO možnost odklopení štípacího stolu do strany Koza na řezání dřeva SB 1 Stabilní konstrukce z ocelových pozinkovaných profilů Ozubená dosedací plocha Skládací konstrukce, snadná přeprava Typ SB 1 Objednací číslo Cena bez DPH Nosnost 180 kg Rozměry v mm Hmotnost 7,2 kg stroje 1040 mm 780 mm 590 mm HS ECO Výklopný pracovní stůl HS Polohovatelný pracovní stůl Volitelné příslušenství: Stojan s pojezdem a podpěrami pro dřevo pro HS H Obj. č.: Cena bez DPH: Výměnný štípací kříž pro HS Obj. číslo: Cena bez DPH: HS H Výměnný štípací kříž pro HS ECO. Obj. číslo: Cena bez DPH: Štípačka na dřevo HS H HS HS ECO Objednací číslo (230 V) Cena bez DPH - Objednací číslo (400 V) Cena bez DPH - Max. štípací síla 5 t 7 t 10 t Max. zdvih 320 mm 480 mm 550 mm Max. štípací délka - s výměnným stolem 520 mm mm 590 / 780 / mm mm 590 / 850 mm Rychlost štípání 3 cm/s 3 cm/s 4,5 cm/s Rychlost zpětného chodu 8 cm/s 8 cm/s 12,5 cm/s Výkon motoru W / 230 V W W Hmotnost 50 kg 115 kg 200 kg Výměnný štípací kříž pro HS 7 / HS 9. Obj. číslo: Výměnný štípací klín pro HS 7 / HS 9. Obj. číslo: květen Dřevoobráběcí stroje 25

26 11 Dřevoobráběcí stroje Dřevoobráběcí stroje Dřevoobráběcí stroje 1. květen 2011
